教你怎么做电感的选型

技术⼤⽜教你电感如何选型器件选型是硬件⼯程师的基本⼯作，本⽂主要从电感的⼯艺和应⽤出发，介绍电感如何选型。

⼀、电感的基本原理电感，和电容、电阻⼀起，是电⼦学三⼤基本⽆源器件；电感的功能就是以磁场能的形式储存电能量。

以圆柱型线圈为例，简单介绍下电感的基本原理如上图所⽰，当恒定电流流过线圈时，根据右⼿螺旋定则，会形成⼀个图⽰⽅向的静磁场。

⽽电感中流过交变电流，产⽣的磁场就是交变磁场，变化的磁场产⽣电场，线圈上就有感应电动势，产⽣感应电流：电流变⼤时，磁场变强，磁场变化的⽅向与原磁场⽅向相同，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相反，电感电流减⼩；电流变⼩时，磁场变弱，磁场变化的⽅向与原磁场⽅向相反，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相同，电感电流变⼤。

以上就是楞次定律，最终效果就是电感会阻碍流过的电流产⽣变化，就是电感对交变电流呈⾼阻抗。

同样的电感，电流变化率越⾼，产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼；如果同样的电流变化率，不同的电感，如果产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼。

所以，电感的阻抗于两个因素有关：⼀是频率；⼆是电感的固有属性，也就电感的值，也称为电感。

根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的⼤⼩与线圈的⼤⼩及内芯的材料有关。

实际电感的特性不仅仅有电感的作⽤，还有其他因素，如：· 绕制线圈的导线不是理想导体，存在⼀定的电阻；· 电感的磁芯存在⼀定的热损耗；· 电感内部的导体之间存在着分布电容。

因此，需要⽤⼀个较为复杂的模型来表⽰实际电感，常⽤的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。

根据等效模型，可以定义实际电感的两个重要参数。

⾃谐振频率(Self-Resonance Frequency)由于Cp的存在，与L⼀起构成了⼀个谐振电路，其谐振频率便是电感的⾃谐振频率。

在⾃谐振频率前，电感的阻抗随着频率增加⽽变⼤；在⾃谐振频率后，电感的阻抗随着频率增加⽽变⼩，就呈现容性。

电力电子技术中的电感器选型准则电力电子技术中的电感器在各种应用中发挥着重要作用，如逆变器、变频器、稳压器等。

电感器的选型对电路性能和稳定性至关重要。

本文将从电感器的基本原理、选型参数和选型准则等方面进行论述，以帮助读者理解电感器的选型过程。

1. 电感器的基本原理电感器是一种用来储存电能的被动元件，它主要由线圈和磁芯组成。

当电流通过线圈时，会在线圈中产生磁场，进而储存了一定的电能。

电感器的基本原理是根据电路中的电流和磁场之间的相互关系来工作的。

2. 电感器的选型参数在进行电感器的选型时，需要考虑以下几个主要参数：2.1 电感值电感值是电感器的一个重要参数，它表示了电感器的电感量大小。

在选型过程中，需要根据电路的需求决定所需的电感值范围。

2.2 额定电流额定电流是指电感器能够承受的最大电流值，在选型时需要根据电路中的最大电流确定电感器的额定电流。

2.3 电感器尺寸电感器的尺寸也是选型时需要考虑的因素之一。

通常情况下，电感器的尺寸越小，对于电路板的空间占用就越小。

2.4 电感器的频率特性电感器的频率特性也是选型过程中需要关注的参数。

不同类型的电感器对频率的响应不同，需要根据电路的频率范围选择合适的电感器。

3. 电感器的选型准则在进行电感器的选型时，可以按照以下几个准则进行选择：3.1 电感器的电感值应满足电路的要求。

在根据电路需求确定电感值范围后，选择电感器时应确保其电感值在这个范围内。

3.2 电感器的额定电流应大于电路中的最大电流。

选型时应注意电感器的额定电流是否能够承受电路中的最大电流，以保证电感器的正常工作。

3.3 考虑电感器的尺寸与电路板空间的匹配。

根据电路板的空间限制，选择合适尺寸的电感器，以确保电路板的整体布局紧凑。

3.4 考虑电感器的频率特性与电路频率的匹配。

根据电路的频率范围，选择具有合适频率特性的电感器，以确保电感器在电路中能够正常工作。

4. 总结电感器在电力电子技术中起着重要作用，选型准则的合理应用可以确保电路的性能和稳定性。

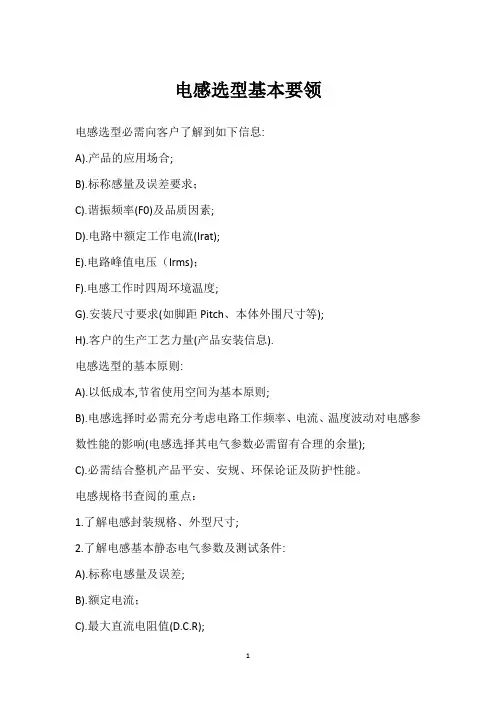

电感选型基本要领
电感选型必需向客户了解到如下信息:
A).产品的应用场合;
B).标称感量及误差要求；
C).谐振频率(F0)及品质因素;
D).电路中额定工作电流(Irat);
E).电路峰值电压（Irms)；
F).电感工作时四周环境温度;
G).安装尺寸要求(如脚距Pitch、本体外围尺寸等);
H).客户的生产工艺力量(产品安装信息).
电感选型的基本原则:
A).以低成本,节省使用空间为基本原则;
B).电感选择时必需充分考虑电路工作频率、电流、温度波动对电感参数性能的影响(电感选择其电气参数必需留有合理的余量);
C).必需结合整机产品平安、安规、环保论证及防护性能。

电感规格书查阅的重点：
1.了解电感封装规格、外型尺寸;
2.了解电感基本静态电气参数及测试条件:
A).标称电感量及误差;
B).额定电流；
C).最大直流电阻值(D.C.R);
D).品质因素(Q值)及谐振频率(F0)(针对高频电感);
E).绝缘电阻及耐压要求.
3.了解电感动态工作性能:
3.1 电感量vs 频率；
3.2 电感量vs 工作电流；
3.3 电感量vs 工作环境温度；
3.4 表面温升vs 工作电流。

4.了解电感的牢靠性(机械强度、环境测试、持续耐久测试等)试验定义的条件及详细要求。

5.了解电感制程装配及焊接条件定义(可焊性测试、耐焊接热测试)。

6.环保法律法规符合状况查询(欧盟RoHS、Reach以及无卤等要求）。

如何选择适合的电感电感是一种常见的电子元件，广泛应用于各种电路中。

选择适合的电感对于电路的正常运行至关重要。

本文将介绍如何选择适合的电感，并给出一些建议。

一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势，通常由线圈或线圈组成。

电感的单位是亨利（H），常用的子单位有微亨（μH）和纳亨（nH）。

电感的特性包括电感值、品质因数、最大电流等。

二、确定电感的使用环境和要求在选择适合的电感之前，需要了解电路的使用环境和对电感的要求。

比如工作频率范围、电流大小、容忍功率损耗等。

只有明确这些要求，才能更好地选择适合的电感。

三、选择合适的电感类型1. 通用型电感：通用型电感适用于大部分一般性电路，具有较好的频率响应和磁饱和特性。

在选择时，需要根据要求确定合适的电感值和容忍功率损耗。

2. 高频电感：高频电感适用于工作频率较高的电路，具有较低的内阻和较小的耦合电容。

在选择时，需要考虑电感的高频响应和磁芯材料的磁导率。

3. 低频电感：低频电感适用于工作频率较低的电路，通常具有较高的电感值和较高的耦合电容。

在选择时，需要考虑电感的低频特性和磁芯材料的饱和电流。

四、选择适当的电感参数1. 电感值：根据电路的需求确定合适的电感值，可以通过仿真软件或实验验证得到。

一般来说，电感值越大，电感所储存的能量越多，但也会增加电感本身的大小和成本。

2. 容忍功率损耗：不同的电感具有不同的功率损耗特性。

在选择时，需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。

3. 最大电流：电感的最大电流是指电感能够承受的最大电流值。

在选择时，需要根据电路的工作电流来确定合适的最大电流。

五、考虑其它因素除了上述参数外，还有一些其他因素需要考虑：1. 尺寸和重量：根据电路的空间限制和重量要求，选择适合的电感尺寸和重量。

2. 成本：根据预算确定合适的电感。

3. 可靠性：选择可靠性较高的品牌和供应商。

六、参考实例以下是一些常见应用场景下的电感选择建议：1. 高频应用：对于高频应用，建议选择高频电感，具有较低的内阻和较小的耦合电容。

一：针对实际情况进行选型
一般我们用到功率电感都会有特定的工作环境或者对于功率电感的大小、焊盘的相应要求，结合实际情况我们找大小适合的功率电感能够对于我们的实际需求起到帮助作用，当然我们除了要注意到尺寸、焊盘问题外，还要考虑到具体的外部环境影响，这样才能够让功率电感获得工作状态。

另外我们还可以参考功率电感的实际使用场合，比如DC-DC回路或CPU 电路，都有对应的功率电感与之对应。

二：根据具体环境进行选择
不同的设备或者装置所给予功率电感的对应条件不同，比如一些情况下回路中电流的大小确定，则可以根据这一条件进行选择。

再或者一些情况下电路的设计会对功率电感有相应的要求，那么我们可以结合具体情况来判断电感的额定电流及相应的速度，进而选择适合的功率电感。

电感讲解及选取技巧电感是电路中常用的电子元件之一，它主要用于储存和传递电能。

通过电感产生的磁通量产生的感应电动势，可以使电感具有储存能量的特性。

在实际应用中，电感有多种类型和参数，选取适合的电感对电路性能至关重要。

下面将介绍电感的基本原理、常见类型以及选取技巧。

一、电感的基本原理电感是利用线圈（或绕组）中的电流通过线圈产生的磁通量产生的感应电动势来储存和传递电能。

根据法拉第电磁感应定律，当通过线圈的电流发生变化时，会在线圈中产生感应电动势，这个感应电动势会阻碍电流的变化。

简而言之，电感通过存储磁场能量来储存和传递电能。

二、电感的类型1.铁芯电感：线圈绕在铁芯上，用来增加磁通量和电感值。

铁芯电感具有较高的能量储存和较小的尺寸，适用于高能量要求的应用。

2.空心电感：无铁芯，由线圈直接绕在空心线圈上。

空心电感具有较小的电感值，适合低能量应用。

3.自支撑电感：无铁芯，线圈绕在一起并连接，形成自支撑结构。

自支撑电感具有较高的电感值和自阻抗，适合高频应用。

三、电感的选取技巧1.电感值的选取：根据电路要求和电感器的特性来选择合适的电感值。

一般来说，大电感值可用于低频电路和能量储存，小电感值可用于高频电路和信号传输。

在选择电感值时，还要考虑电感器的容忍电流和最大磁通量等参数。

2.额定电流的选取：根据电路设计的最大电流来选择合适的额定电流。

电感器的额定电流是指在额定条件下能稳定工作的电感器。

过大或者过小的额定电流都可能导致电感器失效或电容上升温度过高。

3.尺寸和封装：根据实际应用的空间限制和布局要求来选择合适的尺寸和封装形式。

电感器的尺寸和封装形式会对电感值、电容和自阻抗等参数产生影响。

4.频率特性和损耗：根据电路工作频率和损耗要求来选择合适的电感器。

电感器的频率特性和损耗会对电路性能产生影响，所以需要在选取时进行合理的考虑。

5.价格和供应：根据预算和可获得的供应来选择合适的电感器。

不同品牌和型号的电感器价格可能会有很大差异，同时是否能够长期供应也是选取时需要考虑的因素之一综上所述，电感作为一种常见的电子元件，在电路中起着重要的作用。

DCDC电感选型指南DC/DC电感是直流-直流转换电路中的重要元件，主要用于存储和传递能量。

选用合适的电感对于电路的性能和效率至关重要。

本文将为您介绍DC/DC电感的选型指南，帮助您在设计中选择正确的电感。

1.了解电路工作条件在选择电感之前，首先需要了解电路的工作条件。

这包括输入电压范围、输出电压范围、输出电流范围以及开关频率等。

根据这些参数可以确定电感所需的工作模式（连续模式或间断模式）和承载能力。

2.确定电感的额定电流电感的额定电流是电感能够承受的最大电流。

在计算额定电流时，需要考虑开关频率、电感的内阻和温度等因素。

一般来说，额定电流应大于或等于电路中的最大输出电流，以确保电感工作在安全范围内。

3.选择合适的工作模式根据电路的工作参数，确定电感的工作模式。

连续模式适用于较低的开关频率和较小的电流波动，而间断模式适用于较高的开关频率和较大的电流波动。

选择合适的工作模式可以提高电路的效率和稳定性。

4.计算电感值根据电路的输入电压范围、输出电压范围和开关频率，可以计算出所需的电感值。

一般来说，电感值越大，电感能存储的能量就越多。

但是，较大的电感值也会带来较大的尺寸和成本。

所以需要在尺寸、成本和性能之间进行权衡。

5.选择合适的磁芯材料DC/DC电感通常采用磁芯来增加电感的存储能量。

选择合适的磁芯材料可以提高电感的效率和性能。

常见的磁芯材料包括铁氧体、烧结铁氧体、金属材料等。

不同的磁芯材料具有不同的磁导率、饱和磁感应强度、磁阻等特性。

根据电路要求选择适合的磁芯材料。

6.考虑温升和寿命在选择电感时，需要考虑电感的温升和寿命。

温升是指电感在工作过程中的温度升高，而寿命是指电感的使用寿命。

高温会影响电感的性能和寿命。

因此，在选择电感时，需要考虑电感的温升和寿命要求，选择合适的电感。

7.参考厂商规格书最后，在选型过程中，可以参考厂商的规格书和应用手册。

规格书通常提供了电感的详细性能参数、选型指南和使用注意事项等信息。

如何选择合适的电感电感是一种常见的电子元件，广泛应用于各种电路中。

选择合适的电感对于电路的性能和稳定性至关重要。

本文将详细介绍如何选择合适的电感。

一、了解电感的基本概念在选择合适的电感之前，我们首先要了解电感的基本概念和工作原理。

电感是指电流变化时，由于自感现象而产生的电磁感应现象。

它可以将变化的电流转化为磁场储存起来，然后再将储存的能量释放出来。

二、确定电感的工作频率范围电感的工作频率范围是选择合适电感的首要考虑因素。

不同类型的电感适用于不同范围的频率。

例如，铁氧体电感适用于高频范围，而铜线电感适用于中频范围。

因此，在选择电感时，我们需要明确电路的工作频率，并选择相应的电感类型。

三、考虑电感的电流容量电流容量也是选择电感的重要因素之一。

电感的电流容量决定了其在电路中所能承受的最大电流。

如果电感的电流容量小于电路中所需的电流，电感可能会过载，导致电感损坏或电路故障。

因此，在选择电感时，我们需要根据电路中的最大电流需求来确定电感的电流容量。

四、考虑电感的尺寸和重量电感的尺寸和重量也是选择合适电感时需要考虑的因素。

不同尺寸和重量的电感适用于不同的应用场景。

对于空间受限的电路，我们需要选择小尺寸、轻量级的电感。

而对于要求较高的功率传输电路，我们可能需要选择尺寸较大、重量较重的电感。

因此，在选择电感时，我们需要根据实际应用场景来确定电感的尺寸和重量。

五、了解电感的材料和结构电感的材料和结构也会对其性能产生影响。

常见的电感材料包括铁氧体、铜线等。

不同的材料具有不同的磁导率和电阻特性，因此会影响电感的效率和损耗。

此外，电感的结构也会影响其自感特性和磁场耦合效应。

了解电感的材料和结构有助于我们选择符合需求的电感。

六、考虑电感的质量和价格电感的质量和价格也是选择电感时需要综合考虑的因素。

质量较好的电感通常具有较低的电阻和较高的自感，从而能够提供更好的性能。

然而，高质量的电感通常价格也较高。

因此，在选择电感时，我们需要根据实际需求平衡质量和价格。

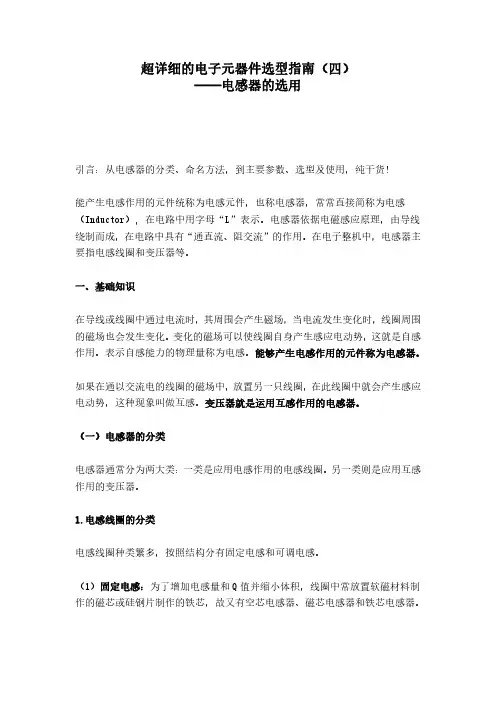

超详细的电子元器件选型指南（四）——电感器的选用引言：从电感器的分类、命名方法，到主要参数、选型及使用，纯干货！能产生电感作用的元件统称为电感元件，也称电感器，常常直接简称为电感（Inductor）,在电路中用字母“L”表示。

电感器依据电磁感应原理，由导线绕制而成，在电路中具有“通直流、阻交流”的作用。

在电子整机中，电感器主要指电感线圈和变压器等。

一、基础知识在导线或线圈中通过电流时，其周围会产生磁场，当电流发生变化时，线圈周围的磁场也会发生变化。

变化的磁场可以使线圈自身产生感应电动势，这就是自感作用。

表示自感能力的物理量称为电感。

能够产生电感作用的元件称为电感器。

如果在通以交流电的线圈的磁场中，放置另一只线圈，在此线圈中就会产生感应电动势，这种现象叫做互感。

变压器就是运用互感作用的电感器。

（一）电感器的分类电感器通常分为两大类：一类是应用电感作用的电感线圈。

另一类则是应用互感作用的变压器。

1.电感线圈的分类电感线圈种类繁多，按照结构分有固定电感和可调电感。

（1）固定电感：为了增加电感量和Q值并缩小体积，线圈中常放置软磁材料制作的磁芯或硅钢片制作的铁芯，故又有空芯电感器、磁芯电感器和铁芯电感器。

（2）可调电感器：主要有磁芯可调电感器、铜芯可调电感器、滑动接点可调电感器、串联互感可调电感器、多抽头可调电感器等。

2.变压器的分类变压器也是一种电感器,在电路中可以起到电压变换和阻抗变换的作用，是电子产品中十分常见的无源器件。

变压器一般由线圈、铁（磁）芯和骨架等组成。

变压器可根据其工作频率、用途及铁芯形状进行分类。

（1）按照工作频率可分为：低频变压器、中频变压器、高频变压器；（2）按照用途分可分为：电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦和变压器、隔离变压器等多种类型。

（3）按照铁芯（磁芯）形状可分为：“E”形变压器，“C”形变压器，环形变压器。

3.片式电感器片式电感器也称表面贴装电感器，它与其它片式元器件（SMC及SMD）一样，是适用于表面贴装技术（SMT）的新一代无引线或短引线微型电子元件，其引出端的焊接面在同一平面上。

DC-DC电感选型指南一：电感主要参数意义DC-DC外围电感选型需要考虑以下几个参数：电感量L，自谐频率f0,内阻DCR，饱和电流Isat，有效电流Irms。

电感量L：L越大，储能能力越强，纹波越小，所需的滤波电容也就小。

但是L越大，通常要求电感尺寸也会变大，DCR增加。

导致DC-DC效率降低。

相应的电感成本也会增加。

自谐频率f0：由于电感中存在寄生电容，使得电感存在一个自谐振频率。

超过此F0是，电感表现为电容效应，低于此F0，电感才表现为电感效应（阻抗随频率增大而增加）。

内阻DCR：指电感的直流阻抗。

该内阻造成I2R的能量损耗，一方面造成DC-DC降低效率，同时也是导致电感发热的主要原因。

饱和电流Isat：通常指电感量下降30%时对应的DC电流值。

有效电流Irms：通常指是电感表面温度上升到40度时的等效电流值。

二：DC-DC电感选型步骤1、根据DC-DC的输入输出特性计算所需的最小电感量。

对于Buck型DC-DC，计算公式如下Lmin=【Vout*（1-Vout/Vinmax）】/Fsw*Irpp其中：Vinmax = maximum input voltageVout = output voltagefsw = switching frequencyIrpp = inductor peak-to-peak ripple current通常将Irpp控制在50%的输出额定电流Irate。

则上述公式变化如下：Lmin=2*【Vout*（1-Vout/Vinmax）】/Fsw*Irate对于Boost型DC—DC的Lmin电感计算公式如下：Lmin=2*【Vinmax*（1-Vinmax/Vout）】/Fsw*Irate2、根据电感的精度，计算出有一定裕量的电感值例如：对于20%精度的电感，考虑到5%的设计裕量。

则Dc-DC所需的电感为L=1.25*Lmin3、确定我们所需的电感为比计算出的电感L稍大的标称电感例如：有一手机使用Buck型DC-DC，其输入为电池Vinmax= =4.2V，开关频率Fsw=1.2MHZ，输出电流Irate=500mA，输出电源Vout=1.2V则其DC-DC所需的电感Lmin= [2*1.2*（1-1.2/4.2）]/(1.2*0.5)uH=2.85uHL=2.86uH*1.25=3.57uH.距离3.57uH最近的一个标称电感为4.7uH，所以DC-DC外部电感选用4.7uH电感。

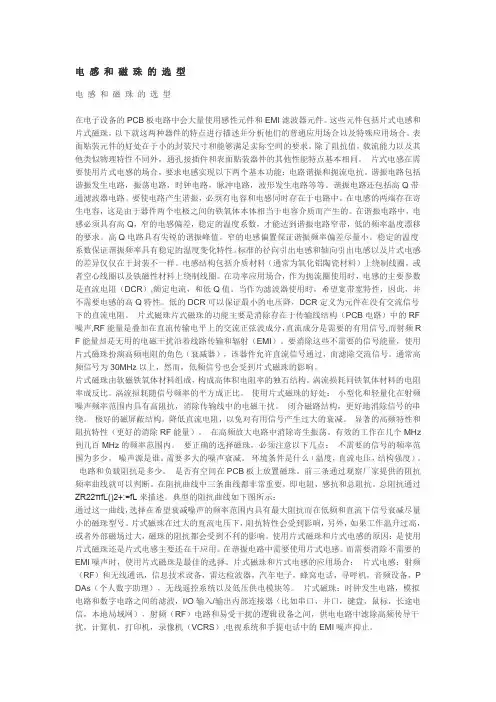

电感和磁珠的选型电感和磁珠的选型在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件。

这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。

表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。

除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。

片式电感在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。

谐振电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振频率具有稳定的温度变化特性。

标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q值。

当作为滤波器使用时，希望宽带宽特性，因此，并不需要电感的高Q特性。

低的DCR可以保证最小的电压降，DCR定义为元件在没有交流信号下的直流电阻。

片式磁珠片式磁珠的功能主要是消除存在于传输线结构（PCB电路）中的RF 噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频R F能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。

要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。

电感选型导言电感器是一种用于储存和释放磁场能量的被动电子元件。

它通常由线圈或线圈组成，可以用于过滤、调节和稳定电路中的电流和电压。

在电子设计中，电感的选型至关重要，因为不同的应用需要不同的电感器特性。

本文将介绍电感选型的一些关键因素和常见的选型方法。

1. 电感器基础知识在选择电感器之前，首先要了解电感器的基本参数和特性，这将有助于我们正确选择适用于特定应用的电感器。

1.1 电感器的参数电感值（Inductance）是电感器最重要的参数，它表示电感器对电流变化的响应能力。

单位为亨利（H），通常在微亨级别（μH）或毫亨级别（mH）。

电阻值（Resistance）表示电感器本身的电阻，单位为欧姆（Ω）。

它由电感器线圈的材料和几何尺寸决定。

最大电流（Maximum Current）是电感器可以承受的最大电流。

超过这个值可能导致电感器烧毁。

1.2 电感器的特性自感性（Self-Inductance）是电感器对自身电流变化的响应能力。

它导致电感器抵抗电流变化的倾向。

互感性（Mutual Inductance）是电感器之间相互影响的能力。

当两个或多个电感器靠近时，它们之间会产生电感互感效应。

2. 电感器的选型方法选择合适的电感器需要考虑以下几个关键因素：2.1. 电感值的选取根据电路的要求，选择合适的电感值非常重要。

过小的电感值可能导致电流波动过大，而过大的电感值可能导致电感器体积过大。

一般来说，根据电路的工作频率，选择电感器的电感值，通常可以在电感器的规格书中找到相关信息。

2.2. 电流和电压限制电感器需要能够承受电路中的最大电流和电压。

因此，在选型过程中，需要确保所选的电感器能够满足电路的最大电流和电压要求。

这些参数通常可以在电感器的规格书中找到。

2.3. 电感器的尺寸和重量电感器的尺寸和重量对于某些应用非常重要。

在空间有限的情况下，需要选择体积小且重量轻的电感器。

通常情况下，电感器的尺寸和重量与电感器的电感值和材料有关。

电感选型需要注意事项？
在我们工程师的新产品方案中，需要选型各种电感来满足产品性能要求，那电感选型需要注意哪些事项呢？
1.电感量及允许误差
电感量系指产品技术规范所要求的频率测量的电感标称数值。

电感是以亨利、毫亨、微亨、纳亨为量值单位，误差细分为：F级（±1%）；G级（±2%）；H级（±3%）；J级（±5%）；K级（±10%）；L级（±15%）；M级（±20%）；P级（±25%）；N级（±30%）；最常用的是J 、K、M级。

2.额定工作电流
取电感器额定电流的1.25～1.5倍为最大工作电流，一般应降额50%使用方较为安全，一般在工程实际应用上，只测量电感的饱和电流，然后取其80%作为额定电流。

3.直流电阻
除功率电感器不测直流电阻（只检查导线规格），其它电感器按要求须规定最大直流电阻，一般越小越好。

4.测试频率
正确测量电感器L 、Q、DCR值，须先按规定在被测电感上施加交变电流，电流的频率越接近该电感的实际工作频率越好。

5.电感量的稳定性
电感器因为环境温度变化1℃所产生电感量的变化△L/△t与原有电感量L值的比值为电感的温度系a1,a1=△L/L*△t。

除电感温度系数可决定其稳定性外，还应重视由于机械振动和时效老化所引起的电感量的变化。

6.电感封装尺寸
电感封装一般包括贴片封装与插件封装。

做物料清单中如果把封装描述清楚，可以减少用错材料的机率。

电感的封装形式也就是指是电感的形状及体积大小的一种描述。

大部分的电感选型规范都是差不多，一般就需要注意这些事项，
具体的需要按照电路设计来满足参数性能。

高频电感选型原则高频电感是电子设备中常用的一种被动元件，广泛应用于无线通信、电源管理、传感器等领域。

在进行高频电感选型时，需要考虑多个因素，以确保电感的性能满足设计要求。

本文将介绍一些常用的高频电感选型原则。

选取合适的工作频率范围是高频电感选型的基础。

不同频率下，电感的性能表现会有所差异。

因此，在选型过程中，需要明确电感所要工作的频率范围，并根据实际需求选择相应的电感型号。

电感的电感值也是选型的重要考虑因素之一。

电感值决定了电感对电流变化的响应速度。

一般来说，电感值越大，电感对电流变化的响应速度越慢。

因此，在选型时需要根据实际需求确定电感值的大小。

如果需要实现快速响应，则可以选择较小的电感值；如果对响应速度要求不高，则可以选择较大的电感值。

电感的直流电阻（DCR）也是选型时需要考虑的因素之一。

直流电阻会引起能量损耗，因此，一般情况下，需要选择直流电阻尽可能小的电感。

然而，直流电阻与电感值和导线材料等因素相关，因此，在选型时需要综合考虑。

电感的饱和电流也是选型时需要注意的因素之一。

饱和电流是指电感中的磁场强度达到饱和时所对应的电流值。

当电流超过饱和电流时，电感的性能会发生明显的变化，导致电感失效。

因此，在选型时需要确保电感的饱和电流要大于实际工作电流。

电感的尺寸和重量也是选型时需要考虑的因素之一。

尺寸和重量的大小会影响电路板的布局和整体的体积。

因此，在选型时需要根据实际应用的空间限制，选择尺寸和重量适中的电感。

选型时还需要考虑电感的温度特性。

温度变化会导致电感的电感值发生变化，从而影响电路的性能。

因此，在选型时需要根据实际应用环境的温度变化范围，选择具有合适温度特性的电感。

高频电感的选型需要考虑多个因素，包括工作频率范围、电感值、直流电阻、饱和电流、尺寸和重量以及温度特性等。

在选型过程中，需要根据实际需求综合考虑这些因素，并选择性能合适的电感型号，以确保电路的性能和稳定性。

电感选取技巧01电感，和电容、电阻一起，是电子学三大基本无源器件；电感的功能就是以磁场能的形式储存电能量。

以圆柱型线圈为例，简单介绍下电感的基本原理如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。

而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。

以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。

同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。

所以，电感的阻抗于两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。

根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。

实际电感的特性不仅仅有电感的作用，还有其他因素，如：绕制线圈的导线不是理想导体，存在一定的电阻；电感的磁芯存在一定的热损耗；电感内部的导体之间存在着分布电容。

因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。

根据等效模型，可以定义实际电感的两个重要参数：❶ 自谐振频率(Self­Resonance Frequency)由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。

在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。

❷ 品质因素(Quality Factor)也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。

电感的选型计算
1. 简介
电感是一种被广泛应用于电子电路中的器件，它对电流的变化具有阻抗作用，同时也能存储磁能。

因此，在设计电子电路时，正确选型计算电感是非常重要的。

2. 选型计算公式
电感选型的计算公式如下：
$$L = \frac{V}{\frac{di}{dt}}$$
其中，$L$ 表示电感的值，$V$ 表示电压的值，
$\frac{di}{dt}$ 表示电流的变化速率。

3. 选型示例
下面以一个具体的选型示例来说明电感的选型计算：
假设我们需要设计一个电子电路，其电压为12V，电流的变化速率为2A/s，我们需要选取一个合适的电感来满足这些要求。

根据上述计算公式，我们可以将数值代入计算：
$$L = \frac{12V}{2A/s} = 6H$$
因此，我们需要选取一个6H的电感来满足设计要求。

4. 注意事项
在进行电感的选型计算时，需要注意以下事项：
- 电压和电流的单位需要保持一致，通常使用国际单位制（SI units）；
- 电流的变化速率可以通过电路中其他元件的参数得到，例如电的充放电时间常数。

5. 结论
电感的选型计算是电子电路设计中的重要步骤。

通过正确计算电压、电流的数值，可以选取适当的电感来满足设计要求。

在实际应用中，需要注意单位的统一和相关参数的获取。

高频电感选型原则1. 电感器的基本参数在现代电子设备中，电感器是不可或缺的一部分。

一个电感器通常由磁芯和线圈组成。

在基本工作原理上，电感器是一种电子元件，其通过阻碍电流的改变来储存和释放能量。

选择正确的电感器，有赖于对其基本参数的深入了解。

电感器的主要参数可以分为电学参数和物理参数两类。

1.1 电学参数电学参数是指电感器在给定电路中提供的各种带电特征。

在所有电学参数中，最重要的是电感系数、电阻、感应电容和电流限制。

1.1.1 电感系数电感系数是与磁芯的品种和形状密切相关的参数。

在选择电感器时，必须仔细考虑所需的电感系数。

如果电路所需的电感值远远高于电感器的电感系数，则必须考虑串联多个电感器或考虑使用不同的磁芯材料。

1.1.2 电阻电阻是电感器中存在的阻碍电流流动的电阻。

与电感系数不同的是，电感器的电阻值可以选择更合适的电路。

通常，低电阻电感器适合于高频电路，而高电阻电感器适合于低频电路。

1.1.3 感应电容感应电容在电路中产生的质量因素非常重要。

通常，电感器在高频电路中存在感应电容。

当选择电感器时，必须考虑感应电容对电路的影响，尤其是选择高频电路时。

1.1.4 电流限制选择电感器时，必须考虑电感器能承受的最大电流。

如果电路所需的电流超过了电感器的限制，则必须选择一个具有适当限制等级的电感器，或者考虑使用其他电感器配置。

1.2 物理参数物理参数是指通过研究电感器的外形、大小和材料，找到在给定的环境中最适合电路的电感器。

1.2.1 物理尺寸物理尺寸是指电感器的大小和形状。

选择电感器时，必须考虑它在实际应用中的大小限制，以确保电路可以嵌入目标设备。

1.2.2 磁芯材料在选择电感器时，必须仔细选择磁芯材料。

磁芯材料的选择可能取决于所需的电感值、频率范围，以及一些其他电学参数。

1.2.3 包装方式包装是指电感器被封装在特定材料中的方式。

常见的包装方式包括SMD，THT，PCB和插槽。

当选择电感器时，必须考虑它的包装方式对于目标应用的适用性。
