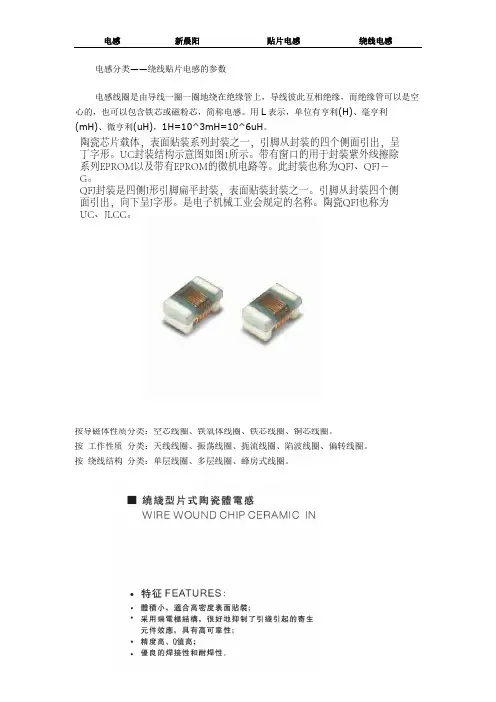

最全绕线片式电感器选型资料推荐

电感分类——绕线贴片电感的参数电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH 。

一、电感的分类按 电感形式 分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。

陶瓷芯片载体，表面贴装系列封装之一，引脚从封装的四个侧面引出，呈丁字形。

UC封装结构示意图如图1所示。

带有窗口的用于封装紫外线擦除系列EPROM以及带有EPROM的微机电路等。

此封装也称为QFJ、QFJ－G。

QFJ封装是四侧J形引脚扁平封装，表面贴装封装之一。

引脚从封装四个侧面引出，向下呈J字形。

是电子机械工业会规定的名称。

陶瓷QFJ也称为UC、JLCC。

新晨阳二、电感线圈的主要特性参数1、电感量L电感量L 表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL ，单位是欧姆。

它与电感量L 和交流电频率f 的关系为XL=2πfL 新晨阳3、品质因素Q品质因素Q 是表示线圈质量的一个物理量，Q 为感抗XL 与其等效的电阻的比值，即：Q=XL/R线圈的Q 值愈高，回路的损耗愈小。

线圈的Q 值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q 值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q 值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

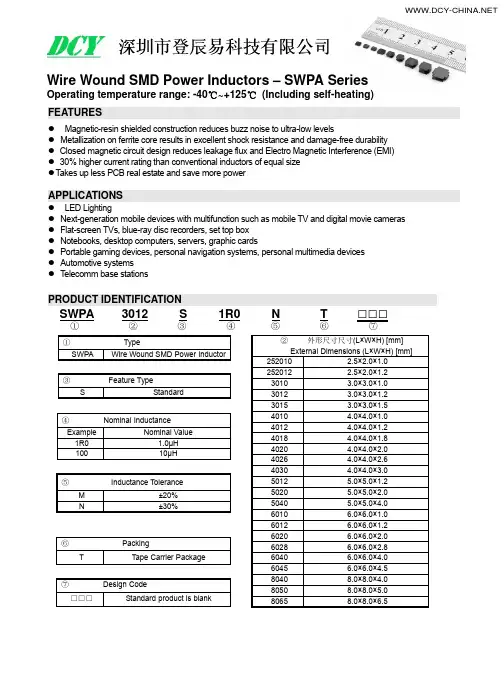

EXPERT IN PASSIVE PARTSSWPA/SPH系列绕线功率电感介绍革命性低成本高性能Aug.,2012EXPERT IN PASSIVE PARTS主要内容1.顺络SWPA/SPH产品特征1.1 顺络绕线功率电感优势1.2 自主知识产权的创新性技术、工艺1.3 产品尺寸系列及性能介绍1.4 自动化产线简介2.产品应用1/15EXPERT IN PASSIVE PARTS 1.顺络SWPA/SPH产品特征1.1 顺络绕线功率电感五大优势(1)低成本(2)高性能(3)短交期(4)大产能(5)高配套2/15EXPERT IN PASSIVE PARTS3/15(1)低成本SWPA can replace……, make it **% lower.5mm 以上：10%; 4mm 及以下:15%PictureCategoryCompany DS\DB\D SeriesNR SeriesSLF\VLF\VLC\VLSSeriesMSS/MOS SeriesCDRH SeriesToko Taiyo Yuden TDKCoilcraft SumidaEXPERT IN PASSIVE PARTS(2)高性能SWPA/SPH 典型复合气隙传统磁屏蔽单一气隙相同尺寸及感值下，电感量下降30%时，SWPA/SPH复合气隙结构比传统单一集中气隙结构能承受更大电流。

通过调整磁性胶特性来改变产品的饱和特性，从而实现产品大电流、低DCR低背小型化。

4/15EXPERT IN PASSIVE PARTS5/15(3)短交期交期：15天内(4)大产能75KK/m 60KK/m 2\3\450KK/m 30KK/m 5\6\8\10开发中10以上开发中2以下Year (2013)Year-end (2012)At Present Production Capacity尺寸(mm)EXPERT IN PASSIVE PARTS6/15(5)高配套一站性供货，一站式服务•叠层片式压敏电阻器•片式NTC 热敏电阻•叠层片式铁氧体磁珠•叠层片式EMI 滤波器•叠层片式共模扼流器•绕线片式共模扼流器•叠层片式LC 滤波器•叠层片式蓝牙天线•模组（新）•ASM （新）•叠层片式陶瓷电感•叠层片式铁氧体电感•绕线片式陶瓷电感•绕线功率电感•叠层片式压敏电阻器•片式NTC 热敏电阻微波器件Coils敏感产品EMC 产品钽电容器EXPERT IN PASSIVE PARTS1.顺络SWPA/SPH产品特征1.2 自主知识产权的创新性技术、工艺（1）产品结构设计专利（2）磁性胶及其涂覆相关专利（3）自动化设备研制及改装能力7/15EXPERT IN PASSIVE PARTS8/15磁粉颗粒之间形成若干气隙，整体上磁性胶层是一个均匀分布的气隙和导磁性粉体形成的复合气隙，避免局部集中磁饱和。

目录封二 目录…………………………………………………………………公司介绍及企业文化 ………………………………………………………………………………………1 …………………………………………………2-8电网主动（有源）滤波设备用大功率电感器 电力电子用大功率滤波电感器 有源功率因数校正电感器 BUCK 储能滤波电感器 软开关谐振电感器 差模/共模电感器……………………………………………………………… 9-16…………………………………………………………………… 17-20 ……………………………………………………………………… 21-23……………………………………………………………………… 24-26 ………………………………………………………………………27-311电网谐波问题及有关标准的提出随着现代工业的高速发展，电力系统的非线性负荷日益增多。

如各种换流设备、变频装置、电弧炉、电气化 铁道等非线性负荷遍及全系统，而程控交换机、电视机、高频逆变焊机、电子镇流器等信息设备、办公自动化设 备和家用电器的使用越来越广泛。

这些非线性负荷产生的谐波电流注入到电网， 使公用电网的电压波形产生畸变， 严重地污染了电网的环境，威胁着电网中各种电气设备的安全运行。

其危害概括起来有以下几个方面： ①可能使电力系统的继电保护和自动装置产生误动或拒动，直接危及电网的安全运行。

②使交流供电设备(如交流发电机、UPS 等)输出功率的利用率降低，并使输电线上的损耗增大，造成了紧缺资源 的严重浪费。

③使三相四线制电网中的三次及其倍数次谐波在中线同相位，导致合成后中线电流很大，甚至可能超过相电流。

但由于安全标准规定中线无保护装置，因此可能过热起火发生安全事故。

④使各种电气设备产生附加损耗和发热、使电机产生机械振动和噪声。

⑤电网中谐波通过电磁感应、电容耦合、以及电气传导等方式，对周围的通讯系统产生干扰、降低信号的传输质 量，破坏信号的正常传递，甚至损坏通讯设备。

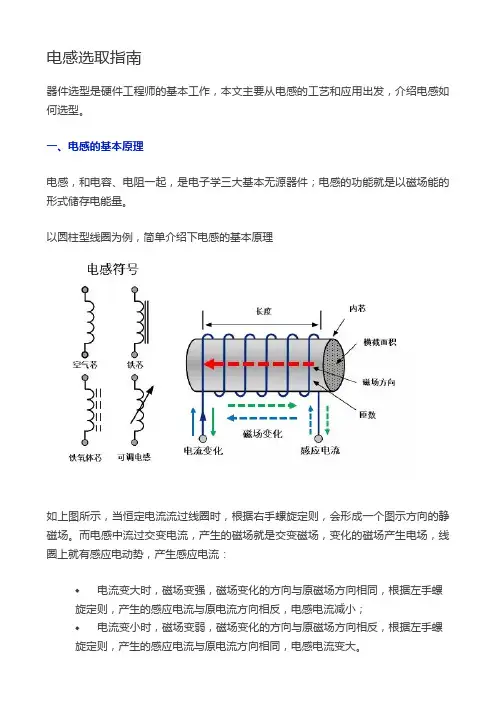

电感选取指南器件选型是硬件工程师的基本工作，本文主要从电感的工艺和应用出发，介绍电感如何选型。

一、电感的基本原理电感，和电容、电阻一起，是电子学三大基本无源器件；电感的功能就是以磁场能的形式储存电能量。

以圆柱型线圈为例，简单介绍下电感的基本原理如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。

而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。

以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。

同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。

所以，电感的阻抗于两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。

根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。

实际电感的特性不仅仅有电感的作用，还有其他因素，如：绕制线圈的导线不是理想导体，存在一定的电阻；电感的磁芯存在一定的热损耗；电感内部的导体之间存在着分布电容。

因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。

根据等效模型，可以定义实际电感的两个重要参数。

自谐振频率(Self-Resonance Frequency)由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。

在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。

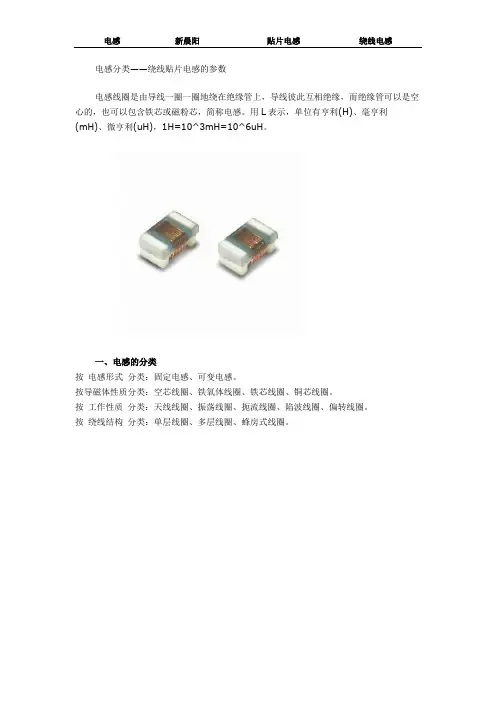

电感分类——绕线贴片电感的参数电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

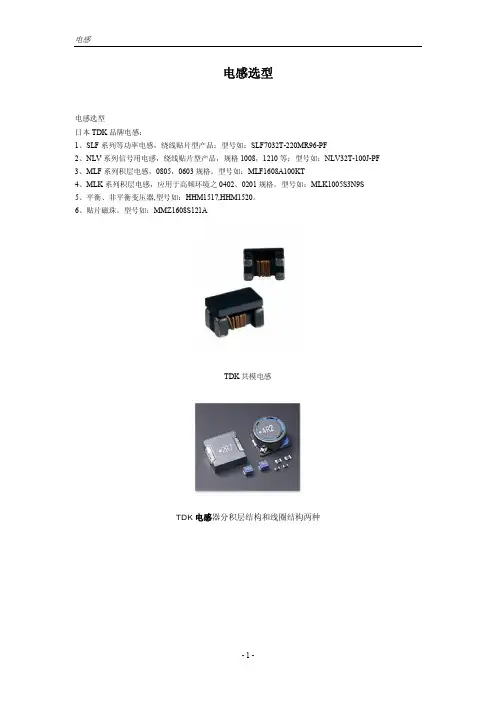

电感选型电感选型日本TDK品牌电感：1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF3、MLF系列积层电感，0805，0603规格。

型号如：MLF1608A100KT4、MLK系列积层电感，应用于高频环境之0402、0201规格。

型号如：MLK1005S3N9S5、平衡、非平衡变压器,型号如：HHM1517,HHM1520。

6、贴片磁珠。

型号如：MMZ1608S121ATDK共模电感TDK电感器分积层结构和线圈结构两种表1 电感元件的主要参数国半专家谈如何为便携式系统选择电感元件设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为± 20% 或±10%。

这在理论上是对的，但在实际应用中却不然。

本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件。

选择电感为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。

移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功能被增加到电话中时，尤其如此。

功能增加也将增加电池的电流消耗量。

因此，以前一直由线性调节器供电或直接连接到电池上的模块需要效率更高的解决方案。

实现更高效率解决方案的第一步是采用磁性降压转换器。

正如其名称所暗示的，这时需要一个电感。

电感的主要规格除尺寸大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。

根据应用的不同，电感类型的选择――屏蔽式或非屏蔽式――也是很重要的。

类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的完全不同。

在相关温度范围内电感值与直流电流的关系是一条非常重要的曲线，必需向厂商索取。

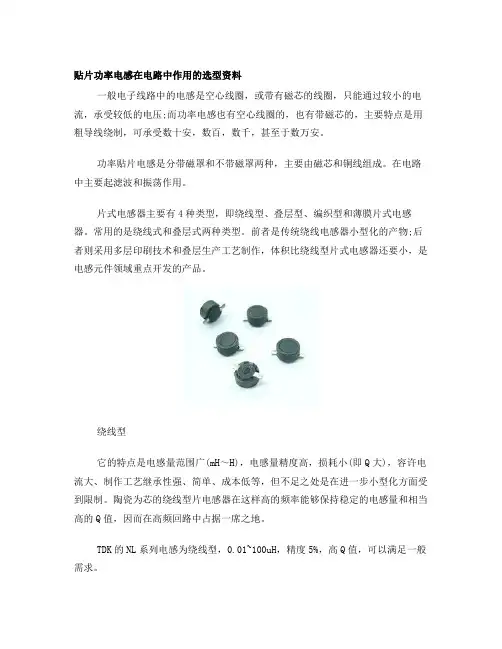

贴片功率电感在电路中作用的选型资料一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压;而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

在电路中主要起滤波和振荡作用。

片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。

常用的是绕线式和叠层式两种类型。

前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。

绕线型它的特点是电感量范围广(mH～H)，电感量精度高，损耗小(即Q大)，容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。

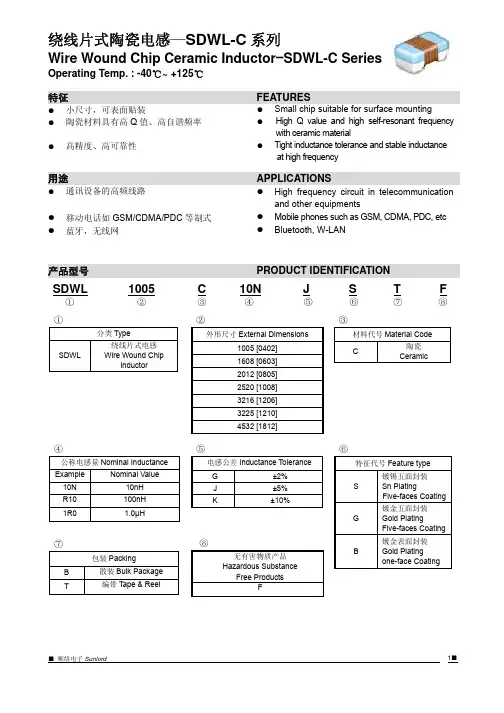

陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。

TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。

NLC型适用于电源电路，额定电流可达300mA;NLV型为高Q值，环保(再造塑料)，可与NL互换;NLFC 有磁屏，适用于电源线。

叠层型它具有良好的磁屏蔽性、烧结密度高、机械强度好。

不足之处是合格率低、成本高、电感量较小、Q值低。

它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装;一体化结构，可靠性高;耐热性、可焊性好;形状规整，适合于自动化表面安装生产。

TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高;MLG型的感值小，采用高频陶瓷，适用于高频电路;MLK型工作频率12GHz，高Q，低感值(1n~22nH)薄膜片式具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。

其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。

超详细的电子元器件选型指南（四）——电感器的选用引言：从电感器的分类、命名方法，到主要参数、选型及使用，纯干货！能产生电感作用的元件统称为电感元件，也称电感器，常常直接简称为电感（Inductor）,在电路中用字母“L”表示。

电感器依据电磁感应原理，由导线绕制而成，在电路中具有“通直流、阻交流”的作用。

在电子整机中，电感器主要指电感线圈和变压器等。

一、基础知识在导线或线圈中通过电流时，其周围会产生磁场，当电流发生变化时，线圈周围的磁场也会发生变化。

变化的磁场可以使线圈自身产生感应电动势，这就是自感作用。

表示自感能力的物理量称为电感。

能够产生电感作用的元件称为电感器。

如果在通以交流电的线圈的磁场中，放置另一只线圈，在此线圈中就会产生感应电动势，这种现象叫做互感。

变压器就是运用互感作用的电感器。

（一）电感器的分类电感器通常分为两大类：一类是应用电感作用的电感线圈。

另一类则是应用互感作用的变压器。

1.电感线圈的分类电感线圈种类繁多，按照结构分有固定电感和可调电感。

（1）固定电感：为了增加电感量和Q值并缩小体积，线圈中常放置软磁材料制作的磁芯或硅钢片制作的铁芯，故又有空芯电感器、磁芯电感器和铁芯电感器。

（2）可调电感器：主要有磁芯可调电感器、铜芯可调电感器、滑动接点可调电感器、串联互感可调电感器、多抽头可调电感器等。

2.变压器的分类变压器也是一种电感器,在电路中可以起到电压变换和阻抗变换的作用，是电子产品中十分常见的无源器件。

变压器一般由线圈、铁（磁）芯和骨架等组成。

变压器可根据其工作频率、用途及铁芯形状进行分类。

（1）按照工作频率可分为：低频变压器、中频变压器、高频变压器；（2）按照用途分可分为：电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦和变压器、隔离变压器等多种类型。

（3）按照铁芯（磁芯）形状可分为：“E”形变压器，“C”形变压器，环形变压器。

3.片式电感器片式电感器也称表面贴装电感器，它与其它片式元器件（SMC及SMD）一样，是适用于表面贴装技术（SMT）的新一代无引线或短引线微型电子元件，其引出端的焊接面在同一平面上。

电感选型电感选型日本TDK品牌电感：1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF3、MLF系列积层电感，0805，0603规格。

型号如：MLF1608A100KT4、MLK系列积层电感，应用于高频环境之0402、0201规格。

型号如：MLK1005S3N9S5、平衡、非平衡变压器,型号如：HHM1517,HHM1520。

6、贴片磁珠。

型号如：MMZ1608S121ATDK共模电感TDK电感器分积层结构和线圈结构两种表1 电感元件的主要参数国半专家谈如何为便携式系统选择电感元件设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为± 20% 或±10%。

这在理论上是对的，但在实际应用中却不然。

本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件。

选择电感为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。

移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功能被增加到电话中时，尤其如此。

功能增加也将增加电池的电流消耗量。

因此，以前一直由线性调节器供电或直接连接到电池上的模块需要效率更高的解决方案。

实现更高效率解决方案的第一步是采用磁性降压转换器。

正如其名称所暗示的，这时需要一个电感。

电感的主要规格除尺寸大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。

根据应用的不同，电感类型的选择――屏蔽式或非屏蔽式――也是很重要的。

类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的完全不同。

在相关温度范围内电感值与直流电流的关系是一条非常重要的曲线，必需向厂商索取。

电感选型与应用知识能产生电感作用的元件统称为电感原件，常常直接简称为电感。

电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件，属于常用元件。

电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.它是利用电磁感应的原理进行工作的。

在交流电路中，电感线圈有阻碍交流通过的能力，而对直流却不起作用（除线圈本身的直流电阻外）。

所以电感线圈可以在交流电路中作阻流、降压、交连耦合以及负载用。

当电感和电容配合时，可以作调谐、滤波、选频、退耦等用。

电感线圈是组成电路的基本元件之一。

由于电感是由外国的科学家亨利发现的，所以电感的单位就是“亨利”电感符号：L电感单位：亨 (H)、毫亨(mH)、微亨 (uH)，他们的换算关系为 1H=1000mH=1000 000uH。

一、电感的型号命名方法电感元件的型号一般由下列四部分组成:第一部分:主称，用字母表示.其中L 代表电感线圈， ZL代表阻流圈。

第二部分:特征，用字母表示，其中G代表高频。

第三部分:型式，用字母表示，其中X代表小型。

第四部分:区别代号，用数字或字母表示。

例如: LGX 型为小型高频电感线圈。

应指出的是，目前固定电感线圈的型号命名方法各生产厂有所不同，尚无统一的标准。

二、电感的结构特点（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1．骨架骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。

空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

绕线贴片功率电感—ASWPA 系列Wire Wound SMD Power Inductors – ASWPA SeriesOperating temperature range: -40℃~+125℃ (Including self-heating)特征 FEATURES● 磁性胶水涂敷结构极大减少了蜂鸣声● 直接在磁芯上金属化电极，抗跌落冲击强，经 久耐用● 闭合磁路结构设计，漏磁少，抗EMI 能力强● 同等尺寸，额定电流特性较传统电感高出30% 以上● AEC-Q200D 认证用途 APPLICATIONS● 车载信息娱乐系统 ● LED 灯 ● 安全气囊● 除汽车电源系统以外的DC-DC 转换器产品型号 PRODUCT IDENTIFICATIONASWPA 4035 S 1R0 N T □□□① ② ③ ④ ⑤ ⑥ ⑦● Magnetic-resin shielded construction reduces buzz noise to ultra-low levels● Metallization on ferrite core results in excellent shock resistance and damage-free durability ● Closed magnetic circuit design reduces leakage flux and Electro Magnetic Interference (EMI) ● 30% higher current rating than conventional inductors of equal size ● AEC-Q200D verified● Infotainment system ● LED Lighting ● Airbag● DC-DC conversion except for vehicle power外观尺寸 SHAPE AND DIMENSIONSFig.1 Fig.2规格特性 SPECIFICATIONSNote: ※ 1: Rated current: Isat (max.) or Irms (max.), whichever is smaller;※ 2: Saturation Current: Max. Value, DC current at which the inductance drops less than 20% from its value without current; Typ. Value, DC current at which the inductance drops 30% from its value without current;※ 3: Heat Rating Current: DC current that causes the temperature rise (ΔT) from 20°C ambient. For Max. Value, ΔT＜40℃; For Typ. Value, ΔT is approximate 40℃.The part temperature (ambient + temp. rise) should not exceed 125 °C under worst case operating conditions. Circuit design, component placement, PCB trace size and thickness, airflow and other cooling provisions all affect the part temperature. Part temperature should be verified in the end application。

片式电感器筛选方法肖倩1,丁晓鸿1,贾颖2,於斌1(1.深圳振华富电子有限公司,广东 深圳 518109;2.北京航空航天大学可靠性工程研究所,北京 100191)摘 要:概述了电感器的发展历程,重点介绍模压片式电感器、叠层片式电感器的结构特点,以及工艺条件对固有可靠性的影响,并对以上两种类型电感器主要失效模式及其失效机理进行了简要分析,针对电感器三种主要失效模式:电性能参数退化、开路、短路,设计了模压片式和叠层片式电感器的筛选方案,并取得一定效果。

关键词:片式电感器;失效模式;失效机理;筛选中图分类号:TN 606 文献标识码:A 文章编号:1001-3474(2008)05-0266-04Analysis of Screeni ng Schem e for Chi p InductorsX IAO Q ian 1,D ING X iao -hong 1,JIA Y ing 2,YU B i n1(1.Shenzhen Zhe nhua Ferr ite &Cera m ic E lectronics C o .,Ltd ,Shenzhen 518109,China ;2.Be i h ang University ,Beijing 100191,Chi n a)Abst ract :This paper su mm arizes the deve lopm ent of the inductors ,focuses on the structura l charac -teristics of the m olded ch i p inductors and m u ltilayer ch i p i n ductors ,and i m pact of process cond iti o ns on the inherent re liab ility .A brief ana l y sis w as m ade on the m a i n fa ilure m ode and fa il u re m echan is m of the t w o types of i n ductors m en ti o ned above .A ccordi n g to the t h ree m a i n fa il u re m ode ,e lectric perfo r m ance para m eter deg rada ti o n ,open c ircu it and sho rt c ircu i,t w e desi g ned a screening sche m e for the m oulded ch i p inductors and m u ltilayer ch i p inductors ,and obtai n ed the certa i n e ffec.tK ey w ords :Ch i p i n ductors ;Fa il u re mode ;Fa ilure m echan is m ;Screen i n g Docu m ent Code :A A rticle ID :1001-3474(2008)05-0266-04电感器做为三大无源元件之一,在电路中占有重要的地位。
