电感的参数与选型时间：2010-08-28 01:32 来源：互联网作者：点击：匡］次一、电感参数我们首先看一下电感元件的主要参数。
见表1表1电感元件的主要参数主要参数定义说明电感量L电感量L也称作自感系数，是表示电感兀件自感能力的一种物理量它表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标志在线圈上，而以特疋的名称标注允许偏差电感线圈电感量的允许偏差它取决于用途，用于谐振回路或滤波器中的线圈要求精度较高；而一般用于耦合或作为阻流圈的线圈，要求精度不咼。
例如，振荡回路的电感线圈，允许偏差为土0.2%~± 0.5%;而高频阻流圈和耦合线圈，允许偏差为土10%± 15%感抗X L电感线圈对交流电流阻碍作用的大小称感抗X L 单位是欧［姆］。
它与电感量L和交流电频率f的关系为X t=2n fL品质因素Q品质因素Q是表示线圈质量的一个物理量Q为感抗X L与其等效电阻的比值，即Q=X/R。
线圈的Q值越高，回路的损耗越小。
线圈的Q值与导线的直流电阻、骨架的介质损耗、屏蔽罩或铁芯引起的损耗、高频趋肤效应的影响等因素有关。
线圈的值通常为几十到几百分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底板间存在的电容被称为分布电容分布电容的存在使线圈的Q值减小，稳定性变差因而线圈的分布电容越小越好直流电阻电感线圈自身的直流电阻可用万用电桥、数子万用表和欧姆表直接测得额定电流通常疋扌曰允许长时间通过电感元件的直流电流值在选用电感元件时，若电路流过电流大于额定电流值，就需要改用额定电流符合要求的其他型号电感器国半专家谈如何为便携式系统选择电感元件设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为土20%或土10%这在理论上是对的，但在实际应用中却不然。
本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件、选择电感为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。
1.电感的认识按结构可分积层结构和线圈结构，平常比较常见的有铁氧体磁珠（FERRITE BEAD），多层积层电感，绕线式电感，COMMON CHOKE，POWER DIVIDER，Transformer2.电感器的规范叙述例子：1 FERRITE BEAD ①②③④Ex. FERRITE BEAD 0201 240OHM100mA BLM03AG241SMD①COMPONENT SIZE②IMPEDANCE③RATED CURRENT 額定電流④VENDOR PART NUMBER2 INDUCTOR/CHOKE ①②③④⑤Ex. INDUCTOR 1uH15A 15% Mohm DIP Ex. CHOKE①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE 直流阻抗值⑤PACKAGE TYPE3 INDUCTOR CHIP ①②③④⑤Ex. INDUCTOR CHIP 1.8uH 270mA 10% 1.2OHM 2016①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE⑤PACKAGE TYPE4 CHOKE ①②③④⑤Ex. CHOKE 0.4uH 40A 10% 0.65mOHM RT①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE⑤PACKAGE TYPE ST/RT3.按参数选型-电感量L 电感元件自感应能力的一种物理量-允许偏差电感量的允许偏差-感抗电感对交流电流阻碍作用的大小-品质因数线圈质量的一个物理量，这个要看产品设计要求，线圈的Q值越高，回路损耗越小-分布电容线圈的匝与匝，线圈与屏蔽罩间，线圈与底版间存在的电容称为分布电容，分布电容的存在使线圈的Q值减小，稳定性变差-直流阻抗电感的直流阻抗-额定电流允许长时间通过的电感元件的直流电感值在这里介绍一下电感和磁珠的区别电感是储能元件，而磁珠是能量转换（消耗）器件。
技术⼤⽜教你电感如何选型器件选型是硬件⼯程师的基本⼯作，本⽂主要从电感的⼯艺和应⽤出发，介绍电感如何选型。
⼀、电感的基本原理电感，和电容、电阻⼀起，是电⼦学三⼤基本⽆源器件；电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理如上图所⽰，当恒定电流流过线圈时，根据右⼿螺旋定则，会形成⼀个图⽰⽅向的静磁场。
⽽电感中流过交变电流，产⽣的磁场就是交变磁场，变化的磁场产⽣电场，线圈上就有感应电动势，产⽣感应电流：电流变⼤时，磁场变强，磁场变化的⽅向与原磁场⽅向相同，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相反，电感电流减⼩；电流变⼩时，磁场变弱，磁场变化的⽅向与原磁场⽅向相反，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相同，电感电流变⼤。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产⽣变化，就是电感对交变电流呈⾼阻抗。
同样的电感，电流变化率越⾼，产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼；如果同样的电流变化率，不同的电感，如果产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼。
所以，电感的阻抗于两个因素有关：⼀是频率；⼆是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的⼤⼩与线圈的⼤⼩及内芯的材料有关。
实际电感的特性不仅仅有电感的作⽤，还有其他因素，如：· 绕制线圈的导线不是理想导体，存在⼀定的电阻；· 电感的磁芯存在⼀定的热损耗；· 电感内部的导体之间存在着分布电容。
因此，需要⽤⼀个较为复杂的模型来表⽰实际电感，常⽤的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
⾃谐振频率(Self-Resonance Frequency)由于Cp的存在，与L⼀起构成了⼀个谐振电路，其谐振频率便是电感的⾃谐振频率。
在⾃谐振频率前，电感的阻抗随着频率增加⽽变⼤；在⾃谐振频率后，电感的阻抗随着频率增加⽽变⼩，就呈现容性。
目录封二 目录…………………………………………………………………公司介绍及企业文化 ………………………………………………………………………………………1 …………………………………………………2-8电网主动（有源）滤波设备用大功率电感器 电力电子用大功率滤波电感器 有源功率因数校正电感器 BUCK 储能滤波电感器 软开关谐振电感器 差模/共模电感器……………………………………………………………… 9-16…………………………………………………………………… 17-20 ……………………………………………………………………… 21-23……………………………………………………………………… 24-26 ………………………………………………………………………27-311电网谐波问题及有关标准的提出随着现代工业的高速发展，电力系统的非线性负荷日益增多。
如各种换流设备、变频装置、电弧炉、电气化 铁道等非线性负荷遍及全系统，而程控交换机、电视机、高频逆变焊机、电子镇流器等信息设备、办公自动化设 备和家用电器的使用越来越广泛。
这些非线性负荷产生的谐波电流注入到电网， 使公用电网的电压波形产生畸变， 严重地污染了电网的环境，威胁着电网中各种电气设备的安全运行。
其危害概括起来有以下几个方面： ①可能使电力系统的继电保护和自动装置产生误动或拒动，直接危及电网的安全运行。
②使交流供电设备(如交流发电机、UPS 等)输出功率的利用率降低，并使输电线上的损耗增大，造成了紧缺资源 的严重浪费。
③使三相四线制电网中的三次及其倍数次谐波在中线同相位，导致合成后中线电流很大，甚至可能超过相电流。
但由于安全标准规定中线无保护装置，因此可能过热起火发生安全事故。
④使各种电气设备产生附加损耗和发热、使电机产生机械振动和噪声。
⑤电网中谐波通过电磁感应、电容耦合、以及电气传导等方式，对周围的通讯系统产生干扰、降低信号的传输质 量，破坏信号的正常传递，甚至损坏通讯设备。
如何选择适合的电感电感是一种常见的电子元件，广泛应用于各种电路中。
选择适合的电感对于电路的正常运行至关重要。
本文将介绍如何选择适合的电感，并给出一些建议。
一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势，通常由线圈或线圈组成。
电感的单位是亨利（H），常用的子单位有微亨（μH）和纳亨（nH）。
电感的特性包括电感值、品质因数、最大电流等。
二、确定电感的使用环境和要求在选择适合的电感之前，需要了解电路的使用环境和对电感的要求。
比如工作频率范围、电流大小、容忍功率损耗等。
只有明确这些要求，才能更好地选择适合的电感。
三、选择合适的电感类型1. 通用型电感：通用型电感适用于大部分一般性电路，具有较好的频率响应和磁饱和特性。
在选择时，需要根据要求确定合适的电感值和容忍功率损耗。
2. 高频电感：高频电感适用于工作频率较高的电路，具有较低的内阻和较小的耦合电容。
在选择时，需要考虑电感的高频响应和磁芯材料的磁导率。
3. 低频电感：低频电感适用于工作频率较低的电路，通常具有较高的电感值和较高的耦合电容。
在选择时，需要考虑电感的低频特性和磁芯材料的饱和电流。
四、选择适当的电感参数1. 电感值：根据电路的需求确定合适的电感值，可以通过仿真软件或实验验证得到。
一般来说，电感值越大，电感所储存的能量越多，但也会增加电感本身的大小和成本。
2. 容忍功率损耗：不同的电感具有不同的功率损耗特性。
在选择时，需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。
3. 最大电流：电感的最大电流是指电感能够承受的最大电流值。
在选择时，需要根据电路的工作电流来确定合适的最大电流。
五、考虑其它因素除了上述参数外，还有一些其他因素需要考虑：1. 尺寸和重量：根据电路的空间限制和重量要求，选择适合的电感尺寸和重量。
2. 成本：根据预算确定合适的电感。
3. 可靠性：选择可靠性较高的品牌和供应商。
六、参考实例以下是一些常见应用场景下的电感选择建议：1. 高频应用：对于高频应用，建议选择高频电感，具有较低的内阻和较小的耦合电容。
电感讲解及选取技巧电感是电路中常用的电子元件之一，它主要用于储存和传递电能。
通过电感产生的磁通量产生的感应电动势，可以使电感具有储存能量的特性。
在实际应用中，电感有多种类型和参数，选取适合的电感对电路性能至关重要。
下面将介绍电感的基本原理、常见类型以及选取技巧。
一、电感的基本原理电感是利用线圈（或绕组）中的电流通过线圈产生的磁通量产生的感应电动势来储存和传递电能。
根据法拉第电磁感应定律，当通过线圈的电流发生变化时，会在线圈中产生感应电动势，这个感应电动势会阻碍电流的变化。
简而言之，电感通过存储磁场能量来储存和传递电能。
二、电感的类型1.铁芯电感：线圈绕在铁芯上，用来增加磁通量和电感值。
铁芯电感具有较高的能量储存和较小的尺寸，适用于高能量要求的应用。
2.空心电感：无铁芯，由线圈直接绕在空心线圈上。
空心电感具有较小的电感值，适合低能量应用。
3.自支撑电感：无铁芯，线圈绕在一起并连接，形成自支撑结构。
自支撑电感具有较高的电感值和自阻抗，适合高频应用。
三、电感的选取技巧1.电感值的选取：根据电路要求和电感器的特性来选择合适的电感值。
一般来说，大电感值可用于低频电路和能量储存，小电感值可用于高频电路和信号传输。
在选择电感值时，还要考虑电感器的容忍电流和最大磁通量等参数。
2.额定电流的选取：根据电路设计的最大电流来选择合适的额定电流。
电感器的额定电流是指在额定条件下能稳定工作的电感器。
过大或者过小的额定电流都可能导致电感器失效或电容上升温度过高。
3.尺寸和封装：根据实际应用的空间限制和布局要求来选择合适的尺寸和封装形式。
电感器的尺寸和封装形式会对电感值、电容和自阻抗等参数产生影响。
4.频率特性和损耗：根据电路工作频率和损耗要求来选择合适的电感器。
电感器的频率特性和损耗会对电路性能产生影响，所以需要在选取时进行合理的考虑。
5.价格和供应：根据预算和可获得的供应来选择合适的电感器。
不同品牌和型号的电感器价格可能会有很大差异，同时是否能够长期供应也是选取时需要考虑的因素之一综上所述，电感作为一种常见的电子元件，在电路中起着重要的作用。

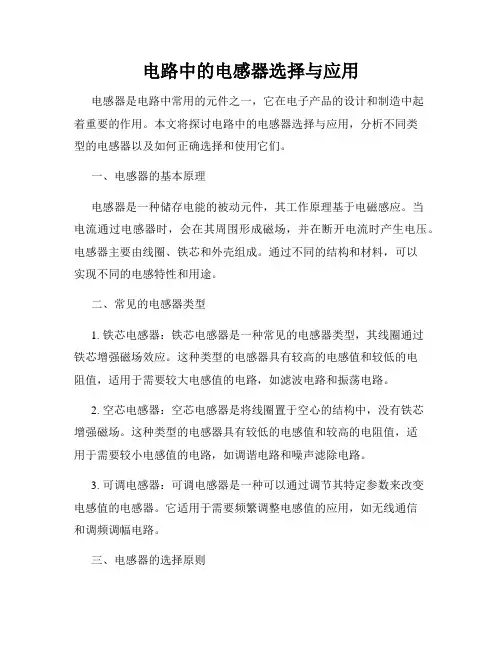

电路中的电感器选择与应用电感器是电路中常用的元件之一，它在电子产品的设计和制造中起着重要的作用。
本文将探讨电路中的电感器选择与应用，分析不同类型的电感器以及如何正确选择和使用它们。
一、电感器的基本原理电感器是一种储存电能的被动元件，其工作原理基于电磁感应。
当电流通过电感器时，会在其周围形成磁场，并在断开电流时产生电压。
电感器主要由线圈、铁芯和外壳组成。
通过不同的结构和材料，可以实现不同的电感特性和用途。
二、常见的电感器类型1. 铁芯电感器：铁芯电感器是一种常见的电感器类型，其线圈通过铁芯增强磁场效应。
这种类型的电感器具有较高的电感值和较低的电阻值，适用于需要较大电感值的电路，如滤波电路和振荡电路。
2. 空芯电感器：空芯电感器是将线圈置于空心的结构中，没有铁芯增强磁场。
这种类型的电感器具有较低的电感值和较高的电阻值，适用于需要较小电感值的电路，如调谐电路和噪声滤除电路。
3. 可调电感器：可调电感器是一种可以通过调节其特定参数来改变电感值的电感器。
它适用于需要频繁调整电感值的应用，如无线通信和调频调幅电路。
三、电感器的选择原则在选择电感器时，需要考虑以下几个因素：1. 电感值：根据电路设计需求，选择适当的电感值，确保电路的工作稳定性和性能。
2. 频率特性：根据电路工作频率范围选择电感器，以确保其在所需频率范围内具有良好的响应。
3. 电流能力：根据电路中的电流要求选择电感器，确保其能够承受电路中的最大电流。
4. 尺寸和封装：考虑电感器的尺寸和封装形式，确保其与电路板的布局和安装要求相匹配。
四、电感器的应用电感器在电子产品中有广泛的应用，以下是一些常见的应用领域：1. 电源电路：电感器用于稳定电源输出，提供稳定的电流和电压给其他电路。
2. 滤波电路：电感器用于滤波电路中，滤除电源中的噪声和干扰信号，提供纯净的电源信号给其他电路。
3. 振荡电路：电感器在振荡电路中用于产生谐振频率，实现电路的振荡功能。
4. RF电路：电感器在无线通信和射频电路中扮演重要角色，用于信号传输、调谐和滤波。
电感的应用及选型电感，从工艺技术上，领先的基本上是三大日系厂商：TDK、Murata、Taiyo Yuden。
这三家的产品线完整，基本上可以满足大多数需求。
三家都有相应的选型软件，有电感、电容等所有系列的产品及相关参数曲线。
在电路设计中，电感主要有三大类应用：·功率电感：主要用于电压转换，常用的DCDC电路都要使用功率电感；·去耦电感：主要用于滤除电源线或信号线上的噪声，EMC工程师应该熟悉；·高频电感：主要用于射频电路，实现偏置、匹配、滤波等电路。
功率电感功率电感通常用于DCDC电路中，通过积累并释放能量来保持连续的电流。
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电流都较低，优点是成本较低、体积超小，在手机等空间限制较大的产品中有较多应用。
功率电感需要根据所选的DCDC芯片来选型。
电感值通常应使用DCDC芯片规格书推荐的电感值；电感值越大，纹波越小，但尺寸会变大；通常提高开关频率，可以使用小电感，但开关频率提高会增加系统损耗，降低效率；额定电流功率电感一般有两个额定电流，即温升电流和饱和电流；当电感有电流通过的时候，由于损耗的存在，电感发热而产生温升，电流越大，温升越大；在额定的温度范围内，允许的最大电流即为温升电流。
增加磁芯的磁导率，可以提高电感值，通常使用铁磁性材料做磁芯。
铁磁性材料存在磁饱和现象，即当磁场强度超过一定值时，磁感应强度不在增加，即磁导率下降了，也就是电感下降了。
在额定电感值范围内，允许的最大电流即为饱和电流。
磁滞回线：磁性材料-------铁氧磁体,比重计，多孔性材料密度仪，液体密度计，固体颗粒体积测试仪，磁性材料密度仪。
通常对DCDC电路设计，要计算峰值（PEAK）电流和均方根（RMS）电流，通常规格书中会给出计算公式。
温升电流是对电感热效应的评估，根据焦耳定律，热效应需要考虑一段时间内的电流对时间的积分；选择电感时，设计RMS电流不能超过电感温升电流。
如何正确选择电路中的电感器电感器是电路中常见的元件之一，它可以存储电能，并且在电路的稳定性和性能调节中起到关键作用。
正确选择电路中的电感器对电路的工作效果和可靠性有着重要影响。
本文将介绍如何正确选择电路中的电感器，包括选择适当的电感器参数、考虑电感器的损耗和温度特性、工作频率范围的选择等。
一、选择适当的电感器参数在选择电感器时，首先需要了解电感器的一些基本参数。
最常见的参数是电感值（单位为亨利）和额定电流（单位为安培）。
在实际应用中，根据不同的电路需求，需要根据电路的工作电流和所需的电感大小来选取合适的电感器。
通常来说，电感值应该略大于电路所需的电感大小，以确保电路的稳定性和性能。
其次，还需要考虑电感器的阻值。
电感器由于自身导线的电阻会引入一定的能量损耗，导致电感器的有效电感降低。
因此，在选择电感器时，需要注意电感器的阻值。
一般来说，阻值越小，电感器的效果越好。
而高阻值电感器则会引入额外的能量损耗，影响电路的性能。
此外，还需要考虑电感器的容差。
电感器的容差是指其实际电感值与标称电感值之间的差异。
对于一些对电感值有较高要求的电路，需要选择容差较小的电感器，以确保电路的精度和稳定性。
二、考虑电感器的损耗和温度特性电感器除了具有一定的电感值和阻值外，还会引入一定的损耗。
在实际应用中，这种损耗会导致电感器发热，进而影响电路的性能。
因此，在选择电感器时，需要特别关注电感器的损耗和温度特性。
一般来说，电感器的损耗主要包括两种类型：铁损和电阻损耗。
铁损是指由于电感器芯材对磁场的反应而引起的损耗，而电阻损耗则是由于电感器自身导线的电阻而引起的损耗。
在选择电感器时，需要根据具体应用场景来判断哪种损耗对电路影响更大，并选择相应的电感器。
此外，电感器的温度特性也需要考虑。
电感器的电感值和阻值随着温度的变化而变化，这可能会对电路的工作稳定性产生影响。
因此，在选择电感器时，需要综合考虑其温度特性，确保电路在不同温度下都能正常工作。
真是太全了！电感基本知识这里都有了（定义、分类、原理、性能参数、应用、磁芯等主要材料、检测）2016-07-08一、电感器的定义1.1 电感的定义：电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
滤波作用，因为开关电源利用的是PWM都是百K级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻Rl=2*PI*f*L，电容等效电阻Rc=1/(2*PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等，假设电感取10mH，电容取0.1uF,则对于1MHz的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg*0.1uF)=1.59ohm。
显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。
电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做'自感';对处在这个电磁场范围的其他导线产生的作用,叫做'互感'.电感线圈的电特性和电容器相反,'阻高频,通低频'.也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为'阻抗'电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为'电感'或'线圈',用字母'L'表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的'匝数'.电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
tdk电感选型手册是一份非常重要的资料，可以帮助各种工程师选用最适合的电感器件。
这份手册一般由电感器件生产商发布，以介绍他们的产品特性，参数，及适用场景。
本文将围绕着的主要特点和应用领域，来深入探讨电感器件的选型问题。
一、TDK电感的主要特点TDK电感器件具有以下特点：1. 抗干扰性能优异TDK电感器件经过特殊设计和工艺加工，具有抗电磁干扰能力，可以有效地减少外部干扰信号对其产生的影响，保证系统的稳定可靠运行。
2. 高频性能卓越TDK电感器件具有较低的交流电阻和较高的质量因数Q值，能够保持很好的高频性能，尤其是在高峰值电流、高温度和高电压的工况下，TDK电感器件的高频性能表现更为卓越。
3. 小尺寸、轻量化TDK电感器件采用宽频带隔离技术，能够在小尺寸的封装内实现较高的电感值。
其小尺寸和轻量化特性可以满足越来越严苛的产品体积和重量限制要求，适用于小型化移动设备、通信、医疗器械等领域。
4. 低能耗、高效率TDK电感器件的低核损耗和低电阻损耗，能够有效减少系统的能耗，提高系统的效率，更好地满足节能、环保需求。
二、TDK电感器件的应用领域TDK电感器件的应用领域非常广泛，主要包括以下方面：1. 手机、平板电脑、笔记本电脑等移动终端设备TDK电感器件可以在小尺寸的封装内实现高电感值，具有抗电磁干扰、高频性能和低能耗等特点，适用于手机、平板电脑、笔记本电脑等移动终端设备中的电源管理、信号处理和无线通信等方面。
2. 通信设备TDK电感器件广泛应用于通信设备中，如调制解调器、光纤通信、微波通信等方面，具有高精度、高可靠、耐高温性能，能够保证信号的传输和正常运行。
3. 汽车电子车载电子设备对电感器件的要求较高，需要适应恶劣的工作环境，具有高温、高湿度、高振动的特点。
TDK电感器件可以满足这些要求，广泛应用于汽车电子的电源管理、驱动控制、传感器等方面。
4. 工业控制、医疗器械等领域TDK电感器件在工业控制、医疗器械等领域中也得到了广泛的应用。
超详细的电子元器件选型指南（四）——电感器的选用引言：从电感器的分类、命名方法，到主要参数、选型及使用，纯干货！能产生电感作用的元件统称为电感元件，也称电感器，常常直接简称为电感（Inductor）,在电路中用字母“L”表示。
电感器依据电磁感应原理，由导线绕制而成，在电路中具有“通直流、阻交流”的作用。
在电子整机中，电感器主要指电感线圈和变压器等。
一、基础知识在导线或线圈中通过电流时，其周围会产生磁场，当电流发生变化时，线圈周围的磁场也会发生变化。
变化的磁场可以使线圈自身产生感应电动势，这就是自感作用。
表示自感能力的物理量称为电感。
能够产生电感作用的元件称为电感器。
如果在通以交流电的线圈的磁场中，放置另一只线圈，在此线圈中就会产生感应电动势，这种现象叫做互感。
变压器就是运用互感作用的电感器。
（一）电感器的分类电感器通常分为两大类：一类是应用电感作用的电感线圈。
另一类则是应用互感作用的变压器。
1.电感线圈的分类电感线圈种类繁多，按照结构分有固定电感和可调电感。
（1）固定电感：为了增加电感量和Q值并缩小体积，线圈中常放置软磁材料制作的磁芯或硅钢片制作的铁芯，故又有空芯电感器、磁芯电感器和铁芯电感器。
（2）可调电感器：主要有磁芯可调电感器、铜芯可调电感器、滑动接点可调电感器、串联互感可调电感器、多抽头可调电感器等。
2.变压器的分类变压器也是一种电感器,在电路中可以起到电压变换和阻抗变换的作用，是电子产品中十分常见的无源器件。
变压器一般由线圈、铁（磁）芯和骨架等组成。
变压器可根据其工作频率、用途及铁芯形状进行分类。
（1）按照工作频率可分为：低频变压器、中频变压器、高频变压器；（2）按照用途分可分为：电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦和变压器、隔离变压器等多种类型。
（3）按照铁芯（磁芯）形状可分为：“E”形变压器，“C”形变压器，环形变压器。
3.片式电感器片式电感器也称表面贴装电感器，它与其它片式元器件（SMC及SMD）一样，是适用于表面贴装技术（SMT）的新一代无引线或短引线微型电子元件，其引出端的焊接面在同一平面上。
电路电感的选择与应用如何选择合适的电感值和类型电路电感的选择与应用电感是电子电路中常见的被动元件之一，广泛应用于各种电路中。
正确选择合适的电感值和类型对电路性能的稳定性和可靠性至关重要。
本文将介绍如何选择合适的电感值和类型，并探讨电感在电路中的应用。
一、电感的基本概念和作用原理电感是指载流线圈或线圈产生的自感现象。
当电流通过线圈时，会在线圈周围产生磁场，进而自感现象就会出现。
电感的作用是在电路中提供阻抗，抵抗电流的变化，调整电路中的信号频率。
二、选择合适的电感值1. 了解电路所需的电感值范围：根据电路的设计要求，明确所需的电感值范围。
不同的电路对电感值的要求不同，需要根据具体的电路参数和系统需求来选择合适的电感值。
2. 考虑线圈的材料和尺寸：线圈的材料和尺寸会直接影响电感值。
常见的线圈材料有铁氧体、铁氧化锌、铁氧化钡等。
尺寸包括线圈的导线长度、直径和线圈的层数等。
根据具体的应用场景选择合适的线圈材料和尺寸，以满足电感值的要求。
3. 考虑电路频率：不同频率下，电感对电流的响应也不同。
因此，在选择电感值时要考虑所使用电路的频率范围。
一般来说，较高频率的电路需要使用较小的电感值，而较低频率的电路则需要较大的电感值。
三、选择合适的电感类型1. 有线电感：有线电感通过线圈上的线圈反应电压变化来实现电感效果。
这种电感在低频电路中应用广泛，具有较高的电感值和良好的电容性。
2. 铁芯电感：铁芯电感通过在线圈中引入铁芯来增强磁场效应。
这种电感常用于高频电路中，具有较小的电感值和较高的电感效果。
3. 多层电感：多层电感是将多个线圈叠加在一起，以增加电感值。
这种电感常用于需要较大电感值的电路中。
4. 陶瓷电感：陶瓷电感利用陶瓷材料的特性来实现电感效果。
这种电感被广泛应用于高频电路和射频电路中，具有较小的尺寸和较高的电感效果。
四、电感在电路中的应用1. 滤波器：电感可以组成滤波器电路，用于抑制噪声和滤除杂散信号，保证信号的纯净性。
电感选型电感选型日本TDK品牌电感：1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF3、MLF系列积层电感，0805，0603规格。
型号如：MLF1608A100KT4、MLK系列积层电感，应用于高频环境之0402、0201规格。
型号如：MLK1005S3N9S5、平衡、非平衡变压器,型号如：HHM1517,HHM1520。
6、贴片磁珠。
型号如：MMZ1608S121ATDK共模电感TDK电感器分积层结构和线圈结构两种表1 电感元件的主要参数国半专家谈如何为便携式系统选择电感元件设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为± 20% 或±10%。
这在理论上是对的，但在实际应用中却不然。
本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件。
选择电感为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。
移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功能被增加到电话中时，尤其如此。
功能增加也将增加电池的电流消耗量。
因此，以前一直由线性调节器供电或直接连接到电池上的模块需要效率更高的解决方案。
实现更高效率解决方案的第一步是采用磁性降压转换器。
正如其名称所暗示的，这时需要一个电感。
电感的主要规格除尺寸大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。
根据应用的不同，电感类型的选择――屏蔽式或非屏蔽式――也是很重要的。
类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的完全不同。
在相关温度范围内电感值与直流电流的关系是一条非常重要的曲线，必需向厂商索取。
电感和磁珠的选型电感和磁珠的选型在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件。
这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。
表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。
除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。
片式电感在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。
谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。
谐振电路还包括高Q带通滤波器电路。
要使电路产生谐振，必须有电容和电感同时存在于电路中。
在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
高Q电路具有尖锐的谐振峰值。
窄的电感偏置保证谐振频率偏差尽量小。
稳定的温度系数保证谐振频率具有稳定的温度变化特性。
标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。
电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。
在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q值。
当作为滤波器使用时，希望宽带宽特性，因此，并不需要电感的高Q特性。
低的DCR可以保证最小的电压降，DCR定义为元件在没有交流信号下的直流电阻。
片式磁珠片式磁珠的功能主要是消除存在于传输线结构（PCB电路）中的RF 噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频R F能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。
电感选型导言电感器是一种用于储存和释放磁场能量的被动电子元件。
它通常由线圈或线圈组成，可以用于过滤、调节和稳定电路中的电流和电压。
在电子设计中，电感的选型至关重要，因为不同的应用需要不同的电感器特性。
本文将介绍电感选型的一些关键因素和常见的选型方法。
1. 电感器基础知识在选择电感器之前，首先要了解电感器的基本参数和特性，这将有助于我们正确选择适用于特定应用的电感器。
1.1 电感器的参数电感值（Inductance）是电感器最重要的参数，它表示电感器对电流变化的响应能力。
单位为亨利（H），通常在微亨级别（μH）或毫亨级别（mH）。
电阻值（Resistance）表示电感器本身的电阻，单位为欧姆（Ω）。
它由电感器线圈的材料和几何尺寸决定。
最大电流（Maximum Current）是电感器可以承受的最大电流。
超过这个值可能导致电感器烧毁。
1.2 电感器的特性自感性（Self-Inductance）是电感器对自身电流变化的响应能力。
它导致电感器抵抗电流变化的倾向。
互感性（Mutual Inductance）是电感器之间相互影响的能力。
当两个或多个电感器靠近时，它们之间会产生电感互感效应。
2. 电感器的选型方法选择合适的电感器需要考虑以下几个关键因素：2.1. 电感值的选取根据电路的要求，选择合适的电感值非常重要。
过小的电感值可能导致电流波动过大，而过大的电感值可能导致电感器体积过大。
一般来说，根据电路的工作频率，选择电感器的电感值，通常可以在电感器的规格书中找到相关信息。
2.2. 电流和电压限制电感器需要能够承受电路中的最大电流和电压。
因此，在选型过程中，需要确保所选的电感器能够满足电路的最大电流和电压要求。
这些参数通常可以在电感器的规格书中找到。
2.3. 电感器的尺寸和重量电感器的尺寸和重量对于某些应用非常重要。
在空间有限的情况下，需要选择体积小且重量轻的电感器。
通常情况下，电感器的尺寸和重量与电感器的电感值和材料有关。
