射频高频pcb设计参考书籍"射频高频PCB设计参考书籍"导言射频（RF）和高频电路在现代通信、无线电、雷达和卫星技术等领域中扮演着重要角色。
随着通信技术不断进步，射频和高频电路的设计变得越来越复杂和关键。
为了满足这些需求，工程师们需要依靠一些专业书籍来帮助他们了解各种设计技术和方法。
本文将列举一些值得参考的射频高频PCB设计书籍，逐步介绍每本书的特点和优势。
第一部分：基础知识和理论1.《射频电路设计》（作者：W.Alan Davis）这本经典著作涵盖了射频电路设计的多个方面，从基本概念到设计技术，旨在帮助读者建立坚实的射频电路设计基础。
该书强调了基础原理和理论的重要性，并提供了许多实际案例和设计经验。
2.《RF电路设计》（作者：Christopher Bowick）这本畅销书是一本从理论到实践的综合指南，涵盖了射频电路设计的方方面面。
作者以简洁明了的方式讲解了各种设计技巧和方法，使读者能够迅速掌握设计射频电路的基本原理并进行实际应用。
第二部分：射频电路设计实践3.《射频设计手册》（作者：Matthew M.Radmanesh）这本书是为那些有一定基础知识的工程师编写的，涵盖了射频电路设计的实践知识和技巧。
作者详细介绍了各种射频电子器件和技术，并提供了大量的设计实例和问题解决方法，帮助读者处理实际射频电路设计中的挑战。
4.《高频电路设计与EMC实践》（作者：Kaldenbach）这本书介绍了高频电路设计的关键概念和技术，并专注于电磁兼容（EMC）问题。
通过深入解释高频电路的特性和EMC的原理，作者使读者能够理解并识别潜在的EMC问题，并提供了一些有效的解决方法。
第三部分：PCB布局和设计工具5.《高速数字设计：黑客的技巧》（作者：Johnson&Graham）射频和高频电路的设计涉及到PCB布局和设计工具。
这本书从布局的角度介绍了高速数字信号的设计技巧和实践。
尽管它不是专门针对射频设计，但其中的许多原则和技术对于射频电路布局和设计也非常有用。

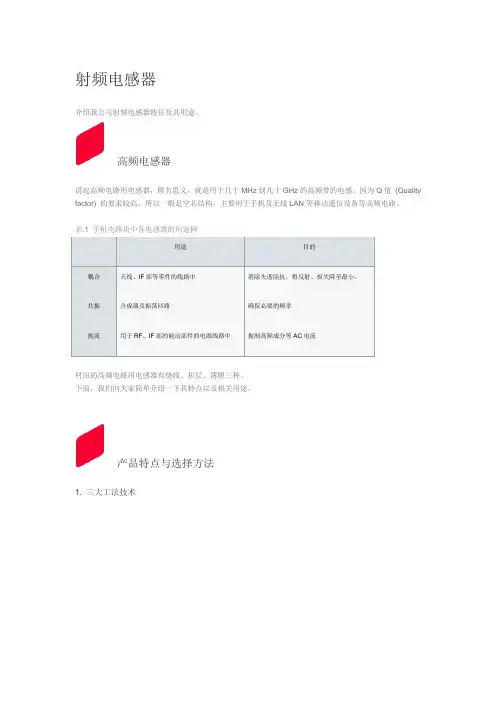

射频电感器介绍我公司射频电感器特征及其用途。
高频电感器说起高频电路用电感器，顾名思义，就是用于几十 MHz 到几十 GHz 的高频带的电感。
因为 Q 值 (Quality factor) 的要求较高，所以一般是空芯结构，主要用于手机及无线 LAN 等移动通信设备等高频电路。
表.1 手机电路块中各电感器的用途例用途 目的耦合天线、IF 部等零件的线路中消除失谐阻抗，将反射、损失降至最小。
共振合成器及振荡回路确保必要的频率扼流用于 RF、IF 部的能动部件的电源线路中扼制高频成分等 AC 电流村田的高频电路用电感器有绕线、积层、薄膜三种。
下面，我们向大家简单介绍一下其特点以及相关用途。
产品特点与选择方法1. 三大工法技术2. 高 Q 值绕线电感的技术0804 尺寸化的实现 高频绕线产品的通用技术加上高精度绕线技术、小型磁芯成型技术，实现了小型化。
3. 薄膜型电感的技术高精度叠层依靠高叠层精度， 扩大内径，使磁通容易通过，实现高 Q 值特性!精密布线电极的剖面以窄间距实现细线布线! 实现直线性和尺寸精度很高的布线!利用矩形和高纵横比电极， 实现高频下的低损耗!各种结构的特性差异1. 绕线结构的特点所谓绕线构造，是在氧化铝芯上将铜线绕成螺旋状。
与积层、薄膜方式相比，绕线结构能够用粗线绕制线圈，具备下列特点。
能够实现低直流阻抗 Q (Quality factor) 非常高 能够对应大电流利用该特点，可以在 Q 值要求较高的天线、PA 电路中用于耦合及 IF 回路的共振。
【Check!】 请参考此处的产品使用范例。
村田的对应产品 LQW04AN_00/LQW15AN_00/LQW15AN_10/ LQW15AN_80/LQW18AN_00/LQW18AN_10 系列2. 薄膜结构的特点薄膜结构也是采用积层构造，在制作线圈上采用村田独自的微细加工技术，是一种 实现了高精度陶瓷材料的贴片电感器。
技术⼤⽜教你电感如何选型器件选型是硬件⼯程师的基本⼯作，本⽂主要从电感的⼯艺和应⽤出发，介绍电感如何选型。
⼀、电感的基本原理电感，和电容、电阻⼀起，是电⼦学三⼤基本⽆源器件；电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理如上图所⽰，当恒定电流流过线圈时，根据右⼿螺旋定则，会形成⼀个图⽰⽅向的静磁场。
⽽电感中流过交变电流，产⽣的磁场就是交变磁场，变化的磁场产⽣电场，线圈上就有感应电动势，产⽣感应电流：电流变⼤时，磁场变强，磁场变化的⽅向与原磁场⽅向相同，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相反，电感电流减⼩；电流变⼩时，磁场变弱，磁场变化的⽅向与原磁场⽅向相反，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相同，电感电流变⼤。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产⽣变化，就是电感对交变电流呈⾼阻抗。
同样的电感，电流变化率越⾼，产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼；如果同样的电流变化率，不同的电感，如果产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼。
所以，电感的阻抗于两个因素有关：⼀是频率；⼆是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的⼤⼩与线圈的⼤⼩及内芯的材料有关。
实际电感的特性不仅仅有电感的作⽤，还有其他因素，如：· 绕制线圈的导线不是理想导体，存在⼀定的电阻；· 电感的磁芯存在⼀定的热损耗；· 电感内部的导体之间存在着分布电容。
因此，需要⽤⼀个较为复杂的模型来表⽰实际电感，常⽤的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
⾃谐振频率(Self-Resonance Frequency)由于Cp的存在，与L⼀起构成了⼀个谐振电路，其谐振频率便是电感的⾃谐振频率。
在⾃谐振频率前，电感的阻抗随着频率增加⽽变⼤；在⾃谐振频率后，电感的阻抗随着频率增加⽽变⼩，就呈现容性。
射频_微波工程师经典参考书汇总1.《射频电路设计--理论与应用》『美』 Reinhold Ludwig 著电子工业出版社个人书评:射频经典著作，建议做RF的人手一本，里面内容比较全面，这本书要反复的看，每读一次都会更深一层理解.随便提一下，关于看射频书籍看不懂的地方怎么办,我提议先看枝干或结论有个大概印象，实在弄不明白就跳过(当然可问身边同事同学或GOOGLE一下)，跳过不是不管它了，而是尽量先看完自己能看懂的，看第二遍的时候再重点抓第一次没有看懂的地方，人的思维是不断升华的，知识的也是一个系统体系，有关联的，当你把每一块砖弄明白了，就自然而然推测出金字塔塔顶是怎么架设出来的。
2. 《射频通信电路设计》『中』刘长军著科学技术出版社个人书评:有拼凑之嫌(大量引用书1和《微波晶体管放大电路分析与设计》内容)，但还是有可取之处，加上作者的理解，比看外文书(或者翻译本)看起来要通俗易懂，毕竟是中国人口韵。
值得一看，书上有很多归纳性的经验.3(《高频电路设计与制作》『日』市川欲一著科学技术出版社个人书评:本人说实话比较喜欢日本人写书的风格和语言，及其通俗，配上图示，极其深奥的理论看起来明明朗朗，比那些从头到尾只会搬抄公式的某些教授强们多了，本书作者的实践之作，里面都是一些作者的设计作品和设计方法，推荐一看..5. 《振荡电路设计与应用》『日』稻叶宝著科学技术出版社个人书评:这边书还不错，除了学到振荡电路设计，还学到了很多模拟电路的基础应用，唯一缺点书中的内容涉及频率的都不够高(k级，几M,几十，几百M的振荡器)，做有源电路的可以看一下,整体感觉还行.6. 《锁相环电路设计与应用》『日』远坂俊昭著科学技术出版社个人书评:对PLL原理总是搞不太明白的同学可以参考此书，图形图片很多，让人很直观明白，比起其他PLL书只会千篇一律写公式强千倍。
好书，值得收藏～7. 《信号完整性分析》『美』 Eric Bogatin著电子工业出版社个人书评:前几章用物理的方法看电子，感觉不好理解，写的感觉很拗口，翻译好像也有些不到位，但后面几章写的确实好，尤其是关于传输线的，对你理解信号的传输的实际过程，能建立一个很好的模型，推荐大家看一下，此书还是不错的.(看多了RF的，换换胃口)8. 《高速数字设计》『美』 Howard Johnson著电子工业出版社个人书评:刚刚卓越买回来，还没有动“她”呢，随便翻了下目录，做高速电路和PCB Layout的工程师一看要看下，这本书也是经典书喔～10.《EMC电磁兼容设计与测试案例分析》『中』郑军奇著电子工业出版社个人书评:实战性和很强的一本书，本人做产品经常要送去信息产业部电子研究5所做EMC测试，认证.产品认证是产品成功的临门一脚，把这脚球踢好，老板会很赏识你的，如果你也负责产品的EMC，这本书必读。
电感的应用及选型电感，从工艺技术上，领先的基本上是三大日系厂商：TDK、Murata、Taiyo Yuden。
这三家的产品线完整，基本上可以满足大多数需求。
三家都有相应的选型软件，有电感、电容等所有系列的产品及相关参数曲线。
在电路设计中，电感主要有三大类应用：·功率电感：主要用于电压转换，常用的DCDC电路都要使用功率电感；·去耦电感：主要用于滤除电源线或信号线上的噪声，EMC工程师应该熟悉；·高频电感：主要用于射频电路，实现偏置、匹配、滤波等电路。
功率电感功率电感通常用于DCDC电路中，通过积累并释放能量来保持连续的电流。
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电流都较低，优点是成本较低、体积超小，在手机等空间限制较大的产品中有较多应用。
功率电感需要根据所选的DCDC芯片来选型。
电感值通常应使用DCDC芯片规格书推荐的电感值；电感值越大，纹波越小，但尺寸会变大；通常提高开关频率，可以使用小电感，但开关频率提高会增加系统损耗，降低效率；额定电流功率电感一般有两个额定电流，即温升电流和饱和电流；当电感有电流通过的时候，由于损耗的存在，电感发热而产生温升，电流越大，温升越大；在额定的温度范围内，允许的最大电流即为温升电流。
增加磁芯的磁导率，可以提高电感值，通常使用铁磁性材料做磁芯。
铁磁性材料存在磁饱和现象，即当磁场强度超过一定值时，磁感应强度不在增加，即磁导率下降了，也就是电感下降了。
在额定电感值范围内，允许的最大电流即为饱和电流。
磁滞回线：磁性材料-------铁氧磁体,比重计，多孔性材料密度仪，液体密度计，固体颗粒体积测试仪，磁性材料密度仪。
通常对DCDC电路设计，要计算峰值（PEAK）电流和均方根（RMS）电流，通常规格书中会给出计算公式。
温升电流是对电感热效应的评估，根据焦耳定律，热效应需要考虑一段时间内的电流对时间的积分；选择电感时，设计RMS电流不能超过电感温升电流。

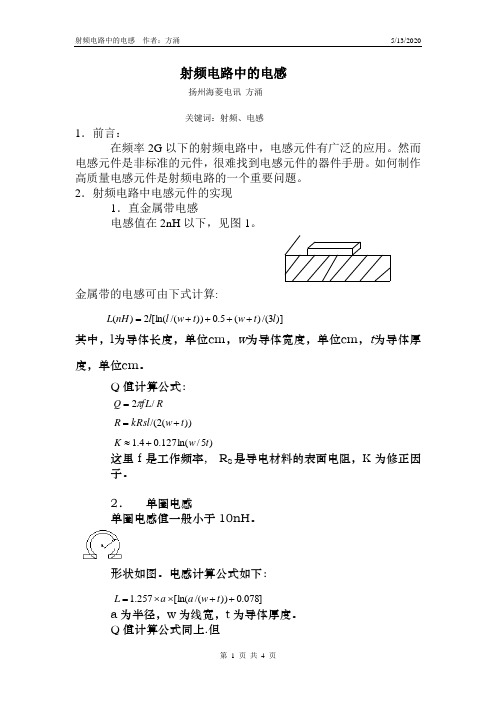

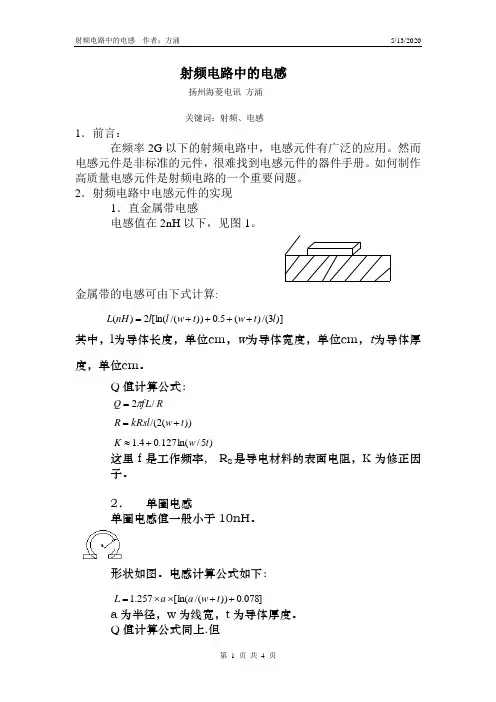

射频电路中的电感扬州海菱电讯 方涌关键词：射频、电感1．前言：在频率2G 以下的射频电路中，电感元件有广泛的应用。
然而电感元件是非标准的元件，很难找到电感元件的器件手册。
如何制作高质量电感元件是射频电路的一个重要问题。
2．射频电路中电感元件的实现1．直金属带电感电感值在2nH 以下，见图1。
金属带的电感可由下式计算:其中，l 为导体长度，单位cm ，w 为导体宽度，单位cm ，t 为导体厚度，单位cm 。
Q 值计算公式：这里f 是工作频率, R S 是导电材料的表面电阻，K 为修正因子。
2． 单圏电感单圏电感值一般小于10nH 。
形状如图。
电感计算公式如下：a 为半径，w 为线宽，t 为导体厚度。
Q 值计算公式同上.但)]3/()(5.0))/([ln(2)(l t w t w l l nH L ++++=RfL Q /2π=)5/ln(127.04.1t w K +≈))(2/(t w kRsl R +=]078.0))/([ln(257.1++⨯⨯=t w a aLR=K ∙Rs ∙π∙a/(w+t);3.平面螺旋电感平面螺旋电感值的计算L=μ∙n 2∙d avg ∙c1[ln(c2/ρ)+c3∙ρ+c4∙ρ2]/2其中μ为磁导率，n 为螺旋圈数，davg 为内外直径的算术平均， ρ＝d out -d in /(d out +d in )表示电感的“空心”程度，c1到c4是电感的几何形状系数，由下表定义该公式据称可以达到2%-3%的准确度Q 值计算公式同上，R ＝K ∙Rs ∙l/w, l 是导线长度。
这里的K 由下式计算：K=1+0.333(1+s/w)(-1.7)以上三种电感如果考虑到金属带和地板之间的电容，上述计算 电感公式还需乘上一个修正因子K gh 为衬底厚度。
3． 圆形金属线电感：一般集成电路的引线多为圆形金属线，其电感值由下式估算： L=5.08 ∙10-3 ∙l ∙[ln(l/d)+0.386] nH/mil (1mil=0.0254mm)l 为圆形金属线的长，d 为圆形金属线的直径。
射频复习资料射频复习资料射频（Radio Frequency，RF）技术是现代通信领域中的重要组成部分，广泛应用于无线通信、雷达、卫星通信等领域。
为了更好地理解和掌握射频技术，我们需要进行系统的复习和学习。
本文将介绍一些射频复习资料，帮助读者更好地进行射频知识的学习和巩固。
一、经典教材1.《射频电路设计》这本书由美国射频电路设计专家Thomas H. Lee所著，是射频电路设计领域的经典教材之一。
书中详细介绍了射频电路设计的基本原理、方法和技巧，包括射频放大器、混频器、振荡器等各种电路的设计原理和实例。
通过学习这本书，读者可以全面了解射频电路设计的基本知识和技术要点。
2.《射频电子线路设计》这本书由中国电子科技大学教授卢金良主编，是国内较为权威的射频电子线路设计教材。
书中系统地介绍了射频电子线路设计的基本理论、设计方法和实践技巧，包括射频电路的参数选择、匹配网络设计、滤波器设计等内容。
通过学习这本书，读者可以深入了解射频电子线路设计的原理和实践，提高射频电路设计的能力。
二、学术论文除了经典教材外，阅读一些学术论文也是学习射频技术的有效途径。
学术论文通常包含最新的研究成果和技术进展，可以帮助读者了解射频技术的最新动态和研究方向。
在学术论文中，读者可以了解到各种射频电路的设计思路、新颖的射频器件和技术等内容，对于深入理解射频技术有着重要的作用。
三、在线资源在互联网上，有许多在线资源可以提供射频学习资料。
其中，一些知名的学术网站和技术论坛提供了大量的射频学习资料和交流平台，读者可以通过这些平台与射频领域的专家和爱好者进行交流和学习。
同时，一些在线课程和视频教程也是学习射频技术的好资源，通过观看这些教程，读者可以系统地学习射频技术的基本概念和应用。
四、实践项目除了理论学习外，进行一些实践项目也是巩固射频知识的好方法。
通过实践项目，读者可以将理论知识应用到实际中，提高自己的实际操作能力。
可以选择一些简单的射频电路设计和调试项目，例如设计一个射频放大器、制作一个射频滤波器等，通过实践项目，读者可以更好地理解和掌握射频技术。
射频工程师必读书籍射频工程师是创造和应用射频技术的专业人员，他们在无线通信、雷达系统和卫星通信等领域起着重要作用。
要成为一名优秀的射频工程师，除了具备扎实的射频专业知识和技能外，还需要不断学习和了解行业发展的最新动态。
在这篇文章中，我将介绍一些值得射频工程师阅读的重要书籍。
1.《射频电路设计基础》这本书是射频工程师入门的必读之作。
它详细介绍了射频电路的基本原理和设计方法，涵盖了射频滤波器、射频功率放大器、射频混频器等关键组件的设计与应用。
通过学习这本书，射频工程师可以建立起对射频电路设计的整体认识和基本技能。
2.《射频电路设计与实践》这本书是一本较为实用的射频设计指南，通过实例和案例研究，介绍了射频电路的实际设计与应用技巧。
它包括了射频电路的布局与布线、电源与地线设计、天线与无线电波传输等方面的内容。
对于学习射频电路设计的初学者来说，这本书可以帮助他们理解射频电路设计的具体细节和注意事项。
3.《射频工程导论》这本书是一本关于射频工程领域的综合性导论，主要介绍了射频技术的基本概念、发展历程以及相关领域的应用。
它从射频系统的整体结构、信号传输原理、射频器件以及射频工程实践等方面进行了系统的介绍。
对于想要了解射频领域总体情况的射频工程师来说，这是一本很好的参考书。
4.《射频和微波工程》这本书是一本高级的射频和微波工程教材，适合那些已经具备一定射频知识并希望深入学习的工程师。
它详细介绍了射频无线通信系统、微波电路、射频集成电路设计和射频信号处理等方面的内容。
通过学习这本书，射频工程师可以进一步提高对射频和微波工程的理解和应用能力。
5.《射频工程师手册》这本书是一本综合性的射频工程参考手册，收集了大量与射频相关的相关资料和技术手册，涵盖了射频电路设计、射频测试、射频系统性能评估等各个方面的内容。
射频工程师可以将其作为日常工作的参考手册，随时查阅相关知识和技术。
除了上述书籍，射频工程师还可以积极关注射频领域的学术期刊和技术论文，了解最新的研究进展和技术趋势。

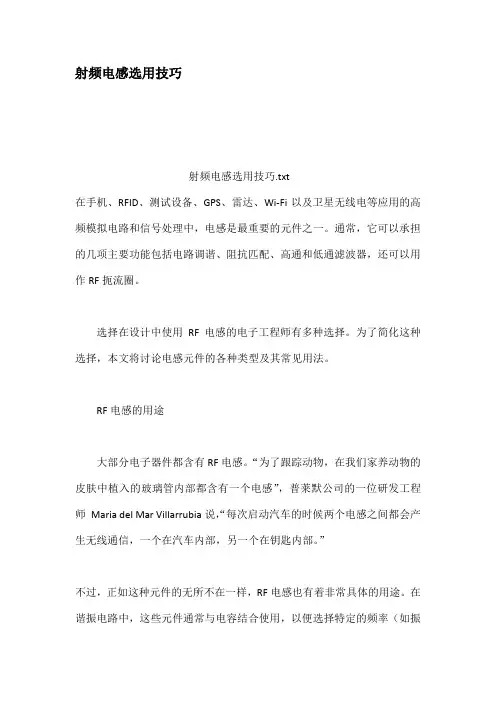

射频电感选用技巧射频电感选用技巧.txt在手机、RFID、测试设备、GPS、雷达、Wi-Fi以及卫星无线电等应用的高频模拟电路和信号处理中，电感是最重要的元件之一。
通常，它可以承担的几项主要功能包括电路调谐、阻抗匹配、高通和低通滤波器，还可以用作RF扼流圈。
选择在设计中使用RF电感的电子工程师有多种选择。
为了简化这种选择，本文将讨论电感元件的各种类型及其常见用法。
RF电感的用途大部分电子器件都含有RF电感。
“为了跟踪动物，在我们家养动物的皮肤中植入的玻璃管内部都含有一个电感”，普莱默公司的一位研发工程师Maria del Mar Villarrubia说，“每次启动汽车的时候两个电感之间都会产生无线通信，一个在汽车内部，另一个在钥匙内部。
”不过，正如这种元件的无所不在一样，RF电感也有着非常具体的用途。
在谐振电路中，这些元件通常与电容结合使用，以便选择特定的频率（如振荡电路、压控振荡器等）。
RF电感也可以用于阻抗匹配应用，以便实现数据传输线的阻抗平衡。
这是为了确保IC间高效的数据传输所必需的。
作为RF扼流圈使用时，电感串联在电路中，起到RF滤波器的作用。
简单来说，RF扼流圈是个低通滤波器，它会给较高的频率造成衰减，而较低的频率则畅通无阻。
Q值是什么在讨论电感性能时，Q值是最重要的衡量指标。
Q值是一种衡量电感性能的指标，它是一个无量纲的参数，用于比较振荡频率和能量损耗速率。
Murata公司的高级产品经理Deryl J. Kimbro说：“Q值越高，电感的性能就越接近于理想的无损电感。
也就是说，它在谐振电路中的选择性更好。
”高Q值的另一个好处是损耗低，也就是说电感消耗的能量少。
低Q值会造成带宽较宽，而且在振荡频率处及其附近的谐振幅度较低。
电感值除了Q因子以外，电感的真正的量度当然是它的电感值。
对于音频和电源应用而言，电感取值通常是数亨利，而高频率应用通常需要小得多的电感，通常在毫亨或微亨范围内。
电感值取决于几个因素，其中包括结构、铁芯尺寸、铁芯材料以及实际的线圈匝数。
射频器件的选型与应用射频器件是指在射频电路中起到信号放大、混频、滤波、调制和解调等作用的电子器件。
射频技术在现代通信、电视、雷达、卫星导航等领域应用广泛。
正确选型和应用射频器件对于保证系统性能、降低成本、提高可靠性都具有至关重要的作用。
下面将对射频器件的选型与应用做一些详细的介绍。
一、射频器件的基本分类射频器件的基本分类可以分为放大器、滤波器、混频器等。
下面将针对这些器件的选型进行一些讨论。
二、放大器的选型放大器是射频系统中常用的器件之一，它的主要功能是放大传输信号的电流和电压。
正确的选型能够有效的改善射频系统中的信号质量。
比较常用的几种射频放大器是分立型放大器、集成型放大器和多级放大器。
1、分立型放大器的选型分立型放大器是指由多个分立元器件部件组成的放大器，它的优点是工艺简单，易于调试和分析。
当然，这种放大器的缺点也很明显，它的面积比集成型放大器大，不适合尺寸较小的设备中使用。
分立型放大器的选型主要包括以下几个要素：（1）增益：射频系统中的放大器需要具备足够的增益使得接收到的微弱信号被放大以便于后续的处理。
（2）噪声：对于前端的放大器来说，其主要功能是对信号进行放大，但是同时也会将噪声一起放大。
如果噪声过大，则会对信号的质量产生影响。
（3）功率：放大器的功率标志着其放大能力的强弱。
放大器的功率应该越大越好，但同时功率过大也会导致功耗的增加和温度的升高。
（4）匹配：对于放大器来说，尽量使得其内部阻抗与系统负载匹配，能够有效避免反射功率对信号的干扰。
集成型放大器是指在同一芯片中集成了多个放大器部件。
相对于分立型放大器，其面积小，尺寸更加紧凑，且有助于提高系统的可靠性。
集成型放大器的选型主要包括以下几个方面：（1）集成度：集成型放大器的集成度越高，设计难度越大。
零部件占用的面积越小，能够使得系统尺寸更加的紧凑，这一点需根据具体应用来选择。
（2）噪声系数：集成型放大器的噪声系数一般较小，因此在系统中的使用能够降低信号噪声。
