互感器选型手册(第五版)

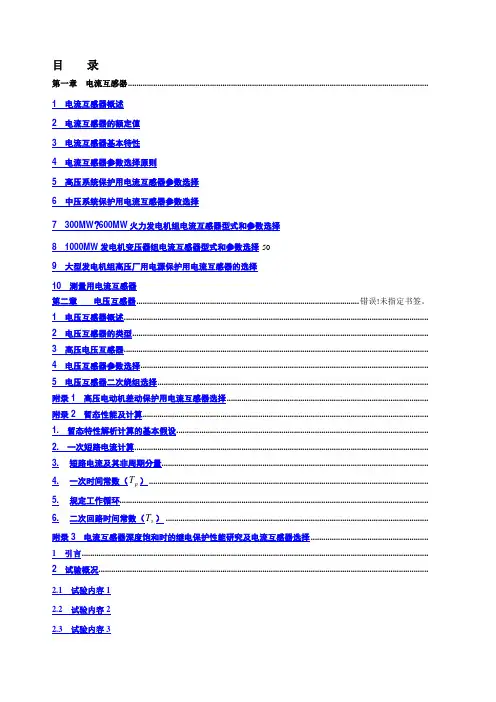

目录第一章电流互感器...............................................................................................................................................1 电流互感器概述2 电流互感器的额定值3 电流互感器基本特性4 电流互感器参数选择原则5 高压系统保护用电流互感器参数选择6 中压系统保护用电流互感器参数选择7 300MW 600MW火力发电机组电流互感器型式和参数选择8 1000MW发电机变压器组电流互感器型式和参数选择 509 大型发电机组高压厂用电源保护用电流互感器的选择10 测量用电流互感器第二章电压互感器.......................................................................................................... 错误!未指定书签。

1 电压互感器概述.................................................................................................................................................2 电压互感器的类型.............................................................................................................................................3 高压电压互感器.................................................................................................................................................4 电压互感器参数选择.........................................................................................................................................5 电压互感器二次绕组选择................................................................................................................................. 附录1 高压电动机差动保护用电流互感器选择................................................................................................ 附录2 暂态性能及计算........................................................................................................................................1. 暂态特性解析计算的基本假设........................................................................................................................2. 一次短路电流计算............................................................................................................................................3.短路电流及其非周期分量...............................................................................................................................T） .....................................................................................................................................4.一次时间常数（p5.规定工作循环...................................................................................................................................................T） .............................................................................................................................6.二次回路时间常数（s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择........................................................1 引言.....................................................................................................................................................................2 试验概况.............................................................................................................................................................2.1 试验内容12.2 试验内容22.3 试验内容33 大电流下影响保护的因素分析.........................................................................................................................3.1 CT特性以及过饱和系数的影响3.2 衰减非周期分量的影响3.3 CT二次回路负担的影响3.4 保护装置采样率的影响3.5 保护装置内部小CT的影响3.6 模数转换（A/D）范围的影响3.7 保护计算采用的数据窗的影响3.8 保护原理的影响3.9 变压器接线方式的影响3.10 保护定值及CT变比的影响4 主要结论5 可行的解决方案6 电流互感器选择条件7 结束语错误!未指定书签。

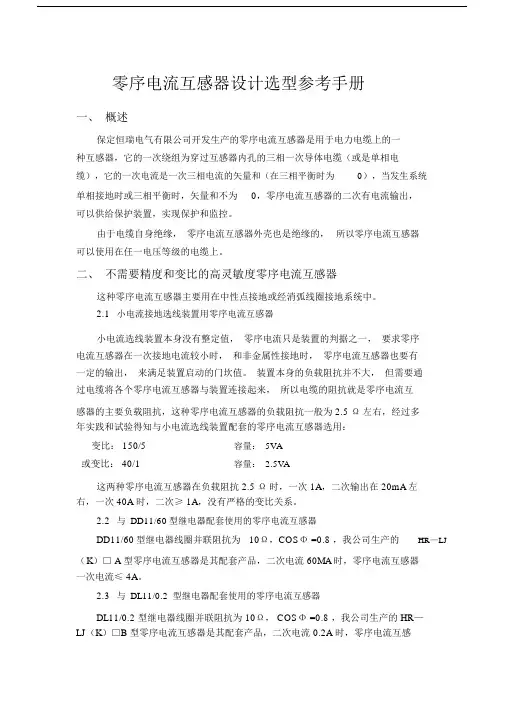

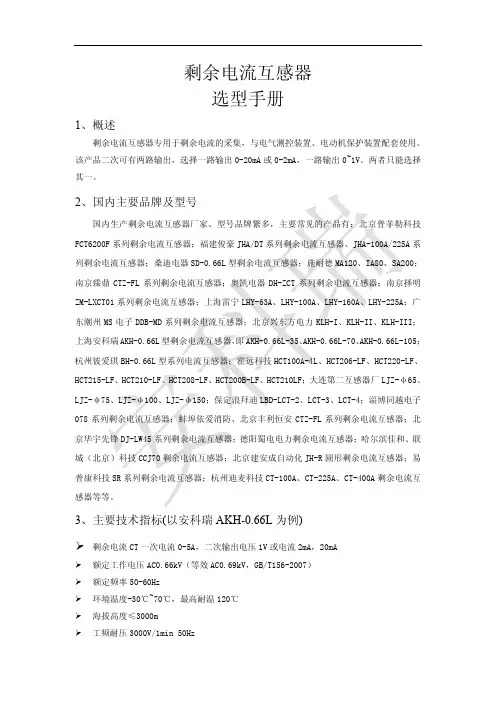

零序电流互感器设计选型参考手册一、概述保定恒瑞电气有限公司开发生产的零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。

由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。

二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点接地或经消弧线圈接地系统中。

2.1小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为 2.5 Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比： 150/5容量：5VA或变比： 40/1容量： 2.5VA这两种零序电流互感器在负载阻抗 2.5 Ω时，一次 1A，二次输出在 20mA左右，一次 40A 时，二次≥ 1A，没有严格的变比关系。

2.2与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ =0.8 ，我公司生产的HR—LJ （K）□ A 型零序电流互感器是其配套产品，二次电流 60MA时，零序电流互感器一次电流≤ 4A。

2.3与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2 型继电器线圈并联阻抗为 10Ω， COSΦ =0.8 ，我公司生产的 HR—LJ（K）□B 型零序电流互感器是其配套产品，二次电流 0.2A 时，零序电流互感器一次电流≤ 10A。

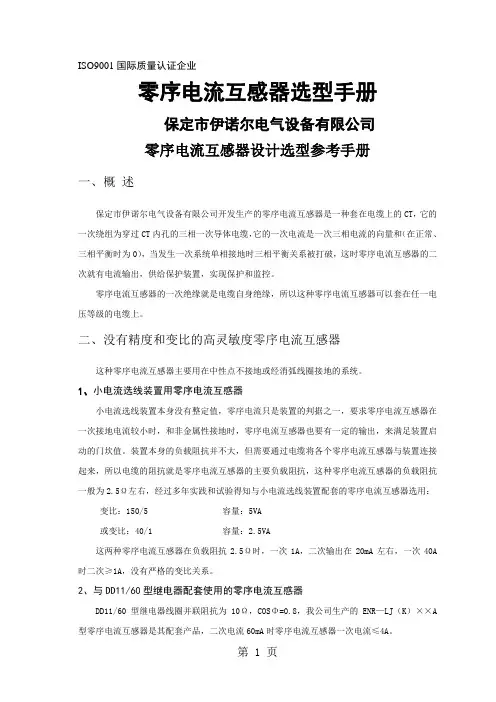

零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。

零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。

二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。

1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。

2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。

3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。

ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。

零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。

二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。

1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A 时二次≥1A，没有严格的变比关系。

2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××A 型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。

3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××B 型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

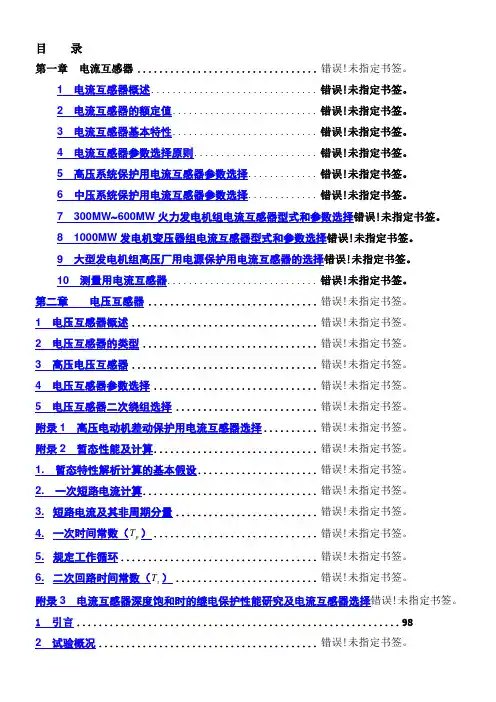

目录第一章电流互感器 ................................. 错误!未指定书签。

1 电流互感器概述............................... 错误!未指定书签。

2 电流互感器的额定值........................... 错误!未指定书签。

3 电流互感器基本特性........................... 错误!未指定书签。

4 电流互感器参数选择原则....................... 错误!未指定书签。

5 高压系统保护用电流互感器参数选择............. 错误!未指定书签。

6 中压系统保护用电流互感器参数选择............. 错误!未指定书签。

7 300MW 600MW火力发电机组电流互感器型式和参数选择错误!未指定书签。

8 1000MW发电机变压器组电流互感器型式和参数选择错误!未指定书签。

9 大型发电机组高压厂用电源保护用电流互感器的选择错误!未指定书签。

10 测量用电流互感器............................ 错误!未指定书签。

第二章电压互感器 ............................... 错误!未指定书签。

1 电压互感器概述.................................. 错误!未指定书签。

2 电压互感器的类型................................ 错误!未指定书签。

3 高压电压互感器.................................. 错误!未指定书签。

4 电压互感器参数选择.............................. 错误!未指定书签。

5 电压互感器二次绕组选择.......................... 错误!未指定书签。

附录1 高压电动机差动保护用电流互感器选择.......... 错误!未指定书签。

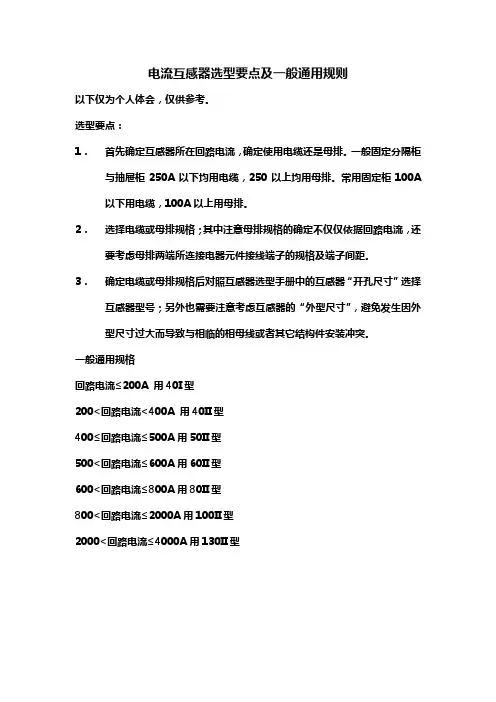

电流互感器选型要点及一般通用规则
以下仅为个人体会，仅供参考。

选型要点：
1．首先确定互感器所在回路电流，确定使用电缆还是母排。

一般固定分隔柜与抽屉柜250A以下均用电缆，250以上均用母排。

常用固定柜100A以下用电缆，100A以上用母排。

2．选择电缆或母排规格；其中注意母排规格的确定不仅仅依据回路电流，还要考虑母排两端所连接电器元件接线端子的规格及端子间距。

3．确定电缆或母排规格后对照互感器选型手册中的互感器“开孔尺寸”选择互感器型号；另外也需要注意考虑互感器的“外型尺寸”，避免发生因外型尺寸过大而导致与相临的相母线或者其它结构件安装冲突。

一般通用规格
回路电流≤200A 用40I型
200<回路电流<400A 用40II型
400≤回路电流≤500A用50II型
500<回路电流≤600A用60II型
600<回路电流≤800A用80II型
800<回路电流≤2000A用100II型
2000<回路电流≤4000A用130II型。

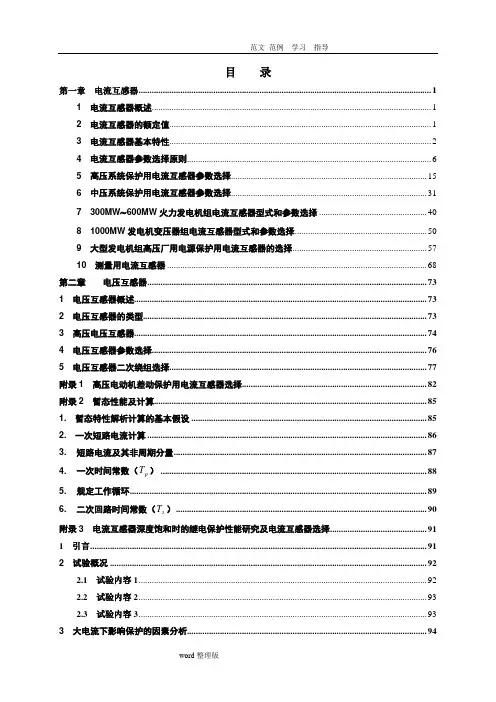

【最新整理，下载后即可编辑】目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (31)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择 (82)附录2 暂态性能及计算 (85)1. 暂态特性解析计算的基本假设 (85)2. 一次短路电流计算 (86)3.短路电流及其非周期分量 (87)4.一次时间常数（T） (88)p5.规定工作循环 (89)6.二次回路时间常数（T） (90)s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验内容1 (92)2.2 试验内容2 (93)2.3 试验内容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置内部小CT的影响 (96)3.6 模数转换（A/D）范围的影响 (96)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (97)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。

电流互感器设计选型参考手册保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。

零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。

这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。

1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。

2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA 时零序电流互感器一次电流≤4A。

3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A 时零序电流互感器一次电流≤10A。

1、国家标准GB1208—1997国标中规定，保护用电流互感器误差限值。
