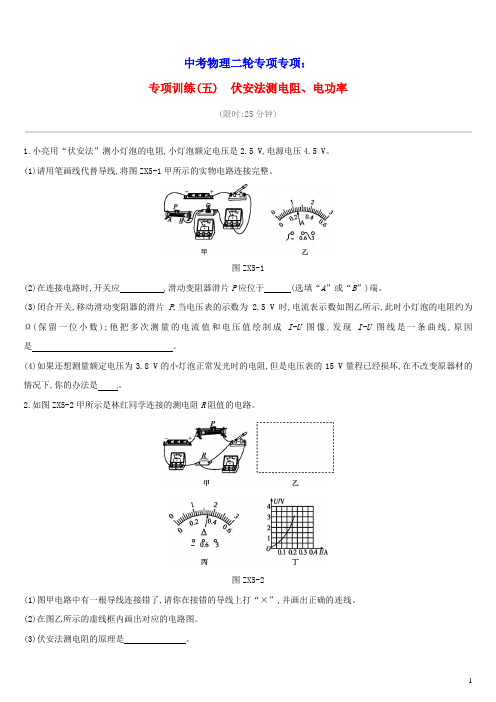

中考物理二轮专项专项：专项训练(五) 伏安法测电阻、电功率(限时:25分钟)1.小亮用“伏安法”测小灯泡的电阻,小灯泡额定电压是2.5 V,电源电压4.5 V。

(1)请用笔画线代替导线,将图ZX5-1甲所示的实物电路连接完整。

图ZX5-1(2)在连接电路时,开关应,滑动变阻器滑片P应位于(选填“A”或“B”)端。

(3)闭合开关,移动滑动变阻器的滑片P,当电压表的示数为 2.5 V时,电流表示数如图乙所示,此时小灯泡的电阻约为Ω(保留一位小数);他把多次测量的电流值和电压值绘制成I-U图像,发现I-U图线是一条曲线,原因是。

(4)如果还想测量额定电压为3.8 V的小灯泡正常发光时的电阻,但是电压表的15 V量程已经损坏,在不改变原器材的情况下,你的办法是。

2.如图ZX5-2甲所示是林红同学连接的测电阻R阻值的电路。

图ZX5-2(1)图甲电路中有一根导线连接错了,请你在接错的导线上打“×”,并画出正确的连线。

(2)在图乙所示的虚线框内画出对应的电路图。

(3)伏安法测电阻的原理是。

(4)当滑片P在某点时,电压表的示数是3.4 V,电流表示数如图丙所示,则被测电阻R的阻值是Ω。

(5)若闭合开关后发现电流表指针偏转,电压表指针没有偏转,该故障的原因是。

A.电阻R接线短路B.电阻R接线断路C.电源接触不良D.电流表接线短路(6)林红同学又做了“测量小灯泡电阻”的实验,分别记下了多组对应的电压表和电流表示数,并绘制了U-I图像,如图丁所示。

根据图像信息得知,当加在灯泡两端的电压为1.5 V时,小灯泡的电阻是Ω。

根据图像中的数据计算发现:小灯泡两端的电压不同时,灯丝的电阻不同,你认为原因可能是。

3.林红同学用如图ZX5-3甲所示的电路来测量一未知电阻R x的阻值。

图ZX5-3(1)请用笔画线代替导线,将图甲中实物图连接完整。

(使滑片向左移动时,电流表示数变大)(2)闭合开关后,当滑动电阻器的滑片向左移动到某一位置时,电压表的示数为 1.2 V,电流表的示数如图乙所示,则I= A,R x= Ω。

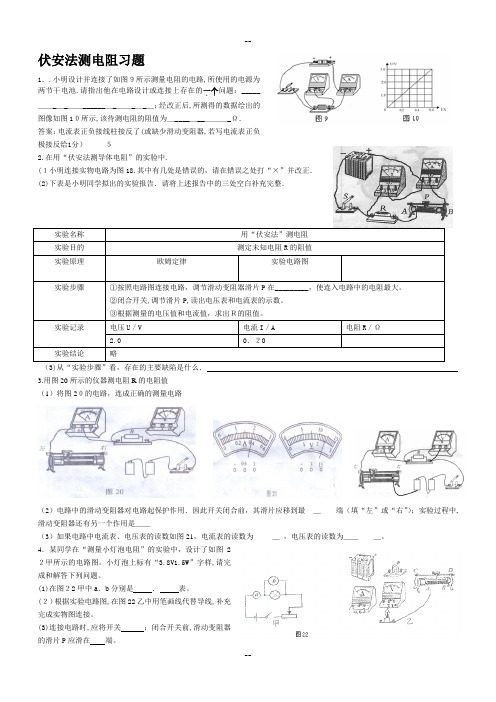

伏安法测电阻习题1．.小明设计并连接了如图９所示测量电阻的电路,所使用的电源为两节干电池.请指出他在电路设计或连接上存在的一个．．问题：_____＿＿_＿_＿＿______＿_＿＿_＿_＿；经改正后,所测得的数据绘出的图像如图1０所示,该待测电阻的阻值为＿____＿__＿＿＿_Ω．答案：电流表正负接线柱接反了(或缺少滑动变阻器,若写电流表正负极接反给1分）５2.在用“伏安法测导体电阻”的实验中.(１小明连接实物电路为图18.其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关,调节滑片P,读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出Ｒ的阻值。

实验记录电压U／V 电流I／A 电阻R／Ω2.0 0．２0实验结论略（3)从“实验步骤”看，存在的主要缺陷是什么．3.用图20所示的仪器测电阻R的电阻值（1）将图2０的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最__＿____端（填“左”或“右”）；实验过程中,滑动变阻器还有另一个作用是＿＿_____（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_____＿_，电压表的读数为＿＿____＿。

4．某同学在“测量小灯泡电阻”的实验中，设计了如图2２甲所示的电路图。

小灯泡上标有“3.8V1.5W”字样,请完成和解答下列问题。

(1)在图２2甲中a．b分别是．表。

(２）根据实验电路图,在图22乙中用笔画线代替导线,补充完成实物图连接。

(3)连接电路时,应将开关；闭合开关前,滑动变阻器的滑片P应滑在端。

(4）连接完电路后,闭合开关，无论怎样移动滑片Ｐ灯泡都不发光,电流表示数为零，电压表的示数为电源电压,这可能是由 于造成的。

图121.小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。

他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。

经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。

闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。

接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。

① 实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏； ② 请根据相关信息，将下表填写完整。

（计算电阻时，精确到0.1欧）.2.某小组同学做“用电流表、电压表测电阻”实验。

① 该实验的目的是： 。

② 为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。

（a ）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）。

（b ）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）。

小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。

3.小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变．①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图所示．接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是______．②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图所示一致．在小华同学前两次的实验中，______表的示数一定没有发生变化．③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为______欧．（计算结果保留一位小数）④本实验所用的电源电压为______伏，滑动变阻器的最大阻值为______欧．4.在用电压表和电流表测出导体电阻的实验中．（1）此实验的原理是______（2）在虚线框内画出实验电路图，并把图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是______和______，分别用______和______测量．（4）连接电路时，开关应______，闭合开关前滑动变阻器滑片应置于______端（填“左”或“右”），滑动变阻器的作用是：______（5）某次实验，电流表和电压表的示数如图2所示，该次实验测得的电阻R X为______欧．（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中______端移动（填“左”、“右”），此时电压表示数为______伏．（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故的原因是______．5.小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻Rx，电压表（0-15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．（1）小陆同学所用电源的电压U．（2）待测电阻Rx的阻值．（计算电阻时，精确到0.1欧）.6.你跟同桌小陈要做“伏安法测量小灯泡电功率”的实验，请回答下面的几个问题：（1）请在图1方框内画出该实验的电路图．（2）实验时，小陈刚连完最后一根导线，立即看到灯泡发出明亮的光．请你指出小陈在实验中两个操作不当之处：①_____ _②_____ _ （3）实验时选用的小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图2所示，此小灯泡的额定功率是______W．（4）小陈根据测量灯泡实际功率的多组实验数据作出了I-U图象，如图3所示，结果发现图象不是直线．这表明通过灯泡的电流与它两端的电压不成正比．小陈很纳闷，请你帮助他分析其中的原因．答：______．7.在“用电流表、电压表测电阻”的实验中，（1）连接电路时，电键应处于__ __状态，使用电流表时，必须使电流从它的______ 接线柱流入．（2）小明同学在实验时连接的电路如图所示，图中还有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，滑动变阻器的滑片P向右移动时，电压表示数变大．（3）该同学在实验时，多次改变滑动变阻器滑片的位置其目的是为了____ __．8.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图.（1）闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小.（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A.这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）.换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U0.9.小明同学在做“用电流表、电压表测电阻”的实验中，器材均完好，所用电源电压为6伏，滑动变阻器上标有“20Ω 2A”字样．（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（2）小明同学正确连接好电路，闭合电键后，电流表、电压表示数如下表所示．请你根据表中电流表、电压表示数可能出现的几种情况，帮助小明判断故障原因（均选填“待测电阻断路”、“待测电阻短路”、“滑动变阻器断路”或“滑动变阻器短路”）．电流表示数（A）电压表示数（V）故障原因 0.3 0 ______ 0 6 ______（3）经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移到中点位置时，电流表A的示数如图2所示，读数是______安，这时候测得的待测电阻的阻值是______欧．（4）为了减小实验误差，必须多次改变待测电阻两端的电压，可采用的操作方法是______．1.① 20;7.5②2.①会用电流表、电压表测电阻②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；变阻器连入电路处于电阻的最大值，可保护电路元件。

中考物理一轮复习电学实验：伏安法测电阻一、单选题1.如图是在实验室用伏安法测电阻的电路图，其中a 、b 电表应分别是( )A.a 为电流表，b 为电流表B.a 为电压表，b 为电压表C.a 为电流表，b 为电压表D.a 为电压表，b 为电流表2.如图是用“伏安法”测电阻时的两种接法，如果被测电阻的阻值较小，则( )A.甲方法的结果偏大B.乙方法的结果偏大C.两种方法的结果都偏大D.两种方法的结果都偏小3.在“用伏安法测电阻”的实验中，下列注意事项没有必要的是( )A.接电路时，先断开开关B.应从电源的正极开始连线，开关应靠近电源的正极C.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D.将滑动变阻器连入电路时，滑片应放在变阻器连入电路阻值最大的位置上二、实验题4.用“伏安法”测量定值电阻x R 的阻值，提供的实验器材有：待测电阻x R ，两节新干电池，电流表，电压表，滑动变阻器，开关及导线若干.（1）根据图甲中的电路图，用笔画线代替导线将图乙中的实物电路连接完整.（2）闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是________.（3）排除故障后，测得多组实验数据，各组数据对应的点已经描在图丙中，请在图丙中画出x R 的I U -图线，x R =________Ω（结果保留一位小数）.（4）电流表的电阻虽然很小，但也会影响本实验中x R 的测量结果，用图丁所示的电路进行测量可消除这个影响，0R 为定值电阻，实验步骤如下：①按照电路图连接电路，将滑动变阻器的滑片置于最大阻值处；②闭合开关________，移动滑动变阻器滑片，读出电压表的示数1U 和电流表的示数1I ； ③只闭合开关________，移动滑动变阻器滑片，读出电压表的示数2U 和电流表的示数2I ； ④待测电阻的阻值x R =________（用112U I U 、、和2I 表示）.5.用“伏安法”测未知电阻的阻值.（1）请用笔画线代替导线，将图甲所示的实物图连接完整.要求：滑动变阻器的滑片P 向右移动时，电流表示数变小.（2）小林闭合开关后，发现电流表示数为零，但电压表有示数，若此时电路中只有一处故障，则可能是待测电阻x R _______（选填“短路”或“断路”）.（3）小林排除故障后，闭合开关，调节滑动变阻器接入电路中的电阻，将多次测得的电压值和相应的电流值记录在表格中.有一次测量的电流表的示数如图乙所示，为_______A ；另一次测量的电压表的示数如图丙所示，为_______V.小林根据几组实验数据计算出x R 的值.小林进行了多次测量，其目的是______________.【拓展】另一组的小宇用相同的器材测电阻，并根据自己所记录的实验数据绘制了图丁所示的U I -图像，根据小宇的U I -图像可计算出待测电阻x R =_______Ω，电源电压是_______V.（实验过程中电源电压保持不变）6.某实验小组在实验室做“测量小灯泡正常发光时的电阻”实验.实验桌上提供了如下器材：标有“2.5 V ”的小灯泡（不发光时灯泡的电阻约为5 Ω）、电源、电流表、电压表、滑动变阻器、开关、导线若干.（1）请用笔画线代替导线将图甲中的电路连接完整.（2）闭合开关前，要将滑动变阻器的滑片置于最______（选填“左”或“右”）端.（3）闭合开关后发现灯泡不亮，电流表无示数，电压表有明显示数，则电路中可能存在的故障是____________.（4）改正电路后，小明闭合开关，实验中发现电压表的示数如图乙所示，应向______（选填“左”或“右”）移动滑动变阻器的滑片，直至电压表示数达到______V ，此时电流表的示数如图丙所示，故小灯泡正常发光时的电阻为______Ω（结果保留一位小数）.【拓展】实验小组的小红尝试将电流表改装成可直接测量未知电阻阻值的电表，并设计了如图丁所示的电路，因为电流表的示数随待测电阻阻值的变化而变化，并且它们是一一对应关系，因此将电流表表盘刻度改为与之对应的电阻值，即可直接读出被测电阻的阻值.已知电源电压为U ，定值电阻的阻值为0R ，在M N 、中间接上待测电阻x R ，此时，电流表的示数为I ，请写出待测电阻x R 的阻值表达式：x R ______（请用字母表达）.7.实践小组的同学们进行“伏安法测定小灯泡的电阻”实验，小灯泡的额定电压为2.5 V（阻值约为10 Ω），滑动变阻器规格为“20 Ω 1 A”.（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）.（2）滑动变阻器在实验中除保护电路外，还有_________的作用.同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是_________.（3）经检查无误后，接通电路，向左移动滑动变阻器的滑片P，当观察到_________时，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为_________Ω（保留一位小数）.继续向左移动滑片，则可能出现的现象有_________（写出一条即可）.（4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图像，分析图像可得出结论：_________.参考答案1.答案：C解析：由题图可知，a表串联在电路中，故a表是电流表，b表并联在R两端，故b表是电压表，故选C.2.答案：B解析：由题图甲可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，所测电压为真实值，由URI可知，测量结果偏小；由题图乙可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，所测电流为真实值，由U R I=可知，测量结果偏大；综上可知，B 正确.故选B.3.答案：B 解析：连接电路时，开关应断开，故A 不符合题意.连接电路时只要能正常快速连接即可，B 符合题意.在无法估计被测电压、电流的大小时，电压表、电流表应选用较大的量程，这样可以保护电表，故C 不符合题意.将滑动变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为变阻器连入电路阻值最大的位置，这是为了保护电路，故D 不符合题意.故选B.4.答案：（1）如图1所示.（2）定值电阻x R 断路（或电流表断路）（3）如图2所示.5.4（5.3~5.6皆可）（4）②12S S 、③1S ④2121U U I I - 解析：（2）闭合开关，电流表示数始终为零，则电路中某处发生了断路，移动滑片时，电压表的示数较大且不变，说明故障可能为定值电阻x R 断路或电流表断路.（3）根据实验数据作出I U -图像，从图中任取一点，比如当电压为2.6 V 时，对应的电流为0.48 A ，则 2.6V 5.4Ω0.48Ax U R I ==≈. （4）②闭合开关12S S 、时，x R 被短路，电压表测量0R与电流表两端的电压之和，由欧姆定律可得，10A 1U R R I +=；③断开2S ，只闭合开关1S 时，电压表测量0x R R 、和电流表两端的电压之和，则20A 2x U R R R I ++=.④由②③可得，2121x U U R I I =-. 5.答案：（1）如图所示.（2）断路（3）0.28；2.6；减小误差【拓展】10；3解析：（1）滑动变阻器的滑片P 向右移动时，电流表的示数变小，则滑动变阻器连入电路中的电阻变大，故应将滑动变阻器的左下接线柱连入电路中.（2）若待测电阻短路，则电压表的示数为零，不符合题意；若待测电阻断路，则电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意.因此电路中的故障是待测电阻x R 断路.【拓展】待测电阻与滑动变阻器串联，当滑动变阻器连入电路的电阻变小时，由欧姆定律可知，电路中的电流变大，根据U IR =，可知待测电阻两端的电压变大，由串联电路的电压规律可知，滑动变阻器两端的电压变小，结合题图丁所示的U I -图像可知，小宇在实验中将电压表并联在了滑动变阻器的两端.设电源电压为U ，根据串联电路的规律和欧姆定律可得， 2.5V 0.05A x U R +=⨯①，2V 0.1A x U R =+⨯②，由①②解得，10V ,3x R U =Ω=.6.答案：（1）如图所示.（2）左（3）小灯泡断路（或灯泡接线柱接触不良，合理即可）（4）右；2.5；7.4 【拓展】0U R I- 解析：（2）闭合开关前，应将滑动变阻器的滑片置于阻值最大处，所以滑片应滑到最左端. （3）闭合开关后，发现灯泡不亮，电流表无示数，说明电路中有断路，又因为电压表有明显示数，则可判断出与电压表并联的部分出现了断路，因此故障可能是小灯泡断路或灯泡接线柱接触不良.（4）由题图乙可知，电压表的示数为1.5 V ，为使小灯泡正常发光，应增大小灯泡两端电压，减小滑动变阻器接入电路的电阻，故应向右移动滑片，使电压表的示数为2.5 V ，此时电流表的示数为0.34 A ，则小灯泡正常发光时的电阻 2.5V 7.4Ω0.34AR =≈. 【拓展】由题图丁可知，闭合开关后，0R 与x R 串联，根据欧姆定律和串联电路的特点可得，0()x U I R R =+，解得0x U R R I=-. 7.答案：（1）如图所示.（2）改变小灯泡两端电压；电路连接过程中开关未断开（3）电压表示数为2.5 V ；8.3；小灯泡变亮（合理即可）（4）小灯泡两端电压与通过它的电流之比不是定值（合理即可）解析：（1）小灯泡正常发光时，通过它的电流约为 2.5V 0.25A 10ΩU I R ===额，故电流表应选0~0.6 A 量程，电压表应并联在小灯泡两端，如图所示.（2）实验中，滑动变阻器的作用是保护电路和改变小灯泡两端的电压；刚接好最后一根导线，灯泡就立即发光，说明同学们在连接电路时未断开开关.（3）由题可知小灯泡的额定电压是2.5 V ，电压表测量小灯泡两端的电压，所以在移动滑动变阻器的滑片时，当观察到电压表示数为2.5 V 时，表明小灯泡正常发光.题图乙中电流表的示数为0.3 A ，可得小灯泡正常发光时的阻值L 2.5V 8.3Ω0.3A U R I ==≈额额.继续向左移动滑片，滑动变阻器接入电路的阻值变小，由串联电路的分压规律，可知小灯泡两端的电压增大，小灯泡的实际功率变大，小灯泡变亮，当小灯泡两端电压过大时，小灯泡可能会烧坏.（4）由题图丙可得，小灯泡两端的电压与通过它的电流的比值不是定值，小灯泡的阻值随其两端电压的增大而增大.。

伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。

两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。

（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到（选填“A”或“B”）端。

（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为伏，电流表示数为安。

5101220.43011500.2AV AV0300.6图18（b）（a）（3）甲同学继续移动滑片获取多组数据，其目的是。

（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（选填“是”或“否”），并简述你的理由：。

物理量电压电流电阻电阻平均值实验序号（伏）（安）（欧）（欧）1 2 313.540.10.340.42///2．为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。

小红和小华分别设计了图12甲、乙所示的实验电路图。

①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________；③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。

（a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。

________________________________________（b）请在下表中补上实验数据表格的有关栏目。

3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。

小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。

②________，记录电流表的示数I ；③ ， 。

④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路，测量电阻R x 的阻值。

（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。

（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。

丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。

（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。

（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。

伏安法测电阻配套训练卷B一、选择题1.某同学用如图所示的电路测一个电阻的阻值，两表的量程都选择正确，但连接时，不慎把两表的位置对调接入了电路，闭合开关后，则（）。

A.电流表、电压表都可能被烧坏B.电流表烧坏，电压表读数为零C.电流表有读数，电压表读数为零D.电流表读数几乎为零，电压表有读数2.在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）。

A.连接电路之前，先断开开关B.应先从电源的正极开始连接，开关应靠近电源的正极C.在无法估计被测值大小时，电流表、电压表应选用较大的量程D.不能把电流表直接接在电源的两极上3.如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P（）。

A.向左移动B.向右移动C.向左向右移动都可以D.条件不足，无法判断4．一段均匀的电阻线，接在6V的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为（）A．600mA B．0.18 A C．1.8 A D．1.2A 5．一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A时（）A．导体两端的电压增加0.2V B．导体两端的电压保持不变C．导体的电阻减小2 ΩD．导体的电阻仍为10 Ω6．如图2所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。

过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是 ( )A．灯L发生了断路B．灯L发生了短路C．电阻R出现断路D．电阻R出现短路7．如图3所示，电源电压保持不变。

当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。

则电阻R1与R2的比值为（）A、1:3B、3：lC、2:3D、3：28．如图18所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1。

当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．2:1 B．2:3 C．3:1 C．3:2二、填空题1.在用电压表、电流表测电阻的实验中，根据测量数据，可利用公式_______计算出小灯泡的电阻。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

北京市西城区普通中学2018届初三物理中考复习“伏安法”测电阻专项训练1. 小明同学在做“用伏安法测电阻”实验时，误将电流表和电压表位置调换了位置，闭合开关S后，下列现象中会发生的是( )A．电压表烧坏 B．电流表烧坏C．小灯泡烧坏 D．小灯泡不亮2. 在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是( ) A．接电路时，先断开开关B．将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上C．应从电源的正极开始连线，开关应靠近电源的正极D．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程3. 在“用电流表、电压表测电阻”的实验中，滑动变阻器不能起到的作用是( ) A．改变被测电阻两端的电压 B．改变被测电阻的阻值C．改变电路中的电流 D．保护电路4. 大梦同学利用如图所示电路进行电阻测量，下列说法正确的是( )A．闭合开关前，滑片P应滑到A端B．移动P多测量几次，结果更准确C．当电阻R断路时，电压表示数一定是零D.连接电路时，开关要闭合5. “伏安法”测量导体电阻时，切勿只测一组数据，易带来较大偶然误差。

应多测几组数据，分析求出对应的_____________，最后求平均值。

6. “伏安法”测量灯泡正常发光时的灯丝电阻时，只需测量灯泡在正常工作情况下的电压、电流值，即：___________、_____________，不需要测量多组数据取平均值。

7. 如图甲所示是某同学设计的“伏安法”测电阻实验电路图，图中a是_______表，b是______表，若电压表的示数为6 V，电流表的示数如图乙所示，则待测电阻R的阻值为________Ω。

8. 在“测量小灯泡电阻”的实验中：(1)如图是某同学连接的实物图，有两个实物接错了。

请指出：_______________；_________。

(2)某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？_______，其原因是_________________________。
