伏安法测电阻练习题

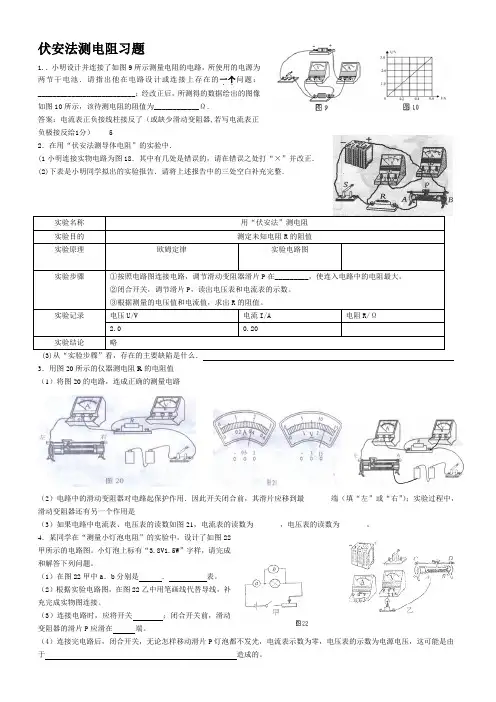

伏安法测电阻习题1.．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 52．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．3．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

4．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。

（1）在图22甲中a．b分别是．表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片P应滑在端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于造成的。

实验：伏安法测电阻1、用伏安法测电阻有电流表外接法与电流表内接法两种，下列说法中正确的是（）A．若R x≫R V，用外接法测得R x的值误差较小B．若R x≪R V，用外接法测得R x的值误差较小C．若R x≫R A，用内接法测得R x的值误差较小D．无论R x之值如何，用外接法测得R x的值总比真实值小，用内接法测得R x的值总比真实值大答案：BCD2、如图所示，有一未知电阻R x，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为6V、0.15A，接b时得到数据为5.8V、0.2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是（）A．29Ω，大于真实值B．40Ω，大于真实值C．29Ω，小于真实值D．40Ω，小于真实值【答案】B3、如图为伏安法测电阻的一种常用电路，以下分析正确的是（）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在变阻器的正中间【答案】A4、用伏安法测电阻，当被测电阻的阻值不能估计时可采用试触的办法，如图所示，让电压表一端接在电路上的a点，另一端先后接到b点和c点，注意观察两个电表的示数．若电流表示数有明显变化，则待测电阻跟________表的内阻可比拟，电压表应接在a、________两点．若电压表的示数有显著变化，则待测电阻值跟________表的内阻可比拟，电压表应接在a、________两点。

【答案】电压c电流 b5、有一个电阻R x，其阻值大约是10Ω，请选择适当的器材，以便测量其阻值．可供选择的器材是：电源E：电动势4.5V、内阻不计电压表V1：量程为5V、内阻10kΩ电压表V2：量程为3V、内阻6kΩ电流表A1：量程为300mA、内阻4Ω电流表A 2：量程为500mA 、内阻2Ω滑动变阻器R 1：最大阻值40Ω、额定电流1.5A 滑动变阻值500Ω、额定电流0.5A 开关和若干根导线．画出实验电路图，并标出所选用仪器的符号。

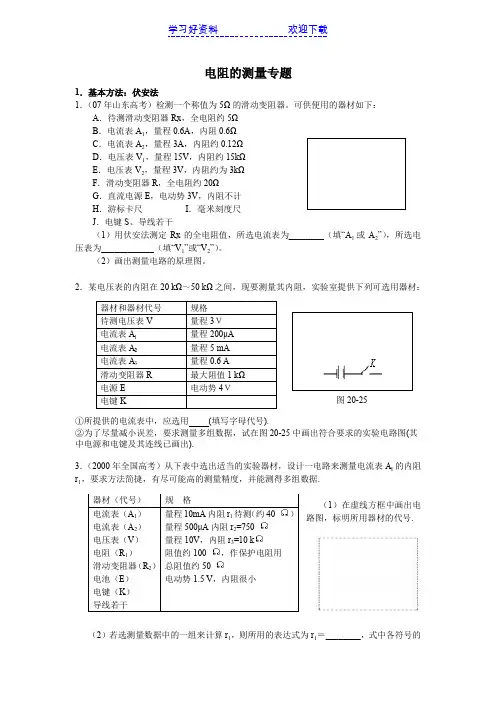

电阻的测量专题1．基本方法：伏安法 1．（07年山东高考）检测一个称值为5Ω的滑动变阻器。

可供便用的器材如下：A ．待测滑动变阻器Rx ，全电阻约5ΩB ．电流表A 1，量程0.6A ，内阻0.6ΩC ．电流表A 2，量程3A ，内阻约0.12ΩD ．电压表V 1，量程15V ，内阻约15kΩE ．电压表V 2，量程3V ，内阻约为3kΩF ．滑动变阻器R ，全电阻约20ΩG ．直流电源E ，电动势3V ，内阻不计 H ．游标卡尺 I ．毫米刻度尺 J ．电键S 、导线若干（1）用伏安法测定Rx 的全电阻值，所选电流表为________（填“A 1或A 2”），所选电压表为____________（填“V 1”或“V 2”）。

（2）画出测量电路的原理图。

2．某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可选用器材：图20-25①所提供的电流表中，应选用 (填写字母代号).②为了尽量减小误差，要求测量多组数据，试在图20-25中画出符合要求的实验电路图(其中电源和电键及其连线已画出). 3．（2000年全国高考）从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据.（1）在虚线方框中画出电路图，标明所用器材的代号.（2）若选测量数据中的一组来计算r 1，则所用的表达式为r 1＝________，式中各符号的=10 k，作保护电阻用甲 乙意义是：_______________________.4．有一内阻未知（约25kΩ ~ 35kΩ）、量程未知（约25V ~ 35V ），共有30个均匀小格的直流电压表V ．（1）用多用表的欧姆档测量其内阻，多用表刻度盘上电阻刻度中间值为20．实验时应将选择开关拨至倍率“×_______”，多用表的红表笔与电压表V 的（“正”或“负”）的接线柱相连。

（2）若在实验过程中测得该电压表内阻为30kΩ，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．标准电压表V 1 （量程3V ，内阻3KΩ） 电流表A （量程0~3A ，内阻未知） 滑动变阻器R （总阻值1kΩ）稳压电源E （30V ，内阻不能忽略） 电键、导线若干①在右边方框中画出实验电路图 ②选用记录数据中任一组，写出计算量程的表达式U m = ______________．式中各字母的意义是：_________________________________．5．用已调到直流电压量程10V 挡的多用电表V 1，来尽可能精确地测出量程为3V 的电压表V 2的内阻R 2V 。

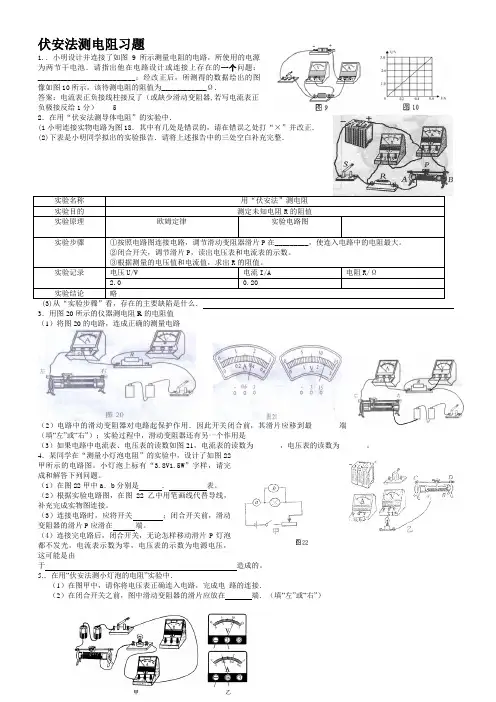

伏安法测电阻习题1.．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 52．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．从“实验步骤”看，存在的主要缺陷是什么．3．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

4．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。

（1）在图22甲中a．b分别是．表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片P应滑在端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于造成的。

5.．在用“伏安法测小灯泡的电阻”实验中．（1）在图甲中，请你将电压表正确连入电路，完成电路的连接．（2）在闭合开关之前，图中滑动变阻器的滑片应放在端．（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V ，灯泡的电阻R L = Ω．（4）小明同学在做实验时，电路连接无误． 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零． 该故障的原因可能是 ．（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的功率． 由图乙两表示数可求出小灯泡的功率P = W ．6.．图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图灯泡的额定电压是2. 5V ，电阻约9Ω。

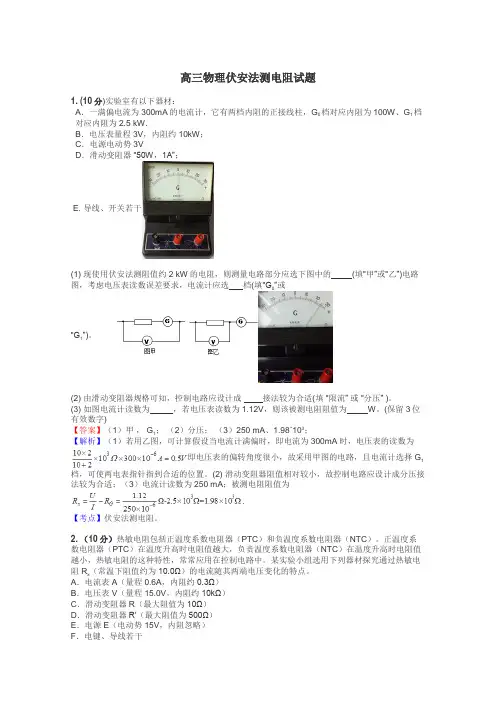

高三物理伏安法测电阻试题1.(10分)实验室有以下器材：A．一满偏电流为300mA的电流计，它有两档内阻的正接线柱，G0档对应内阻为100W、G1档对应内阻为2.5 kW.B．电压表量程3V，内阻约10kW；C．电源电动势3VD．滑动变阻器“50W，1A”；E. 导线、开关若干(1) 现使用伏安法测阻值约2 kW的电阻，则测量电路部分应选下图中的 (填“甲”或“乙”)电路图，考虑电压表读数误差要求，电流计应选档(填“G”或“G1”)。

(2) 由滑动变阻器规格可知，控制电路应设计成接法较为合适(填“限流” 或“分压” )。

(3) 如图电流计读数为，若电压表读数为1.12V，则该被测电阻阻值为 W。

(保留3位有效数字)【答案】（1）甲， G1；（2）分压；（3）250 mA、1.98´103；【解析】（1）若用乙图，可计算假设当电流计满偏时，即电流为300mA时，电压表的读数为即电压表的偏转角度很小，故采用甲图的电路，且电流计选择G1档，可使两电表指针指到合适的位置。

(2) 滑动变阻器阻值相对较小，故控制电路应设计成分压接法较为合适；（3）电流计读数为250 mA；被测电阻阻值为.【考点】伏安法测电阻。

2.（10分）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）。

正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。

某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。

A．电流表A（量程0.6A，内阻约0.3Ω）B．电压表V（量程15.0V，内阻约10kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势15V，内阻忽略）F．电键、导线若干①实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器。

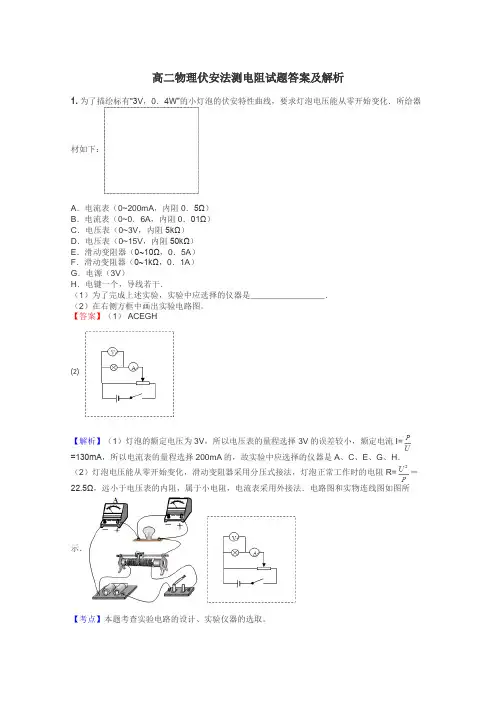

高二物理伏安法测电阻试题答案及解析1.为了描绘标有“3V，0．4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：A．电流表（0~200mA，内阻0．5Ω）B．电流表（0~0．6A，内阻0．01Ω）C．电压表（0~3V，内阻5kΩ）D．电压表（0~15V，内阻50kΩ）E．滑动变阻器（0~10Ω，0．5A）F．滑动变阻器（0~1kΩ，0．1A）G．电源（3V）H．电键一个，导线若干．（1）为了完成上述实验，实验中应选择的仪器是________________．（2）在右侧方框中画出实验电路图。

【答案】（1） ACEGH⑵【解析】（1）灯泡的额定电压为3V，所以电压表的量程选择3V的误差较小，额定电流I=≈130mA，所以电流表的量程选择200mA的，故实验中应选择的仪器是A、C、E、G、H．（2）灯泡电压能从零开始变化，滑动变阻器采用分压式接法，灯泡正常工作时的电阻R=＝22.5Ω，远小于电压表的内阻，属于小电阻，电流表采用外接法．电路图和实物连线图如图所示．【考点】本题考查实验电路的设计、实验仪器的选取。

2.两只电阻的伏安特性曲线如图所示，则下列说法中正确的是（）A．两电阻的阻值为R1大于R2B．两电阻串联在电路中时，R1两端电压大于R2两端电压C．两电阻串联在电路中时，R1消耗的功率小于R2消耗的功率D．两电阻并联在电路中时，R1的电流小于R2的电流【答案】C【解析】A、I-U图线斜率的倒数为导体的电阻值，由图可得大于；错误B、两电阻串联在电路中时，电流相等，由可知两端电压小于两端电压；错误C、两电阻串联在电路中时，电流相等，由可知消耗的功率小于消耗的功率；正确D、两电阻并联在电路中时，电压相等，由知的电流大于的电流；错误故选C【考点】欧姆定律点评：I-U图线斜率的倒数为导体的电阻值，比较两电阻大小，两电阻串联在电路中时，电流相等，两电阻并联在电路中时，电压相等。

3.两电阻R1、R2中的电流I和电压U的关系图线如图所示，可知两电阻的大小之比R1：R2等于（）A．1：3B．3：1C．1：D．：1【答案】A【解析】由I-U图像的斜率是电阻的倒数，得到，，R1：R2=1：3，A对；BCD错。

专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。

求：①电压表的量程是伏。

②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻R x的阻值。

【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。

【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。

伏安法测电阻习题1.．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 52．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．3．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

4．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。

（1）在图22甲中a．b分别是．表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片P应滑在端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于造成的。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

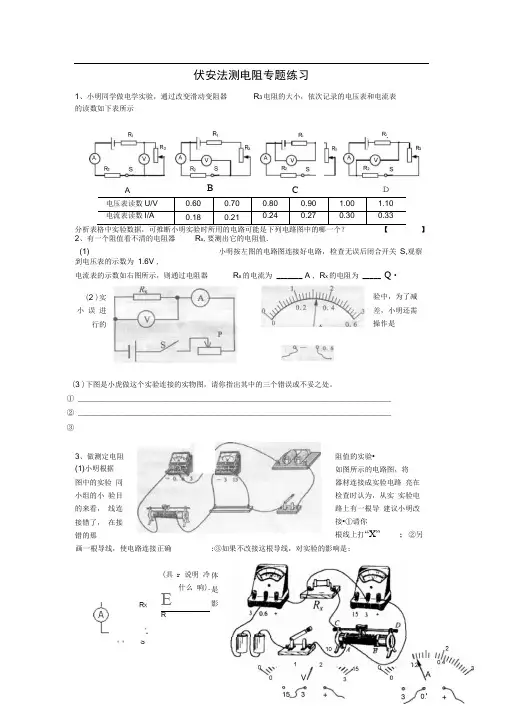

根线上打“X”；②另画一根导线，使电路连接正确;③如果不改接这根导线，对实验的影响是:(具 r 说明 冷什么 响). ER伏安法测电阻专题练习1、小明同学做电学实验，通过改变滑动变阻器R 3电阻的大小，依次记录的电压表和电流表的读数如下表所示电压表读数U/V 0.60 0.70 0.80 0.90 1.00 1.10 电流表读数I/A0.180.210.240.270.300.33】2、有一个阻值看不清的电阻器 R x ,要测出它的电阻值.(1)小明按左图的电路图连接好电路， 检查无误后闭合开关 S,观察到电压表的示数为 1.6V ,电流表的示数如右图所示，则通过电阻器 R x 的电流为 _______ A , R x 的电阻为 _____ Q •(3 )下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。

① ____________________________________________________________________________ ② ____________________________________________________________________________ ③ABR iR i(2 )实 小 误 进行的验中，为了减 差，小明还需 操作是图中的实验 同小组的小 验目的来看， 线连接错了， 在接错的那3、做测定电阻 (1)小明根据阻值的实验•如图所示的电路图，将 器材连接成实验电路 亮在检查时认为，从实 实验电路上有一根导 建议小明改接•①请你 体是影C6---- —C —1(2) 小明将电路改接正确后， 合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是 ____________ V ，电流表的读数是 _________ A ，被测电阻R x 的阻值是 _________ Q .(3) 小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验•你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议：____________________________________________________________________________________________________________________________________________________________ ?②你提出这个建议的目的是： ___________________________________________________________ .4、我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差•初中电学实验 中所用电流表的准确度等级一般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5% .下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差(即最大绝对误差与电流表读数之比的百分数)之间的关系.角度越大，百分误差 ______________ (选填"越大”"越小”或“不变”).(3) 如果用准确度等级是 2.5级的电流表进行测量时要 求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的 ___________________ .5、给出下列器材：A .电压为3V 的电源；B.量程为3V 的电压表；C.量程为15V 的电压表；D.量程为0.6A 的 电流表；E.量程为3A 的电流表； F 滑动变阻器；G 开关及导线.现在要测量一个约为 10Q 电阻R x 的阻值•(1) 为了提高实验准确度，应选择器材A 、F 、G 和_、_ (填写器材代号)。

伏安法测电阻1．小明利用干电池、电压表、电流表、滑动变阻器（10Ω 1A）、电键、导线测未知电阻Rx（约5Ω）的阻值．（1）小明连接好电路如图（甲）所示，小芳检查后发现电路连接有两处错误．请在连接错误导线上打“×”并将正确连接画出来．实验次数 1 2 3 4U/V _ 2.00 1.50 1.00I/A _ 0.40 0.31 0.22（2）改正错误后，移动滑片到某一位置，电压表和电流表示数如图（乙）所示，请将电表示数填在上表中空白处．改变滑片的位置，得到多组电压和电流数值如表所示．___,____（3）若电压表已损坏，另外找来一个开关和足够的导线，利用这些器材测出未知电阻Rx 的阻值．①把你设计的电路图画在虚线框内．（_____________）②简述实验步骤，并用相应的符号表示测出的物理量____________③用测出的物理量和已知量表示未知电阻的阻值Rx．____________-④请你对你设计的实验作出评价．_____________2．在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、正常发光时电压是3.8V的小灯泡，阻值约为10Ω、标有“20Ω，1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：________；________．（3）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值________，（选填“相同”或“不同”）其原因是________．实验次数 1 2 3电压U/V 2.0 3.0 3.8电流I/A 0.33 0.34 0.40电阻R/Ω 6.0 8.8 9.53．小丽同学手里有一个标有“3.8V”字样小灯泡，她想知道小灯泡正常工作时的电阻，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变．（1）小丽测小灯泡电阻的实验原理是________ ．（2）请你用笔画线代替导线，将图甲中的实物连接完整（要求滑片向右移灯泡变亮），并在虚线框内画出电路图．（3）闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因是________ ．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，小灯泡正常工作时的电阻是________ Ω．（5）完成上述实验后，小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：①连接好实验电路，闭合开关S1，将开关S2拨到触点________ （选填“1”或“2”），移动滑片，使电压表的示数为________ V．②保持滑片的位置不动，再将开关S2拨到触点________ （选填“1”或“2”），读出电压表的示数为U．③小灯泡额定功率的表达式为P额=________ （用已知量和测量量表示）．4．用伏安法测电阻，实验电路图如图，电源电压保持不变。

伏安法测电阻（2）1.小明对2B铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值。

（1）图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出。

（2）小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U-I图上，如图2所示。

在图中，由电流表外接法得到的数据点是用_______（填“О”或“Х”）表示的。

（3）请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为______Ω。

2.某同学通过实验测定一个阻值约为5 Ω的电阻R x的阻值．(1)现有电源(4V，内阻可不计)、滑动变阻器(0～50 Ω，额定电流2A)、开关和导线若干，以及下列电表：A．电流表(0～3 A，内阻约0.025 Ω)B．电流表(0～0.6 A，内阻约0.125 Ω)C．电压表(0～3 V，内阻约3 kΩ)D．电压表(0～15 V，内阻约15 kΩ)为减小测量误差，在实验中，电流表应选用________，电压表应选用_____ ___(选填器材前的字母)；实验电路应采用图中的________(选填“甲”或“乙”)．(2)下图是测量R x的实验器材实物图，图中已连接了部分导线．请根据在(1)问中所选的电路图，用笔画线代替导线补充完成图中实物间的连线．(3)接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U.某次电表示数如图所示，可得该电阻的测量值R x ＝＝________Ω(保留两位有效数字)．(4)若在(1)问中选用甲电路，产生误差的主要原因是__________________；若在(1)问中选用乙电路，产生误差的主要原因是________________________．(5)在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻R x两端的电压U也随之增加，下列反映Ux关系的示意图中正确的是________．3.用伏安法测量金属丝的电阻（阻值在4~8Ω之间），现提供图甲所示的实验器材。

高二物理伏安法测电阻试题1.如图3所示是某导体的伏安特性曲线，由图可知A．导体的电阻是25ΩB．导体的电阻是0. 04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V【答案】ACD【解析】由图线可知，该导体元件为线性元件，根据可知，图线的斜率表示导体电阻的倒数，所以可知导体电阻为25Ω，所以A正确、B错误；当导体两端加电压为10V时，由欧姆定律可知，通过导体的电流，所以C正确；同理，当导体中的电流为0.1A时，导体两端所加电压，所以D正确；【考点】伏安特性曲线2.小灯泡通电后，其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法不正确的是()A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为C．对应P点，小灯泡的电阻为D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】B【解析】I-U图象的斜率倒数的物理意义表示电阻值,因此随U增大,小灯泡的电阻增大,A对；对于可变电阻而言,R=U/I,所以P点对应电阻R=U1/I2,不能用R=ΔU/ΔI来计算,B错；C对；由功率P=UI可知小灯泡在P点的功率为图中矩形PQOM所围的面积，D对；【考点】考查伏安特性曲线的理解和应用点评：本题应注意R=U/I和两个公式的联系和区别，对于变化的电阻公式不再适用，而对于恒定不变的电阻两个公式都适用3.为探究小灯泡L的伏安特性，连好如图甲所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I图像应是（）。

【答案】C【解析】本题考查的是“探究小灯泡的伏安特性曲线”的实验问题。

当滑动变阻器在最左端是，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光。

伏安法测电阻专题练习1、用伏安法较准确测量一个阻值约50 欧的定值电阻，器材规格如下：A 、电池组（6 伏，内阻很小）B 、电流表（0—50毫安，内阻20 欧）C 、电压表（0—3 伏，内阻5 千欧）D 、滑动变阻器（0—10 欧，1安）E 、电键一个，导线若干条，由以上所提供的实验器材，判断电流表应采用哪种接法？2、某电压表的内阻在20k Q ~50k之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V （量程3V ）电流表A 1 （量程200卩A）电流表 A 2（量程5mA ）电流表 A 3（量程0．6A ）滑动变阻器R （最大阻值1k 0）电源£ （电动势4V ）电键K1）所提供的电流表中，应选用填写字母代号）。

（2）为了尽量减小误差，要求测多组数据，试在图中方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）。

3、有一个小灯泡上标有“ 6V0.1A字样，现要测量该灯泡的伏安特性曲线（即U -I图象，有下列器材供选用：A .电压表（0-5V，内阻2k 0电压表（0-10V，内阻3.0K Q电流表（0-0.3A，内阻2.0 Q电流表（0-0.6A，内阻1.5 Q滑动变阻器（30 Q 2AF .滑动变阻器（100 Q 0.5A学生电源（直流9V，还有开关、导线等。

（1实验中所用的电压表应选,，电流表应选，滑动变阻器应选（2画出实验电路图，要求电压从0V开始测量。

4、有一电阻，其阻值在100QT2000之间，额定功率为25W，现用伏安法较准确地测量它的阻值，实验器材有：毫安表（量程50mA，内阻200，安培表（量程3A，内阻0.01 0,伏特表（量程5V，内阻10k 0，滑动变阻器（阻值200、2A，输出12V 的低压直流电源，以及电键，和若干导线。

为了保护电阻，被测电阻两端电压应控制在V以下。

应选用量程为的电流表；为得到较准确的实验结果，应选用图中的ft.|.>1 I5、用伏安法测量一只定值电阻的实验所需的器材实物如图，各器材规格为： ⑴待测电阻R X （约100Q ）⑵直流毫安表（量程0-10mA ，内阻50Q ）⑶直流电 压表（量程0-3V ，内阻5k Q ⑷直流电源（输出电压3V ，内阻可不计）⑸滑动 变阻器（0-15Q ，允许最大电流1A ）⑹电键一只，导线若干。

15.3“‘伏安法’测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是( )A.改变待测电阻两端的电压B.改变待测电阻中的电流C.为了使电流表能选用小量程而使测量结果更准确D.保护电路中的电路元件2.在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏B. 电流表和电源损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数3.在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A. B. C. D.5.如图所示是某同学测电阻的实验电路。

闭合开关,观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是( )A.滑动变阻器短路B.滑动变阻器连入电路中的阻值较大C.定值电阻开路D.定值电阻的阻值较大6.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.7.一个20Ω的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表、电压表选择的量程应为( )A.0～0.6A,0～3VB.0～0.6A,0～15VC.0～3A,0～3VD.0～3A,0～15V8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零9.小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，小红所连接的电路可能是下列电路图中的哪一个（）A. B.C. D.10.如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是( )A. 电流表烧坏B. 电压表烧坏C. 两表都烧坏D. 灯泡不亮11.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻12.某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（）A. B. C. D.13.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A. 小灯泡出现了短路B. 小灯泡出现了断路C. 选取的滑动变阻器阻值太小D. 电源电压太低14.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）A. 测量值等于电阻的实际阻值B. 测量值小于电阻的实际阻值C. 测量值大于电阻的实际阻值D. 以上三种情况都有可能二、填空题15.在测量小灯泡电阻试验中，________（能/不能）求平均值，因为________，测量定值电阻试验中________（能/不能）求平均值，原因________ 。

伏安法测电阻的实验探究练习题1. 小华和小明测量额定电压为2.5V的小灯泡正常工作时的电阻。

（1）如图甲是小明连接完成的电路，如果闭合开关，观察到的现象可能有________（说出一种即可）；经检查发现只有一根导线连接错误，请在这根导线上打“×”，并在图中正确连接，随后小明小组测量了三组数据，记录在表一中，其中第3次实验中电流表如图乙所示，对应的电流值为________A。

（2）另一组的小华也在图甲中进行了改进，向右移动滑片时将测量数据记录在表二中，分析数据，小华小组可能拆除某根导线后，用导线将电压表的负接线柱与甲图中接线柱________点相连。

表一表二实验次数123实验次数123电压U/V 1.0 2.0 3.0电压U/V 1.4 1.9 2.5电流I/A0.120.25☆电流I/A0.30.280.24（3）分析两组数据后可知，灯泡正常工作时的电阻为________Ω。

（4）请将两组数据进行处理后，作出灯泡的I−U图象（要求将6个数据描点清晰），根据图象可知，灯泡两端电压调为额定电压的一半，其实际功率________（选填“大于”“等于”或“小于”）其额定功率的四分之一。

2. 小丽要测定额定电压为3.8V的小灯泡正常发光时的电阻，她选择了一些器材进行实验连接成如图甲所示的电路，但电压表0∼15V量程损坏。

其中电源电压为6V恒定。

滑动变阻器上标有“20Ω 1A”字样。

（1）将滑动变阻器滑片调至阻值最大处后闭合开关，________（选填“电压表”或“电流表”）会被损坏，但改变一根导线的连接方式后就可以使电路连接正确，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）将电路改正后再次闭合开关，灯泡不亮电压表和电流表均无示数，则电路中出现的故障为________（选填“滑动变阻器”或“灯泡”）断路，排除故障后调节滑动变阻器滑片，此时电压表示数为2.5V，需向________（选填“左”或“右”）调节滑动变阻器滑片使灯泡正常发光，此时电流表示数如图乙所示，灯泡电阻为________Ω。

专题训练伏安法测电阻1. (2019·安徽)图甲为伏安法测电阻的实验电路图。

（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“a”或“b”）端；（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。

产生该现象的原因可能是：________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω。

2．（2019·湘潭）在“测量电阻”的实验中，设计了如图所示的电路图。

（1）请根据电路图，用笔画线代替导线将图中的器材连接成完整电路。

（2）按图甲所示电路连接器材时，开关要处于（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应该滑到最（选填“左端”或“右端”）。

（3）闭合开关，将滑片P缓慢向右移动，电压表的示数将（选填“增大”或“减小”）。

（4）某次测量时，电压表的示数为1.5V，电流表的示数如图丙所示，为A，根据欧姆定律求出此时这个电阻R的阻值为欧姆。

（5）以上这种测量电阻的方法叫。

（6）为减小实验误差，我们应该多次进行正确测量，然后取电阻R的值。

3．（2019·大庆）用“伏安法”测量一只小灯泡的电阻。

甲乙实验数据表实验序号电压U/V 电流I/A 电阻R/Ω1 1.00 0.14 7.12 1.70 0.22 7.73 2.50（1）如图所示是实验电路图，图上的圆圈表示电表，其中a是，b是。

（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量部分记录见实验数据表。

若电压表的示数为2.50V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格（小数点后位数与已有的物理量位数相同）。

4．(2019·重庆B)小明同学在“伏安法测电阻”的实验中：（1）在连接电路时，开关S应处于的状态，滑动变阻器的滑片P应放在电阻最的位置。
