初中物理中考考点详解——伏安法测电阻

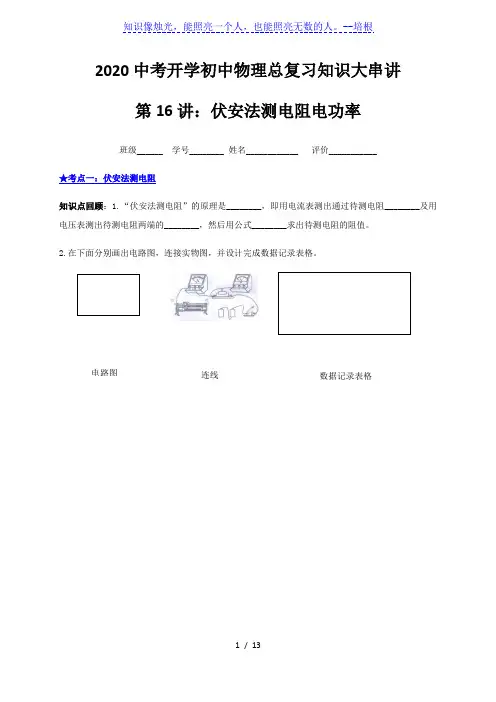

2020中考开学初中物理总复习知识大串讲第16讲：伏安法测电阻电功率班级______ 学号________ 姓名____________ 评价___________★考点一：伏安法测电阻知识点回顾：1.“伏安法测电阻”的原理是________，即用电流表测出通过待测电阻________及用电压表测出待测电阻两端的________，然后用公式________求出待测电阻的阻值。

2.在下面分别画出电路图，连接实物图，并设计完成数据记录表格。

数据记录表格连线电路图（a）图16电流表、电压表、滑动变阻器（标有“20 2A”字样）、开关以及导线若干，实验器材完好。

①他连接电路，将滑片放在阻值最大处，闭合开关时，发现电流表的示数为0.3安、电压表无示数，移动滑片，电流表示数发生改变，电压表始终无示数。

经检查后发现仅有一只电表连接错误，请指出电表连接中存在的问题。

_________②接着他重新正确连接电路，实验步骤正确。

闭合开关时，电压表示数为1.2伏；在移动变阻器滑片的过程中，电流表示数的变化范围为0.24安～1.2安；当移动变阻器滑片到某个位置时，电流表、电压表的示Array数如图16（a）（b）所示。

请根据相关信息将下表填写完整。

（计算电阻时，精确到0.1欧）_________ 针对练习：1．小明同学要测量某未知电阻的阻值（整个实验过程电源电压保持不变）。

（1）在接通电路前，如图甲所示，小明将滑片P移至最大电阻值位置。

再闭合开关，改变滑片的位置，使电流表和电压表的示数如图乙所示，则R0=_____Ω；（2）实际上电压表的内阻并不是无穷大，_______(会或者不会)有电流通过电压表，因此测出来的R0与实际值相比是_______(偏大、偏小或者无差异)的；（3）小明想用这些器材测量另一个未知电阻R x的阻值，但发现电流表已经损坏，小华帮他设计了另一个实验方案：利用图丙所示的电路，先闭合开关S和S1，记下电压表的示数为U1，再断开开关S1，记下电压表的示数为U2。

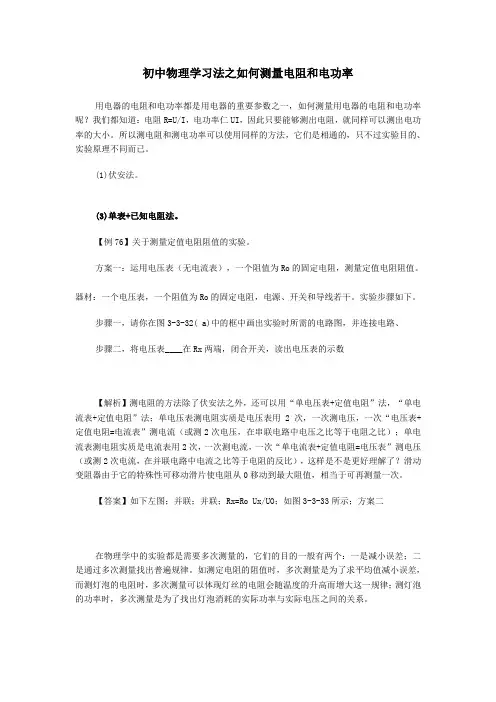

初中物理学习法之如何测量电阻和电功率用电器的电阻和电功率都是用电器的重要参数之一，如何测量用电器的电阻和电功率呢？我们都知道：电阻R=U/I，电功率仁UI，因此只要能够测出电阻，就同样可以测出电功率的大小。

所以测电阻和测电功率可以使用同样的方法，它们是相通的，只不过实验目的、实验原理不同而已。

(1)伏安法。

(3)单表+已知电阻法。

【例76】关于测量定值电阻阻值的实验。

方案一：运用电压表（无电流表），一个阻值为Ro的固定电阻，测量定值电阻阻值。

器材：一个电压表，一个阻值为Ro的固定电阻，电源、开关和导线若干。

实验步骤如下。

步骤一，请你在图3-3-32( a)中的框中画出实验时所需的电路图，并连接电路、步骤二，将电压表____在Rx两端，闭合开关，读出电压表的示数【解析】测电阻的方法除了伏安法之外，还可以用“单电压表+定值电阻”法，“单电流表+定值电阻”法；单电压表测电阻实质是电压表用2次，一次测电压，一次“电压表+定值电阻=电流表”测电流（或测2次电压，在串联电路中电压之比等于电阻之比）；单电流表测电阻实质是电流表用2次，一次测电流，一次“单电流表+定值电阻=电压表”测电压（或测2次电流，在并联电路中电流之比等于电阻的反比），这样是不是更好理解了？滑动变阻器由于它的特殊性可移动滑片使电阻从0移动到最大阻值，相当于可再测量一次。

【答案】如下左图；并联；并联；Rx=Ro Ux/UO；如图3-3-33所示；方案二在物理学中的实验都是需要多次测量的，它们的目的一般有两个：一是减小误差；二是通过多次测量找出普遍规律。

如测定电阻的阻值时，多次测量是为了求平均值减小误差，而测灯泡的电阻时，多次测量可以体现灯丝的电阻会随温度的升高而增大这一规律；测灯泡的功率时，多次测量是为了找出灯泡消耗的实际功率与实际电压之间的关系。

专题17 伏安法测电阻➢ 核心考点： 【实验目的】 测未知电阻的阻值 【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：IU R =3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。

（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I 、电压表的示数U ，并记录在表格中。

（3）根据公式IUR =计算出R 的值，并记录在表格中。

（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。

实验次数123456电流I/A 00.150.190.280.40.6电压U/V 00.81 1.423电阻R/Ω5.35.3 5550.7550.25【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：【分析数据】①将测得的定值电阻阻值进行求平均值：554321RRRRRRx++++=Ω=5555555Ω+Ω+Ω+Ω+Ω=②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。

定值电阻和小灯泡的UI-图如下：【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大。

【交流与讨论】（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。

（2）滑动变阻器规格的选取：电源点电压U小灯泡额定电压U L小灯泡正常发光时电阻R LLLLUUURR-=滑所选滑动变阻器最小阻值：LLL RUUUR-=滑所选滑动变阻器：滑滑RUUURLL-≥L （3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。

（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（或变大）。

（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系；（6）电路故障分析。

电阻的测量知识集结知识元电阻的测量知识讲解测未知电阻的方法测量电阻的常见方法有伏安法、双伏法、双安法、单伏法、单安法和等效法六种，除此以外还有一些不太常见的半偏法等。

一、伏安法测电阻测量方法伏安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，调节滑动变阻器，读出电压表的示数U和电流表示数I的第一组示数，记入表格；3．移动滑片，读出U和I的第二组数据，记入表格；4．重复第3步做四次，将U和I的四组数据记入表格；5．断开开关，整理器材；6．根据R x=，计算出R x的数值，记入表格，并对R x取平均值。

U/VI/AR x/Ω思路、关系式欧姆定律R=表达式R x=注意事项伏安法测电阻，多次测量取平均值，只适用于定值电阻，如果是小灯泡这种电阻随温度变化比较明显的，则不能取平均值。

二、双伏法测电阻测量方法双伏法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电压表的示数分别为U1、U2。

思路、关系式串联电路，电流相等串联电路，电流相等表达式注意事项1 .本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需串联一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

三、双安法测电阻测量方法双安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电流表的示数分别为I1、I2。

思路、关系式并联电路，电压相等I1R x=I2R0并联电路，电压相等I1R x=(I2-I1)R0表达式注意事项1。

本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需在干路上串一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

四、单伏法测电阻测量方法单伏法（单控）单伏法（双控）*单伏法（加滑变）关键器材电压表×1，已知电阻R0×1，开关×2电压表×1，已知电阻R0×1，开关×3电压表×1，已知电阻R0×1，开关×3，滑变×1电路图案例实物图案例测量步骤1．按照所设计的电路图连接电路；2．闭合开关S，记录电压表示数U1；（测R0）3．闭合开关S1、S2，记录电压表示数U2。

初中测电阻的六种方法
伏安法测电阻实验是初中物理最重要的实验之一，但除此方法外，还有几种测量电阻阻值的特殊方法。

测电阻的六种方法如下：
一、伏安法测电阻，一个电压表和一个电流表，通过选择内接法和外接法，就可以测一个未知电阻，常用的口诀是：大内偏大，小外偏小。

其意就是大电阻用内接法，测量值比真实值偏大，小电阻用外接法，测量值比真实值偏小。

二、安安法测电阻，两个电流表可以测电阻，但是前提条件是一个电流表内阻已知，是一个等效的电压表，这个电流表是并在待测电阻两边。

三、伏伏法测电阻，两个电压表也可以测待测电阻，但是前提是一个电压表内阻是已知量，这个电压表是一个等效的电流表，和待测电阻是串联关系。

四、等效法测电阻，用一个电阻箱和一个单刀双掷开关，利用流过电阻箱电流和流过待测电阻电流相等，可以用电阻箱读数等效为待测电阻阻值。

五、半偏法测电阻，通常有电流半偏和电压半偏，利用滑动电阻器第一次调节，让表满偏，第二次保持滑动电阻器位置不变，调节电阻箱，让表半偏。

六、电桥法测电阻，三个已知电阻和一个未知电阻构成先串再并的电路，调节阻值，让电流计示数为零，利用电势判断，分压关系求解待测电阻。

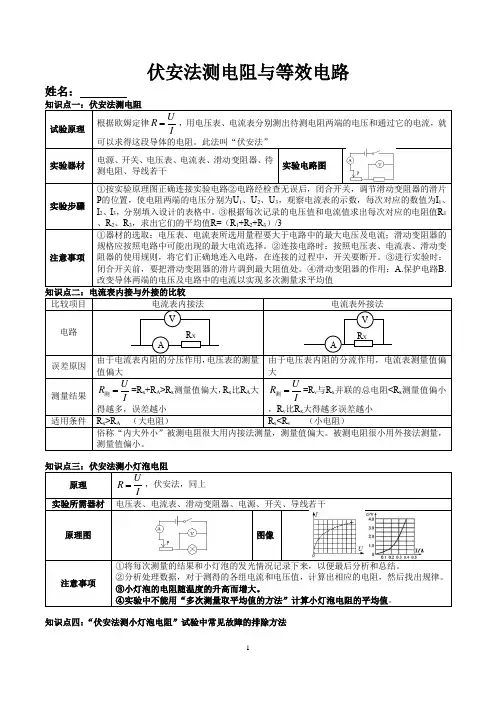

伏安法测电阻与等效电路 姓名：知识点一：伏安法测电阻试验原理 根据欧姆定律U R I=，用电压表、电流表分别测出待测电阻两端的电压和通过它的电流，就可以求得这段导体的电阻。

此法叫“伏安法”实验器材 电源、开关、电压表、电流表、滑动变阻器、待测电阻、导线若干 实验电路图实验步骤 ①按实验原理图正确连接实验电路②电路经检查无误后，闭合开关，调节滑动变阻器的滑片P 的位置，使电阻两端的电压分别为U 1、U 2、U 3，观察电流表的示数，每次对应的数值为I 1、I 2、I 3，分别填入设计的表格中。

③根据每次记录的电压值和电流值求出每次对应的电阻值R 1、R 2、R 3，求出它们的平均值R=（R 1+R 2+R 3）/3注意事项 ①器材的选取：电压表、电流表所选用量程要大于电路中的最大电压及电流；滑动变阻器的规格应按照电路中可能出现的最大电流选择。

②连接电路时：按照电压表、电流表、滑动变阻器的使用规则，将它们正确地连入电路，在连接的过程中，开关要断开。

③进行实验时：闭合开关前，要把滑动变阻器的滑片调到最大阻值处。

④滑动变阻器的作用：A.保护电路B.改变导体两端的电压及电路中的电流以实现多次测量求平均值知识点二：电流表内接与外接的比较比较项目 电流表内接法 电流表外接法电路 误差原因由于电流表内阻的分压作用，电压表的测量值偏大 由于电压表内阻的分流作用，电流表测量值偏大 测量结果 U R I =测=R x +R A >R x 测量值偏大，R x 比R A 大得越多，误差越小 U R I=测==R v 与R x 并联的总电阻<R x 测量值偏小，R v 比R x 大得越多误差越小适用条件 R x >R A ==（大电阻） R x <R v=====（小电阻）俗称“内大外小”被测电阻很大用内接法测量，测量值偏大。

被测电阻很小用外接法测量，测量值偏小。

知识点三：伏安法测小灯泡电阻原理U R I =，伏安法，同上 实验所需器材 电压表、电流表、滑动变阻器、电源、开关、导线若干原理图 图像注意事项①将每次测量的结果和小灯泡的发光情况记录下来，以便最后分析和总结。

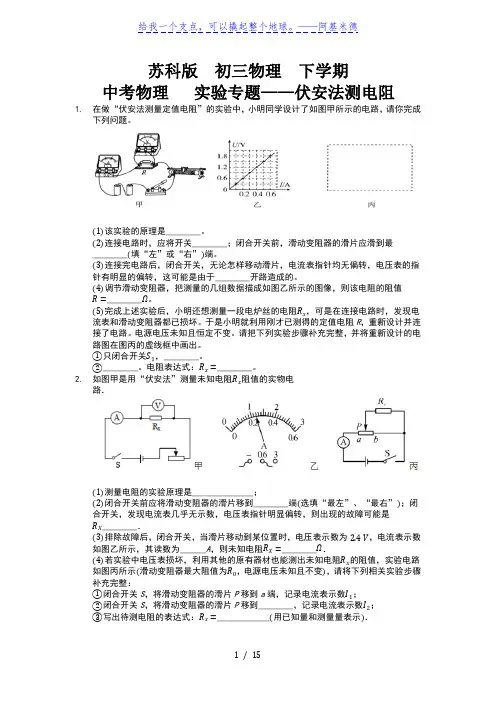

实验25 伏安法测电阻一．选择题（共5小题）1．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U I -图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是( )A ．由甲图可知，定值电阻的阻值为1ΩB ．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C ．由乙图可知，小灯泡的电阻跟灯丝的温度有关D ．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻 【解答】解：AB 、根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变；根据图示可知，当电阻两端电压为3V 时，通过的电流为3A ，由UI R=可知灯丝的电阻：313U V R I A===Ω，故A 、B 正确； C 、由乙图可知，电压与电流不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，因此小灯泡的电阻跟灯丝的温度有关，故C 正确；D 、测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故D 错误。

故选：D 。

2．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U I -的图象，如图甲、乙所示。

对于图象的分析，以下说法错误的是( )A ．由甲图可知，定值电阻的阻值为1ΩB ．由甲图可知，电阻不随其两端的电压和导体中的电流而改变C ．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大D ．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻 【解答】解：AB 、根据图甲可知，电流与电压成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，根据图示可知，当电阻两端电压为3V 时，通过的电流为3A ，由UI R=可知，定值的电阻：313U V R I A===Ω，故AB 正确； C 、由乙图可知，电流与电压不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故C 正确；D 、测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故D 错误。

初三年级物理知识点：伏安法测电阻物理电阻知识
点
伏安法测电阻是一种常见的测量电阻的方法，其基本原理是利用欧姆定律和电压、电
流之间的关系来测量电阻值。

1. 欧姆定律：欧姆定律是描述电阻与电流、电压之间关系的定律，公式为：U = I * R，其中U表示电压，I表示电流，R表示电阻。

根据欧姆定律，当给定电流和电压时，可以计算出电阻的值。

2. 测电阻步骤：使用伏安法测电阻可以分为以下几个步骤：
a. 将待测电阻接入电路中，通电源使电路闭合。

b. 使用电压表测量电阻两端的电压，使用电流表测量通过电阻的电流。

c. 根据测得的电压和电流值，利用欧姆定律的公式计算出电阻值。

3. 注意事项：在执行伏安法测电阻时，需要注意以下几点：
a. 测量时要确保电路处于稳定状态，避免电路中其他因素对测量结果的影响。

b. 选择适当的量程，使测得的电压和电流值在量程范围内，以保证测量精度。

c. 尽量避免测量电阻时产生的温度变化对测量结果的影响，例如使用低电压和小电
流进行测量。

4. 应用场景：伏安法测电阻广泛应用于实验室和工程中，用于测量各种电子元件的电
阻值，建立电路模型和进行电路故障诊断等。

这些是初三年级物理中关于伏安法测电阻和电阻的基本知识点，希望能对你有所帮助！。

九年级伏安法测电阻知识点伏安法测电阻知识点一、引言电阻是电学中的重要概念，用于描述电流通过电路时所遇到的阻碍。

伏安法是一种常用的电阻测量方法，通过测量电阻两端的电压和电流，可以准确计算出电阻的值。

本文将介绍九年级学生在学习伏安法测电阻时应掌握的基础知识点。

二、电流和电压在了解伏安法之前，我们需要理解两个基本概念：电流和电压。

1. 电流（I）电流是指电荷在单位时间内通过导体的数量。

用安培（A）作为单位进行表示。

在伏安法中，我们需要测量电流值来计算电阻。

2. 电压（V）电压是指电荷在电路中的电势差，通常用伏特（V）作为单位。

在伏安法中，我们需要测量电压值来计算电阻。

三、伏安法原理伏安法是通过测量电流和电阻两端的电压来计算电阻值的方法。

它基于欧姆定律，即电流和电压成正比，比例系数为电阻。

欧姆定律的数学表达式为：V = I * R其中，V表示电阻两端的电压，I表示电流，R表示电阻。

通过变化电压或电流，我们可以得到一系列的电压-电流数据对。

利用这些数据对，我们可以绘制电阻-电流的图线，并通过线性拟合计算出电阻的值。

四、测量步骤下面是使用伏安法测量电阻的基本步骤：步骤一：准备测量器材首先，我们需要准备一个可调节电流源（如电池或稳压电源）、一个电压表（或万用表）以及待测电阻。

步骤二：连接电路将电流源与待测电阻依次连接，确保电路中没有其他电阻干扰。

将电压表的正负极分别连接到电阻两端。

步骤三：调节电流和测量电压通过调节电流源的大小，使电阻两端的电压适中。

然后，使用电压表测量电阻两端的电压。

步骤四：记录电流和电压数据在保持电流稳定的情况下，记录电阻两端的电压值。

可以尝试多次测量，确保数据的准确性。

步骤五：计算电阻将测得的电流值和电压值代入欧姆定律的公式，计算出电阻值。

五、注意事项在进行伏安法测量电阻时，需要注意以下几点：1. 电路连接应牢固确保电路的连接牢固可靠，以避免电阻值的误差。

2. 电流大小选择选择适当的电流大小，以保证电阻两端的电压在合理的范围内。

伏安法测电阻知识点
以下是 6 条伏安法测电阻知识点：
1. 嘿，你可知道伏安法测电阻是通过测量电流和电压来算电阻的哦！就好像你要知道一段路的长度，得知道走了多远和用了多长时间一样。

比如说，在测一个小灯泡电阻时，我们把电流表和电压表接好，这就开始啦！
2. 伏安法里电流和电压的测量那可是超重要呀！这就好比做菜时盐和调料的搭配，一个不对味道就差了。

比如测一个电阻器的电阻，要是电流或电压测错了，那电阻值不就歪啦！
3. 你想想啊，伏安法测电阻还得考虑误差呢！这就像射箭，不可能每次都正中靶心嘛。

比如说，测量过程中有一些小干扰，那最后得到的电阻值可能就有点小偏差啦，这不是很正常嘛！
4. 哇塞，伏安法也得选对合适的电表量程哦！就像你选鞋子得选合脚的一样。

在测一个小电阻时，要是量程选错了，读数不就不准确啦？
5. 伏安法测电阻还得注意电路的连接呢，不能接错呀！这就跟拼图一样，拼错了一块整个图都不完整啦。

比如不小心把电流表和电压表接反了，哎呀，那可就闹笑话咯！
6. 还有哦，伏安法测电阻做多次测量求平均值也是很必要的呢！这好比你投篮，多投几次取个平均成绩才更准嘛。

像测一个复杂电路中的电阻，多测几次，那结果肯定更靠谱呀！
总之，伏安法测电阻虽然简单，但里面的门道可不少呢！要仔细认真才能测准哦！。

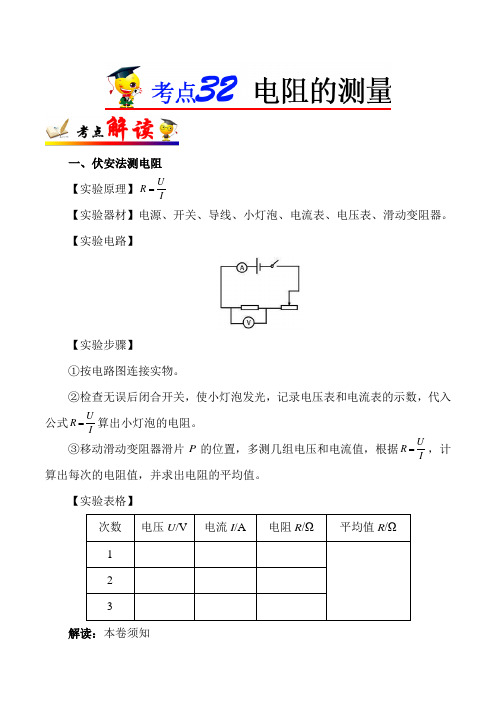

一、伏安法测电阻 【实验原理】IU R =【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】【实验步骤】 ①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式UR I=算出小灯泡的电阻。

③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据UR I=，计算出每次的电阻值，并求出电阻的平均值。

【实验表格】次数 电压U /V电流I /A电阻R /Ω平均值R /Ω12 3解读：本卷须知①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

二、测量电阻的其他方法（1）只有电压表和己知电阻，测未知电阻方法一：如图1，闭合S，用电压表分别测出R x及R0两端电压U x、U。

，则R x=R0U x/U0。

方法二：如图2，闭合S1，当S2闭合时，电压表读数为U，S2断开时，电压表读数为U x，则R x=R0U x/（U–U x）。

方法三：如图3，闭合S l，当S2闭合时，电压表读数为U，S2断开时，电压表读数为U0，则R x=R0（U–U0）/U0。

方法四：如图4，滑动变阻器最大阻值为R0，闭合S，当滑片P滑至最左端，电压表读数为U，滑片滑至最右端，读数为U x，则R x=R0U x/（U–U x）。

（2）只有电流表和己知电阻，测未知电阻方法一：如图5，闭合S ，用电流表分别测出通过R x 及R 0的电流I x 、I 0，则R x =R 0I 0/I x 。

方法二：如图6，闭合S 1，当S 2闭合时，电流表读数为I 1，S 2断开时，电流表读数为I 2，则R x =R 0（I 1–I 2）/I 2。

方法三：如图7，闭合S 1，当S 2闭合时，电流表读数为I 1，S 2断开时，电流表读数为I 2，则R x =R 0I 2/（I 1–I 2）。

电阻的测量【要点梳理】要点一、伏安法测电阻1．实验原理：R=U/I。

2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。

3．实验电路图：4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；（2）检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3分别填入设计的记录表格； 1 2 3次数电压U/V 电流I/A 电阻R/Qn R + R + R R = -4 -- 3 --- 3123n R + R + R（3）根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值R =一-3~~3 ；（4）整理器材。

要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。

（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。

根据Rx二U/I 电阻偏小。

（3）如图是两电阻的伏安曲线，则R>R。

I要点二、测量小灯泡的电阻1.实验过程：（1）实验原理：R=U/I。

（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡（2.5V）、导线若干。

（3）实验电路图：（4）实验步骤：①根据电路图连接实物电路；②将滑动变阻器的滑片P调到阻值最大处，检查电路，试触无误后，闭合开关;③调节滑动变阻器的滑片P,使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；④调节滑动变阻器滑片P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录入表格；⑤调节滑动变阻器滑片P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录入表格；2.数据分析总结规律：通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？分析：影响电阻大小的因素。

伏安法测电阻详解一、要点精讲1．测量工具：电压表和电流表2．实验原理：用电压表测出待测电阻R x 两端电压U ，用电流表测出通过待测电阻R x 的电流I ，用公式R =U /I 求得待测电阻R x 。

3．实验电路：如图1所示。

4．滑动变阻器的作用：① 保护电路；②改变通过定值电阻（或 小灯泡）的电流及其两端电压，从而实现多次测量。

5．多次测量的目的：测量定值电阻的阻值时多次测量是为了通过求平均值的方法来减小实验误差；测量小灯泡的阻值时多次测量是为了探究温度对灯丝电阻的影响。

6．电路连接时应注意问题：①开关应该处于断开状态；②滑动变阻器连入最大阻值；③先连接电路中串联部分，再把电压表并接在待测电阻两端……7．电路两种解法：①电流表外接法，如图2所示，电流的测量值偏大，导致电阻的测量值偏小，适宜测阻值较小的电阻，实验室测电阻常用该法；②电流表内接法，如图3所示，电压的测量值偏大，导致电阻的测量值偏大，适宜测阻值较大的电阻。

二、典例精析例题 做“测量小灯泡的电阻”的实验。

（1）小华同学连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P ，发现 小灯泡不亮。

经检查，发现有一根导线连接错误，请你在连接错误的导线上打．．．．．．．．．．．．“×”．．．，并用笔画线代替导线将图甲电路连接正确，连线不能交叉。

（2）连接电路时，开关必须 （选填“断开”或“闭合”）。

电路连接完整后，闭合开关前应将滑动变阻器的滑片P 移到 （选填“A ”或“B ”）端。

S VAR L R P 图1 R V A 图2 R V A图3（3）正确连接电路后闭合开关，移动滑片P，当电流表的示数为0.2A时，电压表指针位置如图乙所示，则电压表读数为V，小灯泡的阻值为Ω。

解析（1）如图，小灯泡没有真正接入电路，闭合开关小灯泡也不会发光，修改如下图：（2）为了保护电路，连接电路时，开关必须断开，电路连接完整后，闭合开关前应将滑动变阻器的滑片P移到最大阻值处，即A端。

专题26 伏安法测量导体（小灯泡）电阻实验问题知识点1：伏安法测导体电阻实验原理：R=U I实验器材：电源、开关、导线、导体、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1.断开开关，按电路图连接实物电路。

2.闭合开关，调节滑动变阻器的滑片，使电压表的示数分别为1V、2V、3V，读取并记录对应的电流填入表格中。

3.计算每一次的电阻值，并求出它们的平均值记入表格中4.实验结束后，整理好实验器材。

实验表格：次数电压U/V 电流I/A 电阻R/Ω平均值R/Ω123注意：测量定值电阻阻值时要多次测量求平均值，从而减小误差；因为其温度变化较小，对阻值影响很小。

知识点2：伏安法测小灯泡电阻实验原理：R=U I实验器材：电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1．断开开关，按电路图连接实物电路。

2．检查无误后闭合开关，移动滑片让灯发光正常（2.5V），发光较暗（2V），发光较强（3V），读取电流表和电压表的示数，并记录入表格中。

3．分别计算出灯泡在不同电压下发光时的电阻记入表格，并分析其电阻不同的原因。

4．实验结束，整理实验器材。

实验表格：实验次数灯泡亮度电压U/V 电流I/A 电阻R /Ω1 发光强2 发光正常3 发光较暗注意：测灯泡电阻时不可以求平均值，因为灯泡电阻随温度变化很大。

小灯泡的灯丝电阻与温度有关，温度越高，电阻越大。

知识点3：伏安法测导体（小灯泡）电阻需要注意的问题用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

（1）接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；（2）连好电路后要通过试触的方法选择电压表和电流表的量程；（3）滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

（4）此次实验分两类：一是测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。

伏安法测定值电阻阻值1.引言1.1 概述概述部分的内容可以如下所示："伏安法测定值电阻阻值"是一种常用的电阻测量方法，它主要依靠测量电路中的电压与电流关系来求解电阻的阻值。

伏安法广泛应用于电子电路实验和工程中对电阻进行测量和验证。

本文将从伏安法的原理出发，介绍伏安法测定值电阻阻值的具体步骤，并讨论其在实际应用中的一些特点和问题。

通过理论和实验的结合，我们可以更好地理解伏安法的原理与应用，并得到相对准确的电阻值。

伏安法的基本原理是利用欧姆定律，即电压与电流成正比关系，来度量电路中的电阻值。

当电阻在电路中工作时，电压和电流将相互作用，通过测量电压和电流的值，我们可以求解电路中的电阻值。

为了测量电阻值，我们需要进行一系列的实验步骤。

首先，我们需要搭建一个合适的伏安测量电路，通常是通过连接电阻、电源和测量仪器来构建一个简单的电阻测试电路。

然后，我们需要通过调节电阻或电源的参数，来改变电压和电流的数值，并进行多次测量，以得到可靠、稳定的结果。

伏安法测定值电阻阻值在电子实验和工程中有着广泛的应用。

通过测量电阻值，我们可以判断电路的性能是否符合设计要求，也可以评估电子元件的可靠性和耐久性。

此外，伏安法也可以用于检测电路中的故障和故障点，帮助我们快速排除问题，提高电子设备的维修效率。

文章的下一节将详细介绍伏安法的原理，以进一步揭示测定值电阻阻值的具体步骤。

通过对伏安法的深入理解，读者可以更全面地掌握这一测量方法，并在实际应用中取得更好的效果。

1.2 文章结构文章结构：本文主要分为引言、正文和结论三个部分。

在引言部分，将对伏安法测定值电阻阻值的概述、文章结构以及研究目的进行介绍。

在正文部分，将详细阐述伏安法的原理以及测定值电阻阻值的步骤。

最后，在结论部分将探讨伏安法测定值电阻阻值的应用以及对结果进行分析。

通过这样的文章结构安排，读者可以了解到伏安法的原理以及测定值电阻阻值的具体步骤，并且了解到该方法在实际中的应用价值。
