第十七章专题训练伏安法测电阻1.小敏用图甲所示电路来测定某定值电阻的阻值。

(1)闭合开关前，要将滑动变阻器的滑片滑到____(选填“A”或“B”)端。

(2)闭合开关后，发现只有一只电表的指针发生偏转，请结合图甲电路分析产生此现象的原因是。

(3)排除故障后，进行三次实验，测得数据如表。

表中第二次实验的电流可从图乙中读取，根据这三次测得的数据求得此电阻的阻值为____Ω(保留一位小数)。

(4)x2.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。

在利用“伏安法”测量定值电阻R x阻值的实验中：(1)请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整。

(2)实验前为了保护电路，滑动变阻器的滑片应置于____(选填“A”或“B”)端。

(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是____(填字母代号)。

A．滑动变阻器断路B．R x断路C．R x短路(4)排除故障后，当电压表示数为2.7 V时，电流表示数如图丙所示，则通过R x的电流大小为____A。

它的阻值是____Ω。

(5)本实验要多次测量取平均值，是为了。

3．在“测量电阻”的实验中，某同学设计了如图甲所示的电路图。

(1)请根据电路图，用笔画线代替导线将图乙中的器材连接成完整电路。

(2)按图甲所示电路连接器材时，开关要处于____(选填“断开”或“闭合”)状态，滑动变阻器的滑片P应该滑到最____(选填“左端”或“右端”)。

(3)闭合开关，将滑片P缓慢向右移动，电压表的示数将____(选填“增大”或“减小”)。

(4)某次测量时，电压表的示数为1.5 V，电流表的示数如图丙所示，为____A，根据欧姆定律求出此时这个电阻R的阻值为____Ω。

(5)以上这种测量电阻的方法叫____。

(6)为减小实验误差，我们应该多次进行正确测量，然后取电阻R的____值。

4．如图所示，小华同学用“伏安法”来测量一只阻值约为5 Ω的定值电阻R x，实验室有如下器材供选用：A．两节干电池B．开关一个和导线若干C．电压表(0～3 V，0～15 V)D．电流表(0～0.6 A，0～3 A)E．滑动变阻器(0～10 Ω)F．滑动变阻器(0～100 Ω)(1)小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用____(选填“E”或“F”)器材。

伏安法测电阻习题1. 小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．2．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为．其中有几处是错误的，请在错误之处打“×”并改正． (2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整． 实验名称 用“伏安法”测电阻实验目的 测定未知电阻R 的阻值 实验原理 欧姆定律 实验电路图实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片P 在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P ，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R 的阻值。

实验记录 电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论 略(3)从“实验步骤”看，存在的主要缺陷是什么．3．用图20所示的仪器测电阻R 的电阻值 （1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

图184．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W ”字样，请完成和解答下列问题。

（1）在图22甲中a ．b 分别是 ． 表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P 应滑在 端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P 灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于 造成的。

1.（伏安法测电阻误差分析）如图1所示的电路中，电压表读数为9V，电流表读数为0.1A，已知电压表内阻为900Ω，电流表内阻为20Ω。

那么待测电阻R x的测量值为________，真实值为_________，测量值比真实值_____；如图2所示电路中，电压表和电流表的读数分别为10V和0.1A，已知电流表的内阻R A为0.2Ω。

那么待测电阻R x的测量值为_______，真实值为_______，测量值比真实值_____。

图1 图22.（伏安法测电阻试触法+实物图连接）如左图所示是测量待测电阻R x的电路图，由于电压表、电流表有内阻对实验产生影响，使测量值出现误差，为使测量值更准确，分别是测有两组数据：S接a时，电压表、电流表示数分别为U1、I1；S接b时，电压表、电流表示数分别为U2、I2。

(1)在右图所示实物图上用导线连接好电路；(2)如果电压表示数几乎不变，电流表示数变化较大，待测电阻R x=______。

(3)如果电流表示数几乎不变，电压表示数变化较大，待测电阻R x=______。

1A+-V+-3．（1997年全国高考试题）某电压表的内阻在20千欧～50千欧之间,现要测量其内阻,实验室提供下列可选用的器材: 待测电压表V(量程3V)电流表A1(量程200μA )电流表A2(量程5mA)电流表A3(量程0.6A)滑动变阻器R(最大阻值1KΩ)电源ε(电动势4V)电键K.(1)所提供的电流表中,应选用_______________________(填写字母代号).(2)为了尽量减小误差,要求测多组数据.试在方框中画出符合要求的实验电路图。

(其中电源和电键及其连线已画出).4.（电阻测量）（2005年云甘贵川理综）利用图1所示的电路测量电流表○mA 的内阻R A 。

图中R 1、R 2为电阻，K 1、K 2为电键，B 是电源（内阻可忽略）。

① 根据图1所给出的电路原理图，在图2的实物图上连线。

②已知R 1=140Ω，R 2=60Ω。

伏安法测电阻习题1.．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 52．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．3．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

4．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。

（1）在图22甲中a．b分别是．表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片P应滑在端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于造成的。

一. 教学内容：伏安法测电阻实验问题综合二. 学习目标：1、掌握伏安法测电阻的实验原理及两种电路的误差来源。

2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。

3、重点掌握伏安法实验习题的类型及其相关的解法。

考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现，2008年全国Ⅱ卷第22题、广东理科基础卷第14题、2007年海南卷第13题、上海卷第15题、全国Ⅱ卷第22题，2006年全国Ⅰ卷第22题均通过实验题的形式进行考查。

2007年江苏卷第9题以选择题形式考查。

三. 重难点解析：1、伏安法测电阻原理分析：(我们不讲基本概念，但是要求简单的列出来。

我们的重点是总结、归纳、提高，突出重点难点，指出学生容易犯的错误，给出避免的方法。

)（1）测量原理：根据欧姆定律R U I =，得到I UR =，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。

可见，为了减小误差，该电路适合测大电阻，即A R R >>R R I U R =真可见，为减小误差，该电路适合测小电阻，即V R R << 题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。

让电压表一端先后接到b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。

电压表的两端应接在a 、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a 、________两点。

答案：电压 c电流b变式：用伏安法测金属电阻x R （约为Ω5）的值。

高三物理伏安法测电阻试题1.(10分)实验室有以下器材：A．一满偏电流为300mA的电流计，它有两档内阻的正接线柱，G0档对应内阻为100W、G1档对应内阻为2.5 kW.B．电压表量程3V，内阻约10kW；C．电源电动势3VD．滑动变阻器“50W，1A”；E. 导线、开关若干(1) 现使用伏安法测阻值约2 kW的电阻，则测量电路部分应选下图中的 (填“甲”或“乙”)电路图，考虑电压表读数误差要求，电流计应选档(填“G”或“G1”)。

(2) 由滑动变阻器规格可知，控制电路应设计成接法较为合适(填“限流” 或“分压” )。

(3) 如图电流计读数为，若电压表读数为1.12V，则该被测电阻阻值为 W。

(保留3位有效数字)【答案】（1）甲， G1；（2）分压；（3）250 mA、1.98´103；【解析】（1）若用乙图，可计算假设当电流计满偏时，即电流为300mA时，电压表的读数为即电压表的偏转角度很小，故采用甲图的电路，且电流计选择G1档，可使两电表指针指到合适的位置。

(2) 滑动变阻器阻值相对较小，故控制电路应设计成分压接法较为合适；（3）电流计读数为250 mA；被测电阻阻值为.【考点】伏安法测电阻。

2.（10分）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）。

正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。

某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。

A．电流表A（量程0.6A，内阻约0.3Ω）B．电压表V（量程15.0V，内阻约10kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势15V，内阻忽略）F．电键、导线若干①实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器。

专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。

求：①电压表的量程是伏。

②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻R x的阻值。

【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。

【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

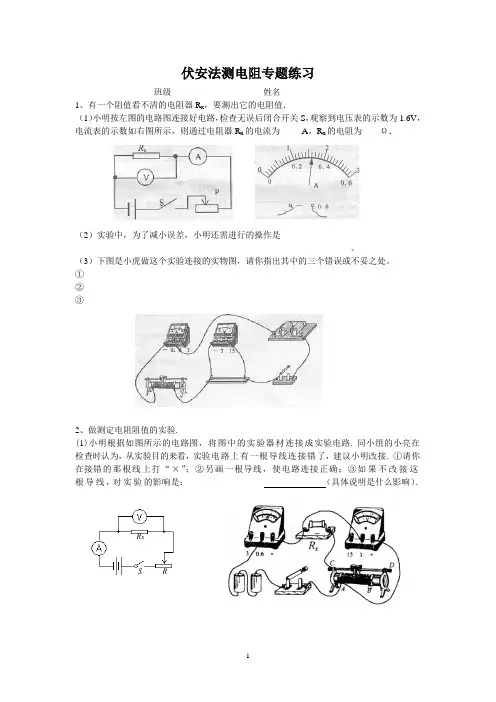

R XR S 伏安法测电阻专题练习班级姓名1、有一个阻值看不清的电阻器R x，要测出它的电阻值．（1）小明按左图的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如右图所示，则通过电阻器R x的电流为_____A，R x的电阻为____Ω．（2）实验中，为了减小误差，小明还需进行的操作是_______________________________________________________________。

（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。

①________________________________________________________________________②________________________________________________________________________③_________________________________________________________________________2、做测定电阻阻值的实验.(1)小明根据如图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接. ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________ （具体说明是什么影响）.(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是 V ，电流表的读数是 A ，被测电阻R x 的阻值是 Ω.(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议： ________________________________________________________________________； ②你提出这个建议的目的是：________________________________________________. 3、给出下列器材：A ． 电压为3V 的电源；B.量程为3V 的电压表；C.量程为15V 的电压表; D.量程为0.6A 的电流表；E.量程为3A 的电流表； F.滑动变阻器；G.开关及导线.现在要测量一个约为10Ω电阻R X 的阻值. （1）为了提高实验准确度,应选择器材A 、F 、G 和 、 （填写器材代号）。

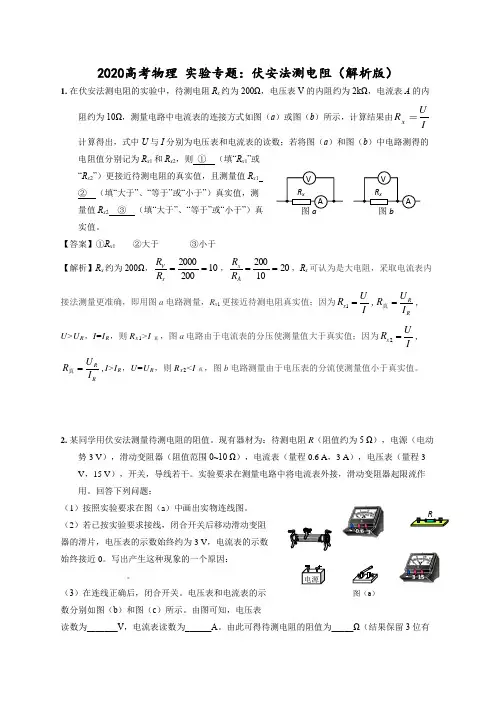

2020高考物理 实验专题：伏安法测电阻（解析版）1. 在伏安法测电阻的实验中，待测电阻R x 约为200Ω，电压表V 的内阻约为2kΩ，电流表A 的内阻约为10Ω，测量电路中电流表的连接方式如图（a ）或图（b ）所示，计算结果由xU R I计算得出，式中U 与I 分别为电压表和电流表的读数；若将图（a ）和图（b ）中电路测得的电阻值分别记为R x 1和R x 2，则 ① （填“R x 1”或“R x 2”）更接近待测电阻的真实值，且测量值R x 1 ② （填“大于”、“等于”或“小于”）真实值，测量值R x 2 ③ （填“大于”、“等于”或“小于”）真实值。

【答案】①R x 1 ②大于 ③小于 【解析】R x 约为200Ω，102002000==x V R R ，2010200==A x R R ，R x 可认为是大电阻，采取电流表内接法测量更准确，即用图a 电路测量，R x 1更接近待测电阻真实值；因为,IUR x =1,I U R R R =真U >U R ，I =I R ，则R x 1>I真，图a 电路由于电流表的分压使测量值大于真实值；因为,IU R x =2,I U R RR=真I >I R ，U =U R ，则R x 2<I 真，图b 电路测量由于电压表的分流使测量值小于真实值。

2. 某同学用伏安法测量待测电阻的阻值。

现有器材为：待测电阻R （阻值约为5 Ω），电源（电动势3 V ），滑动变阻器（阻值范围0~10 Ω），电流表（量程0.6 A ，3 A ），电压表（量程3 V ，15 V ），开关，导线若干。

实验要求在测量电路中将电流表外接，滑动变阻器起限流作用。

回答下列问题：（1）按照实验要求在图（a ）中画出实物连线图。

（2）若已按实验要求接线，闭合开关后移动滑动变阻器的滑片，电压表的示数始终约为3 V ，电流表的示数始终接近0。

写出产生这种现象的一个原因：_______________。

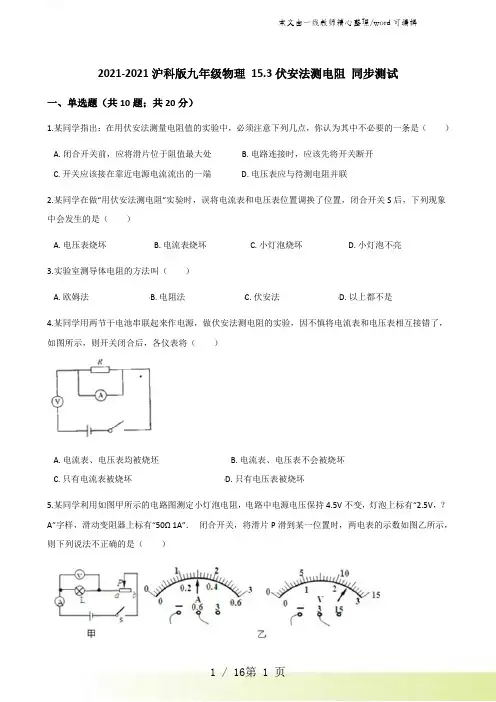

2021-2021沪科版九年级物理15.3伏安法测电阻同步测试一、单选题（共10题；共20分）1.某同学指出：在用伏安法测量电阻值的实验中，必须注意下列几点，你认为其中不必要的一条是（）A. 闭合开关前，应将滑片位于阻值最大处B. 电路连接时，应该先将开关断开C. 开关应该接在靠近电源电流流出的一端D. 电压表应与待测电阻并联2.某同学在做“用伏安法测电阻”实验时，误将电流表和电压表位置调换了位置，闭合开关S后，下列现象中会发生的是（）A. 电压表烧坏B. 电流表烧坏C. 小灯泡烧坏D. 小灯泡不亮3.实验室测导体电阻的方法叫（）A. 欧姆法B. 电阻法C. 伏安法D. 以上都不是4.某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A. 电流表、电压表均被烧坯B. 电流表、电压表不会被烧坏C. 只有电流表被烧坏D. 只有电压表被烧坏5.某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω1A”．闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A. 此时灯泡的电阻为8ΩB. 此时灯泡和滑动变阻器的阻值之比为8：7C. 该电路能探究串联电路电流的特点D. 该电路能探究电流与电压的关系6.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )A. 改变电路中的电流B. 改变被测电阻两端的电压C. 改变被测电阻的阻值D. 保护电路7.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A. 改变电路中的电流B. 改变被测电阻两端的电压C. 改变被测电阻的阻值D. 保护电路8.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 应从电源的正极开始连线，开关应靠近电源的正极B. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程C. 接电路时，先断开开关D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上9.在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A. 连接电路时，开关应断开B. 在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C. 将变阻器连入电路时，滑片应放到使电路中电流最小的位置D. 测出一组电压、电流的值后，计算得到待测电阻的值10.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A. 小灯泡出现了短路B. 小灯泡出现了断路C. 选取的滑动变阻器阻值太小D. 电源电压太低二、填空题（共5题；共21分）11.如图所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________（选填“大”或“小”），原因是________ ，这种方法适宜于测量阻值较________（选填“大”或“小”）的电阻。

2017年中考长流中学复习题—测量小灯泡的电阻1.（2016安顺）小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。

（1）闭合开关前，应向（选填“A ”或“B ”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。

（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A ，这时，灯丝突然烧断，则电压表的示数 （选填“变大”“变小”或“不变”）。

换相同规格的灯泡，重测的数据如表所示，并绘出I ﹣U 图像如图丙的A 所示。

（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由 （作出判断并说出理由）（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I ﹣U 图象如图丙的B 所示。

你认为错误的由于可能是。

（5）“伏安法”测小灯泡电阻的实验装置还可以用来测 的实验。

2.（2016福州）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5 V ，电源电压4.5 V 。

（1）请用笔画线代替导线，将图甲所示的实物电路连接完整。

电压/V 0.5 1.0 1.5 2.0 2.5 3.0 电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1 平均电阻/Ω8.1（2）在连接电路时，开关应，滑动变阻器滑片P应位于（选填“A”或“B”）端。

（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表示数如图乙所示，此时小灯泡的电阻约为Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图像，发现I﹣U图线是一条曲线，原因是。

（4）如果还想测量额定电压为3.8 V的小灯泡正常发光时的电阻，但是电压表的15 V量程已经损坏，在不改变原器材的情况下，你的办法是。

3.（2016铜仁）（11分）铜仁市举行初中物理实验技能竞赛活动，小李同学抽到的题目是“测量小灯泡的电阻”，实验电路如图所示，请你帮他完成以下问题：（1）根据实物图甲在虚线框内完成相应的电路图；C2分）(2）在连接电路时，开关应处于＿__状态，滑动变阻器应调到＿___端（选填“A”或"B");（4分）(3）连接好电路后，闭合开关，无论怎样调节滑动变阻器，小李发现小灯泡始终不发光，于是他提出了如下猜想：A小灯泡短路了；B小灯泡的灯丝断了；C滑动变阻器接触不良。

15.3“‘伏安法’测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是( )A.改变待测电阻两端的电压B.改变待测电阻中的电流C.为了使电流表能选用小量程而使测量结果更准确D.保护电路中的电路元件2.在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏B. 电流表和电源损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数3.在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A. B. C. D.5.如图所示是某同学测电阻的实验电路。

闭合开关,观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是( )A.滑动变阻器短路B.滑动变阻器连入电路中的阻值较大C.定值电阻开路D.定值电阻的阻值较大6.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.7.一个20Ω的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表、电压表选择的量程应为( )A.0～0.6A,0～3VB.0～0.6A,0～15VC.0～3A,0～3VD.0～3A,0～15V8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零9.小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，小红所连接的电路可能是下列电路图中的哪一个（）A. B.C. D.10.如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是( )A. 电流表烧坏B. 电压表烧坏C. 两表都烧坏D. 灯泡不亮11.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻12.某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（）A. B. C. D.13.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A. 小灯泡出现了短路B. 小灯泡出现了断路C. 选取的滑动变阻器阻值太小D. 电源电压太低14.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）A. 测量值等于电阻的实际阻值B. 测量值小于电阻的实际阻值C. 测量值大于电阻的实际阻值D. 以上三种情况都有可能二、填空题15.在测量小灯泡电阻试验中，________（能/不能）求平均值，因为________，测量定值电阻试验中________（能/不能）求平均值，原因________ 。

专题11 测电阻——伏安法、伏阻法（原卷版）1、伏安法是测电阻的常用方法,其实验原理是利用电流表测出通过电阻的的电流I,利用电压表测出电阻两端的电压U,再利用欧姆定律变形 式I U R计算出电阻值。

2、实验中通常涉及的问题:（1）连接电路（或改正错误的连接）；（2）读取实验数据；（3）计算导体的电阻；（4）分析误差；（5）分析电路可能的故障；（6）分析灯丝电阻变化的原因等等。

3、伏阻法:用电压表和一个阻值已知的定值电阻测量电阻的方法。

由于提供的器材中没有电流表，故采用待测电阻和定值电阻串联的方法，先测出定值电阻两端的电压,然后计算出电流。

考点直击解题方法与技巧考点1伏安法测量定值电阻【典例11】（2021•铜仁市）小李利用如图所示电路测量某未知电阻R的阻值。

（1）请你根据电路图乙用笔画线代替导线，在实物图甲中补全电路连接。

（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电压表有示数，电流表无示数，出现故障的原因是；排除故障后，调节滑动变阻器、电流表、电压表示数如图丙所示，则待测电阻R x＝Ω；（3）实验小组在分析讨论误差时得知，电压表相当于可显示自身电压的定值电阻，则R x的测量值（选填“大于”、“小于”或“等于”）实际值。

【变式11】（2022•观山湖区模拟）关于“用电压表和电流表测量定值电阻的阻值”的实验，回答下列问题：（1）按照电路图正确连接电路后，闭合开关，将滑片P向a端移动时，电压表示数将（选填“变大”、“变小”或“不变”）；（2）实验过程中，某次电流表和电压表的示数如图乙所示，此时测得的R x＝Ω；（3）本实验要求多次测量电阻值，最后求电阻的平均值，其目的是；（4）如果实验过程中，电流表有示数，电压表示数为0，原因可能是。

A．滑动变阻器被短路了B．滑动变阻器断路C．电阻R x被短路了D．电阻R x发生了断路典例分析＋变式训练【变式12】（2022•临沂二模）用电压表和电流表测量一个定值电阻的阻值，所用电源电压为4.5V。

15.3 “伏安法“测电阻一、单选题1．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路2．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是：由欧姆定律得到R=U IB．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系3．在“伏安法测电阻”的实验中，关于滑动变阻器的主要作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．控制电路中的电流，以免烧坏电流表4．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。

接下来应进行的操作是（）A．更换一个同样规格的小灯泡B．更换电压表所使用的量程C．检查电路中是否存在断路故障D．变阻器的滑片P向右滑动5．电源电压恒定且未知，利用阻值已知的电阻R0和一只电表，几个同学分别设计了如图所示的四种电路来测未知电阻R x的阻值，其中方法可行的有几种（）A．1种B．2种C．3种D．4种6．某同学利用如图所示的电路测量小灯泡的电阻，实验时发现，闭合开关以后，灯泡不亮，电流表没有示数，电压表的指针明显偏转，无论怎么移动滑动变阻器滑片的位置，电压表的示数都不变，且均为电源电压，可能出现的问题是（）A．电流表烧坏B．灯泡被短路C．灯泡处开路D．滑动变阻器连接错误7．伏安法测电阻实验中，电路连接如图所示，两表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法中，正确的是（）A ．Rx 的真实值为100ΩB ．Rx 的测量值偏小C ．要使Rx 的测量值更接近真实值可减小电流表的阻值D ．电压表的示数等于Rx 两端的电压8．小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

（11·济宁）7. 小明按如图甲所示的电路图连接实验电路，测量电阻R的阻值。

闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻R的阻值为Ω。

答案：5（11·北京）29．小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V，电流表的示数为________A，电阻R的阻值为Ω。

答案：2.5 0.5 5（11·广东）16．（3）请你用笔画线代替导线，将如图所示的实物电路连接完整，使之能完成“用伏安法测小灯泡的电阻”的实验。

答案：如图（11·吉林）25．图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。

通过图象可以得出小灯泡两端的电压为4V时，灯丝电阻为Ω；当小灯泡两端的电压增大时，灯丝的电阻将，其原因是。

答案：20 变大（或增大）温度越高，灯丝的电阻越大（或灯丝的电阻与温度有关；或灯丝的电阻随温度的变化而变化）（11·河池）26．如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样。

（1）该实验的原理是。

（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。

导致上述现象的不规范操作是。

（3）若某次测量时电压表的示数为2V，电流表的示数如图15所示，则电流表的示数为A，此时灯泡的电阻为Ω。

接着用这个电路测小灯泡的额定功率，滑片应向（选填“左”或“右”）移动。

（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果。

出现这种结果的原因是。

答案：（1）R=U/I（或欧姆定律）（2）连接电路时开关闭合（3）0.2 10 左（4）灯丝的电阻大小与温度有关（11·德州）15．如下左图所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压为6V保持不变。

专题训练伏安法测电阻1. (2019·安徽)图甲为伏安法测电阻的实验电路图。

（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“a”或“b”）端；（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。

产生该现象的原因可能是：________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为________V，该电阻的阻值为________Ω。

2．（2019·湘潭）在“测量电阻”的实验中，设计了如图所示的电路图。

（1）请根据电路图，用笔画线代替导线将图中的器材连接成完整电路。

（2）按图甲所示电路连接器材时，开关要处于（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应该滑到最（选填“左端”或“右端”）。

（3）闭合开关，将滑片P缓慢向右移动，电压表的示数将（选填“增大”或“减小”）。

（4）某次测量时，电压表的示数为1.5V，电流表的示数如图丙所示，为A，根据欧姆定律求出此时这个电阻R的阻值为欧姆。

（5）以上这种测量电阻的方法叫。

（6）为减小实验误差，我们应该多次进行正确测量，然后取电阻R的值。

3．（2019·大庆）用“伏安法”测量一只小灯泡的电阻。

甲乙实验数据表实验序号电压U/V 电流I/A 电阻R/Ω1 1.00 0.14 7.12 1.70 0.22 7.73 2.50（1）如图所示是实验电路图，图上的圆圈表示电表，其中a是，b是。

（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量部分记录见实验数据表。

若电压表的示数为2.50V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格（小数点后位数与已有的物理量位数相同）。

4．(2019·重庆B)小明同学在“伏安法测电阻”的实验中：（1）在连接电路时，开关S应处于的状态，滑动变阻器的滑片P应放在电阻最的位置。

实验：伏安法测电阻(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电学实验-伏安法测电阻1. 在“描绘小电珠的伏安特性曲线”的实验中，可供选择的实验仪器如下。

小电珠：标有“3.8V，0.3A”字样；电压表：量程0～5V,内阻约5kΩ；电流表A1：量程0～100 mA，内阻约4Ω；电流表A2：量程0～500 mA，内阻约0.4 Ω；滑动变阻器R1：最大阻值10 Ω，额定电流1.0A；滑动变阻器R2：最大阻值1 kΩ，额定电流0.5Ω；直流电源E：电动势约为6 V，内阻约为0.5 Ω；导线、电键等。

(1)在上述器材中，滑动变阻器应选_______；电流表应选_______。

(2)在图中用笔画线代替导线，把实验仪器连接成完整的实验电路。

(3)利用实验中得到的实验数据在I－U坐标系中，描绘出了如图所示的小电珠的伏安特性曲线。

根据此图给出的信息，可以判断出图中正确的是(图中P为小电珠功率)________。

2. 冬季和春季降水量小，广东沿海附近江河水位较低，涨潮时海水倒灌，出现所谓的“咸潮”现象，使沿海地区的城市自来水的离子浓度增高，水质受到影响。

为了研究“咸潮”出现的规律，某同学设计了一个监测河水电阻率的实验。

他在一根均匀的长玻璃管两端装上两个橡胶塞和铂电极，如图甲所示。

两电极相距L＝0.314 m，其间充满待测的河水。

安装前他用如图乙所示的游标卡尺测量玻璃管的内径，结果如图丙所示。

他还选用了以下仪器：量程为15 V、内阻约为300 kΩ的电压表，量程为300 μA、内阻约为50 Ω的电流表，最大阻值为1 kΩ的滑动变阻器，电动势E＝12 V、内阻r＝6 Ω的电池组、开关各一个以及导线若干。

图丁所示坐标系中包括坐标为(0,0)的点在内的9个点表示他测得的9组电流I、电压U的值。

根据以上材料完成下列问题。

(1)测量玻璃管的内径时，应用图乙所示的游卡尺的A、B、C三部分中的_______部分与玻璃管内壁接触。
