《伏安法测电阻试验》四种题型及模拟试题(参考答案)

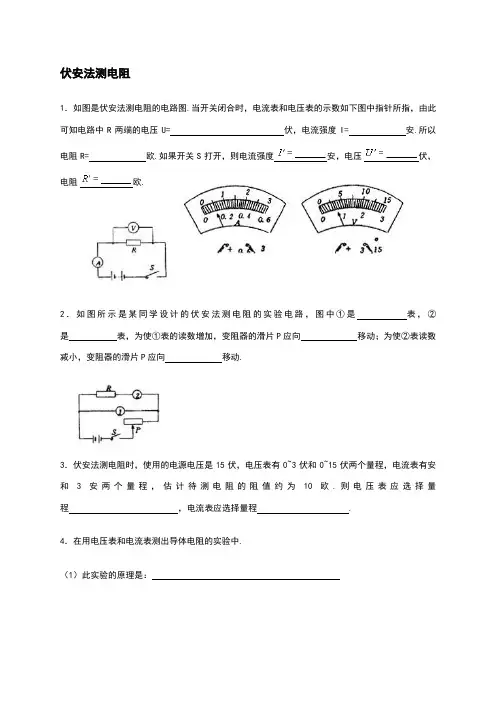

伏安法测电阻1．如图是伏安法测电阻的电路图.当开关闭合时，电流表和电压表的示数如下图中指针所指，由此可知电路中R两端的电压U= 伏，电流强度I= 安.所以电阻R= 欧.如果开关S打开，则电流强度安，电压伏，电阻欧.2．如图所示是某同学设计的伏安法测电阻的实验电路，图中①是表，②是表，为使①表的读数增加，变阻器的滑片P应向移动；为使②表读数减小，变阻器的滑片P应向移动.3．伏安法测电阻时，使用的电源电压是15伏，电压表有0~3伏和0~15伏两个量程，电流表有安和3安两个量程，估计待测电阻的阻值约为10欧.则电压表应选择量程，电流表应选择量程 .4．在用电压表和电流表测出导体电阻的实验中.（1）此实验的原理是：（2）在虚线框内画出实验电路图，并把图的实物对应连接起来.（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是和，分别用和测量.（4）连接电路时，开关应，闭合开关前滑动变阻器滑片应置于端（填“左”或“右”），滑动变阻器的作用是：（5）某次实验，电流表和电压表的示数如图所示，该次实验测得的电阻为欧.（6）如果要使电流表的示数变为安，滑动变阻器滑片应向实物图中端移动（填“左”、“右”），此时电压表示数为伏.（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故障的原因是 .5．给你一个电流表、一个电池组，一个开关、一个已知阻值的电阻，导线若干，如何测出未知电阻R X（1）画出你设计的电路图；（2）简要说明测量步骤；（3）写出R X的表达式.伏安法测电阻试题集1．某同学用电源、电压表、电流表、滑动变阻器、电键和若干导线，测定电阻R X的值。

所有元件均完好，电源电压不变，所用滑动变阻器上标有“20 2A”字样。

他正确连接电路，实验步骤正确。

闭合电键S，观察到电流表、电压表的示数分别如图1（a）、（b）所示。

当他把滑动变阻器的滑片P移到某位置时，电流表、电压表的示数分别为安、伏。

伏安法测电阻实验题3（含答案)1、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确．．．的是A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差2．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是A ．电流表有读数，电压表的读数几乎为零B ．电压表将被烧坏C ．电压表有读数，电流表的读数几乎为零D ．电流表将被烧坏3. 在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。

下面四个实验中，哪个是通过多次测量提高精度( ) A ．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B ．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C ．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D ．在“测量小灯泡的电阻”时，测量多组对应的电流和电压值4．下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R 的电阻是 欧。

电压 5欧5.某同学测小灯泡电阻的电路如图5所示，其中电源电压为4.5V 。

他按电路图正确连接好实验电路，并检查各元件完好。

然后闭合开关S ，发现灯泡很亮，且电压表的读数为4.5V 。

造成该现象的原因为是 。

滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零)1 2 3 0.6 3－ 0.2 0.40.65 10 153 15－－123 0AV· ·RR ′S（第28题图）6.(2分)请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路。

伏安法测电阻习题一1.（09·广东湛江）19．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．2.（09烟台）25．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。

②闭合开关，调节滑片P，读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．(3.（09广州）23．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。

4..（09威海）．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有“3.8V1.5W ”字样，请完成和解答下列问题。

（1）在图22甲中a ．b分别是 ． 表。

（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。

（3）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P 应滑在 端。

（4）连接完电路后，闭合开关，无论怎样移动滑片P 灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于 造成的。

专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。

求：①电压表的量程是伏。

②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻R x的阻值。

【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。

【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。

伏安法测电阻实验专题1、某同学用电源、电压表、滑动变阻器、电键和若干导线，测定电阻Rx 的值。

所有元件均完好，电源电压为6.0伏且不变，滑动变阻器标有“20Ω 2A ”字样，电路连接正确。

闭合电键，该同学在移动滑动变阻器滑片的过程中，发现电流表示数的变化范围为0.20~0.58安；当滑片在中点附近某个位置时，电压表、电流表的示数分别如图13（a ）、（b ）所示。

（1）请在下表中补上实验数据表格的有关栏目。

（2）根据该同学的实验器材及观察到的现象将有关的数据填入表格内，并求出Rx 的阻值。

（计算电阻时，精确到0.1欧）2、(2003)某同学利用如图13所示的电路测定电阻Rx 的阻值，所用滑动变阻器上标有“20Ω 2A ”字样，电源电压不变。

该同学实验步骤正确，闭合电键K ，观察到电流表的示数为0.14安。

当他把滑动变阻器的滑片移到中点位置(即滑动变阻器接入电路的电阻为10欧)时，电压表、电流表的示数分别为2．5伏、0.20安。

接着他又移动滑片到某点A ，这时电压表、电流表的示数分别如图14(a)、(b)所示。

(1)通过分析可知A 点在滑动变阻器中点的________侧(选填“左”或“右”)。

(2)请在下表中将该同学尚未记录的数据填写完整，并计算出电阻值。

(计算电阻时，精确到0．1欧)3、（黄浦区）某小组同学做“用电流表、电压表测电阻”实验。

他们连接的电路如图14所示。

连接电路时，电键应处于 状态（选填“断开”或“闭合”），滑动变阻器的滑片应移到变阻器的 端（选填“左”或“右”）。

电流表左边接线柱的符号应是 （选填“＋”或“－”）。

实验中滑动变阻器的滑片在某一位置时，电流表的示数为0.2安，电压表的示数如图15所示，则测得此电阻的大小为 欧。

4、（静安区）小华同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。

所用电压表0~15伏量程损坏，但0~3伏量程完好，其余器材均完好。

所用滑动变阻器上标有“20 2A ”字样。

伏安法测电阻实验题1.小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池.请指出他在电路设计或连接上存在的一个问题：—;经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为__________ Ω.答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分）52.在用“伏安法测导体电阻”的实验中.（1）小明连接的实物电路为图18.其中有几处是错误的, 请在错误之处打“X”并改正.（2）下表是小明同学拟出的实验报告.请将上述报告中的三处空白补充完整.实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在 _______________ ，使连入电路中的电阻最大。

②闭合开关，调节滑片P,读出电压表和电流表的示数。

③根据测量的电压值和电流值，求出R的阻值。

实验记录电压U/V电流I/A电阻R/C2.00. 20实验结论略（3）从“实验步骤”看，存在的主要缺陷是什么.答案：（1）见图3.（电压表、电流表改接正确各得1分）（2）电路图见图4（2分）.B端或右端（1分）10（1分）（3）没有多次测量.（2分）3 .用图20所示的仪器测电阻R 的电阻值 (1)将图20的电路，连成正确的测量电路(2)电路中的滑动变阻器对电路起保护作用.因此开关闭合前，其滑片应移到最端(填“左”或“右”)；实验过程中，滑动变阻器还有另一个作用是(3)如果电路中电流表、电压表的读数如图21,电流表的读数为,电压表的读数为 o答案：(1)如图 (2)左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差(3) 0.4 A 2.4 V4.某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。

小灯泡上标有 rt3. 8V1.5W w字样，请完成和解答下列问题。

(1)在图22甲中a. b 分别是• 表。

高三物理伏安法测电阻试题1.(10分)实验室有以下器材：A．一满偏电流为300mA的电流计，它有两档内阻的正接线柱，G0档对应内阻为100W、G1档对应内阻为2.5 kW.B．电压表量程3V，内阻约10kW；C．电源电动势3VD．滑动变阻器“50W，1A”；E. 导线、开关若干(1) 现使用伏安法测阻值约2 kW的电阻，则测量电路部分应选下图中的 (填“甲”或“乙”)电路图，考虑电压表读数误差要求，电流计应选档(填“G”或“G1”)。

(2) 由滑动变阻器规格可知，控制电路应设计成接法较为合适(填“限流” 或“分压” )。

(3) 如图电流计读数为，若电压表读数为1.12V，则该被测电阻阻值为 W。

(保留3位有效数字)【答案】（1）甲， G1；（2）分压；（3）250 mA、1.98´103；【解析】（1）若用乙图，可计算假设当电流计满偏时，即电流为300mA时，电压表的读数为即电压表的偏转角度很小，故采用甲图的电路，且电流计选择G1档，可使两电表指针指到合适的位置。

(2) 滑动变阻器阻值相对较小，故控制电路应设计成分压接法较为合适；（3）电流计读数为250 mA；被测电阻阻值为.【考点】伏安法测电阻。

2.（10分）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）。

正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。

某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。

A．电流表A（量程0.6A，内阻约0.3Ω）B．电压表V（量程15.0V，内阻约10kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势15V，内阻忽略）F．电键、导线若干①实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器。

伏安法测电阻专题练习1、小明同学做电学实验，通过改变滑动变阻器R 3电阻的大小，依次记录的电压表和电流表分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？【 】2、有一个阻值看不清的电阻器R x ，要测出它的电阻值． （1）小明按左图的电路图连接好电路，检查无误后闭合开关S ，观察到电压表的示数为1.6V ，电流表的示数如右图所示，则通过电阻器R x 的电流为_____A ，R x的电阻为____Ω．（2）实验中，为了减小误差，小明还需进行的操作是_______________________________________________________________。

（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。

①________________________________________________________________________ ②________________________________________________________________________ ③_________________________________________________________________________3、做测定电阻阻值的实验.(1)小明根据如图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接.①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________ （具体说明是什么影AＢＣ ＤR XRS响）.(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是 V ，电流表的读数是 A ，被测电阻R x 的阻值是 Ω.(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议： ________________________________________________________________________； ②你提出这个建议的目的是：________________________________________________. 4、我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级一般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5﹪．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．（1．（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差___________（选填“越大”“越小”或“不变”）．（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的_______________． 5、给出下列器材：A ． 电压为3V 的电源；B.量程为3V 的电压表；C.量程为15V 的电压表; D.量程为0.6A 的电流表；E.量程为3A 的电流表； F.滑动变阻器；G.开关及导线.0 1 V 5 0 0.6 2 A 3 0.4CA B P现在要测量一个约为10Ω电阻R X 的阻值.（1）为了提高实验准确度,应选择器材A 、F 、G 和 、 （填写器材代号）。

伏安法测电阻训练一、单选题1.在用伏安法测未知电阻R x时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中哪一个是错误的（）A. B.C. D.2.实验室测导体电阻的方法叫（）A. 欧姆法B. 电阻法C. 伏安法D. 以上都不是3.在如图所示的四幅电路图中，哪一幅是为了伏安法测电阻而正确设计的（）A. B. C.D.4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A. B. C.D.5.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上6.在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是（）A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小变阻器接入电路的阻值7.某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（）A. B. C.D.8.某同学用电压表和电流表测电阻的实验中，下列注意事项中没有必要的是（）A. 连接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应先选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大位置上二、填空题9.小华同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。

所用电压表0~15伏量程损坏，但0~3伏量程完好，其余器材均完好。

所用滑动变阻器上标有“20W2A”字样。

（1）小华按图1正确连接实验电路，在闭合电键S前，他应将滑动变阻器的滑片置于变阻器的________ 端（选填“左”或“右”）。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

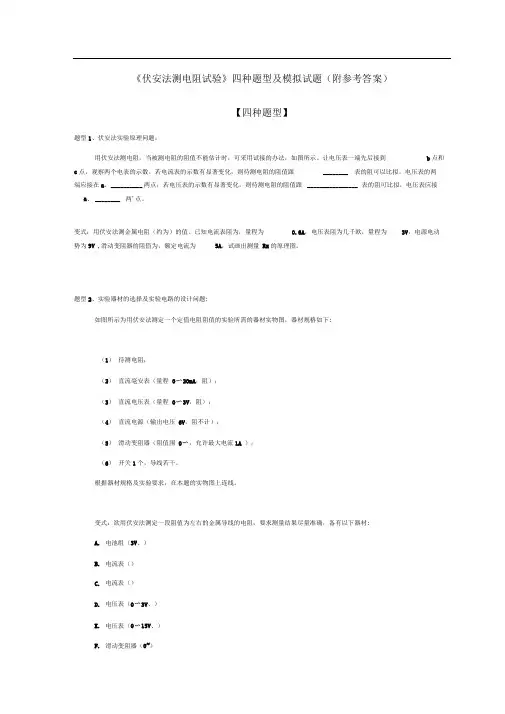

《伏安法测电阻试验》四种题型及模拟试题（附参考答案）【四种题型】题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。

让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________ 表的阻可以比拟。

电压表的两端应接在a、__________ 两点；若电压表的示数有显著变化，则待测电阻的阻值跟________________ 表的阻可比拟，电压表应接a、________ 两'点。

变式：用伏安法测金属电阻（约为）的值。

已知电流表阻为，量程为0.6A，电压表阻为几千欧，量程为3V，电源电动势为9V ,滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。

题型2、实验器材的选择及实验电路的设计问题:如图所示为用伏安法测定一个定值电阻阻值的实验所需的器材实物图，器材规格如下:（1）待测电阻；（2）直流毫安表（量程0〜20mA，阻）；（3）直流电压表（量程0〜3V，阻）；（4）直流电源（输出电压6V，阻不计）；（5）滑动变阻器（阻值围0〜，允许最大电流1A ）；（6）开关1个，导线若干。

根据器材规格及实验要求，在本题的实物图上连线。

变式：欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材:A.电池组（3V、）B.电流表（）C.电流表（）D.电压表（0〜3V、）E.电压表（0〜15V、）F.滑动变阻器（0~）G.滑动变阻器（0~）H.开关、导线(1) ___________________________________ 上述器材中应选用的是。

(2) _______________________________ 实验电路应采用电流表接法(填或外”)。

(3)画出实验电路图。

题型3、电表阻的巧妙测量问题：(全国高考题)从下列器材中选出适当的实验器材，设计一个电路来测量电流表的阻，要求方法简捷，有尽可能高的精确度，并能测得多组数据。

高考物理电学实验测电阻率专项练习题型一：伏安法测电阻 题型二：等效法测电阻 题型三：半偏法测电阻 题型四：单电表法测电阻 题型五：电桥法测电阻 题型六：电表内阻测量 题型七：综合练习一、伏安法测电阻1、在伏安法测电阻的实验中，待测电阻R x 约为200 Ω，电压表的内阻约为2 kΩ，电流表的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式R x＝UI 计算得出，式中U 与I 分别为电压表和电流表的示数。

若将图(a)和图(b)中电路测得的电阻值分别记为R x 1和R x 2，则________(选填“R x 1”或“R x 2”)更接近待测电阻的真实值，且测量值R x 1________(选填“大于”“等于”或“小于”)真实值，测量值R x 2________(选填“大于”“等于”或“小于”)真实值。

(a) (b)[答案] R x 1 大于 小于[解析] 根据串、并联电路的特点解题。

根据题意知R x R A >R VR x ，电压表的分流作用较显著，故R x 1更接近待测电阻的真实值。

图(a)的测量值是R x 与R A 串联的电阻阻值，故R x 1>R x 真；图(b)的测量值是R x 与R V 并联的电阻阻值，故R x 2<R x 真。

2、在“测定金属的电阻率”的实验中，若待测金属丝的电阻约为5 Ω，要求测量结果尽量准确，提供以下器材供选择：A ．电池组(3 V ，内阻1 Ω)B ．电流表(0～3 A ，内阻0.012 5 Ω)C ．电流表(0～0.6 A ，内阻0.125 Ω)D ．电压表(0～3 V ，内阻4 k Ω)E ．电压表(0～15 V ，内阻15 k Ω)F ．滑动变阻器(0～20 Ω，允许最大电流1 A)G ．滑动变阻器(0～2 000 Ω，允许最大电流0.3 A)H ．开关、导线若干(1)实验时应从上述器材中选用________________(选填仪器前的字母代号)．(2)测电阻时，电流表、电压表、待测金属丝电阻R x 在组成测量电路时，应采用电流表________(选填“外”或“内”)接法，待测金属丝电阻的测量值比真实值偏__________(选填“大”或“小”)．(3)若用螺旋测微器测得金属丝的直径d 的读数如图所示，则读数为________mm. (4)若用L 表示金属丝的长度，d 表示直径，测得电阻为R ，请写出计算金属丝电阻率的表达式ρ＝________．解析：(1)电池组电压是3 V ，流过金属丝的最大电流I m ＝Er ＋R x＝0.5 A ，故电流表选C ，电压表选D ；滑动变阻器选最大阻值小的，便于调节，故选F ；另外要选导线、开关．(2)因为R x R A ＝40，R VR x＝800，故电流表选择外接法，外接法测量值偏小．(3)根据螺旋测微器的读数规则知，读数是0.5 mm ＋40.0×0.01 mm ＝0.900 mm. (4)由于R ＝ρL S ＝ρ4L πd 2，解得ρ＝πRd 24L.答案：(1)ACDFH (2)外 小 (3)0.900 (4)πRd 24L3、在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为____________mm(该值接近多次测量的平均值).(2)用伏安法测金属丝的电阻R x .实验所用器材为：电池组(电动势3 V ，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 k Ω)、滑动变阻器R (0～20 Ω，额定电流2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：).x(3)如图丙所示是测量R x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据(2)所选的电路图，补充完成图中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．(4)这个小组的同学在坐标纸上建立U、I坐标系，如图丁所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值R x＝____________Ω(保留2位有效数字).(5)根据以上数据可以估算出金属丝电阻率约为____________(填选项前的符号).A．1×10－2Ω·m B．1×10－3Ω·mC．1×10－6Ω·m D．1×10－8Ω·m(6)任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是__________(有多个正确选项).A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U －I 图象处理数据求金属丝电阻可以减小偶然误差答案：(1)0.397(0.395～0.399均正确) (2)甲 (3)如图(a)所示 (4)如图(b)所示 4.4(4.3～4.7) (5)C (6)CD解析：(1)螺旋测微器的读数原则为固定刻度＋可动刻度×分度值＝0＋39.7×0.01 mm ＝0.397 mm.(2)由记录数据知，若采用乙图限流电路，则当U ＝0.10 V ，I ＝0.020 A 时，滑动变阻器须串入的电阻约为145 Ω，大于滑动变阻器的最大阻值20 Ω，所以实验中滑动变阻器R 应采用分压式连接，故他们采用甲图电路．(3)实物连接图见答案，连线时要注意： ①电压表的正、负接线柱不要接反；②滑动变阻器中滑片P 的位置应使最初R x 两端电压为零． (4)U －I 图线见答案．求出图线斜率即R x 的阻值． (5)R ＝ρL S ，则ρ＝S L ·R ＝π⎝⎛⎭⎫d 22LR ≈1.0×10－6 Ω·m.(6)系统误差是实验原理、实验方法不完善、测量工具不精密等因素造成的误差．偶然误差是人为、环境等偶然因素造成的误差．故读数引起的误差属偶然误差，而电表的内阻引起的误差是系统误差，A 、B 错误；把电表内阻计算在内，完善了实验方案，可消除这一因素引起的系统误差，C 正确；用多次测量求平均值的方法，可减小偶然误差，D 正确．4、(2018·河南郑州模拟)在“测定金属丝的电阻率”实验中,所用的测量仪器均已校准,待测金属丝接入电路部分的长度约为50 cm 。

4伏安法测电阻（高考物理电学实验）组卷老师：莫老师评卷人得分一．实验题（共50小题）1．现提供以下器材：电流表：（满偏电流100μA，内阻100Ω）电流表：（量程10mA，内阻40Ω）滑动变阻器：（最大电阻值100Ω）待测电阻：（约300Ω）直流电源：（电动势6V，内阻为几欧姆）各种已知阻值的电阻开关导线若干①现需要将电流表改装成一个量程为3V的电压表，需要选用的电阻阻值为．②现要求用改装后的电压表（用符号表示）和电流表测量待测电阻R x．（a）在下面的虚线框中画出电路图．（b）按电路图在下面的实物图中画出连接导线③（a ）若不能提供电流表，但还可以提供一块与完全一样的电流表．一位同学将其改装成量程为10mA的电流表A'，改装后仍按原电路连接，则使用改装表A'与使用电流表比较滑动变阻器滑片的移动范围将．（填“变大”、“变小”或“不变”）（b）若使用改装的电流表A'进行测量，为了减小误差，电流表A'应（填“内接”或“外接”）．2．如图甲所示为测量电阻的电路，R x为待测电阻，R的阻值已知，R′为保护电阻，阻值未知，电源的电动势E未知，S1、S2均为单刀双掷开关，A为电流表，其内阻不计．（1）按如图甲所示的电路，在如图乙所示的实物图上连线．（2）测量R x的步骤为：将S2向d闭合，S1向闭合，记下电流表读数I1，将S2向c闭合，S1向闭合，记下电流表读数I2；由此可知待测电阻R x 的计算公式是R x=．3．利用如图甲所示电路测量未知电阻R x的阻值，其中R1为电阻箱，R2为滑动变阻器．（1）根据图甲所示的电路，完成图乙实物图的连接．（2）请完善下列实验步骤：①闭合开关S1，先将S2拨向1，调节滑动变阻器R2的滑片，使电流表A有适当的读数，并记下其数值I；②将S2拨向2，保持不变，调节，使电流表A的读数仍为I；③电阻R x的值等于．（3）电阻R x的测量值与真实值可能不相等，若不考虑偶然误差的因素，则可能的原因是．4．实验室有一标有均匀刻度但没有标示的电压表，通过测量可知其内阻r1=150k，量程约为13V～16V．现小明为了精确地测量电压表的量程，选择的实验器材如下：A．量程为3V的标准电压表，内阻r2=30kB．量程为3A的电流表，内阻r3=0.01C．滑动变阻器R，总阻值为1kD．电动势为20V的电源E，内阻可忽略不计E．开关S、导线若干．要求方法简捷，尽可能减少误差，并能测出多组数据．（1）小明设计了图甲所示的三个测量电路，为了精确地测量电压表的量程，并且能完成多次测量，应选择电路图．（填字母）（2）根据选择的最合适的电路，将图乙中的实物图用笔画线代替导线连接成完整的电路．（3）根据所选择的电路从其中的测量数据中选出一组来计算待测电压表的量程Um，则Um的关系式为，该关系式中各符号的物理意义分别为．5．某同学通过实验测定一个阻值约为5Ω的电阻R x的阻值。

电学实验专题-伏安法测电阻实验四：伏安法测电阻伏安法测电阻，是初中物理中的一个重要实验。

几乎集中了初中电学的所有重点知识，如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。

一、概念1. 定义：用电压表和电流表分别测某一导体两端的电压和通过电流，根据欧姆定律I=U/R的变换公式R=U/I 求得导体电阻的方法。

2. 实验依据：R=U/I3. 测量的物理量：U ，I4. 实验电路图5. 实验步骤：（1）根据电路图连接实物。

实验时注意事项：① 熟悉伏安法测电阻的实验电路图。

② 连接电路时，滑动变阻器的电阻处于电阻最大的状态，开关应断开。

对于三个基本电路仪器的连接处理：③ 连接完毕，在待测电阻值无法估计时，电流表、电压表都应选大量程或用试触的方法选择量程以免损坏电表。

④ 实验中存在误差。

为了减小误差，应选择适当的量程并进行多次测量再取平均值。

（2）检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

（3）算出三次R x 的值，求出平均值。

（4）整理器材。

6. 数据的记录：多次测量求平均值。

Ⅰ.知识结构滑动变阻器变阻（“一上一下”） 阻值最大（“滑片远离下接线柱”） __联在电路中 电流表 “__”接线柱流入，“__”接线柱流出量程选择：算最大电流I=U/R x__联在电路中电压表 “__”接线柱流入，“__”接线柱流出物理量电压（伏）电流（安）电阻（欧）R x阻值（欧）实验次数1237. 滑动变阻器的作用：多次改变待测电阻两端电压和通过它的电流，实现多次测量，取平均值，减小误差。

8. 改变待测电阻两端电压的操作方法：串联接入一个滑动变阻器，改变滑片的位置或更换电池节数。

9、解题方法：U=U1+IR滑Ⅱ.典例精讲【例1】（★★★）“探究电流与电压关系”实验和“伏安法测电阻”实验相比较：需要测量的物理量（选填“相同”或“不同”），实验目的（选填“相同”或“不同”）。

电学专项习题：伏安法测电阻2019.12.4一、测定值电阻实验1、测定定值电阻阻值的方法称作：2、实验原理：3、画出该实验电路图4、需要测定哪些物理量：5、电路连接时需要注意什么：6、滑动变阻器在电路中的作用：7、移动滑动变阻器，测得多组数据的目的：8、实验中，不管怎么移动滑动变阻器，两表都有示数，但是都保持不变，原因：9、连好电路，闭合开关后，移动滑动变阻器，发现电流表指针正常偏转，电压表示数为零，这种故障的原因可能是：10、连好电路，闭合开关后，移动滑动变阻器，发现电流没有示数，电压表有示数，这种故障的原因可能是：11、该方法测电阻属于控制变量法吗？二、习题演练1、如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图．（1）请用笔画线代替导线，将图甲中的实物电路连接完整．（2）闭合开关前，应将滑动变阻器的滑片移到处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx ．1 / 62 / 6（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为 2.4V ，电流表示数如图乙所示，其读数为 A ，则未知电阻Rx= Ω．（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx 的阻值．实验电路如果丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：①闭合开关S ，将滑动变阻器的滑片P 移到a 端，记录电流表示数为1I ；②闭合开关S ，将滑动变阻器的滑片P 移到 ，记录电流表示数2I ；③写出待测电阻的表达式，Rx=（用已知量和测量量符号表示）2、某同学利用图1所示的电路来测量一未知电阻Rx.(1)请用笔画线代替导线，将图1中实物图连接完整。

(2)闭合开关后,当滑动电阻器的滑片向左移动到某一位置时,电压表的示数为1.2V,电流表的示数如图2所示,则I= A，Rx= Ω.(3)该同学又设计了如图3所示的测量电路,同样可以测量未知电阻Rx,其中R0是定值电阻。

第I卷（选择题）请点击修改第I卷的文字说明1．某用电器与供电电源的距离为L，线路上的电流为I，若要求线路上的电压降不超过U，已知输电导线的电阻率为ρ，那么，该输电导线的横截面积的最小值是( )2．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W3．一只标有“4V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系可用图象表示，在如图所示的四个图象中，符合实际的是( )4．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I图象应是 ( )5．用伏安法测量导体的电阻的实验中，由于电流表和电压表的电阻未知，将可动触头由位置a移到位置b，如图所示，同时观察电流表和电压表示数的变化．A.若发现电压表V的示数变化显著,宜将可动触头P接a，且R x的测量值小于真实值B.若发现电流表A的示数变化显著,宜将可动触头P接a，且R x的测量值小于真实值C.若发现电流表A的示数变化显著,宜将可动触头P接b，且R x的测量值大于真实值D.若发现电压表V的示数变化显著,宜将可动触头P接b，且R x的测量值大于真实值6．如图所示，伏安法测电阻的电路中，电压表的量程为3V，内阻为1kΩ，测量时发现电压表的量程过小，在电压表上串联一个阻值为1kΩ的定值电阻R0，最后电压表示数为2.00 V，电流表示数为0.10 A，下列说法正确的是( )R0A．R x略大于40 Ω B．R x略小于40 ΩC．R x略小于20 Ω D．R x略大于20 Ω第II卷（非选择题）请点击修改第II卷的文字说明三、填空题（题型注释）四、实验题（题型注释）7．(8分)用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：A．待测电阻R x(大约100 Ω)B．直流毫安表A1(量程0～10 mA，内阻约100 Ω)C．直流毫安表A2(量程0～40mA，内阻约40 Ω)D．直流电压表V1(量程0～3 V，内阻约5 kΩ)E．直流电压表V2(量程0～15 V，内阻约15 kΩ)F．直流电源(输出电压4V，内阻不计)G．滑动变阻器R(阻值范围0～50 Ω，允许最大电流1 A)H．开关一个、导线若干（1）据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选________，直流电压表应选________．(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些．(3)用铅笔按电路图将实物图连线．8．用如图（a）所示的器材做“描绘小灯泡的伏安特性曲线”实验．小灯泡标有“6V，3W”的字样．蓄电池电动势为8V，滑动变阻器有两种规格：R1标有“5Ω，2A”，R2标有“100Ω，20mA”．各电表的量程如图所示．测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）滑动变阻器应选用．（2）用笔画线代替导线，把图中的实物连成实验电路（有部分连线已接好）．（3）测量时电压表示数如图（b）所示，则U= V．（4）某同学根据实验测量得到的数据，作出了如图（c）所示的I―U图象．分析图象不是直线的原因：．9．（9分）一学习小组要用伏安法尽量准确地描绘一个标有“6V，1.5W”的小灯泡的I-U图线，现有下列器材供选用：A．学生电源（直流9V）B．开关一个、导线若干C．电压表（0～3V，内阻约10kΩ）D．电压表（0～6V，内阻约10kΩ）E．电压表（0～10V，内阻约30kΩ）F．电流表（（0～0.3A，内阻约0.1Ω）G．电流表（0～0.6A，内阻约0.4Ω）H．电流表（0～3A，内阻约0.6Ω）I．滑动变阻器（20Ω，2A）J.滑动变阻器（200Ω，1A）（1）实验中需用到的仪器有__________________（用字母序号表示）；（2）在下面方框内画出实验电路图；（3）对应实验电路图将实物连线补充完整。

15.3“‘伏安法’测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是( )A.改变待测电阻两端的电压B.改变待测电阻中的电流C.为了使电流表能选用小量程而使测量结果更准确D.保护电路中的电路元件2.在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏B. 电流表和电源损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数3.在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A. B. C. D.5.如图所示是某同学测电阻的实验电路。

闭合开关,观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是( )A.滑动变阻器短路B.滑动变阻器连入电路中的阻值较大C.定值电阻开路D.定值电阻的阻值较大6.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.7.一个20Ω的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表、电压表选择的量程应为( )A.0～0.6A,0～3VB.0～0.6A,0～15VC.0～3A,0～3VD.0～3A,0～15V8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零9.小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，小红所连接的电路可能是下列电路图中的哪一个（）A. B.C. D.10.如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是( )A. 电流表烧坏B. 电压表烧坏C. 两表都烧坏D. 灯泡不亮11.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻12.某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（）A. B. C. D.13.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A. 小灯泡出现了短路B. 小灯泡出现了断路C. 选取的滑动变阻器阻值太小D. 电源电压太低14.用“伏安法测电阻”实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）A. 测量值等于电阻的实际阻值B. 测量值小于电阻的实际阻值C. 测量值大于电阻的实际阻值D. 以上三种情况都有可能二、填空题15.在测量小灯泡电阻试验中，________（能/不能）求平均值，因为________，测量定值电阻试验中________（能/不能）求平均值，原因________ 。

第八单元电学知识第17讲伏安法测电阻➢考点解读✍考点1：伏安法测电阻【考试题型】实验题、选择题【解题关键】1、伏安法定义：用电压表和电流表分别测出电路中某一电阻两端的电压和通过的电流就可以根据欧姆定律算出这个电阻的电阻，这种用电压表电流表测电阻的方法叫伏安法。

2、原理：I=U/R3、电路图：4、实验步骤考点：(1)根据电路图连接实物。

答案：(2)连接实物时，必须注意应断开开关。

(3)电流表量程的选择：算最大电流 I=U/Rx（4）电压表量程的选择：看电源电压（5）电阻的计算：三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

算出三次Rx的值，求出平均值。

5、滑动变阻器在这里的作用：保护电路，重要的是改变小灯泡两端的电压【中考真题】实验题1、在用“伏安法测小灯泡的电阻”实验中．（1）在图甲中，请你将电压表正确连入电路，完成电路的连接．（2）在闭合开关之前，图中滑动变阻器的滑片应放在端．（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为V，灯泡的电阻R L= Ω．（4）小明同学在做实验时，电路连接无误．闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零．该故障的原因可能是．（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的功率．由图乙两表示数可求出小灯泡的功率P= W．答案：（1）如右图（2）左（3）2．2 11（4）电压表接线柱松动（或接触不良）（5）0．442、图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是2. 5V，电阻约9Ω。

(1)为了尽可能减小误差，请你帮小明将电流表，电压表正确连入电路。

(2)在闭合开关前，应将滑片放在________ （填“A”或“B”）端。

(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是______Ω.(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是_________________________________________.答案：(1)说明：两表的正负接线柱任错接一个扣1分，两表的量程（电流表0.6A，电压表3V，任错选一个扣1分。
