游标卡尺是一种比较精密的量具

表盘游标卡尺的读数方法表盘游标卡尺是一种精密量具，能够测量工件的精度和尺寸。

在使用过程中，正确的读数方法非常重要，因为不正确的读数方法可能导致误差、不准确的数据和不良结果。

下面介绍如何正确地读取表盘游标卡尺。

一、尺寸读数方法1. 挑选正确的刻度：读尺寸之前，需要选择合适的量程范围。

例如，如果测量的部件尺寸范围是在1-10毫米之间，选用量程为10毫米的表盘游标卡尺，不要使用5毫米或25毫米的卡尺。

2. 确定零点位置：先要将游标卡尺对齐工件，并将刻度盘转动到零刻度位置。

对于某些卡尺，可能会多出一个负值范围。

在一些情况下，数值可能会是一个负数，例如-0.05毫米，这时需要将负号考虑进来。

3. 观察主刻度：读取尺寸应该始于主刻度的最左侧，用眼睛尽量精确的盯着最左侧的主刻度线，然后看右侧的副刻度，直到它与工件的轮廓线对齐。

4. 观察副刻度：接着要观察最左边的副刻度线。

如果副刻度线完全对齐，就要读取它上面的数值。

如果副刻度线只是部分对齐，就需要根据对齐的百分比来计算数值。

例如，如果副刻度线45%对齐，则数值要加上0.45*刻度间距。

5. 捕捉误差：测量后，测量不到的数字应该是按照刻度盘上未对齐的最小单位来决定的。

如果没有完全对齐，则要逐个数字逐个数字地写下来，并在精确的位置上标记分数。

例如，如果读出的数字是5.5毫米，且不是完全对齐，需要记录5+0.5/10。

二、角度读数方法1. 确定零点位置：在读角度之前，应将表盘游标卡尺对准工件并将培养皿固定。

然后可以转动表盘盘，以将零点对准尺头。

2. 捕捉误差：在读取角度值时，需要将每个角度值除以10，以获得正确的度数。

例如，读取值为35时，应理解为3.5度，将小数部分记录下来。

3. 观察度盘：观察度盘上的角度值，当找到完全匹配的指针时，读取该指针上的数值。

如果未找到完全匹配的指针，则需要计算指针所在刻度线的间距，并将其乘以指针在刻度线中的偏移量。

三、注意事项1. 使用前要检查表盘游标卡尺的准确性，查看是否有损坏或不准确的部分。

班级： 姓名： 学号： 常用长度量具（一）——游标卡尺的使用1、游标卡尺的结构：（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm 、0.05mm 、0.02mm 。

（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

右测右测量爪量爪2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm ，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm 、1/20mm 、1/50mm ，即0.1mm 、0.05mm 、0.02mm 。

（1）0.1mm 的游标卡尺：（如下图）0 5 10 游标尺0 12主尺准确度为 0.1mm 的游标卡尺的游标尺上共10个等分刻度，总长为9mm 。

（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差 mm 。

当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第 条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的 mm 刻线重合，其余的刻线均不重合。

所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。

此时，游标尺的第一条刻线在距主尺 1mm 刻线左边 mm 处；第二条刻线在距主尺 2mm 刻线左边 mm 处；......（3）0.05mm 的游标卡尺（图1）：图1准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。

0.05mm的游标卡尺（图2）：图2准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，总长为49mm。

八年级物理上册第一章：游标卡尺的介绍及使用方法游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

3) 读数时，视线要垂直于尺面，否则测量值不准确。

4) 测量内径尺寸时，应轻轻摆动，以便找出最大值。

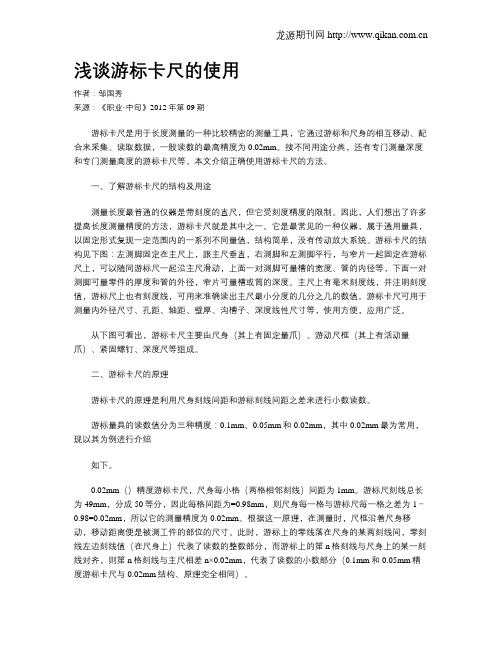

浅谈游标卡尺的使用作者：邹国秀来源：《职业·中旬》2012年第09期游标卡尺是用于长度测量的一种比较精密的测量工具，它通过游标和尺身的相互移动、配合来采集、读取数据，一般读数的最高精度为0.02mm。

按不同用途分类，还有专门测量深度和专门测量高度的游标卡尺等。

本文介绍正确使用游标卡尺的方法。

一、了解游标卡尺的结构及用途测量长度最普通的仪器是带刻度的直尺，但它受刻度精度的限制。

因此，人们想出了许多提高长度测量精度的方法，游标卡尺就是其中之一。

它是最常见的一种仪器，属于通用量具，以固定形式复现一定范围内的一系列不同量值，结构简单，没有传动放大系统。

游标卡尺的结构见下图：左测脚固定在主尺上，跟主尺垂直，右测脚和左测脚平行，与窄片一起固定在游标尺上，可以随同游标尺一起沿主尺滑动，上面一对测脚可量槽的宽度、管的内径等，下面一对测脚可量零件的厚度和管的外径，窄片可量槽或筒的深度。

主尺上有毫米刻度线，并注明刻度值，游标尺上也有刻度线，可用来准确读出主尺最小分度的几分之几的数值。

游标卡尺可用于测量内外径尺寸、孔距、轴距、壁厚、沟槽子、深度线性尺寸等，使用方便，应用广泛。

从下图可看出，游标卡尺主要由尺身（其上有固定量爪）、游动尺框（其上有活动量爪）、紧固螺钉、深度尺等组成。

二、游标卡尺的原理游标卡尺的原理是利用尺身刻线间距和游标刻线间距之差来进行小数读数。

游标量具的读数值分为三种精度：0.1mm、0.05mm和0.02mm，其中0.02mm最为常用，现以其为例进行介绍如下。

0.02mm（）精度游标卡尺，尺身每小格（两格相邻刻线）间距为1mm。

游标尺刻线总长为49mm，分成50等分，因此每格间距为=0.98mm，则尺身每一格与游标尺每一格之差为1－0.98=0.02mm，所以它的测量精度为0.02mm。

根据这一原理，在测量时，尺框沿着尺身移动，移动距离便是被测工件的部位的尺寸。

此时，游标上的零线落在尺身的某两刻线间，零刻线左边刻线值（在尺身上）代表了读数的整数部分，而游标上的第n格刻线与尺身上的某一刻线对齐，则第n格刻线与主尺相差n×0.02mm，代表了读数的小数部分（0.1mm和0.05mm精度游标卡尺与0.02mm结构、原理完全相同）。

游标卡尺的介绍及使用方法游标卡尺的概述游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

2) 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

3) 读数时，视线要垂直于尺面，否则测量值不准确。

4) 测量内径尺寸时，应轻轻摆动，以便找出最大值。

如何使用游标卡尺-游标卡尺的使用方法及应用范围如何使用游标卡尺-游标卡尺的使用方法及应用范围游标卡尺(VERNIER CALLIPER)，是一种测量长度、内外径、深度的量具。

下面，店铺为大家讲讲游标卡尺的使用方法及应用范围，希望对大家有所帮助!游标卡尺的使用方法用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的.规定一致，原点以右为正，原点以左为负)。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径(或内径)的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。

测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。

否则，量爪若在如图2-6所示的错误位置上，将使测量结果a 比实际尺寸b要大;先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。

如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。

决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。

这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。

以上是对游标卡尺的介绍，包括其读数、使用方法以及其应用等内容，由于游标卡尺是种比较精密的量具，现已经被广泛应用于工业测量长度上，随着科学技术的发展以及行业的不断壮大，检测仪器数字化是当前及未来仪器的普遍趋势，而且对工件的测量效率也会要求越来越高。

而当前工厂内部品质检查的方法是测量一个数据后，由测量人员人工记录在纸张中，或者由一个人测量，另一个人进行记录的操作方式，当需要进行分析时，由操作人员录入到电脑的EXCEL表格中;这种传统的测量方式导致的问题是效率低，数据容易记错。

游标卡尺的使用方法一、游标卡尺介绍游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径等尺寸。

常用的规格有0～125毫米、0～150毫米、0～200毫米、0～300毫米、0～500毫米等多种。

游标卡尺按其精度可分为：0.1毫米、0.05毫米、0.02毫米三种。

二、游标卡尺的结构游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。

图1-1三、读数游标的尺身上的刻度每格为1毫米，滑动的游标上的刻度每格为0.02毫米（以精度0.02为例）。

如下图2-1（实物图），如下图3-1（示意图）。

图2-1图3-1第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02毫米。

一般情况下我们的尺身（主尺）的读数的单位为厘米，为了方便读数，我们需要化为毫米，1厘米=10格，所以一格为0.1厘米，化为毫米，即主尺一格就为1毫米。

第二步：确认游标（副尺）读数，由于精度为0.02，所以如图3-1所示，游标（副尺）的一格为0.02毫米，五格就为0.10毫米；此时有两种游标（副尺）读数方法：第一种：数游标与主尺（从左到右）数过去相对应的格数×0.02；例如：10格在游标上对应的位置为2，我们通过计算：10×0.02=0.20毫米；第二种：直接看游标读数：例如1就为5格，所以为0.10毫米；2为10格就为0.20毫米；3就是0.30,毫米；以此类推；第三步：具体读数：结果=主尺读数+游标（副尺读数），图4-1主尺读数：主尺的数值为0.7厘米=7毫米；（注意将厘米转化为毫米）副尺读数：大家可以清晰的看到图4-1游标（副尺）0刻度没有与7毫米主尺刻度重合，所以超过了7毫米，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格×0.02=0.40毫米; 或者直接读数4这个位置为0.40毫米；最终结果：7毫米+0.40毫米=7.40毫米；四、具体操作详细步骤：（1）基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；（2）清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；（3）进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；（4）读数：主尺+副尺；（5）记录数据：最好测两次及以上；（6）清洁复位；。

游标卡尺校准中的常见故障及修理技巧摘要：游标卡尺是一种广泛使用于长度、直径及深度厚度测量的较为精密的量具，被广泛应用于工业、机械加工等相关领域，但由于频繁地使用游标卡尺，使其自身极易产生磨损和损坏，导致测量结果出现偏差，影响使用效果，因此本文作者参照JJG30-2012《通用卡尺校准规程》，结合自己多年检修游标卡尺的体会，对游标卡尺校准调修作如下总结，提出了游标卡尺校准中的常见故障及修理技巧，可为同行提供一定的参考。

关键词：游标卡尺；校准；常见故障；修理1概述游标卡尺是一种十分重要的测量工具，它广泛应用于制造业、安装业、科研院所等国民经济的各个领域，它是测量厚度、内外直径和深度的首选工具。

正是由于它操作的简便和使用普遍，往往导致人们忽略对它的保养与维护，从而影响其测量精度。

在生产过程中由于对卡尺的使用不当而影响工件加工精度，对产品质量产生影响的例子很多，甚至出现工件成批报废的后果，这应该引起计量器具的管理人员、校准人员和使用人员的高度重视。

2 游标卡尺的工作原理一般机械工业中使用的游标卡尺都是由可移动的游标尺和主尺两部分组成。

在游标尺上会有一个紧固螺钉，使用者根据自己的需要将游标尺固定在主尺上的任意位置。

尺身和游标尺都有量爪，利用内爪可测量工件的宽度和圆管等的内径，利用外测量爪可测量工件的厚度和管的外径，使用深度测量爪也可测量工件的厚度和槽的深度。

游标卡尺是利用主尺的度数及主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出测量值的整数和小数部分。

例如一个游标卡尺的主尺线距总长为1mm，游标尺分为10格，则其线距为0.9mm。

当主尺与游标尺的零刻线重合，若游标尺移动0.1mm，则它的第1根刻线与主尺的第1根刻线重合；若游标尺移动0.2mm，则它的第2根刻线与主尺的第2根刻线重合。

依此类推，可根据游标尺与主尺上刻线重合处读出量值的小数部分。

3 游标卡尺校准中的常见故障3.1 外观问题在游标卡尺的生产加工研磨过程中，由于研磨器不平整，磨料过粗，导致嵌砂没有被很好地去除，再加上工作环境不达标，工作时受到大颗粒状灰尘和碎屑等干扰，均会造成游标卡尺外观出现问题，测量面表面粗糙度过大。
