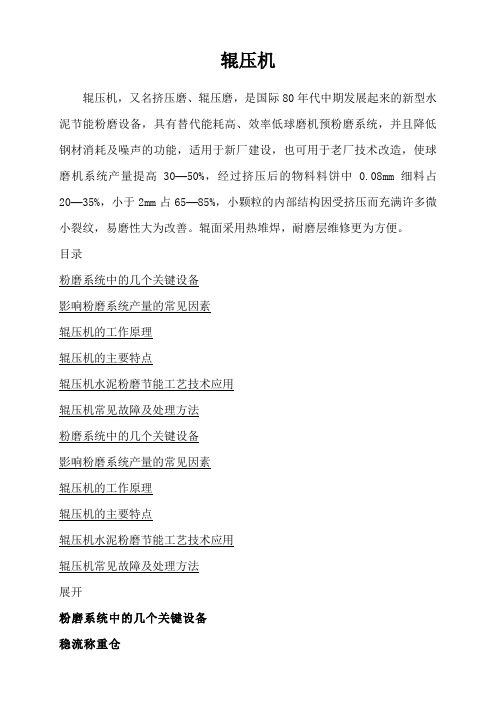

辊压机介绍

辊压机辊压机，又名挤压磨、辊压磨，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能，适用于新厂建设，也可用于老厂技术改造，使球磨机系统产量提高30—50%，经过挤压后的物料料饼中0.08mm细料占20—35%，小于2mm占65—85%，小颗粒的内部结构因受挤压而充满许多微小裂纹，易磨性大为改善。

辊面采用热堆焊，耐磨层维修更为方便。

目录粉磨系统中的几个关键设备影响粉磨系统产量的常见因素辊压机的工作原理辊压机的主要特点辊压机水泥粉磨节能工艺技术应用辊压机常见故障及处理方法粉磨系统中的几个关键设备影响粉磨系统产量的常见因素辊压机的工作原理辊压机的主要特点辊压机水泥粉磨节能工艺技术应用辊压机常见故障及处理方法展开粉磨系统中的几个关键设备稳流称重仓辊压机必须满料操作，运行过程中两辊之间必须保证充满物料，不能间断，因此在辊压机进料口上部设置稳流作用的称重仓是必要的，称重仓的容量设计也不能太小，否则缓冲余地太小，影响辊压机的正常运行，造成辊压后料饼质量的较大波动。

另外要控制好称重仓的料位，如果料位过低，辊压机上方不能形成稳定的料柱，使称重仓失去靠物料重力强制喂料的功能，且容易形成物料偏流入辊现象，引起辊压机振动或调停。

辊压机除铁装置辊压机辊面耐磨层容易磨损，尤其对金属异物反应敏感，因此喂入辊压机的物料应尽可能地除铁彻底。

系统中除了在进料皮带上设置除铁器外，还有必要在进料皮带上设置金属探测仪。

而且在生产过程中，应确保金属探测仪与进料系统连锁畅通，反应快捷，以便及时排除物料中混杂的金属异物，避免金属异物在辊压机与打散分级机组成的闭路系统中不断循环而反复损伤辊面层。

辊压机斜插板辊压机斜插板位置不当，会造成辊压机入口内料柱压力过大或过小，对形成稳定料床有影响。

位置过高，料柱压力过大，入辊压机物料多，辊缝大，物料会冲过辊压机或形成料饼过厚，增大下道工序负荷，挤压效果变差，成品含量低；位置过低，料柱压力小，入辊压机物料少，难以形成稳定厚实的料床，产量降低，严重时还可能造成设备振动，无法运行。

辊压机的工作原理辊压机是一种常见的工业设备，广泛应用于各个领域。

它的工作原理是基于辊轮的旋转和压力的施加，通过对物料的辊压来实现物料的加工和处理。

本文将详细介绍辊压机的工作原理，包括辊压机的结构和工作过程，以及辊压机的应用领域和未来发展趋势。

一、辊压机的结构和工作过程1.1 辊压机的结构辊压机由辊轮、驱动装置、辊轮调节装置和控制系统等组成。

辊轮是辊压机的核心部件，通常由金属材料制成，具有一定的硬度和耐磨性。

驱动装置通过机电或者液压系统提供动力，驱使辊轮旋转。

辊轮调节装置用于调整辊轮的间距和压力，以适应不同物料的处理需求。

控制系统用于监控和控制辊压机的工作状态，确保其正常运行。

1.2 辊压机的工作过程辊压机的工作过程可以分为进料、辊压和出料三个阶段。

首先，物料通过进料口进入辊压机，进入辊轮之间的压缩区域。

然后，驱动装置使辊轮旋转，辊轮之间施加压力，将物料进行辊压处理。

在这个过程中，物料会受到辊轮的挤压和剪切力，从而发生形变和分散。

最后，经过辊压处理的物料从出料口排出，完成加工和处理过程。

1.3 辊压机的特点辊压机具有以下几个特点：1.3.1 高效能：辊压机通过辊轮的旋转和压力的施加，能够快速完成对物料的加工和处理，提高生产效率。

1.3.2 均匀性：辊压机能够均匀地对物料进行辊压处理，确保物料的均一性和一致性。

1.3.3 灵便性：辊压机的辊轮间距和压力可以根据物料的特性进行调节，适应不同物料的处理需求。

1.3.4 适应性：辊压机适合于各种不同类型的物料，包括固体、液体和粉末等，具有广泛的应用领域。

二、辊压机的应用领域辊压机在许多领域都有广泛的应用，下面将介绍其中的三个主要领域。

2.1 矿山工业辊压机在矿山工业中常用于矿石的破碎和磨细处理。

通过辊压机的辊压作用，可以将矿石进行初步破碎，并将其磨细成所需的颗粒大小，以便后续的选矿和冶炼过程。

2.2 建造材料辊压机在建造材料行业中被广泛应用于水泥、石灰、石膏等材料的加工和处理。

辊压机的工作原理及特点一、辊压机辊压机可用于细碎水泥生料、熟料、高炉炉渣、石灰石、煤和其他脆性材料。

此外，在化肥、选矿等工业领域进行细碎作业，国内、外均有成功的例子。

二、辊压机的工作原理及特点1. 辊压机的工作原理辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。

辊压机的工作原理物料从两辊上方给入，被挤压辊连续带入辊间，受到 50 - 100 MPa 的高压作用后，变成密实的料饼从机下排出。

排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，在进一步粉碎过程中，可较大地降低粉磨能耗。

2. 辊压机的主要特点（1）在粉磨系统中装备辊压机，可使粉磨设备的生产能力得以充分发挥，一般可提高产量 30% -40% ，总能耗可降低 20% - 30% 。

（3）结构紧凑、重量轻、体积小，对于相同生产能力要求的粉磨系统，装备辊压机可显著节省投资。

（3）结构简单、占用空间小，操作维修较方便。

（4）辊压机与其他粉磨设备相比，粉尘少，噪声低，工作环境有较大的改善。

图 3-1 粉磨辊压机工作原理图三、辊压机的技术性能表 3-1 辊压机技术性能型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 挤压辊直径/mm 800 1000 1000 1000 1150挤压辊宽度/mm 150 160 400 630 1000主电动机机功率/kW 2×55 2×115 2×200 2×315 2×500入料粒度/mm ?50 ?60 ?60 ?60 ?60入料温度/0C ?150型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 入料水分 / % ?15生产能力 /t h-1 30 50 90 150 240＜0.09 25%产品粒度/mm＜2.0 65%-80%设备质量/t 16 30 28 45 82 注：1. 生产能力、产品粒度等参数，与物料特性有关，需对物料样品试验后才能确定其准确数值。

辊压机是根据料床粉磨原理设计而成，其主要特征是：高压、满速、满料、料床粉碎。

辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。

物料从两辊上方给入，被挤压辊连续带入辊间，受到100-150MPa的高压作用后，变成密实的料饼从机下排出。

排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，改善了物料的易磨性，且在进一步粉碎过程中，可较大地降低粉磨能耗。

物料通过磨辊主要分为三个阶段：满料密集、层压粉碎、结团排料阶段。

主要结构辊压机由机架、两个辊系、传动装置、扭矩支承、辊罩、进料装置、液压（加压）系统、主轴承润滑系统、干油润滑系统、电气系统等部份组成。

主要特点根据辊压机在水泥工业的实际应用结果，人们总结出如下最主要的特点：（1）提高产量：在粉磨系统中安装辊压机，其高压负荷通过双辊直径传递到被粉磨的物料层，大部分能量被用于物料之间的相互挤压，物料摩擦产生的声能、热能被转化为物料的变形能，使其变形、撕裂、粉碎，可以使粉磨设备的潜在能力得以充分发挥，增加产量达50-100%，总能耗可降低20%-30%，提高了整个系统的生产效率。

（2）降低电耗：用辊压机粉磨物料，。

辊压后的物料不仅粒度大幅度减小，邦德功指数也明显降低，从而大大改善了后续磨机的粉磨状况，使整个粉磨系统的单位电耗明显下降。

可以使粉磨系统的总电耗显著降低。

比传统粉磨方式节能25-50%，每年节电效益相当可观。

（3）节省投资：对于同样生产能力要求的辊压机与管磨机相比，辊压机结构简单、体积小、重量轻，占用厂房空间小，可以节省土建投资，同时也便于对原有粉磨系统进行改造。

此外，辊压机的操作、维修也非常简便。

（4）工作环境好：物料在挤压辊罩内，被连续稳定地挤压粉碎，有害粉尘不易扩散，同时，由于近乎无冲击发生，故辊压机的噪音比管磨机小得多。

（5）易于发展：传统管磨机受到加工、运输、热处理等条件的限制，管磨机大型化受到很大的制约。

辊压机的工作原理辊压机是一种常见的工程机械设备，广泛应用于道路建设、土地整理、压实工程等领域。

它通过辊筒的旋转和辊压力的施加，将土壤、沥青混凝土等材料进行压实，以达到增加地基密实度、提高路面平整度的目的。

下面将详细介绍辊压机的工作原理。

一、辊压机的结构和组成部份辊压机主要由辊筒、发动机、传动系统、液压系统和控制系统等组成。

其中，辊筒是辊压机最关键的部份，可分为前辊筒和后辊筒。

辊筒内部装有液压马达和齿轮传动装置，通过发动机提供的动力，驱动辊筒旋转。

液压系统负责提供辊压力和控制辊筒的升降和摆动，而控制系统用于操作和监控辊压机的工作状态。

二、辊压机的工作原理1. 压实作用辊压机的压实作用是通过辊筒的旋转和辊压力的施加来实现的。

在工作时，辊筒通过发动机提供的动力旋转，并施加一定的辊压力于地面或者材料表面。

辊筒与地面或者材料表面接触时，由于辊筒的重力和辊压力的作用，会产生压实效果，使地基或者材料得到密实。

2. 压实过程辊压机的压实过程可以分为初压和终压两个阶段。

初压阶段是指辊筒与地面或者材料表面接触的瞬间，此时辊筒的重力开始作用，产生初步的压实效果。

终压阶段是指辊筒在与地面或者材料表面接触的过程中，通过辊压力的施加，进一步增加地基或者材料的密实度。

在压实过程中，辊筒的旋转速度和辊压力的大小可以根据工程需要进行调整。

3. 压实效果辊压机的压实效果主要取决于辊筒的旋转速度、辊压力的大小和压实次数等因素。

辊筒的旋转速度越快，辊压力越大，压实效果越好。

压实次数也是影响压实效果的重要因素，通常需要多次重复压实才干达到工程要求的密实度。

4. 操作和控制辊压机的操作和控制主要通过控制系统实现。

操作员可以通过控制系统调整辊筒的旋转速度、辊压力的大小和辊筒的升降和摆动等参数，以满足不同工程要求。

同时，控制系统还可以监控辊压机的工作状态，如发动机转速、液压系统压力等，以确保辊压机的正常运行。

三、辊压机的应用范围辊压机广泛应用于道路建设、土地整理、压实工程等领域。

辊压机的工作原理辊压机是一种常见的工程机械设备，主要用于压实土壤、沥青和混凝土等材料。

它通过辊筒的旋转和振动来实现对地面材料的压实作用，从而提高地基的稳定性和承载能力。

下面将详细介绍辊压机的工作原理。

1. 辊压机的结构组成辊压机主要由辊筒、发动机、液压系统、传动系统和控制系统等组成。

- 辊筒：辊压机通常配备有一对或多对辊筒，辊筒通常由钢铁制成，具有一定的强度和耐磨性。

- 发动机：发动机提供辊压机的动力，常见的有柴油发动机和电动机两种。

- 液压系统：液压系统负责控制辊筒的升降和振动功能，通过液压泵、液压缸和液压阀等组件实现。

- 传动系统：传动系统将发动机的动力传递给辊筒，常见的有液力传动和机械传动两种方式。

- 控制系统：控制系统用于控制辊压机的工作状态和参数，包括启动、停止、振动频率和振动幅度等。

2. 辊压机的工作原理基于辊筒的旋转和振动，主要分为以下几个步骤：- 步骤1：启动辊压机的发动机，通过传动系统将动力传递给辊筒。

- 步骤2：调节液压系统，控制辊筒的升降和振动功能。

液压泵将液压油送入液压缸，使辊筒升起或下降，从而调节辊筒与地面的接触力。

- 步骤3：辊筒开始旋转，通过辊筒的重力和离心力，对地面材料进行压实。

辊筒的旋转速度和方向可以根据需要进行调节。

- 步骤4：辊筒开始振动，通过液压系统的控制，使辊筒产生振动力。

振动能够加速地面材料的压实过程，提高压实效果。

- 步骤5：根据需要，调整辊筒的振动频率和振动幅度，以适应不同材料的压实要求。

- 步骤6：辊压机完成压实作业后，停止辊筒的旋转和振动，关闭发动机。

3. 辊压机的应用领域辊压机广泛应用于道路建设、土地整理和基础工程等领域。

具体应用包括以下几个方面：- 道路建设：辊压机用于压实沥青路面、水泥路面和碎石路面等，提高道路的平整度和强度。

- 土地整理：辊压机用于压实土壤，使土壤更加紧实，提高地基的承载能力和稳定性。

- 基础工程：辊压机用于压实混凝土基础，确保基础的牢固和稳定。

辊压机的工作原理及特点辊压机采用两个或多个辊子对工件进行辊压加工的设备。

工件经过辊压机时，通过两个或多个辊子之间的辊压力将其压制成所需形状或尺寸。

辊压机广泛应用于金属加工、塑料加工、木材加工等行业，其工作原理及特点如下：工作原理：1.原料进料：将要加工的原料放入辊压机的料仓中，机器通过轴承将原料随着辊子转动进入辊压区。

2.辊压加工：原料进入辊压区后，通过两个或多个辊子的辊压力将其塑性变形。

辊子之间的间距可调，以适应不同厚度和形状的材料。

3.卸料：经过辊压加工后的工件从机器的另一端输出，完成加工流程。

特点：1.精度高：辊压机采用辊子之间的辊压力进行加工，使加工过程中的力分布均匀，可以达到比较高的精度要求。

2.生产效率高：辊压机具有连续性作业的特点，能够实现自动化、高效率的生产。

工件通过辊压区时，可以一次性完成多道工序的加工。

3.灵活性强：辊压机可以通过调整辊子之间的间距或更换不同类型的辊子来适应不同形状和尺寸的工件加工。

这使得辊压机具有较强的适应性和灵活性。

4.适用范围广：辊压机不仅适用于金属加工，还可用于塑料加工、木材加工等领域。

不同种类的辊子可以满足不同材料加工的需求。

5.产品质量好：辊压机在加工过程中，由于材料的进给方式和加工力的均匀分布，可使得加工后工件表面平整度高、尺寸精度好、质量稳定可靠。

6.节能环保：辊压机在工作过程中，由于没有钻、切割等其他加工方式所需的大量能量，因此较为节能，且不会产生大量废气、废水等污染物。

辊压机通过辊子的辊压力将原料塑性变形，完成对工件的加工。

它具有精度高、生产效率高、适应性强等特点，广泛应用于各行业的加工生产中。

在未来的发展中，随着技术的进步和需求的提升，辊压机的应用范围将进一步扩大，同时其加工精度和效率也将不断提升。

辊压机的工作原理辊压机是一种常见的工业设备，广泛应用于建筑、冶金、矿山等领域。

它主要通过辊子的旋转和辊子之间的压力来实现材料的压实和加工。

下面将详细介绍辊压机的工作原理。

一、辊压机的结构和组成部分辊压机主要由辊子、辊子轴承、辊子轴、传动装置、支撑装置和控制系统等部分组成。

1. 辊子：辊子是辊压机的主要工作部件，通常由金属材料制成。

辊子的直径和长度可以根据具体应用要求进行设计。

2. 辊子轴承：辊子轴承用于支撑辊子并使其能够顺畅旋转。

常见的辊子轴承有滚动轴承和滑动轴承两种类型。

3. 辊子轴：辊子轴是连接辊子和辊子轴承的部件，通常由高强度合金钢制成，以承受辊子的旋转力和压力。

4. 传动装置：传动装置用于驱动辊子的旋转。

常见的传动装置有电机、减速器和传动带等。

5. 支撑装置：支撑装置用于支撑辊压机的整体结构，以确保其稳定运行。

支撑装置通常由底座和支撑腿等组成。

6. 控制系统：控制系统用于控制辊压机的启停、转速和压力等参数。

控制系统可以采用手动控制或自动控制。

二、辊压机的工作原理可以简单概括为：通过辊子的旋转和辊子之间的压力，将材料进行压实和加工。

具体工作过程如下：1. 启动辊压机：首先，通过控制系统启动辊压机的电机，使辊子开始旋转。

2. 调整辊子间隙：根据加工要求，调整辊子间的间隙。

辊子间隙的大小会影响辊压机的压力和加工效果。

3. 进料：将待加工的材料放置在辊子上方，使其通过重力自由下落。

辊子的旋转将材料带入辊子间隙。

4. 压实和加工：辊子的旋转和辊子间的压力使材料受到挤压和加工。

材料在辊子间隙中被压实，形成所需的形状和尺寸。

5. 出料：经过压实和加工后，材料从辊子的另一侧滑出，完成加工过程。

6. 调整参数：根据实际情况，可以通过控制系统调整辊压机的转速、压力和辊子间隙等参数，以满足不同材料的加工要求。

三、辊压机的应用领域辊压机由于其高效、节能、可靠的特点，被广泛应用于建筑、冶金、矿山等领域。

1. 建筑行业：辊压机常用于土壤、沥青、混凝土等材料的压实和加工，用于道路、桥梁、机场等工程的施工。

辊压机的使用及操作辊压机是一种重要的工业设备，它主要用于对不同形状和大小的金属板材进行辊压、翻边和整形。

在制造汽车、机械、船舶等生产过程中，辊压机都扮演着非常重要的角色。

使用和操作辊压机需要掌握一定的技巧和安全知识。

本文将介绍辊压机的使用及操作。

一、辊压机的概述辊压机是一种通过三个滚轮辊压板材以达到整形的设备。

辊压机中的三个滚轮分别称为上辊、下辊和侧辊。

上辊和下辊固定在两个支柱上，并相互平行，上下轴线间距可调节；侧辊则位于上辊和下辊之间，并能够往来移动。

辊压机广泛用于汽车、机械、造船、建筑等行业。

二、辊压机的使用1. 准备工作使用辊压机前，需要先进行一系列的准备工作。

首先，确保辊压机的运转状态正常；其次，需要准备好铁板，注意铁板必须符合辊压机的规格；最后，验收安全防护措施，并确保安全。

2. 调整辊轮将铁板放在辊压机中，然后将辊轮调整到适合铁板大小和厚度的位置。

在调整过程中，需确保辊轮的平行度与轴线位置正确。

3. 调整侧辊将调整好的铁板放置在辊压机的中央，然后才能调整侧辊。

通过调整侧辊的位置，可实现铁板的横向折弯。

4. 将铁板压入辊压机铁板放入辊压机中后，需要把辊压机的压力调整到合适的水平。

然后启动辊压机，使压力由弱逐渐加强，以达到整形的效果。

三、辊压机的操作1. 启动与停止启动辊压机前，需确保所有防护装置正常。

开始辊压机后，需调整辊轮位置，确保铁板与辊轮之间的间隙合适，防止铁板被夹住或损坏。

停止辊压机时，需要先将压力逐渐减小并彻底停机后，方可将铁板取出。

2. 操作注意事项在操作辊压机过程中，需注意以下事项：（1）遵循操作规程，要先进行安全检查，确保设备处于安全状态。

（2）在调整辊轮和侧辊时，注意手部安全，不要放置在辊轮轮缘或侧辊附近。

（3）调整设备时，应在运行中进行，不能在停机状态下。

（4）长时间操作辊压机时，需戴上防噪音的耳塞，防止噪声对听力的伤害。

（5）设备经常需要进行维护，注意清洁和润滑。

辊压机是一种常见的工业设备，常用于对材料进行辊压，以实现加工、塑性变形及表面处理等工艺。

本文将介绍辊压机的工作原理及其特点。

一、辊压机的工作原理辊压机主要由机架、辊子、传动装置、润滑系统和电气控制系统等组成。

其工作原理是通过底面和辊子之间施加压力，将材料压入辊子之间的一段空隙，从而实现加工和塑性变形。

辊压机的工作过程如下：1. 设置工作参数：操作员首先根据所需加工要求，通过操作控制面板设置辊压机的工作参数，包括辊子之间的间隙大小、辊子的转速、压力等。

2. 上料：将待加工材料放置于辊压机的进料端，确保材料均匀分布在辊子之间。

3. 辊压过程：当辊压机开始工作时，由电动机带动传动装置，使辊子开始旋转。

辊子之间的间隙通过液压或机械压力控制，辊子在旋转的同时对材料施加压力。

随着辊子的旋转，材料逐渐被辊子挤压和变形。

4. 过程控制：操作员可以通过监控系统实时检测辊压机的工作状态，调整工作参数以确保加工效果和质量。

同时，润滑系统会对辊子的表面进行润滑，减少摩擦，提高辊子的使用寿命。

5. 出料：经过一段时间的辊压处理后，材料从辊压机的出料端排出，完成加工过程。

二、辊压机的特点1. 大力矩传递能力：辊压机的辊子通常由高强度的材料制成，能够承受较大的压力和力矩。

这样，即使对于硬度较高的材料，辊压机也能够实现有效的加工和塑性变形。

2. 宽适应性：辊压机适用于多种材料的加工，包括金属、塑料、橡胶等。

不同的加工任务只需要调整辊子之间的间隙、辊子的转速和压力等参数即可。

3. 高工作效率：由于辊子之间的大力传递和旋转加工的方式，使得辊压机能够以较高的速度进行加工，提高生产效率。

4. 精度高：辊压机对材料的加工精度较高，能够保持一致的加工结果，有效地控制加工误差，提高产品的质量。

5. 灵活性强：辊压机还可以通过更换不同形状和尺寸的辊子，实现不同工艺要求的加工，提高了其在不同行业的应用范围。

总结：辊压机作为一种常见的工业设备，通过施加压力和旋转加工的方式，实现对材料的加工和塑性变形。
