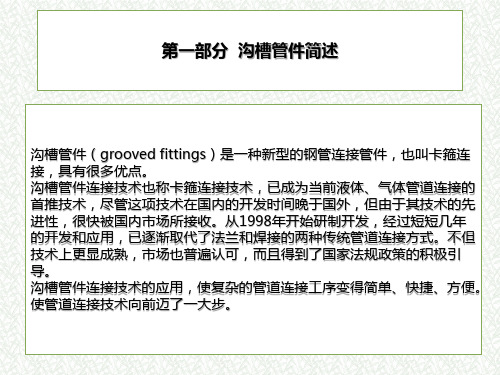

沟槽式机械三通

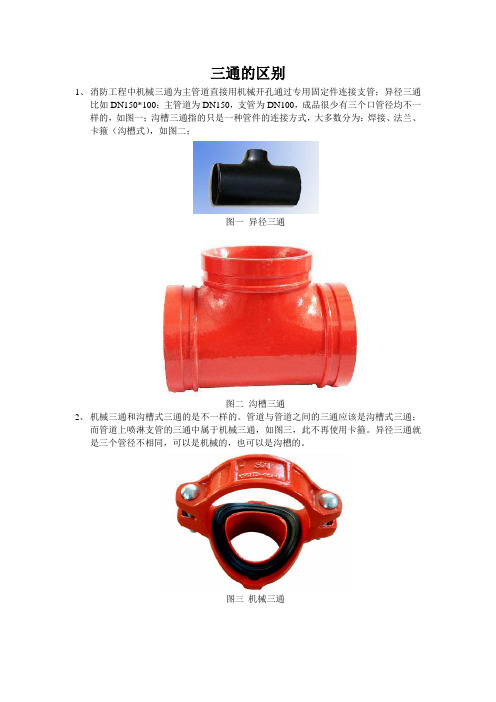

三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。

管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。

异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。

图三机械三通。

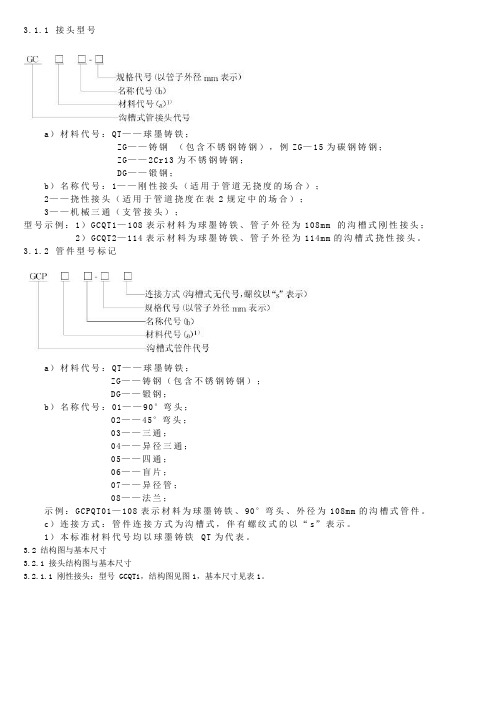

3.1.1 接头型号a）材料代号：QT——球墨铸铁；ZG——铸钢（包含不锈钢铸钢），例ZG—15为碳钢铸钢；ZG——2Cr13为不锈钢铸钢；DG——锻钢；b）名称代号：1——刚性接头（适用于管道无挠度的场合）；2——挠性接头（适用于管道挠度在表2规定中的场合）；3——机械三通（支管接头）；型号示例：1）GCQ T1—108表示材料为球墨铸铁、管子外径为108mm的沟槽式刚性接头；2）G CQT2—114表示材料为球墨铸铁、管子外径为114m m的沟槽式挠性接头。

3.1.2 管件型号标记a）材料代号：QT——球墨铸铁；ZG——铸钢（包含不锈钢铸钢）；DG——锻钢；b）名称代号：01——90°弯头；02——45°弯头；03——三通；04——异径三通；05——四通；06——盲片；07——异径管；08——法兰；示例：G CPQ T01—108表示材料为球墨铸铁、90°弯头、外径为108mm的沟槽式管件。

c）连接方式：管件连接方式为沟槽式，伴有螺纹式的以“s”表示。

1）本标准材料代号均以球墨铸铁QT为代表。

3.2 结构图与基本尺寸3.2.1 接头结构图与基本尺寸3.2.1.1 刚性接头：型号 GCQT1，结构图见图1，基本尺寸见表1。

图1 公称通径25mm～300mm的刚性接头结构图表1 刚性接头基本尺寸3.2.1.2 挠性接头：型号 GCQT2，结构图见图2，基本尺寸见表2。

图2 挠性接头结构图表2 挠性接头基本尺寸续表23.2.1.3 机械三通（沟槽式）：型号GCQT3，结构图见图3，基本尺寸见表3。

图3 机械三通（沟槽式）结构图表3 机械三通（沟槽式）基本尺寸续表33.2.1.4 机械三通（螺纹式）：型号 GCQT3s，结构图见图4，基本尺寸见表4。

图4 机械三通（螺纹式）结构图表4 机械三通（螺纹式）基本尺寸续表43.2.2 管件结构图与基本尺寸3.2.2.1 90°弯头：型号 GCPQT01，结构图见图5，基本尺寸见表5。

镀锌管开孔及三通安装工法
镀锌钢管开孔及三通安装工法
合肥体育中心项目安宝华
钢管采用沟槽式卡箍连接时，在需要开三通的管道上必须使用专用的钢管开孔机进行机械开孔，不允许使用气割开孔。

开孔后必须做好开孔断面的防腐处理。

钢管开孔及安装机械三通的方法如下：
1、开孔定位，锁紧钢管
2、钻头定位，开孔机钻孔
3、去除毛刺并作防腐处理
4、在橡胶密封圈涂上润滑剂
5、将密封圈放入机械三通的密封槽内
6、将机械三通卡入孔内
7、连接机械三通的下片
8、用扳手拧紧螺栓。

材料名称型号/规格单位消防三通大个消防三通小个消防厚管同径三通DN150个消防同径三通DN150个消防机械异径三通DN150×150×100个消防机械异径三通DN150×150×65个消防机械异径三通DN100×100×65个喷淋厚管同径三通DN150个喷淋厚管机械异径三通DN150×150×100个喷淋同径三通DN150个喷淋机械异径三通DN150×150×100个喷淋机械异径三通DN150×150×80个304三通DN15个304三通DN20个304三通DN25个304三通DN32个304三通DN40个304三通DN50个C型沟槽机械三通DN114个C型沟槽机械三通DN140个C型沟槽机械三通DN165个C型沟槽机械三通DN219个C型沟槽机械三通DN60个C型沟槽机械三通DN76个C型沟槽机械三通DN89个C型螺纹机械三通DN114个C型螺纹机械三通DN140个C型螺纹机械三通DN165个C型螺纹机械三通DN219个C型螺纹机械三通DN60个C型螺纹机械三通DN76个C型螺纹机械三通DN89个C型同径三通DN114个C型同径三通DN140个C型同径三通DN165个C型同径三通DN219个C型同径三通DN273个C型同径三通DN325个C型同径三通DN60个C型同径三通DN76个C型同径三通DN89个C型异径三通DN114个C型异径三通DN140个C型异径三通DN165个C型异径三通DN219个C型异径三通DN273个C型异径三通DN325个C型异径三通DN60个C型异径三通DN76个C型异径三通DN89个X型沟槽机械三通DN114个X型沟槽机械三通DN140个X型沟槽机械三通DN165个X型沟槽机械三通DN219个X型沟槽机械三通DN60个X型沟槽机械三通DN76个X型沟槽机械三通DN89个X型螺纹机械三通DN114个X型螺纹机械三通DN140个X型螺纹机械三通DN165个X型螺纹机械三通DN219个X型螺纹机械三通DN60个X型螺纹机械三通DN76个X型螺纹机械三通DN89个X型同径三通DN114个X型同径三通DN140个X型同径三通DN165个X型同径三通DN219个X型同径三通DN273个X型同径三通DN325个X型同径三通DN60个X型同径三通DN76个X型同径三通DN89个X型异径三通DN114个X型异径三通DN140个X型异径三通DN165个X型异径三通DN219个X型异径三通DN273个X型异径三通DN325个X型异径三通DN60个X型异径三通DN76个X型异径三通DN89个等径三通T1014×1014×1014个等径三通T1216×1216×1216个等径三通T1418×1418×1418个等径三通T1620×1620×1620个等径三通T2025×2025×2025个等径三通T2632×2632×2632个沟槽异径三通DN114×76-89个沟槽异径三通DN140×114个沟槽异径三通DN140×76个沟槽异径三通DN140×89个沟槽异径三通DN165×76-140个沟槽异径三通DN219×114个沟槽异径三通DN219×140个沟槽异径三通DN219×165个沟槽异径三通DN219×76-89个国标冲压三通DN15个国标冲压三通DN20个国标冲压三通DN25个国标冲压三通DN42个国标冲压三通DN48个国标冲压三通DN60个国标冲压三通DN76个国标冲压三通DN89个国标冲压三通DN114个国标冲压三通DN140个国标冲压三通DN168个国标冲压三通DN219个国标冲压三通DN273个国标冲压三通DN325个国标冲压三通DN377个国标冲压三通DN425个国标冲压异径三通DN114×60个国标冲压异径三通DN114×76个国标冲压异径三通DN114×89个国标冲压异径三通DN140×114个国标冲压异径三通DN140×60个国标冲压异径三通DN140×76个国标冲压异径三通DN140×89个国标冲压异径三通DN168×114个国标冲压异径三通DN168×140个国标冲压异径三通DN168×76个国标冲压异径三通DN168×89个国标冲压异径三通DN219×114个国标冲压异径三通DN219×140个国标冲压异径三通DN219×168个国标冲压异径三通DN273×168个国标冲压异径三通DN273×219个国标冲压异径三通DN325×168个国标冲压异径三通DN325×219个国标冲压异径三通DN76×32个国标冲压异径三通DN76×38个国标冲压异径三通DN76×48个国标冲压异径三通DN76×60个国标冲压异径三通DN89×48个国标冲压异径三通DN89×60个国标冲压异径三通DN89×76个内牙三通T1014×1/2" F×1014个内牙三通T1216×1/2" F×1216个内牙三通T1216×3/4" F×1216个内牙三通T1418×1/2" F×1418个内牙三通T1418×3/4" F×1418个内牙三通T1620×1/2" F×1620个内牙三通T1620×3/4" F×1620个内牙三通T2025×1/2" F×2025个内牙三通T2025×3/4" F×2025个内牙三通T2025×1"F×2025个内牙三通T2632×3/4" F×2632个内牙三通T2632×1"F×2632个暖气三通球阀DN15个三通DN100个三通DN100个三通DN15个三通DN15个三通DN150个三通DN20个三通DN20个三通DN25个三通DN25个三通DN32个三通DN32个三通DN40个三通DN40个三通DN50个三通DN50个三通DN65个三通DN65个三通DN80个三通DN80个三通螺纹阀DN15个三通螺纹阀DN20个三通旋塞阀DN100个三通旋塞阀DN150个三通旋塞阀DN200个三通旋塞阀DN50个三通旋塞阀DN65个三通旋塞阀DN80个丝接机械三通DN114×33-42个丝接机械三通DN114×48-60个丝接机械三通DN114×76个丝接机械三通DN114×89个丝接机械三通DN140×33-48个丝接机械三通DN140×60个丝接机械三通DN140×76-89个丝接机械三通DN159×33-42个丝接机械三通DN159×48-60个丝接机械三通DN159×76个丝接机械三通DN159×89个丝接机械三通DN165×114个丝接机械三通DN165×33-42个丝接机械三通DN165×48-60个丝接机械三通DN165×76个丝接机械三通DN165×89个丝接机械三通DN219×114个丝接机械三通DN219×33个丝接机械三通DN219×42个丝接机械三通DN219×48个丝接机械三通DN219×60个丝接机械三通DN219×76个丝接机械三通DN219×89个丝接机械三通DN76×33-48个丝接机械三通DN89×33-48个丝接机械三通DN89×60个丝接异径三通DN114×76-89个丝接异径三通DN165×114个丝接异径三通DN165×76个丝接异径三通DN165×89个铜煤气三通10厘个铜煤气三通12厘个铜三通DN15个铜三通DN20个铜三通DN25个消防三通(大)个消防三通(小)个异径三通T1216×2025×2025个异径三通T1216×1620×1216个异径三通T1216×1418×1216个异径三通T1216×1014×1216个异径三通T1418×1216×1418个异径三通T1418×1014×1418个异径三通T1418×1620×1418个异径三通T1620×1014×1620个异径三通T1620×1216×1216个异径三通T1620×1216×1620个异径三通T1620×1418×1620个异径三通T1620×2025×1620个异径三通T2025×1216×2025个异径三通T2025×1418×2025个异径三通T2025×1620×2025个异径三通T2632×1418×2632个异径三通T2632×1620×2632个异径三通T2632×2025×2632个异径三通T2632×1218×2632个异径三通T2632×2025×2025个异径三通T2025×2632×2025个正三通DN108个正三通DN114个正三通DN133个正三通DN140个正三通DN159个正三通DN165个正三通DN219个正三通DN273个正三通DN60个正三通DN76个正三通DN89个。

连接。

注：920 型与 920N 型外壳不能相互配对形成四通连接。

920 型与 920N 型 Mechanical-T 机械三通接口可提供沟槽式或内螺纹式连接。

请在订单中指明选择。

供货时涂漆并包含镀锌螺栓。

可提供镀锌壳体，并包含镀锌螺栓。

在壁厚Sch 10 和 40 的碳钢管道上，所有尺寸的 920 和 920N 型的额定工作压力均为500 psi/3450 kPa 。

可用于高密度聚乙烯或聚丁烯 (HDPE) 管道。

HDPE 应用的额定压力值取决于管道额定值。

如需接头应用于其他管道上的额定值，请与 Victaulic （唯特利）联系。

对于聚氯乙烯（PVC ）塑料管道，不建议使用 920 与 920N 型。

标准管道安装惯例规定当主管和支管永久性安装在管道表面上时，必须安装 920 型 Mechanical-T 机械三通，使主管和支管保持真正的90°角度。

此外，Vic-Tap II ® 开孔工具能够在加压系统上开孔，它可利用 920 型 Mechanical-T 机械三通与 726 系列 Vic-Ball 球阀的连接来建立 931 型 Vic-Tap II Mechanical-T 机械三通装置。

更多相关信息，请参阅第 8 页。

材料规格壳体/涂层：符合 ASTM A-536，等级 65-45-12 要求的球墨铸铁，喷涂橙色瓷漆。

根据特殊要求，可提供符合 ASTM A-395，等级 65-45-15 要求的球墨铸铁。

• 可选：热浸镀锌密封垫圈：（请指定选择*） • “E”级三元乙丙橡胶（EPDM ）三元乙丙橡胶 (EPDM)（绿色色码）。

温度范围 –30°F 到 +230°F/–34°C 到 +110°C 。

推荐用于 规定温度范围内的冷水、热水系统以及多种稀酸、无油空气及众多化工应用。

已取得根据 ANSI/NSF 61进行分类的 UL 认证，适合用于 +86°F/+30°C 的冷饮用水和 +180°F/+82°C 的热饮用水应用场合。

沟槽式管件连接有何要求
沟槽式管件连接应符合下列要求:
(1)机械三通连接时,应检查机械三通与孔洞的间隙,各部位应均匀,然后再紧固到位; 机械三通开孔间距不应小于500MM,机械四通开孔间距不应小于1000MM, 机械三通,机械四通连接时支管的口径应满足有关规定.
检查数量：抽查20%,且不得少于5处．
检查方法:观察和尺量检查.
(2)沟槽式管件连接时,其管道连接沟槽和开孔应用专用设备滚槽机和开孔机加工,并应做防腐处理;连接前应检查沟槽和孔洞尺寸,加工质量应符合技术要求;沟槽,孔洞处不得有毛刺,破损性裂纹和脏物. 检查数量：抽查20%,且不得少于5处．
检查方法:观察和尺量检查.
(3)橡胶密封圈应无破损和变形.
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(4)沟槽式管件的凸边应卡进沟槽后再紧固螺栓,两边应同时紧固,紧固时发现橡胶圈起皱应更换新橡胶圈.
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(5)选用的沟槽式管件应符合<沟槽式管接头>CJ/T156的要求,其材质应为球墨铸铁, 并应符合现行国家标准<球墨铸铁件>GB/T1348的要求;橡胶密封圈的材质应为EPDN(三元乙丙胶),并符合<金属管道系统快速管接头的性能要求和试验方法>ISO6182—12的要求.
(6) 配水干管(立管)与配水管(水平管)连接,应采用沟槽式管件,不应采用机械三通
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(7) 埋地的沟槽式管件的螺栓,螺帽应做防腐处理.水泵房内的埋地
管道连接应采用挠性接头.
检查数量：全数检查．
检查方法：观察检查和局部解剖检查．。

机械三通和沟槽三通的区别摘要机械三通和沟槽三通是在管道系统中常用的连接元件，它们在结构和功能上有一些明显的区别。

本文将对机械三通和沟槽三通进行比较和分析，包括它们的定义、结构、安装方式、适用范围以及优缺点等方面的内容，以帮助读者更好地理解和选择适合自己需求的连接元件。

1. 引言机械三通和沟槽三通是管道系统中常用的连接元件。

它们在一些特定的应用场景中被广泛使用，如工业管道系统、家庭水暖系统等。

虽然两者都是连接管道的元件，但它们在结构和功能上存在一定的差异。

2. 机械三通2.1 定义机械三通是一种通过机械方式连接管道的元件。

它由三个入口和一个出口组成，通常用于将一个流体流向两个分支管道。

机械三通通常由金属材料制成，如铜、不锈钢等。

2.2 结构机械三通的结构比较简单，通常由三个法兰连接口和一个中央的出口组成。

法兰连接口可以与管道的法兰连接起来，形成稳固的连接。

2.3 安装方式机械三通的安装相对简便，只需要将它的法兰连接口与管道的法兰连接即可。

在安装过程中需要确保连接口的紧密度，以防止漏水或漏气的情况发生。

2.4 适用范围机械三通适用于一些需要将流体流向两个分支管道的场景，如供热系统、供水系统等。

它可以方便地实现流体的分流和合流，具有较高的使用灵活性。

2.5 优缺点机械三通的优点在于结构简单，安装方便，能够满足一些基本的流体分流合流需求。

然而，机械三通的使用范围相对较窄，不适用于一些对连接元件要求较高的场景，如高温、高压等。

3. 沟槽三通3.1 定义沟槽三通是一种通过沟槽连接管道的元件。

它由三个入口和一个出口组成，通常用于将一个流体流向两个分支管道。

沟槽三通通常由铸铁、塑料等材料制成。

3.2 结构沟槽三通的结构较为复杂，通常由三个沟槽连接口和一个中央的出口组成。

沟槽连接口可以与管道的沟槽连接起来，形成牢固的连接。

3.3 安装方式沟槽三通的安装相对复杂，需要先将管道上的沟槽加工好，然后将沟槽三通的连接口插入其中，并使用螺栓将其固定住。
