沟槽连接管件分类和优点
沟槽连接管件简介
沟槽连接管件包括两个大类产品：
① 起连接密封作用的管件有刚性接头、挠性接头、机械三通和盲板等②起连接过渡作用的管件有弯头、三通、四通、异径管、沟槽法兰等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
沟槽管件是一种功能强大的管件，被广泛使用于各个行业，其优点有：
1.可以十分封闭的连接一个管件，避免了漏气体和漏液体的缺陷。
2.也可以作为过渡使用，密封更好。
3.使用寿命长，避免了经常更换的缺点。
4.制作工艺简单，成本低，能够享受低廉的价格，高端的产品。
5.沟槽管件在安装时能够方便快捷的安装，不需要多余的工具和沉重的机械，方便又快捷。

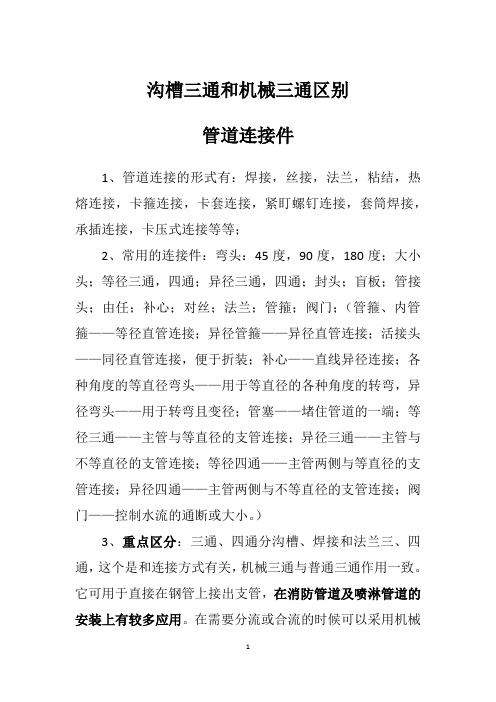

沟槽三通和机械三通区别
管道连接件
1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；
2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。
）
3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。
它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。
在需要分流或合流的时候可以采用机械
1。
三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。
管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。
异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。
图三机械三通。
正三通异径三通正四通中丝三通机械三通（沟槽式）沟槽机械四通螺纹机械三通螺纹机械四通总11.25°弯头45°弯头22.5°弯头90°弯头法兰管卡钢性管卡挠性管卡异径管（沟槽式）异径管(丝接式)盲片转换法兰开孔机机械三通（沟槽式）机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
螺纹机械三通机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
挠性管卡卡箍应用卡箍分柔性卡箍和刚性卡箍柔性卡箍连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。
钢管连接后。
两钢管管端之间留有间隙可适应管道的膨胀、收缩。
卡箍在最大允许偏转错位情况下应保持正常工作压力。
柔性卡箍具有承受一定末端载荷的能力。
末端负荷是指卡箍卡口可承受沿钢管轴向负荷的能力。
刚性卡箍连接方式使系统不具柔性，卡箍卡紧后可与钢管形成刚性一体，在吊具中跨度较大时，使管道依靠自身刚性支撑连接。
法兰管卡法兰管卡应用法兰管卡可用于沟槽式管道与带法兰的设备、阀门的过渡性连接，连接螺栓采用国标螺栓。
法兰管卡的螺栓孔的直径及位置尺寸均与国际法兰相配。
钢性管卡GC沟槽式管接头管道连接系统是借助管道内部的压力影响密封圈增加密封圈的密封性。
外钢套扣住钢管两端并包裹密封圈。
实现钢管密封连接。
沟槽式管接头及管件执行建设部行业标准CJ/T156-2001，我公司开发的沟槽式管件接头及管件，铸件材质QT450-10，其内外静电喷涂环氧树脂粉末(EP)或浸漆。
管道连接件1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。
）3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。
它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。
在需要分流或合流的时候可以采用机械三通。
其他机械三通又分沟槽机械三通和螺纹机械三通。
沟槽机械三通和螺纹机械三通的区别:在异径管的接出方式上沟槽式机械三通需要用一个同异径管段相同口径的卡箍件以及相应的螺栓和密封材料连接，而螺纹式机械三通不需要任何零件只需要同螺纹连接的管道一样套丝连接就可以！机械三通与普通沟槽三通有什么区别:机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡4、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管道连接方式，现在广泛用于建筑内的消火栓系统与喷淋系统。
沟槽连接（卡箍）沟槽连接件是一种新型的钢管连接方式，也叫卡箍连接，具有很多优点。
自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
首先对沟槽连接做个总的介绍：1、概述沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。
从1998年开始研制开发到现在，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
沟槽管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便。
使管道连接技术向前迈了一大步。
2、沟槽连接管件简介沟槽连接管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
3、沟槽管件连接的优点3.1 操作简单沟槽管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。
这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。
一处管件连接仅需几分钟时间，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。
这也是安装技术发展的总体方向。
而传统的焊接和法兰连接的管道连接方式，不但需要有相应技能的焊接工人，而且费时，工人的操作难度大，并存在焊接烟尘的污染。
沟槽管件沟槽管件概念定义自动喷水灭火系统设计规范提出，系统管道的连接应采纳沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采纳法兰或沟槽式连接件连接。
沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场合接收。
从1998年开始研制开发，经过短短几年的开发和应用，已渐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
沟槽管件连接技术的应用，使多而杂的管道连接工序变得简单、快捷、便利。
使管道连接技术向前迈了一大步。
沟槽管件管件介绍沟槽管件包含两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件重要有三部分构成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采纳的可密封的结构设计，使得沟槽连接件具有良好的密封性，而且随管内流体压力的增高，其密封性相应加强。
沟槽管件特点沟槽管件1、安装速度快。
沟槽式管件只需安装配套供应的标准件，不需焊接和镀锌等后续工作，因而安装速度比螺纹连接和法兰连接明显加快，而且通过卡箍件可实现管道自动定心对中，施工效率可大幅提高，能有效缩短管道安装工期。
2、安全牢靠。
一方面在安装过程中使用的滚槽机和开孔器都是生产厂家供给的配套专用工具，可确保管端沟槽加工精度；另一方面，卡箍内腔的密封圈起到抓紧管道的作用，实现自紧密封，内压愈大，密封愈好。
管件的公称压力可高达2.5MPa。
3、安装简易。
沟槽式管件需紧固的螺栓数量少，操作便利，拆装时只需一把扳手，工人不需要特种作业技术，培训后即可上岗。
管道连接的相关管件及卡箍套用相关定额子目。
那管件（三通，弯头）套用那章那些定额子目？这些沟槽管件是主材，沟槽连接的管道安装定额中包含了沟槽管件的安装，只需要将管件作为主材添加就可以了. 消防管道沟槽式连接安装时的管件以及卡箍件计算：以平面图合同系统图既可以进行分析计算了。
具体是：1、管道三通分支处即计算一个三通、三个卡箍；2、管道进行四通分支出即计算一个四通、四个卡箍；3、管道拐弯的位置计算一个弯头、二个卡箍；4、一个法兰阀门时，计算二片沟槽式法兰、二个卡箍；5、管道直线距离时管道之间的连接时，每超过5.5~6m即计算一个卡箍；6、管道变径时采用沟槽式变径大小头时，即计算一个变径接头以及不同管径的卡箍各一个。
