沟槽三通和机械三通区别

管道沟槽连接技术的这些知识您知道吗？前言管道沟槽连接技术兴起于20世纪50年代的美国，90年代末引入中国。

此后，以其安装便捷、质量可靠、经济环保等突出优点，迅速被国内市场所接受和推广。

在国家法规政策的积极引导下，目前该技术已广泛应用于消防给水、生活给水、中央空调、污水处理、石油化工、热电及军工等多个领域[1]，并逐步取代法兰和焊接这两种传统的管道连接方式，成为气、液管道连接的首推技术。

虽然管道沟槽连接技术推广应用了较长时间，但由于相关人员的认识不足、缺乏经验、疏于管理等多方面原因，导致管件松脱、接头渗水等质量通病多有发生。

本文将从材料选择、安装工艺、支（吊）架设置等角度，分析管道沟槽连接质量问题的产生原因，并就确保管道沟槽连接质量提出见解与体会。

2、材料选择2.1管材2.1.1管道类型的选择管道类型是影响管道沟槽连接质量的一项重要因素。

沟槽连接方式适用的管道类型较为广泛，《沟槽式连接管道工程技术规程》（CECS151∶2003）指出：“沟槽连接方式可用于镀锌焊接钢管和焊接钢管、镀锌无缝钢管和无缝钢管、不锈钢管等，或内壁涂塑或衬塑的上述各种管材。

”但是，由于焊缝形式对钢管沟槽连接质量有一定影响，焊接钢管的焊缝突出，不利于钢管的压槽。

因此，在安装施工时应首选无缝钢管，其次是直缝焊管，避免选用螺旋焊管。

如确需使用螺旋焊管，也应配套使用相应的沟槽管件，如上海威逊就为螺旋钢管设计配备了带沟槽短管的超越式接头和凸缘式接头，以此解决了螺旋钢管沟槽连接的接口密封难题。

2.1.2管道的质量要求由于沟槽管件与管道外壁接合，因此，管道外径偏差过量将使管道与卡箍不匹配，会造成接头渗水。

此外，管材材质不合格，镀锌层不牢固，管壁厚度不足，都将会在压槽时可能造成管子断裂、镀锌层大量脱落或高频焊缝开裂，最终导致接头渗水或断裂。

因此，严格控制管材质量至关重要。

各类管材均应符合相应的国家标准，如镀锌焊接钢管应符合《低压流体输送用镀锌焊接钢管》（GB/T3091）的规定，无缝钢管应符合《输送流体用无缝钢管》（GB/T8163）的规定，涂塑镀锌焊接钢管和涂塑无缝钢管应符合《给水涂塑复合钢管》（CJ/T的规定等。

学习材料一：沟槽式管接件一、沟槽管件发展史及其用途：沟槽式管道连接件起源上世纪二战时期的美国，其创始人是总部设在宾夕法尼亚州的Victaulic（唯特利）公司，唯特利公司始建于1925年，现已成为一家全球性的跨国企业。

沟槽式管道连接件最早是用于军事的，俗话说“兵马未动、粮草先行”，为了战事的需要，同时也为了防止敌方有意破坏饮用水水源，所以需要将洁净的水输送至前方。

而战争结束后，输送洁净水的管道若能重复利用将会节约大量的费用，随着战事地点的不断变更，就需要有一种快捷的管道拆、装方法，沟槽式管道连接件连接就是在这种背景下研制而成的。

战争结束后，这种快捷、方便的连接方式被广泛的运用到各种建筑工程及其他领域中，成为金属管道连接方式的首选。

随后这种连接方式逐步被世界各国普遍采用，成为除焊接、螺纹连接、法兰连接后的又一种新型金属管道连接方式。

到目前为止，这种连接方式在欧美等发达国家已经成功运用了六七十年。

这种技术于上世纪八十年代末、九十年代初引入我国，进入二十一世纪，特别是自2002年以后得到迅猛、快速发展。

到目前为止，潍坊地区已成为全国最大的沟槽管件生产基地。

由于该产品主要应用于建筑工程的消防系统，所以人们习惯称它为消防管件。

其实它的应用范围是很多的，如建筑物的给水系统（包括冷、热水）、排水系统、空调系统、中水系统、消防系统；水产养殖中的海水引灌；石油；化工；污水处理；采矿业的地下水抽取等等（见附表），可以说只要有金属管道连接的地方均可用到，目前除输气管道尚未被广泛采用外，其他管道系统，特别是中大口径（DN80~DN400）管道的连接已广泛采用沟槽这种连接方式。

二、金属管道的连接方式及未来发展前景：前面说到，沟槽连接方式出现之前，金属管道的连接方式经历了焊接、螺纹连接、法兰连接等连接方式。

焊接和法兰连接需要采用电焊的方式进行连接，对电焊操作工的要求比较高，否则焊接部位容易出现漏焊点而造成渗漏，而且焊接工艺相对耗工费时，长距离连接还要每相隔一段距离就要增加一个伸缩弯用来解决热胀冷缩的问题，而且存在施工周期长、雨天室外无法施工等诸多弊端。

三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。

管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。

异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。

图三机械三通。

3.1.1 接头型号a）材料代号：QT——球墨铸铁；ZG——铸钢（包含不锈钢铸钢），例ZG—15为碳钢铸钢；ZG——2Cr13为不锈钢铸钢；DG——锻钢；b）名称代号：1——刚性接头（适用于管道无挠度的场合）；2——挠性接头（适用于管道挠度在表2规定中的场合）；3——机械三通（支管接头）；型号示例：1）GCQ T1—108表示材料为球墨铸铁、管子外径为108mm的沟槽式刚性接头；2）G CQT2—114表示材料为球墨铸铁、管子外径为114m m的沟槽式挠性接头。

3.1.2 管件型号标记a）材料代号：QT——球墨铸铁；ZG——铸钢（包含不锈钢铸钢）；DG——锻钢；b）名称代号：01——90°弯头；02——45°弯头；03——三通；04——异径三通；05——四通；06——盲片；07——异径管；08——法兰；示例：G CPQ T01—108表示材料为球墨铸铁、90°弯头、外径为108mm的沟槽式管件。

c）连接方式：管件连接方式为沟槽式，伴有螺纹式的以“s”表示。

1）本标准材料代号均以球墨铸铁QT为代表。

3.2 结构图与基本尺寸3.2.1 接头结构图与基本尺寸3.2.1.1 刚性接头：型号 GCQT1，结构图见图1，基本尺寸见表1。

图1 公称通径25mm～300mm的刚性接头结构图表1 刚性接头基本尺寸3.2.1.2 挠性接头：型号 GCQT2，结构图见图2，基本尺寸见表2。

图2 挠性接头结构图表2 挠性接头基本尺寸续表23.2.1.3 机械三通（沟槽式）：型号GCQT3，结构图见图3，基本尺寸见表3。

图3 机械三通（沟槽式）结构图表3 机械三通（沟槽式）基本尺寸续表33.2.1.4 机械三通（螺纹式）：型号 GCQT3s，结构图见图4，基本尺寸见表4。

图4 机械三通（螺纹式）结构图表4 机械三通（螺纹式）基本尺寸续表43.2.2 管件结构图与基本尺寸3.2.2.1 90°弯头：型号 GCPQT01，结构图见图5，基本尺寸见表5。

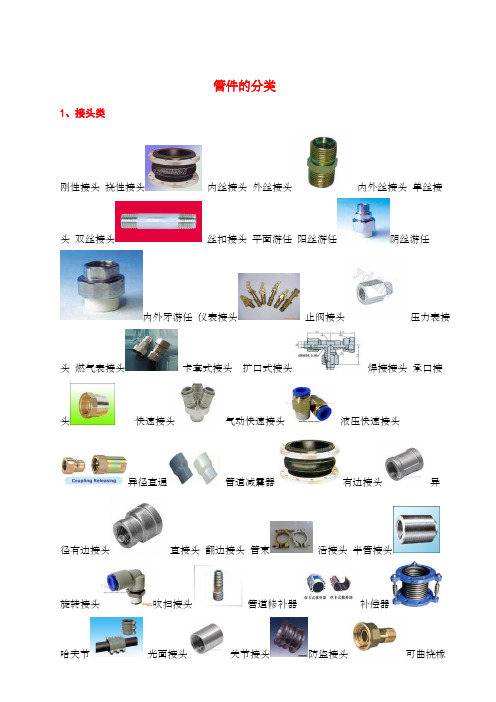

管件的分类1、接头类刚性接头挠性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任内外牙游任仪表接头止阀接头压力表接头燃气表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节光面接头关节接头防盗接头可曲挠橡胶接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头2、弯头类沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头45°弯头180°3、三通类正三通异径三通斜三通 Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通锻制三通无缝三通卫生级三通4、四通类正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通5、异径管类同心异径管偏心异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管6、法兰类沟槽式法兰平插法兰平焊法兰对焊法兰高径法兰盲板法兰带颈法兰承插焊法兰卫生级法兰7、弯管类过桥弯管压力表弯管急弯弯管 U型弯管 S型弯管8、管帽类六角管帽圆管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装堵头闷盖盲片9、管配件六角卜申修补棒管卡分水器管座.密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。

最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。

理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。

沟槽异径三通规格型号
沟槽异径三通是一种管道连接件，具有连接不同直径管道的作用。

在工业生产、建筑水电工程和化工管道中广泛使用。

沟槽异径三通的
规格型号按照管道直径、壁厚和材质等因素进行分类，其中最常见的
规格型号有DN50-DN1200、2.5mm-12.7mm和Q235、304/316L等。

在选择沟槽异径三通规格型号时，第一要考虑的是管道直径，不
同的管道直径需要不同规格的沟槽异径三通。

此外，壁厚也是一个重
要的考虑因素，因为沟槽异径三通在承载压力时需要具有足够的强度
和稳定性。

最后，材质也需要根据使用环境来选择，比如在化工管道
中需要使用抗腐蚀的材质。

为了确保沟槽异径三通的安全性和稳定性，安装和维护也是必不
可少的。

在安装之前，需要进行检查，确保连接部位没有裂纹、划痕
或其他损伤。

在安装过程中，需要注意沟槽异径三通的方向和安装角度，确保连接部位与管道之间没有空隙。

维护时，需要对管道进行定
期检查和清洁，并定期更换必要的部件，以确保沟槽异径三通的正常
使用寿命和性能。

总之，沟槽异径三通规格型号是保障工业生产和管道工程安全稳
定的重要组成部分。

在选择、安装和维护过程中，需要严格遵守相关
规定和标准，才能确保其性能及使用寿命。

管道连接件1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。

）3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。

它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。

在需要分流或合流的时候可以采用机械三通。

其他机械三通又分沟槽机械三通和螺纹机械三通。

沟槽机械三通和螺纹机械三通的区别:在异径管的接出方式上沟槽式机械三通需要用一个同异径管段相同口径的卡箍件以及相应的螺栓和密封材料连接，而螺纹式机械三通不需要任何零件只需要同螺纹连接的管道一样套丝连接就可以！机械三通与普通沟槽三通有什么区别:机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡4、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管道连接方式，现在广泛用于建筑内的消火栓系统与喷淋系统。

管讲对接件之阳早格格创做1、管讲对接的形式有：焊接，丝接，法兰，粘结，热熔对接，卡箍对接，卡套对接，紧盯螺钉对接，套筒焊接，启插对接，卡压式对接等等；2、时常使用的对接件：直头：45度，90度，180度；大小头；等径三通，四通；同径三通，四通；启头；盲板；管接洽；由任；补心；对于丝；法兰；管箍；阀门；（管箍、内管箍——等径曲管对接；同径管箍——同径曲管对接；活接洽——共径曲管对接，便于合拆；补心——曲线同径对接；百般角度的等曲径直头——用于等曲径的百般角度的转直，同径直头——用于转直且变径；管塞——堵住管讲的一端；等径三通——主管与等曲径的收管对接；同径三通——主管与没有等曲径的收管对接；等径四通——主管二侧与等曲径的收管对接；同径四通——主管二侧与没有等曲径的收管对接；阀门——统造火流的通断或者大小.）3、沉面区别：三通、四通分沟槽、焊接战法兰三、四通，那个是战对接办法有闭，板滞三通与一般三通效率普遍.它可用于间接正在钢管上接出收管，正在消防管讲及喷淋管讲的拆置上有较多应用.正在需要分流或者合流的时间不妨采与板滞三通.其余板滞三通又分沟槽板滞三通战螺纹板滞三通.沟槽板滞三通战螺纹板滞三通的辨别:正在同径管的接出办法上沟槽式板滞三通需要用一个共同径管段相共心径的卡箍件以及相映的螺栓战稀启资料对接，而螺纹式板滞三通没有需要所有整件只需要共螺纹对接的管讲一般套丝对接便不妨！板滞三通与一般沟槽三通有什么辨别:板滞三通是正在曲管上启心，用板滞三通卡住即可，主管是整段，收管是单根，工程量是一个三通（板滞螺纹三通），或者1个三通+1个钢卡（板滞卡箍三通）；一般沟槽三通，是三个管段用沟槽三通贯串；工程量有1个三通3个钢卡4、消防工程中板滞三通为主管讲间接用板滞启孔通过博用牢固件对接收管；同径三通比圆DN150*100：主管讲为DN150，收管为DN100，废品很罕见三个心管径均纷歧样的；沟槽三通指的不过一种管件的对接办法，大普遍分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管讲对接办法，当前广大用于修筑内的消火栓系统与喷淋系统.正在安排图纸上普遍没有会标注出沟槽三通战板滞三通的.当收管讲小DN50，且主管讲曲径大于分收曲径2倍时可用板滞三通(间接正在主管讲上启孔)，其余情况得用沟槽三通.（另有一种道法是大于DN65用沟槽三通，其余用板滞三通）.5、正三通、TY三通、Y三通的辨别逆火三通是排火管路中的一种管件.用于收管战搞管的笔曲对接.虽然是笔曲对接,但是收管加进搞管的对接处没有是笔曲相接,而是用一小段圆弧逆火的流背举止对接,那样便使收管的火很逆畅的流背搞管了.那一小段圆弧便是起到了逆火的效率.分歧的厂家安排的逆火圆弧的大小少短是分歧的,但是一定要有逆火圆弧才喊搞逆火三通.逆火三通包罗进火接受战出火接受，进火接受战出火接受笔曲偏偏心连通，其特性是进火管正在火管内沿出火管的轴背蔓延产生内接受，内接受与出火接受之间产生空壁.火力条件：90°斜三通>逆火三通，罕睹材量：45°斜三通不妨金属材量也不妨塑料材量，90°斜三通金属材量，逆火三通塑料材量.90度斜三通是主管与收管90°正接的接洽件，坐里上瞅得睹有45°斜段，用于坐管与横管接洽.逆火三通也是主管与收管是90°正接的接洽件，但是中坐里形状大概瞅没有出45°斜段，内壁有逆着火留目标弧度，用于存火直收管与横管接洽.斜三通90°斜三通同径正三通Y三通。
