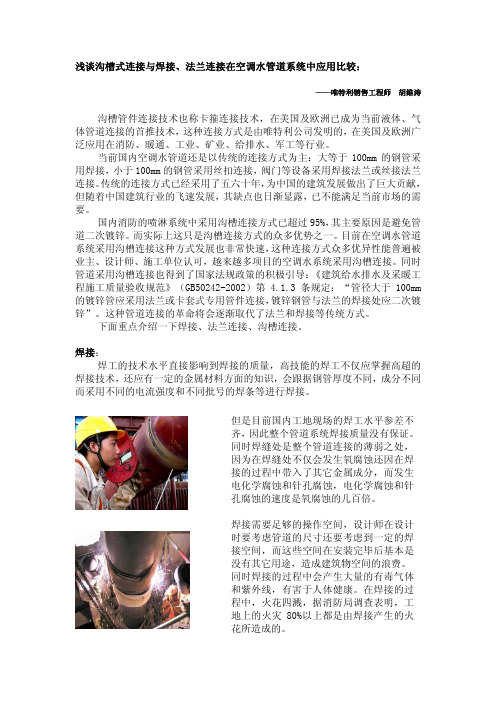

浅谈沟槽式连接与焊接、法兰连接在空调水管道系统中应用比较：——唯特利销售工程师 胡维涛沟槽管件连接技术也称卡箍连接技术，在美国及欧洲已成为当前液体、气体管道连接的首推技术，这种连接方式是由唯特利公司发明的，在美国及欧洲广泛应用在消防、暖通、工业、矿业、给排水、军工等行业。

当前国内空调水管道还是以传统的连接方式为主：大等于100mm的钢管采用焊接，小于100mm的钢管采用丝扣连接，阀门等设备采用焊接法兰或丝接法兰连接。

传统的连接方式已经采用了五六十年，为中国的建筑发展做出了巨大贡献，但随着中国建筑行业的飞速发展，其缺点也日渐显露，已不能满足当前市场的需要。

国内消防的喷淋系统中采用沟槽连接方式已超过95%，其主要原因是避免管道二次镀锌。

而实际上这只是沟槽连接方式的众多优势之一。

目前在空调水管道系统采用沟槽连接这种方式发展也非常快速，这种连接方式众多优异性能普遍被业主、设计师、施工单位认可，越来越多项目的空调水系统采用沟槽连接。

同时管道采用沟槽连接也得到了国家法规政策的积极引导：《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第 4.1.3条规定：“管径大于100mm 的镀锌管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌”。

这种管道连接的革命将会逐渐取代了法兰和焊接等传统方式。

下面重点介绍一下焊接、法兰连接、沟槽连接。

焊接：焊工的技术水平直接影响到焊接的质量，高技能的焊工不仅应掌握高超的焊接技术，还应有一定的金属材料方面的知识，会跟据钢管厚度不同，成分不同而采用不同的电流强度和不同批号的焊条等进行焊接。

但是目前国内工地现场的焊工水平参差不齐，因此整个管道系统焊接质量没有保证。

同时焊缝处是整个管道连接的薄弱之处，因为在焊缝处不仅会发生氧腐蚀还因在焊接的过程中带入了其它金属成分，而发生电化学腐蚀和针孔腐蚀，电化学腐蚀和针孔腐蚀的速度是氧腐蚀的几百倍。

焊接需要足够的操作空间，设计师在设计时要考虑管道的尺寸还要考虑到一定的焊接空间，而这些空间在安装完毕后基本是没有其它用途，造成建筑物空间的浪费。

沟槽异径三通规格型号引言沟槽异径三通是一种常见的管道连接件，用于将不同直径的管道进行连接并实现流体的分流或合流。

它由大口径的主管道和两条小口径的支管道组成，结构简单而紧凑，并具有良好的流体分配性能。

本文将对沟槽异径三通的规格型号进行全面、详细、完整地探讨。

什么是沟槽异径三通沟槽异径三通是一种管道连接件，主要由管道材料和管道直径组成。

它通过将一个大口径的主管道与两个小口径的支管道相连，实现了流体的分流或合流。

在实际应用中，沟槽异径三通通常被用于水处理、化工、石油、造纸等行业的管道系统中，具有重要的作用。

沟槽异径三通的规格型号规格型号的命名规则沟槽异径三通的规格型号通常以DN（公称直径）来表示，DN是指管道的内径。

规格型号的命名规则如下：1.DN表示主管道的直径，单位为毫米（mm）；2.后面的数字表示两个支管道的直径，单位为毫米（mm）。

例如，DN100x80表示主管道的直径为100mm，两个支管道的直径分别为80mm。

常见规格型号沟槽异径三通的规格型号有很多种，常见的规格型号如下：1.DN100x802.DN200x1503.DN300x2004.DN400x3005.DN500x400以上仅为示例，实际应用中还有更多不同直径的沟槽异径三通供选择。

不同规格型号的适用场景不同的规格型号适用于不同的场景和工程需求。

具体选择哪种规格型号要根据实际情况来确定，包括管道的流量、压力、介质等因素。

以下是一些常见的适用场景：1.DN100x80：适用于小流量、低压力的场景，如家庭给水系统。

2.DN200x150：适用于中等流量、中等压力的场景，如工业冷却水循环系统。

3.DN300x200：适用于大流量、高压力的场景，如石油化工管道系统。

4.DN400x300：适用于超大流量、超高压力的场景，如核电站冷却水循环系统。

5.DN500x400：适用于特大流量、特高压力的场景，如大型火电厂冷却水循环系统。

沟槽异径三通的材质选择常见材质沟槽异径三通的材质选择根据管道系统的介质、工作温度等因素来确定。

沟槽三通和机械三通区别
管道连接件
1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；
2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。

）
3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。

它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。

在需要分流或合流的时候可以采用机械
1。

三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。

管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。

异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。

图三机械三通。

正三通异径三通正四通中丝三通机械三通（沟槽式）沟槽机械四通螺纹机械三通螺纹机械四通总11.25°弯头45°弯头22.5°弯头90°弯头法兰管卡钢性管卡挠性管卡异径管（沟槽式）异径管(丝接式)盲片转换法兰开孔机机械三通（沟槽式）机械三通应用三通可用于直接在钢管上接出支管。

首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。

机械三通分丝接接出支管方式及用沟槽接出支管方式。

丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。

螺纹机械三通机械三通应用三通可用于直接在钢管上接出支管。

首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。

机械三通分丝接接出支管方式及用沟槽接出支管方式。

丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。

挠性管卡卡箍应用卡箍分柔性卡箍和刚性卡箍柔性卡箍连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。

钢管连接后。

两钢管管端之间留有间隙可适应管道的膨胀、收缩。

卡箍在最大允许偏转错位情况下应保持正常工作压力。

柔性卡箍具有承受一定末端载荷的能力。

末端负荷是指卡箍卡口可承受沿钢管轴向负荷的能力。

刚性卡箍连接方式使系统不具柔性，卡箍卡紧后可与钢管形成刚性一体，在吊具中跨度较大时，使管道依靠自身刚性支撑连接。

法兰管卡法兰管卡应用法兰管卡可用于沟槽式管道与带法兰的设备、阀门的过渡性连接，连接螺栓采用国标螺栓。

法兰管卡的螺栓孔的直径及位置尺寸均与国际法兰相配。

钢性管卡GC沟槽式管接头管道连接系统是借助管道内部的压力影响密封圈增加密封圈的密封性。

外钢套扣住钢管两端并包裹密封圈。

实现钢管密封连接。

沟槽式管接头及管件执行建设部行业标准CJ/T156-2001，我公司开发的沟槽式管件接头及管件，铸件材质QT450-10，其内外静电喷涂环氧树脂粉末(EP)或浸漆。

沟槽异径三通规格型号
沟槽异径三通是一种管道连接件，具有连接不同直径管道的作用。

在工业生产、建筑水电工程和化工管道中广泛使用。

沟槽异径三通的
规格型号按照管道直径、壁厚和材质等因素进行分类，其中最常见的
规格型号有DN50-DN1200、2.5mm-12.7mm和Q235、304/316L等。

在选择沟槽异径三通规格型号时，第一要考虑的是管道直径，不
同的管道直径需要不同规格的沟槽异径三通。

此外，壁厚也是一个重
要的考虑因素，因为沟槽异径三通在承载压力时需要具有足够的强度
和稳定性。

最后，材质也需要根据使用环境来选择，比如在化工管道
中需要使用抗腐蚀的材质。

为了确保沟槽异径三通的安全性和稳定性，安装和维护也是必不
可少的。

在安装之前，需要进行检查，确保连接部位没有裂纹、划痕
或其他损伤。

在安装过程中，需要注意沟槽异径三通的方向和安装角度，确保连接部位与管道之间没有空隙。

维护时，需要对管道进行定
期检查和清洁，并定期更换必要的部件，以确保沟槽异径三通的正常
使用寿命和性能。

总之，沟槽异径三通规格型号是保障工业生产和管道工程安全稳
定的重要组成部分。

在选择、安装和维护过程中，需要严格遵守相关
规定和标准，才能确保其性能及使用寿命。

管道连接件1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。

）3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。

它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。

在需要分流或合流的时候可以采用机械三通。

其他机械三通又分沟槽机械三通和螺纹机械三通。

沟槽机械三通和螺纹机械三通的区别:在异径管的接出方式上沟槽式机械三通需要用一个同异径管段相同口径的卡箍件以及相应的螺栓和密封材料连接，而螺纹式机械三通不需要任何零件只需要同螺纹连接的管道一样套丝连接就可以！机械三通与普通沟槽三通有什么区别:机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡4、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管道连接方式，现在广泛用于建筑内的消火栓系统与喷淋系统。

这要根据图纸要求来详细列出，比如有三通的地方，就要计一个沟槽三通，3个相应尺寸的卡箍，弯头就要计1个沟槽弯头，2 个卡箍，至于长度方向可以象上面朋友说的那样，6米计个卡箍，这里又涉及到图纸要求多大的管径采用沟槽连接，一般是100（含100）以上的采用沟槽连接，如果100和65连接，就要一个100变65的沟槽件，再计1个100的卡箍，1个65的卡箍，总之要算的准确的话，就必须根据图纸逐个连接点计算。

2. 1喷淋管在需要分流或合流的时候就需要用机械三通。

安装方法：首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。

机械三通分丝接和沟槽式两种。

工艺流程安装准备→管道滚槽→开孔→安装机械三通→管道安装→系统试压。

管道安装项目包括了管件安装工序内容，但管件螺栓的数量实际另行计算。

2. 喷淋管啥时候用机械三通，什么时候用三通，一样么？预算怎么算？三通是一个整体加工出来的管件，机械三通是由两部分组配成一个三通；管道正常组配安装时用普通三通，如果在已安装好的直管段上要接出分支管，在不断开已有直管段的情况下，需用机械三通。

三通、机械三通根据规格，按个计算，主材价格按市场价计入3.三通是一个整体加工出来的管件，机械三通是由两部分组配成一个三通；机械三通、三通套定额没有本质的区别，预算是作为“管件”以“个”为单位计算的，价格一般不做调整；但如果管径较大、数量较多、并且价格与定额价出入较大时，也可以调整价格。

4. 喷淋管啥时候用机械三通，什么时候用三通，一样么？预算怎么算喷淋管道使用沟槽连接应遵循设计及GB50261-2005规范要求，啥时候用机械三通当设计采用沟槽连接时，支管管径小于主管管径2/3时用机械三通或机械四通连接，如主管DN100支管设计最大不超过DN65时，主管DN150支管最大不超过DN100时，主管DN125支管最大不超过DN80时，等用机械三通联接。

配水干管（立管）与配水管（水平管)连接应采用沟槽式连接,即当支管管径与主管管径相等或支管管径大于主管管径2/3时应用弯头或三通连接。

沟槽式管件连接有何要求
沟槽式管件连接应符合下列要求:
(1)机械三通连接时,应检查机械三通与孔洞的间隙,各部位应均匀,然后再紧固到位; 机械三通开孔间距不应小于500MM,机械四通开孔间距不应小于1000MM, 机械三通,机械四通连接时支管的口径应满足有关规定.
检查数量：抽查20%,且不得少于5处．
检查方法:观察和尺量检查.
(2)沟槽式管件连接时,其管道连接沟槽和开孔应用专用设备滚槽机和开孔机加工,并应做防腐处理;连接前应检查沟槽和孔洞尺寸,加工质量应符合技术要求;沟槽,孔洞处不得有毛刺,破损性裂纹和脏物. 检查数量：抽查20%,且不得少于5处．
检查方法:观察和尺量检查.
(3)橡胶密封圈应无破损和变形.
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(4)沟槽式管件的凸边应卡进沟槽后再紧固螺栓,两边应同时紧固,紧固时发现橡胶圈起皱应更换新橡胶圈.
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(5)选用的沟槽式管件应符合<沟槽式管接头>CJ/T156的要求,其材质应为球墨铸铁, 并应符合现行国家标准<球墨铸铁件>GB/T1348的要求;橡胶密封圈的材质应为EPDN(三元乙丙胶),并符合<金属管道系统快速管接头的性能要求和试验方法>ISO6182—12的要求.
(6) 配水干管(立管)与配水管(水平管)连接,应采用沟槽式管件,不应采用机械三通
检查数量：抽查20%,且不得少于5处．
检查方法:观察检查.
(7) 埋地的沟槽式管件的螺栓,螺帽应做防腐处理.水泵房内的埋地
管道连接应采用挠性接头.
检查数量：全数检查．
检查方法：观察检查和局部解剖检查．。
