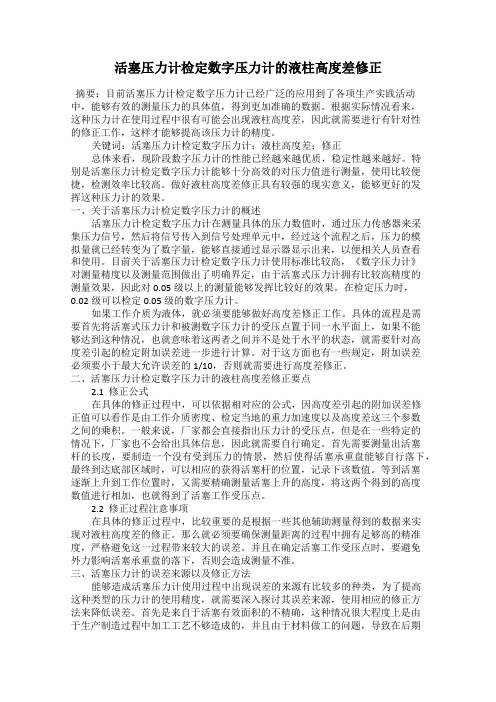

活塞压力计检定数字压力计的液柱高度差修正摘要：目前活塞压力计检定数字压力计已经广泛的应用到了各项生产实践活动中，能够有效的测量压力的具体值，得到更加准确的数据。
根据实际情况看来，这种压力计在使用过程中很有可能会出现液柱高度差，因此就需要进行有针对性的修正工作，这样才能够提高该压力计的精度。
关键词：活塞压力计检定数字压力计；液柱高度差；修正总体来看，现阶段数字压力计的性能已经越来越优质，稳定性越来越好。
特别是活塞压力计检定数字压力计能够十分高效的对压力值进行测量，使用比较便捷，检测效率比较高。
做好液柱高度差修正具有较强的现实意义，能够更好的发挥这种压力计的效果。
一、关于活塞压力计检定数字压力计的概述活塞压力计检定数字压力计在测量具体的压力数值时，通过压力传感器来采集压力信号，然后将信号传入到信号处理单元中，经过这个流程之后，压力的模拟量就已经转变为了数字量，能够直接通过显示器显示出来，以便相关人员查看和使用。
目前关于活塞压力计检定数字压力计使用标准比较高，《数字压力计》对测量精度以及测量范围做出了明确界定，由于活塞式压力计拥有比较高精度的测量效果，因此对0.05级以上的测量能够发挥比较好的效果。
在检定压力时，0.02级可以检定0.05级的数字压力计。
如果工作介质为液体，就必须要能够做好高度差修正工作。
具体的流程是需要首先将活塞式压力计和被测数字压力计的受压点置于同一水平面上，如果不能够达到这种情况，也就意味着这两者之间并不是处于水平的状态，就需要针对高度差引起的检定附加误差进一步进行计算。
对于这方面也有一些规定，附加误差必须要小于最大允许误差的1/10，否则就需要进行高度差修正。
二、活塞压力计检定数字压力计的液柱高度差修正要点2.1 修正公式在具体的修正过程中，可以依据相对应的公式，因高度差引起的附加误差修正值可以看作是由工作介质密度、检定当地的重力加速度以及高度差这三个参数之间的乘积。
一般来说，厂家都会直接指出压力计的受压点，但是在一些特定的情况下，厂家也不会给出具体信息，因此就需要自行确定。

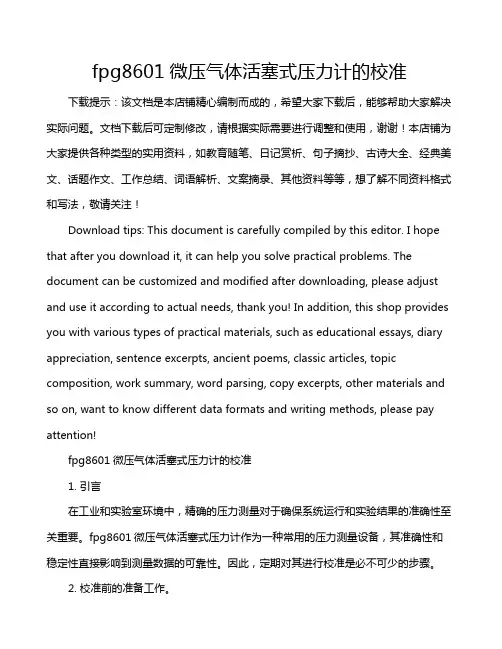

fpg8601微压气体活塞式压力计的校准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!fpg8601微压气体活塞式压力计的校准1. 引言在工业和实验室环境中，精确的压力测量对于确保系统运行和实验结果的准确性至关重要。

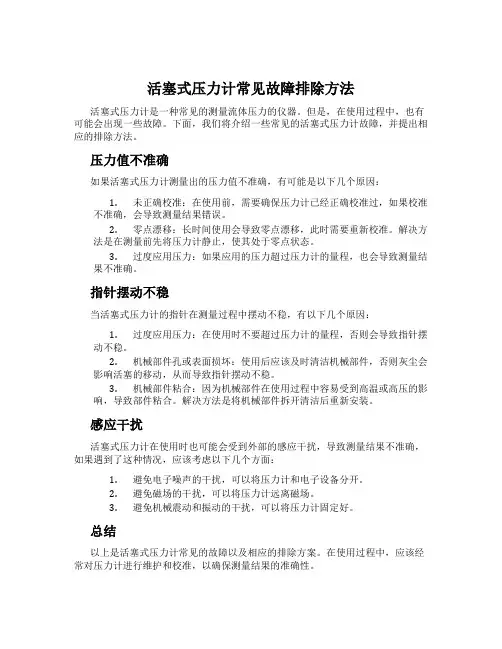

活塞式压力计常见故障排除方法
活塞式压力计是一种常见的测量流体压力的仪器。
但是，在使用过程中，也有可能会出现一些故障。
下面，我们将介绍一些常见的活塞式压力计故障，并提出相应的排除方法。
压力值不准确
如果活塞式压力计测量出的压力值不准确，有可能是以下几个原因：
1.未正确校准：在使用前，需要确保压力计已经正确校准过，如果校准
不准确，会导致测量结果错误。
2.零点漂移：长时间使用会导致零点漂移，此时需要重新校准。
解决方
法是在测量前先将压力计静止，使其处于零点状态。
3.过度应用压力：如果应用的压力超过压力计的量程，也会导致测量结
果不准确。
指针摆动不稳
当活塞式压力计的指针在测量过程中摆动不稳，有以下几个原因：
1.过度应用压力：在使用时不要超过压力计的量程，否则会导致指针摆
动不稳。
2.机械部件孔或表面损坏：使用后应该及时清洁机械部件，否则灰尘会
影响活塞的移动，从而导致指针摆动不稳。
3.机械部件粘合：因为机械部件在使用过程中容易受到高温或高压的影
响，导致部件粘合。
解决方法是将机械部件拆开清洁后重新安装。
感应干扰
活塞式压力计在使用时也可能会受到外部的感应干扰，导致测量结果不准确，如果遇到了这种情况，应该考虑以下几个方面：
1.避免电子噪声的干扰，可以将压力计和电子设备分开。
2.避免磁场的干扰，可以将压力计远离磁场。
3.避免机械震动和振动的干扰，可以将压力计固定好。
总结
以上是活塞式压力计常见的故障以及相应的排除方案。
在使用过程中，应该经常对压力计进行维护和校准，以确保测量结果的准确性。

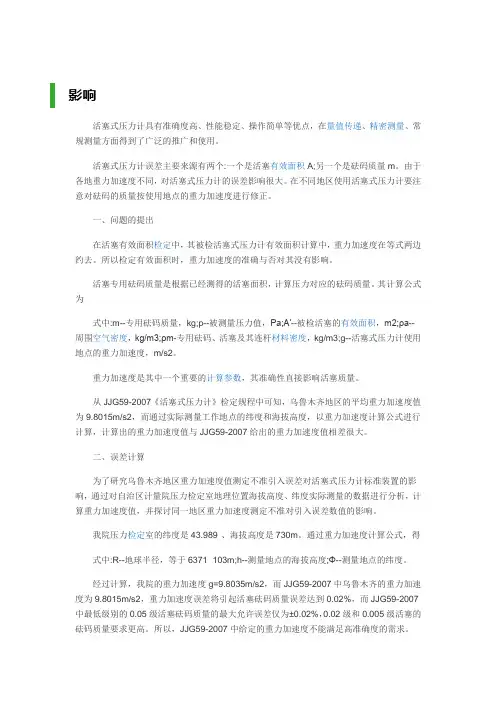

影响活塞式压力计具有准确度高、性能稳定、操作简单等优点，在量值传递、精密测量、常规测量方面得到了广泛的推广和使用。
活塞式压力计误差主要来源有两个:一个是活塞有效面积A;另一个是砝码质量m。
由于各地重力加速度不同，对活塞式压力计的误差影响很大。
在不同地区使用活塞式压力计要注意对砝码的质量按使用地点的重力加速度进行修正。
一、问题的提出在活塞有效面积检定中，其被检活塞式压力计有效面积计算中，重力加速度在等式两边约去。
所以检定有效面积时，重力加速度的准确与否对其没有影响。
活塞专用砝码质量是根据已经测得的活塞面积，计算压力对应的砝码质量。
其计算公式为式中:m--专用砝码质量，kg;p--被测量压力值，Pa;A′--被检活塞的有效面积，m2;ρa--周围空气密度，kg/m3;ρm-专用砝码、活塞及其连杆材料密度，kg/m3;g--活塞式压力计使用地点的重力加速度，m/s2。
重力加速度是其中一个重要的计算参数，其准确性直接影响活塞质量。
从JJG59-2007《活塞式压力计》检定规程中可知，乌鲁木齐地区的平均重力加速度值为9.8015m/s2，而通过实际测量工作地点的纬度和海拔高度，以重力加速度计算公式进行计算，计算出的重力加速度值与JJG59-2007给出的重力加速度值相差很大。
二、误差计算为了研究乌鲁木齐地区重力加速度值测定不准引入误差对活塞式压力计标准装置的影响，通过对自治区计量院压力检定室地理位置海拔高度、纬度实际测量的数据进行分析，计算重力加速度值，并探讨同一地区重力加速度测定不准对引入误差数值的影响。
我院压力检定室的纬度是43.989°、海拔高度是730m。
通过重力加速度计算公式，得式中:R--地球半径，等于6371×103m;h--测量地点的海拔高度;Φ--测量地点的纬度。
经过计算，我院的重力加速度g=9.8035m/s2，而JJG59-2007中乌鲁木齐的重力加速度为9.8015m/s2，重力加速度误差将引起活塞砝码质量误差达到0.02%，而JJG59-2007中最低级别的0.05级活塞砝码质量的最大允许误差仅为±0.02%，0.02级和0.005级活塞的砝码质量要求更高。

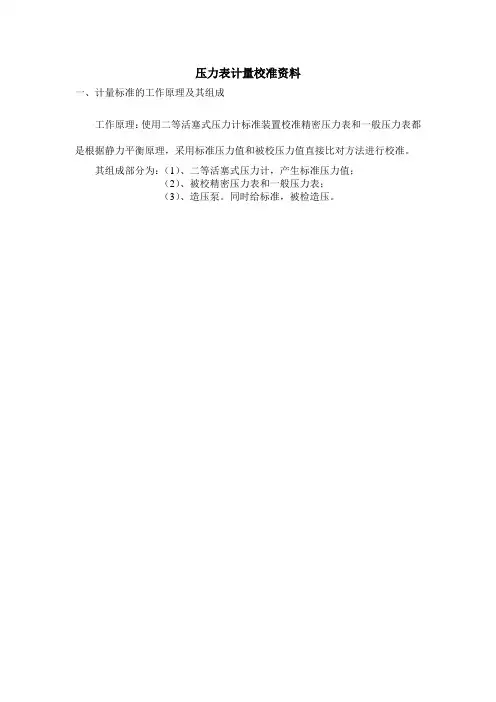

压力表计量校准资料一、计量标准的工作原理及其组成工作原理：使用二等活塞式压力计标准装置校准精密压力表和一般压力表都是根据静力平衡原理，采用标准压力值和被校压力值直接比对方法进行校准。
其组成部分为：（1）、二等活塞式压力计，产生标准压力值；（2）、被校精密压力表和一般压力表；（3）、造压泵。
同时给标准，被检造压。
二、选用的计量标准器及主要配套设备三、计量标准的主要技术指标校准二等活塞式压力计标准装置主要技术指标如下：测量范围：0～60MPa测量总不确定度：U=0.06％ k=2 四、环境条件五、计量标准的量值溯源和传递框图1101012)(-∑-=i X X i 六、计量标准的测量重复性考核标 准 偏 差 δ＝＝0.009MPa %03.025009.0==s根据测试不确定度此计量标准的测量重复性符合要求。
选一只0.4级，0～25MPa 的精密压力表，使用二等活塞式压力计，1～25MPa ，在相同条件下，在20MPa 这一点反复校准10次，计算重复性。
X =20.02MPa七、计量标准的稳定性考核根据测试不确定度得出，此二等活塞式压力计的实际测试值的稳定性都符合该标准的要求。
八、测量不确定度评定一．概述：1．测量方法：依据JJG59-1990《二等标准活塞式压力计检定规程》。
2．环境条件: 温度(20±2)℃，相对湿度≤80%。
3．测量标准：二等标准活塞式压力计基本误差为±0.05％。
4．被测对象：二等标准活塞式压力计。
5．测量过程：根据液压静力平衡原理，采用作用在活塞下端面上的力与砝码的重力相平衡的方法进行压力计活塞有效面积的测量。
将被测活塞压力计活塞系统安装在标准活塞压力计测量标准上，加压后，当两个活塞在工作位置达到平衡时，产生的压力相等。
二、A 类：计量标准装置标准偏差（重复性）%03.0=S 三、B 类：1、一等检二等标准器带来的极限误差%03.01=e 按正态分布，取k ＝3，则%007.01=u ；2、压力计专用砝码按规程极限误差%03.02=e 按正态分布，取k ＝3，则%007.02=u ；3、压力计活塞有效面积按规程极限误差%03.03=e 按正态分布，取k ＝3，则%007.03=u ；4、塞不垂直按规程不超过5＇，计算极限误差%0001.04=e 按正态分布，取k ＝3，则%00003.04=u ；5、重庆g ＝9.79136m/s 2，成都g ＝9.79134m/s 2，重庆地区重力加速度变化在9.79136 ±0.00002 m/s 2，专用砝码按g ＝9.79136m/s 2计算，产生极限误差%0002.05=e ，按正态分布取k ＝3，则%00007.05=u 。
『简单活塞式压力计的误差修正』
简单活塞式压力计是由专用砝码直接作用在活塞上的活塞式压力计，受到重力加速度影响、温度影响和活塞有效面积随压力改变的误差修正，以下就从这几点进行阐述：
重力加速度影响的修正
我国各生产厂家生产的压力计专用砝码，其质量一般是按标准重力加速度（9.80665）计算后制作的。
我国幅员辽阔，各地的重力加速度都不同，同一台压力计的一组专用砝码，在不同地区使用时，所得到的压力值也不相同，甚至会严重影响压力计的准确度。
如在北京新购置一台压力计，其专用砝码质量是按标准重力加速度计算后制作的，若不作重力加速度修正而在成都使用，将引起±0.157%的误差。
因此，新购置的压力计必须进行重力加速度的修正。
重力加速度与所在地的海拔高度、地理纬度有关，可用式(1)计算。
(1)
式中压力计使用地点重力加速度（）；R----地球半径，R= 计算，H----测量地点的海拔
高度（m）；----压力计使用地点的地理纬度。
若按修正的压力计砝码移至B地（重力加速度为）使用时，两地测得的压力值有如下关系
(2)
这就是说，用同一组专用砝码在A地测得的压力值，是在B地测得压力值的倍。
压力计在两地测得的压力比等于两地重力加速度之比。
[例]一台活塞式压力计在成都（g=9.7913 ）使用时全部参数均符合要求。
今移至贵阳市（g=9.7868 ）使用，求因重力加速度变化引起的修正量。
解：据式(2)得
即在贵阳市测得的压力值为成都测得的压力值得0.999954倍。
在使用地点的重力加速度和标准重力加速度不同时，对0.05级压力计相差不大于0.0005 ，0.02级压力计不大于0.002时，所带来的相对误差为
它们分别为压力计准确度的0.1倍。
为使用方便，国家标准规定可不进行修正。
二、空气浮力影响的修正
活塞式压力计的专用砝码在空气中使用，由于空气浮力作用，将使砝码重力不能完全作用在活塞上，对质量为的砝码，空气浮力为
因空气浮力影响，作用于活塞上的重力为
式中：----空气密度（kg/m）；----砝码材料密度（kg/m）。
空气浮力的影响，造成的误差在常压下（101325Pa）约为±0.015%。
一般在砝码配重时已考虑这个影响。
三、温度影响的修正
任何物体都要受温度的影响，活塞有效面积在环境温度20℃检定，使用时若超过温度允许范围，活塞有效面积就应进行温度修正。
由活塞有效面积计算式：
(3)
若使用时环境为t,则有
式中：----活塞、活塞筒材料线膨胀系数（钢取℃，铜取℃）；----
温度20℃时，活塞、活塞筒半径（m）。
将代入式⑶
(4)
式中：系数项的乘积太小可以略去。
将式⑷化简并整理得
式中：---环境温度为20℃时的活塞有效面积（m）。
活塞有效面积随温度变化而引起的修正值等于面积的初始值乘以活塞与活塞筒的线膨胀系数之和在乘以温度之差。
从式(5)可知，温度修正可推广到任意温度t,但检定规程规定活塞式压力计使用温度不得超过一定范围，这是因为温度影响比较复杂，如温度变化大，会存在较大的温场梯度，这种不均匀的温度场，对测量影响更难修正。
四、活塞有效面积随压力改变的修正值
活塞有效面积随压力的总改变量方程为
对于测量上限为6MPa以下的活塞压力计，因被测压力较小，活塞有效面积的改变也较小，活塞有效面积的改变也越小，压力计的准确度已包含这项误差，可不修正。
而对于量限为25MPa以上的压力计，此项误差必须进行修正。
测量上限为25MPa的压力计，活塞的变形量为
其相对误差为
式中：A---活塞有效面积标称值0.2cm
测量上限为250MPa的压力计，活塞的变形量为
其相对误差
式中：A---活塞有效面积标称值0.05cm根据GB6863-1986《活塞压力计》国家标准规定：测量上限为（25～60）MPa的压力计，由于活塞受压变形需对砝码质量进行修正，其计算式为：
(6)
式中：---测量上限的一半。
这个计算式不要求砝码按编号顺序使用，给检定带来方便。
测量上限为250MPa的压力计，由于活塞受压变形对砝码质量进行修正，其计算方式为
式中：p---10MPa；g---压力计使用地点的重力加速度n----砝码顺序号的数值。
起始压力计按不变形压力计砝码质量计算式计算，使用时按砝码顺序号使用。
综合以上讨论，活塞式压力计示值受重力加速度、空气浮力、温度和活塞受压力变形等影响的修正量可以分别修正，也可按式(8)进行总的修正。
(8)
式中：----在20℃时活塞不变形情况下的压力值（MPa），且
式中：---在20℃时，不变形的活塞有效面积（m）。
其余符号意义同前。
