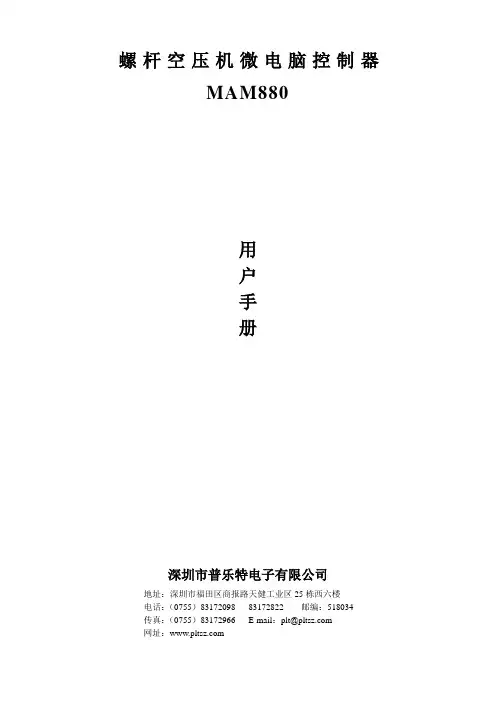

螺杆空压机微电脑控制器MAM880用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172822 邮编：518034传真：（0755）83172966 E-mail：*************网址：特点：●LCD中英文显示.●远程/机旁选择控制.●联动/独立选择运行.●对电机具有起停控制.●对空压机进行防逆转保护.●对温度进行检测与控制保护.●对电压进行检测与保护●RS-485通讯功能，支持MODBUS RTU协议。
●对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能.●高度集成，高可靠性，高性价比.目录一、基本操作 (4)1、按键说明 (4)2、指示灯说明 (4)3、状态显示与操作 (5)4、运行参数、菜单 (5)3、用户参数查看及修改 (6)4、用户参数表及功能 (6)5、厂家参数查看及修改 (8)6、厂家参数表及功能 (9)7、调整参数 (10)8、操作权限及密码管理 (11)二、控制器功能及技术参数 (11)三、型号规格 (12)1、型号说明 (12)2、适用电机功率规格表 (12)四、安装 (13)1、机械安装 (13)2、电气安装接线 (14)五、控制过程 (15)1、单机运行 (15)2、联网控制 (16)3、风机运行 (16)六、预警与提示 (16)1、空滤器预警指示 (16)2、油滤器预警指示 (16)3、油分器预警指示 (17)4、润滑油预警指示 (17)5、润滑脂预警指示 (17)6、皮带使用时间到预警提示 (17)七、安全保护 (17)1、对电机的保护 (17)2、排气超温保护 (17)3、空压机防逆转保护 (17)4、供气压力超压保护 (17)5、传感器失灵保护 (17)八、常见故障的处理 (18)1、查看现场故障 (18)2、常见故障及原因 (18)九、联动控制、联网通信 (19)1、联动控制 (19)2、联网通信 (21)十、电气接线图 (22)一、基本操作1、按键说明图1.1.1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。

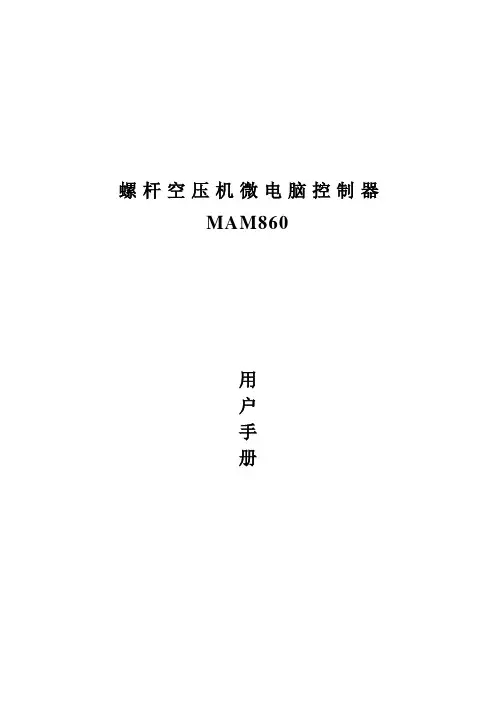

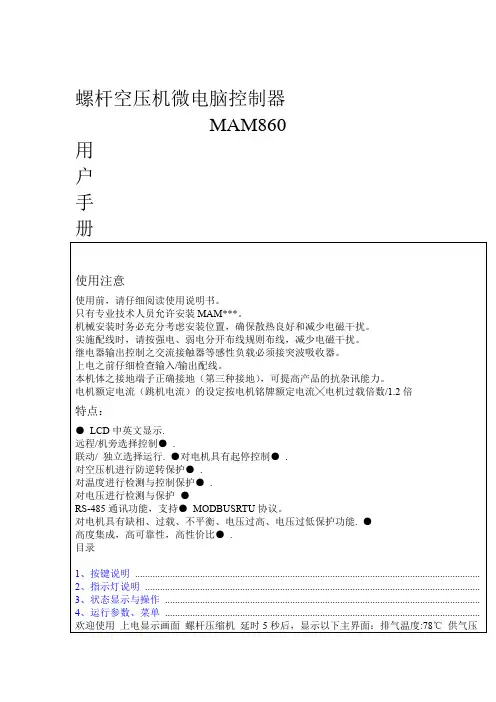

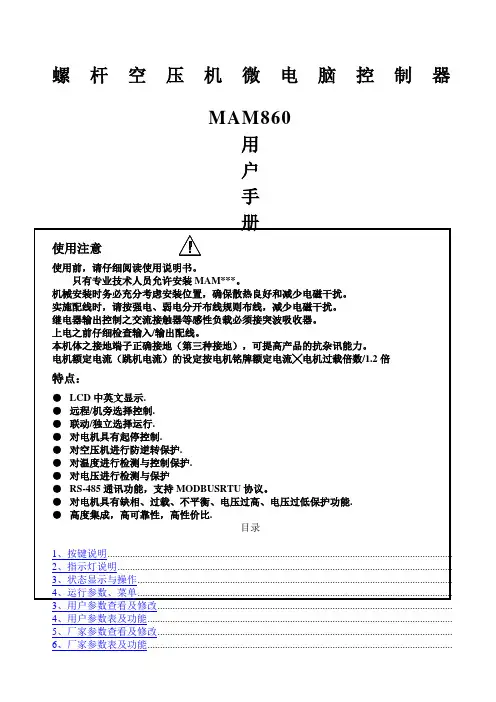

螺杆空压机微电脑控制器MAM860用户手册特点：●LCD中英文显示.●远程/机旁选择控制.●联动/独立选择运行.●对电机具有起停控制.●对空压机进行防逆转保护.●对温度进行检测与控制保护.●对电压进行检测与保护●RS-485通讯功能，支持MODBUS RTU协议。
●对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能.●高度集成，高可靠性，高性价比.目录一、基本操作 (4)1、按键说明 (4)2、指示灯说明 (4)3、状态显示与操作 (4)4、运行参数、菜单 (5)3、用户参数查看及修改 (5)4、用户参数表及功能 (6)5、厂家参数查看及修改 (8)6、厂家参数表及功能 (9)7、调整参数 (10)8、操作权限及密码管理 (11)二、控制器功能及技术参数 (11)三、型号规格 (12)1、型号说明 (12)2、适用电机功率规格表 (12)四、安装 (13)1、机械安装 (13)2、电气安装接线 (14)五、控制过程 (15)1、单机运行 (15)2、联网控制 (16)3、风机运行 (16)六、预警与提示 (16)1、空滤器预警指示 (16)2、油滤器预警指示 (16)3、油分器预警指示 (17)4、润滑油预警指示 (17)5、润滑脂预警指示 (17)6、皮带使用时间到预警提示 (17)七、安全保护 (17)1、对电机的保护 (17)2、排气超温保护 (17)3、空压机防逆转保护 (17)4、供气压力超压保护 (17)5、传感器失灵保护 (17)八、常见故障的处理 (18)1、查看现场故障 (18)2、常见故障及原因 (18)九、联动控制、联网通信 (19)1、联动控制 (19)2、联网通信 (21)十、电气接线图 (22)一、基本操作1、按键说明图1.1.1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。
螺杆空压机微电脑控制器MAM860用户手册特点：●LCD中英文显示.●远程/机旁选择控制.●联动/独立选择运行.●对电机具有起停控制.●对空压机进行防逆转保护.●对温度进行检测与控制保护.●对电压进行检测与保护●RS-485通讯功能，支持MODBUS RTU协议。
●对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能.●高度集成，高可靠性，高性价比.目录一、基本操作.............................................................. 错误!未定义书签。
1、按键说明........................................................... 错误!未定义书签。
2、指示灯说明......................................................... 错误!未定义书签。
3、状态显示与操作..................................................... 错误!未定义书签。
4、运行参数、菜单..................................................... 错误!未定义书签。
3、用户参数查看及修改................................................. 错误!未定义书签。
4、用户参数表及功能................................................... 错误!未定义书签。
5、厂家参数查看及修改................................................. 错误!未定义书签。
6、厂家参数表及功能................................................... 错误!未定义书签。
螺杆式空压机MAM880控制器空气压缩机是一种常见的工业设备，广泛应用于制造业中的各种工艺流程，例如造纸、食品加工、制药、汽车制造等大型的过程工程等领域，空气压缩机作为一种具有广泛应用价值的设备，可以为企业提供高效、经济的生产和经营支持。
对于现代化的生产线和工艺流程而言，空气压缩机的控制器可以发挥非常重要的作用，这也是 MAM880 螺杆式空压机控制器的应用所在。
螺杆式空气压缩机是目前工业中使用比较广泛的一种压缩机种类，而 MAM880 控制器在这种运转模式下可以实现高效的控制和监测。
1. MAM880控制器的特点MAM880 控制器的特点有什么？首先，MAM880 控制器集成了界面清晰、操作简易、操作自动化、诊断维修、智能集成等多项功能。
这种控制器基于先进的技术设计，全面满足主控制器应有的全部基本功能，包括控制、监测、诊断和统计等应用要求。
在控制器内部，MAM880 螺杆式空气压缩机控制器采用了德国西门子的控制元件，这种控制元件是当今世界上最为先进和可靠的控制元件之一。
这种控制器早已在全球的工业生产线和工厂中应用，并已通过了各种形式的国际认证。
2. MAM880控制器的优点MAM880 控制器的优点是什么呢？首先，该控制器采用了先进的自适应调节技术，可以有效提高控制的准确性和控制精度，使其在复杂的过程控制中具有很好的适应性。
其次，该控制器的控制精度高，稳定性强，能够稳定地输出所需要的压力和流量。
最后，该控制器的故障诊断功能非常强大，可以有效地检测和诊断各种可能出现的故障现象，确保设备的正常运行。
总体来说，MAM880 控制器的优点在于它的智能性、先进性、稳定性和精确度，可以为企业提供非常优质的控制和监测服务。
3. MAM880控制器的应用MAM880 控制器的应用范围非常广泛。
首先，该控制器可以用于各种类型的压缩机中，包括旋转螺杆压缩机、齿轮式压缩机、离心式压缩机和空气涡轮式压缩机。
其次，该控制器也可以应用于各种类型的工艺流程控制中，包括制冷、制氮、工艺气体分离和煤气加压等领域。
螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：plt@网址：特点：● LCD中英文显示● 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 ● 对电机具有起停控制、运行控制● 对空压机进行防逆转保护● 对多点温度进行检测与控制保护● 自动调节负荷率控制压力平衡● 高度集成，高可靠性，高性价比● 远程/机旁选择控制● 联动/独立选择运行● RS-485通讯功能一、基本操作1、按键说明图1I ——起动键：按此键可起动电机运行 O ——停机键：按此键可停止电机运行S ——设定键：修改完数据后，按此键确认数据存储输入↑——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
↓——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。
→——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。
↓↑——手动加载/卸载键：在手动方式下，在一定压力范围内按此键可加载或卸载。
C ——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。
2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“↓”进入以下菜单选择界面：a 、运行参数查看按“↓” 或“↑”移动黑色滚动条到“运行参数”菜单后，按确认键“→”后弹出下一级菜单：再按“→”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。
如在某一界面停止操作，数秒钟后自动返回主界面。
用“↓”、“↑”移动键、确认键“→”和返回键“C”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。
螺杆式空气压缩机控制器操作说明书Contents Page 1按键说明——————————————————————————22界面说明——————————————————————————33操作说明——————————————————————————74保养部件提示————————————————————————85故障报警和处理———————————————————————9附1基本参数说明表———————————————————————10附2电气原理图—————————————————————————121、按键说明2、界面说明1)开机和主页面检查紧急停止按钮，使其处于打开状态。
控制器通电后，文本显示器液晶背光亮。
控制器上电后，进入欢迎页面：当通讯成功后自动进入主页面：2)查询菜单在主页面下，按‘设置’键，进入菜单选择：键操作）i.系统状态（SYS STAT）菜单在查询菜单下，选择系统状态，进入系统状态查询：符号提示区：2006年日12:00:00按‘↓’键：符号提示区：空车时间：小时ii.维护查询（M.I.PAGE）菜单在查询菜单下，选择维护查询，进入维护参数查询：符号提示区：空滤剩余时间：1234小时按‘↓’键：油滤剩余时间：1234小时按‘↓’键：按‘↓’键：按‘↓’键：注：此页面只有在皮带传动的设备上才能显示；对于齿轮传动的则显示齿轮油使用时间iii.参数设置（PARA SET ）菜单参数设置内含“风机测试”及“加载阀测试”功能参数，此两项参数只有在正常停机状态下才会显示，并可进行调试。
运行状态或紧急停机状态下该参数不显示。
油分剩余时间：1234小时润滑油剩余时间：1234小时皮带剩余时间：1234小时3)操作指示i.密码输入说明：12、密码输入错误，页面会提示：‘密码或权限错误！’，然后重新回到密码设置。
密码输入说明：1、按页面所示校验码，输入系统密码。
2、密码分为两级：用户级密码（二级），工厂级密码（一级）。
螺杆空压机微电脑控制器MAM-KY02S （B）-（Ⅷ ）型（中文液晶显示-200）用户手册市普乐特电子地址：市福田区商报路天健工业区25 栋西六楼：（0755）83172098 83172068 邮编：518034 传真：（0755 ）83172966 E-mail ：pltpltsz. 网址：.pltsz.使用注意使用前，请仔细阅读使用说明书。
只有专业技术人员允许安装MAM —KY 。
机械安装时务必充分考虑安装位置，确保散热良好和减少电磁干扰。
实施配线时，请按强电、弱电分开布线规则布线，减少电磁干扰。
继电器输出控制之交流接触器等感性负载必须接突波吸收器。
上电之前仔细检查输入/输出配线。
本机体之接地端子正确接地（第三种接地），可提高产品的抗杂讯能力。
电机额定电流（跳机电流）的设定按电机铭牌额定电流╳电机过载倍数/1.2 倍特点：• LCD 中英文显示• 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能• 对电机具有起停控制、运行控制• 对空压机进行防逆转保护• 对多点温度进行检测与控制保护• 自动调节负荷率控制压力平衡• 高度集成，高可靠性，高性价比• 远程/机旁选择控制• 联动/独立选择运行• RS-485 通讯功能图1I ——起动键：按此键可起动电机运行 O ——停机键：按此键可停止电机运行S ——设定键：修改完数据后，按此键确认数据存储输入——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。
——移位键 /确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。
——手动加载 /卸载键：在手动方式下，在一定压力围按此键可加载或卸载。
返回键 /复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。
2、状态显示与操作 机组通电后显示如下界面：欢迎使用*** 螺杆压缩机5 秒后显示以下主界面：排气温度： 20℃ 供气压力： 0.60Mpa 运行状态 : 设备已停止机旁按“ ”进入以下菜单选择界面：运行参数 日历 用户参数 厂家参数a 、运行参数查看按“ ” 或“ ”移动黑色滚动条到“运行参数”菜单后，按确认键 单：一、基本操作1、按键说明 排气温度 :80C 自动供压： 0.80MPa 运行状态 :设备已停0 秒本地后弹出下一级菜主、风机电流运行总时间本次运行时再按“ ”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“ ? ”返回上级菜单或主界面。
螺杆空压机微电脑控制器MAM860用户手3、用户参数查看及修改4、用户参数表及功能..........................................................................................................................5、厂家参数查看及修改......................................................................................................................6、厂家参数表及功能..........................................................................................................................7、调整参数..........................................................................................................................................8、操作权限及密码管理......................................................................................................................二、控制器功能及技术参数................................................................................................................三、型号规格........................................................................................................................................1、型号说明..........................................................................................................................................2、适用电机功率规格表......................................................................................................................四、安装................................................................................................................................................1、机械安装..........................................................................................................................................2、电气安装接线..................................................................................................................................五、控制过程........................................................................................................................................1、单机运行..........................................................................................................................................2、联网控制..........................................................................................................................................3、风机运行..........................................................................................................................................六、预警与提示....................................................................................................................................1、空滤器预警指示..............................................................................................................................2、油滤器预警指示..............................................................................................................................3、油分器预警指示..............................................................................................................................4、润滑油预警指示..............................................................................................................................5、润滑脂预警指示..............................................................................................................................6、皮带使用时间到预警提示..............................................................................................................七、安全保护........................................................................................................................................1、对电机的保护..................................................................................................................................2、排气超温保护..................................................................................................................................3、空压机防逆转保护..........................................................................................................................4、供气压力超压保护..........................................................................................................................5、传感器失灵保护..............................................................................................................................八、常见故障的处理............................................................................................................................1、查看现场故障..................................................................................................................................2、常见故障及原因..............................................................................................................................九、联动控制、联网通信....................................................................................................................1、联动控制..........................................................................................................................................2、联网通信..........................................................................................................................................十、电气接线图....................................................................................................................................一、基本操作1、按键说明图1.1.1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。
螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034②、自动运行控制：电机起动到△状态后，延时一段时间后，加栽电磁阀得电，空压机开始加荷，汽罐压力开始升高。
当气压升高超过设定高限压力时（卸载压力值），加载电磁阀失电，卸放阀得电，空压机空车运行。
如果在规定的时间内（空车时间内），气压又降低于设定的低限压力（加载压力值），加载电磁阀得电，卸放电磁阀又失电，压缩机正常压缩空气，提高气罐压力。
如果在空车时间内，气罐压力没有降到低限压力，控制器将自动停止电机工作，实现空车过久自动停机。
只有当压力降到低限压力，电机自动按起动过程起动运行，如此往复循环。
③、在自动状态下手动加载/卸载在自动状态下，设备处于卸载状态，按一下“ ”键加载，如果压力高于卸载压力，加载电磁阀点动一下后回到卸载状态；如果压力低于卸载压力，加载电磁阀得电直到供气压力大于卸载压力后重新回到卸载状态。
设备处于加载状态，按一下“ ”键卸载，如果压力高于加载压力，加载电磁阀失电直到供气压力小于加载压力后重新回到加载状态；如果压力低于加载压力，此时卸载不起作用。
④、正常停机：按“O”键，加载电磁阀失电和卸放电磁阀得电，延时一段时间（停机延时）后，电机接触器失电，主机和风扇电机停止运转，重起延时结束后卸放电磁阀失电。
只有按“I”键才能重新起动。
⑤、防频繁起动控制按“O”停机、空车过久停机、故障停机使电机停转时不能马上起动电机，需有一定延时，本控制器在各种停机状态下时间显示窗口倒记时显示剩余延时时间（如90秒），只有延时时间为零时才能起动电机。
（2）、远程自动控制（启停方式：远程；加载方式：自动）远程自动控制与近地自动控制基本一样，不同的是设备启停可由远程开关控制完成。
（3）、近地手动控制（启停方式：机旁；加载方式：手动）启停控制与自动控制一样，只是设备启动结束后，处于卸载运行。
螺杆式空压机MAM880控制器目录：1.产品介绍1.1 概述1.2 技术规格1.3 主要特性2.系统安装与设置2.1 安装要求2.2 控制器安装2.3 系统设置3.控制器操作指南3.1 控制器界面介绍3.2 控制器参数设置3.3 控制器运行模式3.4 控制器故障排除4.系统维护与维修4.1 维护要求4.2 维护步骤4.3 常见故障与解决方案4.4 维修注意事项5.安全使用指南5.1 使用前的准备5.2 操作安全注意事项5.3 紧急情况处理6.保修条款6.1 保修范围6.2 保修期限6.3 保修流程7.附件7.1 MAM880控制器安装图7.2 MAM880控制参数表注：本文档涉及的附件请参阅实际提供的电子版本。
法律名词及注释：1.螺杆式空压机：一种通过螺杆转动产生压力的设备，用于提供空气供应。
2.MAM880控制器：空压机控制系统中的核心部件，用于监控和控制空压机的运行状态。
3.技术规格：产品制造商提供的关于MAM880控制器的详细规格和性能参数。
4.主要特性：MAM880控制器的主要功能和特点的介绍。
附录：1.MAM880控制器安装图MAM880控制器安装图详细展示了控制器在空压机上的正确安装位置和连接方式。
请参照图中的指示操作。
2.MAM880控制参数表MAM880控制参数表列出了所有控制器的设置参数及其默认值。
用户可以根据实际需要进行调整和配置。
本文档涉及附件：本文档所涉及的附件可以在电子版本中找到，并根据需要进行查阅和使用。
法律名词及注释：1.螺杆式空压机：螺杆式空压机是一种通过旋转螺杆来提供空气压缩的设备。
它具有高效、稳定的特点，广泛应用于工业领域。
2.MAM880控制器：MAM880控制器是一款专用于螺杆式空压机的控制设备，具有自动控制、监测、保护等功能，可以实现空压机的自动运行和运行状态的监控。
3.技术规格：技术规格是指产品制造商根据相关标准和要求提供的关于产品性能、规格、参数等详细信息的文档。
螺杆式空压机MAM880控制器螺杆式空压机MAM880控制器简介螺杆式空压机MAM880控制器是一种专门用于控制和监测螺杆式空压机运行的设备。
它能够实时监测和调节空压机的运行参数，保证其稳定高效的运行。
功能特点1. 实时监测运行参数：MAM880控制器可以实时监测螺杆式空压机的进出口温度、进出口压力、电流等运行参数，提供给用户全面的运行数据。
2. 自动调节运行参数：根据实时监测的数据，MAM880控制器能够自动调节空压机的运行参数，确保其在最佳状态下运行，提高整机的工作效率。
3. 故障报警与保护：MAM880控制器内置了丰富的故障检测与保护机制，一旦发现异常情况，会及时发出报警并采取相应的保护措施，保证空压机的安全可靠运行。
4. 远程监控与调节：MAM880控制器支持远程监控与调节功能，用户可以通过互联网实时监控空压机的运行状态，并进行远程调节，方便快捷。
5. 用户友好界面：MAM880控制器的操作界面简明易懂，提供了丰富的图表与参数显示，使用户能够直观地了解空压机的运行情况。
使用方法1. 安装与连接：将MAM880控制器安装在空压机主控制柜上，并与空压机的传感器、执行器等设备进行连接。
2. 设置参数：首次使用时，用户需要根据实际需求设置MAM880控制器的运行参数，如压力范围、报警与保护参数等。
3. 运行监测：启动空压机后，MAM880控制器会实时监测并显示空压机的运行参数，用户可以通过界面上的图表和数值来了解空压机的工作情况。
4. 远程监控与调节：如果需要进行远程监控与调节，用户可以通过互联网连接至MAM880控制器，远程查看空压机的运行状态，并进行相应的调节操作。
5. 故障处理：当MAM880控制器检测到空压机出现故障时，会发出报警信号，用户可以根据报警信息进行相应的故障处理。
使用注意事项1. 定期检查：用户需定期检查MAM880控制器的连接与固定情况，确保其正常工作。
2. 防水防潮：MAM880控制器为电子设备，需避免与水或湿气直接接触，以免损坏。
作者：fengrenli 斯可络螺杆式空气压缩机微电脑控制器MAN-KY02S(B)-(VⅧ)型
用 户 手 册 - 2 -
使用注意： 使用前,请仔细阅读说明书. 只有专业技术人员允许安装MAM-KY. 实施配线时，请按强电、弱是分开布线规则布线，减少电磁干扰。 机械安装时,务必充分考虑安装位置，确保散热良好和减少电磁干扰。 继是器输出控制之交流接触器等感性负载必须接突波吸收器。 上电之前仔细检查输入、输出配线。 本机体之接地端子正确接地（第三种接地），可提高产品的抗杂讯能力。 电机额定电流（跳机电流）的设定按电机铭牌额定电流*电机过载倍数/1.2倍。
特点： LCD中英文显示 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 对电机具有起停控制、运行控制。 对多点温度进行检测与控制保护。 自动调节负荷率控制压力平衡。 高度集成，高可靠性，高性价比。 远程/机旁选择控制。 联动/独立选择运行。 RS-485通讯功能 - 3 -
一、 1、按键说明
ON起动键：按此键可停止电机运行。 OFF停机键：按此键可停止电机运行。 M设定键：修改完数据后，按此键确认数据存储输入。
上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
移位键：修改数据时，按此键作为移位键；要菜单选择时，作为确定键。 RT返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键盘复位。
2、状态显示与操作 机组通电后显示如下界面：
5秒后显示以下界面： - 4 -
按“”进入以下菜单选择界面： A、 运行参数查看 按“”或“”移动黑色滚条到“运行参数”菜单后，按确认键“”后弹出下一级菜单。
再按“”弹出 如为最后一级菜单，界面不会出现黑色滚动条，按返回键“RT”返回上一级菜单或主界面。如在某一界面停止操作，数秒后自动返回主界面。
用“”、“”移动键、确认键“”和返回键“RT”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上一级菜单。 B、 日历时间
按“”或“”移动黑色滚动条到“日历”菜单后，按确认键“”后弹出
在停机状态下可对日期、时间进行调整，操作方法为： 按“”或“”移动黑色滚动条到需修改的参数项后按确认键“” - 5 -
后出现闪烁位，此时“”或“”键盘变为上翻或下翻键修改当前位，“”键变为移位键移动修改位。修改完毕后按“M”确认并保
存，“”或“”变回移动黑色滚动条，“”变回返回键。 C、 用户参数 1） 参数修改方法 ——在运行状态和停机延时过程中不能修改用户参数和厂家参数— 用前述运行参数查看的方法和修改用户参数，如修改压力上限，操作
方法如下：按“”或“” 移动黑色滚动条到“用户参数”项后按确定键“”弹出
再按确定键“”弹出 如不继续按确定键“”即可查看用户参数。再按确定键“”弹出如下界面要求输入密码：
注：用户密码在参数里可修改，厂家密码固定为 此界面弹出后，出现闪烁位，此时“”或“”键变为下翻或上翻键修改当前位，“”变为移位键移动修改位，最后按“M”确认输入。弹出界面： - 6 -
右上角有“*”提示，表示已经进入用户参数设定状态。 “”或“”变回移动黑色滚动条，“”变回确定键。滚动条在“压力上限”处按确定键“”，此时出现闪烁位，“”或“”键变为下翻或上翻键修改当前位，“”变为移位键移动修改位，输入完毕按“M”确认，闪烁位消失。“”或“”键变回移动黑色滚动条，“”变回确定键继续修改其他用户参数。用同样方法可修改其他用户参数。 2）用户参数功能： 一级菜单 二级菜单 初定值 功能功能作用
压力、温度预置
压力上限 *.**MPa 卸载压力值 压力下限 *.**MPa 加载压力值 风机启动温度 ***℃ 控制风机启动 风机停机温度 ***℃ 控制风机停机
启停延时预置
主机启动时间 0008秒
控制器保护电机时要求经时时间能躲过电机启动
冲击电流，此时间必须大于星角延时时间 风机启动时间 0006秒
控制器保护电机时要求经时时间能躲过电机启动
冲击电流。 星角延时时间 0006秒 星角降压启动延时时间
加载延时时间 0002秒 星角降压启动完成后延时加载时间
空载延时时间 0020分钟 空车连续运行时间，超过此时间自动停车
停机处时时间 0010秒 停机时，空车后延时此时间才能停车
启动延时时间 0100秒
停机、穷空车过久停机需延时此时间后才能重新
启动 备用延时时间 0000秒 附加功能
排水开延时时间 0002秒 自动排水控制时，连续排水时间
启停延时预置 排水关延时时间 0010分钟 自动排水控制时，排水间隔时间
操作方式预置
启停方式 机旁 设为远程时，机旁按键和远程开关均能启停设备
加载方式 自动 设为手动时，机旁按键和远程开关均能启停设备
通讯方式 禁止 设为禁止时，通讯不起作用
通讯编码 0255 通讯地址
联动参数预置
联动状态 主机 多台机联动运行作为“主机”或“从机”，主机控制从机 联动启停 顺序
轮换时间 9999小时 联动机数 0000 联动压力下限 *.**MPa 联动压力上限 *.**MPa 联动延时时间 0000秒
维护参数复位
油过滤器复位 0000小时 更换油过滤器可使使用时间清零
精油分器复位 0000小时 更换油精分器使用时间清零
气过滤器复位 0000小时 更换气过滤器使用时间清零 - 7 -
润滑油复位 0000小时 更换润滑油使用时间清零 润滑脂复位 0000小时 更换润滑脂使用时间清零
最大使用 时间预置 油过滤器 600小时 设为“0”时，油过滤器时间预警不起作用 油精分器 3000小时 设为“0”时，油过滤器时间预警不起作用 气过滤器 600小时 设为“0”时，油精分器时间预警不起作用
润滑油 3000小时 设为“0”时，润滑油时间预警不起作用
润滑脂 3000小时 设为“0”时，润滑脂时间预警不起作用 中英文 选择 中文 设为“英文”，界面变英文操作 修改用 户密码 **** 用户可修改用户密码
3）、电气安装基本接线图： - 8 - 电气元件分布图
电气原理图 - 9 -
文本显示器接线端子： 显示面板有五个接线端子和一个显示电缆D形接头，分别用于显示连接、Rs-485通讯、24V电源输入。 控制器接线端子： 显示面板与控制器之间用通讯电缆连接。23、24、25为相序输入端子；7、9为排气温度输入端子；CT1为主电机互感器；CT2为风扇电机互感器；32为输出继电器公共输入端COM1；27控制主接触器；28控制星形接触器；29控制角形接触器；30为加载电磁阀；31控制风机；34控制卸载阀；35控制排水阀；37为运行指示；38为故障显示；39为预警指示；40为COM2；42为模拟地（大地）；43、44为220V电源。 注意：配线时，电磁阀线圈需接突波吸收器。 二、控制操作（电气原理见附图） A、独立控制 1）、近地自动控制（启动方式：机旁；加载方式：自动） （1）、按“ON”键起动：（Y/△） 控制器上电后有3秒自检，按“ON”键不能启动。自检结束后按“ON”键主机开始启动。主机起动过程为：KM3得电，KM2得电，Y形启动状态，延时时间到（Y/△转换时间），KM3失电（KM1、KM3互锁），KM1得电，电机△形运行，启动结束。起动过程中，年有电磁阀一直失电，实现空车起动。 （2）、自动运行控制： 电机起动到△状态后，延时一段时间，放空电磁阀和开关电磁阀得电，空压机开始加荷，汽罐压力开始升高。当气压超过设定高限压力时（卸载压力值），放空电磁阀和开关电磁阀失电，空压机空车运行。如果在规定的时间内（空车时间内），气压又降低到低限压力（加载压力值），放空电磁阀和开关电磁阀又得电，压缩机又开始压缩空气，提高气罐压力。如果在空车时间内，气罐压力没有降低到低限压力，控制器将自动停止工作，实现空车过久自动停机。只有当压力降到低限压力，电机自动按起动过程起动运行，如此往复循环。 （3）在自动状态下手动加载/卸载 在自动状态下，设备处于卸载状态，按一下“M”加载，如果压力高于卸载压力，加载电磁阀点动一下后回到卸载状态；如果压力低于卸载压力，加载电磁阀得电直到供气压力大于卸载压力后重新回到卸载状态。设备处于加载状态，按一下“M”卸载，如果压力高于加载压力，加载电磁阀失电直到供气压力加载压力后重新回到加载状态；如果压力低于加载压力，此时卸载不起作用。 （4）、正常停机： 按：“OFF”键，放空电磁阀和无级（开关）电磁阀失电，延时一
