煤矿井下巷道贯通测量技术及其精度控制研究随着煤炭工业的发展，煤矿井下巷道的贯通测量技术被广泛应用。
井下巷道的贯通测量是煤矿工程中最关键的环节之一，它能够保证巷道的准确地贯通以及施工质量的控制。
因此，煤矿井下巷道贯通测量技术及其精度控制研究具有重要的实际意义。
本文将就煤矿井下巷道贯通测量技术及其精度控制研究进行探讨。
1．测量原理井下巷道贯通测量是通过测定巷道的中心轴线坐标、高程和巷道截面形状来确定巷道在X、Y、Z方向上的三维坐标。
巷道的贯通测量主要依靠地形测量仪和测绘设备完成。
当实测的巷道截面与理论设计差距较大时，还需要进行调整和纠正，以保证巷道的准确贯通。
2．测量设备井下巷道贯通测量设备主要包括地形测量仪、导线仪、全站仪等。
3．测量方法1）激光测量法：这种测量方法主要利用激光测距仪来进行测量，具有测量速度快、精度高等优点。
3）全站仪测量法：这种测量方法主要利用全站仪进行测量。
它不仅能够进行三维坐标测量，还可以进行倾角、水平角、方位角等参数的测量。
二、精度控制研究井下巷道贯通测量的精度控制直接关系到巷道质量和工程进度。
因此，在进行巷道贯通测量时，需要进行精度控制。
精度控制研究主要包括以下方面：1．测量误差的控制巷道贯通测量中常见的测量误差包括基准面误差、仪器误差、环境干扰等。
要控制测量误差，需要采取正确的测量方法和合理的测量精度要求。
2．精度评定通过分析测量误差，可以对巷道贯通测量的精度进行评定。
精度评定可以帮助工程师进行贯通调整和纠正。
3．巷道变形监测巷道贯通后，巷道变形对测量精度会产生较大的影响。
因此，需要对巷道变形进行监测。
巷道变形监测可以帮助工程师及时掌握巷道变形情况，及时进行调整和纠正，以保证巷道的稳定和安全。
总之，煤矿井下巷道贯通测量技术及其精度控制研究对于保证巷道的质量和安全具有重大意义。
在实际应用中，应根据不同的情况选择合适的测量设备和方法，并通过精度控制和巷道变形监测等手段来确保巷道的准确贯通和工程的顺利完成。

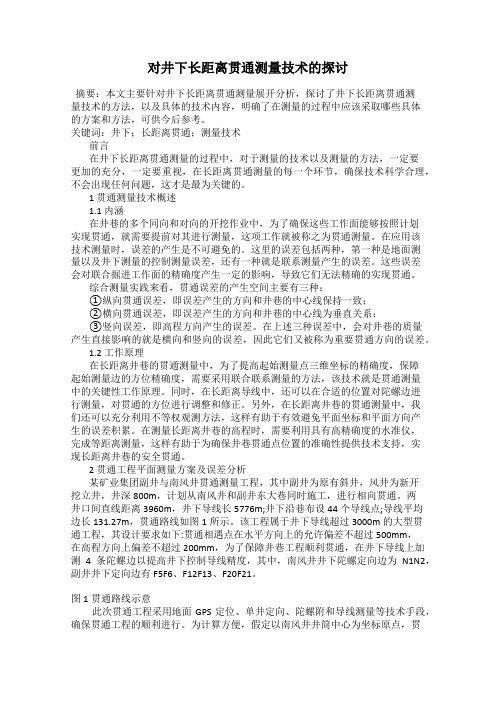

对井下长距离贯通测量技术的探讨摘要：本文主要针对井下长距离贯通测量展开分析，探讨了井下长距离贯通测量技术的方法，以及具体的技术内容，明确了在测量的过程中应该采取哪些具体的方案和方法，可供今后参考。
关键词：井下；长距离贯通；测量技术前言在井下长距离贯通测量的过程中，对于测量的技术以及测量的方法，一定要更加的充分，一定要重视，在长距离贯通测量的每一个环节，确保技术科学合理，不会出现任何问题，这才是最为关键的。
1 贯通测量技术概述1.1 内涵在井巷的多个同向和对向的开挖作业中，为了确保这些工作面能够按照计划实现贯通，就需要提前对其进行测量，这项工作就被称之为贯通测量。
在应用该技术测量时，误差的产生是不可避免的。
这里的误差包括两种，第一种是地面测量以及井下测量的控制测量误差，还有一种就是联系测量产生的误差。
这些误差会对联合掘进工作面的精确度产生一定的影响，导致它们无法精确的实现贯通。
综合测量实践来看，贯通误差的产生空间主要有三种：①纵向贯通误差，即误差产生的方向和井巷的中心线保持一致；②横向贯通误差，即误差产生的方向和井巷的中心线为垂直关系；③竖向误差，即高程方向产生的误差。
在上述三种误差中，会对井巷的质量产生直接影响的就是横向和竖向的误差，因此它们又被称为重要贯通方向的误差。
1.2 工作原理在长距离井巷的贯通测量中，为了提高起始测量点三维坐标的精确度，保障起始测量边的方位精确度，需要采用联合联系测量的方法，该技术就是贯通测量中的关键性工作原理。
同时，在长距离导线中，还可以在合适的位置对陀螺边进行测量，对贯通的方位进行调整和修正。
另外，在长距离井巷的贯通测量中，我们还可以充分利用不等权观测方法，这样有助于有效避免平面坐标和平面方向产生的误差积累。
在测量长距离井巷的高程时，需要利用具有高精确度的水准仪，完成等距离测量，这样有助于为确保井巷贯通点位置的准确性提供技术支持，实现长距离井巷的安全贯通。
2 贯通工程平面测量方案及误差分析某矿业集团副井与南风井贯通测量工程，其中副井为原有斜井，风井为新开挖立井，井深800m，计划从南风井和副井东大巷同时施工，进行相向贯通。
煤矿井下巷道贯通测量技术及其精度控制研究煤矿井下巷道贯通测量是煤矿生产过程中非常重要的一项工作。
巷道的贯通测量主要是为了确定巷道的位置、走向和尺寸，以便进行后续的工程设计和施工。
随着煤矿井下巷道的开挖规模不断扩大和巷道布置的复杂化，巷道贯通测量的精度要求也越来越高。
本文对煤矿井下巷道贯通测量技术及其精度控制进行了研究。
巷道贯通测量技术主要包括传统的测绘方法和现代的测量技术两种。
传统的测绘方法主要包括地面控制测量和井下测量两种。
地面控制测量是通过地面上的控制点，使用测角仪、经纬仪等设备对巷道进行直接的测量。
这种方法测量结果的精度受到地面控制点的布局和设备精度的限制。
井下测量是通过在巷道井下设置测量控制点，使用测距仪、水准仪等设备对巷道进行测量。
这种方法相对来说较为灵活，但由于井下环境的复杂性，测量的精度较低。
现代的测量技术主要包括全站仪测量、激光测距仪测量和卫星定位测量等。
全站仪测量是目前井下巷道贯通测量中使用最广泛的一种技术。
全站仪能够同时完成巷道的方位角、俯仰角和视距的测量，具有高精度、高效率和高自动化等特点。
激光测距仪测量是一种非接触测量技术，通过红外激光束对巷道进行测量，具有测量速度快、精度高和操作简便等特点。
卫星定位测量是利用卫星导航系统对巷道位置进行测量，具有无需现场控制点，测量范围广等优点。
巷道贯通测量的精度控制非常重要。
一方面，巷道的贯通测量结果直接影响后续的工程施工和生产管理，精度不高可能导致工程误差和生产事故。
巷道贯通测量结果也是衡量巷道布置方案设计结果的重要依据，精度不高可能导致巷道布置不合理，影响煤矿生产效率和安全。
巷道贯通测量精度主要受到巷道布置、测量控制点布置和测量仪器精度等因素的影响。
巷道布置的复杂性和巷道的尺寸对测量精度有直接影响，巷道布置越复杂，尺寸越大，测量精度要求越高。
测量控制点的布置对测量精度也有重要影响，控制点的设置要满足测量需求，同时应保证控制点布置的稳定性和可达性。
浅谈煤矿井下贯通测量摘要：煤矿井下贯通测量是矿山测量中一项十分重要的测量工作，对于维护井下巷道的安全性起到重要的作用。
本文介绍了煤矿井下贯通测量的常用技术方法，分析其在煤矿井下巷道测量中的应用，并对如何更好的选取贯通测量的技术方案浅谈了自己的看法。
关键词：煤矿井下巷道贯通测量技术贯通测量是煤矿生产给矿井测量工作人员带来的一项重要任务。
矿山测量人员要保证各掘进工作面沿着设计的方向掘进，使贯通接合处的偏差不能超过某一规定的限度。
显然，贯通测量是矿山测量中一项十分重要的测量工作，贯通测量人员所负的责任是重大的。
如果因贯通测量过程中发生差错而未能贯通，或者贯通接合处的偏差值超限，都将严重影响巷道质量，甚至造成巷道报废等非常严重的后果，在经济上和时间上给国家、集体或个人造成巨大的、难以弥补的损失。
因此，井下贯通测量方案及方法日趋引起矿山测绘从业者的重视。
1 煤矿井下贯通测量技术方法的要求巷道贯通测量技术方法的应用，与井下巷道建设的质量存在直接的关系。
结合煤矿井下巷道贯通测量的实践，提出几点要求，规范巷道贯通的测量过程。
具体要求为：（1）测量精度要符合巷道贯通的要求；（2）按照实际测量精度，主动调整贯通测量的技术方案，严谨分配各项测量技术；（3）贯通测量方法中，要明确配合新技术，全面控制测量的准确度；（4）煤矿企业在贯通测量时，聘请专业的测量人员，降低测量中的人为误差；（5）巷道贯通测量完成后，安排抽查工作，确保各阶段测量数据的准确性。
根据巷道贯通测量技术方法的要求，投入测量应用，完善煤矿井下贯通测量的整个过程。
2 煤矿井下巷道贯通测量中常用的技术方法煤矿井下巷道贯通测量的技术方法，要求精度必须达到相应的标准，以此来控制测量中的误差，维护煤矿井下巷道贯通测量的准确度。
2.1 巷道贯通测量勘察测量勘察是巷道贯通测量技术方法实践应用的前提条件，明确测量勘察的具体内容后，才能规划测量技术。
巷道贯通中测量勘察的重点时高程，由于煤矿井下巷道高程测量的通视条件较差，所以部分情况下，高程点的测量位置选择顶板处，此时水准尺要呈倒立放置的状态，读取数据后，要以负值写入到计算公式内。
管理及其他M anagement and other 浅谈矿山测量中井下巷道贯通测量问题陈泽宇1，靳海鹏1，王 博2摘要：井下巷道的贯通测量对于确保采矿进程的安全和高效运行至关重要。
随着矿井深度的增加和地质条件的多样性，传统测量方法已不能满足测量需求，因此需要引入现代测量技术和方法，以提高贯通测量的准确性和效率。
本文通过为矿山工程提供更可靠的测量数据，为其可持续发展和安全运营提供坚实基础。
研究从不同的角度探讨了井下巷道贯通测量问题，着重分析了存在的问题，并提出了解决方案。
合理选择测量工具和技术能够显著提高井下巷道贯通测量的准确性和效率，从而为矿山工程提供更可靠的测量数据，为其安全和高效运营提供有力支持。
关键词：矿山测量；井下巷道；贯通测量矿山工程中，井下巷道的贯通测量一直是一个至关重要的环节。
矿井贯通测量方法、工作原则和流程已经在矿山测量领域被广泛研究，然而，伴随矿井深度的增加和地质条件的多样性，传统方法已经不能满足测量需求。
本文将探讨矿山测量中井下巷道贯通测量问题，并提供全新的视角，提出创新性的对策，以提高贯通测量的质量，获得更准确、高效的测量数据。
通过深入研究矿山测量中井下巷道贯通测量问题，该研究提出的创新性对策为矿山工程领域提供了新的思路和方法。
提高贯通测量的准确性和效率也有助于提升矿山工程的安全性和生产效率，降低事故风险。
同时，本研究所采用的现代测量技术和方法也为矿山测量领域带来了新的技术进步，有望在其他领域中推广应用。
1 矿井贯通测量的方法1.1 全站仪测量法全站仪是一种现代化测量仪器，具备角度和距离测量功能。
在井下巷道贯通测量中，全站仪首先被放置在一个已知位置，作为测量的起点。
使用全站仪测量仪器的准确角度和距离测量功能，测量到贯通目标点的水平角和垂直角，以及距离。
通过测量仪器自身的坐标和目标点的测量数据，可以计算出目标点的三维坐标。
该方法的优点在于其高精度和准确性，适用于复杂的地下环境，同时能够实时采集数据，提高了测量效率，为确保矿山工程的安全和高效运营提供了可靠的数据基础。
煤矿井下巷道贯通测量技术及其精度控制研究随着中国经济的快速发展，煤矿作为国家重要的能源资源之一，扮演着不可替代的角色。
在煤矿开采中，井下巷道的贯通测量技术及其精度控制问题一直是亟待解决的难题。
煤炭资源的贮存通常埋藏在地下深处，开采煤矿必须在地下进行，因此井下巷道的贯通测量技术至关重要。
本文将从井下巷道贯通测量技术的现状和存在的问题出发，探讨如何提高贯通测量技术的精度控制。
一、井下巷道贯通测量技术的现状井下巷道贯通测量是煤矿生产过程中的关键环节，直接关系到矿井的生产和安全。
目前，井下巷道贯通测量主要采用传统的测量仪器和手工方法，这些方法存在着测量精度低、工作效率低、费时费力等问题。
传统的测量方法不能满足煤矿生产对测量的实时性、准确性和高效性的要求。
井下巷道贯通测量技术也受到煤矿地质条件、地表地质条件以及测量设备和人员操作技能等因素的影响，使得测量结果的精度不能得到保障。
在煤矿井下，地质条件往往非常复杂，地质构造不稳定、地下水位变化大、巷道内部受到矿压和地质应力的影响等都会对测量结果产生影响，因此煤矿巷道的贯通测量技术亟待提高精度和可靠性。
为了解决井下巷道贯通测量技术存在的问题，需要对其进行深入研究，找到提高测量精度的有效方法。
需要对井下巷道的地质条件进行详细的调查和分析，了解地下构造和地质条件对巷道的影响，为提高测量精度提供有力的支持。
需要研发先进的测量设备，将先进的技术手段应用到井下巷道的测量中，提高测量的精度和准确性。
还要加强对操作人员的培训，提高其操作技能和意识，避免人为因素对测量结果造成影响。
井下巷道贯通测量技术的精度控制研究需要加强对数据的处理和分析，提高测量结果的可靠性。
可以利用计算机技术对测量数据进行处理，通过计算和分析得出准确的测量结果。
还可以通过加强精度控制的手段，如对测量设备进行校准和调试，确保其测量精度始终处于最佳状态。
浅谈一种井下贯通导线测量的方法摘要：根据等高四架法的适用范围以及原理和技术特点，提出了一些有效措施。
以供同行借鉴参考。
关键词：井下贯通导线测量等高四架法Abstract：according to the four frame method applicable scope as well as the principle and the technical characteristics，puts forward some effective measures.For peer reference.Key words：underground transfixion wire measurement high four frame method在测量时，测量结果与实际值之间的差值叫误差。
测量工作是在一定条件下进行的，外界环境、观测者的技术水平和仪器本身构造的不完善等原因，都可能导致测量误差的产生。
通常把测量仪器、观测者的技术水平和外界环境三个方面综合起来，称为观测条件。
观测条件不理想和不断变化，是产生测量误差的根本原因。
通常把观测条件相同的各次观测，称为等精度观测；观测条件不同的各次观测，称为不等精度观测。
矿井里大型贯通导线的测量，因为贯通导线的测量精确度要求比较高，受矿井里的许多因素限制，而且它的线路比较长，在测量时巷道就会被很长时间占据，进而严重的影响了生产，同时也加大了测量时的工作量。
矿井贯通作业正常正确的完成必须依靠实施测量时的精度。
为了解决以上的问题，并且要使矿井贯通作业的正确正常完成，所以得使用等高四架法，在实践测量时，使用此方这个问题很容易就被解决。
1 适用原理及范围原理：此方法的原理：先介绍等高，等高是指在施测时所采用的全站仪，前、后视棱镜在同一个已经对中整平的固定基座上安置时，它们有一致的中心高度。
等高四架法观测方法，用带有四个相同基座的架腿，在迁站时仅需将仪器或棱镜从基座中拔出，而基座和架腿保持不动，并配备专业人员对点，观测人员和前、后视人员不需对点，可减少对点时间，用以提高整体的工作效率。

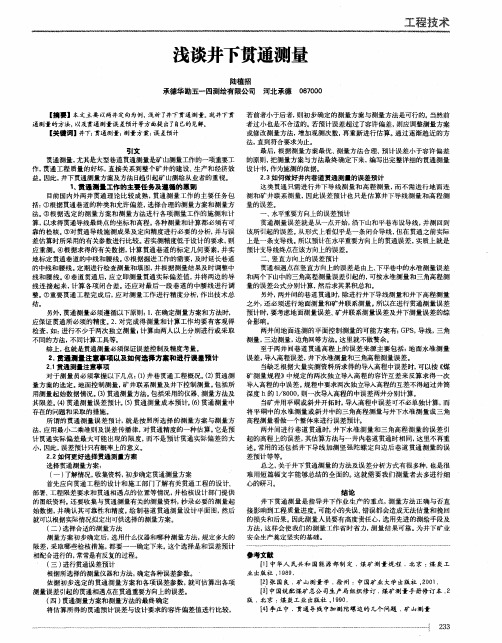

浅谈井下贯通测量
【摘要】本文主要以两井定向为例，浅析了井下贯通测量。
就井下贯通测量的方法，以及贯通测量误差预计等方面提出了自己的见解。
【关键词】井下；贯通测量；测量方案；误差预计
引文
贯通测量，尤其是大型巷道贯通测量是矿山测量工作的一项重要工作，贯通工程质量的好坏，直接关系到整个矿井的建设、生产和经济效益。
因此，井下贯通测量方案及方法日趋引起矿山测绘从业者的重视。
1、贯通测量工作的主要任务及遵循的原则
目前国内外两井贯通理论比较成熟，贯通测量工作的主要任务包括：①根据贯通巷道的种类和允许偏差，选择合理的测量方案和测量方法。
②根据选定的测量方案和测量方法进行各项测量工作的施测和计算，以求得贯通导线最终点的坐标和高程。
各种测量和计算都必须有可靠的检核。
③对贯通导线施测成果及定向精度进行必要的分析，并与误差估算时所采用的有关参数进行比较。
若实测精度低于设计的要求，则应重测。
④根据求得的有关数据，计算贯通巷道的标定几何要素，并实地标定贯通巷道的中线和腰线。
⑤根据掘进工作的需要，及时延长巷道的中线和腰线。
定期进行检查测量和填图，并根据测量结果及时调整中线和腰线。
⑥巷道贯通后，应立即测量贯通实际偏差值，并将两边的导线连接起来，计算各项闭合差。
还应对最后一段巷道的中腰线进行调整。
⑦重要贯通工程完成后，应对测量工作进行精度分析，作出技术总结。
另外，贯通测量必须遵循以下原则：1.在确定测量方案和方法时，应保证贯通所必须的精度。
2.对完成得测量和计算工作均要有客观得检查，如：进行不少于两次独立测量；计算由两人以上分别进行或采取不同的方法，不同计算工具等。
综上，也就是贯通测量必须保证误差控制及精度考量。
2.贯通测量注意事项以及如何选择方案和进行误差预计
2.1贯通测量注意事项
对于测量员必须掌握以下几点：（1）井巷贯通工程概况。
（2）贯通测量方案的选定。
地面控制测量，矿井联系测量及井下控制测量。
包括所用测量起始数据情况。
（3）贯通测量方法。
包括采用的仪器、测量方法及其限差。
（4）贯通测量误差预计。
（5）贯通测量成本预计。
（6）贯通测量中存在的问题和采取的措施。
所谓的贯通测量误差预计，就是按照所选择的测量方案与测量方法，应用最
小二乘准则及误差传播律，对贯通精度的一种估算。
它是预计贯通实际偏差最大可能出现的限度，而不是预计贯通实际偏差的大小，因此，误差预计只有概率上的意义。
2.2如何更好选择贯通测量方案
选择贯通测量方案：
（一）了解情况，收集资料，初步确定贯通测量方案
首先应向贯通工程的设计和施工部门了解有关贯通工程的设计、部署、工程限差要求和贯通相遇点的位置等情况，并检核设计部门提供的图纸资料。
还要收集与贯通测量有关的测量资料，抄录必要的测量起始数据，并确认其可靠性和精度。
绘制巷道贯通测量设计平面图，然后就可以根据实际情况拟定出可供选择的测量方案。
（二）选择合适的测量方法
测量方案初步确定后，选用什么仪器和哪种测量方法，规定多大的限差，采取哪些检核措施，都要一一确定下来。
这个选择是和误差预计相配合进行的，常常是有反复的过程。
（三）进行贯通误差预计
根据所选择的测量仪器和方法，确定各种误差参数。
依据初步选定的贯通测量方案和各项误差参数，就可估算出各项测量误差引起的贯通相遇点在贯通重要方向上的误差。
（四）贯通测量方案和测量方法的最终确定
将估算所得的贯通预计误差与设计要求的容许偏差值进行比较，若前者小于后者，则初步确定的测量方案与测量方法是可行的。
当然前者过小也是不合适的。
若预计误差超过了容许偏差，则应调整测量方案或修改测量方法，增加观测次数，再重新进行估算。
通过逐渐趋近的方法，直到符合要求为止。
最后，根据测量方案最优、测量方法合理、预计误差小于容许偏差的原则，把测量方案与方法最终确定下来，编写出完整详细的贯通测量设计书，作为施测的依据。
2.3如何做好井内巷道贯通测量的误差预计
这类贯通只需进行井下导线测量和高程测量，而不需进行地面连测和矿井联系测量，因此误差预计也只是估算井下导线测量和高程测量的误差。
一、水平重要方向上的误差预计
贯通测量误差就是从一点开始，沿下山和平巷布设导线，并测回到该所引起的误差。
从形式上看似乎是一条闭合导线，但在贯通之前实际上是一条支导线。
所以预计在水平重要方向上的贯通误差，实质上就是预计支导线终点在该方向上的误差。
二、竖直方向上的误差预计
贯通相遇点在竖直方向上的误差是由上、下平巷中的水准测量误差和两个下山中的三角高程测量误差引起的，可按水准测量和三角高程测量的误差公式分别计算，然后求其累积总和。
另外，两井间的巷道贯通时，除进行井下导线测量和井下高程测量之外，还必须进行地面测量和矿井联系测量。
所以在进行贯通测量误差预计时，要考虑地面测量误差、矿井联系测量误差及井下测量误差的综合影响。
两井间地面连测的平面控制测量的可能方案有：GPS，导线，三角测量，三边测量，边角网等方法。
这里就不做赘余。
至于两井间巷道贯通高程上的误差来源主要包括：地面水准测量误差，导入高程误差，井下水准测量和三角高程测量误差。
当缺乏根据大量实测资料所求得的导入高程中误差时，可以按《煤矿测量规程》中规定的两次独立导入高程的容许互差来反算求得一次导入高程的中误差。
规程中要求两次独立导入高程的互差不得超过井筒深度h的1/8000，则一次导入高程的中误差两井分别计算。
当矿井用平硐或斜井开拓时，导入高程中误差可不必单独计算，而将平硐中的水准测量或斜井中的三角高程测量与井下水准测量或三角高程测量看做一个整体来进行误差预计。
两井间进行巷道贯通时，井下水准测量和三角高程测量的误差引起的高程上的误差，其估算方法与一井内巷道贯通时相同，这里不再重述。
常用的还包括井下导线加测坚强陀螺定向边后巷道贯通测量的误差预计等等。
总之，关于井下贯通测量的方法及误差分析方式有很多种，也是很难用短篇幅文字能够总结的全面的。
这就需要我们测量者去多进行细心的研习。
结论
井下贯通测量是指导井下作业生产的重点，测量方法正确与否直接影响到工程质量进度。
可能小的失误、错误都会造成无法估量和挽回的损失和后果。
因此
测量人员要有高度责任心，选用先进的测绘手段及方法，这样会使我们的测量工作省时省力，测量结果可靠。
为井下矿业安全生产奠定坚实的基础。
参考文献
[1]中华人民共和国能源部制定.煤矿测量规程.北京：煤炭工业出版社，1989.
[2]张国良.矿山测量学.徐州：中国矿业大学出版社，2001.
[3]中国统配煤矿总公司生产局组织修订.煤矿测量手册修订本.2版.北京：煤炭工业出版社，1990.
[4]李正中.贯通导线中加测陀螺边的几个问题.矿山测量。
