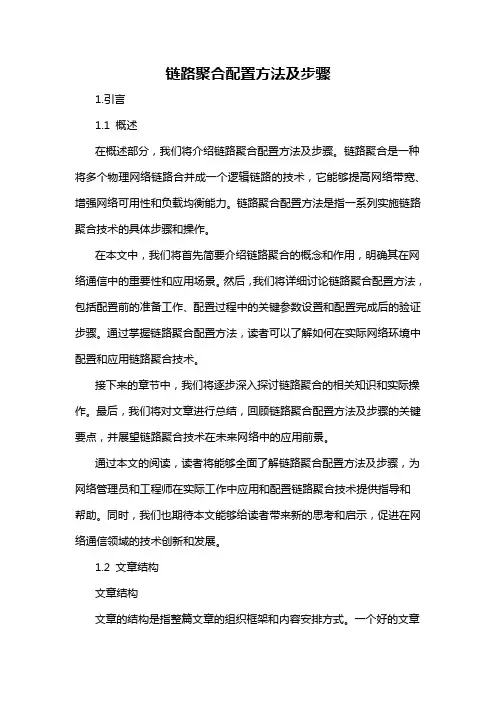

链路聚合配置方法及步骤1.引言1.1 概述在概述部分，我们将介绍链路聚合配置方法及步骤。
链路聚合是一种将多个物理网络链路合并成一个逻辑链路的技术，它能够提高网络带宽、增强网络可用性和负载均衡能力。
链路聚合配置方法是指一系列实施链路聚合技术的具体步骤和操作。
在本文中，我们将首先简要介绍链路聚合的概念和作用，明确其在网络通信中的重要性和应用场景。
然后，我们将详细讨论链路聚合配置方法，包括配置前的准备工作、配置过程中的关键参数设置和配置完成后的验证步骤。
通过掌握链路聚合配置方法，读者可以了解如何在实际网络环境中配置和应用链路聚合技术。
接下来的章节中，我们将逐步深入探讨链路聚合的相关知识和实际操作。
最后，我们将对文章进行总结，回顾链路聚合配置方法及步骤的关键要点，并展望链路聚合技术在未来网络中的应用前景。
通过本文的阅读，读者将能够全面了解链路聚合配置方法及步骤，为网络管理员和工程师在实际工作中应用和配置链路聚合技术提供指导和帮助。
同时，我们也期待本文能够给读者带来新的思考和启示，促进在网络通信领域的技术创新和发展。
1.2 文章结构文章结构文章的结构是指整篇文章的组织框架和内容安排方式。
一个好的文章结构可以帮助读者更好地理解文章的主题和内容，使文章逻辑清晰，条理有序。
本文按照以下结构进行组织和安排：1. 引言：本部分主要对文章进行导言，引出链路聚合配置方法及步骤的背景和意义，同时介绍文章的结构和目的。
2. 正文：本部分主要对链路聚合的概念和作用进行介绍，然后详细阐述链路聚合配置方法及步骤。
2.1 链路聚合的概念和作用：本小节将解释链路聚合的基本概念，包括什么是链路聚合以及它的作用和优势。
2.2 链路聚合配置方法及步骤：本小节将具体介绍链路聚合的配置方法和步骤。
包括链路聚合的配置目标和原则，以及具体的配置步骤和注意事项，以便读者能够了解如何进行链路聚合的配置。
3. 结论：本部分对全文进行总结，对链路聚合配置方法及步骤的重要性和优势进行强调，并展望未来链路聚合配置方法的发展方向。

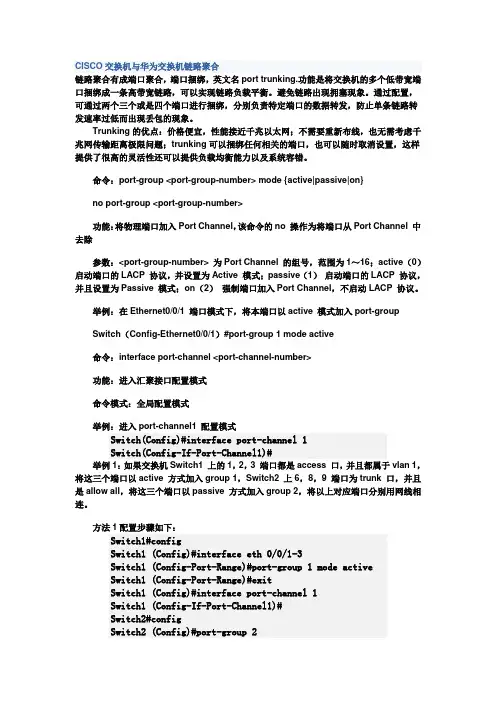

CISCO交换机与华为交换机链路聚合链路聚合有成端口聚合，端口捆绑，英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路，可以实现链路负载平衡。
避免链路出现拥塞现象。
通过配置，可通过两个三个或是四个端口进行捆绑，分别负责特定端口的数据转发，防止单条链路转发速率过低而出现丢包的现象。
Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。
命令：port-group <port-group-number> mode {active|passive|on}no port-group <port-group-number>功能：将物理端口加入Port Channel，该命令的no 操作为将端口从Port Channel 中去除参数：<port-group-number> 为Port Channel 的组号，范围为1～16；active（0）启动端口的LACP 协议，并设置为Active 模式；passive（1）启动端口的LACP 协议，并且设置为Passive 模式；on（2）强制端口加入Port Channel，不启动LACP 协议。
举例：在Ethernet0/0/1 端口模式下，将本端口以active 模式加入port-groupSwitch（Config-Ethernet0/0/1）#port-group 1 mode active命令：interface port-channel <port-channel-number>功能：进入汇聚接口配置模式命令模式：全局配置模式举例：进入port-channel1 配置模式Switch(Config)#interface port-channel 1Switch(Config-If-Port-Channel1)#举例1：如果交换机Switch1 上的1，2，3 端口都是access 口，并且都属于vlan 1，将这三个端口以active 方式加入group 1，Switch2 上6，8，9 端口为trunk 口，并且是allow all，将这三个端口以passive 方式加入group 2，将以上对应端口分别用网线相连。
链路聚合的过程链路聚合的过程可以概括如下：1.多个物理端口被聚合在一起，形成一个逻辑端口。
2.每个物理端口负责一定量的流量吞吐，实现出/入流量的负荷分担。
3.当某个物理端口出现故障时，交换机将停止在该端口发送数据包,并根据预先设定的负荷分担策略，在其余的链路中选择新的发送端口。
4.当故障端口恢复后，它将被重新纳入到链路中，并再次作为数据包的发送和接收端口。
链路聚合的过程是一种常见的网络技术，它可以将多个物理链路组合成一个逻辑链路，以提高网络的带宽和可靠性。
以下是链路聚合过程的具体步骤：1.配置聚合链路：在进行链路聚合之前，需要先配置聚合链路。
这包括确定参与聚合的物理端口、设置聚合组、配置聚合链路的属性等。
2.建立聚合链路：在聚合链路的配置完成后，需要通过一系列的协议和协商过程来建立聚合链路。
这个过程通常涉及到交换机的自动协商机制和手动配置。
3.数据传输：在聚合链路建立完成后，数据可以通过聚合链路进行传输。
当有数据传输时，交换机将根据预设的策略在多个物理端口之间进行负载均衡，确保数据的快速和可靠传输。
4.故障处理：如果某个物理端口出现故障，交换机将自动检测到这个故障，并停止在该端口发送数据。
同时，交换机将根据预设的策略在其余的链路中选择新的发送端口，以保证数据的可靠传输。
5.维护和监控：为了确保聚合链路的正常运行，需要定期进行维护和监控。
这包括检查物理端口的状态、监视数据传输的质量、定期检查配置等。
总的来说，链路聚合的过程是一个复杂的过程，需要仔细的配置和监控。
通过使用链路聚合技术，可以提高网络的带宽和可靠性，满足不断增长的网络需求。

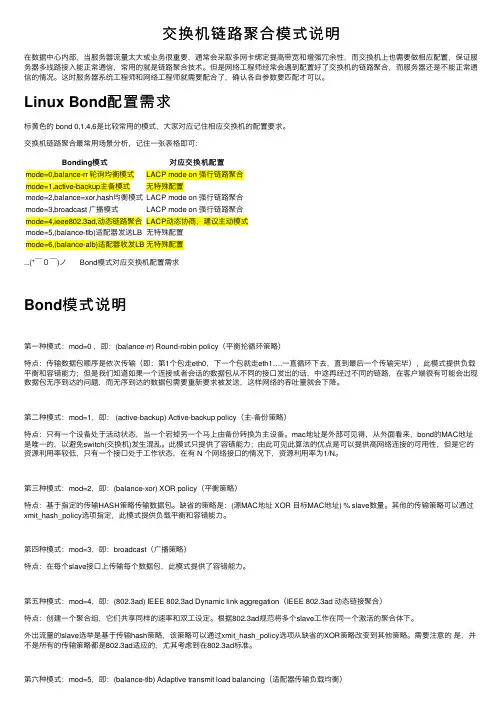

交换机链路聚合模式说明在数据中⼼内部，当服务器流量太⼤或业务很重要，通常会采取多⽹卡绑定提⾼带宽和增强冗余性，⽽交换机上也需要做相应配置，保证服务器多线路接⼊能正常通信，常⽤的就是链路聚合技术。
但是⽹络⼯程师经常会遇到配置好了交换机的链路聚合，⽽服务器还是不能正常通信的情况。
这时服务器系统⼯程师和⽹络⼯程师就需要配合了，确认各⾃参数要匹配才可以。
Linux Bond配置需求标黄⾊的 bond 0,1,4,6是⽐较常⽤的模式，⼤家对应记住相应交换机的配置要求。
交换机链路聚合最常⽤场景分析，记住⼀张表格即可：Bonding模式对应交换机配置mode=0,balance-rr 轮询均衡模式LACP mode on 强⾏链路聚合mode=1,active-backup主备模式⽆特殊配置mode=2,balance=xor,hash均衡模式LACP mode on 强⾏链路聚合mode=3,broadcast ⼴播模式LACP mode on 强⾏链路聚合mode=4,ieee802.3ad,动态链路聚合LACP动态协商，建议主动模式mode=5,(balance-tlb)适配器发送LB⽆特殊配置mode=6,(balance-alb)适配器收发LB⽆特殊配置...(*￣０￣)ノ Bond模式对应交换机配置需求Bond模式说明第⼀种模式：mod=0 ，即：(balance-rr) Round-robin policy（平衡抡循环策略）特点：传输数据包顺序是依次传输（即：第1个包⾛eth0，下⼀个包就⾛eth1….⼀直循环下去，直到最后⼀个传输完毕），此模式提供负载平衡和容错能⼒；但是我们知道如果⼀个连接或者会话的数据包从不同的接⼝发出的话，中途再经过不同的链路，在客户端很有可能会出现数据包⽆序到达的问题，⽽⽆序到达的数据包需要重新要求被发送，这样⽹络的吞吐量就会下降。
第⼆种模式：mod=1，即： (active-backup) Active-backup policy（主-备份策略）特点：只有⼀个设备处于活动状态，当⼀个宕掉另⼀个马上由备份转换为主设备。

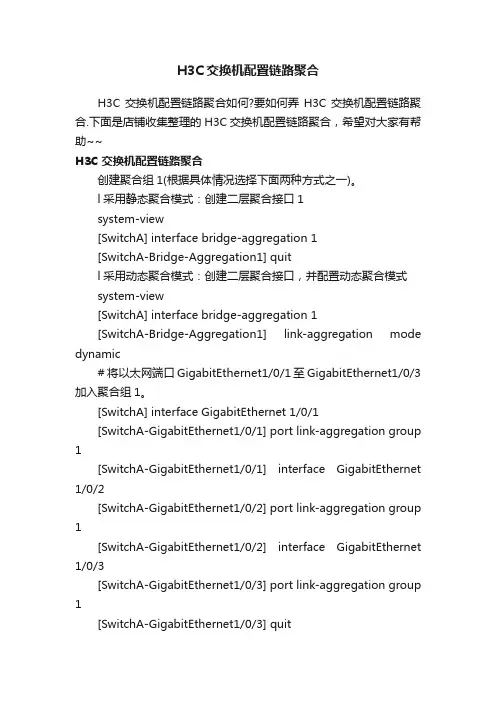

H3C交换机配置链路聚合H3C交换机配置链路聚合如何?要如何弄H3C交换机配置链路聚合.下面是店铺收集整理的H3C交换机配置链路聚合，希望对大家有帮助~~H3C交换机配置链路聚合创建聚合组1(根据具体情况选择下面两种方式之一)。
l采用静态聚合模式：创建二层聚合接口1system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quitl采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。
[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/3] quit# 配置二层聚合接口1所属VLAN，并将该配置批量下发到各成员端口上。
一、实验目的1. 了解链路聚合的基本概念和原理。
2. 掌握二层链路聚合的配置方法。
3. 熟悉链路聚合在实际网络中的应用场景。
二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。
2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。
- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。
- 创建VLAN：`vlan 10`。
- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。
- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。
2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。
3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。
2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。
四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。
2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。
在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。
3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。
五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。
华为交换机链路聚合配置命令1 华为交换机的链路聚合配置华为交换机的链路聚合是指在短暂的网络出现故障时候，可以将几条物理线路聚合，形成逻辑上的一条虚拟通路，提供更高的可靠性和负荷均衡。
1.1 配置步骤下面介绍华为交换机支持的链路聚合配置的步骤：（1）登录华为交换机，进入命令模式。
（2）首先需要配置聚合数量和备用系数:QinQ aggregation interface number xQinQ aggregation spare-ratio y其中，x代表聚合组接口数；y代表源开关检测时间，比如 "0"代表立即把连接移除，"6"表示等待6s后把连接移除，"12"表示等待12s 再把连接移除。
（3）然后配置聚合类型:QinQ aggregation mode x其中，x代表聚合模式："fixed"表示固定负载均衡模式（将流量依然平均分配给eBGP的每个聚合接口），"adaptive"表示自适应负载均衡模式（根据网络状况自动选择最优的聚合接口，保证性能的最优利用）。
（4）在配置完上面的信息后，接着连接并启用链路聚合:Link aggregation group x（5）最后，通过设置port channel口绑定序号，来实现聚合多条物理线路:Link-aggregation group x mode x其中，x表示聚合口编号，x表示聚合模式（static为静态聚合和dynamic为动态聚合），可以使用display link-aggregation x命令，来检查聚合接口名称，以及它们绑定的端口。
1.2 注意事项在华为交换机的链路聚合配置中，需要注意以下几点：（1）确保所有参与聚合的接口当前状态都是up，否则聚合操作将会失败。
（2）保证所有参与聚合的接口都处于同一VLAN环境下，或者是处于统一tag中。
交换机链路聚合的拓扑1. 引言1.1 概述概述部分的内容可以描述交换机链路聚合的背景和基本概念。

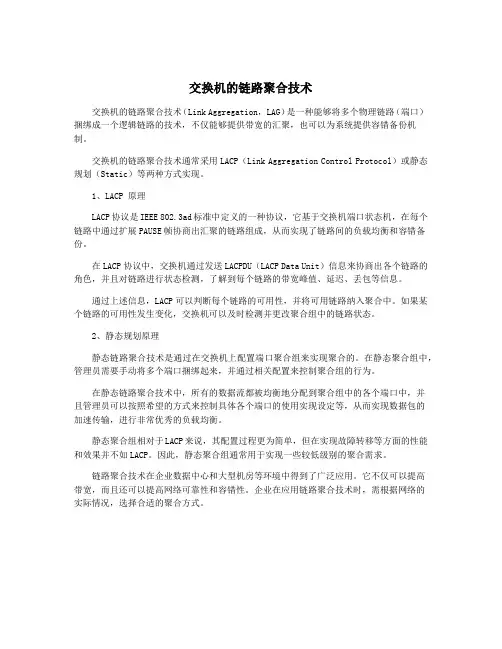

概述:交换机链路聚合（Link Aggregation）是一种网络设备间连接的方式，通过将多个物理链路捆绑成一个逻辑链路，提高网络带宽和可靠性。
在传统的以太网中，每个物理链路只能传输一条数据流，如果网络流量过大，单条链路可能无法满足需求，导致网络拥塞和传输故障。
而采用链路聚合技术，可以将多条链路合并为一个高带宽的逻辑链路，实现并行传输，提高网络的传输能力和可靠性。
链路聚合基于IEEE标准802.3ad，也被称为IEEE802.3ad链路聚合协议或者以太网聚合。
该协议定义了链路聚合控制协议（LACP）和链路聚合控制器（LAC）之间的通信规范，用于协调多个物理链路之间的数据传输。
通过协商和管理链路聚合组（LAG），可以实现链路的动态增加和减少，使得网络的带宽和可用性能够根据实际需求进行动态调整。
链路聚合可以应用于各种网络拓扑结构中，包括局域网（LAN）和广域网（WAN）。
在企业网络中，链路聚合可以用于构建高可用性和高带宽的核心交换机和服务器之间的连接，提供更稳定和高效的数据传输。
同时，链路聚合也可以在数据中心、云计算和大规模网络中起到关键作用，提升网络性能和可管理性。
本文将深入探讨交换机链路聚合的拓扑结构、工作原理和实现方式。
接下来的章节将逐步介绍链路聚合的基本概念和相关技术，包括链路聚合组的配置和管理、链路状态监测和故障恢复机制等。
最后，通过总结和展望，我们将展示链路聚合技术在网络领域的应用前景和发展趋势。
1.2 文章结构文章结构部分是对整篇文章的结构进行介绍和解释，它将读者引导进入正文的内容。
在本篇文章中，文章结构部分可以包括以下内容：标题：文章结构介绍：本节将对本文的结构进行介绍，主要包括引言、正文和结论三个部分，并简要说明它们的作用和内容。
1. 引言：引言部分为本文的开篇，主要介绍了本文的研究背景、意义和目的。
H3C-5120交换机链路聚合配置1. 概述链路聚合技术（Link Aggregation，简称LAG）通过将多个物理链路聚合成一个逻辑链路，实现带宽的叠加，提高链路的可靠性和性能。
本文档将介绍如何在H3C-5120交换机上配置链路聚合。
2. 配置步骤以下是在H3C-5120交换机上配置链路聚合的步骤：步骤1：创建链路聚合组1. 进入交换机的命令行界面（CLI）。
2. 使用以下命令创建一个链路聚合组：[SW1] interface Bridge-Aggregation <聚合组编号>[SW1-Bridge-Aggregation1] description <描述信息>[SW1-Bridge-Aggregation1] quit其中，`<聚合组编号>`是链路聚合组的编号，可取1到8的任意数值；`<描述信息>`是对链路聚合组的描述，可根据实际情况填写。
步骤2：添加物理链路到链路聚合组1. 使用以下命令将物理链路添加到链路聚合组中：[SW1] interface <物理链路编号>[SW1-<物理链路>] description <描述信息>[SW1-<物理链路>] port link-aggregation group <聚合组编号> // 添加到聚合组[SW1-<物理链路>] quit其中，`<物理链路编号>`是要添加的物理链路的编号；`<描述信息>`是对该物理链路的描述；`<聚合组编号>`是要添加到的聚合组的编号。
步骤3：启用链路聚合1. 使用以下命令启用链路聚合：[SW1] interface Bridge-Aggregation <聚合组编号> // 进入聚合组[SW1-Bridge-Aggregation1] enable[SW1-Bridge-Aggregation1] quit步骤4：验证配置1. 使用以下命令验证链路聚合配置：[SW1] display interface Bridge-Aggregation <聚合组编号>确保显示的信息中，"Link Type "为"Aggre"，表示链路聚合已成功配置。

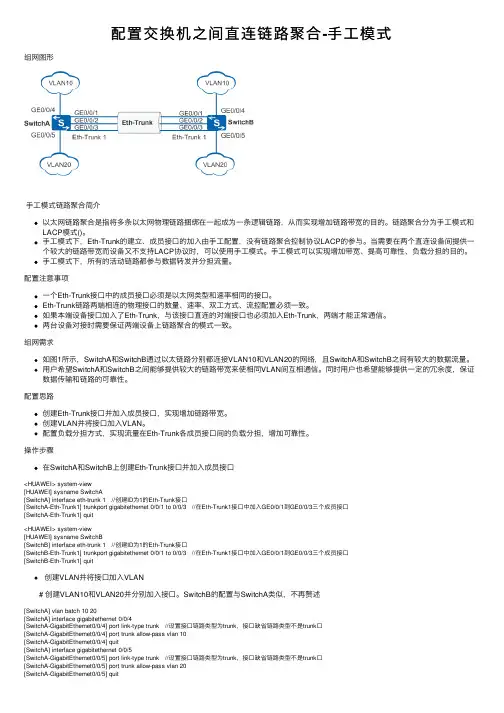

配置交换机之间直连链路聚合-⼿⼯模式组⽹图形⼿⼯模式链路聚合简介以太⽹链路聚合是指将多条以太⽹物理链路捆绑在⼀起成为⼀条逻辑链路，从⽽实现增加链路带宽的⽬的。
链路聚合分为⼿⼯模式和LACP模式()。
⼿⼯模式下，Eth-Trunk的建⽴、成员接⼝的加⼊由⼿⼯配置，没有链路聚合控制协议LACP的参与。
当需要在两个直连设备间提供⼀个较⼤的链路带宽⽽设备⼜不⽀持LACP协议时，可以使⽤⼿⼯模式。
⼿⼯模式可以实现增加带宽、提⾼可靠性、负载分担的⽬的。
⼿⼯模式下，所有的活动链路都参与数据转发并分担流量。
配置注意事项⼀个Eth-Trunk接⼝中的成员接⼝必须是以太⽹类型和速率相同的接⼝。
Eth-Trunk链路两端相连的物理接⼝的数量、速率、双⼯⽅式、流控配置必须⼀致。
如果本端设备接⼝加⼊了Eth-Trunk，与该接⼝直连的对端接⼝也必须加⼊Eth-Trunk，两端才能正常通信。
两台设备对接时需要保证两端设备上链路聚合的模式⼀致。
组⽹需求如图1所⽰，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的⽹络，且SwitchA和SwitchB之间有较⼤的数据流量。
⽤户希望SwitchA和SwitchB之间能够提供较⼤的链路带宽来使相同VLAN间互相通信。
同时⽤户也希望能够提供⼀定的冗余度，保证数据传输和链路的可靠性。
配置思路创建Eth-Trunk接⼝并加⼊成员接⼝，实现增加链路带宽。
创建VLAN并将接⼝加⼊VLAN。
配置负载分担⽅式，实现流量在Eth-Trunk各成员接⼝间的负载分担，增加可靠性。
操作步骤在SwitchA和SwitchB上创建Eth-Trunk接⼝并加⼊成员接⼝<HUAWEI> system-view[HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1 //创建ID为1的Eth-Trunk接⼝[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3 //在Eth-Trunk1接⼝中加⼊GE0/0/1到GE0/0/3三个成员接⼝[SwitchA-Eth-Trunk1] quit<HUAWEI> system-view[HUAWEI] sysname SwitchB[SwitchB] interface eth-trunk 1 //创建ID为1的Eth-Trunk接⼝[SwitchB-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3 //在Eth-Trunk1接⼝中加⼊GE0/0/1到GE0/0/3三个成员接⼝[SwitchB-Eth-Trunk1] quit创建VLAN并将接⼝加⼊VLAN # 创建VLAN10和VLAN20并分别加⼊接⼝。
