cisco+端口链路聚合配置

链路聚合有成端口聚合，端口捆绑，英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路，可以实现链路负载平衡。

避免链路出现拥塞现象。

通过配置，可通过两个三个或是四个端口进行捆绑，分别负责特定端口的数据转发，防止单条链路转发速率过低而出现丢包的现象。

Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。

命令：port-group mode {active|passive|on}no port-group功能：将物理端口加入Port Channel，该命令的no 操作为将端口从Port Channel 中去除参数：为Port Channel 的组号，范围为1～16；active（0）启动端口的LACP 协议，并设置为Active 模式；passive（1）启动端口的LACP 协议，并且设置为Passive 模式；on（2）强制端口加入Port Channel，不启动LACP 协议。

举例：在Ethernet0/0/1 端口模式下，将本端口以active 模式加入port-groupSwitch（Config-Ethernet0/0/1）#port-group 1 mode active命令：interface port-channel功能：进入汇聚接口配置模式命令模式：全局配置模式举例：进入port-channel1 配置模式Switch(Config)#interface port-channel 1Switch(Config-If-Port-Channel1)#举例1：如果交换机Switch1 上的1，2，3 端口都是access 口，并且都属于vlan 1，将这三个端口以active 方式加入group 1，Switch2 上6，8，9 端口为trunk 口，并且是allow all，将这三个端口以passive 方式加入group 2，将以上对应端口分别用网线相连。

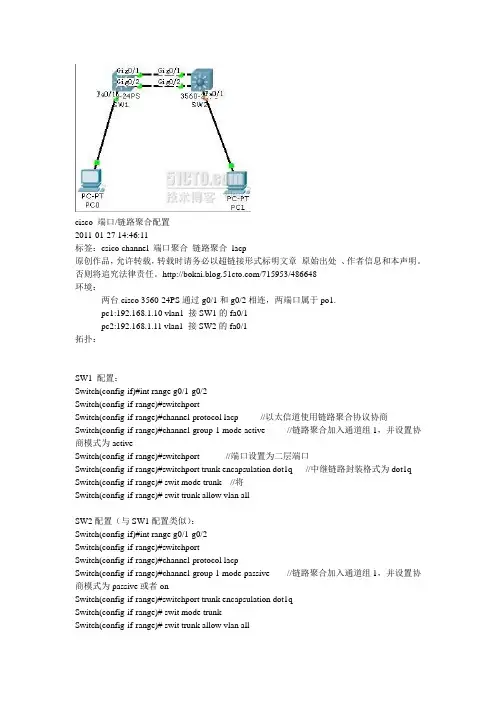

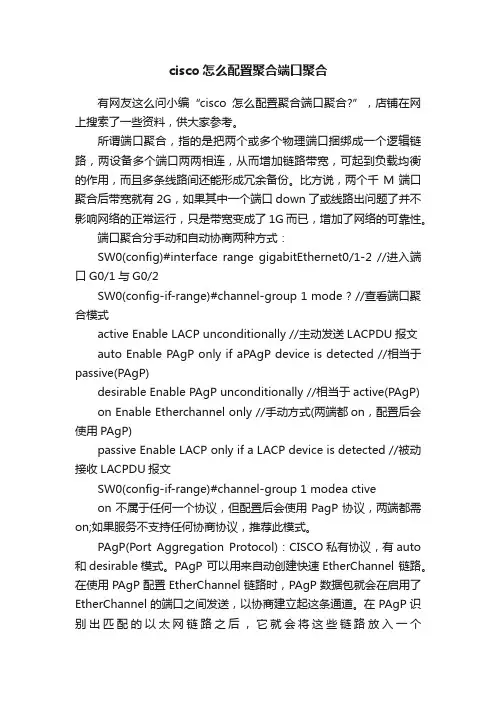

cisco怎么配置聚合端口聚合有网友这么问小编“cisco怎么配置聚合端口聚合?”，店铺在网上搜索了一些资料，供大家参考。

所谓端口聚合，指的是把两个或多个物理端口捆绑成一个逻辑链路，两设备多个端口两两相连，从而增加链路带宽，可起到负载均衡的作用，而且多条线路间还能形成冗余备份。

比方说，两个千M端口聚合后带宽就有2G，如果其中一个端口down了或线路出问题了并不影响网络的正常运行，只是带宽变成了1G而已，增加了网络的可靠性。

端口聚合分手动和自动协商两种方式：SW0(config)#interface range gigabitEthernet0/1-2 //进入端口G0/1与G0/2SW0(config-if-range)#channel-group 1 mode ? //查看端口聚合模式active Enable LACP unconditionally //主动发送LACPDU报文auto Enable PAgP only if aPAgP device is detected //相当于passive(PAgP)desirable Enable PAgP unconditionally //相当于active(PAgP) on Enable Etherchannel only //手动方式(两端都on，配置后会使用PAgP)passive Enable LACP only if a LACP device is detected //被动接收LACPDU报文SW0(config-if-range)#channel-group 1 modea ctiveon不属于任何一个协议，但配置后会使用PagP协议，两端都需on;如果服务不支持任何协商协议，推荐此模式。

PAgP(Port Aggregation Protocol)：CISCO私有协议，有auto 和desirable模式。

PAgP 可以用来自动创建快速EtherChannel 链路。

思科模拟器命令一、实验拓扑图:二、操作步骤:——链路聚合（Link Aggregation）方案1---静态聚合--- SW1和SW2交换机配置如下：1、配置vlanZXR10#vlan databaseZXR10(vlan)#vlan 10ZXR10(vlan)#vlan 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)# interface fastethernet0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10 ――――――――-接PC机ZXR10(config-if)#exitZXR10(config)# interface fastethernet0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20 ――――――――-接PC机ZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fastethernet 0/15 ――――――――-接3228-1的15口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exitZXR10 (config)# interface fastethernet 0/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface port-channel 1-------进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNKZXR10(config-if)#switchport trunk allowed vlan 10,20----虚拟链路聚合组1承载VLAN 10,20 ZXR10 (config)#exit（SW2交换机配置同SW-1一样）方案2 –动态链路聚合---SW1和SW2交换机配置如下：1、配置vlanZXR10#vlan databaseZXR10(vlan)#vlan 10ZXR10(vlan)#vlan 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)# interface fastethernet0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10 ――――――――-接PC机ZXR10(config-if)#exitZXR10(config)# interface fastethernet0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20 ――――――――-接PC机ZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fastethernet 0/15 ――――――――-接3228-1的15口ZXR10 (config-if)# channel-protocol lacp--------设置端口聚合模式为动态模式ZXR10 (config-if)# channel-group 1 mode active（/passive）---------以动态方式将端口成员加入链路聚合组ZXR10 (config-if)#exitZXR10 (config)# interface fastethernet 0/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# channel-protocol lacp--------设置端口聚合模式为动态模式ZXR10 (config-if)# channel-group 1 mode active（/passive）---------以动态方式将端口成员加入ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface port-channel 1ZXR10 (config-if)# switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10 (config)#exit（SW2交换机配置同SW-1一样）注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。

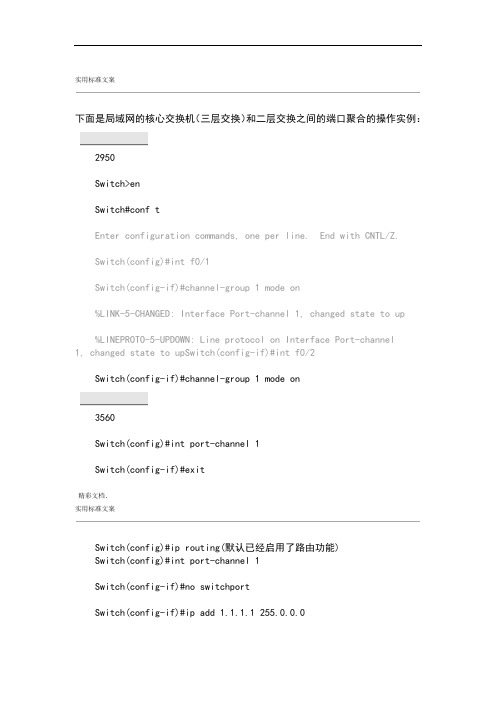

实用标准文案下面是局域网的核心交换机（三层交换）和二层交换之间的端口聚合的操作实例：2950Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#channel-group 1 mode on%LINK-5-CHANGED: Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel1, changed state to upSwitch(config-if)#int f0/2Switch(config-if)#channel-group 1 mode on3560Switch(config)#int port-channel 1Switch(config-if)#exit精彩文档．实用标准文案Switch(config)#ip routing(默认已经启用了路由功能)Switch(config)#int port-channel 1Switch(config-if)#no switchportSwitch(config-if)#ip add 1.1.1.1 255.0.0.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/1Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#Switch(config-if)#no ip addSwitch(config-if)#channel-group 1 mode ?active Enable LACP unconditionallyauto Enable PAgP only if a PAgP device is det ected 精彩文档．实用标准文案desirable Enable PAgP unconditionallyon Enable Etherchannel onlypassive Enable LACP only if a LACP device is detectedSwitch(config-if)#channel-group 1 mode on%LINK-5-CHANGED: Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel1, changed state to upSwitch(config-if)#Switch(config-if)#int f0/2Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to upSwitch(config-if)#no ip add精彩文档．实用标准文案Switch(config-if)#no ip addressSwitch(config-if)#channel-group 1 mode onSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#ip add 2.2.2.1 255.0.0.0Switch(config-if)#no shut端口聚合可使流量在多条物理链路上负载均衡，同时也起到了链路的备份作用。

cisco怎么配置聚合端口cisco怎么配置聚合端口？店铺在网上找了一些教程及命令，需要的朋友可以参考下。

作为一种内部网关协议或IGP(内部网关协议)，路由选择协议应用于 AS 系统。

那么cisco怎么设置路由rip协议?店铺整理了相关资料，供大家参考。

端口的聚合有两种方式，一种是手动的方式，一个是自动协商的方式。

(1)手动方式这种方式很简单，设置端口成员链路两端的模式为“on”。

命令格式为： channel-group <number组号> mode on(2)自动方式自动方式有两种协议：PAgP(Port Aggregation Protocol)和LACP(Link aggregation Control Protocol)。

PAgP：Cisco设备的端口聚合协议，有auto和desirable两种模式。

auto模式在协商中只收不发，desirable模式的端口收发协商的数据包。

LACP：标准的端口聚合协议802.3ad，有active和passive两种模式。

active相当于PAgP的auto，而passive相当于PAgP的desirable。

1：在(config)#模式下，输入int port-channel ID(1-64)2：假设要把F0/23和F0/24聚合，那么分别在起端口配置里面输入：switchport trunkencapsulation dot1qswitchport mode trunk(假设有多个VLAN)duplex fullspeed 100no cdp enablechannel-group 1 mode on(这里的1就是开始创建的数字)，或者直接在需要做端口聚合的端口上执行下面命令int port-ch 10channel-g 10 mode acchannel-g p lacp(panp)然后只要在对端交换机也做同样配置就可以了以下是以思科2950以及7200设备为例的具体操作：Cat2950的配置：Cat2950#conf tCat2950(config)#vtp mode serverCat2950(config)#vtp domain ciscoCat2950(config)#vlan 10Cat2950(config-vlan)#exitCat2950(config)#vlan 20Cat2950(config-vlan)#exitCat2950(config)#int range fa0/5 - 14Cat2950(config-if-range)#switchport access vlan 10Cat2950(config-if-range)#exitCat2950(config)#int range fa0/15 - 26Cat2950(config-if-range)#switchport access vlan 20Cat2950#conf tCat2950(config)#int vlan 10Cat2950(config-if)#ip address 10.10.10.10 255.255.255.0Cat2950(config)#ip default-gateway 10.10.10.1Cat2950(config-if)#no shutdownCat2950(config)#int port-channel 1Cat2950(config-if)#exitCat2950(config)#int fa0/2Cat2950(config-if)#channel-group 1 mode onCat2950(config-if)#exitCat2950(config)#int fa0/3Cat2950(config-if)#channel-group 1 mode onCat2950(config-if)#exitCat2950(config)#int port-channel1Cat2950(config-if)#switchport mode trunkCat2950(config-if)#switchport trunk native vlan 10cisco7200的配置：Cisco7200#conf tCisco7200(config)#int port-channel 1Cisco7200(config-if)#exitCisco7200(config)#int fa3/0Cisco7200(config-if)#channel-group 1Cisco7200(config-if)#exitCisco7200(config)#int fa4/0Cisco7200(config-if)#channel-group 1Cisco7200(config-if)#exitCisco7200(config)#int port-channel 1.10Cisco7200(config-subif)#encapsulation dot1Q 10 native Cisco7200(config-subif)#ip address 10.10.10.1 255.255.255.0 Cisco7200(config-subif)#exitCisco7200(config)#int port-channel 1.20Cisco7200(config-subif)#encapsulation dot1Q 20Cisco7200(config-subif)#ip address 10.10.11.1 255.255.255.0 Cisco7200(config-subif)#exitCisco7200(config)#exit以上内容来自互联网，希望对大家有所帮助。

链路聚合协议实验实验目的：1、掌握其于Cisco私有的PAgP的链路聚合协议的配置方法。

2、掌握第二层与第三层的PAgP配置区别。

3、PAgP为Cisco私有链路聚合协议。

实验拓扑图：实验步骤及要求：1、本实验使用两台Cisco Catalyst 3750交换机。

并按照拓扑连接相应的交换机的线缆。

2、为了能够保证实验成功，因此建议将Fa1/0/1 – 22号接口置为shutdown状态。

3、在SW1或SW2上查看交换机的STP信息：SW1#show spanning-treeVLAN0001S panning tree enabled protocol ieeeR oot ID Priority 32769Address 0014.a8e2.9880Cost 19Port 25 (FastEthernet1/0/23)Hello Time 2 sec M ax Age 20 sec F orward Delay 15 secB ridge ID P riority 32769 (priority 32768 sys-id-ext 1)Address 0014.a8f1.9880Hello Time 2 sec M ax Age 20 sec F orward Delay 15 secAging Time 300Interface R ole Sts Cost P rio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa1/0/23 R oot FWD 19 128.25 P2pFa1/0/24 A ltn BLK 19 128.26 P2p[stanley1]SW1#4、STP协议虽然可以避免网络环路的问题。

但是其仍然不能充分的利用冗余的链路带宽。

为了解决链路带宽的问题，可以实施PAgP的链路聚合。

Cisco交换机端口聚合(EtherChannel)端口聚合，英文简称EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。

它的基本原理是：将两个设备间多条物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。

除了增加带宽外，端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；当一条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。

两台交换机之间是否形成EtherChannel也可以用协议自动协商。

目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议Port Aggregation Protocol)是Cisco私有的协议，而LACP(链路汇聚控制协议Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是一种实现链路动态聚合的协议。

Switch(config-if-range)#channel-group 1 mode ? #通过此命令在交换机查看端口聚合可以使用的协议active Enable LACP unconditionally #主动发送LACP报文auto Enable PAgP only if a PAgP device is detected #被动发送PAgP报文desirable Enable PAgP unconditionally #主动发送PAgP报文on Enable Etherchannel only #手动设置，需要两边都设置成onpassive Enable LACP only if a LACP device is detected #被动接收LACP报文端口聚合说明：1、Cisco最多允许EtherChannel绑定8个端口；(1)、如果是百兆网络，总带宽可达1.6Gbit/s；(2)、如果是千兆网络，总带宽可达16Gbit/s。

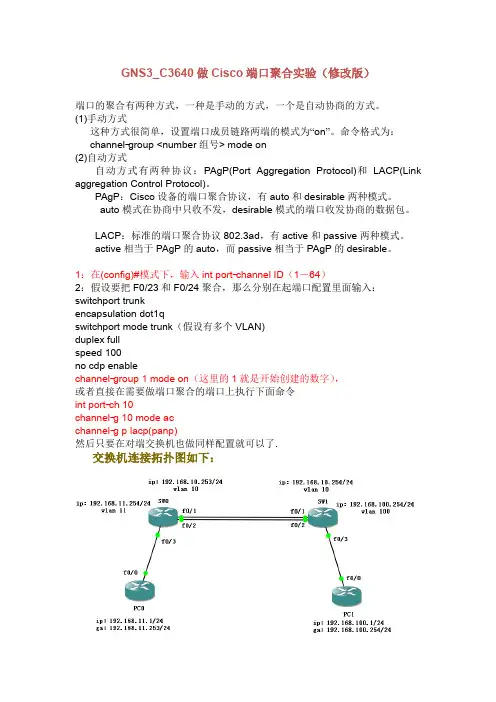

GNS3_C3640做Cisco端口聚合实验（修改版）端口的聚合有两种方式，一种是手动的方式，一个是自动协商的方式。

(1)手动方式这种方式很简单，设置端口成员链路两端的模式为“on”。

命令格式为：channel-group <number组号> mode on(2)自动方式自动方式有两种协议：PAgP(Port Aggregation Protocol)和LACP(Link aggregation Control Protocol)。

PAgP：Cisco设备的端口聚合协议，有auto和desirable两种模式。

auto模式在协商中只收不发，desirable模式的端口收发协商的数据包。

LACP：标准的端口聚合协议802.3ad，有active和passive两种模式。

active相当于PAgP的auto，而passive相当于PAgP的desirable。

1：在(config)#模式下，输入int port-channel ID（1－64）2：假设要把F0/23和F0/24聚合，那么分别在起端口配置里面输入：switchport trunkencapsulation dot1qswitchport mode trunk（假设有多个VLAN)duplex fullspeed 100no cdp enablechannel-group 1 mode on（这里的1就是开始创建的数字），或者直接在需要做端口聚合的端口上执行下面命令int port-ch 10channel-g 10 mode acchannel-g p lacp(panp)然后只要在对端交换机也做同样配置就可以了.交换机连接拓扑图如下：步骤：一、两台三层交换机SW0、SW1上分别创建vlan：Sw0#vlan databaseSw0(vlan)#vlan 10Sw0(vlan)#vlan 11Sw0(vlan)#exit二、在Sw0交换机上将端口fa0/1-2加入到vlan10中，端口fa0/3加入到vlan 11中Sw0(configure)#int range fa0/1-2Sw0(configure-if-range)#switchport access vlan 10Sw0(configure-if-range)#exitSw0(configure)#int fa0/3Sw0(configure-if)# switchportacessvlan 11Sw0(configure)#exit三、在Sw1交换机上将fa0/1-2号端口加入到vlan 10中，将fa0/3号端口加到vlan 100中Sw1#conf tSw1(configure)#int range fa0/1-2Sw1(configure-if-range)#switchport access vlan 10Sw1(configure-if-range)#exitSw1(configure)#int fa0/3Sw1(configure-if)#switchport access vlan 100Sw1(configure-if)#exit四、在Sw0和Sw1交换机上为每个vlan配置虚拟ip地址Sw0#conf tSw0(configure)#intvlan 10Sw0(configure-if-vlan)#ip address 192.168.10.253 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw0(configure)#intvlan 11Sw0(configure-if-vlan)#ipaddresss 192.168.11.254 255.255.255.0Sw0(configure-if-vlan)#no shutdownSw0(configure-if-vlan)#exitSw1#conf tSw1(configure)#intvlan 10Sw1(configure-if-vlan)#ip address 192.168.10.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exitSw1(configure)#intvlan 100Sw1(configure-if-vlan)#ip address 192.168.100.254 255.255.255.0Sw1(configure-if-vlan)#no shutdownSw1(configure-if-vlan)#exit五、将Sw0和Sw1交换机相连的fa0/1-2口进行聚合Sw0#conf tSw0(configure)#int range fa0/1-2Sw0(configure-if-range)#channel-group 1 mode on(模拟器GNS3下只能自动的)//Sw0(configure-if-range)#channel-group 1 modedesirable Sw0(configure-if-range)#exitSw1#conf tSw1(configure)#int range fa0/1-2Sw0(configure-if-range)#channel-group 1 mode on(模拟器GNS3下只能自动的)//Sw0(configure-if-range)#channel-group 1 mode desirable Sw1(configure-if-range)#exit六、在Sw0和Sw1交换机上将聚合端口设置为trunk口Sw0#conf tSw0(configure)#int port-channel 1Sw0(configure-if)#switchport mode trunkSw0(configure-if)#switchport trunk native vlan 10Sw0(configure-if)#exitSw1#conf tSw1(configure)#int port-channel 1Sw1(configure-if)#switchport mode trunkSw1(configure-if)#switchport trunk native vlan 10Sw1(configure-if)#exit七、在Sw0和Sw1交换机上设置默认路由（当然你也可以设置能实现路由功能的协议）Sw0#conf tSw0(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.254Sw0(configure)#exitSw1#conf tSw1(configure)#ip route 0.0.0.0 0.0.0.0 192.168.10.253Sw1(configure)#exit八、测试1、这里是用C3640路由器模拟PC机PC0#conf tPC0(config)#no ip routingPC0(config)#ip default-gateway 192.168.11.254PC0(config)#interface fastEthernet 0/0PC0(config-if)#ip add 192.168.11.1 255.255.255.0PC0(config-if)#no shutdownPC1#conf tPC1(config)#no ip routingPC1(config)#ip default-gateway 192.168.100.254PC1(config)#interface fastEthernet 0/0PC1(config-if)#ip add 192.168.100.1 255.255.255.0PC1(config-if)#no shutdown2、VPCS端在PC0客户端设置其ip地址为：192.168.11.1，子网掩码为：255.255.255.0，网关地址为：192.168.11.254在PC1客户端设置其ip地址：192.168.100.1，子网掩码为：255.255.255.0，网关地址为：192.168.100.254利用PC0客户端去ping PC1客户端的ip，检查是否能够ping 即可！！！*[注意]：在对Sw0和Sw1交换机上进行端口聚合后，如果没有设置聚合端口为trunk 时，交换机两边是不能够被ping 通的。

cisco+端口链路聚合配置端口链路聚合（Port Channel）是一种将多个物理端口组合成一个逻辑链路的技术，通过增加带宽和提供冗余性，提高网络连接的可靠性和性能。

在Cisco设备上，端口链路聚合可以通过EtherChannel实现。

EtherChannel是Cisco的一种端口聚合技术，它允许将多个物理端口绑定成一个逻辑链路。

EtherChannel可以在交换机之间或交换机与服务器之间建立，可以使用不同的协议进行链路聚合，如LACP（Link Aggregation Control Protocol）或PAgP（Port Aggregation Protocol）。

下面是一个配置EtherChannel的示例：1. 配置物理接口：首先，需要将要聚合的物理接口配置为开启状态，并设置合适的速率和双工模式。

例如，假设我们要聚合的接口为GigabitEthernet1/1和GigabitEthernet1/2，可以使用以下命令进行配置：Switch(config)interface GigabitEthernet1/1Switch(config-if)no shutdownSwitch(config-if)speed 1000Switch(config-if)duplex fullSwitch(config)interface GigabitEthernet1/2Switch(config-if)no shutdownSwitch(config-if)speed 1000Switch(config-if)duplex full2. 创建端口聚合组：接下来，需要创建一个端口聚合组，用于将物理接口绑定成一个逻辑链路。

可以使用以下命令进行配置：Switch(config)interface Port-channel1Switch(config-if)switchport mode trunkSwitch(config-if)switchport trunk allowed vlan all3. 添加物理接口到端口聚合组：将之前配置的物理接口添加到创建的端口聚合组中。

思科交换机的端口聚合口怎么配置像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

有时交换机和交换机，交换机和路由器之间的端口速率，不能满足实际的速率，就需要将两个以上的端口绑在一起，实现均很负载，这就需要聚合口配置，下面我们一起来看看方法步骤1、打开c i s c o模拟器---选择交换机s2960、直连线、服务器像如图连接起来。

2、选择交换机s w i t c h0进行配置----进入特权模式，将f a0/1和f a0/2端口模式配置成t r u n k。

3、将f a0/1和f a0/2加入链路组1并开启----按照目标主机地址I P数据分发来实现负荷平衡----通过s h o w e t h e r c h a n n e l s u m m a r y来查看聚合口配置情况。

4、按照交换机s w i t c h0的配置，配置s w i t c h1----可以看到刚才b l o c k的端口变绿，表示已经开通。

5、将p c0I P配置为192.168.1.2子网掩码为255.255.255.0，p c1I P配置为192.168.1.3子网掩码为255.255.255.0---p c0p i n g p c1，p c1p i n g p c0都可以p i n g通，即完成聚合口的配置。

相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。

交换机内部的C P U会在每个端口成功连接时，通过将M A C地址和端口对应，形成一张M A C表。

在今后的通讯中，发往该M A C地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的M A C(网卡的硬件地址)的N I C(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的M A C若不存在，广播到所有的端口，接收端口回应后交换机会学习新的M A C地址，并把它添加入内部M A C地址表中。
