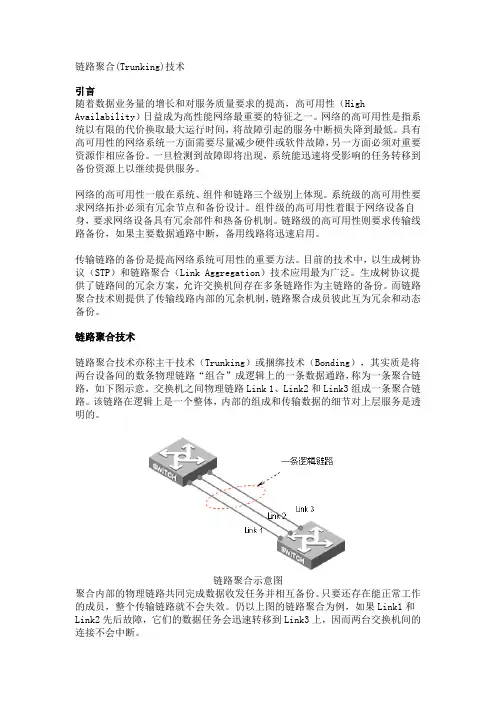

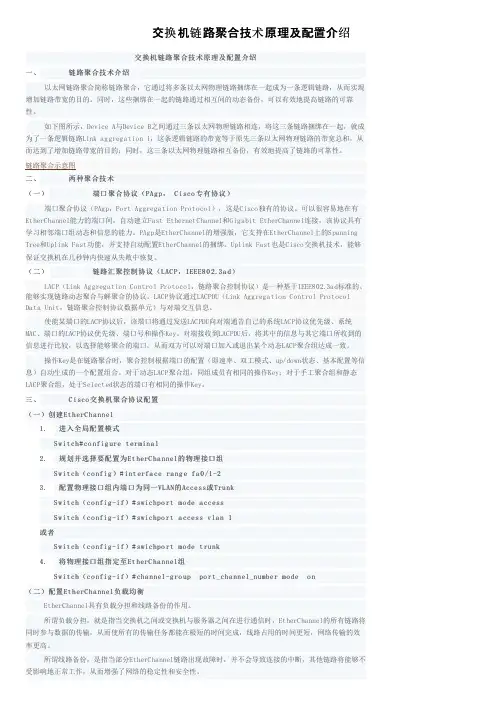

链路聚合(Trunking)技术引言随着数据业务量的增长和对服务质量要求的提高，高可用性（High Availability）日益成为高性能网络最重要的特征之一。
网络的高可用性是指系统以有限的代价换取最大运行时间，将故障引起的服务中断损失降到最低。
具有高可用性的网络系统一方面需要尽量减少硬件或软件故障，另一方面必须对重要资源作相应备份。
一旦检测到故障即将出现，系统能迅速将受影响的任务转移到备份资源上以继续提供服务。
网络的高可用性一般在系统、组件和链路三个级别上体现。
系统级的高可用性要求网络拓扑必须有冗余节点和备份设计。
组件级的高可用性着眼于网络设备自身，要求网络设备具有冗余部件和热备份机制。
链路级的高可用性则要求传输线路备份，如果主要数据通路中断，备用线路将迅速启用。
传输链路的备份是提高网络系统可用性的重要方法。
目前的技术中，以生成树协议（STP）和链路聚合（Link Aggregation）技术应用最为广泛。
生成树协议提供了链路间的冗余方案，允许交换机间存在多条链路作为主链路的备份。
而链路聚合技术则提供了传输线路内部的冗余机制，链路聚合成员彼此互为冗余和动态备份。
链路聚合技术链路聚合技术亦称主干技术（Trunking）或捆绑技术（Bonding），其实质是将两台设备间的数条物理链路“组合”成逻辑上的一条数据通路，称为一条聚合链路，如下图示意。
交换机之间物理链路Link 1、Link2和Link3组成一条聚合链路。
该链路在逻辑上是一个整体，内部的组成和传输数据的细节对上层服务是透明的。
链路聚合示意图聚合内部的物理链路共同完成数据收发任务并相互备份。
只要还存在能正常工作的成员，整个传输链路就不会失效。
仍以上图的链路聚合为例，如果Link1和Link2先后故障，它们的数据任务会迅速转移到Link3上，因而两台交换机间的连接不会中断。
链路聚合成员相互备份链路聚合的优点从上面可以看出，链路聚合具有如下一些显著的优点：1、提高链路可用性链路聚合中，成员互相动态备份。
第16讲以太网链路聚合本讲将讨论两个方面的问题,一是Aggregate Port（聚合端口），Aggregate Port可以将多个端口通过聚合，扩展链路带宽，提供更高的连接可靠性,Aggregate Port属于链路聚合的手工配置方式。
另一个是LACP，通过LACP可实现端口的动态聚合。
16．1 Aggregate Port实现链路聚合可以通过两种方式，一是手工配置，这就是本节讲述的Aggregate-port，另一种是通过LACP协议动态实现。
16．1．1 Aggregate Port的概念聚合端口（Aggregate-port,简称AP）是指把交换机多个特性相同的端口物理连接并绑定为一个逻辑端口，将多条链路聚合成一条逻辑链路。
通过聚合端口可以在各端口上负载分担，增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题.多条物理链路之间能够相互冗余备份，提高可靠性。
16．1．2 Aggregate Port的配置指导1．AP成员的限制条件●AP 成员端口的端口速率必须一致;●AP 成员端口使用的传输介质应相同；●AP 成员端口必须属于同一个VLAN；2．AP成员端口和AP之间的关系●一个端口加入AP，端口的属性将被AP 的属性所取代；●一个端口从AP 中删除，则端口的属性将恢复为其加入AP 前的属性；●当一个端口加入AP 后，不能在该端口上进行任何配置，直到该端口退出AP; 3．二层AP与三层AP默认情况下创建的AP都是二层AP，二层AP与二层端口一样，具有二层端口的性质,如可以设置为Trunk等。
AP可以设置为三层AP,三层AP具有与三层接口相同的性质,可以设置IP地址。
4．其他注意点●AP不能设置端口安全功能;●交换机支持的AP个数随型号不同有所不同;●一个AP的成员个数有限制，不能超过其最大数量限制，锐捷交换机最多8个成员. 16．1．3 Aggregate Port的配置1．创建AP命令格式：Swtich(config)＃interface aggregateport 〈port-group-number 〉说明：1）port—group—number为AP编号，AP编号从1开始，最大不能超过交换机限制的AP个数（不同型号交换机支持的AP个数同)；2）如AP已经存在,则直接进入端口子模式；3）可以使用命令no interface aggregateport 〈port—group-number >删除已建立的AP。

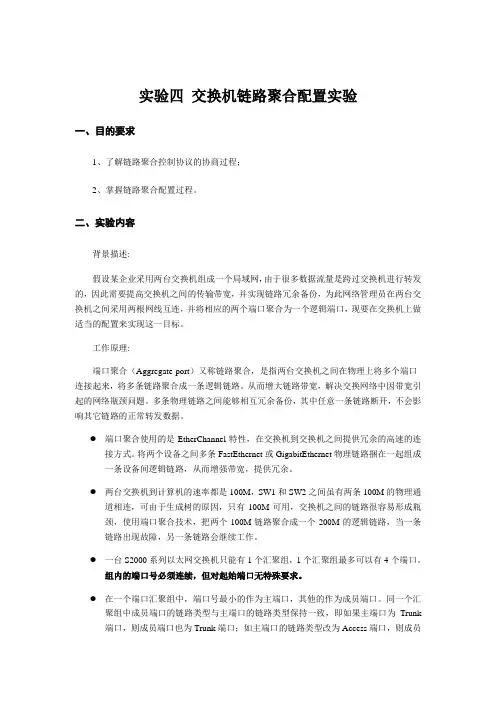

实验四交换机链路聚合配置实验一、目的要求1、了解链路聚合控制协议的协商过程；2、掌握链路聚合配置过程。
二、实验内容背景描述:假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当的配置来实现这一目标。
工作原理:端口聚合（Aggregate-port）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其它链路的正常转发数据。
●端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。
将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
●两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
●一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。
组内的端口号必须连续，但对起始端口无特殊要求。
●在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。
同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk 端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
●所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。
操作步骤:——链路聚合（Link Aggregation）方案一静态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机ZXR10(config)#exit2、创建SMARTGROUP 组，并设置为静态ZXR10 (config)# interface smartgroup1ZXR10(config-if)# smartgroup mode onZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口成员加入链路聚合组ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口加入链路聚合组ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1-------进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNK20----虚拟链路聚合组1承载VLAN 10,20ZXR10 (config)#exit（3228-2交换机配置同3228-1一样）方案二：动态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config-if)#switchport access vlan 10ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机2、创建链路聚合（Link Aggregation）：---------ZXR10 (config)# interface smartgroup1ZXR10 (config-if)#smartgroup mode 802.3ad //（1、on是静态聚合2、802.3ad是动态链路聚合，此条语句不是所有的交换机都需要配置，需要具体查看相关命令）ZXR10 (config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode active（/passive）ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode active（/passive）4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1ZXR10 (config-if)# switchport mode trunkZXR10(config-if)#switchport trunk vlan 10,20ZXR10 (config)#exit注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。

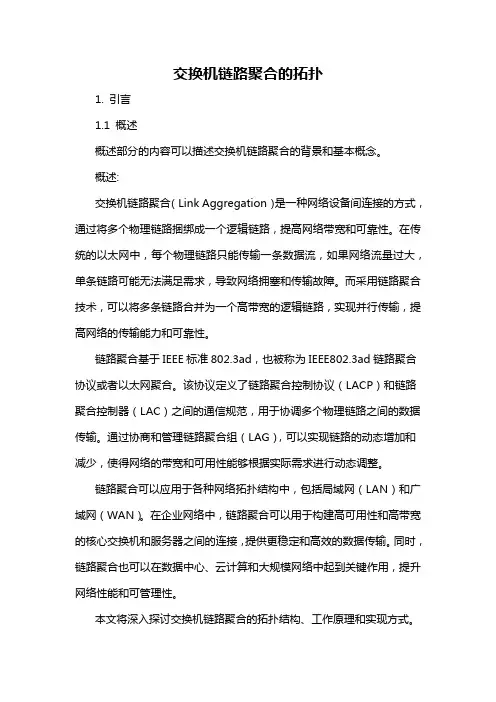

交换机链路聚合的拓扑1. 引言1.1 概述概述部分的内容可以描述交换机链路聚合的背景和基本概念。
概述:交换机链路聚合（Link Aggregation）是一种网络设备间连接的方式，通过将多个物理链路捆绑成一个逻辑链路，提高网络带宽和可靠性。
在传统的以太网中，每个物理链路只能传输一条数据流，如果网络流量过大，单条链路可能无法满足需求，导致网络拥塞和传输故障。
而采用链路聚合技术，可以将多条链路合并为一个高带宽的逻辑链路，实现并行传输，提高网络的传输能力和可靠性。
链路聚合基于IEEE标准802.3ad，也被称为IEEE802.3ad链路聚合协议或者以太网聚合。
该协议定义了链路聚合控制协议（LACP）和链路聚合控制器（LAC）之间的通信规范，用于协调多个物理链路之间的数据传输。
通过协商和管理链路聚合组（LAG），可以实现链路的动态增加和减少，使得网络的带宽和可用性能够根据实际需求进行动态调整。
链路聚合可以应用于各种网络拓扑结构中，包括局域网（LAN）和广域网（WAN）。
在企业网络中，链路聚合可以用于构建高可用性和高带宽的核心交换机和服务器之间的连接，提供更稳定和高效的数据传输。
同时，链路聚合也可以在数据中心、云计算和大规模网络中起到关键作用，提升网络性能和可管理性。
本文将深入探讨交换机链路聚合的拓扑结构、工作原理和实现方式。
接下来的章节将逐步介绍链路聚合的基本概念和相关技术，包括链路聚合组的配置和管理、链路状态监测和故障恢复机制等。
最后，通过总结和展望，我们将展示链路聚合技术在网络领域的应用前景和发展趋势。
1.2 文章结构文章结构部分是对整篇文章的结构进行介绍和解释，它将读者引导进入正文的内容。
在本篇文章中，文章结构部分可以包括以下内容：标题：文章结构介绍：本节将对本文的结构进行介绍，主要包括引言、正文和结论三个部分，并简要说明它们的作用和内容。
1. 引言：引言部分为本文的开篇，主要介绍了本文的研究背景、意义和目的。

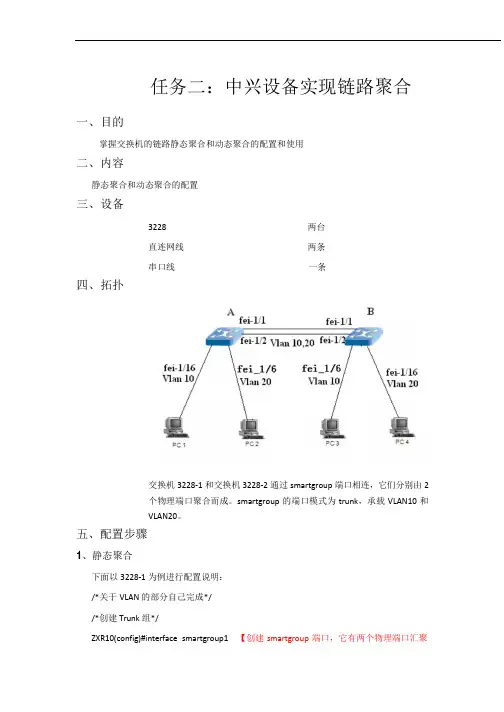

任务二：中兴设备实现链路聚合一、目的掌握交换机的链路静态聚合和动态聚合的配置和使用二、内容静态聚合和动态聚合的配置三、设备3228 两台直连网线两条串口线一条四、拓扑交换机3228-1 和交换机3228-2 通过smartgroup 端口相连，它们分别由2个物理端口聚合而成。
smartgroup 的端口模式为trunk，承载VLAN10 和VLAN20。
五、配置步骤1、静态聚合下面以3228-1 为例进行配置说明：/*关于VLAN 的部分自己完成*//*创建Trunk 组*/ZXR10(config)#interface smartgroup1 【创建smartgroup 端口，它有两个物理端口汇聚而成】ZXR10(config-if)#smartgroup mode on/*绑定端口到Trunk 组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode on //设置聚合模式为静态【设为静态的,两台交换机也都必须都设为静态的‘ON’】ZXR10(config)#interface fei_1/2ZXR10(config-if)#smartgroup 1 mode on【将端口FE-1/1 和FE-1/2 设置为聚合端口放置在smartgroup 1 并以静态方式工作】/*修改smartgroup 端口的VLAN 链路类型*/ZXR10(config)#interface smartgroup1ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk vlan 10 //把smartgroup1 端口以trunk 方式加入vlan10 ZXR(config-if)#switchport trunk vlan 20 //把smartgroup1 端口以trunk 方式加入vlan102、动态聚合下面以3228-1 为例进行配置说明：/*创建Trunk 组*/ZXR10(config)#interface smartgroup1ZXR10(config-if)#smartgroup mode 802.3ad/*绑定端口到Trunk 组*/ZXR10(config)#interface fei_1/1ZXR10(config-if)#smartgroup 1 mode active //设置聚合模式为active【配置动态链路聚合时，应当将一端端口的聚合模式设置为active，另一端设置为passive，或者两端都设置为active。

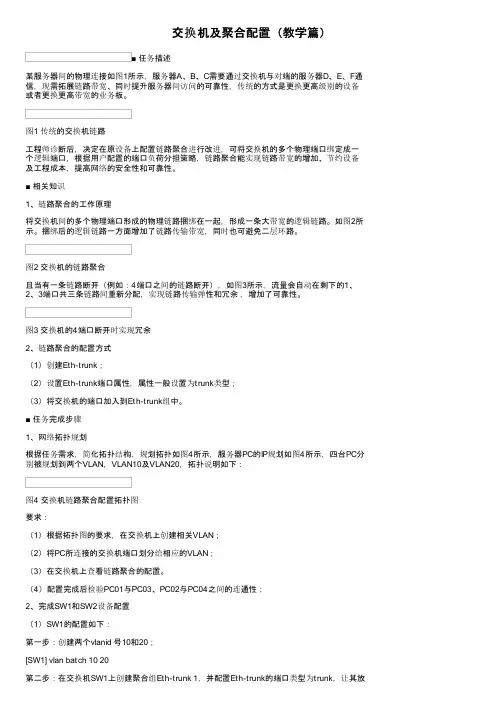

交换机及聚合配置（教学篇）■ 任务描述某服务器间的物理连接如图1所示，服务器A、B、C需要通过交换机与对端的服务器D、E、F通信，现需拓展链路带宽、同时提升服务器间访问的可靠性，传统的方式是更换更高级别的设备或者更换更高带宽的业务板。
图1 传统的交换机链路工程师诊断后，决定在原设备上配置链路聚合进行改进，可将交换机的多个物理端口绑定成一个逻辑端口，根据用户配置的端口负荷分担策略，链路聚合能实现链路带宽的增加、节约设备及工程成本，提高网络的安全性和可靠性。
■ 相关知识1、链路聚合的工作原理将交换机间的多个物理端口形成的物理链路捆绑在一起，形成一条大带宽的逻辑链路。
如图2所示。
捆绑后的逻辑链路一方面增加了链路传输带宽，同时也可避免二层环路。
图2 交换机的链路聚合且当有一条链路断开（例如：4端口之间的链路断开），如图3所示，流量会自动在剩下的1、2、3端口共三条链路间重新分配，实现链路传输弹性和冗余，增加了可靠性。
图3 交换机的4端口断开时实现冗余2、链路聚合的配置方式（1）创建Eth-trunk；（2）设置Eth-trunk端口属性，属性一般设置为trunk类型；（3）将交换机的端口加入到Eth-trunk组中。
■ 任务完成步骤1、网络拓扑规划根据任务需求，简化拓扑结构，规划拓扑如图4所示，服务器PC的IP规划如图4所示，四台PC分别被规划到两个VLAN，VLAN10及VLAN20，拓扑说明如下：图4 交换机链路聚合配置拓扑图要求：（1）根据拓扑图的要求，在交换机上创建相关VLAN；（2）将PC所连接的交换机端口划分给相应的VLAN；（3）在交换机上查看链路聚合的配置。
（4）配置完成后检验PC01与PC03、PC02与PC04之间的连通性；2、完成SW1和SW2设备配置（1）SW1的配置如下：第一步：创建两个vlanid 号10和20；[SW1] vlan batch 10 20第二步：在交换机SW1上创建聚合组Eth-trunk 1，并配置Eth-trunk的端口类型为trunk，让其放行VLAN10和VLAN20。

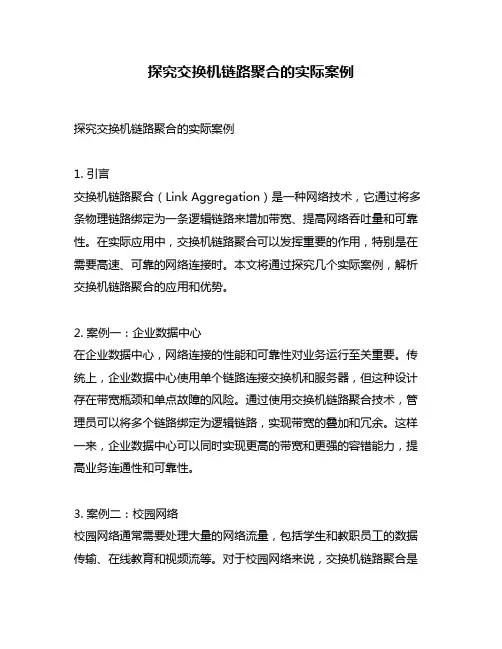

探究交换机链路聚合的实际案例探究交换机链路聚合的实际案例1. 引言交换机链路聚合（Link Aggregation）是一种网络技术，它通过将多条物理链路绑定为一条逻辑链路来增加带宽、提高网络吞吐量和可靠性。
在实际应用中，交换机链路聚合可以发挥重要的作用，特别是在需要高速、可靠的网络连接时。
本文将通过探究几个实际案例，解析交换机链路聚合的应用和优势。
2. 案例一：企业数据中心在企业数据中心，网络连接的性能和可靠性对业务运行至关重要。
传统上，企业数据中心使用单个链路连接交换机和服务器，但这种设计存在带宽瓶颈和单点故障的风险。
通过使用交换机链路聚合技术，管理员可以将多个链路绑定为逻辑链路，实现带宽的叠加和冗余。
这样一来，企业数据中心可以同时实现更高的带宽和更强的容错能力，提高业务连通性和可靠性。
3. 案例二：校园网络校园网络通常需要处理大量的网络流量，包括学生和教职员工的数据传输、在线教育和视频流等。
对于校园网络来说，交换机链路聚合是一个强有力的工具，可以提供更大的带宽和更好的负载均衡。
通过将多条链路绑定为一条逻辑链路，可以将网络流量分散到多个链路上，避免单条链路资源的过度使用和拥塞。
这对于提高用户的网络体验和满足校园网络的高带宽需求非常有帮助。
4. 案例三：云计算中心在云计算中心，交换机链路聚合是实现高性能和高可靠性的关键技术之一。
云计算中心需要处理大量的数据传输和复杂的计算任务，对网络连接的要求非常高。
通过使用交换机链路聚合，云计算中心可以在物理链路故障时使用冗余链路，保障云服务的可用性。
链路聚合还可以提供更大的带宽，满足用户对高速数据上传和下载的需求。
5. 总结和观点交换机链路聚合在实际案例中展现出了其重要性和优势。
无论是企业数据中心、校园网络还是云计算中心，链路聚合都可以提供更高的带宽、更好的负载均衡和更强的容错能力。
在构建大规模网络时，管理员应该考虑采用链路聚合技术，以提高网络的性能和可靠性。
操作步骤:——链路聚合（Link Aggregation）方案一静态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机ZXR10(config)#exit2、创建SMARTGROUP 组，并设置为静态ZXR10 (config)# interface smartgroup1ZXR10(config-if)# smartgroup mode onZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口成员加入链路聚合组ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口加入链路聚合组ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1-------进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNK20----虚拟链路聚合组1承载VLAN 10,20ZXR10 (config)#exit（3228-2交换机配置同3228-1一样）方案二：动态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config-if)#switchport access vlan 10ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机2、创建链路聚合（Link Aggregation）：---------ZXR10 (config)# interface smartgroup1ZXR10 (config-if)#smartgroup mode 802.3ad //（1、on是静态聚合2、802.3ad是动态链路聚合，此条语句不是所有的交换机都需要配置，需要具体查看相关命令）ZXR10 (config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode active（/passive）ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode active（/passive）4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1ZXR10 (config-if)# switchport mode trunkZXR10(config-if)#switchport trunk vlan 10,20ZXR10 (config)#exit注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。
聚合模式设置为active或passive时端口运行LACP，active指端口为主动协商模式，passive指端口为被动协商模式。
配置动态链路聚合时，应当将一端端口的聚合模式设置为active，另一端设置为passive，或者两端都设置为active。
三、查看配置结果:1、查看smartgroup 信息：ZXR10 (config)#show lacp 1 internal2、查看vlan信息：ZXR10 (config)#show vlan3、查看端口信息：ZXR10 (config)#show interface brief四、验证配置结果:1、不同交换机的相同vlan是否通。
2、不同交换机的不同vlan是否通。
3、拔掉smarttrunk中的任何一个端口，看看对通讯有没有中断。

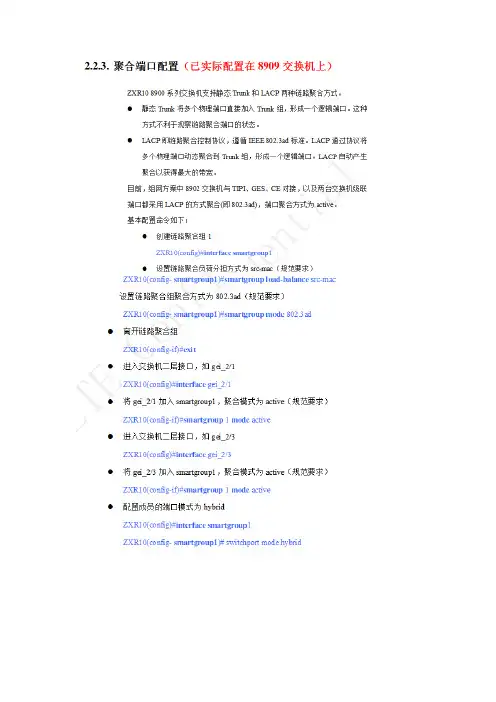

中兴链路聚合中兴ZXR10千兆路由交换机以及万兆路由交换机支持静态Ttunk和LACP两种链路聚合方式。
静态trunk直接将端口加入到trunk组，形成一个逻辑端口，这种方式不利于观察端口的状态。
LACP是一种基于802.3ad标准的协议，它支持端口动态的加入trunk组，LACP自动产生聚合以获得最大的带宽。
中兴链路聚合功能支持32个trunk组，每个组里面可以允许有8个端口聚合，中兴交换机允许端口不在一个槽位上，但是所选择的端口必须是全双工模式，而且速率也必须保持一致。
中兴聚合链路的逻辑端口称作为smartgroup,我们可以把smartgroup当做一个普通的端口来用。
配置聚合链路的步骤：1.创建trunk组 int smartgroup (1-32)2.添加成员端口进入接口模式配置smartgroup mode on /active/passive on 是静态的 active/passive是动lacp动态的需要注意的是成员端口的链路类型必须和smartgroup链路的类型保持一致，比如都为trunk或者都为access3.设置链路负载分担的方式有6种方式基于源/目的端口基于源/目的mac地址源/目的IP等.配置实例interface smartgroup1int f0/1smartgroup 1 mode activeinf f0/2smartgroup 1 mode activeint smartgroup 1switchport mode trunkswitchport trunk vlan 10swithcport trunk vlan 20show lacp 1 nerghbors 查看对端成员show lacp 1 interface 查看组1中成员端口的状态配置链路聚合需要注意以下几个问题：1．参与聚合的端口必须保证基本属性及配置属性一致。
2．不同型号的设备，支持的trunk组不同，低端交换机最多支持16个聚合组，中高端交换机最多支持32聚合组，路由器最多可支持64个聚合组。
各类设备参与在同一个聚合组下最多可以有8个端口。
3．端口的聚合方式配置为动态时，两端端口可以选择全部为active或者至少保证其中一端端口为active。
4．聚合方式选择静态或者动态根据具体环境选择，对于设备之间存在传输或者端口为光口时建议采用动态聚合。
二、LACP动态与静态1、配成动态时，只有收到对端的LACPDU包后本端的端口才能绑定到聚合组。
2、配成静态时，即使没有收到对端的LACPDU包，本端的端口也能绑定到聚合组。
3、在使能了LACP的情况下，配成静态的聚合组能够和未使能LACP的Trunk组通业务，而配成动态的则不行。
采用聚合配置时，组网和可行的配置组合说明如下：1）如果olt和对端交换机是直接点对点对接，没有跨越传输设备，不能采用“静态+强制”，下述配置组合均可以：静态+自协商动态+自协商动态+强制2）若olt和交换机之间还有传输设备，必须采用动态聚合，可以采用的配置有：动态+自协商动态+强制3）不需要使用聚合，仅仅单个上联口和对端交换机对接时，若中间还有传输设备，端口建议配置为强制模式；若中间没有传输设备，端口建议配置为自协商模式。
1.强制模式下：端口只要tx插上光纤硬件就会以一定的频率往外发送idle帧，如果端口的rx方向能收到与自己频率相同的idle帧，就认为对端的属性和本端端口一致，本端端口就建链了。
所以在只拔掉一方rx的情况下，这一方的tx仍在往外发送idle帧，导致另外一方的rx方向一直能收到idle帧，并认为自己端口是建链的。
这样另一方就不会将端口从聚合组里删除。
流量仍旧会均衡到这个端口上导致丢包。
2.自协商模式下：千兆光口需要协商双工状态。
这个是通过硬件发送C帧协商出来的，有一个交互过程。
在拔掉一方rx的情况下，虽然这一方的tx仍能往外发送C帧，但是却不能收到对端发送过来的C帧，两边没办法交互，所以都会掉链。
两边都会将端口从聚合组里删除。
中兴8908-链路聚合配置交换机a和交换机b通过smartgroup端口相连，它们分别由4 个物理端口聚合而成。
smartgroup的端口模式为trunk，承载vlan10 和vlan20交换机a 的配置：zxr10_a(config)#interface smartgroup10zxr10_a(config)#interface gei_5/1zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/2zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/3zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface gei_5/4zxr10_a(config-if)#smartgroup 10 mode activezxr10_a(config)#interface smartgroup10zxr10_a(config-if)#switchport mode trunkzxr10_a(config-if)#switchport trunk vlan 10zxr10_a(config-if)#switchport trunk vlan 20zxr10_a(config-if)#switchport trunk native vlan 10 交换机b 的配置：zxr10_b(config)#interface smartgroup11zxr10_b(config)#interface gei_3/5zxr10_b(config-if)#smartgroup 11 mode passive zxr10_b(config)#interface gei_3/6zxr10_b(config-if)#smartgroup 11 mode passive zxr10_b(config)#interface gei_3/7zxr10_b(config-if)#smartgroup 11 mode passive zxr10_b(config)#interface gei_3/8zxr10_b(config-if)#smartgroup 11 mode passive zxr10_b(config)#interface smartgroup11zxr10_b(config-if)#switchport mode trunkzxr10_b(config-if)#switchport trunk vlan 10zxr10_b(config-if)#switchport trunk vlan 20zxr10_b(config-if)#switchport trunk native vlan 10在C200/C220上的上联端口链路聚合设置ZXAN#show lacp 1 internal（显示trunk组内的端口成员）ZXAN#show interface smartgroup1（显示trunk组的端口VLAN模式access/trun k/hybrid及PVID）ZXAN#show vlan port smartgroup1（显示trunk组的所属VLAN）ZXAN#show running-config interface gei_0/6/1（显示端口所属链路聚合的模式on /active/passive）ZXAN(config)#interface smartgroup1（创建并进入trunk组）ZXAN(config-if)#exit（退出trunk组）ZXAN(config)#interface gei_0/6/1（进入上联口）ZXAN(config-if)#smartgroup 1 mode on（将上联口加入trunk组1，模式on表示静态聚合）——该命令能正确执行的前提是gei_0/6/1与smartgroup1这两个端口的VLAN属性必须完全一致，包括access/trunk/hybrid、所属的VLAN、是否tag等ZXAN(config-if)#exit（退出上联口）ZXAN(config)#interface smartgroup1（进入trunk组）ZXAN(config-if)#switchport vlan 200 tag（把trunk组加入VLAN）——把trunk组看作是一个逻辑端口，对其的VLAN操作与普通的端口一样。
