链路聚合典型配置链路聚合是将多个物理以太网端口聚合在一起形成一个逻辑上的聚合组，使用链路聚合服务的上层实体把同一聚合组内的多条物理链路视为一条逻辑链路。

链路聚合可以实现出/入负荷在聚合组中各个成员端口之间分担，以增加带宽。

同时，同一聚合组的各个成员端口之间彼此动态备份，提高了连接可靠性。

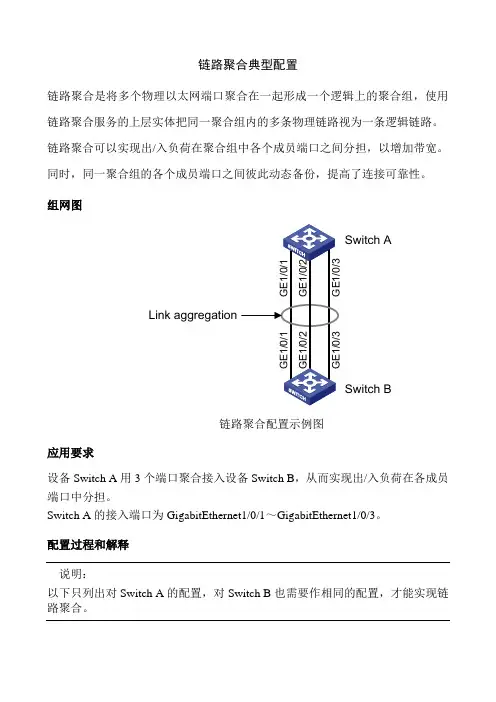

组网图Link aggregationSwitch B链路聚合配置示例图应用要求设备Switch A用3个端口聚合接入设备Switch B，从而实现出/入负荷在各成员端口中分担。

Switch A的接入端口为GigabitEthernet1/0/1～GigabitEthernet1/0/3。

配置过程和解释说明：以下只列出对Switch A的配置，对Switch B也需要作相同的配置，才能实现链路聚合。

采用手工聚合方式# 创建手工聚合组1。

<SwitchA> system-view[SwitchA] link-aggregation group 1 mode manual（interfacebridge-aggregation group 1 mode manual）# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。

[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1采用静态LACP聚合方式# 创建静态LACP聚合组1。

组网需求：在设备1,2上分别配置链路聚合，且使设备上的vlan10，vlan20 实现互通。

G1/0/3属于vlan10，G1/0/4属于vlan20；要实现链路聚合，首先要建立聚合组配置模式：internet bridge-aggregation 1接下来将要聚合的端口依次添加到聚合组中配置模式下：interface G1/0/1port link-aggregation group 1quitinterface G1/0/2port link-aggregation group 1quit要实现vlan的互通，首先创建vlan，配置模式下：vlan 10port g1/0/3vlan 20port g1/0/4接下来要使vlan10,20通过聚合链路，则必须将聚合链路改为trunk模式配置模式：interface bridge-aggregation group 1port link-type trunkport trunk permit vlan 10 20这样设备1的链路聚合配置完成了，同理设备2的配置与之相似组网需求：在设备1,2上分别配置链路聚合，且使设备上的vlan10，vlan20 实现互通。

G1/0/3属于vlan10，G1/0/4属于vlan20；要实现链路聚合，首先要建立聚合组配置模式：Link-aggregation group 1 mode manual接下来将要聚合的端口依次添加到聚合组中配置模式下：interface G1/0/1port link-aggregation group 1port link-type trunkport trunk permit vlan 10 20quitinterface G1/0/2port link-aggregation group 1port link-type trunkport trunk permit vlan 10 20quit要实现vlan的互通，首先创建vlan，配置模式下：vlan 10port g1/0/3vlan 20port g1/0/4这样实现互通后的聚合链路，协商速率为200Mbps/s（5120为千兆，36为百兆）。

操作步骤:——链路聚合（Link Aggregation）方案一静态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机ZXR10(config)#exit2、创建SMARTGROUP 组，并设置为静态ZXR10 (config)# interface smartgroup1ZXR10(config-if)# smartgroup mode onZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口成员加入链路聚合组ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode on--------以静态方式将端口加入链路聚合组ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1-------进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNK20----虚拟链路聚合组1承载VLAN 10,20ZXR10 (config)#exit（3228-2交换机配置同3228-1一样）方案二：动态链路聚合----3228-1交换机配置如下：1、配置vlanZXR10(config)# vlan 10ZXR10(config-vlan)#exitZXR10(config)# vlan 20ZXR10(config)#exitZXR10(config)#interface fei_1/1 ――――――――-接PC机ZXR10(config-if)#switchport access vlan 10ZXR10(config)#exitZXR10(config)#interface fei_1/2 ――――――――-接PC机2、创建链路聚合（Link Aggregation）：---------ZXR10 (config)# interface smartgroup1ZXR10 (config-if)#smartgroup mode 802.3ad //（1、on是静态聚合2、802.3ad是动态链路聚合，此条语句不是所有的交换机都需要配置，需要具体查看相关命令）ZXR10 (config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fei_1/15 ―――――――――――-接3228-1的15口ZXR10 (config-if)# smartgroup 1 mode active（/passive）ZXR10 (config)# interface fei_1/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# smartgroup 1 mode active（/passive）4、配置链路聚合组模式：ZXR10 (config)# interface smartgroup1ZXR10 (config-if)# switchport mode trunkZXR10(config-if)#switchport trunk vlan 10,20ZXR10 (config)#exit注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。

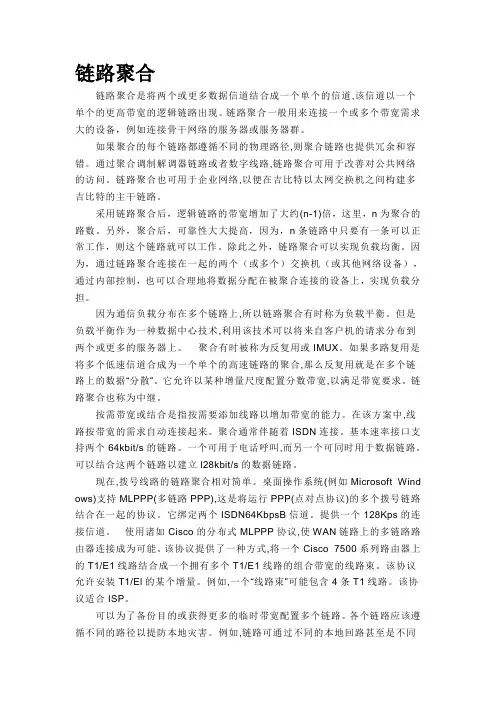

链路聚合链路聚合是将两个或更多数据信道结合成一个单个的信道,该信道以一个单个的更高带宽的逻辑链路出现。

链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。

如果聚合的每个链路都遵循不同的物理路径,则聚合链路也提供冗余和容错。

通过聚合调制解调器链路或者数字线路,链路聚合可用于改善对公共网络的访问。

链路聚合也可用于企业网络,以便在吉比特以太网交换机之间构建多吉比特的主干链路。

采用链路聚合后，逻辑链路的带宽增加了大约(n-1)倍，这里，n为聚合的路数。

另外，聚合后，可靠性大大提高，因为，n条链路中只要有一条可以正常工作，则这个链路就可以工作。

除此之外，链路聚合可以实现负载均衡。

因为，通过链路聚合连接在一起的两个（或多个）交换机（或其他网络设备），通过内部控制，也可以合理地将数据分配在被聚合连接的设备上，实现负载分担。

因为通信负载分布在多个链路上,所以链路聚合有时称为负载平衡。

但是负载平衡作为一种数据中心技术,利用该技术可以将来自客户机的请求分布到两个或更多的服务器上。

聚合有时被称为反复用或IMUX。

如果多路复用是将多个低速信道合成为一个单个的高速链路的聚合,那么反复用就是在多个链路上的数据“分散”。

它允许以某种增量尺度配置分数带宽,以满足带宽要求。

链路聚合也称为中继。

按需带宽或结合是指按需要添加线路以增加带宽的能力。

在该方案中,线路按带宽的需求自动连接起来。

聚合通常伴随着ISDN连接。

基本速率接口支持两个64kbit/s的链路。

一个可用于电话呼叫,而另一个可同时用于数据链路。

可以结合这两个链路以建立l28kbit/s的数据链路。

现在,拨号线路的链路聚合相对简单。

桌面操作系统(例如Microsoft Wind ows)支持MLPPP(多链路PPP),这是将运行PPP(点对点协议)的多个拨号链路结合在一起的协议。

它绑定两个ISDN64KbpsB信道。

提供一个128Kps的连接信道。

链路聚合配置(1)配置Device A# 创建VLAN 10和聚合接口1，并将该接口加入VLAN 10。

system-view[DeviceA] vlan 10[DeviceA-vlan10] quit[DeviceA] interface bridge-aggregation 1[DeviceA-Bridge-Aggregation1] port access vlan 10[DeviceA-Bridge-Aggregation1] quit# 分别将端口GE4/0/1至GE4/0/3加入到聚合组1和VLAN 10中。

[DeviceA] interface gigabitethernet 4/0/1[DeviceA-Gigabitethernet4/0/1] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/1] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt network traffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/1] quit[DeviceA] interface gigabitethernet 4/0/2[DeviceA-Gigabitethernet4/0/2] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/2] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt networktraffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/2] quit[DeviceA] interface gigabitethernet 4/0/3[DeviceA-Gigabitethernet4/0/3] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/3] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt network traffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/3] quit# 配置全局聚合负载分担模式为源MAC地址与目的MAC地址相结合的方式。

链路聚合配置目录1链路聚合配置............................................................................... - 1 -1.1 概述.................................................................................... - 1 -1.2 静态聚合配置 ..................................................................... - 1 -1.2.1 聚合模式配置............................................................... - 1 -1.2.2 聚合组配置 .................................................................. - 2 -1.3 LACP端口配置 .................................................................. - 3 -1.3.1 概述............................................................................. - 3 -1.3.2 配置LACP端口........................................................... - 3 -1 链路聚合配置1.1 概述端口聚合，即（TRUNKING），将几个属性相同的物理端口聚合绑定到一起形成一个逻辑上的通道。

端口的聚合方式可以是将几个物理端口静态的聚合到一起而不管与这些物理端口相连的端口是否符合聚合的条件；而使用LACP 协议进行聚合时，端口的聚合必须在与端口相连的对端和本端口都协商通过之后，端口才会聚合为一个逻辑通道。
