HP 6125G刀片交换机链路聚合和trunk设置

2021/8/2
1
交换机与服务器如何通过链路聚合互连
交换机和服务器互连
目前服务器一般都会多网卡接入，这样不仅能增加网络带宽，同时又能冗余备 份。此时就涉及到交换机和多网卡服务器的互连。
主要涉及到两种操作系统的服务器：
➢ Windows 服务器 ➢ Linux服务器
2021/8/2
2
1、交换机与Windows服务器互连
2021/8/2
5
交换机对接服务器案例
配置步骤
配置交换机
1、在SwitchA上创建Eth-Trunk10并配置为LACP模式。
<HUAWEI> system-view [HUAWEI] sysname SwitchA [SwitchA] interface eth-trunk 10 [SwitchA-Eth-Trunk10] mode lacp [SwitchA-Eth-Trunk10] quit
2021/8/2
10
配置服务器
5、命名新组后勾选所需要的网卡端口
2021/8/2
11
配置服务器
6、选择需要的组类型为“IEEE 802.3ad动态链路聚合”，单击“下一步”， 继续完成配置
2021/8/2
12
部分资料从网络收集整 理而来，供大家参考，
感谢您的关注！
交换机与服务器如何通过链路聚合互连
链路聚合简介
以太网链路聚合Eth-Trunk简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路， 从而实现增加链路带宽的目的。同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高 链路的可靠性。 根据是否启用链路聚合控制协议LACP，链路聚合分为手工负载分担模式和LACP模式。 手工负载分担模式下，Eth-Trunk的建立、成员接口的加入由手工配置，没有链路聚合控制协议LACP的参 与。手工模式可以实现增加带宽、提高可靠性和负载分担的目的。 LACP为交换机提供一种标准的协商方式，以供设备根据自身配置自动形成聚合链路并启动聚合链路收发 数据。聚合链路形成以后，LACP负责维护链路状态，在聚合条件发生变化时，自动调整或解散链路聚合。 LACP可以实现增加带宽和负载分担的目的，提高Eth-Trunk的容错性，并且能提供备份功能，保证成员链 路的高可靠性。

交换机的TRUNK解释与配置详解在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

VLAN Trunk的作用是让连接在不同交换机上的相同VLAN中的主机互通。

如果两台交换机都设置有同一VLAN里的计算机，怎么办呢，我们可以通过VLAN Trunk来解决。

如果交换机1的VLAN1中的机器要访问交换机2的VLAN1中的机器，我们可以把两台交换机的级联端口设置为Trunk端口，这样，当交换机把数据包从级联口发出去的时候，会在数据包中做一个标记（TAG），以使其它交换机识别该数据包属于哪一个VLAN，这样，其它交换机收到这样一个数据包后，只会将该数据包转发到标记中指定的VLAN，从而完成了跨越交换机的VLAN内部数据传输。

VLAN Trunk目前有两种标准，ISL和802.1q，前者是Cisco专有技术，后者则是IEEE的国际标准，除了Cisco两者都支持外，其它厂商都只支持后者。

一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

HP 6125G Ethernet Blade Switch
DA - 14427 Worldwide — Version 4 — September 30, 2013
Page 2
QuickSpecs
Standard Features
HP 6125G Ethernet Blade Switch
Performance Management

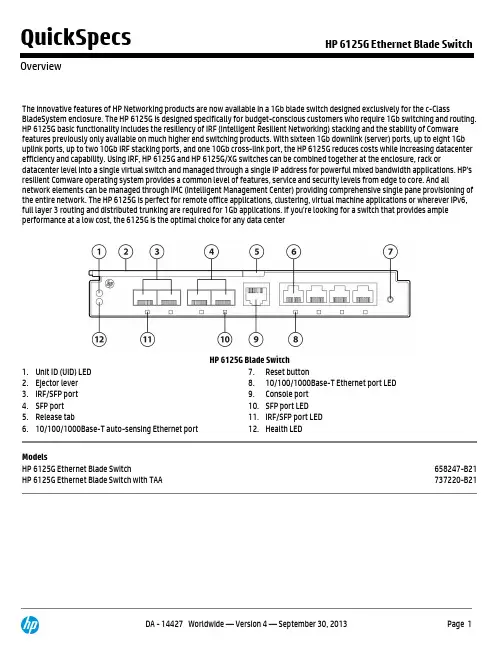

1. Unit ID (UID) LED 2. Ejector lever 3. IRF/SFP port 4. SFP port 5. Release tab 6. 10/100/1000Base-T auto-sensing Ethernet port
HP 6125G Blade Switch 7. Reset button 8. 10/100/1000Base-T Ethernet port LED 9. Console port 10. SFP port LED 11. IRF/SFP port LED 12. Health LED
IEEE 802.1X user authentication MAC-based authentication with RADIUS server Access Control Lists (ACLs) Secure FTP STP Root Guard DHCP Protection from unauthorized DHCP servers IP Source Guard Dynamic ARP protection to prevent eavesdropping Guest VLAN Endpoint Admission Defense (EAD) RADIUS/TACACS+ Secure management via SSHv2 and SNMPv3 Unicast Reverse Path Forwarding (URPF)

交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。

1、形成较大宽带的端口。

2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。

操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。

在SwitchA创建Eth-Trunk接口并加入成员接口。

SwitchB配置与SwitchA类似，不再赘述。

<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。

SwitchB配置与SwitchA类似，不再赘述。

[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。

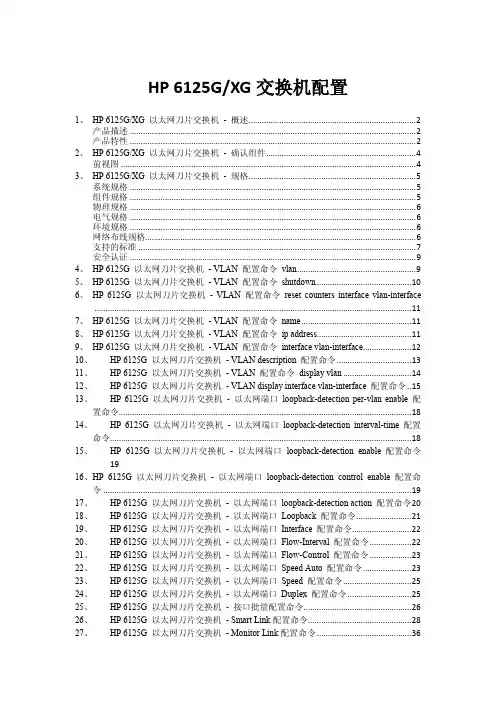

HP 6125G/XG交换机配置1、HP 6125G/XG 以太网刀片交换机- 概述 (2)产品描述 (2)产品特性 (2)2、HP 6125G/XG 以太网刀片交换机- 确认组件 (4)前视图 (4)3、HP 6125G/XG 以太网刀片交换机- 规格 (5)系统规格 (5)组件规格 (5)物理规格 (6)电气规格 (6)环境规格 (6)网络布线规格 (6)支持的标准 (7)安全认证 (9)4、HP 6125G 以太网刀片交换机- VLAN 配置命令vlan (9)5、HP 6125G 以太网刀片交换机- VLAN 配置命令shutdown (10)6、HP 6125G 以太网刀片交换机- VLAN 配置命令reset counters interface vlan-interface (11)7、HP 6125G 以太网刀片交换机- VLAN 配置命令name (11)8、HP 6125G 以太网刀片交换机- VLAN 配置命令ip address (11)9、HP 6125G 以太网刀片交换机- VLAN 配置命令interface vlan-interface (12)10、HP 6125G 以太网刀片交换机- VLAN description 配置命令 (13)11、HP 6125G 以太网刀片交换机- VLAN 配置命令display vlan (14)12、HP 6125G 以太网刀片交换机- VLAN display interface vlan-interface 配置命令 .. 1513、HP 6125G 以太网刀片交换机- 以太网端口loopback-detection per-vlan enable 配置命令 (18)14、HP 6125G 以太网刀片交换机- 以太网端口loopback-detection interval-time 配置命令 (18)15、HP 6125G 以太网刀片交换机- 以太网端口loopback-detection enable 配置命令1916、HP 6125G 以太网刀片交换机- 以太网端口loopback-detection control enable 配置命令 (19)17、HP 6125G 以太网刀片交换机- 以太网端口loopback-detection action 配置命令2018、HP 6125G 以太网刀片交换机- 以太网端口Loopback 配置命令 (21)19、HP 6125G 以太网刀片交换机- 以太网端口Interface 配置命令 (22)20、HP 6125G 以太网刀片交换机- 以太网端口Flow-Interval 配置命令 (22)21、HP 6125G 以太网刀片交换机- 以太网端口Flow-Control 配置命令 (23)22、HP 6125G 以太网刀片交换机- 以太网端口Speed Auto 配置命令 (23)23、HP 6125G 以太网刀片交换机- 以太网端口Speed 配置命令 (25)24、HP 6125G 以太网刀片交换机- 以太网端口Duplex 配置命令 (25)25、HP 6125G 以太网刀片交换机- 接口批量配置命令 (26)26、HP 6125G 以太网刀片交换机- Smart Link配置命令 (28)27、HP 6125G 以太网刀片交换机- Monitor Link配置命令 (36)1、 HP 6125G/XG 以太网刀片交换机 - 概述产品描述 产品特性 兼容产品 重要链接 产品描述HP 6125G/XG c-Class BladeSystem 端口、口，本。

port link-aggregation group agg-id undo port link-aggregation group 【视图】以太网端口视图
【参数】
agg-id：汇聚组ID，取值范围为1～28。 【例】在系统视图下，将以太网端口Ethernet1/0/1加入汇聚 组1。 [H3C -Ethernet1/0/1] port link-aggregation group 1 3、开启/关闭当前端口的LACP协议 【命令】lacp enable
①在SwitchA上使用display link-aggregation interface ethernet1/0/1命令查看端口ethernet1/0/1汇聚情况，将对端交换 机状态值Remote记录下来。
②验证端口聚合口SwitchA以太网端口Ethernet1/0/1的链路状态配成trunk 类型，并允许vlan all通过。完成后用display current-configuration interface命令查看端口，检查除Ethernet1/0/1外的汇聚组的成员 是否自动继承了主端口的配置。
1、分别使用两台交换机的以太网端口Ethernet1/0/1 、Ethernet1/0/2作为聚合端口。
2、交换机端口的速率为100 Mbps,双工模式工作在 全双工状态。
3、验证链路冗余备份的实现。
二、拓扑结构
【实验设备】
H3C系列交换机S3100-16C-SI、S3100-16TP-EI
【实施过程】
undo lacp system-priority 【视图】系统视图 【参数】 system-priority：系统优先级，取值范围为0～65535。 【例】在系统视图下，设置系统优先级为64。 [H3C] lacp system-priority 64

交换机上的trunk，hybrid，access配置和应用2012-03-10 23:59:44标签：交换机trunk access休闲hybrid以太网端口的链路类型：Access类型：端口只能属于一个vlan，一般用于连接计算机。

Trunk类型：端口可以属于端个vlan，可以接收和发送多个vlan报文，多用于交换机之间。

hybrid类型：端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间，也可以用于连接用户主机。

三种类型的端口可以共存在一台设备上，但Trunk端口和Hybrid端口之间不能直接切换，只能先设为Access端口，再设置为其他类型端口。

例如：Trunk端口不能直接被设置为Hybrid 端口，只能先设为Access端口，再设置为Hybrid端口。

各端口链路类型设置指令:操作命令设置端口为Access端口port link-type access设置端口为Hybrid端口port link-type hybrid设置端口为Trunk端口port link-type trunk恢复端口的链路类型为缺省的Access端口undo port link-typehybrid端口和trunk端口的区别：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。

设置以太网端口缺省VLAN ID：Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。

如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。

TRUNK (端口汇聚)功能是将交换机的多个物理端口汇聚在一起形成一个逻辑上的物理端口，同一汇聚组内的多条链路则可视为一条逻辑链路。

端口汇聚可以实现用多条链路汇聚成一条逻辑链路增加带宽；同时，同一汇聚组的各个成员端口之间彼此动态备份，提高连接可靠性。

Trunk功能比较适合于以下情况的具体应用：1、Trunk功能用于交换机与服务器之间的相联，为服务器提供独享的高带宽。

2、Trunk功能用于交换机之间的级联，为交换机之间的数据交换提供高带宽的数据传输能力，提高网络速度，突破网络瓶颈，进而大幅提高网络性能（主要应用）。

Cisco3560 交换机和TP-link为例，参考配制方法如下：1．Bonding 模式下系统使用逻辑结构图如下图所示：Bonding 逻辑结构图HostA：为服务器有两个千兆网口；将其设置成bonding 模式；switch：为交换机；其中port1 和port2 为端口 1 和端口2，将port1 和port2 设置成Trunk 模式；port3 和port4 （分别为端口3 和4 ）设置成普通模式；HostB:为客户端，其网口为千兆网口与Port3 相连；HostC:为客户端，其网口为千兆网口与Port4 相连；2．将交换机设置成Trunk 模式方法：首先通过串口连到一台windows 机器上，通过超极终端进行连接，波特率为9600;输入交换机的密码；此时所进入交换模式为普通模式；输入enable 回车进入高级模式;输入高级模式密码；便进入交换机高级模式。

此时便可开始设置交换机Trunk 功能：Switch# configure terminal //进入终端配置模式Switch(config)# interface Port-channel 3 //创建port-channel 标号为3 为后面的group做准备Switch(config-if)# switchport trunk encapsulation dot1q //我们用的是802.1Q 协议所以用dot1qSwitch(config)# switchport mode trunk //把trunk 模式打开Switch(config)# end //结束标识符Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# interface range Gi0/3-4 //进入端口配置模式，此出用的是3 号和4 号端口做trunkSwitch(config-if-range)# switchport trunk encapsulation dot1qSwitch(config-if-range)# switchport mode trunkSwitch(config-if-range)# channel-group 3 mode on //把这两个端口加入到3 号组；3号组在前面已经创建；Switch(config-if-range)# endSwitch# show interfaces gigabitEthernet 0/3 trunk //校验配置是否成功Switch# show interfaces gigabitEthernet 0/4 trunk //校验配置是否成功Switch# copy running-config startup-config //保存配置Switch# configure terminalSwitch(config)# port-channel load-balance src-mac //设置负载均衡模式；我们用的是基于客户机的mac 地址做负载均衡Switch(config)# endSwitch# show etherchannel load-balance //校验配置是否成功Switch# copy running-config startup-config //保存配置注意：正确选择TRUNK 的端口数目，必须是2，4 或8Trunk功能举例——例如：为增加带宽，提高连接可靠性，某网吧电影服务器是双网卡且作了绑定，与中心交换机的23、24端口连接；二层交换机的1、2端口与中心交换机的1、2端口连接，如下图所示，那么中心交换机需将1、2端口，23、24端口分别做Trunk。

1、 HP 6125G/XG 以太网刀片交换机 - 概述
产品描述 产品特性 兼容产品 重要链接
产品描述
HP 6125G/XG 可带来 IRF 堆叠弹性和 Comware 操作系统至 c-Class BladeSystem 的稳定性。 利用 1 Gb 下行链路（服务器） 端口、1 Gb 和 10 Gb 上行链路端口组合和 10 Gb 交叉链路端 口，HP 6125G/XG 在提高数据中心效率和功能的同时降低了成 本。
HP 6125G/XG 交换机配置
1、 HP 6125G/XG 以太网刀片交换机 - 概述............................................................................2 产品描述 .................................................................................................................................. 2 产品特性 .................................................................................................................................. 2
3、 HP 6125G/XG 以太网刀片交换机 - 规格............................................................................5 系统规格 .................................................................................................................................. 5 组件规格 .................................................................................................................................. 5 物理规格 .................................................................................................................................. 6 电气规格 .................................................................................................................................. 6 环境规格 .................................................................................................................................. 6 网络布线规格........................................................................................................................... 6 支持的标准 .............................................................................................................................. 7 安全认证 .................................................................................................................................. 9

交换机链路聚合技术原理及配置介绍交换机链路聚合技术原理及配置介绍一、 一、 链路聚合技术介绍链路聚合技术介绍以太网链路聚合简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。

同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。

如下图所示，Device A与Device B之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条逻辑链路Link aggregation 1，这条逻辑链路的带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。

链路聚合示意图二、 二、 两种聚合技术两种聚合技术（一） （一） 端口聚合协议（PAg 端口聚合协议（PAg p， C isco 专有协议）端口聚合协议（PAgp，Port Aggregation Protocol），这是Cisco独有的协议。

可以很容易地在有EtherChannel能力的端口间，自动建立Fast EthernetChannel和Gigabit EtherChannel连接，该协议具有学习相邻端口组动态和信息的能力。

PAgp是EtherChannel的增强版，它支持在EtherChannel上的Spanning Tree和Uplink Fast功能，并支持自动配置EtherChannel的捆绑。

Uplink Fast也是Cisco交换机技术，能够保证交换机在几秒钟内快速从失败中恢复。

（二） （二） 链路汇聚控制协议（LAC 链路汇聚控制协议（LAC P，IEEE802.3a d）LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad标准的、能够实现链路动态聚合与解聚合的协议。

LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。

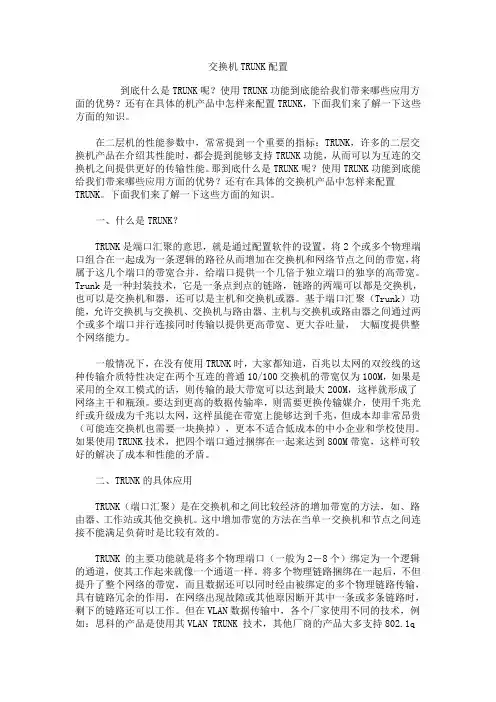

交换机TRUNK配置到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的机产品中怎样来配置TRUNK，下面我们来了解一下这些方面的知识。

在二层机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和器，还可以是主机和交换机或器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和瓶颈。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。

如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。

二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和之间比较经济的增加带宽的方法，如、路由器、工作站或其他交换机。

静态mac地址不显示： 2128trunk中任意端口添加mac地址， trunk使能情况下show mac-ad l 能显示； trunk禁止情况下，向某个端口添加静态 mac地址，再把trunk 使能，发现mac地 址不显示； 2110能正常显示：
2110-1(config)#trun dis Set successfully 2110-1(config)#mac-ad sta uni 0000.0001.0002 vlan 1 po 2 Set successfully 2110-1(config)#trun en 2110-1(config)#sho mac-ad l Aging time: 300 seconds Mac Address Port Vlan Flags ------------------------------------------------------0000.0001.0002 2 1 Static
配置聚合组的注意事项
在同一个聚合组中，能进行出 入 在同一个聚合组中，能进行出/入 负荷分担的成员端口必须有一致的 配置。这些配置主要包括STP、 配置。这些配置主要包括 、 QoS、QinQ、VLAN、端口属性、 、 、 、端口属性、 MAC地址学习等，如下表所示： 地址学习等， 地址学习等 如下表所示：
流量平衡
链路聚合的流量平衡： Aggregate port(AG)可以根据协议数据单元的源MAC地址 目 源MAC地址、目 地址 的MAC地址 IP地址 MAC地址或IP地址进行流量平衡，即把流量平均地分配到AG 地址 IP地址 组成员链路中去。
源MAC流量分配 流量分配 目的MAC流量分配 流量分配 目的
配置trunk组的负载均衡方式
SwitchA#configure terminal SwitchA(config)#trunk loading-shareing mode ?

top产品特性特性描述型号hp6125gxg以太网刀片交换机658250b21备件刀片交换机模块装置663658001性能无阻塞架构所有端口上的线速交换和ipv4ipv6路由交换机之间的单独10gb内部交叉连接将多达4个交换机组合至单一虚拟交换机中rj45和sfp端口支持1gb端口1和2可用作1gbsfp上行链路或作为10gbirf连接在单一irf域中混合使用hp6125g和hp6125gxg任何组合存储和转发交换基于硬件的线速访问控制列表acl管理通过web浏览器或命令行界面进行远程配置与管理特性描述通过https的基于web的安全管理通过snmpv1v2c和v3基于标准的snmp管理通过onboardadministrator的oobm通过智能管理中心的gui管理rj45控制台端口sflow和rmon网络监测管理员和操作人员权限级别通过radius进行命令授权完成会话登录解决问题lldp发现协议ipv6管理dualflash图像多配置文件syslog网络时间协议ntpieee8021x用户身份验证radius服务器基于mac的身份认证访问控制列表acl安全ftpstprootguard未被授权的dhcp服务器的dhcp保护ipsourceguard动态arp保护可防止出现偷听情况guestvlan端点准入防御eadradiustacacs通过sshv2和snmpv3实现安全管理单播逆向转发urpf第二层交换机32kmac地址4094vlanieee8021adqinqvlan巨型包支持gvrpvlan注册协议端口汇聚spanningtreeprotocolmstprstpstprootguardsflow智能链接快速上行链路故障恢复ip组播侦听和数据驱动igmp第三层路由ipv4路由协议静态路由器ripospf和bgpipv6路由协议静态路由器ripngospfv3和bgp特性描述ipv6tunnelingip组播pimssmpimdmpimsm面向ipv4和ipv6的igmp等价多路径ecmp基于策略路由dhcp和dhcpv6客户端vrrp服务质量qos基于高级分类器的qos流量管辖功能强劲的qos抑制风暴回弹性和高可用性智能弹性架构irf设备连接检测协议dldp快速环网保护协议rrpp智能链接虚拟路由器冗余协议vrrp监控和诊断oam8023ahcfd8021ag镜像2hp6125gxg以太网刀片交换机确
