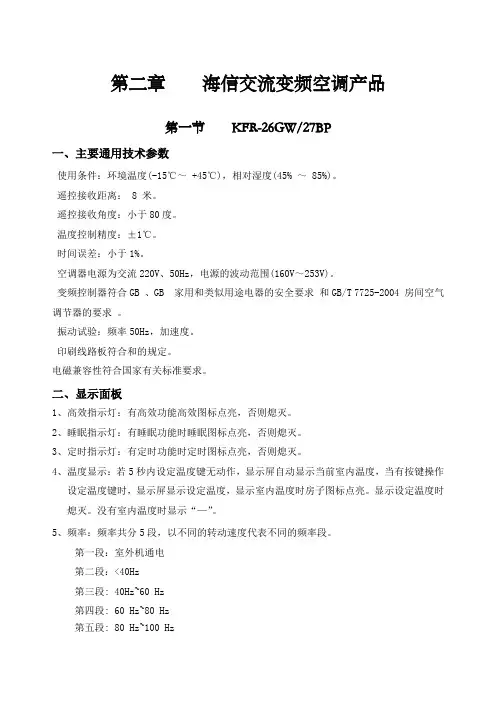

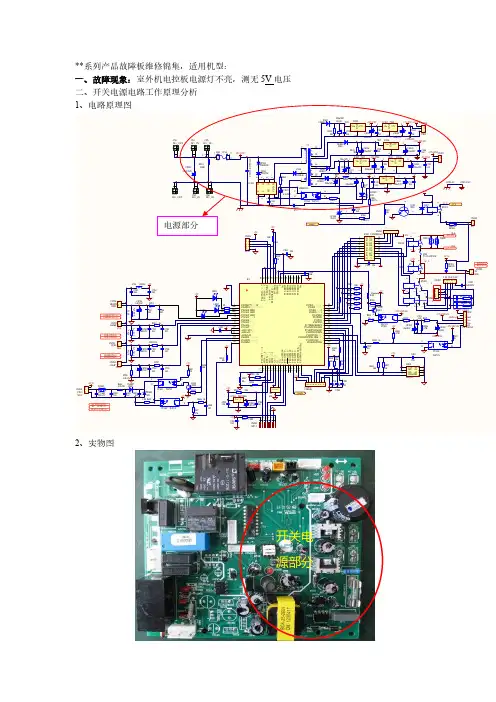

第二章海信交流变频空调产品第一节KFR-26GW/27BP一、主要通用技术参数使用条件：环境温度(-15℃～ +45℃)，相对湿度(45% ～ 85%)。
遥控接收距离： 8 米。
遥控接收角度：小于80度。
温度控制精度：±1℃。
时间误差：小于1%。
空调器电源为交流220V、50Hz，电源的波动范围(160V～253V)。
变频控制器符合GB 、GB 家用和类似用途电器的安全要求和GB/T 7725-2004 房间空气调节器的要求。
振动试验：频率50Hz，加速度。
印刷线路板符合和的规定。
电磁兼容性符合国家有关标准要求。
二、显示面板1、高效指示灯：有高效功能高效图标点亮，否则熄灭。
2、睡眠指示灯：有睡眠功能时睡眠图标点亮，否则熄灭。
3、定时指示灯：有定时功能时定时图标点亮，否则熄灭。
4、温度显示：若5秒内设定温度键无动作，显示屏自动显示当前室内温度，当有按键操作设定温度键时，显示屏显示设定温度，显示室内温度时房子图标点亮。
显示设定温度时熄灭。
没有室内温度时显示“—”。
5、频率：频率共分5段，以不同的转动速度代表不同的频率段。
第一段：室外机通电第二段：<40Hz第三段: 40Hz~60 Hz第四段: 60 Hz~80 Hz第五段: 80 Hz~100 Hz第六段:100 Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室内机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。
7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。
三、控制说明概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3 ……等来表示，这些参数仅用于功能说明，具体参见相关文档。
应急开关按动应急开关一次为开机，再按一次为关机；按自动模式工作，室内控制温度设定为24℃，室内风速设定为自动，风门扫掠。

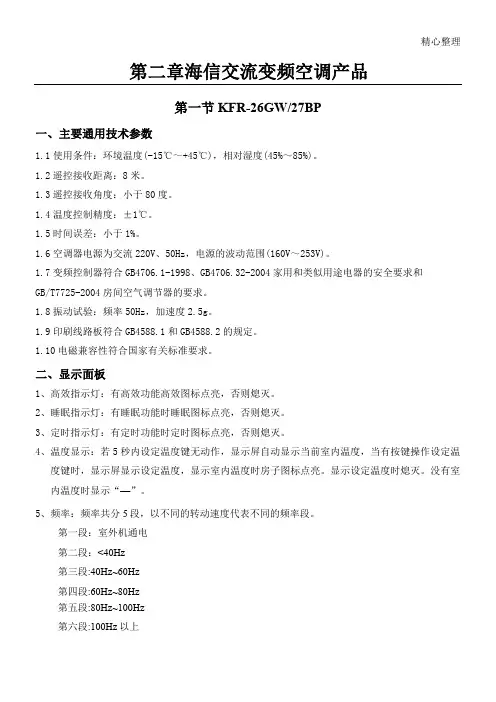

精心整理第二章海信交流变频空调产品第一节KFR-26GW/27BP一、主要通用技术参数1.1使用条件：环境温度(-15℃～+45℃)，相对湿度(45%～85%)。
1.2遥控接收距离：8米。
1.31.41.51.61.71.81.91.1012345、频率：频率共分5段，以不同的转动速度代表不同的频率段。
第一段：室外机通电第二段：<40Hz第三段:40Hz~60Hz第四段:60Hz~80Hz第五段:80Hz~100Hz第六段:100Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室内机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。
7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。
三、控制说明3.1概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3……等来表示，这些参数仅用于功能说明，具体参见相关文档。
3.23.2.124℃，3.2.23.2.33.43.4.33.5。
3.6℃。
3.6.53.7以尽可能高的频率运行，如果显示屏可显示频率，显示屏上的频率显示到最大。
运转15分钟后自动恢复原运行状态。
3.8自动运行模式开机后如果没有人机对话功能，室内风机先在“微风”状态下运转20秒钟后,再确定运转模式；在此期间检测室内温度，为确定运转模式作准备。
首次运行：a.当T室内-T设定＞3℃时，进入制冷运转模式；b.当-3℃≤T 室内-T 设定≤3℃时，进入通风运转模式；c.当T 室内-T 设定＜-3℃时，进入制热运转模式（单冷机为通风运转模式）。
首次运行进入制冷或制热模式后，按照以下说明进行模式切换： a.当T 室内-T 设定＞3℃时，转为制冷运转模式；b.当T 室内-T 设定＜-3℃时，转为制热运转模式（单冷机为制冷运转模式）；c.不满足以上条件则保持先前的运行状态。

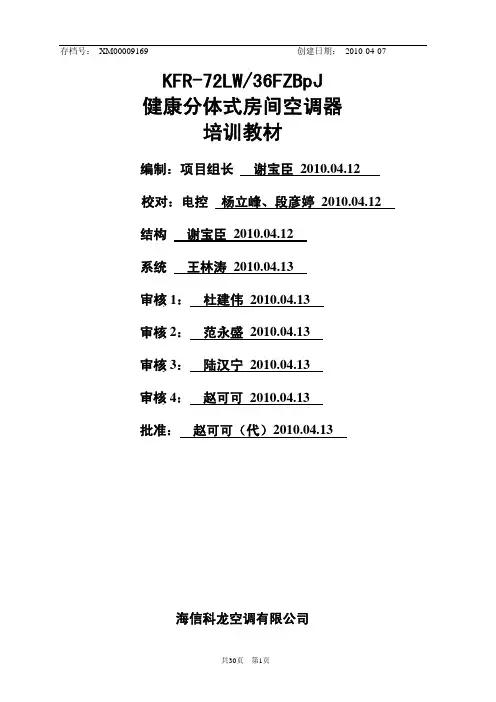

存档号：XM00009169 创建日期： 2010-04-07KFR-72LW/36FZBpJ健康分体式房间空调器培训教材编制：项目组长谢宝臣 2010.04.12校对：电控杨立峰、段彦婷 2010.04.12结构谢宝臣 2010.04.12系统王林涛 2010.04.13审核1：杜建伟 2010.04.13审核2：范永盛 2010.04.13审核3：陆汉宁 2010.04.13审核4：赵可可 2010.04.13批准：赵可可（代）2010.04.13海信科龙空调有限公司目录一、型号商标—————————————————————-----31.1产品型号1.2行销商标1.3一句话卖点二、产品外观图---------------------------------------------3三、主要特点-----------------------------------------------33.1主要功能3.2 技术特点四、衍生关系及通用性---------------------------------------5五、技术参数-----------------------------------------------6六、电控功能介绍-------------------------------------------7七、线路图、电气原理---------------------------------------97.1线路图7.2制冷系统图7.3系统压力图7.4 空调外观尺寸图八、售后服务----------------------------------------------148.1故障显示一览表8.2产品爆炸图及明细8.3 零部件技术规格参数8.4 故障分析及检修流程图一、型号商标1.1产品型号 ： KFR-72LW/36FZBpJ1.2行销商标 ： 海信商标1.3一句话卖点 ：变频节能二、产品外观图2.1 室内机2.2室外机 2.3遥控器三、主要特点:1．直流变频节能环保；2. 辅助电加热设计；3. 外观采用全新设计思路，采用清晰明亮的线条轮廓，使整机显得简洁、时尚。
海信空调基础知识培训资料一、海信空调简介海信空调有限公司是海信集团投资近10亿元人民币，引进目前国际最先进的变频空调生产技术组建的，以生产民用空调为主导产品的现代化企业。
拥有目前世界上最先进的全自动氦检漏装置、焓差实验室、和国内最先进的整机成套检测线，配合按照国际质量认证体系标准建立的质量保证体系，年产空调300万套，被专家评定为目前中国最先进的、规模最大的变频空调生产基地。
二、海信空调荣誉榜海信空调自97年4月份投放市场后迅速赢得市场，并陆续获得以下荣誉：1、全面通过ISO9000、ISO14000、欧共体CE 、澳洲标准GE等认证2、第五届北京国际博览会推荐品牌3、97年中国空调10强龙头企业（《中国轻工报》评选）4、97年全年零投诉（据中国消费者协会投诉信息网对100个大中城市的空调产品进行统计），这是十四年来唯一获得全年无投诉的家电产品5、98—99年中国消费者协会推荐商品6、海信超级变频空调被评为“98国家级重点新产品”称号（KFRP—35GW）7、海信空调被中国商业联合会评为“98全国百家大商场空调十大主导品牌”8、98年服务质量双优品牌9、99年中质协“全国用户满意产品，满意服务品牌”10、中国环境标准产品认证委员会认证的“中国第一号环保空调”11、海信空调被中国工业联合会评为1999—2000市场竞争力第一品牌。
三、企业经营理念核心理念：创造完美、服务社会企业精神：敬人、敬业、创新、高效企业作风：严格要求、雷厉风行发展战略：高科技、高质量、高水平服务、创国际名牌发展目标：国内一流企业、国际知名品牌质量目标：高标准、零缺陷四、空调原理、基本构造及几个主要参数1、制冷原理炎炎夏日，在道路上洒上一些水会感觉很凉快，这是因为水蒸发后从地面和空气中吸收热量所致；同样的道理，注射前用酒精进行皮肤表面消毒时，会感到局部清凉，这也是因为酒精蒸发时从皮肤中吸收热量所致。
因此得出液体蒸发汽化，从环境中吸收热量，使周围变冷；相反，气体在液化时，将热量散发出来，使周围环境变热。
（培训体系）家用变频空调技术培训讲义如何快速更换空调器四通阀A、四通阀的故障原因②压缩机温度过高。
由于制冷剂过量，压缩机温度较高，内部零件过热，甚至出现结构件变形，排气量减少，仍会发生抱轴、线圈绝缘老化等现象，致使工作效率降低甚至失效。
④冷冻机油变质。
由于冷冻机油于压缩机内较高的温度下长时间运转，容易使油色变黄、变深、变浊，冷冻油变质后润滑作用减弱，零件易磨损，且对电机绕组有腐蚀作用，使绝缘电阻下降。
冷冻机油变质后仍会产生碳化，易使毛细管产生脏堵，控制阀部分的细管形成脏堵，造成换向困难，动作慢，有时会发出难闻的气味，油质变稀，出现浓黑色沉淀物。
1）旋转式空调压缩机使用及故障维修A、压缩机搬运及储存过程注意事项①压缩机应该放于室内保存，以免受到风吹雨淋导致外表生锈等情况的发生；②搬运过程中壹定要规范操作，避免导致压缩机碰撞的情况，尤其是用叉车搬运散件的时候壹定要注意固定好压缩机，避免由于碰撞引起压缩机损坏报废；③压缩机不能横放或者倒置；④对于下线退仓压缩机请严密封好吸、回气口，套回接线保护盖且做好不合格记录（下线时间、地点、原因、确认人等）。
B、压缩机的使用条件①制冷剂a、如果制冷剂封入量过多，可能产生以下不良：●长时间停用后，集中于压缩机的冷媒液体过多，启动负荷增大；●液体回流量过多，液压缩（部品磨损、电机烧毁）；●油被制冷剂稀释，润滑不良（部品磨损）；●绝缘电阻下降；●工作能力不稳定；平衡压力增大，启动不良。
b、如果制冷剂过少（泄漏等），可能产生以下不良：●压缩机过热，电机烧毁；●制冷、制热能力不足；●油回流恶化，润滑不良（部品磨损）；●运转中，内保护器可能不动作（电流小）。
②排气压力压缩机排气压力规格：详见技术规格书。
a、如果排气压力超过上限，可能产生下列不良：●轴承负荷过大，润滑不良，运动部件磨损、粘着；●温度上升，过热，绝缘材料劣化，油劣化，电机烧毁，润滑不良；●电流过大，电机烧毁。
b、导致排气压力增大的主要原因有：●系统循环设计不当（冷凝器小）；●冷媒封入量过多；●冷凝器通风量少，风扇停止，风扇网孔堵塞，冷凝器换热能力下降；●外界温度高；●吸入压力大或者排气管路堵塞。
最新卓越管理方案您可自由编辑第二章海信交流变频空调产品第一节KFR-26GW/27BP一、主要通用技术参数1.1 使用条件：环境温度(-15℃～ +45℃)，相对湿度(45% ～ 85%)。
1.2 遥控接收距离： 8 米。
1.3 遥控接收角度：小于80度。
1.4 温度控制精度：±1℃。
1.5 时间误差：小于1%。
1.6 空调器电源为交流220V、50Hz，电源的波动范围(160V～253V)。
1.7 变频控制器符合GB 4706.1-1998、GB 4706.32-2004 家用和类似用途电器的安全要求和GB/T 7725-2004 房间空气调节器的要求。
1.8 振动试验：频率50Hz，加速度2.5g。
1.9 印刷线路板符合GB4588.1和GB4588.2的规定。
1.10电磁兼容性符合国家有关标准要求。
二、显示面板1、高效指示灯：有高效功能高效图标点亮，否则熄灭。
2、睡眠指示灯：有睡眠功能时睡眠图标点亮，否则熄灭。
3、定时指示灯：有定时功能时定时图标点亮，否则熄灭。
4、温度显示：若5秒内设定温度键无动作，显示屏自动显示当前室内温度，当有按键操作设定温度键时，显示屏显示设定温度，显示室内温度时房子图标点亮。
显示设定温度时熄灭。
没有室内温度时显示“—”。
5、频率：频率共分5段，以不同的转动速度代表不同的频率段。
第一段：室外机通电第二段：<40Hz第三段: 40Hz~60 Hz第四段: 60 Hz~80 Hz第五段: 80 Hz~100 Hz第六段:100 Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室内机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。
7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。
三、控制说明3.1 概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3 ……等来表示，这些参数仅用于功能说明，具体参见相关文档。
目录一.型号商标---------------------------------------------------------------------31.1产品型号1.2一句话卖点二.产品外观图---------------------------------------------------------------- 3三.主要特点--------------------------------------------------------------------43.1主要功能3.2 技术特点四.衍生关系及通用性-------------------------------------------------------11五.技术参数-------------------------------------------------------------------11六.电控功能介绍-------------------------------------------------------------15七.线路图、电气原理--------------------------------------------------------237.1线路图7.2电气原理图7.3制冷系统图7.4 PCB 板图八.售后服务-------------------------------------------------------------------298.1故障显示一览表8.2产品爆炸图及明细8.3 零部件技术规格参数8.4 故障分析及检修流程图一、型号商标1.1产品型号 : KFR-26GW/VK-2 KFR-32GW/VK-2 KFR-35GW/VK-2KFR-26GW/VKJ-2 KFR-32GW/VKJ-2 KFR-35GW/VKJ-2 KFR-26GW/VF-1 KFR-35GW/VF-21.2一句话卖点 ：时尚典雅，经济实用。
海信交流变频空调产品培训教材-----------------------作者：-----------------------日期：第二章海信交流变频空调产品第一节 KFR-26GW/27BP一、主要通用技术参数1.1 使用条件：环境温度(-15℃～ +45℃)，相对湿度(45% ～ 85%)。
1.2 遥控接收距离： 8 米。
1.3 遥控接收角度：小于80度。
1.4 温度控制精度：±1℃。
1.5 时间误差：小于1%。
1.6 空调器电源为交流220V、50Hz，电源的波动围(160V～253V)。
1.7 变频控制器符合GB 4706.1-1998、GB 4706.32-2004 家用和类似用途电器的安全要求和GB/T 7725-2004 房间空气调节器的要求。
1.8 振动试验：频率50Hz，加速度2.5g。
1.9 印刷线路板符合GB4588.1和GB4588.2的规定。
1.10电磁兼容性符合国家有关标准要求。
二、显示面板1、高效指示灯：有高效功能高效图标点亮，否则熄灭。
2、睡眠指示灯：有睡眠功能时睡眠图标点亮，否则熄灭。
3、定时指示灯：有定时功能时定时图标点亮，否则熄灭。
4、温度显示：若5秒设定温度键无动作，显示屏自动显示当前室温度，当有按键操作设定温度键时，显示屏显示设定温度，显示室温度时房子图标点亮。
显示设定温度时熄灭。
没有室温度时显示“—”。
5、频率：频率共分5段，以不同的转动速度代表不同的频率段。
第一段：室外机通电第二段：<40Hz第三段: 40Hz~60 Hz第四段: 60 Hz~80 Hz第五段: 80 Hz~100 Hz第六段:100 Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。
7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。
三、控制说明3.1 概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3 ……等来表示，这些参数仅用于功能说明，具体参见相关文档。
第二章海信交流变频空调产品第一节KFR-26GW/27BP一、主要通用技术参数1.1 使用条件：环境温度(-15℃～ +45℃)，相对湿度(45%～85%)。
1.2 遥控接收距离： 8 米。
1.3 遥控接收角度：小于80度。
1.4 温度控制精度：±1℃。
1.5 时间误差：小于1%。
1.6 空调器电源为交流220V、50Hz，电源的波动范围(160V～253V)。
1.7 变频控制器符合GB4706.1-1998、GB4706.32-2004 家用和类似用途电器的安全要求和GB/T 7725-2004 房间空气调节器的要求。
1.8 振动试验：频率50Hz，加速度2.5g。
1.9 印刷线路板符合GB4588.1和GB4588.2的规定。
1.10电磁兼容性符合国家有关标准要求。
二、显示面板1、高效指示灯：有高效功能高效图标点亮，否则熄灭。
2、睡眠指示灯：有睡眠功能时睡眠图标点亮，否则熄灭。
3、定时指示灯：有定时功能时定时图标点亮，否则熄灭。
4、温度显示：若5秒内设定温度键无动作，显示屏自动显示当前室内温度，当有按键操作设定温度键时，显示屏显示设定温度，显示室内温度时房子图标点亮。
显示设定温度时熄灭。
没有室内温度时显示“—”。
5、频率：频率共分5段，以不同的转动速度代表不同的频率段。
第一段：室外机通电第二段：<40Hz第三段: 40Hz~60 Hz第四段: 60 Hz~80 Hz第五段: 80 Hz~100 Hz第六段:100 Hz以上6、故障显示：连续按遥控器上的高效键4次，根据室内机CPU送来的数据在温度区显示故障码，故障码显示时数字闪烁，显示时间为10秒左右。
7、背光：同时按遥控器上的定时开机键和定时关机健，可以打开或关闭显示屏显示。
三、控制说明3.1 概述以下说明中涉及到的参数值，如果固定不可调，则标示为实际的数据；如果可以在EEPROM中进行设定，则使用X1、X2、X3 ……等来表示，这些参数仅用于功能说明，具体参见相关文档。
3.2 应急开关3.2.1按动应急开关一次为开机，再按一次为关机；按自动模式工作，室内控制温度设定为24℃，室内风速设定为自动，风门扫掠。
3.2.2空调器通电后（关机状态下）按住应急开关停留5秒以上，蜂鸣器响三声，控制器进入试运行。
试运行为强制制冷，室内风速设定为高速，风门扫掠，空调运行与室温无关。
3.2.3应急运转中，如接收到遥控信号，则按遥控信号命令运转。
3.4 定时功能3.4.1定时开机：通过遥控器设定定时开机后，空调器进入定时开机状态，设定时间到达后，空调器收到遥控器的信号后按照设定状态开机运行；如果达到设定时间后，空调器仍未收到遥控器发送的信号，空调器自动按照设定状态开机运行。
3.4.2定时关机：通过遥控器设定定时关机后，空调器进入定时关机状态，设定时间到达后，空调器收到遥控器的信号后关机；如果达到设定时间后，空调器仍未收到遥控器发送的信号，空调器自动关机。
3.4.3开关机操作不能取消定时器功能。
3.5 并用节电功能（本机型遥控器无此功能）3.5.1按动遥控器并用节电键，进入节电运行状态，再按动一次该键，功能解除。
3.5.2进入并用节电后，通过调节压缩机运转频率，限制压缩机运转的最大电流，使电流不超过额定设置值。
3.5.3开关机操作不能取消并用节电功能。
3.6 睡眠3.6.1在制热、制冷或除湿方式下，按动遥控器上睡眠键，可以依次启动或取消睡眠功能。
同时显示屏上的睡眠图标相应点亮或熄灭。
3.6.2制热方式下：启动睡眠功能后设定温度在1小时后降低3℃，再运行2小时后降低再降低4℃。
（单冷机除外）3.6.3制冷方式下：启动睡眠功能后设定温度在1小时后升高1℃。
3.6.4默认设定状态为取消睡眠功能，关机操作后取消睡眠功能。
3.6.5睡眠功能有效期为8小时，8小时后空调器自动关机并取消睡眠功能。
3.7 高效运行功能在制热（单冷机除外）、制冷或除湿方式下可设定高效运行，室内风速转为高速风，压缩机以尽可能高的频率运行，如果显示屏可显示频率，显示屏上的频率显示到最大。
运转15分钟后自动恢复原运行状态。
3.8 自动运行模式开机后如果没有人机对话功能，室内风机先在“微风”状态下运转20秒钟后,再确定运转模式；在此期间检测室内温度，为确定运转模式作准备。
首次运行：a. 当T室内-T设定＞3℃时，进入制冷运转模式；b. 当-3℃≤T室内-T设定≤3℃时，进入通风运转模式；c. 当T室内-T设定＜-3℃时，进入制热运转模式（单冷机为通风运转模式）。
首次运行进入制冷或制热模式后，按照以下说明进行模式切换：a. 当T室内-T设定＞3℃时，转为制冷运转模式；b. 当T室内-T设定＜-3℃时，转为制热运转模式（单冷机为制冷运转模式）；c. 不满足以上条件则保持先前的运行状态。
当设定温度改变后，按照以上说明重新进行模式判断；当压缩机停止运行10分钟后，重新进行模式判断。
3.8.1制冷与制热模式的切换：3.8.2制冷→制热翻转运作制冷→制热：压缩机停，50秒后四通阀上电，3分钟后压缩机开。
制热→制冷：压缩机停，50秒后四通阀断电，3分钟后压缩机开。
3.8.3 自动运行时有温度补偿，温度补偿同制冷、制热。
3.9 制冷运行模式 3.9.1温度补偿补偿目的：对室内环境温度的测量更准确补偿原因：1、室内温度的不均匀性，上部温度高，下部温度低。
2、室内温度传感器受室内蒸发器的影响补偿原则：只有当用本体传感器时才进行补偿，当以遥控器上的传感器为准时不进行补偿补偿方法：当压缩机不启动时: T 室=T 测+0.50℃当压缩机启动后的2分钟之内: T 室=T 测+1.0℃ 当压缩机启动2分钟之后: T 室=T 测+1.50℃3.9.2室外风机（室外使用单速风机除外）室外风机转速分3档。
根据室外环境温度来切换室外风机转速。
当进行定频运行时，室外风机强制为高速。
3.9.3室内风机 室外温度（℃）L 补风机速度 H当风速设定为高、中、低风速时按设定风速运行。
当风速设定为自动时，根据室内温差来设定风速大小。
3.9.4防止室内低风速时的凝露及换热不充分当室内风速设定为低风速时，压机功率按低温制冷进行限制，详见9.11部分。
3.9.5 四通阀状态：制冷时处于断电状态切换：首次上电进行制冷时，四通阀立即断电。
由制热转换到制冷时，四通阀由上电状态转换到断电状态需要间隔50秒。
3.9.6 风门控制风门如下图所示3.9.6.1当设定为如图所示的1～6的某个位置时，按设定固定于相应位置。
3.9.6.2当设定为自动时，在3～6之间摆动。
3.9.6.3当设定为扫略时，在1～6之间摆动。
3.9.7防冻结保护3.9.7.1防冻结停机条件：室内热交换器温度小于“防冻结停机温度”时，且维持10秒时，进行防冻结停机。
防冻结停机动作：压缩机停机，室外风机停，室内风机照常运转。
防冻结停机解除条件：当室内热交换器温度升至“防冻结解除温度”时，解除防冻结停机。
3.9.7.2防冻结降频条件：室内热交换器温度低于“防冻结降频温度”时,进行防冻降频。
防冻结降频动作：压缩机按(X1)Hz/S的速率降频；室内外风机运转。
防冻结降频解除条件：室内热交换器升到“防冻结降频温度”后解除防冻结降频。
3.9.7.3防冻结禁升频条件：条件1：当进行防冻结降频时，室内热交换器升到“防冻结降频温度”后。
条件2：在正常运行时，室内热交换器达到“防冻结禁升频温度”时。
以上两个条件任一满足就进入防冻结禁升频状态。
防冻结禁升频动作：压缩机维持在当前频率，根据情况可降，但不能升。
室内外风机运转。
防冻结禁升频解除条件：室内热交换器升到“防冻结解除温度”后，解除防冻结禁升频状态3.9.7.4三者的优先关系：防冻结停机最优先，防冻结降频次之，最后是防冻结禁升频。
3.9.8压缩机排气温度过高保护3.9.8.1压机排气停机保护条件：压机排气温度大于等于X1℃，且维持20秒时，进行压机排气停机保护。
压机排气停机保护动作：以室内显示屏、外机指示灯进行提示，压缩机停机。
压机排气停机保护解除条件：当压机排气温度降到小于X7℃时，解除压机排气停机保护。
3.9.8.2压机排气降频条件：压机排气温度大于等于X4℃时,进行压机排气降频。
压机排气降频动作：压缩机按下列条件不同的速率降频。
室内外风机运转。
压机排气降频解除条件：压机排气温度降到小于X4℃后解除压机排气降频。
3.9.8.3压机排气禁升频条件：条件1：当进行压机排气降频时，压机排气温度降到小于X4℃后。
条件2：在正常运行时，压机排气温度达到X5℃时。
以上两个条件任一满足就进入压机排气禁升频状态。
压机排气禁升频动作：压缩机维持在当前频率，根据情况可降，但不能升。
室内外风机运转。
压机排气禁升频解除条件：压机排气温度降到小于X6℃后，解除压机排气禁升频状态。
3.9.8.4三者的优先关系：压机排气停机保护最优先，压机排气降频次之，最后是压机排气禁升频。
3.9.9制冷过电流保护：制冷电流保护降频电流值 制冷电流保护停机电流值制冷电流保护禁升频电流值 制冷电流保护解除电流值3.9.9.1过电流保护条件：电流大于等于“制冷电流保护停机电流值”，且维持10秒时，进行过电流保护。
过电流保护动作：以室内显示屏、室外指示灯进行提示，压缩机停机。
过电流保护解除条件：当电流降至小于“制冷电流保护解除电流值”时，解除过电流保护。
3.9.9.2过电流降频条件：电流大于等于“制冷电流保护降频电流值”时,进行过电流降频。
过电流降频动作：压缩机按(X1)Hz/S的速率降频。
室内外风机运转。
过电流降频解除条件：电流降到小于“制冷电流保护降频电流值”后解除防过电流降频。
3.9.9.3过电流禁升频条件：条件1：当进行过电流降频时，电流降到小于“制冷电流保护降频电流值”后。
条件2：在正常运行时，电流达到“制冷电流保护禁升频电流值”时。
以上两个条件任一满足就进入过电流禁升频状态。
过电流禁升频动作：压缩机维持在当前频率，根据情况可降，但不能升。
室内外风机运转。
过电流禁升频解除条件：电流降到小于“制冷电流保护解除电流值”后，解除过电流禁升频状态。
三者的优先关系：过电流保护最优先，过电流降频次之，最后是过电流禁升频。
3.9.10室外环境温度对压缩机运行电流的限制室外温度分为三个区域，如下图所示：各区的定义：高温区：T≥X4℃室外环境＜X4℃过渡区2：X3℃≤T室外环境＜X3℃中温区：X2℃≤T室外环境＜X2℃过渡区1：X1℃≤T室外环境低温区：T室外环境＜X1℃说明：从哪个区进入过渡区则仍然归为那个区，若室外机上电复位后室外环境温度处于过渡区则分别归为相应的较低温度区。
在上述各温度区内各电流保护值如下表所示：其中：COOL_A_P_L_HT、COOL_A_P_LM_HT、COOL_A_P_M_HT、COOL_A_P_H_HT、COOL_A_P_LM_MT、COOL_A_P_LM_LT由存储器设置。
