变频空调器原理及故障维修培训教材

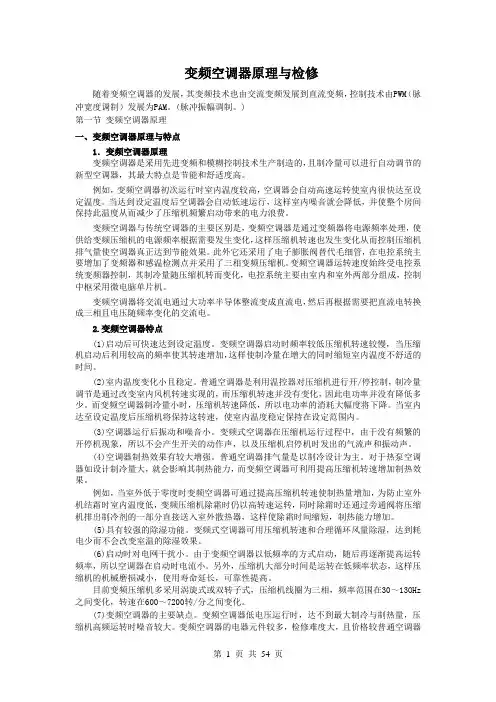

变频空调器原理与检修随着变频空调器的发展，其变频技术也由交流变频发展到直流变频，控制技术由PWM（脉冲宽度调制）发展为PAM。

(脉冲振幅调制。

)第一节变频空调器原理一、变频空调器原理与特点1．变频空调器原理变频空调器是采用先进变频和模糊控制技术生产制造的，且制冷量可以进行自动调节的新型空调器，其最大特点是节能和舒适度高。

例如，变频空调器初次运行时室内温度较高，空调器会自动高速运转使室内很快达至设定温度。

当达到设定温度后空调器会自动低速运行，这样室内噪音就会降低，并使整个房间保持此温度从而减少了压缩机频繁启动带来的电力浪费。

变频空调器与传统空调器的主要区别是，变频空调器是通过变频器将电源频率处理，使供给变频压缩机的电源频率根据需要发生变化，这样压缩机转速也发生变化从而控制压缩机排气量使空调器真正达到节能效果。

此外它还采用了电子膨胀阀替代毛细管，在电控系统主要增加了变频器和感温检测点并采用了三相变频压缩机。

变频空调器运转速度始终受电控系统变频器控制，其制冷量随压缩机转而变化，电控系统主要由室内和室外两部分组成，控制中枢采用微电脑单片机。

变频空调器将交流电通过大功率半导体整流变成直流电，然后再根据需要把直流电转换成三相且电压随频率变化的交流电。

2.变频空调器特点(1)启动后可快速达到设定温度。

变频空调器启动时频率较低压缩机转速较慢，当压缩机启动后利用较高的频率使其转速增加，这样使制冷量在增大的同时缩短室内温度不舒适的时间。

(2)室内温度变化小且稳定。

普通空调器是利用温控器对压缩机进行开/停控制，制冷量调节是通过改变室内风机转速实现的，而压缩机转速并没有变化，因此电功率并没有降低多少。

而变频空调器制冷量小时，压缩机转速降低，所以电功率的消耗大幅度将下降。

当室内达至设定温度后压缩机将保持这转速，使室内温度稳定保持在设定范围内。

(3)空调器运行后振动和噪音小。

变频式空调器在压缩机运行过程中，由于没有频繁的开停机现象，所以不会产生开关的动作声，以及压缩机启停机时发出的气流声和振动声。

变频空调原理与故障维修方法全套一、变频与定频对比序号项目常规空调变频空调1适应负荷的能力不能自动适应负荷变化压机频率50HZ自动适应负荷的变化压机频率20HZ-100HZ2温控精度开/关控制,温度波动范围达2℃降频控制,温度波动范围IoC以内3启动性能启动电流大于额定电流软启动，启动电流很小4节能性开/关控制，不省电自动以低频维持，省电30%5低电压运转性能180V以下很难运转低至150V也可正常运转6制冷、制热速度慢快7低温制热效果0℃以下效果差-IO o C时效果仍好8化霜性能差准确而快速，只需常规空调一半的时间9保护功能简单全面二、变频空调的分类(1)交流变频空调：压缩机电机采用交流异步电机。

(2 )直流变频空调：压缩机电机采用永磁直流无刷电机。

直流变频空调又分普通直流变频和全直流变频：0普通直流变频空调(ID ):只有压缩机采用直流电机，室内外风扇电机为交流异步电机，一般采用毛细管节流0全直流变频空调(3D ):压缩机与室内外风扇均为直流无刷电机，大多采用电子膨胀阀节流n n 直流变频从控制方式上又分为120。

方波控制和180。

正弦波控制。

注1 :从概念上来说是不确切的，因为直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。

注2 : 360。

的说法和180。

实际是一样的。

度并不是几何中的角度，而是衡量电子元器件工作状态的参数。

普通直流变频空调控制技术，压缩机转一圈，给它施加驱动力方向变化六次。

矢量180度直流变频控制技术，实现了恒转矩驱动，即压缩机运转一圈的过程中驱动力时时刻刻与转子转动方向保持一致。

三、变频空调控制功能及室外电控零件介绍四、变频空调接线介绍五、变频机运行环境1.1模式适应性制冷运行一一o℃ ~ 52℃ ,外侧47。

C以上，空调器能运行，但运行在比较低的频率下，制冷量很小。

运行过程出现一些保护性停机属于正常现象。

变频空调维修技术大师必修课一、壁挂式变频空调器的电路分析1．变频空调器的总体框图分体壁挂式变频空调器的总体框图如图8-13所示。

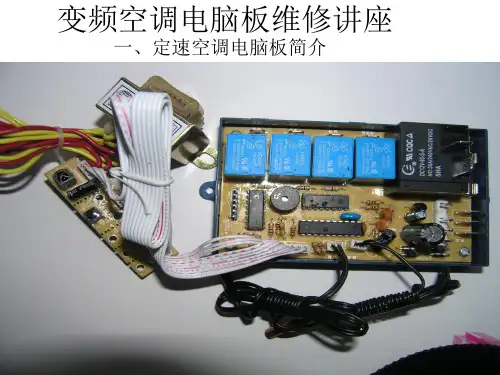

2．室内机控制电路美的系列变频空调器室内机控制系统采用高性能微处理器μPD780021，实现对室内温度、蒸发器温度、遥控器信号的接收、室内机风扇电机、导风叶片电机、蜂鸣器、显示面板的控制以及与室外机的通信。

(1)交直流供电电路图8-14所示是交直流供电电路。

220V交流电压经保险丝FSl、压敏电阻ZNR1、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

T1是将220V电压变成低压的降压变压器，它输出两组约13V的交流低压，分别送到两个整流电路中。

DBO1是桥式整流电路，它的输出经C8、C35滤波后为换气电机供电。

换气扇电机受微处理器2脚的控制。

室内机风扇电机受微处理器1脚的控制。

该脚的输出信号经Q4去驱动晶闸管IC11中的发光二极管，晶闸管导通，220V交流电压经IC11的7、8脚为风扇电机供电。

微处理器通过对晶闸管导通角的控制实现对风扇速度的控制。

图8-15所示是+12V、+15V供电电路。

来自变压器Tl次级的13V交流电压加到桥式整流堆DB02上，DB02的输出电压经C9、C33滤波后加到三端稳压器IC4 (7812)的1脚，经稳压后由3脚输出+12V电压，给继电器、电机等供电。

12V输出电压再经5v 三端稳压器IC5 (7805)处理后输出5v电压，为微处理器、复位电路等部分供电。

2)主控微处理器电路图8-16所示是主控微处理器电路。

780021是一款具有64个引脚的大规模集成电路。

(3)温度检测电路室内温度及室内机蒸发器管路的温度传感信号送到主控微处理器芯片的41、40脚，如图8-16所示。

(4)遥控接收和显示电路图8-17所示是遥控接收和显示电路。

遥控器发射出红外信号后，由室内接收头接收遥控信息并送入微处理器的55脚，微处理器确认收到的信号正确后输出脉冲信号，蜂鸣器响一次。
