多联机空调部件功能、控制逻辑与故障处理一、多联机系统主要部件组成与功能序号1：压缩机使用涡旋压缩机，可以配合1台或2 台定速涡旋压缩机的启停，在同一个制冷系统内进行多级容量控制，从而满足对室内机的单独或线性控制。
序号2：排气单向阀防止突然停机时，冷凝器中的冷媒倒灌冲击压缩机的涡旋盘；当只开变频压缩机时，防止高温高压冷媒冲入定速压缩机中。
序号3油分离器高温高压气态冷媒与润滑油小液滴的混合物，高速冲击油分离器内壁；经过离心式分离，气态冷媒从出管排出，液态润滑油沉积于油分离器底部。
其中一部分液态润滑油通过回油毛细管进入各个压缩机的回气管，其它润滑油通过油平衡管至相并联的室外机中。
序号4：油平衡单向阀防止主从机中的高温高压润滑油互相冲撞；当只开主机时，防止润滑油进入从机的油分离器。
序号5：回油毛细管使油分离器中的润滑油回到各个压缩机的回气管中，再吸至各压缩机中，以保证压缩机的供油量。
序号6：高压储液罐储存冷凝罐的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。
序号7：气液分离器对低压侧冷媒进行气液分离，防止液态冷媒进入压缩机，造成压机液击；序号8：低压罐气平衡模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。
序号9气平衡管在模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。
电子膨胀电子膨胀阀可以调节流量，可以结合过热程度来决定阀门的开度多少,从而有效的调节进入到蒸发器内的制冷剂量有多少,让铜管内部的冷媒和蒸发器内部的热负荷能够匹配。
其它常见的部件有：室外风机：当室外环境温度高于设定温度（27度），运行高风；当室外环境温度低于25℃或室内能力需求较小时，运行低风；当室外环境温度低于15℃，室外风机按低温制冷运行，随T3 温度（冷凝器出口温度）在低风档与停风机之间切换。
高压开关：当高压高于设定压力则保护，当高压低于低压设定压力则恢复；低压开关：当低压低于设定压力则保护（0.03MPa）保护，当低压高于 0.10MPa 恢复。

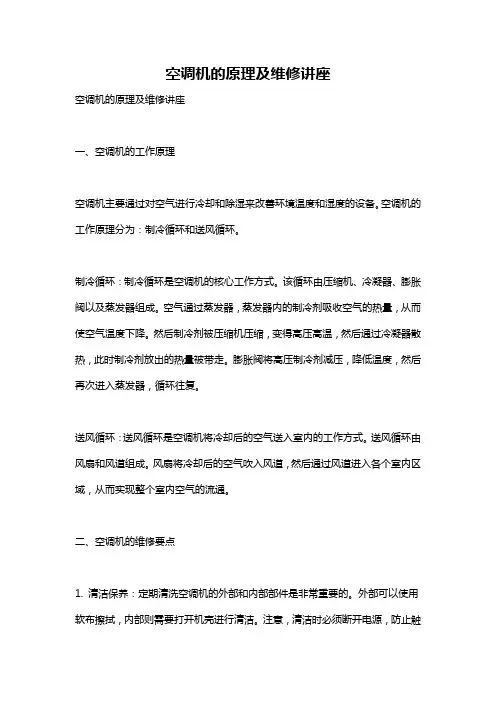

空调机的原理及维修讲座空调机的原理及维修讲座一、空调机的工作原理空调机主要通过对空气进行冷却和除湿来改善环境温度和湿度的设备。
空调机的工作原理分为：制冷循环和送风循环。
制冷循环：制冷循环是空调机的核心工作方式。
该循环由压缩机、冷凝器、膨胀阀以及蒸发器组成。
空气通过蒸发器，蒸发器内的制冷剂吸收空气的热量，从而使空气温度下降。
然后制冷剂被压缩机压缩，变得高压高温，然后通过冷凝器散热，此时制冷剂放出的热量被带走。
膨胀阀将高压制冷剂减压，降低温度，然后再次进入蒸发器，循环往复。
送风循环：送风循环是空调机将冷却后的空气送入室内的工作方式。
送风循环由风扇和风道组成。
风扇将冷却后的空气吹入风道，然后通过风道进入各个室内区域，从而实现整个室内空气的流通。
二、空调机的维修要点1. 清洁保养：定期清洗空调机的外部和内部部件是非常重要的。
外部可以使用软布擦拭，内部则需要打开机壳进行清洁。
注意，清洁时必须断开电源，防止触电危险。
2. 更换或清洗过滤网：空调机的过滤网主要用于过滤空气中的粉尘和污染物，防止其进入空调机内部。
过滤网的清洗频率因环境而异，但一般建议每个月进行一次清洗或更换。
3. 注意电气部件：空调机内部的电气部件非常关键，包括压缩机、风扇、电线等。
定期检查这些部件的工作状态是否正常，确保电线连接牢固。
4. 清洗冷凝器：冷凝器是空调机的散热部件，清洗冷凝器能够提高空调机的散热效果，保证其制冷效果。
可用细软刷子或压缩空气将冷凝器上的灰尘和污垢清除干净。
5. 定期维修保养：空调机需要定期维修保养，特别是一些关键部件，如压缩机和制冷剂。
定期检查制冷剂的质量和压力，确保系统运行正常。
若出现异常情况，应及时寻求专业维修人员的帮助。
三、空调机的常见故障及解决方法1. 制冷效果不好：如果空调机制冷效果不佳，可能是由于制冷剂不足导致的。
这时需要找专业人员添加制冷剂，并检查制冷剂的流量和压力是否正常。
2. 制冷剂泄漏：制冷剂泄漏会导致制冷效果下降。

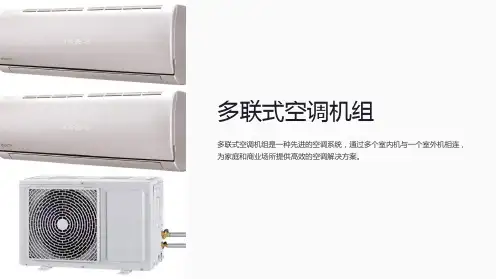

多联机的原理特点、故障分析及使用技巧多联机俗称“一拖多”，多联机系统是一台室外机连接多台室内机，每台室内机可以顶楼自由地运转/停止、或群组、或集中等控制。
它由制冷剂管路连接的室外机和室内机室内构成，室外机由室末端换热器、压缩机和其他制冷剂附件组成；室内机由风机和直接蒸发器等组成。
一台室外机通过管路能够向若干个室内机输送液体，通过控制压缩机的制冷剂循环量和进入室内各个换热器的制冷剂数据业务，同时适时地满足室内冷热负荷要求。
<b>1多联机系统的组织工作原理：室内温度传感器控制室内机制冷剂管道上的电子膨胀阀，通过制冷剂财务压力的变化，对室外机的制冷压缩机进行变频调速控制或改变压缩机的运行台数、工作气缸数、节流阀开度等，使系统的制冷流量变化，达到制冷或制热两种方式随负荷变化而改变供冷量或供热量的目的。
<b>2多联机系统的特点：节能效果显着：多联机系统可以根据系统制冷负荷变化自动调节压缩机转速，改变制冷剂流量，保证不高机组以较高的效率运行。
部分负荷运行时能耗下降，全年运行费用降低。
节省建筑空间：多联机系统采用的标准型室外机一般设置在屋顶，不需要占用建筑面积。
多联机系统的接管只有制冷剂管和凝结水管，且冷却剂管路布置灵活，与水系统相比，在满足相同室内吊顶高度的情况下，采用多使用联机系统可以减小建筑层高，降低建筑造价。
施工安装方便、运行可靠：与集中式空调水系统比较，多联机系统施工现场工作量小得多，施工周期短，十分适合青年人情况，系统的环节少，系统运行管理安全可靠。
<b> 3满足房间内不同工况的房间使用要求：多联机系统组合方便、灵活，可以根据不同的使用要求组织系统，各有不同保证不同工况房间的使用要求。
对于热回收多联机系统来说，一个系统内，部分室内机在制冷的同时，另一部分室内机可以供热运行。
在冬季多联机系统可以实现内区供冷，外区供热，把古西赫的热量转移到外区，充分利用能源，降低能耗，满足不同区域的空调要求。
多联机工作原理及维修方法一、多联机工作原理1. 多联机的定义多联机是指一个主控机连接多台从机进行联动配合，以实现更大规模的工作任务。
多联机系统可以通过网络、串口、并口等方式与不同设备进行连接，实现数据共享、任务分配等功能。
多联机在工业自动化、智能家居、物联网等领域有着广泛的应用。
2. 多联机的工作原理多联机系统通常由一个主控机和多个从机组成，主控机负责协调和管理整个系统的工作，从机根据主控机的指令执行相应的任务。
主控机和从机之间通过通讯接口进行数据交换，以实现信息传输和控制功能。
多联机系统的工作原理可以简单描述为以下几个步骤：（1）主控机发送指令：主控机根据任务需求生成控制指令，并通过通讯接口发送给从机。
（2）从机接收指令：从机接收到主控机发送的指令，并根据指令执行相应的动作或操作。
（3）从机反馈状态：从机执行任务完成后，通过通讯接口将执行结果反馈给主控机。
（4）主控机处理反馈：主控机接收从机反馈的状态信息，根据信息处理结果，调整任务执行策略。
通过以上步骤，多联机系统可以实现多台设备的协同工作，提高工作效率和生产能力。
3. 多联机的优势多联机系统具有以下优势：（1）灵活多样的连接方式：多联机可以通过不同的连接方式与设备进行联接，满足不同场景的需求。
（2）高效的协同工作：多联机系统可以实现多台设备的协同工作，提高工作效率和生产能力。
（3）便捷的管理和控制：主控机可以实现对从机的远程管理和控制，方便用户进行统一管理。
二、多联机的维修方法多联机系统由于涉及多台设备之间的联动，故在维修过程中需要特别注意操作规范，以避免对整个系统造成损坏或故障。
以下是多联机系统常见故障及维修方法：1. 通讯故障通讯故障是多联机系统中比较常见的问题，通常表现为主控机无法与从机进行通讯，导致任务执行受阻。
通讯故障的原因可能是通讯接口连接不良、通讯协议不一致等。
维修方法：（1）检查通讯接口连接：确保通讯接口连接牢固，没有松动或接触不良。

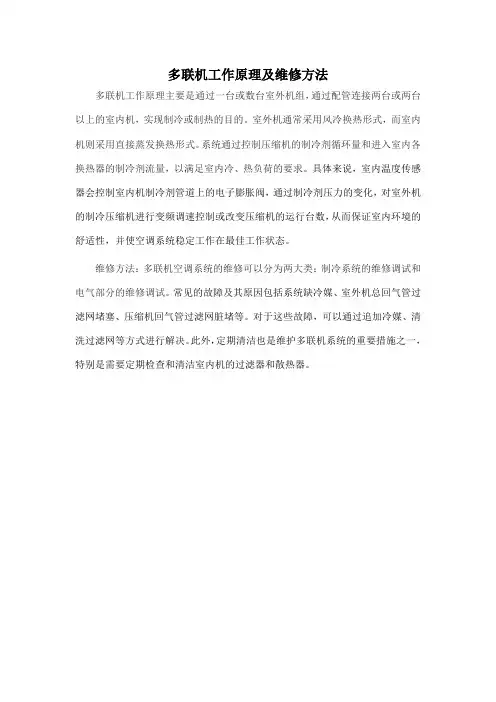

多联机工作原理及维修方法
多联机工作原理主要是通过一台或数台室外机组，通过配管连接两台或两台以上的室内机，实现制冷或制热的目的。
室外机通常采用风冷换热形式，而室内机则采用直接蒸发换热形式。
系统通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，以满足室内冷、热负荷的要求。
具体来说，室内温度传感器会控制室内机制冷剂管道上的电子膨胀阀，通过制冷剂压力的变化，对室外机的制冷压缩机进行变频调速控制或改变压缩机的运行台数，从而保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。
维修方法：多联机空调系统的维修可以分为两大类：制冷系统的维修调试和电气部分的维修调试。
常见的故障及其原因包括系统缺冷媒、室外机总回气管过滤网堵塞、压缩机回气管过滤网脏堵等。
对于这些故障，可以通过追加冷媒、清洗过滤网等方式进行解决。
此外，定期清洁也是维护多联机系统的重要措施之一，特别是需要定期检查和清洁室内机的过滤器和散热器。
