格力家用空调维修技术培训课件
客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。
修复后，故障排除。
室内机管路出墙处漏水，说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。
可把出水管从出墙处截断，重新接一个出水管。
也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处；然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起。
故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。
故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析，逐一地排除故障。
格力空调服务组培训资料
格力空调客户服务中心投诉组新员工培训资料政策类1.格力空调包修政策？答案：2005年1月1日起家用空调整机包修6年；商用空调包修18个月2.格力空调包换政策？答案：产品自出售之日起15日内，发生主要性能故障，不能正常工作的，可以换机（按购机发票日期计算，非安装日期或使用日）；按国家规定的三包期限，在包修期内，主要性能故障连续维修二次，不能正常工作的，可以换机，并按国家三包规定，重新起算包修期限（仅限更换部分）。
3.国家三包的规定退换机中，主要性能发生故障，“主要性能”包括什么？答案：主要性能故障指压缩机故障、换热器内漏等；主要性能故障以格力空调指定服务单位检测结果为准。
3.1.2011年1月1日购买的直流变频空调属产品质量问题的一年内保换。
3.2.2012年1月1日购买的I系列、U系列、睡梦宝Ⅱ代直流变频空调属产品质量问题的二年内保换。
4.遥控器的保修是多长时间？答案：保修期六年。
5.格力空调包退政策？答案：按国家规定的三包期限，符合下列条件，而且用户拒绝维修或换机时，可以退机。
产品自出售之日起10日内，发生主要性能故障，如压缩机故障、换热器内漏等，可以退机；自售出之日起一年以内，连续两次以上仍无法修好（指主要性能）用户坚持退机的）。
6.格力空调退机折旧费计算？答案：对于不符合退机条件，但用户坚持要求退机的，自购机之日起，按国家三包规定每日核收0.1%天折旧费，其中应当扣除维修占用和待修的时间。
7.格力家用空调是否免费安装？答案：格力家用空调（包括分体式、立柜式、吊顶式、天井式空调）均实行免费安装，如要加长连接管或支架的话需要另行收费。
无有效发票或有效购买凭证，无安装凭证、无条形码的，不予免费安装。
8.丢失发票的机器还享受包修吗？答案:按国家规定，无有效凭证的机器不予享受包修政策，格力规定按出厂日期的次月1日计算保修日期。
9.格力空调投诉电话是多少？答案：格力空调北京投诉电话为：010-，全国服务电话珠海投诉电话为：0756-，商用空调客服电话：配件库电话：、技术组电话（传真机）国美派工：国美客服电话大中客服电话京东商城客服电话10．产品在包修期内，用户私自拆机或找外面的人员维修过没修好，能享受免费包修吗？答案：不能享受免费包修。

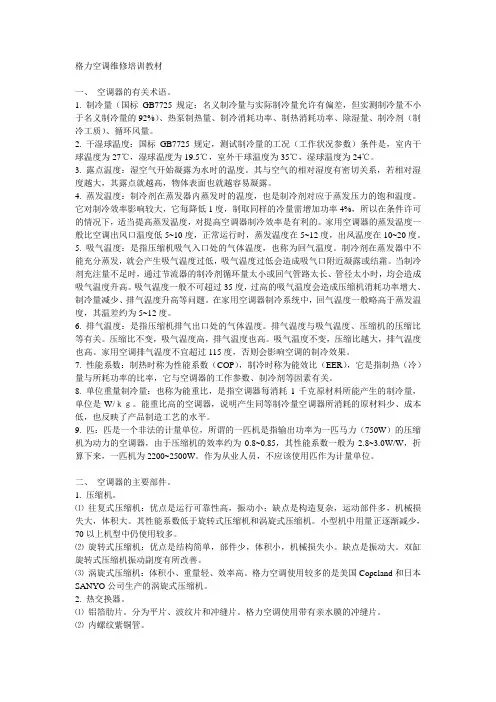

格力空调维修培训教材
格力空调维修培训教材一、空调器的有关术语。
1. 制冷量（国标GB7725规定：名义制冷量与实际制冷量允许有偏差，但实测制冷量不小于名义制冷量的92%）、热泵制热量、制冷消耗功率、制热消耗功率、除湿量、制冷剂（制冷工质）、循环风量。
2. 干湿球温度：国标GB7725规定，测试制冷量的工况（工作状况参数）条件是，室内干球温度为27℃，湿球温度为19.5℃，室外干球温度为35℃，湿球温度为24℃。
3. 露点温度：湿空气开始凝露为水时的温度。
其与空气的相对湿度有密切关系，若相对湿度越大，其露点就越高，物体表面也就越容易凝露。
4. 蒸发温度：制冷剂在蒸发器内蒸发时的温度，也是制冷剂对应于蒸发压力的饱和温度。
它对制冷效率影响较大，它每降低1度，制取同样的冷量需增加功率4%，所以在条件许可的情况下，适当提高蒸发温度，对提高空调器制冷效率是有利的。
家用空调器的蒸发温度一般比空调出风口温度低5~10度，正常运行时，蒸发温度在5~12度，出风温度在10~20度。
5. 吸气温度：是指压缩机吸气入口处的气体温度，也称为回气温度。
制冷剂在蒸发器中不能充分蒸发，就会产生吸气温度过低，吸气温度过低会造成吸气口附近凝露或结霜。
当制冷剂充注量不足时，通过节流器的制冷剂循环量太小或回气管路太长、管径太小时，均会造成吸气温度升高。
吸气温度一般不可超过35度，过高的吸气温度会造成压缩机消耗功率增大、制冷量减少、排气温度升高等问题。
在家用空调器制冷系统中，回气温度一般略高于蒸发温度，其温差约为5~12度。
6. 排气温度：是指压缩机排气出口处的气体温度。
排气温度与吸气温度、压缩机的压缩比等有关。
压缩比不变，吸气温度高，排气温度也高。
吸气温度不变，压缩比越大，排气温度也高。
家用空调排气温度不宜超过115度，否则会影响空调的制冷效果。
7. 性能系数：制热时称为性能系数（COP），制冷时称为能效比（EER），它是指制热（冷）量与所耗功率的比率，它与空调器的工作参数、制冷剂等因素有关。
格力培训教程PPT课件：售后技术通知培训
20:32:21
（2）按下图所示，将插头直接拔出插座，完成断电操作。
20:32:21
b 强制退出方式：按下图所示直接将插头从插座拔出，迅速完成 断电。
20:32:21
5、耦合器插座、插头使用过程中禁止以下错误码操作行为
（1）对旋转未到位的插头，严禁用力往外拔插头，会致使插头内部 的插套损坏。（2）需拔出插头时，需按住大的解锁按钮，然后往箭 头所示反方向进行旋转，严禁在不按住解锁按钮的情况下直接往外 拔插头。 （3）在旋转过程中，若遇到不顺畅的阻滞感（类似卡住或有阻碍异 常）时，请不要强行继续旋转，需退回原位拔出后再次进行插入， 若情况仍存在请更换插座。
20:32:21
回油弯在连接管中的形状请参照下图：
图一：室外机高于室内机示意 图二：室内机高于室外机示意图
20:32:21
2、排除空气 要求网点统一使用真空泵连接系统进行排空，操作方法及要求请 参见随机的安装使用说 明书，严禁使用自身冷媒排空方法(R22 冷媒标准管长除外)。 3、追加冷媒流程 抽真空后追加冷媒必须按称重定量方式且在机器未运行的情况下 进行，禁止在开机过程、低压侧追加，减少液态冷媒对压缩机润 滑系统冲刷影响，不同冷量机型冷媒追加量见下 附表1、2 或参见随机说明书。
20:32:21
第二步：按下图所示，将插头安箭头指示方向（顺时针）旋转， 使解锁钮旋转至第二凹槽处（红色●标记处），解锁钮自动弹出 并锁定，接通操作完成。
20:32:21
第三步：产品断电操作步骤，提供a b 两种断电方式方便用户选择。 a 正常退出方式： （1）按下图所示，按下解锁钮，按插座上箭头指示反方向（逆时 针）旋转，使插头解锁钮旋转至第一凹槽处（红色○标记处）。
20:32:21
（2）按下图所示，将插头直接拔出插座，完成断电操作。
20:32:21
b 强制退出方式：按下图所示直接将插头从插座拔出，迅速完成 断电。
20:32:21
5、耦合器插座、插头使用过程中禁止以下错误码操作行为
（1）对旋转未到位的插头，严禁用力往外拔插头，会致使插头内部 的插套损坏。（2）需拔出插头时，需按住大的解锁按钮，然后往箭 头所示反方向进行旋转，严禁在不按住解锁按钮的情况下直接往外 拔插头。 （3）在旋转过程中，若遇到不顺畅的阻滞感（类似卡住或有阻碍异 常）时，请不要强行继续旋转，需退回原位拔出后再次进行插入， 若情况仍存在请更换插座。
20:32:21
回油弯在连接管中的形状请参照下图：
图一：室外机高于室内机示意 图二：室内机高于室外机示意图
20:32:21
2、排除空气 要求网点统一使用真空泵连接系统进行排空，操作方法及要求请 参见随机的安装使用说 明书，严禁使用自身冷媒排空方法(R22 冷媒标准管长除外)。 3、追加冷媒流程 抽真空后追加冷媒必须按称重定量方式且在机器未运行的情况下 进行，禁止在开机过程、低压侧追加，减少液态冷媒对压缩机润 滑系统冲刷影响，不同冷量机型冷媒追加量见下 附表1、2 或参见随机说明书。
20:32:21
第二步：按下图所示，将插头安箭头指示方向（顺时针）旋转， 使解锁钮旋转至第二凹槽处（红色●标记处），解锁钮自动弹出 并锁定，接通操作完成。
20:32:21
第三步：产品断电操作步骤，提供a b 两种断电方式方便用户选择。 a 正常退出方式： （1）按下图所示，按下解锁钮，按插座上箭头指示反方向（逆时 针）旋转，使插头解锁钮旋转至第一凹槽处（红色○标记处）。
20:32:21
格力空调培训资料(故障代码)
空调器基础知识一、空调器概述1.空调器的功能●调节温度：在夏季，人体感觉较舒适的温度在20-27℃；冬季在16-22℃。
空调器有制冷、制热及温度控制功能，能将温度控制在较理想的温度值范围。
但室内外温差不宜太大，否则易感冒，可参照以下公式设定：房间温度=22℃+1/3（室外温度-21℃）●调节湿度：空气过于潮湿或干燥都会使人感到不舒适，相对湿度在30%-70%之间，50%以上的人会感到舒适。
空调器在制冷过程中，伴有除湿作用。
在制冷时，空气中的水蒸气遇到温度低于露点的翅片表面时，会凝结成液态水，顺翅片流到接水盘内被排出室内。
如此循环，室内空气中的水蒸气含量逐渐减少，实现除湿的作用。
●净化空气：空调器净化空气的方法有空气过滤网、换新风、利用活性碳吸附和吸收空气中的微尘。
起到除尘、净化空气的作用。
●增加空气负离子浓度，空气中带电微粒的浓度大小，也会影响人体舒适度，因此在空调器上安装空气负离子发生器，可获得较好的空气调节效果。
2.空调器的种类：●按制冷量大小可分为大型、中型、小型空调器。
●按主要功能可分为冷风型、热泵型、电热冷风型、热泵辅助电热型、变频式模糊空调。
●按结构形式分为：a、整体式或窗式，其代号为C；b、分体式，其代号为F。
其中分体式又分为分体挂壁式（用G表示）、落地式或柜式（用L表示）、吊顶式（用D表示）、天井式或嵌入式（用T表示）。
3.空调器的有关术语●制冷量：空调器进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量，常用单位为W（KW）。
●制热量：空调器进行制热运行时，单位时间内送入密闭空间、房间或区域内的热量，常用单位为W（KW）。
●制冷消耗功率：空调器在制冷运行时所消耗的总功率，单位：W（KW）。
●制热消耗功率：空调器在制热运行时所消耗的总功率，单位：W（KW）。
●性能系数：空调器的性能系数（制热时称性能系数，用COP表示；制冷时称能效比，用EER表示。
）是指空调器在制冷（热）循环中所产生的制冷（热）量与产生该制冷（热）量所消耗功率之比，单位W/W。
格力空调培训ppt课件
•两个概念 系统（制冷循环系统、电气控制系统、通风系统） 控制（开环控制、闭环或反馈控制）
•三种方法 顺推法、逆推法、排除法
格力家用空调基本知识介绍
排除法：通过对可能存在的疑点逐步进行排查。如机器效
果不好，存在整机有漏点，就要用肥皂泡沫一节一节去排 除，查出漏点。
逆推法：按空调工作原理，分析形成故障的原因，后根据
格力家用空调基本知识介绍
三、几种常见故障处理
空调的制冷、制热效果差
现有空调制冷、热效果差的原因： （1）：空调的选型； （2）：空调安装缺陷（如：抽空没做到位、安
装位置不正确等）； （3）：空调的自然故障。
1、空调的选型：
格力家用空调基本知识介绍
空调的选型小、房间大，将使空调无法达到用户所 需的设定温度，同时由于空调使用时间长，会加大用户 投诉（制冷、制差），用电量大的现象。如果空调的选 型偏大，会造成空调频繁开停机，同时也造成能源浪费， 而以上两种情况都会缩短压缩机的使用寿命；
之前的分析去检测对应的部件或状态。如整机运行10分钟 自动进入防冻结，根据防冻结进入条件，一定是内管温不 对，检查内机管温。
顺推法：根据看到的现象推断出可能发生存在的故障可能。
如看到管路有瘪的情况，就会可能出现形成二次节流，有 冷凝水流出、有节流声响、出现空调效果不好。
格力家用空调基本知识介绍
在维修空调时要养成一个良好的习惯：
故障.
10
格力家用空调基本知识介绍
2、空调安装与效果：
2.1、空调抽真空与空调效果的关系；
空调不抽真空，或抽真空不干净，都会导致系统内的 冷媒不纯，而使系统的压力及温度失调（现在变频空调绝大 部分所使用的是R410a冷媒）。这将直接使空调的制冷、热
•三种方法 顺推法、逆推法、排除法
格力家用空调基本知识介绍
排除法：通过对可能存在的疑点逐步进行排查。如机器效
果不好，存在整机有漏点，就要用肥皂泡沫一节一节去排 除，查出漏点。
逆推法：按空调工作原理，分析形成故障的原因，后根据
格力家用空调基本知识介绍
三、几种常见故障处理
空调的制冷、制热效果差
现有空调制冷、热效果差的原因： （1）：空调的选型； （2）：空调安装缺陷（如：抽空没做到位、安
装位置不正确等）； （3）：空调的自然故障。
1、空调的选型：
格力家用空调基本知识介绍
空调的选型小、房间大，将使空调无法达到用户所 需的设定温度，同时由于空调使用时间长，会加大用户 投诉（制冷、制差），用电量大的现象。如果空调的选 型偏大，会造成空调频繁开停机，同时也造成能源浪费， 而以上两种情况都会缩短压缩机的使用寿命；
之前的分析去检测对应的部件或状态。如整机运行10分钟 自动进入防冻结，根据防冻结进入条件，一定是内管温不 对，检查内机管温。
顺推法：根据看到的现象推断出可能发生存在的故障可能。
如看到管路有瘪的情况，就会可能出现形成二次节流，有 冷凝水流出、有节流声响、出现空调效果不好。
格力家用空调基本知识介绍
在维修空调时要养成一个良好的习惯：
故障.
10
格力家用空调基本知识介绍
2、空调安装与效果：
2.1、空调抽真空与空调效果的关系；
空调不抽真空，或抽真空不干净，都会导致系统内的 冷媒不纯，而使系统的压力及温度失调（现在变频空调绝大 部分所使用的是R410a冷媒）。这将直接使空调的制冷、热
格力空调培训
格力家用空调基本知识介绍
目录：
开头语 1、通用故障代码 2、变频空调器故障维修的思路与方法 3、几种常见故障处理 4、常见保护功能 5、其他操作和室外控制板简介 6、几种常见电路故障维修 7、变频睡梦宝2新功能介绍 结束
格力家用空调基本知识介绍
空调的维修，其实就像医生给病人看病 是一样的，医生看病要先了解他所要医治者 的特性。那么我们维修空调也是一样的，我 们必须了解我们的空调；医生看病会采用问 、闻、望、切、和测，然后是开方治疗这么 几个步骤，其实我们进行空调维修也离不开 这些步骤和方法。下面就空调中的几个常见 问题进行探讨。
格力家用空调基本知识介绍
标准化处理流程： 第一步：电源电压是否过低、内外机机型是否配套； 第二步：用“便携式多功能变频空调调试仪”测试判断故障
属室内机部分还是室外机部分。无该测试仪则请继续按照 如下步骤进行排查： 第三步：室内外各种连接线是否存在接错、松脱、加长线不 牢靠或氧化的情况； 第四步：根据指示灯显示情况判断：
冷媒泄露后，开机运行30分钟后会有以下现象：连接 管不结露，用手触摸连接管没有明显凉的感觉；某些空调可 能在蒸发器或回气管上有结霜；排水软管无水流出；外机排 风与环温没很大的区别；在空调漏的位置会有油污；整机的 工作电流会小于额定电流；空调的系统压力低于正常压力。
11
格力家用空调基本知识介绍
系统漏点怎么查：使用一年，或几个月，空调就要加冷媒？ 而在检修过程中我们的师傅却查不到漏点；像这种砂眼我们该怎 么查呢？可以维修时给系统施加以一定的系统压力，这样可以加
之前的分析去检测对应的部件或状态。如整机运行10分钟 自动进入防冻结，根据防冻结进入条件，一定是内管温不 对，检查内机管温。
顺推法：根据看到的现象推断出可能发生存在的故障可能。
目录：
开头语 1、通用故障代码 2、变频空调器故障维修的思路与方法 3、几种常见故障处理 4、常见保护功能 5、其他操作和室外控制板简介 6、几种常见电路故障维修 7、变频睡梦宝2新功能介绍 结束
格力家用空调基本知识介绍
空调的维修，其实就像医生给病人看病 是一样的，医生看病要先了解他所要医治者 的特性。那么我们维修空调也是一样的，我 们必须了解我们的空调；医生看病会采用问 、闻、望、切、和测，然后是开方治疗这么 几个步骤，其实我们进行空调维修也离不开 这些步骤和方法。下面就空调中的几个常见 问题进行探讨。
格力家用空调基本知识介绍
标准化处理流程： 第一步：电源电压是否过低、内外机机型是否配套； 第二步：用“便携式多功能变频空调调试仪”测试判断故障
属室内机部分还是室外机部分。无该测试仪则请继续按照 如下步骤进行排查： 第三步：室内外各种连接线是否存在接错、松脱、加长线不 牢靠或氧化的情况； 第四步：根据指示灯显示情况判断：
冷媒泄露后，开机运行30分钟后会有以下现象：连接 管不结露，用手触摸连接管没有明显凉的感觉；某些空调可 能在蒸发器或回气管上有结霜；排水软管无水流出；外机排 风与环温没很大的区别；在空调漏的位置会有油污；整机的 工作电流会小于额定电流；空调的系统压力低于正常压力。
11
格力家用空调基本知识介绍
系统漏点怎么查：使用一年，或几个月，空调就要加冷媒？ 而在检修过程中我们的师傅却查不到漏点；像这种砂眼我们该怎 么查呢？可以维修时给系统施加以一定的系统压力，这样可以加
之前的分析去检测对应的部件或状态。如整机运行10分钟 自动进入防冻结，根据防冻结进入条件，一定是内管温不 对，检查内机管温。
顺推法：根据看到的现象推断出可能发生存在的故障可能。
格力变频空调维修技术资料及维修实例
格力变频空调维修技术资料及维修实例室内部分① 环境感温包开路：整机制冷时不启动或启动一下就停机;制热时工作正常，且一直是高频运转。
HGR家电维修② 管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。
③ 管温包短路时：制冷是无防冻结保护,外机不启动;制热是无防高温保护，整机停止工作。
④ 所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。
(有些温控元件在不通电的情况下阻值正常，最好是通电检查。
)室外部分① 压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。
② 室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。
③ 室外化霜管温短路时：制冷制热均不会工作。
④ 室外机环境感温包开路时：对空调机运转不受影响。
⑤ 室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。
⑥ 压缩机排气口感温包开路时，空调机运转一直处于高频(不会降频)。
⑦ 压缩机排气口感温包短路时：制冷制热均开不起机。
⑧ 变频器(模块)的故障判断及更换a、开机后测量p+、N-之间是否有300V左右的直流电压b、检查+5V与+12V输出是否正常，可以在室外机找点测量c、如(a)和(b)正常之后，检测U、V、W三相是否有平衡交流电输出。
(在检测U、V、W之间电压时，最好是将压缩机连线拆下检查)d、如(a)、(b)、(c)都正常之后，检查压缩机线圈阻值是否正常。
(压缩机三个端子阻值是否相等，阻值应为1～3欧姆。
)e、模块更换及安装时，必须要涂散热膏，螺丝要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停。
f、室外主控板与模块之间的10根通讯线一定要小心插紧，控制器上的+5V与+12V均都由模块输出。
10根通讯线其中三根分别为：地、+5V、+12V,另外7根是数据线，需用示波器方能检测。
格力变频空调G-Matrik变频知识(2010年培训材料)
电压瞬降
峰值脉冲
电磁噪声
优势卖点七： 优势卖点七：更安全
• G—Matrik具有世界上独一无二的电源自 适应技术，充分克服了国内电网的痼疾， 可在150～260V超宽电压范围内正常运行， 使得用户不在受到电压瞬降、峰值脉冲、 浪涌电压、电磁噪声等困扰。
G-Matrik小结：
更先进 更省电 控温更精确 更稳定 快速制冷、 快速制冷、热 适用范围更广 更安全
高可靠性技术 ：
• 高可靠性技术 G-Matrik特有的高可靠性技 术运用了FMEA等失效分析工具，经受了 1500多项实验的考验，历经冰雪、严寒、 酷暑、雷雨等多种恶劣的气候条件，并经 过了多年的市场验证。 • “格力坚决不拿消费者做实验品！”
G-Matrik噪声分析技术：
• G-Matrik噪声分析技术，采用空气动力学、 计算流体力学、计算声学、噪声源识别等 手段实现对室外机的低噪声设计。
舒适性技术：
• 舒适性技术，一天有早晚，一年有四季， 所需空调的能力在不断变化。G-Matrik舒适 性技术使得空调能力极佳的适应环境负荷 的变化。高频更高：快速制冷制热能力更 强，低频更低：以最低频率维持室内温度 恒定，温度波动更小。
电压突变自适应技术：
• 电压突变自适应技术G-Matrik技术充分克服 了国内电网的痼疾，可在150～260V超宽 电压范围内正常运行，使得用户不再受到 启动时和使用中 使用中电压瞬间跌落突变的困扰， 使用中 而普通180度正弦波技术电压运行范围在 （180——250V)。
优势卖点一： 优势卖点一：更先进
专利技术பைடு நூலகம்
经广东省科技 格力 拥有100%自主知识产 厅鉴定为国际 权 先进水平，并 G完全自主研发掌握核心 入选国家火炬 matrik 技术 计划
变频空调维修培训资料
变频空调维修实操演示
通过实际案例演示，展示变频空调维修决问题。
变频空调维修常见问题解答
解答学员在学习和实践过程中遇到的常见问题。提供详细的解答和解决方案。帮助学员更好地理解和应 用所学知识。
总结及学习建议
总结本次培训的重点和要点。提供学习建议和继续学习的资源。鼓励学员继续深入研究和应用变频空调 维修技术。
学习变频空调与传统空调的区别。了解变频技术在空调中的应用。掌握变频空调的工作原理和优势。
常见变频空调故障及排除方法
掌握变频空调常见故障的识别和排除方法。了解常见故障的原因和解决方案。 学习如何对各种故障进行快速维修。
变频空调维修工具及使用方法
介绍常用的变频空调维修工具和设备。了解工具的功能和正确使用方法。学习如何进行安全有效的维修 作业。
变频空调维修培训资料
欢迎来到变频空调维修培训资料！在这个教学材料中，我们将深入介绍变频 空调的基础知识、工作原理、故障排除方法、维修工具和实操演示。让我们 一起开始学习吧！
空调基础知识介绍
了解空调的基本原理和组成部分。掌握空调的分类和常见使用场景。认识空 调的运行原理和关键技术。
变频空调工作原理
格力变频空调维修资料分享
格力变频空调维修资料分享1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和 3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和 IPM模块的测试点及测试方法1.3 外机板状态指示灯的识别方法外机控制器 3 灯彼此独立，三灯采用亮 1s 灭 1s 的方式，也就是亮 1s，灭 1s 为闪烁一次。
当一个灯连续灭 3s 的时候说明是上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。
2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。
2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。
3、如果以上2种现象均不存在则可以直接更换外机控制器。
2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主 IC 没有工作，因此直接更换外机板。
2.1.3 绿灯正常闪烁1、用万用表的直流电压档测试 R501 上端对地（散热器）的电压，如果电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则说明外机芯片或则通讯电路的故障，直接更换外机控制器。
2、如果用万用表测量的值在0V～3.3V之间，则需要断电后用万用表测量电容C504 两端的电阻值，如果阻值为几百K或更大则外机控制器没问题，应更换内机控制器。
如果C504 两端只有几十K或者更小则为 C504电容击穿，需将该电容更换为高压瓷片电容 103/1kV （编码3332000130），注意此处不能直接更换普通的瓷片电容103，如无此电容或不具备更换条件，则直接更换外机控制器。
格力变频空调售后技术培训资料
格力变频空调售后技术培训资料
电机发展、分类Βιβλιοθήκη 直(异定 交
(
流
步频 流
电
电机
)
变 频
)
机机
同直
步 电
流 变 频
)
机
(
直流电机
异步电机
异步电机
定子输入三相电产生旋转磁场
转子置身于旋转磁场，切割磁力 线，在其内部产生感应电流
转子中的感应电流使转子自身产 生磁场 定子和转子的磁场相互之间有力作 用，使得转子跟随定子磁场旋转
2P、3P控制器结构
2P、3P控制器结构
外机控制器电路组成及作用
n 强电滤波电路：位于外机控制板前端，由保险管、压敏 电阻、放电管、安规电容、共模差模电感、氧化膜电阻 等组成，用于工频交流电源滤波，有PTC电阻限流保护， 并有浪涌吸收电路滤除高电压的干扰；
n 整流滤波电路：由大功率整流桥机高电压大容量电解电 容组成，将工频交流电源整流滤波成直流电源，用于后 续电路供电；
n PFC电路：由大电感、大功率IGBT及其控制保护电路组 成，用于提高整机的功率因数，减少对电网的谐波干扰 并具有升压作用；
n IPM逆变电路：由IPM模块及其控制、保护、检测电路 构成，在DSP的控制下，通过IPM模块，将整流升压后 的直流电压转化为可控的三相交流电源输送至压缩机的 永磁同步电动机，从而达到调节压缩机转速的目的；
异步电机名字来源？？
永磁同步电机（直流变频）
永磁体： 自身能产生磁场
直流+变频？？ 名字的来源
PFC 功率因数校正
With no Power Factor Correction, the input current is highly distorted
格力变频空调全面技术培训资料
成功案例二：家庭用户使用体验
总结词
舒适健康、智能便捷
详细描述
家庭用户普遍反馈，格力变频空调在保证舒适健康的环境的同时，提供了智能便捷的操作体验。其智 能化的温度控制和空气质量监测功能，满足了家庭用户对高品质生活的追求。同时，该空调的节能性 能也为家庭用户节省了电费开支。
成功案例三：节能减排的实际效果
品牌影响力强
作为国内知名的家电品牌 ，格力变频空调在消费者 心中具有很高的品牌知名 度和美誉度。
技术创新领先
格力变频空调在技术创新 方面一直走在行业前列， 引领着空调行业的发展方 向。
02
格力变频空调技术原理
变频技术原理
总结词
格力变频空调的核心技术之一，通过改变压缩机的工作频率来实现对空调制冷能力的调节，以达到快速制冷、制 热和节能的目的。
详细描述
格力变频空调的制冷系统采用先进的制冷技术，如高 效压缩机、大面积冷凝器和优化设计的制冷系统管路 等，以提高制冷效率。在制冷过程中，冷媒在蒸发器 中吸收室内的热量，通过冷凝器将热量排出室外，从 而实现快速制冷效果。同时，格力变频空调采用先进 的控制算法，根据室内外温度和设定温度的需求，自 动调节制冷系统的运行状态，以保证室内温度的稳定 。
基本操作步骤
开机
温度调节
插上电源，按下开机按钮，空调开始正常 工作。
通过调节温度按钮，设置室内所需温度。
风向调节
关机
通过调节风向按钮，选择合适的吹风角度 。
按下关机按钮，空调停止工作。
高级功能使用
01
睡眠模式
提供舒适的睡眠环境，根据人体舒 适度自动调节温度和风速。
自清洁功能
通过内部清洁功能，有效去除空调 内部的细菌和异味。
格力变频空调全面技术培训资料
通讯故障的原因
★直接原因：当连续一段时间（具体由通讯协议决定）室内机 没有接收到室外机发送的正确信号，则产生通讯故障并保护停机。 ★通讯机制：首先内机向外机发送联络信号，经过室内外连接
线传输给外机接收。如果外机接收到该信号后，外机的绿灯会闪 (2P以上采用倒扣电器盒的外机为：4个故障指示灯全亮)，同时外 机向内机发送通讯。
格力售后培训系列教材
家用正弦波直流变频空调维修
—以问题为导向的变频空调维修技术 第一版
2020/9/18
提纲
前言 变频驱动原理、控制器结构简介 E6通讯故障 H5模块保护 上电后内机无反应 漏电 跳闸 H6室内风机堵转 外风机不转 能够制冷不能制热
提纲
能够制热不能制冷 感温包故障及引发的相关问题分析 制冷/制热不良 频繁停机，电流一直较大变化范围小 噪音大 更换外机控制器后依然存在故障 更换内机控制器后依然存在故障 其他需要引起重视的特殊故障 其他故障与保护代码的区分判断 结束语
Forced Sinusoidal input current
开关电源与线性变压器
开关电源与线性电源比较
功耗 体积 输出稳定性 干扰 复杂程序 成本
开关电源 √ √ √ × ×
线性电源 × × × √ √
交流变频驱动控制原理
产生幅值、频率 可变的正弦波
--关--系--- V/F =Const
A 3-ph PMSM drive implementation
通讯故障（E6）判断涉及以下几个方面：
内机有没有发送信号； 外机有没有收到信号； 外机有没有发送信号； 内机有没有收到信号；
外机通讯电路
内机通讯电路
通讯故障的判断处理
通讯故障首先需要检查内外机机型是否配套(具 体内机搭配什么外机，在内机的包装箱上有明确说 明)。然后检查是否存在室内外连接线接错、松脱、加 长连接线不牢靠或氧化的情况。如两者均正常，可通 过外机板指示灯显示情况来判断：
格力家用空调维修技术培训课件.【范本模板】
格力家用空调维修技术格力家用空调维修技术客户服务中心故障现象：机型:移机, 运行30min 后, 室内机出墙处漏水分析与检修经验与体会。
KF-23GW/23316E—N5经全面检测发现出水管在过墙处压瘪。
修复后，故障排除。
室内机管路出墙处漏水,说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。
可把出水管从出墙处截断，重新接一个出水管。
也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处;然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起.故障现象：机型:移机后, 运行中漏电保护器跳闸KF—45LW/46316L—JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志。
检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z停机10min后，从低压端放掉雪种，然后重新抽空、补加雪种至压力为0。
5MPa，故障排除。
故障现象:机型:机组不定时跳闸z上门检查，用户新换30A 漏电开关,4mm 2电源线, 电压为220V。
经判断, 电源容量足够，也有可能是机器漏电造成跳闸, 经检测，机器各部分负载元件上和内各部分电路均无漏电现象，于是装好机确认无故障后, 试机30min 运转正常, 初步认为空调正常。
z第三天用户又来电反映还是跳闸, 再次上门检测，向用户询问得知, 用户同时购同型号机3台, 同时新换了漏电开关和电源线，另两台空调运转正常, 无此现象, 于是把另一台空调打开，与其相比，机器运转没有差异，唯一发现这一台空调机器漏电开关发热厉害; z经分析，有可能是漏电开关的故障. 换漏电开关试机正常, 再没出现跳闸现象.分析与检修经验与体会.。
维修时要善于观察与空调有关的第一部位, 要充分考虑和分析每一部位运转现象，就能发现故障所在。
格力变频空调售后技术培训资料
检查电源
防潮处理
定期检查空调的电源线是否破损或老化，以及电源插座是否接触良好。
在潮湿的地区或季节，应使用防潮处理剂对空调进行防潮处理。
03
定期保养建议
02
01
常见维护措施及注意事项
更换滤网
根据使用频率和环境条件，定期更换空调滤网，以保持空气流通畅通。
清理冷凝器
定期清理空调冷凝器上的灰尘和污垢，以提高制冷效果。
变频空调相较于定频空调，具有更高的能效比和更精确的温度控制。
变频空调的电路结构主要由主电路、控制电路和信号反馈电路组成。主电路主要负责电源的输入和输出，控制电路负责控制压缩机的转速和运行状态，信号反馈电路则负责将系统运行状态反馈给控制器，以便实现精准控制。
启动电流小
由于变频空调采用软启动方式，启动电流小，对电网冲击小，从而延长了电器的使用寿命。
随着能源短缺和环保要求的提高，变频空调的能效比不断提高，未来将向更加节能、环保的方向发展。
向高能效比方向发展
变频空调的发展趋势
随着物联网、人工智能等技术的发展，变频空调将实现智能化控制，能够更加精准地控制室内温度，提高居住舒适度。
智能化控制方向发展
未来变频空调将不仅仅局限于制冷或制热的功能，还将具有空气净化、加湿等其他功能，满足人们对居住环境的多方面需求。
制冷剂泄漏
格力变频空调制冷剂泄漏是常见的故障之一，主要包括制冷效果下降、室内机结霜等。主要原因包括制冷剂管道老化、制冷剂阀门损坏、制冷剂压力异常等。
显示屏故障
格力变频空调的显示屏故障主要包括显示屏无显示、显示屏乱码、显示屏亮度异常等。主要原因包括显示屏损坏、显示屏接口松动、显示屏供电异常等。
风机故障
保修期内免费维修
格力空调学习培训维修案例及注意事项
格力空调学习培训维修案例及注意事项格力空调各运行模式控制及保护功能学习培训一、制冷模式运行与控制名词解释：T内环—室内环境温度--用途：检测室内房间温度。
T内管—室内管温温度--用途：制冷防温度过低制热防温度过高。
T外环—室外机环境温度--用途：检测室外环境温度。
T外管—室外机管温--用途：制冷防止温度过高制热防止结霜。
T设—设定温度--用途：用户设置需要的温度。
T排—室外机排气温度--用途：防止排气温度过高。
T补—室内补偿温度--用途：弥补人体感应温度和空调采集的差异。
TIPM—室外机模块温度--用途：防止主板IPM温度过高。
1. 制冷运行条件及过程①当T内环+T内补≥T设时进入制冷状态，此时内风机、外风机、压缩机投入运行，内机按设定风速运行。
②当T内环+T内补≤T设-3℃时，压缩机停，室外机延迟30秒停机，室内机按设定风速运行。
例如：当T设=26℃，T环>26℃压缩机启动制冷； T环≤23℃压缩机停止运行。
知识点：★在制冷模式和除湿模式下，T补通常为0℃。
★如用户房间面积小，可能投诉空调感温不准确，空调太冷。
③T外环各温度区间最高运行频率：例如：室外15℃，最高运行33HZ频率。
室外35℃时，最高运行频率70HZ。
不同系列产品，各温度区间频率段范围是有区别的。
2.制冷模式保护功能特点及现象。
①防冻结保护（E2）在制冷和除湿模式下，压缩机启动6分钟后，当T内管≤X℃，降频运行，当T内管连续3分钟≤Y℃，停压缩机，室外风机延迟30秒停，内风机、扫风保持原状态。
当停足3分钟且T内管≥Z℃时，恢复原运行状态。
例如：室外压缩运行6分钟后，当T内管低于2℃时，降频运行，如连续3分钟T内管低于0℃，停室外机。
维修技巧：★每次压缩机运行(6+3)=9分钟后停，通常为室内管温异常引起保护，但最终还需测量管温阻值确定。
②过流保护(E5)定频：当总电流上升到X安时，停压缩机，外风机延迟30秒停，室内机保持原状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可整理ppt
22
外机控制器电路组成及作用
开关电源电路：利用开关电源芯片周期性控制内部开 关器件的通断来调整输出所需的稳定的低压电压源以 提供后端各种芯片及继电器、感温包等的工作电压；
温度检测电路：利用各类感温包采集相应温度以便 DSP根据具体环境作出相应的运算控制，以及在检测 到出现异常情况时及时输出保护信号；
异步电机名字来源？？
永磁同步电机（直流变频）
永磁体： 自身能产生磁场
直流+变频？？ 名字的来源
PFC 功率因数校正
With no Power Factor Correction, the input current is highly distorted
AC
Load
Diode ON
Diode ON
Power Factor Correction
Input Voltage
Input Current
Forced Sinusoidal input
current
开关电源与线性变压器
开关电源与线性电源比较
功耗 体积 输出稳定性 干扰 复杂程序 成本
开关电源 √ √ √ × ×
线性电源 × × × √ √
交流变频驱动控制原理
产生幅值、频率 可变的正弦波
--关--系--- V/F =Const
A 3-ph PMSM drive implementation
直流变频控制方法
Overall block diagram of sensorless field oriented control of PMSM
Diode ON
Diode ON
Diode OFF Diode OFF Diode OFF
Input Voltage
Output Voltage
Input Current
Current is not sinusoidal
PFC 功率因数校正
Iin Vin
Boost Circuit
AC
Vhb
Load
(约80%)
No
更换外机电器盒
Yes
外机3.3V 电源OK？
新分体（R22）控制器结构
谦者、新分体（R410a）控制器结构
2P、3P控制器结构
2P、3P控制器结构
外机控制器电路组成及作用
强电滤波电路：位于外机控制板前端，由保险管、压敏 电阻、放电管、安规电容、共模差模电感、氧化膜电阻 等组成，用于工频交流电源滤波，有PTC电阻限流保护， 并有浪涌吸收电路滤除高电压的干扰；
可整理ppt
24
通讯故障的原因
★直接原因：当连续一段时间（具体由通讯协议决定）室内机 没有接收到室外机发送的正确信号，则产生通讯故障并保护停机。 ★通讯机制：首先内机向外机发送联络信号，经过室内外连接
线传输给外机接收。如果外机接收到该信号后，外机的绿灯会闪 (2P以上采用倒扣电器盒的外机为：4个故障指示灯全亮)，同时外 机向内机发送通讯。
1、非倒扣电器盒的变频外机： 三灯均不亮； 三灯长亮（直接更换外机板）； 只有绿灯闪烁； 外机有电，但压缩机不开没有通讯故障，而压缩机
一开就有通讯故障。
可整理ppt
28
E6通讯故障
三灯均不亮
(约90%)
三灯常亮
（2%）
只有绿灯闪 （8%）
外机有电，压缩机不 开OK；压缩机开启NO
外机接线板 零火线电压正常？
4
电机发展、分类
机直 流 电
机 异 定频 交 步频 流
机变
电
)
()
(
机 同频 直
步
流 变
电
( )
直流电机
异步电机
异步电机
定子输入三相电产生旋转磁场
转子置身于旋转磁场，切割磁力 线，在其内部产生感应电流
转子中的感应电流使转子自身产 生磁场 定子和转子的磁场相互之间有力作 用，使得转子跟随定子磁场旋转
可整思路与方法
一条思路
分清现象→找准原因→正确处理
两个概念
系统（制冷循环系统、电气控制系统、通风系统）
控制（开环控制、闭环或反馈控制）
三种方法
顺推法、逆推法、排除法
其中检测控制器的好坏一般在通电情况下测试各路电源
电压，断电情况下测试关键器件是否短路即可。
可整理ppt
通讯故障（E6）判断涉及以下几个方面：
内机有没有发送信号； 外机有没有收到信号； 外机有没有发送信号； 内机有没有收到信号；
可整理ppt
25
外机通讯电路
可整理ppt
26
内机通讯电路
可整理ppt
27
通讯故障的判断处理
通讯故障首先需要检查内外机机型是否配套(具 体内机搭配什么外机，在内机的包装箱上有明确说 明)。然后检查是否存在室内外连接线接错、松脱、加 长连接线不牢靠或氧化的情况。如两者均正常，可通 过外机板指示灯显示情况来判断：
通讯电路：由室外内通讯发送、接收电路及室内外连 接线构成，用于内机和外机之间的通讯，将内机检测 温度与设置温度等信号传递至外机处理，并将外机处 理结果及保护状况传递至内机显示；
风机、四通阀控制电路：外风机及四通阀等部件的协 调控制。
可整理ppt
23
E6通讯故障
通讯故障是目前变频机售后出现 最多的故障，与内机、外机以及室 内外电源连接线相关，故障点难以 判断，给维修带来了较大的难度。
格力售后培训系列教材
家用正弦波直流变频空调维修
—以问题为导向的变频空调维修技术 第一版
珠海格力电器股份有限公司
提纲
前言 变频驱动原理、控制器结构简介 E6通讯故障 H5模块保护 上电后内机无反应 漏电 跳闸 H6室内风机堵转 外风机不转 能够制冷不能制热
可整理ppt
2
提纲
能够制热不能制冷 感温包故障及引发的相关问题分析 制冷/制热不良 频繁停机，电流一直较大变化范围小 噪音大 更换外机控制器后依然存在故障 更换内机控制器后依然存在故障 其他需要引起重视的特殊故障 其他故障与保护代码的区分判断 结束语
整流滤波电路：由大功率整流桥机高电压大容量电解电 容组成，将工频交流电源整流滤波成直流电源，用于后 续电路供电；
PFC电路：由大电感、大功率IGBT及其控制保护电路组 成，用于提高整机的功率因数，减少对电网的谐波干扰 并具有升压作用；
IPM逆变电路：由IPM模块及其控制、保护、检测电路 构成，在DSP的控制下，通过IPM模块，将整流升压后 的直流电压转化为可控的三相交流电源输送至压缩机的 永磁同步电动机，从而达到调节压缩机转速的目的；
