结构动力学第三章多自由度

结构动力学三自由度振型叠加

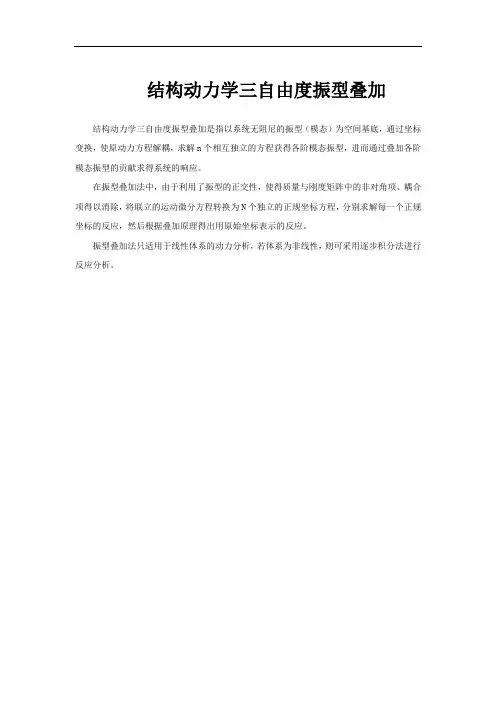

结构动力学三自由度振型叠加是指以系统无阻尼的振型（模态）为空间基底，通过坐标变换，使原动力方程解耦，求解n个相互独立的方程获得各阶模态振型，进而通过叠加各阶模态振型的贡献求得系统的响应。

在振型叠加法中，由于利用了振型的正交性，使得质量与刚度矩阵中的非对角项、耦合项得以消除，将联立的运动微分方程转换为N个独立的正规坐标方程，分别求解每一个正规坐标的反应，然后根据叠加原理得出用原始坐标表示的反应。

振型叠加法只适用于线性体系的动力分析，若体系为非线性，则可采用逐步积分法进行反应分析。

结构动力学习题答案在结构动力学中，习题答案通常涉及对结构在动态载荷下的行为进行分析和计算。

这些习题可能包括自由振动分析、受迫振动分析、随机振动分析、模态分析、响应谱分析等。

以下是一些典型的结构动力学习题答案示例。

习题一：单自由度系统的自由振动问题：一个单自由度系统具有质量m=2kg，阻尼系数c=0.5N·s/m，弹簧刚度k=800N/m。

初始条件为位移x(0)=0.1m，速度v(0)=0。

求该系统自由振动的位移时间历程。

答案：首先，确定系统的自然频率ωn：\[ \omega_n = \sqrt{\frac{k}{m}} = \sqrt{\frac{800}{2}}\text{ rad/s} \]然后，计算阻尼比ζ：\[ \zeta = \frac{c}{2\sqrt{mk}} = \frac{0.5}{2\sqrt{2 \cdot 800}} \]由于ζ < 1，系统将进行衰减振动。

可以使用以下公式计算位移时间历程：\[ x(t) = A e^{-\zeta \omega_n t} \cos(\omega_d t + \phi) \] 其中，\( \omega_d = \sqrt{\omega_n^2 - \zeta^2 \omega_n^2} \) 是阻尼频率，A是振幅，\( \phi \)是相位角。

初始条件给出x(0)=0.1m，v(0)=0，可以解出A和\( \phi \)。

最终位移时间历程的表达式为：\[ x(t) = 0.1 e^{-\zeta \omega_n t} \cos(\omega_d t) \]习题二：单自由度系统的受迫振动问题：考虑上述单自由度系统，现在施加一个简谐力F(t)=F_0sin(ωt)，其中F_0=100N，ω=10 ra d/s。

求系统的稳态响应。

答案：稳态响应可以通过傅里叶级数或直接应用受迫振动的公式来求解。

对于简谐力，系统的稳态响应为：\[ x_{ss}(t) = \frac{F_0}{k - m\omega^2} \sin(\omega t + \phi) \]其中，\( \phi \) 是相位差，可以通过以下公式计算：\[ \phi = \arctan\left(\frac{2\zeta\omega}{\omega_n^2 -\omega^2}\right) \]习题三：多自由度系统的模态分析问题：考虑一个二自由度系统，其质量矩阵M和刚度矩阵K如下：\[ M = \begin{bmatrix} m_1 & 0 \\ 0 & m_2 \end{bmatrix},\quad K = \begin{bmatrix} k_1 & -k_c \\ -k_c & k_2\end{bmatrix} \]其中，\( m_1 = 2kg \)，\( m_2 = 1kg \)，\( k_1 = 800N/m \)，\( k_2 = 1600N/m \)，\( k_c = 200N/m \)。

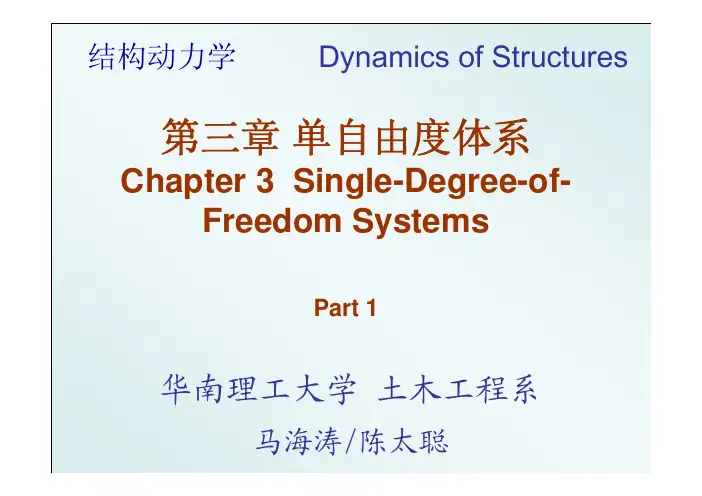

结构动力学Dynamics of Structures 第三章单自由度体系Chapter 3 Single-Degree-of-Freedom SystemsPart 1华南理工大学土木工程系马海涛/陈太聪本章主要目的及内容目的:z 通过单自由度体系介绍动力学的基本概念z 若干实际问题的解内容:(1)无阻尼自由振动(2)有阻尼自由振动(3)对简谐荷载的反应(4)对周期荷载的反应(5)对任意荷载的反应(6)体系的阻尼和振动过程中的能量(7)隔振(震)原理(8)结构地震反应分析的反应谱法自由振动free vibration强迫振动forced vibration第三章单自由度体系SDOF Systems自由振动：结构受到扰动离开平衡位置以后，不再受任何外力影响的振动过程。

0mucu ku ++= 无阻尼自由振动单自由度系统的运动方程()mucu ku P t ++=00c muku =⇒+= 自由振动运动方程单自由度系统无阻尼自由振动的运动方程0muku += 初始扰动：00(0)(0)t t u u uu ==== 初始位移初始速度二阶齐次常微分方程Homogeneous second orderordinary differential equation无阻尼自由振动的数学模型000;(0),(0)t t muku u u uu ==+=== 初始条件Initial conditions2()0stC ms k e +=设解有以下形式()stu t Ce=代入方程得 C 和s 为待定常数。

因此，方程通解为：121212()n n i ti ts t s tu t C e C eC eC eωω−=+=+或模型求解0muku += 2ms k ⇒+=1,2n ks i mω⇒=±=±()cos sin n n u t A t B tωω=+三角函数形式通解()sin cos n n n n ut A t B t ωωωω=−+00(0)(0)t n t u A u uB u ω====== (0)()(0)cos sin n n nuu t u t tωωω=+(0)(0),nuA uB ω⇒==利用初始条件，我们有单自由度系统无阻尼自由振动问题的解其中n kmω=无阻尼自由振动为简谐运动Simple harmonic motion ωn 称为圆频率或角速度Angular frequency / velocity ()cos sin n n u t A t B tωω=+三角函数形式通解()sin cos n n n n ut A t B t ωωωω=−+振幅无阻尼自由振动问题解的图示（1）振幅–Amplitude of motion[]220(0)(0)n u u u ω⎡⎤=+⎢⎥⎣⎦基本参数（2）固有周期–Natural period of vibration2n nT πω=（3）固有频率–Natural frequency of vibration1n nf T =Hz (赫兹)固有频率s (秒)固有周期rad/s (弧度/秒)固有圆频率单位定义物理量名称2n nT πω=1n nf T =n k m ω=单自由度系统无阻尼自由振动系统参数§3.2 有阻尼自由振动0c uk u m u ++= 运动方程2()0stC ms cs k e ++=设解有以下形式()stu t Ce =代入方程得解为：221,222nc c s m m ω⎛⎞=−±−⎜⎟⎝⎠粘性阻尼模型2ms cs k ++=2c k s s m m++=22n c s s mω++=阻尼系数影响此项的取值进一步决定解的特征Critical damping and damping ration临界阻尼22022n cr n c c m m k c m ωω⎛⎞−=⇒⎜⎟⎝⎠===此时运动方程的解为12ns s ω==−()()n tu t A Bt e ω−=+0mucu ku ++= 验证—分别将两个解代入方程()n tu t Aeω−=()n tu t Bteω−=()22220n t nnnAem m m ωωωω−=−+=()2n t nnAem c k ωωω−−+左端=()()221n t nnnBem t c t kt ωωωω−⎡⎤−++−+⎣⎦左端=()2220n tnnnBec m t m k ωωωω−⎡⎤=−+−+=⎣⎦Critical damping and damping ration运动方程的解为()()n tu t A Bt e ω−=+()()(0)(1)(0)n tn u t u t ut e ωω−=++ (0)(0)n u AuA B ω==−+ 因此，解为根据初始条件，有()()n tn u t A Bt B eωω−=−++⎡⎤⎣⎦ 对应的速度表达式为(0)(0)(0)n A u B u uω==+ 或者(0)()(0)1(0)n t n uu t u t e u ωω−⎡⎤⎛⎞=++⎢⎥⎜⎟⎝⎠⎣⎦(0)()(0)1(0)n t n uu t u t e u ωω−⎡⎤⎛⎞=++⎢⎥⎜⎟⎝⎠⎣⎦ 解的特征由此项控制当阻尼大于临界阻尼时，0mucu ku ++= 220n n uu u ζωω++= 2n crc cm c ζω==其中，阻尼比1221120()s ts ts s u t C e C e<<=+临界阻尼可定义为：体系自由振动反应中不出现往复振动所需的最小阻尼值。

结构动力学中的模态分析和多自由度系统
结构动力学是力学中的一个分支，研究的是结构在外界载荷作
用下的动力响应和变形。

而模态分析是结构动力学中常用的分析
方法之一，它可以帮助我们深入了解结构的固有特性和动力响应。

在多自由度系统中，模态分析更是必不可少的方法之一。

一、模态分析的原理和方法
模态可以理解为结构在其内部和外部刺激或载荷下，自然振动
的特征方程根的值，也叫固有频率。

模态分析旨在通过求解结构
的特征值和特征向量来研究结构的固有特性。

具体的分析方法可
以分为三步：建立结构模型，求解结构特征值和特征向量，利用
特征值和特征向量进行分析。

二、模态分析的应用
在结构工程中，模态分析有广泛的应用。

首先，在结构设计阶段，我们可以通过模态分析确定结构的自然振动模型，确保结构
固有频率超出工作载荷频率，避免发生共振。

此外，模态分析还
可以帮助优化结构材料、结构形式及构件设计等方面。

在结构运
行和维护阶段，模态分析可以用于诊断结构的损伤，预测结构的
剩余寿命等。

三、多自由度系统和模态分析
多自由度系统指的是系统中有多个自由度，其模态分析和单自
由度系统有相似之处，但分析复杂度更高，需要运用更复杂的数
学模型和方法。

对于多自由度系统，我们可以利用有限元法建立
数学模型进行模拟分析，求解结构特征值和特征向量。

总之，在结构设计、分析和维护过程中，模态分析是一种十分
重要的手段。

通过模态分析，我们可以深入了解结构的固有特性，为结构设计和运行提供更可靠的保障。
