图1图2上图为大家常用的一个10W的OCL功放图。
下面主要是教大家怎样去调试电路，因为一般初学者做着电路总会遇到多多少的问题，而不懂从何下手。
1、首先我们可以看到功放一共分为两个部分，图1是功率放大部分，图2为电源部分，由于电源部分一般很少会出现有问题所以这里只对功放部分进行分析怎样去调试电路。
2、由图1我们可以看出，可以把功率放大电路拆解为四个小部分，其中四个部分中我们主要关注的是前级放大和后级的功率放大部分，因为其他两个电路基本上是不会出问题的，出问题我们也很容易分析和解决，如扬声器消振，如果出问题主要出现的现象是自激现象。
而反馈回路出问题则是音量的大小，还有轻重音的不同。
3、前级放大：我们在调试电路的时候应该先把前级和后级断开来调试，调试的过程中我们不需要用正负16V那么大的电压，避免毁坏三极管，我们可以换正负5V的电源来进行调试。
断开前后级把反馈回路接到运放的1或7脚使得运放有放大倍数，接着检查电路时否正常，在上电前先测量下运放的电源脚是否有接错。
接着给运放输入音频信号，通过喇叭听是否有放大的音频信号输出，如果有的话说明了前级电路时正常的。
如果没有的话检测音频信号是否有真正的输入到输入脚，确定后检查反馈回路是否有接错，电源是否接上，当这几个关键点都有了之后运放还是不能正常输出信号说明了运放坏了，可以直接更换运放。
4、后级功放：后级调试同样也要先确保电源电路没有接反，同样给电路输入音频信号，看是否有音频输出，A、如果有正常音色的音频输出时，说明后级是正常的。
如果没输出或者是音色不好的话。
需要进一步的调试，如果没输出，可以用万用表测量电源电压看电源电压是否被拉低了，如果电源电压不正常，说明功放中的三极管已经处于导通状态，通过的电流很大，这时候三极管也会出现发热严重的现象。
如果电源不正常，断电后测量三极管的好坏，和偏置电压是否正常，如果测量得三极管没坏还是有这种现象，建议认真检查电路是否出现假焊，如果还不能解决，建议直接更坏小三极管。

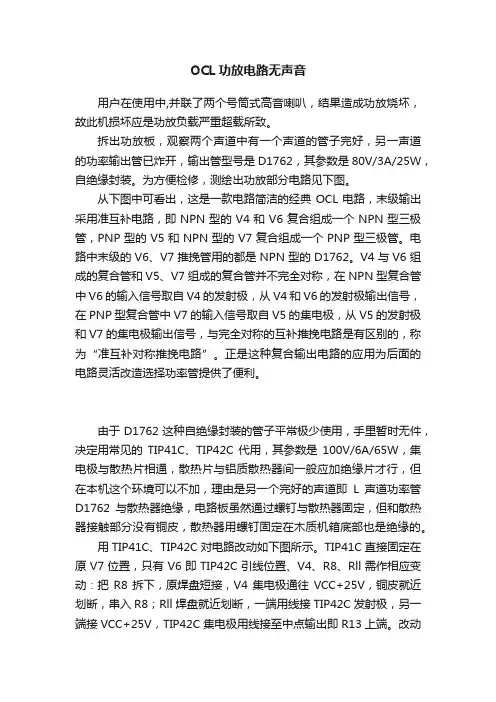

OCL功放电路无声音用户在使用中,并联了两个号筒式高音喇叭，结果造成功放烧坏，故此机损坏应是功放负载严重超载所致。
拆出功放板，观察两个声道中有一个声道的管子完好，另一声道的功率输出管已炸开，输出管型号是D1762，其参数是80V/3A/25W，自绝缘封装。
为方便检修，测绘出功放部分电路见下图。
从下图中可看出，这是一款电路简洁的经典OCL电路，末级输出采用准互补电路，即NPN型的V4和V6复合组成一个NPN型三极管，PNP型的V5和NPN型的V7复合组成一个PNP型三极管。
电路中末级的V6、V7推挽管用的都是NPN型的D1762。
V4与V6组成的复合管和V5、V7组成的复合管并不完全对称，在NPN型复合管中V6的输入信号取自V4的发射极，从V4和V6的发射极输出信号，在PNP型复合管中V7的输入信号取自V5的集电极，从V5的发射极和V7的集电极输出信号，与完全对称的互补推挽电路是有区别的，称为“准互补对称推挽电路”。
正是这种复合输出电路的应用为后面的电路灵活改造选择功率管提供了便利。
由于D1762这种自绝缘封装的管子平常极少使用，手里暂时无件，决定用常见的TIP41C、TIP42C代用，其参数是100V/6A/65W，集电极与散热片相通，散热片与铝质散热器间一般应加绝缘片才行，但在本机这个环境可以不加，理由是另一个完好的声道即L声道功率管D1762与散热器绝缘，电路板虽然通过螺钉与散热器固定，但和散热器接触部分没有铜皮，散热器用螺钉固定在木质机箱底部也是绝缘的。
用TIP41C、TIP42C对电路改动如下图所示。
TIP41C直接固定在原V7位置，只有V6即TIP42C引线位置、V4、R8、Rll需作相应变动：把R8拆下，原焊盘短接，V4集电极通往VCC+25V，铜皮就近划断，串入R8；Rll焊盘就近划断，一端用线接TIP42C发射极，另一端接VCC+25V，TIP42C集电极用线接至中点输出即R13上端。
OCL分立元件功率放大电路的安装与调试原理分析OCL (Output Capacitor-Less) 分立元件功率放大电路是一种常见的用于音频放大的电路。
它广泛应用在音频功放、音箱等设备中。
下面将对OCL 分立元件功率放大电路的安装与调试原理进行详细分析。
1.安装电路元件：首先，需要准备和安装电路所需的各种元件，包括电容、电阻、晶体管、电感等。
这些元件的选用和连接方式对于电路的正常工作至关重要。
在选择元件时，需要根据电路的要求选择合适的额定值和参数，确保元件能够承受电路中的电压、电流等。
在安装元件时，需要注意元件的引脚连接方式和方向，确保元件正确连接，防止引脚接触不良或短路等问题。
2.连接电路：连接电路时，需要按照电路图的要求将各个元件正确连接。
在连接电路时，需要注意信号线和电源线之间的布线方式，尽量避免信号线和电源线的交叉干扰。
同时，还需要留意电线的长度，尽量保持信号线和电源线的长度相等，以减少传输过程中的信号损失。
3.进行电源供应：在连接电路完成后，需要接入适当的电源供应，以提供电路所需的工作电压和电流。
在接入电源时，需要注意电源的极性和电压等级，确保电源的正负极正确连接，防止电源短路。
4.进行调试：在进行调试之前，需要先对电路进行检查，确保连接正确、没有短路或接触不良等问题。
调试过程中，可以使用示波器、信号发生器等仪器，对电路进行测量和分析。
首先可以通过检查电源电压是否正常，确保电路能够正常供电。
然后可以输入一定频率和幅度的信号，检查信号是否能够正确放大输出。
在调试过程中，需要根据实际情况调整电路中的元件数值、增益等参数，以获得期望的电路性能。
5.进行性能测试：在完成电路的调试后，需要进行性能测试，以验证电路的放大功率、频率响应、失真程度等指标是否满足要求。
可以使用电子负载、频率分析仪等设备对电路输出进行准确的测量和分析。
通过对性能的测试，可以进一步调整电路中的元件参数，优化电路性能。
通过以上的安装与调试步骤，可以确保OCL分立元件功率放大电路能够正常工作并达到预期的性能要求。
ocl功放电路分析与维修技巧由于OCL功放电路优越的性能和较高的稳定性和可靠性，长期以来被各生产厂家广泛采用。
但在使用中由于种种原因经常出现烧毁攻放管、复合管及电阻等元件的现象。
因OCL电路是直接耦合，电路前后相互牵扯，在维修判断故障时存在一些难度。
经常造成反复烧管的现象，给维修带来不必要的损失，使不少维修工望而却步。
下面是我多年来维修攻放的经验总结，写出来供大家参考，希望能对你有所帮助并为你减少不必要的损失。
常见的OCL功放电路如下图所示：图中Q6、Q7、Q8、Q9、Q10及R12、R13、R14经常同时烧毁。
在维修时不要盲目的更换上述元件后就通电，因为此时故障可能没有彻底排除，可能会再次烧毁。
应仔细检查前面的管子及电阻等元件是否损坏，W1是否开路或阻值变大等。
然后再采取下面的方法更安全稳妥：将新的测量过的Q6、Q7、Q9、R12、R13、R14焊好，而Q8和Q10功放管，集电极先不要焊接(这一点非常重要)，只焊接基极和发射极，以保证直流负反馈构成回路(否则差分对管不正常工作)，以防止由于输出不平衡时烧毁功放管。
这时一定不要接扬声器。
通电检测输出端的静态对地电压，正常值为0V≤±20mV，越小越好。
如偏差较大应立即关机，重新仔细检查。
若测得输出电压正常时，再测量Q7和Q9基极间的电压，预调W1使其在1.5—2V之间。
确认以上电压全都符合要求，再将Q7、Q9的集电极焊好，电调整W1测量功放电路部分的总电流应为25～30mA(或功率管集电极电流～20mA)。
即可接上扬声器试机(注意在接扬声器前要仔细检查其好坏，以免再次烧毁)。
另外，如果输出端的静态电压偏差大于50mV时，要重点检查Q1、Q2是否配对(两管放大系数应基本相等，误差要小于5%)，R4、R5是否变值，重新配对和更换电阻后可排除故障。
有些功放经常莫名其妙的烧毁，几次修复都用不了多长时间。
其原因大多是印刷电路布线不合理，电源线没有按照由后向前的原则布线，使电路在大音量输出时产生寄生振荡，严重时就会烧毁攻放。

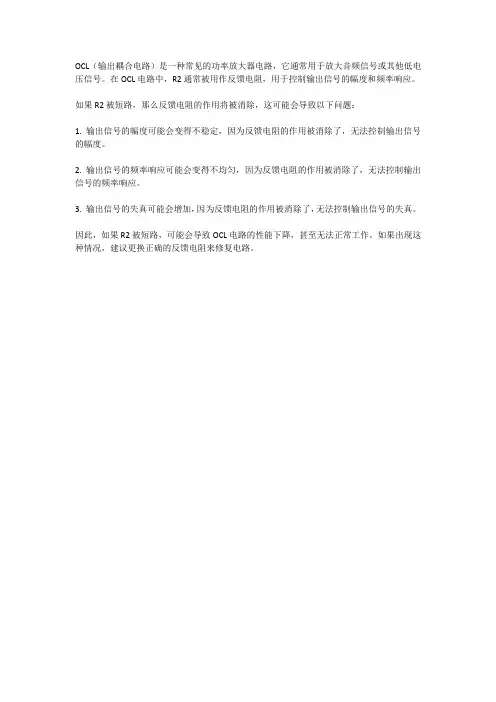

OCL（输出耦合电路）是一种常见的功率放大器电路，它通常用于放大音频信号或其他低电压信号。
在OCL电路中，R2通常被用作反馈电阻，用于控制输出信号的幅度和频率响应。
如果R2被短路，那么反馈电阻的作用将被消除，这可能会导致以下问题：
1. 输出信号的幅度可能会变得不稳定，因为反馈电阻的作用被消除了，无法控制输出信号的幅度。
2. 输出信号的频率响应可能会变得不均匀，因为反馈电阻的作用被消除了，无法控制输出信号的频率响应。
3. 输出信号的失真可能会增加，因为反馈电阻的作用被消除了，无法控制输出信号的失真。
因此，如果R2被短路，可能会导致OCL电路的性能下降，甚至无法正常工作。
如果出现这种情况，建议更换正确的反馈电阻来修复电路。

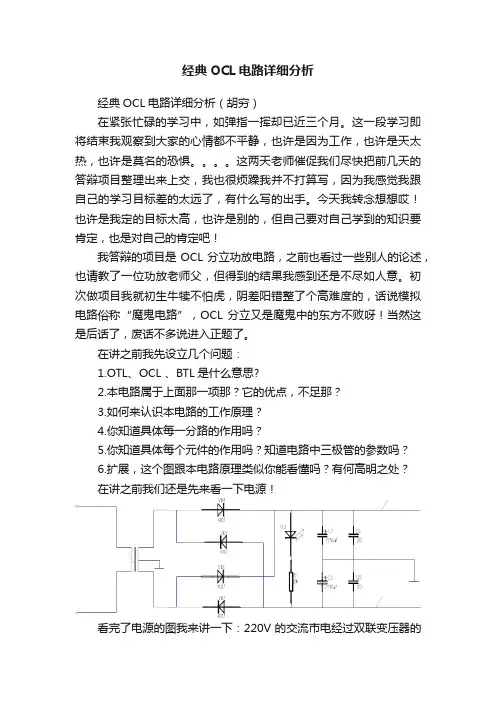

经典OCL电路详细分析经典OCL电路详细分析（胡穷）在紧张忙碌的学习中，如弹指一挥却已近三个月。
这一段学习即将结束我观察到大家的心情都不平静，也许是因为工作，也许是天太热，也许是莫名的恐惧。
这两天老师催促我们尽快把前几天的答辩项目整理出来上交，我也很烦躁我并不打算写，因为我感觉我跟自己的学习目标差的太远了，有什么写的出手。
今天我转念想想哎！也许是我定的目标太高，也许是别的，但自己要对自己学到的知识要肯定，也是对自己的肯定吧！我答辩的项目是OCL分立功放电路，之前也看过一些别人的论述，也请教了一位功放老师父，但得到的结果我感到还是不尽如人意。
初次做项目我就初生牛犊不怕虎，阴差阳错整了个高难度的，话说模拟电路俗称“魔鬼电路”，OCL 分立又是魔鬼中的东方不败呀！当然这是后话了，废话不多说进入正题了。
在讲之前我先设立几个问题：1.OTL、OCL 、BTL是什么意思?2.本电路属于上面那一项那？它的优点，不足那？3.如何来认识本电路的工作原理？4.你知道具体每一分路的作用吗？5.你知道具体每个元件的作用吗？知道电路中三极管的参数吗？6.扩展，这个图跟本电路原理类似你能看懂吗？有何高明之处？在讲之前我们还是先来看一下电源！看完了电源的图我来讲一下：220V的交流市电经过双联变压器的变压，得到两个电压为20V的交流电源，再经过4个4007（耐反压1000V）的二极管（硅管压降0.7v）整流得到一个28.28V的直流电源，后经过2200uf和103pf的电容滤波，最后的到两个正负电压为26.8V的稳定直流源。
具体的计算方法是；变压器的额定变压输出电压乘以根号2，得的值就是电源最后输出电压的理论值。
理论输出电流可根据变压器额定功率和理论输出电压之比求的。
下面先看看这幅图了解一下功放电路！（图太大了看不清可以放大显示比例）讲之前我设了几个问题下面一一来解释。
第一题：OTL是指无输出变压器的功放电路，OCL无输出耦合电容的功放电路，BTL意为平衡式无输出变压器功放电路。
功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。
基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。
附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。
本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。
认识了局部电路拼出整个电路图时功放的维修就相对容易多了。
C是电压分布图。
电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。
图B这种全对称电路电压也正负对称，是检修测量的主要依据。
一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。
一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。
因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。
输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。
从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。
输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。
为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。
图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。
图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。
图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。
这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。

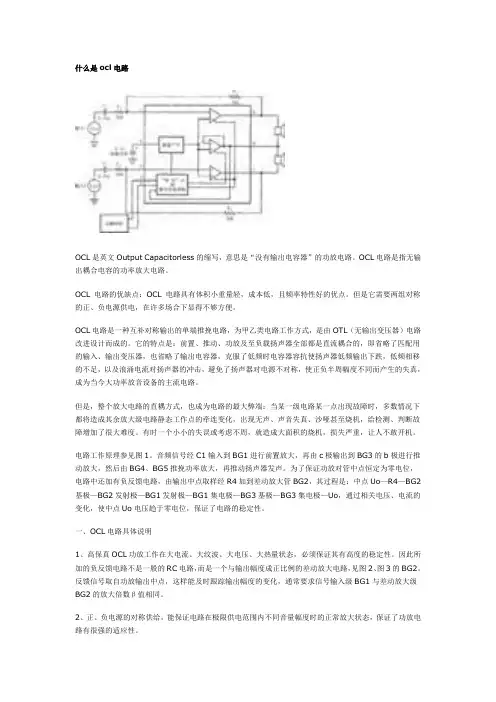

什么是ocl电路OCL是英文Output Capacitorless的缩写，意思是“没有输出电容器”的功放电路。
OCL电路是指无输出耦合电容的功率放大电路。
OCL 电路的优缺点：OCL 电路具有体积小重量轻，成本低，且频率特性好的优点。
但是它需要两组对称的正、负电源供电，在许多场合下显得不够方便。
OCL电路是一种互补对称输出的单端推挽电路，为甲乙类电路工作方式，是由OTL（无输出变压器）电路改进设计而成的。
它的特点是：前置、推动、功放及至负载扬声器全部都是直流耦合的，即省略了匹配用的输入、输出变压器，也省略了输出电容器，克服了低频时电容器容抗使扬声器低频输出下跌，低频相移的不足，以及浪涌电流对扬声器的冲击，避免了扬声器对电源不对称，使正负半周幅度不同而产生的失真，成为当今大功率放音设备的主流电路。
但是，整个放大电路的直耦方式，也成为电路的最大弊端：当某一级电路某一点出现故障时，多数情况下都将造成其余放大级电路静态工作点的牵连变化，出现无声、声音失真、沙哑甚至烧机，给检测、判断故障增加了很大难度。
有时一个小小的失误或考虑不周，就造成大面积的烧机，损失严重，让人不敢开机。
电路工作原理参见图1。
音频信号经C1输入到BG1进行前置放大，再由c极输出到BG3的b极进行推动放大，然后由BG4、BG5推挽功率放大，再推动扬声器发声。
为了保证功放对管中点恒定为零电位，电路中还加有负反馈电路，由输出中点取样经R4加到差动放大管BG2，其过程是：中点Uo—R4—BG2基极—BG2发射极—BG1发射极—BG1集电极—BG3基极—BG3集电极—Uo，通过相关电压、电流的变化，使中点Uo电压趋于零电位，保证了电路的稳定性。
一、OCL电路具体说明1、高保真OCL功放工作在大电流、大纹波、大电压、大热量状态，必须保证其有高度的稳定性。
因此所加的负反馈电路不是一般的RC电路，而是一个与输出幅度成正比例的差动放大电路，见图2、图3的BG2。

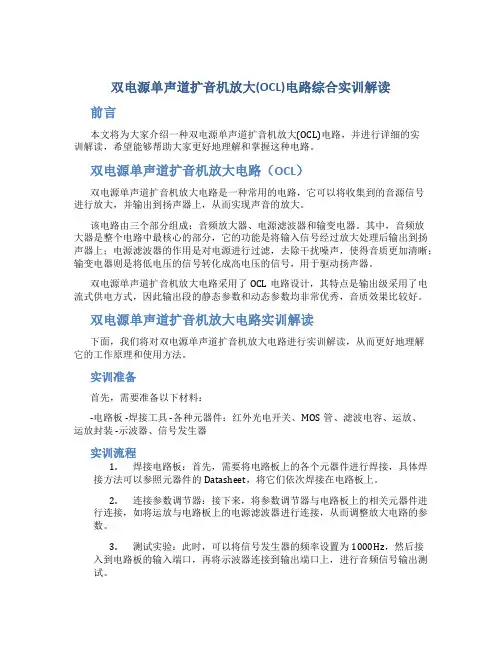

双电源单声道扩音机放大(OCL)电路综合实训解读前言本文将为大家介绍一种双电源单声道扩音机放大(OCL)电路，并进行详细的实训解读，希望能够帮助大家更好地理解和掌握这种电路。
双电源单声道扩音机放大电路（OCL）双电源单声道扩音机放大电路是一种常用的电路，它可以将收集到的音源信号进行放大，并输出到扬声器上，从而实现声音的放大。
该电路由三个部分组成：音频放大器、电源滤波器和输变电器。
其中，音频放大器是整个电路中最核心的部分，它的功能是将输入信号经过放大处理后输出到扬声器上；电源滤波器的作用是对电源进行过滤，去除干扰噪声，使得音质更加清晰；输变电器则是将低电压的信号转化成高电压的信号，用于驱动扬声器。
双电源单声道扩音机放大电路采用了OCL电路设计，其特点是输出级采用了电流式供电方式，因此输出段的静态参数和动态参数均非常优秀，音质效果比较好。
双电源单声道扩音机放大电路实训解读下面，我们将对双电源单声道扩音机放大电路进行实训解读，从而更好地理解它的工作原理和使用方法。
实训准备首先，需要准备以下材料：-电路板 -焊接工具 -各种元器件：红外光电开关、MOS管、滤波电容、运放、运放封装 -示波器、信号发生器实训流程1.焊接电路板：首先，需要将电路板上的各个元器件进行焊接，具体焊接方法可以参照元器件的Datasheet，将它们依次焊接在电路板上。
2.连接参数调节器：接下来，将参数调节器与电路板上的相关元器件进行连接，如将运放与电路板上的电源滤波器进行连接，从而调整放大电路的参数。
3.测试实验：此时，可以将信号发生器的频率设置为1000Hz，然后接入到电路板的输入端口，再将示波器连接到输出端口上，进行音频信号输出测试。
4.参数调整：根据实验结果，可以根据需要进行参数的微调，例如增益和音量调整等。
5.进行测试：随后，将电路板连接到扬声器上进行音频输出测试，检查声音的质量是否符合要求。
通过以上实训流程，我们可以更加深入地了解双电源单声道扩音机放大(OCL)电路的工作原理和应用方法，并进一步掌握电子技术相关知识。
OCL互补功放电路电路图1:电路图2:调试方法调试前照例要检查一下元器件．安装和焊接是否正确可靠。
特别要注意二极管、三极管、电解电容极性有无装反，大功率管与散热支架间绝缘是否良好。
热后先单独检查电源部分，如无问题再接入功放调试。
按功放负载情况分下列三步进行：①空载调试为了减少瞬间损坏功放的可能性，先不接负载．接通电源后，用手触摸末级管走应宽微温，或一管热些，另一管凉些只要不烫手并无其它异常即可放心测量各处电压、调试点电压和静态电流。
用数字万用表直流电压(200mV)档测量输出中点电压，一般如在士50mV以下可认为正常。
如偏正过高，可加大R2，反之则减小R2，只要差分管经过选配，通常容易控制在土50m以内。
然后测试R7或R8上两端电压降，由于未接负载，此两电阻上压降是相同的。
静态电流为40～50mA，R7或R8上相应压降应达到13～17mV，BG4—5基极间电压约2V左右。
如R7或R8上无压降或小于13～17mV，可分别测试D1和D2压降，试把其中压降较小的二极管焊下(应断开电源后进行)换一压降较大二极管后复测，如无相应的二极管则可用220Ω微调电阻代之并微调到R7或R8上压降达到13～17mV．反之，如果R7或R 8上压降过大，则可用220Ω微调电阻与D1或D2并联且微调到R7或R8上压降达到13～17mV，复测中点电压并调整R2使中点电压达到土50mV以内。
②纯电阻负载调试功放输出接8～10Ω 1／4W电阻，再测R7和R8两端压降，此时由于BG6，7通过此电阻形成各自独立的直流回路，R7、R8上压降可能会不一致，此时可再调整R2使此两电阻上压降一致，中点电压也就接近0V。
如R7、R8上压降相同但未达13～17mV，则可调换D1、D2或微调上述2200微调电阻，反复1～2次，总之要达到R7、R8上压降相同并达到13～17mV，中点电压一般也就调好。
③实际负载调试经以上调试后可接入声箱调试。
连接声箱的馈线及其长度尽量按日后实际使用情况配接。
详解OCL功率放大器电路OCL基本功率放大电路(1)电路结构如图10-11所示为OCL基本功率放大电路，图中VT 1 和VT 2 是特性相同但极性不同的配对管。
VT 1 和VT 2 两管的集电极分别与对称的正、负直流电源相连，两管的基极相连是信号的输入端，两管的发射极相连是信号的输出端。
图10-11 OCL基本功率放大电路(2)工作原理静态时，两管均处于截止状态。
由于两管特性相同，内阻一样，又采用对称的直流电源供电，所以输出端 O 点静态电压为0V。
在输入信号正半周时，两管的基极电位同时升高，由于两管的极性不同，基极上的输入信号使VT 1 发射结正向偏置，VT 1 处于放大状态;而正半周的输入信号使VT 2 发射结反偏截止。
此时，流过扬声器的电流方向是自上而下的，如图中的带箭头的实线所示。
在输入信号负半周时，两管的基极电位同时下降，使VT 1 发射结反偏截止，VT 2 进入放大状态。
此时流过扬声器的电方向是自下而上(因地比负电源高)的，如图中的虚线所示。
从以上分析可以看出，OCL功率放大电路利用了NPN型和PNP 型对管的互补特性，用一个信号同时激励晶体管VT 1 、VT 2 轮流导通与截止，分别放大交流信号的正、负半周，负载上得到的是一个放大了的完整信号。
这种电路通常称为无变压器耦合互补推挽放大电路。
(3)电路特点①要采用良好平衡性的对称正、负直流电源供电，电源结构复杂。
②输出端直流电压为0V，不需要输出耦合电容，低频特性好。
③由于扬声器一端接地，直接与放大器相连，故障时直流电压升高，而扬声器的直流电阻很小，所以需加设保护电路。
④负载可获得的最大功率为⑤OCL功率放大电路主要用于输出功率较大的场合，如组合音响、扩音机电路中。
实用OCL功率放大电路OCL基本功率放大电路，由于没有直流偏置电路，在正负半周的交界处，输入电压较低，输出对管都截止，输出电压与输入电压不存在线性关系，存在一小段死区，会出现如图10-4所示的交越失真现象。
一、概述在现代电子技术领域中，功率放大电路作为电子设备中不可或缺的一部分，其设计原理和性能指标一直备受研究者和实践者关注。
而在功率放大电路中，单电源互补（OCL）电路作为一种常见的设计方案，在不同的应用场景中发挥着重要作用。
本文将就OCL电路的基本原理、设计特点等方面进行系统深入的探讨，以期能够更好地了解和应用这一电路设计方案。
二、OCL电路的基本原理OCL电路是指单电源互补电路（Output Capacitor-Less Circuit），它是一种非常常见的功率放大电路设计方案。
在OCL电路中，采用一种特殊的互补输出级，能够使得单电源供电的功率放大电路在输出端产生对称的推挽信号。
这种设计方案能够在单电源供电的情况下，实现对称的输出功率放大，节省了电源成本，提高了整体系统的性能和可靠性。
三、OCL电路的设计特点1. 单电源供电：OCL电路采用单电源供电，可以大大降低系统的成本和复杂度。
在实际应用中，特别是在便携式电子设备中，单电源供电的设计方案更加省电，并且可以更方便地实现电池供电。
2. 互补输出级：OCL电路中采用了特殊的互补输出级，能够在单电源供电的情况下产生对称的推挽信号，实现对称输出的功率放大。
这种设计方案不仅能够提高功率放大电路的性能，还能够使得输出信号更加稳定、纯净。
3. 无输出电容：OCL电路通过有效的设计，可以避免在输出端使用电容耦合的设计方案，从而进一步简化了电路的结构和设计，提高了整体系统的可靠性和稳定性。
四、OCL电路的应用场景OCL电路作为一种常见的功率放大电路设计方案，其应用场景非常广泛。
在音频放大器、功率放大器、教学实验仪器等方面都有着丰富的实践经验。
OCL电路在这些应用场景中，不仅能够提供稳定、高保真度的输出信号，还能够满足单电源供电、省电等要求，被广泛地应用于各种电子设备中。
五、OCL电路的发展趋势随着电子技术的不断发展和进步，OCL电路作为功率放大电路中的一种设计方案，也在不断地进行技术革新和优化。
家电检修技术<资料版>2009第6期总页（）初学者天地蓄电池常因接线头与蓄电池接线柱之间松动、腐蚀而造成接触不良，无法正常使用。
下面介绍一种简单有效的修理方法。
1.简易工具的自制及所需材料（１）用１根０．５ｍ长的干净焊接铁线，并配上一个优质的蓄电池充电夹便可。
（２）用薄铁皮包在未损坏的接线柱上，自制一个简易的铁皮筒。
（３）焊接电极，找一节一号干电池，将中间的碳棒抽出，作为焊接接触的电极。
（４）焊料用将报废蓄电池上的接线柱，用钢锯割下，碎成小块备用。
2.修复的操作过程先将蓄电池充足电，用钳子夹住碳棒一端，将焊接线上的充电夹夹在钳子上，焊接线上的接线卡头接到未损伤的接线柱上，把铁皮筒套在损伤的线柱上，内部填满焊料。
这时握住钳子手柄，将焊接电极与损伤的接线柱、焊料接触，此时，碳棒发红，将焊料及损伤的线柱熔化，碳棒在铁皮筒内平稳地移动焊接电极，使之充分熔化。
约几十秒后，立刻移开焊接电极，用凉水浇在上面，使之快速凝固。
如不理想，可重复操作，直到坚实可靠，取下铁皮筒后用锉刀、砂纸打磨成标准尺寸，便可投入使用。
3.须注意的问题（１）焊接前必须拧下蓄电池的加液盖，并在通风良好的地方进行修复操作。
（２）铁皮筒套在损伤的接线柱上后，应在铁皮筒的外围用湿布包住，避免焊接操作时产生的热量烫伤蓄电池的外壳。
（３）每次焊接操作时间不应过长，如反复操作，应间隔３～５ｍｉｎ。
（４）焊接操作完成后，应及时对蓄电池进行补充充电，才能存放或使用，以免损伤蓄电池。
荨蓄电池接线柱损伤修复小经验笪高林OCL 功率放大电路介绍及应用笪焦成志1.单声道O C L 功率放大器（１）图１所示为７Ｗ单声道ＯＣＬ功率放大器电路。
ＩＣ为ＯＣＬ音频功放集成电路μＰＣ５７８Ｃ，采用±１２Ｖ双电源供电，电压增益为４５ｄＢ。
μＰＣ５７８Ｃ的輥輰訛脚为信号输入端，⑦脚为功放输出端，⑤脚为正电源端，⑧脚为负电源端。
（２）图２所示为１２Ｗ单声道ＯＣＬ功率放大器电路。
经典OCL差分功放电路图解下图是一个非常经典的OCL差分功放电路，通过这个电路我们来详细分析OCL差分功放各元器件的作用。
看到这个电路图，可能一些刚入门的朋友会有点蒙。
不用怕，现在开始带大家一起来分析这个电路。
方式是从简到难，从框架到细节这样的顺序来讲解电路，先讲框架，然后逐渐加添加电路细节，所以大家要跟上思路。
（一）第一步，尽可能的抽象这个电路图，会等效成什么样子那？（图1 OCL等效电路）对，就是上面这个电路，整个OCL电路可以等效为一个大功率的运放，加上几个电阻电容构成了一个同向放大器，就是这么简单。
为了便于理解，我把等效电路中电阻电容的编号也跟原图中对应起来了，大家看出区别和联系来了吗？所以整个功放的增益怎么算？截止频率怎么算？是不是很简单？什么，你不懂运放？来来来，打开电脑，打开浏览器，调出收狗输入法，输入“清华大学模拟电子技术基础”，先从头看一遍。
如果上面的等效电路你能够看明白，那么这个OCL电路你也就弄明白了，当然，除了一点具体的实现细节还需要跟你讲解一下。
来来来，我们一步步还原上面的完整电路。
（二）实际的运放功率不够大怎么办？你首先想到的是什么？没错，后级加上大功率三极管。
看下图。
（图2 使用图腾柱提高输出功率）如上图，在运放的后级加上一级图腾柱来提高功放的输出功率，什么，你问我为啥后面的两个三极管Q1，Q2叫做图腾柱？呵呵，鬼知道，可能是因为图腾象征着力量吧，这两个三极管给了你力量咯。
眼尖的小伙伴开始抱怨了，亲，你这个电路不科学啊，后面图腾柱的两个基极直接接在一起会有交越失真的幺。
确实会存在交越失真，我们要保证两个三极管时刻处于导通状态，怎么办呐？当然是给两个三极管都提供一个维持导通的偏执电压喽。
看下图。
（三）消除大功率三极管的交越失真（图3 通过添加偏置电压，消除功率三极管的交越失真）这个时候又有人开始吐槽了，加偏置电压我懂，但是为啥加了个三极管Q3来提供偏置那？哈哈，这就要说道这个传说中的倍压电路了。
OCL功放电路调试与维修总结
本功放采用最简洁的单差分OCL功放电路。
输入级Q1、Q2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。
第二级Q3为主电压放大级，它提供大部分电压增益。
但未采用常见的“自举”电路，大功率放大器采用“自举”电路，对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利于减少元件简化电路，C12为相位补偿电容。
IC1、R12、D4、C14、R13、Q8、K1等组成功放过载保护电路，当负载发生短路时，继电器动作切断功放电源，保护功放电路避免故障扩大化。
当负载短路
故障排除自动恢复工作。
因
电路板上搭锡，线路明显损坏
引起的故障可以直接排查解
决。
1、现象：无电；
解决方案：查找变压器有无电
压输出；无，查看保险丝是否
损坏；未损坏，则查找变压器
有无市电输入；无，察看保险
丝管是否接触不良或未接触，
查电源线是否损坏。
2、现象：输出小
解决方案：查看电阻是否装
错，分别查2.7K(常见错装为
4.7K，100K，10K等),100K
（常见错装为10K,4.7K）；电
阻阻值正确的情况下，检查差
动放大电路后的C2383是否
良好。
3、现象：输出大
解决方案：察看电阻是否装
错，如100K装为150K等。
4、现象：波形失真
解决方案：察看电阻是否装
错，如4.7K电阻装错，10K
电阻装错。
电位器阻值无限大（半波）等。
5、现象：无声音输出
解决方案：检查有无管子损坏，输入短路、断路，0欧姆电阻缺失、损坏等。
6、现象：开码后不断自保护
解决方案：查有无2N4007虚焊，装反，检测电路板铜线有无断开，5W水泥电阻有无损坏等。
7、现象：开码后，功率瞬时达到最大，又逐渐减小
解决方案：查缺0.1uF电容。
8、现象：交付使用后，出现半夜机鸣，不定时开机
解决方案：查功放板缺0.1uF电容两个。
9、现象：输出声音有电流声
解决方案：查7805输出电压波动，将其供电端的1000uF电容更换为2200uF电容（较少出现）。
10、现象：在元器件都正确无损的情况下，输出略微大或小
解决方案：可以对100K电阻进行其它阻值代替。
11、现象：波峰略有失真
解决方案：查2N5408有一脚虚焊。
