OCL功放电路详解与维修

图1图2上图为大家常用的一个10W的OCL功放图。

下面主要是教大家怎样去调试电路，因为一般初学者做着电路总会遇到多多少的问题，而不懂从何下手。

1、首先我们可以看到功放一共分为两个部分，图1是功率放大部分，图2为电源部分，由于电源部分一般很少会出现有问题所以这里只对功放部分进行分析怎样去调试电路。

2、由图1我们可以看出，可以把功率放大电路拆解为四个小部分，其中四个部分中我们主要关注的是前级放大和后级的功率放大部分，因为其他两个电路基本上是不会出问题的，出问题我们也很容易分析和解决，如扬声器消振，如果出问题主要出现的现象是自激现象。

而反馈回路出问题则是音量的大小，还有轻重音的不同。

3、前级放大：我们在调试电路的时候应该先把前级和后级断开来调试，调试的过程中我们不需要用正负16V那么大的电压，避免毁坏三极管，我们可以换正负5V的电源来进行调试。

断开前后级把反馈回路接到运放的1或7脚使得运放有放大倍数，接着检查电路时否正常，在上电前先测量下运放的电源脚是否有接错。

接着给运放输入音频信号，通过喇叭听是否有放大的音频信号输出，如果有的话说明了前级电路时正常的。

如果没有的话检测音频信号是否有真正的输入到输入脚，确定后检查反馈回路是否有接错，电源是否接上，当这几个关键点都有了之后运放还是不能正常输出信号说明了运放坏了，可以直接更换运放。

4、后级功放：后级调试同样也要先确保电源电路没有接反，同样给电路输入音频信号，看是否有音频输出，A、如果有正常音色的音频输出时，说明后级是正常的。

如果没输出或者是音色不好的话。

需要进一步的调试，如果没输出，可以用万用表测量电源电压看电源电压是否被拉低了，如果电源电压不正常，说明功放中的三极管已经处于导通状态，通过的电流很大，这时候三极管也会出现发热严重的现象。

如果电源不正常，断电后测量三极管的好坏，和偏置电压是否正常，如果测量得三极管没坏还是有这种现象，建议认真检查电路是否出现假焊，如果还不能解决，建议直接更坏小三极管。

OCL互补功放的组成及工作原理u i T2V CC - V CCR L+u o -+-T1tu ii o1.组成由一对NPN 、PNP 特性相同的互补三极管组成。

2. 电路工作原理 当u i 处于正半周时，T 1导通，T 2截止，流过R L 的电流为i E1。

当u i 处于负半周时，T 1截止，T 2导通，流过R L 的电流为i E2 。

由于管子的对称性， 在负载上获得完整的正弦波形。

二、OCL 互补功率放大电路组成及工作原理输入u i =0时（静态时） 输出u o =0。

i E1i E276/117u i T2VCC- V CCR L+u o -+-T1i E1i E2tu ii otti oi E1i E2TTTtu oTωtOU omOCL 电路及输出输出波形输入信号处于正半周时，输出电压的峰值U om = V CC -U ces1 ≈ V CC 输入信号处于负半周时，输出电压的峰值- V CC -U ces2 ≈ - V CC =- U om77/117i C1u CE1i o ωt OQ Qi B =常数 iC2u CE2 O Oωtu oV CC U CESU CES U omI om -1/R Li C1i C2U omI om OCL 电路的作图分析法将两个放大电路的输出特性曲线合成。

u i T2V CC - V CCR L+u o -+-T1i E1i E2tu ii o78/117制作单位：北京交通大学电子信息工程学院《模拟电子技术》课程组。

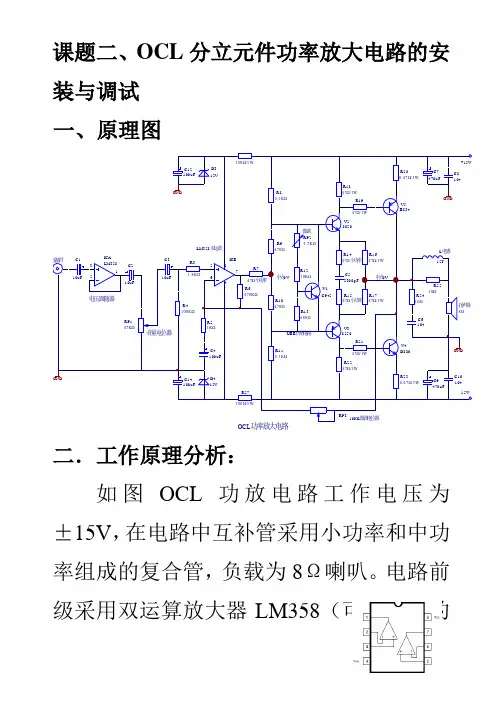

课题二、OCL分立元件功率放大电路的安装与调试一、原理图二．工作原理分析：如图OCL功放电路工作电压为±15V，在电路中互补管采用小功率和中功率组成的复合管，负载为8Ω喇叭。

电路前级采用双运算放大器LM358（可用其它的双运算放大器μA741或NE5532等运放代替），运算放大器的工作电压为±12V。

LM358的第一级接成电压跟随器以增大输入电阻，提高带负载能力，而第二级起信号放大作用，中间采用小功率管C945组成UBE倍增电路起整个电路的电压调整、及静态工作点的调整，使输出功率管预导通，克服交越失真。

后级采用复合管形式组成对管起整个电路的电流放大作用（用8050D 与B834复合管及8550与D880复合管），此电路采用集电极输出结构不是纯电流放大，具有一定的电压增益，以提高输出功率，增加动态范围。

因成本原因此电路所采用的工作电压较低(一般此类功放电路电源电压为±35V左右)，所用的功率管和其它元器件功率较小，要提高输出功率必须提高相应的元器件的功率，可对其它参数进行相对的调整。

C11、C12、C13、C14退耦电容(滤波电容)，R26、R27限流电阻C7、C8、C9、C10退耦电容(滤波电容)其中0.1 uf小电容的作用为消除电源的高频干扰信号C1、C2、C3、信号耦合电容RP1－音量电位器，调节改变声音大小R3是平衡电阻(匹配电阻)V1、RP2 、R12、R13－构成UBE倍增电路，调节RP2可改变输出功率管的静态电流R16、R17、R20、R23－功率管的发射极电阻，为输出功率管提供较强的直流负反馈(也存在交流负反馈)，以稳定功率管的静态电流。

R24、C6－构成贝茹尔网络，用来补偿扬声器的感抗，限制高频输出阻抗，使功放接近于纯电阻，不易产生自激。

R25是阻尼电阻L－高频扼流圈，可以吸收扬声器产生的反峰电压和抑制超高频电信号送入扬声器。

三．安装步骤（1）元器件测量：根据图纸要求的元器件，进行性能、参数的测量。

经典OCL电路详细分析经典OCL电路详细分析（胡穷）在紧张忙碌的学习中，如弹指一挥却已近三个月。

这一段学习即将结束我观察到大家的心情都不平静，也许是因为工作，也许是天太热，也许是莫名的恐惧。

这两天老师催促我们尽快把前几天的答辩项目整理出来上交，我也很烦躁我并不打算写，因为我感觉我跟自己的学习目标差的太远了，有什么写的出手。

今天我转念想想哎！也许是我定的目标太高，也许是别的，但自己要对自己学到的知识要肯定，也是对自己的肯定吧！我答辩的项目是OCL分立功放电路，之前也看过一些别人的论述，也请教了一位功放老师父，但得到的结果我感到还是不尽如人意。

初次做项目我就初生牛犊不怕虎，阴差阳错整了个高难度的，话说模拟电路俗称“魔鬼电路”，OCL 分立又是魔鬼中的东方不败呀！当然这是后话了，废话不多说进入正题了。

在讲之前我先设立几个问题：1.OTL、OCL 、BTL是什么意思?2.本电路属于上面那一项那？它的优点，不足那？3.如何来认识本电路的工作原理？4.你知道具体每一分路的作用吗？5.你知道具体每个元件的作用吗？知道电路中三极管的参数吗？6.扩展，这个图跟本电路原理类似你能看懂吗？有何高明之处？在讲之前我们还是先来看一下电源！看完了电源的图我来讲一下：220V的交流市电经过双联变压器的变压，得到两个电压为20V的交流电源，再经过4个4007（耐反压1000V）的二极管（硅管压降0.7v）整流得到一个28.28V的直流电源，后经过2200uf和103pf的电容滤波，最后的到两个正负电压为26.8V的稳定直流源。

具体的计算方法是；变压器的额定变压输出电压乘以根号2，得的值就是电源最后输出电压的理论值。

理论输出电流可根据变压器额定功率和理论输出电压之比求的。

下面先看看这幅图了解一下功放电路！（图太大了看不清可以放大显示比例）讲之前我设了几个问题下面一一来解释。

第一题：OTL是指无输出变压器的功放电路，OCL无输出耦合电容的功放电路，BTL意为平衡式无输出变压器功放电路。

功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。

基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。

附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。

本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。

认识了局部电路拼出整个电路图时功放的维修就相对容易多了。

C是电压分布图。

电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。

图B这种全对称电路电压也正负对称，是检修测量的主要依据。

一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。

一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。

因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。

输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。

从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。

输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。

为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。

图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。

图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。

图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。

这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。

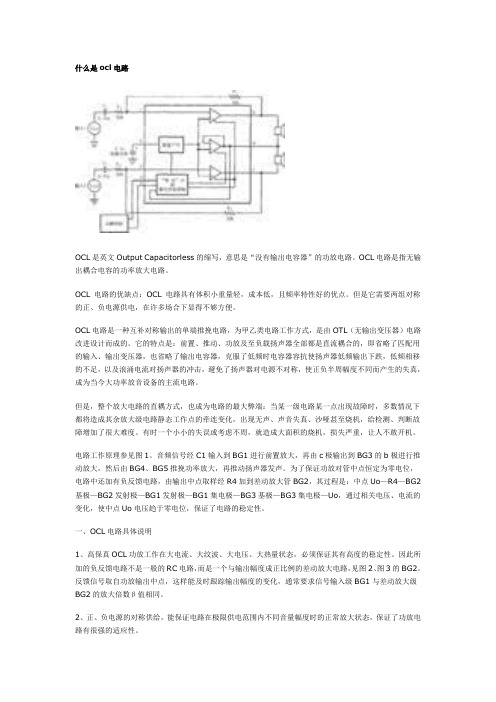

什么是ocl电路OCL是英文Output Capacitorless的缩写，意思是“没有输出电容器”的功放电路。

OCL电路是指无输出耦合电容的功率放大电路。

OCL 电路的优缺点：OCL 电路具有体积小重量轻，成本低，且频率特性好的优点。

但是它需要两组对称的正、负电源供电，在许多场合下显得不够方便。

OCL电路是一种互补对称输出的单端推挽电路，为甲乙类电路工作方式，是由OTL（无输出变压器）电路改进设计而成的。

它的特点是：前置、推动、功放及至负载扬声器全部都是直流耦合的，即省略了匹配用的输入、输出变压器，也省略了输出电容器，克服了低频时电容器容抗使扬声器低频输出下跌，低频相移的不足，以及浪涌电流对扬声器的冲击，避免了扬声器对电源不对称，使正负半周幅度不同而产生的失真，成为当今大功率放音设备的主流电路。

但是，整个放大电路的直耦方式，也成为电路的最大弊端：当某一级电路某一点出现故障时，多数情况下都将造成其余放大级电路静态工作点的牵连变化，出现无声、声音失真、沙哑甚至烧机，给检测、判断故障增加了很大难度。

有时一个小小的失误或考虑不周，就造成大面积的烧机，损失严重，让人不敢开机。

电路工作原理参见图1。

音频信号经C1输入到BG1进行前置放大，再由c极输出到BG3的b极进行推动放大，然后由BG4、BG5推挽功率放大，再推动扬声器发声。

为了保证功放对管中点恒定为零电位，电路中还加有负反馈电路，由输出中点取样经R4加到差动放大管BG2，其过程是：中点Uo—R4—BG2基极—BG2发射极—BG1发射极—BG1集电极—BG3基极—BG3集电极—Uo，通过相关电压、电流的变化，使中点Uo电压趋于零电位，保证了电路的稳定性。

一、OCL电路具体说明1、高保真OCL功放工作在大电流、大纹波、大电压、大热量状态，必须保证其有高度的稳定性。

因此所加的负反馈电路不是一般的RC电路，而是一个与输出幅度成正比例的差动放大电路，见图2、图3的BG2。

低频电子线路实验室
实验四 OCL互补对称功率放大电路
一、实验目的
1．进一步了解无输出电容低频功率放大器的工作原理；
2．掌握OCL电路的性能参数的调测方法；以及负反馈对电
路的影响； 3. 理解电路产生交越失真的原因，以及消除交越失真的方 法； 4. 掌握OCL电路的输出功率、效率的调测方法。
实验原理
• 加强负反馈深度（即用100K电阻与原负反馈电阻
Rf＝100K并联而减小反馈电阻），将减小输出波形
的失真程度；
• 加强负反馈深度（即用100K电阻与原负反馈电阻
Rf＝ 100K相并联而减小反馈电阻），将对输出波形 的交越失真有无影响。
实验内容及步骤：
1.首先将放大器调பைடு நூலகம்;
调零：按上图接线，接通电源后，调节调零电位器RP， 使输出Vo=0（小于±10mV），运放调零后，在后面的实 验中均不用调零了。
5.观察末级工作状态对交越失真的影响：
将b1和b2短路后与运放的输出端相连接，在放大电路输 入端输入f＝1KHz、Vi＝100mV的低频信号，用示波器并画 出输出波形的交越失真情况。 将两种情况下的波形记入表4－4。
有交越失真的波形
消除交越失真后的波形
6.观察末级工作状态对交越失真的影响：
① 将b1和b2点用细短导线短路后与运放的输出端相连接， 在放大电路输入端输入f＝1KHz、Vi＝100mV的低频信号， 用示波器并画出输出波形的交越失真情况。 ② 加强负反馈，即用100K电阻与原负反馈电阻Rf＝100K 相并联，用示波器观察交越失真有无变化。 将以上两种情况下的波形记入表4－5。 原有交越失真的波形 加强负反馈后交越失真的变化
P0m(W)
15 12
9

VT3导通，这时C通过VT3对RL放电，产生反向电流。图中VD1、VD2
起温度补偿作用；R5、R6是一个小电阻，若负载短路，它对VT2、 VT3有一定的限流保护作用。值得指出的是，OTL电路中每个管子的工
作电压不是UCC，而是UCC／2（输出电压最大值只能达到约UCC／2
）所以前面导出的计算Po、PT和PU的公式必须加以修正。由此可知， OTL电路的最大输出功率（理想）。
以减小交越失真。
《电子技术基础》
OCL电路
三、OCL电路
为了提高OTL电路的输出功率，一般要加前置放大级（即推动
级）。前置放大级由Rb1、Rb2、VT1和R3组成。前置放大级的偏
置电阻Rb1不接到电源UCC上，而是接到A点。这是为了取得直流电 压负反馈，以保证静态时A点电位稳定在UCC／2，而不受温度变化
的影响。
例如，当环境温度升高时，由于VT1的集电极电流增大，引起 R3、R4上的电压降增大，使B点对地电压UB降低。因而A点电位UA
＝UB－UBE2－UR5也下降。但由于Rb1接至A点，UA的降低使
UB1也降低，这就导致了VT1的基极电流减小，从而牵制了IC1的上 升，使UA基本上恢复到原来的数值。
《电子技术基础》
兰州理工中等专业学校
《电子技术基础》
OCL电路
三、OCL电路
三极管VT2、VT3应为特性一致的互补管。它们和R5、R6组成功
率放大电路的输出级。当输入信号为负半周时，B点和C点电位升向，
VT2导通，VT3截止，这时电源UCC通过VT2对C充电，在RL上产生正 方向电流。当输入信号为正半周时，B点和C点的电位降低，VT2截止，
输出电阻之间的配合问题。
OCL电路
《电子技术基础》

详解OCL功率放大器电路OCL基本功率放大电路(1)电路结构如图10-11所示为OCL基本功率放大电路，图中VT 1 和VT 2 是特性相同但极性不同的配对管。

VT 1 和VT 2 两管的集电极分别与对称的正、负直流电源相连，两管的基极相连是信号的输入端，两管的发射极相连是信号的输出端。

图10-11 OCL基本功率放大电路(2)工作原理静态时，两管均处于截止状态。

由于两管特性相同，内阻一样，又采用对称的直流电源供电，所以输出端 O 点静态电压为0V。

在输入信号正半周时，两管的基极电位同时升高，由于两管的极性不同，基极上的输入信号使VT 1 发射结正向偏置，VT 1 处于放大状态;而正半周的输入信号使VT 2 发射结反偏截止。

此时，流过扬声器的电流方向是自上而下的，如图中的带箭头的实线所示。

在输入信号负半周时，两管的基极电位同时下降，使VT 1 发射结反偏截止，VT 2 进入放大状态。

此时流过扬声器的电方向是自下而上(因地比负电源高)的，如图中的虚线所示。

从以上分析可以看出，OCL功率放大电路利用了NPN型和PNP 型对管的互补特性，用一个信号同时激励晶体管VT 1 、VT 2 轮流导通与截止，分别放大交流信号的正、负半周，负载上得到的是一个放大了的完整信号。

这种电路通常称为无变压器耦合互补推挽放大电路。

(3)电路特点①要采用良好平衡性的对称正、负直流电源供电，电源结构复杂。

②输出端直流电压为0V，不需要输出耦合电容，低频特性好。

③由于扬声器一端接地，直接与放大器相连，故障时直流电压升高，而扬声器的直流电阻很小，所以需加设保护电路。

④负载可获得的最大功率为⑤OCL功率放大电路主要用于输出功率较大的场合，如组合音响、扩音机电路中。

实用OCL功率放大电路OCL基本功率放大电路，由于没有直流偏置电路，在正负半周的交界处，输入电压较低，输出对管都截止，输出电压与输入电压不存在线性关系，存在一小段死区，会出现如图10-4所示的交越失真现象。

1042.10　分立和集成OCL功率放大器电路详解OCL 是英文Output Capacitorless 的简写，其意思为无输出电容，即没有输出端耦合电容的功率放大器。

2.10.1 分立元器件OCL 功率放大器工作原理分析与理解1．电路特点OCL 功率放大器与OTL 功率放大器相比具有下列一些特点。

（1）省去了输出端耦合电容器，扬声器直接与放大器输出端相连，如果电路出现故障，功率放大器输出端直流电压异常，这一异常的直流电压直接加到扬声器上，因为扬声器的直流电阻很小，便有很大的直流电流通过扬声器，损坏扬声器是必然的。

所以，OCL 功率放大器使扬声器被烧坏的可能性大大增加，这是一个缺点。

在一些OCL 功率放大器中为了防止扬声器损坏，设置了扬声器保护电路。

（2）由于要求采用正、负对称直流电源供电，电源电路的结构复杂，增加了电源电路的成本。

所谓正、负对称直流电源就是正、负直流电源电压的绝对值相同，极性不同。

（3）无论什么类型的OCL 功率放大器，其输出端的直流电压都等于0V ，这一点要牢记，对修理十分有用。

检查OCL 功率放大器是否出现故障，只要测量这一点的直流电压是不是为0V ，不为0V 时说明放大器已出现故障。

2．电路分析说明关于OCL 功率放大器的电路分析方法主要说明以下几点。

（1）直流电路分析中注意正、负电源供电电路，电路中+V 端直流电压最高，地端其次，-V 端直流电压最低。

直流电流是从+V 端流向地端，或流向-V 端，另外地端流出的直流电流流向-V 端。

（2）OCL 功率放大器中的输入级会采用差分放大器，对电路中负反馈电路的分析要倍加小心。

（3）直流电路和交流电路的分析同OTL 功率放大器一样。

（4）OCL 功率放大器已集成化，有专门的OCL 功率放大器集成电路。

3．输出端直流电压分析OCL 功率放大器输出端的直流电压等于0V 。

前面介绍的OTL 功率放大器中，输出端的直流电压等于直流工作电压的一半，而OTL 功率放大器输出端的直流电压为0V 。

• 电解电容有极性，安装时切不可接反，否则会引起爆 炸。 • 输出管发烫应立即断电，防止烧坏管子。 • 焊接时切不可用力压焊变压器端子，以防止拉断内部 线圈焊线。
数据分析
1、原边交流电压V1为235V,两组线圈电压V2 为19.2V,V3为19.2V。 2 、通电测试的变压器副边U2为19.2V，U3交 流电压为19.2V。 3、电路中C16的实测值为23.5V,电路中C14的 实测值为23.5V。 4、输入级放大倍数AV=1+匹配/反馈 5、放大0.5<UBE<UCE,截止UBE<0.5 6、变压器连线与检测： VCC是副边电压的1· 2倍，原因是电流经过滤波电 容后放大1· 2倍。
实验器材
33Ω电阻4个 270Ω电阻4个 33kΩ电阻6个 非极性电容3个 1个 大功率三极管4个 C1815三极管6个 桥堆1个 470Ω电阻4个 4.7kΩ电阻4个 极性电容8个 951 OCL功放板 A1015三极管4个 二极管2个 导线若干
结构框图
原理图
实物图
注意事项
• 反复识读原理图和印板图避免安装时出错。 • 安装三极管时，重新判别E、B、C，切不可盲目装接， 防止接反。 • 焊接时注意温度足够，防止虚焊。 • 焊接时切不可出现焊锡短路。 • 桥堆有极性，安装时切不可接反，否则会损坏桥堆。
R:Q4
ห้องสมุดไป่ตู้
VBE4
VCE4
0.6V
+VCC 0.6V +VCC
0.57V
22V 0.55V 20.5V
正常
正常 正常 正常
无
无 无 无
R:Q5
VBE5 VCE5
实训小结
• 这次实训中，我学会了看印板图，通过印板图 画出原理图；学会了用万用表检测三极管，二 极管和电容的好坏。若功放板子出现故障，则 要先测中点电压。实训中，应当注意：桥堆有 极性，安装时切不可接反，否则会损坏桥堆。 电解电容有极性，安装时切不可接反，否则会 引起爆炸。输出管发烫应立即断电，防止烧坏 管子。焊接时切不可出现焊锡短路和虚焊。测 量数据时切不可让导线和焊点接触，避免短路。

家电检修技术<资料版>2009第6期总页（）初学者天地蓄电池常因接线头与蓄电池接线柱之间松动、腐蚀而造成接触不良，无法正常使用。

下面介绍一种简单有效的修理方法。

1.简易工具的自制及所需材料（１）用１根０．５ｍ长的干净焊接铁线，并配上一个优质的蓄电池充电夹便可。

（２）用薄铁皮包在未损坏的接线柱上，自制一个简易的铁皮筒。

（３）焊接电极，找一节一号干电池，将中间的碳棒抽出，作为焊接接触的电极。

（４）焊料用将报废蓄电池上的接线柱，用钢锯割下，碎成小块备用。

2.修复的操作过程先将蓄电池充足电，用钳子夹住碳棒一端，将焊接线上的充电夹夹在钳子上，焊接线上的接线卡头接到未损伤的接线柱上，把铁皮筒套在损伤的线柱上，内部填满焊料。

这时握住钳子手柄，将焊接电极与损伤的接线柱、焊料接触，此时，碳棒发红，将焊料及损伤的线柱熔化，碳棒在铁皮筒内平稳地移动焊接电极，使之充分熔化。

约几十秒后，立刻移开焊接电极，用凉水浇在上面，使之快速凝固。

如不理想，可重复操作，直到坚实可靠，取下铁皮筒后用锉刀、砂纸打磨成标准尺寸，便可投入使用。

3.须注意的问题（１）焊接前必须拧下蓄电池的加液盖，并在通风良好的地方进行修复操作。

（２）铁皮筒套在损伤的接线柱上后，应在铁皮筒的外围用湿布包住，避免焊接操作时产生的热量烫伤蓄电池的外壳。

（３）每次焊接操作时间不应过长，如反复操作，应间隔３～５ｍｉｎ。

（４）焊接操作完成后，应及时对蓄电池进行补充充电，才能存放或使用，以免损伤蓄电池。

荨蓄电池接线柱损伤修复小经验笪高林OCL 功率放大电路介绍及应用笪焦成志1.单声道O C L 功率放大器（１）图１所示为７Ｗ单声道ＯＣＬ功率放大器电路。

ＩＣ为ＯＣＬ音频功放集成电路μＰＣ５７８Ｃ，采用±１２Ｖ双电源供电，电压增益为４５ｄＢ。

μＰＣ５７８Ｃ的輥輰訛脚为信号输入端，⑦脚为功放输出端，⑤脚为正电源端，⑧脚为负电源端。

（２）图２所示为１２Ｗ单声道ＯＣＬ功率放大器电路。

经典OCL差分功放电路图解下图是一个非常经典的OCL差分功放电路，通过这个电路我们来详细分析OCL差分功放各元器件的作用。

看到这个电路图，可能一些刚入门的朋友会有点蒙。

不用怕，现在开始带大家一起来分析这个电路。

方式是从简到难，从框架到细节这样的顺序来讲解电路，先讲框架，然后逐渐加添加电路细节，所以大家要跟上思路。

（一）第一步，尽可能的抽象这个电路图，会等效成什么样子那？（图1 OCL等效电路）对，就是上面这个电路，整个OCL电路可以等效为一个大功率的运放，加上几个电阻电容构成了一个同向放大器，就是这么简单。

为了便于理解，我把等效电路中电阻电容的编号也跟原图中对应起来了，大家看出区别和联系来了吗？所以整个功放的增益怎么算？截止频率怎么算？是不是很简单？什么，你不懂运放？来来来，打开电脑，打开浏览器，调出收狗输入法，输入“清华大学模拟电子技术基础”，先从头看一遍。

如果上面的等效电路你能够看明白，那么这个OCL电路你也就弄明白了，当然，除了一点具体的实现细节还需要跟你讲解一下。

来来来，我们一步步还原上面的完整电路。

（二）实际的运放功率不够大怎么办？你首先想到的是什么？没错，后级加上大功率三极管。

看下图。

（图2 使用图腾柱提高输出功率）如上图，在运放的后级加上一级图腾柱来提高功放的输出功率，什么，你问我为啥后面的两个三极管Q1，Q2叫做图腾柱？呵呵，鬼知道，可能是因为图腾象征着力量吧，这两个三极管给了你力量咯。

眼尖的小伙伴开始抱怨了，亲，你这个电路不科学啊，后面图腾柱的两个基极直接接在一起会有交越失真的幺。

确实会存在交越失真，我们要保证两个三极管时刻处于导通状态，怎么办呐？当然是给两个三极管都提供一个维持导通的偏执电压喽。

看下图。

（三）消除大功率三极管的交越失真（图3 通过添加偏置电压，消除功率三极管的交越失真）这个时候又有人开始吐槽了，加偏置电压我懂，但是为啥加了个三极管Q3来提供偏置那？哈哈，这就要说道这个传说中的倍压电路了。

OCL功放电路调试与维修总结本功放采用最简洁的单差分OCL功放电路。

输入级Q1、Q2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。

第二级Q3为主电压放大级，它提供大部分电压增益。

但未采用常见的“自举”电路，大功率放大器采用“自举”电路，对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利于减少元件简化电路，C12为相位补偿电容。

IC1、R12、D4、C14、R13、Q8、K1等组成功放过载保护电路，当负载发生短路时，继电器动作切断功放电源，保护功放电路避免故障扩大化。

当负载短路故障排除自动恢复工作。

因电路板上搭锡，线路明显损坏引起的故障可以直接排查解决。

1、现象：无电；解决方案：查找变压器有无电压输出；无，查看保险丝是否损坏；未损坏，则查找变压器有无市电输入；无，察看保险丝管是否接触不良或未接触，查电源线是否损坏。

2、现象：输出小解决方案：查看电阻是否装错，分别查2.7K(常见错装为4.7K，100K，10K等),100K（常见错装为10K,4.7K）；电阻阻值正确的情况下，检查差动放大电路后的C2383是否良好。

3、现象：输出大解决方案：察看电阻是否装错，如100K装为150K等。

4、现象：波形失真解决方案：察看电阻是否装错，如4.7K电阻装错，10K电阻装错。

电位器阻值无限大（半波）等。

5、现象：无声音输出解决方案：检查有无管子损坏，输入短路、断路，0欧姆电阻缺失、损坏等。

6、现象：开码后不断自保护解决方案：查有无2N4007虚焊，装反，检测电路板铜线有无断开，5W水泥电阻有无损坏等。

7、现象：开码后，功率瞬时达到最大，又逐渐减小解决方案：查缺0.1uF电容。

8、现象：交付使用后，出现半夜机鸣，不定时开机解决方案：查功放板缺0.1uF电容两个。

9、现象：输出声音有电流声解决方案：查7805输出电压波动，将其供电端的1000uF电容更换为2200uF电容（较少出现）。

最简单的单差分OCL功放电路图最简单的单差分OCL功放电路图现代功放随着性能的不断提高，电路结构也越来越复杂，这是业余制作者尤其是初学者最感头痛的问题，这里向大家介绍一个最简功放电路，看一看能简化到什么程度，又能达到怎样的性能，这也是一个令人感兴趣的问题。

1)电路原理和性能(1)电路分析图1是本功放的申路图，功放部分元器件连晶体管在内仅20个左右，乍下看象一个原理简图，但确确实实是一个可付诸实用的功放，而且它能以较低的谐波失真向8Ω(4Ω)负载提供≥50W(120W)的输出功率。

它采用典型的OCL电路，但制作时根据实践情况对设计作了必要的改进。

输入级BG1—2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。

对简单的电路结构，这是需要加以尽量考虑的。

第二级BG3为主电压放大级，它提供大部分电压增益，但未采用常见的“自举”电路。

大功率放大器采用“自举”电路对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利减少元件简化电路。

C2是相位补偿电容。

末级由BG4—7以最简方式复合而成的互补输出级，元件少无调整，使采用功率较小的推动管BG4—5也足以满足推动末级输出100W以上的要求。

末级静态电流的设定以减小低输出功率时的交越失真为主，通常取40—50mA。

至于大输出功率时的交越失真因“掩蔽”效应，影响不明显。

对静态电流也未作热补偿，工作时随着温度上升静态电流也相应上升，但试用中并未出现失控。

这样做可简化安装工艺、减少调试手续，此外，稍大的静态电流多少也能降低一些大输出时的交越失真。

C3作电源高频退耦。

本机加上总体负反馈后的增益约20倍(26dB)，但取消总体负反馈后也能很好工作雪满功率输出波形仍是对称的，用示波器观察未见波形失真，用失真仪测试谐波失真，与加负反馈后相比升高并不大(仅0．2％左右)。

可以看出，本机的开环性能不错。

⾼保功放准互补对称（OCL）电路⾼保功放准互补对称（OCL）电路
▲电路图原理
电路结构：T1、T2为差放输⼊级，T3为共射放⼤级和T4～T7组成准互补功率输出级。

R7、D1、D2提供T4～T7管偏置电压，克服交叉失真
R1、R6分别构成T1、T2管的基流回路，且R6构成直流负反馈，使整个电路的静态⼯作点稳定。

R6和C3、R5⼜形成了交流电压串联负反馈，使电压放⼤倍数稳定，输⼊电阻增⼤，输出电阻降低，⾮线性失真减⼩。

C6、R9是⾃举电路，为提⾼T3推动级集电极输出电压振幅的实现充分利⽤末级互补对称管的⽬的。

C5起到频率补偿、消除⾃⾝振荡的作⽤；R14、C7 为了克服扬声器中感性负载的影响，使之接近于纯阻，以保护输出功率管，同时也有助于避免⾃激。

R10 、 R11为了使输出级得到合适的⼯作点，同时分别减少T6、T7穿透电流，并增加其击穿电压值。

▲电路调整
OCL电路输出端A点静态电位应为零。

若VA≠0，应调R2 , VA>0时，应将R2 调⼩
在调整输出端静态电位时，应将扬声器脱开电路，⽤假负载替代，以免VA≠0时可能将扬声器烧坏
输⼊端加正弦信号时，若输出波形产⽣交叉失真，应先将R7电位器调到最⼩，然后逐渐增⼤，使交叉失真刚好消失。

若R7过⼤，有可能使T6、T7电流过⼤⽽烧坏管⼦。

在VA=0时调整R7使VA≠0，所以应将R7和R2交替反复调整，直⾄VA=0且刚好消除交叉失真。

OCL功放电路无声音用户在使用中,并联了两个号筒式高音喇叭，结果造成功放烧坏，故此机损坏应是功放负载严重超载所致。

拆出功放板，观察两个声道中有一个声道的管子完好，另一声道的功率输出管已炸开，输出管型号是D1762，其参数是80V/3A/25W，自绝缘封装。

为方便检修，测绘出功放部分电路见下图。

从下图中可看出，这是一款电路简洁的经典OCL电路，末级输出采用准互补电路，即NPN型的V4和V6复合组成一个NPN型三极管，PNP型的V5和NPN型的V7复合组成一个PNP型三极管。

电路中末级的V6、V7推挽管用的都是NPN型的D1762。

V4与V6组成的复合管和V5、V7组成的复合管并不完全对称，在NPN型复合管中V6的输入信号取自V4的发射极，从V4和V6的发射极输出信号，在PNP型复合管中V7的输入信号取自V5的集电极，从V5的发射极和V7的集电极输出信号，与完全对称的互补推挽电路是有区别的，称为“准互补对称推挽电路”。

正是这种复合输出电路的应用为后面的电路灵活改造选择功率管提供了便利。

由于D1762这种自绝缘封装的管子平常极少使用，手里暂时无件，决定用常见的TIP41C、TIP42C代用，其参数是100V/6A/65W，集电极与散热片相通，散热片与铝质散热器间一般应加绝缘片才行，但在本机这个环境可以不加，理由是另一个完好的声道即L声道功率管D1762与散热器绝缘，电路板虽然通过螺钉与散热器固定，但和散热器接触部分没有铜皮，散热器用螺钉固定在木质机箱底部也是绝缘的。

用TIP41C、TIP42C对电路改动如下图所示。

TIP41C直接固定在原V7位置，只有V6即TIP42C引线位置、V4、R8、Rll需作相应变动：把R8拆下，原焊盘短接，V4集电极通往VCC+25V，铜皮就近划断，串入R8；Rll焊盘就近划断，一端用线接TIP42C发射极，另一端接VCC+25V，TIP42C集电极用线接至中点输出即R13上端。
