课堂功放前置电路原理与检修

前置音频放大器实验报告院系名称信息工程学院电子系班级学号姓名指导教师王照平肜瑶一、实验电路前置音频放大器实验电路原理图和PCB版图图1 前置音频放大器实验电路原理图图2 前置音频放大器电路PCB版图二、实验分析本次前置音频放大器实验采用的电路比较典型，是音响放大器中常见的标准前级系统，该电路放大器中加有大反馈量的交直流负反馈，使非线性失真度限制在0.15%以内，同时负反馈还平抑了元器件数值误差对性能的影响。

前级放大系统由四级组成，其中第一、二级为两级共射级直藕放大器，同时设有五种输入信号的幅度和频率特性校正电路。

在这种组合电路中，第二级集电极输出信号经频率校正RC网络反馈到第一级发射级，是输入阻抗得以提高，同时负反馈包括了两级放大器，即使负反馈系数不大也有足够的反馈量，而较小的负反馈系数可使放大器输出阻抗不致降到过低的程度。

但是，这种组合电路中，由于两级放大处于整个音响放大器的最前端（即最低输入电平端），因而必须选用低噪声三极管。

因为负反馈的需要，应尽量选择H FE较大、V CEO较小的小功率硅NPN三极管。

在图1所示的前级放大系统中，后两级为TR3和TR4，TR3为射级输出器，电压增益最大为0.9左右，TR4为负反馈式音调控制补偿放大器，在音频中段增益近似为1。

所以，前级系统增益主要由前两级TR1和TR2为主。

按一般标准功放后级的输入电平额定值为1V p-p，而信号选择输出电平额定值为5mV，因此，要求TR1、TR2的电压增益K V约为46dB （200倍）。

上述指标还需留有必要的余量，以使后级功率放大器有足够的驱动电压。

为此，电压增益可以定为50dB。

在输入电平较高的压电唱头输入端、调谐器输入端均加入R1~R6组成的分压器，对信号进行衰减。

同时，当双刀选择开关S1b中无须频率校正输入时，由R16、R17随可能输入大信号状态下改变负反馈系数，以稳定放大器的增益。

此外，由于调谐器输入电压高，且一致性差，除由R5、R6对输入信号衰减以外，S1b则将负反馈电阻R17减小为24kΩ，增大负反馈系数，使TR1、TR2闭环增益控制在39倍（32dB）以内，即使输入TR1基-射极信号电压为100mV rms，而TR2输出电压也只为3.9V rms，不致产生削波失真。

功放机检修思路和检修技巧Hi-Fi音响功放电路与A V功放机放大器常见故障有整机不工作、无声音输出、声音轻、输出噪声大、声音失真、音箱啸叫等故障现象。

下面我介绍各种故障的检修思路与检修技巧。

1、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。

若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。

若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。

对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。

如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输人端电压不正常，应检查整流、滤波电路。

若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。

若+5V电压正常，则故障在负载电路；若+5V 电压仍不正常，则故障在7805本身。

若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。

2、无声音输出无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。

检修有保护电路的放大器时，应看开机后保护继电器能否吸合。

若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。

若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。

若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。

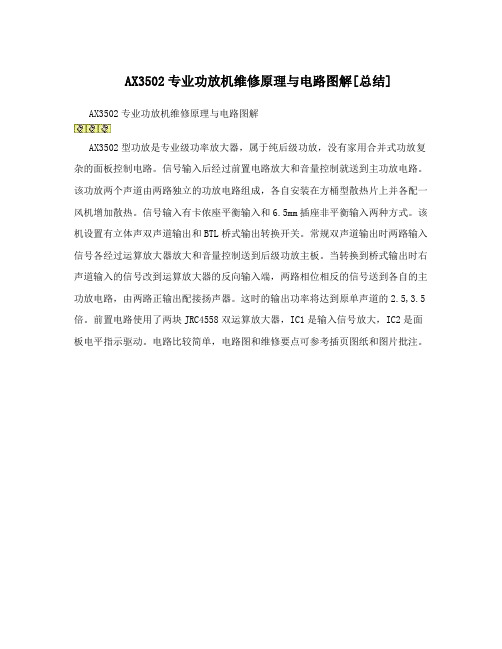

AX3502专业功放机维修原理与电路图解[总结] AX3502专业功放机维修原理与电路图解AX3502型功放是专业级功率放大器，属于纯后级功放，没有家用合并式功放复杂的面板控制电路。

信号输入后经过前置电路放大和音量控制就送到主功放电路。

该功放两个声道由两路独立的功放电路组成，各自安装在方桶型散热片上并各配一风机增加散热。

信号输入有卡侬座平衡输入和6.5mm插座非平衡输入两种方式。

该机设置有立体声双声道输出和BTL桥式输出转换开关。

常规双声道输出时两路输入信号各经过运算放大器放大和音量控制送到后级功放主板。

当转换到桥式输出时右声道输入的信号改到运算放大器的反向输入端，两路相位相反的信号送到各自的主功放电路，由两路正输出配接扬声器。

这时的输出功率将达到原单声道的2.5,3.5倍。

前置电路使用了两块JRC4558双运算放大器，IC1是输入信号放大，IC2是面板电平指示驱动。

电路比较简单，电路图和维修要点可参考插页图纸和图片批注。

此功放两声道总输出功率接近千瓦，电源变压器使用容量为1000W的环型变压器。

电路如插页图片和电路图所示，变压器次级有双32V绕组两个，各绕组输出单独整流滤波，每组使用四支10000μf电解电容。

输出对各绕组中间抽头约正负45V的直流电压。

但该机没有以此输出作为功放电源，而是把两个90V输出串联成正负90V后提供后级功放电路。

从而使整机有足够的功率输出。

一组双15V绕组是给前置放大电路提供正负15V双电源的，这组电源的整流滤波和三端稳压器7015、7915组装在前置放大板上。

除给IC1、IC2提供正负15V电源外同时又输送到主功放电路板，一是给输入级运算放大器NE5532供电，二是给差分电路提供恒流源。

单12V绕组是给散热风机供电的，整流滤波后分两路经470Ω电阻和温控继电器接仪表风扇。

温控继电器安装在功率管的散热片上，温控器选用的是常开型，开机后风扇是经过470Ω电阻供电的，电阻限流压降风扇低速运转，当使用过程中散热片温度升高后温控器触点闭合，短路了470Ω电阻，风扇则高速转动，增加散热效果。

功放电路原理与维修解读功放电路是一种用于音频信号放大的电路，通常用于音响系统、电视机、汽车音响等设备中。

其主要原理是输入的小信号经过放大器放大后输出一个更大的音频信号。

功放电路一般由输入级、放大级和输出级组成。

输入级是将音频信号输入到功放电路中的部分，常用的输入电路有共射放大器、共基放大器和共集放大器。

放大级是将输入信号放大的部分，常用的放大电路有共射放大器和差动放大器。

输出级是将放大后的信号输出的部分，常用的输出电路有共射放大器和集电极跟随电路。

在功放电路中，放大级是最重要的部分，它负责将输入信号放大到足够大的幅度。

常用的放大电路有晶体管放大电路和集成电路放大电路。

晶体管放大电路可以进一步分为B类、AB类和A类放大电路。

B类放大电路通过两个晶体管的交替工作来增强放大能力，但其缺点是会引入交叉失真。

AB类放大电路通过一个晶体管和一个输出级来实现，可以有效减少交叉失真。

A类放大电路的功放电流一直存在，能够提供高品质的音频放大效果。

在维修功放电路时，首先需要检查电源供应是否正常。

功放电路通常需要较高的电源电压，如果电源供应不稳定或有问题，可能会导致功放电路无法正常工作。

在检查电源供应时，需要使用示波器等仪器进行测试，检查电压波形是否稳定。

其次，需要检查放大器的输出部分是否正常。

可以用多米特表或示波器测量输出级的工作状态，检查输出信号的幅度和波形是否正常。

如果输出信号幅度过小或者没有输出，可能是输出级部分的元件损坏或者焊接不良引起的。

还需要检查输入部分是否正常。

可以用音频信号发生器产生一个测试信号，并通过示波器观察信号是否能够顺利通过功放电路。

如果没有信号输出或者信号失真，可能是输入级部分的元件损坏或者连接不良导致的。

在维修功放电路时，还需要注意防止静电的干扰。

静电可能会损坏电路中的敏感元件，因此在操作时要注意使用静电消除器，并避免直接接触电路板。

维修功放电路还需要具备一定的电子知识和技能，对于电路原理和维修方法有一定的了解。

功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。

基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。

附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。

本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。

认识了局部电路拼出整个电路图时功放的维修就相对容易多了。

C是电压分布图。

电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。

图B这种全对称电路电压也正负对称，是检修测量的主要依据。

一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。

一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。

因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。

输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。

从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。

输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。

为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。

图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。

图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。

图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。

这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。

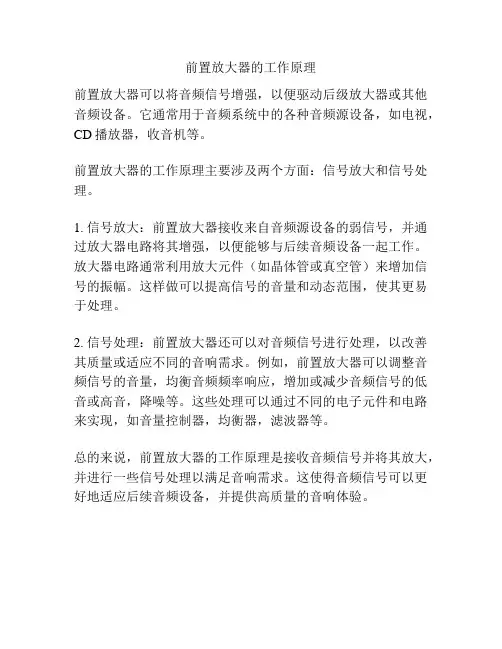

前置放大器的工作原理
前置放大器可以将音频信号增强，以便驱动后级放大器或其他音频设备。

它通常用于音频系统中的各种音频源设备，如电视，CD播放器，收音机等。

前置放大器的工作原理主要涉及两个方面：信号放大和信号处理。

1. 信号放大：前置放大器接收来自音频源设备的弱信号，并通过放大器电路将其增强，以便能够与后续音频设备一起工作。

放大器电路通常利用放大元件（如晶体管或真空管）来增加信号的振幅。

这样做可以提高信号的音量和动态范围，使其更易于处理。

2. 信号处理：前置放大器还可以对音频信号进行处理，以改善其质量或适应不同的音响需求。

例如，前置放大器可以调整音频信号的音量，均衡音频频率响应，增加或减少音频信号的低音或高音，降噪等。

这些处理可以通过不同的电子元件和电路来实现，如音量控制器，均衡器，滤波器等。

总的来说，前置放大器的工作原理是接收音频信号并将其放大，并进行一些信号处理以满足音响需求。

这使得音频信号可以更好地适应后续音频设备，并提供高质量的音响体验。

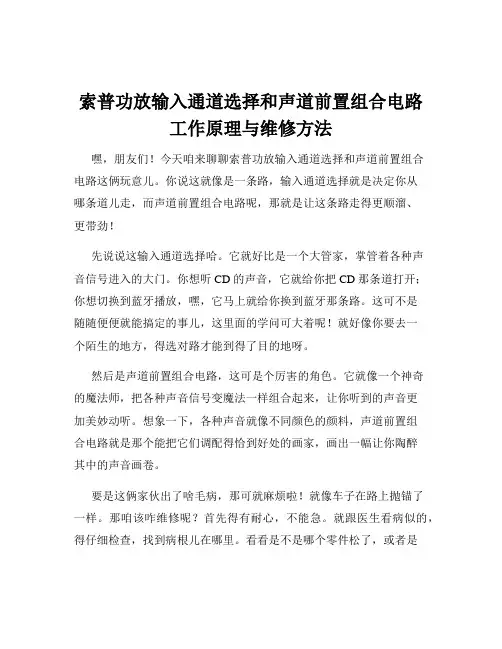

索普功放输入通道选择和声道前置组合电路工作原理与维修方法嘿，朋友们！今天咱来聊聊索普功放输入通道选择和声道前置组合电路这俩玩意儿。

你说这就像是一条路，输入通道选择就是决定你从哪条道儿走，而声道前置组合电路呢，那就是让这条路走得更顺溜、更带劲！先说说这输入通道选择哈。

它就好比是一个大管家，掌管着各种声音信号进入的大门。

你想听 CD 的声音，它就给你把 CD 那条道打开；你想切换到蓝牙播放，嘿，它马上就给你换到蓝牙那条路。

这可不是随随便便就能搞定的事儿，这里面的学问可大着呢！就好像你要去一个陌生的地方，得选对路才能到得了目的地呀。

然后是声道前置组合电路，这可是个厉害的角色。

它就像一个神奇的魔法师，把各种声音信号变魔法一样组合起来，让你听到的声音更加美妙动听。

想象一下，各种声音就像不同颜色的颜料，声道前置组合电路就是那个能把它们调配得恰到好处的画家，画出一幅让你陶醉其中的声音画卷。

要是这俩家伙出了啥毛病，那可就麻烦啦！就像车子在路上抛锚了一样。

那咱该咋维修呢？首先得有耐心，不能急。

就跟医生看病似的，得仔细检查，找到病根儿在哪里。

看看是不是哪个零件松了，或者是电路哪里出了问题。

然后呢，根据具体情况来采取措施。

也许只是简单地紧一紧螺丝，也许得换个零件。

咱得像侦探一样，不放过任何一个蛛丝马迹。

有时候一个小小的焊点松动都可能导致大问题呢！你说这奇怪不奇怪？就像一颗小小的螺丝钉能影响整个机器的运转一样。

维修的时候可别粗心大意啊，不然修不好不说，还可能越弄越糟糕。

要小心谨慎，就像走钢丝一样，一步一步稳稳当当的。

要是自己搞不定，可别逞强，赶紧找专业的人来帮忙。

毕竟人家是专家，经验丰富着呢！哎呀，说了这么多，大家对索普功放输入通道选择和声道前置组合电路的工作原理与维修方法是不是有了更深的了解呀？这可不是一朝一夕就能掌握的，得不断学习、实践。

就像学骑自行车一样，一开始可能会摔倒，但多练几次不就会了嘛！大家可别嫌麻烦，好好研究研究，说不定你也能成为这方面的专家呢！加油吧！。

功放的常见问题和维修处理方法本期介绍功放设备常见的问题以及维修处理方法，希望对你有所帮助。

1.整机不工作其故障表现为通电后功放不显示，各功能键也没反应，同时没有任何声音。

出现这种情况首先要检查电源电路。

电源插头两端的直流电阻值可用万用表测量，正常情况下电阻值应有数百欧。

如果测得的电阻值小得多，同时电源变压器发热严重，说明电源变压器的主电路有局部短路。

如果测得的电阻值特别大，就要检查保险丝是否熔断、电源线与插头之间是否有断线、变压器初级绕组是否开路这些情况。

2.没有声音输出其表现为各功能键均显示正常，但是没有信号输出。

检修有保护电路的功放时，应检查启动后保护继电器是否能吸合。

如果继电器不工作，就要测量功放电路中点的输出电压是否偏移、过流检测电压是否正常。

如果中点输出电压偏移或过流检测电压异常，说明电路有故障，检查正、负电源是否正常。

若正、负电压不对称，可断开正、负电源的负载电路，来判断是电源电路本身异常还是功放电路故障。

3.噪声变大其表现为功放的噪声有交流声、感应噪声、白噪声、爆裂声等。

维修时首先要判断噪声是来自前级还是来自后级电路。

可以把前、后的电路接头分别取下，以此盘点噪声来源。

交流声是指听感低沉、单调稳定的100赫兹交流哼声，主要是由于电源部分滤波不良引起的，应重点检查电源整流、滤波和稳压元件是否损坏。

前、后放大电路电源端的退耦电容虚焊或失效，也会产生类似交流声的低频振荡噪声。

4.啸叫啸叫故障是由电路中的自激引起的，又分为高频啸叫和低频啸叫。

高频啸叫的频率较高，通常是由于电路中高频消振电容失效或前级运放集成电路性能差引起的。

可以在后级电路的消振电容器或解耦电容器的两端并联小电容检查。

此外，负反馈元件故障，也会引起高频正反馈和高频咆叫。

低频啸叫通常是由电源滤波或脱耦不良引起的。

这时应该检查电源滤波电容器、稳压器和退电容器是否开启或失效，增加了电源内阻。

功放集成电路性能故障，也会造成低频啸叫，这种时候集成电路工作温度高。

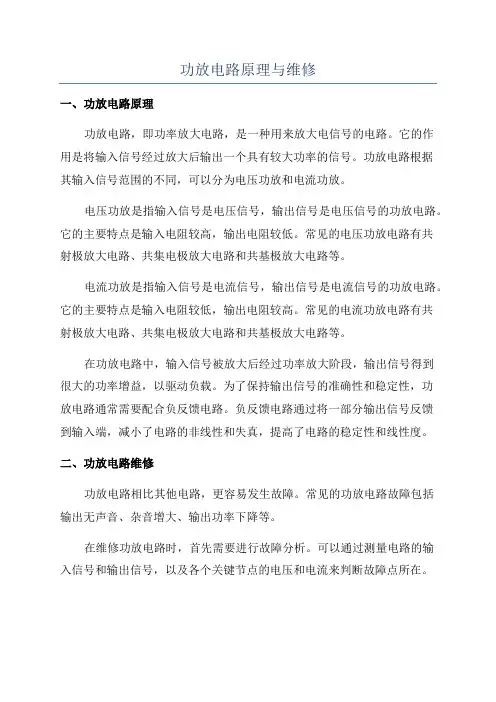

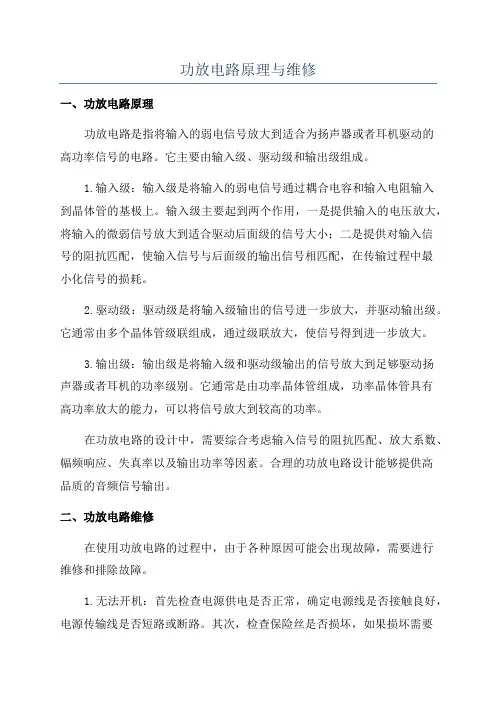

功放电路原理与维修一、功放电路原理功放电路，即功率放大电路，是一种用来放大电信号的电路。

它的作用是将输入信号经过放大后输出一个具有较大功率的信号。

功放电路根据其输入信号范围的不同，可以分为电压功放和电流功放。

电压功放是指输入信号是电压信号，输出信号是电压信号的功放电路。

它的主要特点是输入电阻较高，输出电阻较低。

常见的电压功放电路有共射极放大电路、共集电极放大电路和共基极放大电路等。

电流功放是指输入信号是电流信号，输出信号是电流信号的功放电路。

它的主要特点是输入电阻较低，输出电阻较高。

常见的电流功放电路有共射极放大电路、共集电极放大电路和共基极放大电路等。

在功放电路中，输入信号被放大后经过功率放大阶段，输出信号得到很大的功率增益，以驱动负载。

为了保持输出信号的准确性和稳定性，功放电路通常需要配合负反馈电路。

负反馈电路通过将一部分输出信号反馈到输入端，减小了电路的非线性和失真，提高了电路的稳定性和线性度。

二、功放电路维修功放电路相比其他电路，更容易发生故障。

常见的功放电路故障包括输出无声音、杂音增大、输出功率下降等。

在维修功放电路时，首先需要进行故障分析。

可以通过测量电路的输入信号和输出信号，以及各个关键节点的电压和电流来判断故障点所在。

接下来是故障点的定位。

可以通过观察电路板上的电子元件是否烧毁、变色或变形等来判断故障点所在。

同时，可以利用万用表或示波器等仪器进行测量，找出故障元件。

在更换故障元件时1.确保所更换的元件与原来的元件参数相同，包括型号、规格、封装等。

同时，还需要注意元件的极性，确保插入的方向正确。

2.更换元件时需要注意静电防护。

可以使用静电手套、防静电垫等设备来保护元件。

3.在拆卸和安装电路板时，需要小心操作，避免破坏其他元件或线路。

4.更换元件后，需要重新调试电路。

可以使用示波器等仪器来观察信号波形和频率，以确保电路正常工作。

总结：功放电路是一种用于放大电信号的电路，根据输入信号的不同可以分为电压功放和电流功放。
