高二物理电表的改装

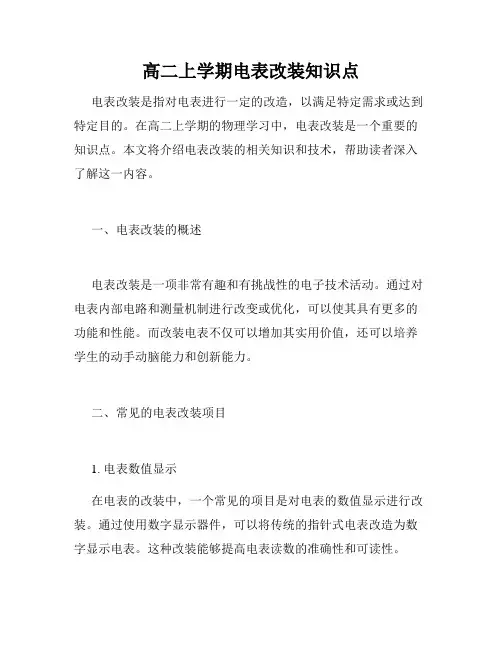

高二上学期电表改装知识点电表改装是指对电表进行一定的改造，以满足特定需求或达到特定目的。

在高二上学期的物理学习中，电表改装是一个重要的知识点。

本文将介绍电表改装的相关知识和技术，帮助读者深入了解这一内容。

一、电表改装的概述电表改装是一项非常有趣和有挑战性的电子技术活动。

通过对电表内部电路和测量机制进行改变或优化，可以使其具有更多的功能和性能。

而改装电表不仅可以增加其实用价值，还可以培养学生的动手动脑能力和创新能力。

二、常见的电表改装项目1. 电表数值显示在电表的改装中，一个常见的项目是对电表的数值显示进行改装。

通过使用数字显示器件，可以将传统的指针式电表改造为数字显示电表。

这种改装能够提高电表读数的准确性和可读性。

2. 电表远程监控另一个常见的电表改装项目是实现电表的远程监控。

通过添加无线模块和通信芯片，可以将电表的数据传输到远程设备上，实现对电表的实时监测和数据收集。

这种改装在智能电网建设和能源管理中有着广泛的应用。

3. 电表报警功能为了提高电能使用的安全性和可靠性，可以对电表进行报警功能的改装。

通过添加报警器件和控制电路，可以在电能消耗过大或异常情况下发出警报，以便及时处理和维护电路设备。

4. 电表数据记录与分析为了更好地了解电能使用情况，可以对电表进行数据记录与分析的改装。

通过添加存储器件和数据处理芯片，可以将电能使用情况以图表或数据表的形式记录下来，帮助用户更好地分析和管理电能使用。

三、电表改装的步骤1. 确定改装目标在进行电表改装之前，需要明确改装的目标和需求。

是希望提高电表的准确性还是添加其他功能？根据具体的需求来确定改装方向。

2. 分析电表结构和原理了解电表的基本结构和工作原理对于改装非常重要。

通过学习电表的构造和工作原理，能够更好地理解电表内部电路和测量机制，为改装提供基础知识。

3. 设计改装方案根据改装目标和需求，设计电表改装方案。

包括选择改装所需的器件和模块，设计电路连接和控制逻辑，并考虑改装的安全性和可靠性。

精品文档电表的改装“把电流表改装为电压表”是高中物理课本中的一个重要分组实验，本实验要求达到如下目的：学会把电流表改装为电压表的基本方法即加深对“串联分压”的理解，掌握测电表内阻的一种方法----半偏法，会设计校表电路。

近几年在一些正规化的考卷中，时有该实验的拓展及变形题，如：把“电流表改装成电流表”、“电压表改装成电流表”、“电压表改装成电压表”。

本文对这些情况加以概括、总结，以期对广大考生有所帮助。

1、电流表改装成电压表改装方案在电流表G上串联一个大阻值的定值电阻R，让其分压即可起到电压表的作0用。

U m如图所示，改装后的电压表的量程U=（r+R）Igg0m I g G Rr0g校表电路G 将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

V题例巩固例1（2003年杭州调研卷）一电压表由电流表G与电阻R串联改成，如图示。

0若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（）A、在R上串联一个比R小得多的电阻 C、在R上并联一个比R小得多的电0000阻B、在R上串联一个比R大得多的电阻 D、在R上并联一个比R大得多的电0000阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R调小一0些，使表头G上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，0故本题答案为D。

2、电流表改装成电流表改装方案在电流表G上并联一个小阻值的定值电阻R，让其分流即可起到大电流表的0Ir作用。

g g如图所示，改装后的电流表的量程I=I+ I r/R=（r+R）0ggg mg0GI I /R m 0gR0精品文档．精品文档AG校表电路将改装后的电流表与标准电流表串联，利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G（表头），满偏电流50μA，内阻约为800—850Ω。

电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器，通常用于家庭和工业中。

在高中物理课程中，学生通常会学习电路和电流的概念。

为了加深学生对电表原理的理解，可以设计一道电表改装的物理题。

题目：电表改装
题目描述：
某实验室想要改装一台电表，使其能够测量交流电流的频率和相位差。

为了实现这个目标，他们在电表上添加了一个频率计和一个相位差测量器。

电表的原理是通过电流通过它的绕组，产生一个磁场，进而通过一个指针显示出电流大小。

当电流是直流时，指针会停在固定位置。

而改装后的电表增加了一个计数器和一个相位差测量器，可以测量交流电当前的频率和相位差。

改装后的电表的原理是，通过将交流电流分成两部分，一部分通过电表的绕组，产生磁场并使指针偏转，另一部分通过频率计和相位差测
量器进行测量。

题目要求：
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。

2. 请解释改装后的电表的工作原理，并说明频率计和相位差测量器的工作原理。

3. 如果一台交流电源的频率为50 Hz，相位差为0度，则在改装后的电表上会显示什么数值？
扩展：
1. 可以要求学生通过计算和实验，验证改装后电表的准确性和灵敏度。

2. 可以让学生进一步思考，如果要测量交流电的电压，如何改装电表。

通过这道题目，学生不仅可以巩固对电流、交流电和频率的理解，还可以了解电表的工作原理和改装后的应用。

同时，通过扩展部分的要
求，可以培养学生的实验设计和创新思维能力。

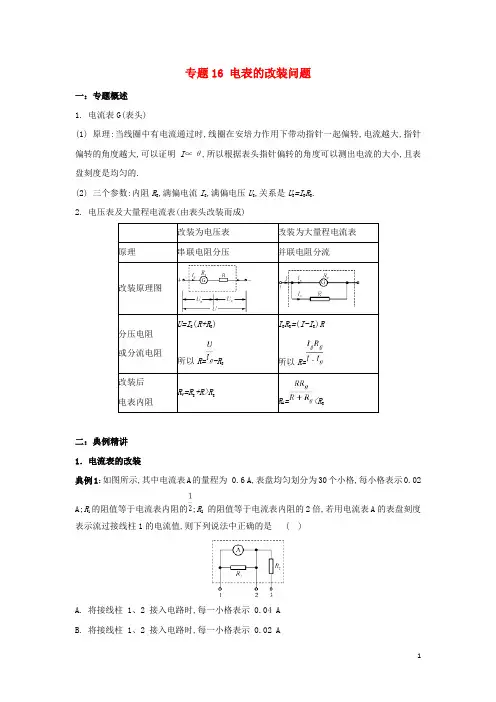

专题16 电表的改装问题一：专题概述1.电流表G(表头)(1) 原理:当线圈中有电流通过时,线圈在安培力作用下带动指针一起偏转,电流越大,指针偏转的角度越大,可以证明I∝θ,所以根据表头指针偏转的角度可以测出电流的大小,且表盘刻度是均匀的.(2) 三个参数:内阻R g,满偏电流I g,满偏电压U g,关系是U g=I g R g.2.电压表及大量程电流表(由表头改装而成)-R R=二：典例精讲1．电流表的改装典例1：如图所示,其中电流表A的量程为 0.6 A,表盘均匀划分为30个小格,每小格表示0.02A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的2倍,若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列说法中正确的是()A. 将接线柱 1、2 接入电路时,每一小格表示 0.04 AB. 将接线柱 1、2 接入电路时,每一小格表示 0.02 AC. 将接线柱 1、3 接入电路时,每一小格表示 0.06 AD. 将接线柱 1、3 接入电路时,每一小格表示 0.01 A【答案】 C2．电压表的改装典例2：有一个灵敏电流表G,内阻Rg=100Ω,满偏电流Ig=300μA。

要把它改装成量程为0～3V的电压表，要串联多大的电阻？改装后的电压表的内阻是多少？【答案】【解析】改装成量程为0～3V的电压表后，两端加上3V的电压时，指针指到满刻度，即电流为300μA，根据欧姆定律：解得：R=9900Ω；改装后电压表的内阻：R V=R+R g=10000Ω。

3．多用电表的改装问题典例3：如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2为开关，下列判断正确的是( )A. 只闭合S1时，M、N间是一个电压表B. S1、S2都闭合时，M、N间是一个电流表C. 只闭合S1时，M、N间是一个电流表D. S1、S2都断开时，M、N间是一个电压表【答案】BD【解析】改装电流表需要并联一个定值电阻分流，扩大量程；改装电压表时，需要串联一个定值电阻分压扩大量程。

电表的改装“把电流表改装为电压表”是高中物理课本中的一个重要分组实验，本实验要求达到如下目的：学会把电流表改装为电压表的基本方法即加深对“串联分压”的理解，掌握测电表内阻的一种方法----半偏法，会设计校表电路。

近几年在一些正规化的考卷中，时有该实验的拓展及变形题，如：把“电流表改装成电流表”、“电压表改装成电流表”、“电压表改装成电压表”。

本文对这些情况加以概括、总结，以期对广大考生有所帮助。

1、电流表改装成电压表改装方案在电流表G上串联一个大阻值的定值电阻R，让其分压即可起到电压表的作用。

改装后的电压表的量程Um=（rg+R）Ig校表电路将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

题例巩固例1（2003年杭州调研卷）一电压表由电流表G与电阻R串联改成，如图示。

若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（）A、在R上串联一个比R小得多的电阻 C、在R上并联一个比R小得多的电阻B、在R上串联一个比R大得多的电阻 D、在R上并联一个比R大得多的电阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R调小一些，使表头G上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，故本题答案为D。

2、电流表改装成电流表改装方案在电流表G上并联一个小阻值的定值电阻R，让其分流即可起到大电流表的作用。

改装后的电流表的量程Im=Ig+ Igrg/R=（rg+R）Ig/R校表电路将改装后的电流表与标准电流表串联，U mI g r g利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G （表头），满偏电流50µA ，内阻约为800—850Ω。

把它改装成1mA 、10mA 的双量程的电流表。

可供选择的器材有：滑动变阻器R 1，最大阻值20Ω；滑动变阻器R 2，最大阻值100k Ω； 电阻箱R ，，最大值9999Ω；定值电阻R 0 ，阻值1k Ω；电源E 1，电动势为1．5V ；电源E 2，电动势为3．0V ；电源E 3，电动势为4．5V ；（所有电源内阻不计）；标准电流表A ，满偏电流1．5mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及若干导线。

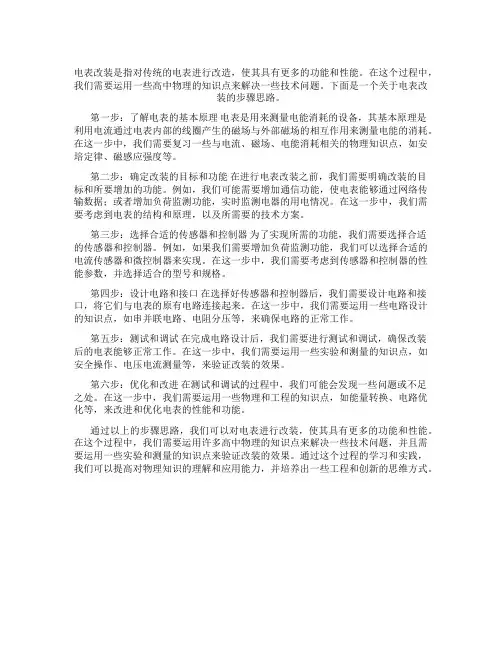

电表改装是指对传统的电表进行改造，使其具有更多的功能和性能。

在这个过程中，我们需要运用一些高中物理的知识点来解决一些技术问题。

下面是一个关于电表改装的步骤思路。

第一步：了解电表的基本原理电表是用来测量电能消耗的设备，其基本原理是利用电流通过电表内部的线圈产生的磁场与外部磁场的相互作用来测量电能的消耗。

在这一步中，我们需要复习一些与电流、磁场、电能消耗相关的物理知识点，如安培定律、磁感应强度等。

第二步：确定改装的目标和功能在进行电表改装之前，我们需要明确改装的目标和所要增加的功能。

例如，我们可能需要增加通信功能，使电表能够通过网络传输数据；或者增加负荷监测功能，实时监测电器的用电情况。

在这一步中，我们需要考虑到电表的结构和原理，以及所需要的技术方案。

第三步：选择合适的传感器和控制器为了实现所需的功能，我们需要选择合适的传感器和控制器。

例如，如果我们需要增加负荷监测功能，我们可以选择合适的电流传感器和微控制器来实现。

在这一步中，我们需要考虑到传感器和控制器的性能参数，并选择适合的型号和规格。

第四步：设计电路和接口在选择好传感器和控制器后，我们需要设计电路和接口，将它们与电表的原有电路连接起来。

在这一步中，我们需要运用一些电路设计的知识点，如串并联电路、电阻分压等，来确保电路的正常工作。

第五步：测试和调试在完成电路设计后，我们需要进行测试和调试，确保改装后的电表能够正常工作。

在这一步中，我们需要运用一些实验和测量的知识点，如安全操作、电压电流测量等，来验证改装的效果。

第六步：优化和改进在测试和调试的过程中，我们可能会发现一些问题或不足之处。

在这一步中，我们需要运用一些物理和工程的知识点，如能量转换、电路优化等，来改进和优化电表的性能和功能。

通过以上的步骤思路，我们可以对电表进行改装，使其具有更多的功能和性能。

在这个过程中，我们需要运用许多高中物理的知识点来解决一些技术问题，并且需要运用一些实验和测量的知识点来验证改装的效果。

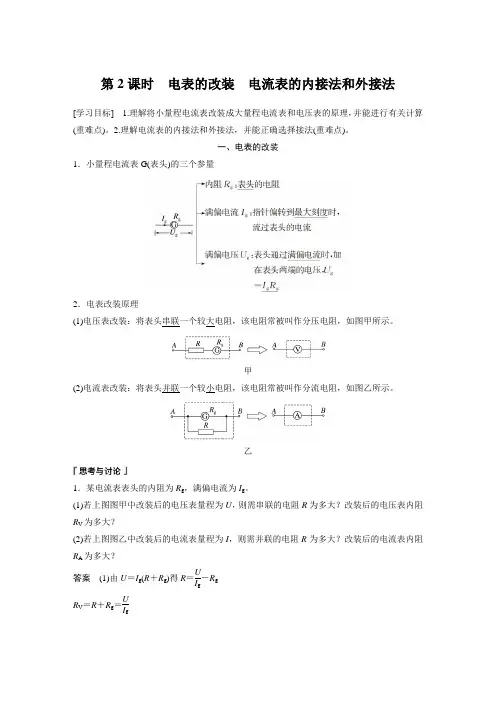

第2课时 电表的改装 电流表的内接法和外接法[学习目标] 1.理解将小量程电流表改装成大量程电流表和电压表的原理，并能进行有关计算(重难点)。

2.理解电流表的内接法和外接法，并能正确选择接法(重难点)。

一、电表的改装1．小量程电流表G(表头)的三个参量2．电表改装原理(1)电压表改装：将表头串联一个较大电阻，该电阻常被叫作分压电阻，如图甲所示。

甲(2)电流表改装：将表头并联一个较小电阻，该电阻常被叫作分流电阻，如图乙所示。

乙1．某电流表表头的内阻为R g ，满偏电流为I g 。

(1)若上图图甲中改装后的电压表量程为U ，则需串联的电阻R 为多大？改装后的电压表内阻R V 为多大？(2)若上图图乙中改装后的电流表量程为I ，则需并联的电阻R 为多大？改装后的电流表内阻R A 为多大？答案 (1)由U ＝I g (R ＋R g )得R ＝UI g －R gR V ＝R ＋R g ＝UI g(2)由I g R g ＝(I －I g )R 得R ＝I g R gI －I gR A ＝R ·R g R ＋R g＝I g R gI2．一个表头内阻R g 为27 Ω，满偏电流I g ＝3 mA 。

其表盘如图甲：(1)若将该表头与R ＝973 Ω的电阻串联改装成电压表，需将图中各刻度做怎样的修改，请在乙图刻度盘中标出。

(2)若将该表头与R ＝3 Ω的电阻并联改装成一个电流表，需将图中各刻度做怎样的修改，请在丙图刻度盘中标出。

答案 (1)改装成电压表(2)改装成电流表例1 有一电流表G ，内阻R g ＝10 Ω，满偏电流I g ＝3 mA 。

(1)要把它改装成量程为0～3 V 的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A 的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？答案 (1)990 Ω 1 000 Ω (2)0.05 Ω 0.05 Ω 解析 (1)由题意知电流表G 的满偏电压 U g ＝I g R g ＝0.03 V改装成量程为0～3 V 的电压表，当达到满偏时，分压电阻R 两端的电压U R ＝U －U g ＝2.97 V 所以分压电阻R ＝U R I g ＝2.970.003Ω＝990 Ω改装后电压表的内阻R V ＝R g ＋R ＝1 000 Ω。

电表的改装知识元电表的改装知识讲解一、灵敏电流计无论是电流表还是电压表的表头都是一个灵敏电流计，灵敏电流计是一个量程非常小的电流表，量程通常是几十至几百微安（μA），内阻较大通常在几十欧至几百欧之间．二、改装电表1．改成电流表设灵敏电流计的量程为I g，电阻为R g，若使其量程扩大至I，则：电路图：并联电路电压相等：I g R g=(I-I g)R推导可得：R=2．改成电压表设灵敏电流计的量程为I g，电阻为R g，若将其改装成量程为U的电压表，则：电路图：由欧姆定律得：U=I g(R g+R)推导可得：R=-R g例题精讲电表的改装例1.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表。

（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是_____（选出下列必要的步骤，并将其序号排序）A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻R g=_____Ω；与电流表内阻的真实值R g′相比，R g___R g′（填“>”、“=”或“<”）（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为_______Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V例2.某同学将一个量程为0～1V、内阻未知的电压表改装为0～3V的电压表。

（1）该同学首先进行了如下操作：①将多用电表档位调到电阻“×100”，再将红表笔和黑表笔____，进行调零；②将图a中多用电表的红表笔和电压表的_____（填“+”或“-”）接线柱相连，黑表笔与另一接线柱相连；③此时多用电表的示数如图b所示，则电压表的内阻为______Ω．若已知多用电表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数为_____V。

高中物理电路电表的改装一、引言在物理学中，电流、电压和电阻是基本的电学量。

然而，在实际的实验与测量中，我们通常需要使用各种电表来对这些量进行测量。

高中物理实验中，经常需要使用电流表、电压表和电阻表来进行电学量的测量。

这些电表如何工作？它们的改装原理又是什么？本文将对此进行探讨。

二、电表的工作原理1、电流表：电流表是用来测量电流的装置。

其工作原理是依据安培定律，即电流等于流过导线的磁通量与导线横截面积的乘积。

因此，电流表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

2、电压表：电压表是用来测量电压的装置。

其工作原理是依据电压的定义，即电压等于电位差。

因此，电压表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

3、电阻表：电阻表是用来测量电阻的装置。

其工作原理是基于欧姆定律，即电阻等于电压与电流的比值。

因此，电阻表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

三、电表的改装原理1、扩大量程：通过并联较小的电阻，可以使电流表的量程扩大。

这是因为并联电阻可以减小电流表的内阻，从而允许更大的电流通过。

同样的原理也适用于电压表和电阻表的改装。

2、改变量程：通过串联较大的电阻，可以使电流表、电压表和电阻表的量程改变。

这是因为串联电阻可以增加电表的内阻，从而改变电表的量程。

四、结论高中物理电路中的电表改装是实验中的重要环节。

理解电表的工作原理以及如何通过并联或串联电阻来改变其内阻和量程，对于我们进行实验和测量具有重要意义。

这也是对物理理论知识的重要实践，可以帮助我们更好地理解和掌握电学的基本概念和定律。

电表改装实验中电路设计及其电表校准研究在电表改装实验中，电路设计和电表校准是两个关键环节，直接影响到实验结果的准确性和稳定性。

本文将围绕这两个方面展开研究，探讨电路设计的基本原理、校准方法及其在实际应用中的优缺点。

引言在电学实验中，电表改装是一项基础而重要的实验技能。

然而，由于电路设计和电表校准的复杂性，该领域仍存在许多争议。

高中物理电流表和电压表的改装题
高中物理电流表和电压表的改装
电压表和电流表是实验室中十分重要的实验仪器，高中物理课中更是
很多不可缺少的实验工具。

但一般的高中物理电流表和电压表都有许
多不足之处。

像是输入电压和电流的极性无法逆反，并且有着读取不
精确等问题。

为了解决这些问题，可以对高中物理电流表和电压表进行改装。

下面
我们来看看这具体该如何改装：
一、改装电压表
1. 将电压表的表芯更换成可以四个方向测量电压的表芯，这样电压的
极性就可以逆反，更加灵敏地探测和读取电压；
2. 把电压表的量程选择开关更换成多个分级的调节开关，分辨率更高；
3. 更换电压表新的校验Gouds元件，这样可以更快和更准确的读取电压；
4. 把电压表的表芯拆掉，然后用导热油对表芯进行加热，加热后收集
到表用电压会更加稳定和精确。

二、改装电流表
1. 把电流表的表芯更换成可以逆反测量电流的表芯，增加其灵敏性；
2. 把电流表的量程设置开关更换成可调节的开关，可以更准确的测量
电流；
3. 更换电流表的放大器，放大器可以帮助电流表更快读取电流；
4. 对电流表的放大波形器进行更换，更换后的放大波形器可以更快和更准确的读取波形。

总的来说，改装高中物理电流表和电压表是可行的。

改装之后实验室里的实验仪器就可以把电压和电流测量更加精确准确，也可以提高实验教学的效果，对学生的物理功课也是有所帮助的。

恒定电流 电表间的各种改装“把电流表改装为电压表”是高中物理课本中的一个重要分组实验，本实验要求达到如下目的：学会把电流表改装为电压表的基本方法即加深对“串联分压”的理解，掌握测电表内阻的一种方法----半偏法，会设计校表电路。

近几年在一些正规化的考卷中，时有该实验的拓展及变形题，如：把“电流表改装成电流表”、“电压表改装成电流表”、“电压表改装成电压表”。

本文对这些情况加以概括、总结，以期对广大考生有所帮助。

1、电流表改装成电压表改装方案在电流表G 上串联一个大阻值的定值电阻R 0，让其分压即可起到电压表的作用。

如图所示，改装后的电压表的量程U m =（r g+R 0）I g校表电路将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

题例巩固例1（2003年杭州调研卷）一电压表由电流表G 与电阻R 0串联改成，如图示。

若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（ ）A 、在R 0上串联一个比R 0小得多的电阻C 、在R 0上并联一个比R 0小得多的电阻B 、在R 0上串联一个比R 0大得多的电阻 D 、在R 0上并联一个比R 0大得多的电阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R 0调小一些，使表头G 上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R 0不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，故本题答案为D 。

2、电流表改装成电流表改装方案在电流表G 上并联一个小阻值的定值电阻R 0，让其分流即可起到大电流表的作用。

如图所示， 改装后的电流表的量程I m =I g + I g r g /R 0=（r g +R 0）I g /R 0校表电路将改装后的电流表与标准电流表串联，利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G （表头），满偏电流50µA ，内阻约为800—850Ω。

高二物理人教版选修31 2.4电表的改装电流表的主要参数有：表头内阻g R ：即电流表线圈的电阻。

满偏电流g I ：即电流表允许通过的最大电流值，此时指针达到满偏。

满偏电压g U ：即指针满偏时，加在表头两端的电压，故•g g g U I R ＝。

二、电流表改装成电压表改装的目的是：测量更大的电压。

方法：若量程扩大n 倍，则应给电流表串 联一个电阻。

故量程扩大的倍数越高，串联的电阻值越大，电压表的内阻越大。

三、电流表改装成电流表 改装的目的是:测量更大的电流。

故量程扩大的倍数越高，并联的电阻值越小，电流表的内阻越小。

说明：改装后的电表中通过电流计G 的最大电流max I 与两端的最高电压max U 变为多少？改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流g I 和满偏电压g U ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

例1. 一伏特计由电流表G 与电阻R 串联而成，如图所示。

若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进？ （ ）A 、在R 上串联一比R 小得多的电阻；B 、在R 上串联一比R 大得多的电阻；C 、在R 上并联一比R 小得多的电阻；D 、在R 上并联一比R 大得多的电阻；解析：电流表的电流偏小，即内电阻过大，应并联一个电阻，只是稍小，故应只将内阻稍改就行，故并一个大电阻。

四、改装电压表的校对电路图如图所示：V 为标准电压表，R 为滑动变阻器（分压器接法），虚线框中为改装电压表。

改变变阻器R 的滑片位置，使V 的示数分别为0.5V 、 1.0V 、 1.5V 、 2.0V ……核对改装电压表的示数是否正确，并算出改装的电压表满刻度时的百分误差。

例如：改装的电压表满刻度3V 时，标准电压表V 的读数为3.1V ，则百分误差例2. 一个多量程电压表内部电路如图所示.其中电流计G 的内阻15g R =Ω，满偏电流1mA g I =，则R 1= ，R 2= .解析：11()g g U I R R =+ 答案：2985Ω 1.2×104Ω点评：多量程电压表，分析时首先要分析小量程挡，而大量程挡可看作是在小量程挡的基础上进行改装的，改装方法相同。

高二物理第二章实验探究电表的改装问题人教新课标版选修3－1一、学习目标：1. 掌握串、并联电路的电流与电压的特点。

2. 掌握电阻串、并联的计算。

3. 理解将小量程电流表改装成大量程电流表和将电流表改装成电压表的原理，并会进行相关的计算。

二、重点、难点：重点：串、并联电路的分析与计算。

难点：电表的改装原理及相关的计算。

串联电路和并联电路电流特点电压特点电阻特点电压表和电流表串联电路各处的电流相等并联电路的总电流等于各支路电流之和串联电路两端的总电压等于各部分电路电压之和并联电路的总电压与各支路电压相等串联电路的总电阻等于各部分电路电阻之和并联电路总电阻的倒数等于各支路电阻的倒数之和表头（G）：小量程的电流表电表的改装改装成电压表：需和表头串联一个分压电阻改装成电流表：需和表头并联一个分流电阻知识点一：串、并联电路的基本特点与性质例 1. 如图所示电路中，各电阻阻值已标出，当输入电压V110UAB=时，输出电压=CDU____________V。

解析：对网络电路的电阻、电流、电压或功率的计算，关键是对电路的结构进行正确的分析。

本题中，电阻9R与电阻R串联后与电阻⎪⎭⎫⎝⎛R910并联，再与电阻10R串联，接在电压ABU之间。

E、F之间电阻RR910)R9R(R910)R9R(REF=++⋅+=E、F之间电压V10V110RR10RURR10RUABEFEFEF=⨯+=⋅+=则C、D之间电压V1V10101URR9RUUEFGHCD=⨯=⋅+==答案：1变式1：例：某一网络电路中的部分电路如图所示，已知I=3A ，I 1=2A ，R 1=10Ω，R 2=5Ω，R 3=30Ω，则下列结论正确的是（ ）A. 通过R 3的电流为0.5A ，方向从a →bB. 通过R 3的电流为0.5A ，方向从b →aC. 通过电流表的电流为0.5A ，电流表“+”接线柱在右边D. 通过电流表的电流为1.5A ，电流表“+”接线柱在左边答案：B变式2：母题迁移：由4个电阻连接成的混联电路如图所示，R 1=8Ω，R 2=4Ω，R 3=6Ω，R 4=3Ω；（1）求a 、d 之间的总电阻。

实验 电表的改装和校准1. 实验目的(1) 掌握改装电流表和电压表的原理和方法； (2) 学会校准电流表和电压表。

2. 实验仪器微安表(量程100μA)二个，毫安表(量程15mA)，伏特表(量程15V)，ZX21型旋转式电阻箱，滑线变阻器(0～100Ω)，直流稳压电源(0～15V)，单刀双掷开关各一个。

3. 实验原理在实验工作中，我们往往要用不同量程的电流表或电压表来测量大小悬殊的电流或电压。

例如从几微安到几十安，从几毫伏到几千伏。

但电表厂一般只制造若干规格的微安表和毫安表(通常称为表头)，我们可以根据实际需要，用并联分流电阻或串联分压电阻的方法，把它们改装成不同量程的电流表和电压表。

(1) 扩大微安表的量程若要扩大微安表(或毫安表)的量程，只要在微安表两端并联一个低电阻R s ，(称为分流电阻)即可，如图16-1所示。

由于并联了分流电阻R s ， 大部分电流将从R s 流过，这样由分流电阻R s 和表头组成的整体就可以测量较大的电流了。

图16-1 与表头并联的分流电阻R s 设微安表的量程I g ，内阻为R g ，若要把它的量程扩大为I 0 ，分流电阻R s 应当多大？ 当AB 间的电流为I 0时，流过微安表的电流为I g (这时微安表的指针刚好指到满刻度)，流过R s 的电流I s = I 0 - I g ，由于并联电路两端电压相等，故0()g s g g I I R I R -= 0g g s gI R R I I ∴=- (1)通常取I 0= 10I g ，100I g ，… ，故分流电阻R s 一般为R g / 9 ，R g / 99 ，… 。

即：要把表头的量程扩大m 倍，分流电阻应取 1g s R R m =-(2) 把微安表改装成电压表若要把微安表改装成电压表，只要用一个高电阻R m (称为分压电阻)与原微安表串联即可，如图16-2所示。

由于串联了分压电阻R m ，总电压的大部分降在R m 上，这样由分压电阻R m 和表头组成的整体就可以测量较大的电压了。

实验七电表改装与校准电表在电测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。

电流计（表头）由于构造的原因，一般只能测量较小的电流和电压，如果要用它来测量较大的电流或电压，就必须进行改装，以扩大其量程。

万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。

【实验目的】1、测量表头内阻及满度电流；2、掌握将1mA表头改成较大量程的电流表和电压表的方法；3、设计一个R中=1500Ω的欧姆表，要求E在1.3~1.6V范围内使用能调零；4、学会校准电流表和电压表的方法。

【实验仪器】电表改装与校准实验仪【实验原理】常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。

当电流通过线圈时，载流线圈在磁场中就产生一磁力矩M磁，使线圈转动，从而带动指针偏转。

线圈偏转角度的大小与通过的电流大小成正比，所以可由指针的偏转直接指示出电流值。

一、电流计允许通过的最大电流称为电流计的量程，用I g表示，电流计的线圈有一定内阻，用R g表示，I g与R g是两个表示电流计特性的重要参数。

测量内阻R g常用方法有：1、半电流法也称中值法。

测量原理图见图7-1。

当被测电流计接在电路中时，使电流计满偏，再用十进位电阻箱与电流计并联作为分流电阻，改变电阻值即改变分流程度，当电流计指针指示到中间值，且标准表读数（总电流强度）仍保持不变，可通过调电源电压和R W来实现，显然这时分流电阻值就等于电流计的内阻。

2、替代法测量原理图见图7-2。

当被测电流计接在电路中时，用十进位电阻箱替代它，且改变电阻值，当电路中的电压不变时，且电路中的电流（标准表读数）亦保持不变，则电阻箱的电阻值即为被测电流计内阻。

替代法是一种运用很广的测量方法，具有较高的测量准确度。

图7-1 中值法测量表头内阻图7-2替代法测量表头内阻二、改装为大量程电流表根据电阻并联规律可知，如果在表头两端并联上一个阻值适当的电阻R S，如图7-3所示，可使表头不能承受的那部分电流从R2上分流通过。
