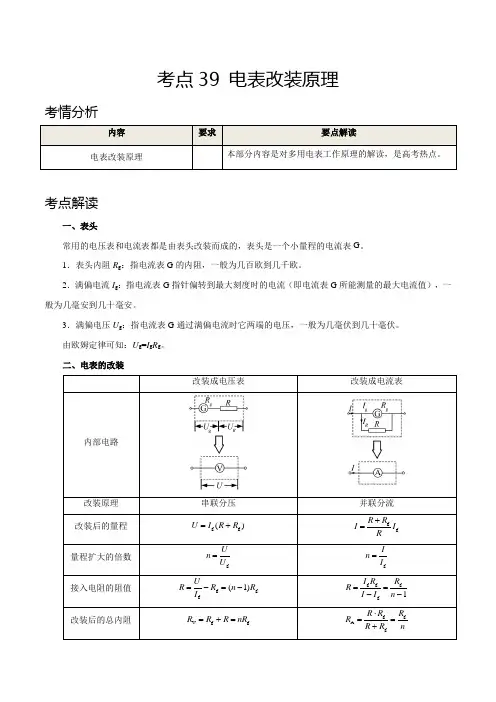

考点39 电表改装原理考情分析内容 要求 要点解读电表改装原理本部分内容是对多用电表工作原理的解读，是高考热点。

考点解读一、表头常用的电压表和电流表都是由表头改装而成的，表头是一个小量程的电流表G 。

1．表头内阻R g ：指电流表G 的内阻，一般为几百欧到几千欧。

2．满偏电流I g ：指电流表G 指针偏转到最大刻度时的电流（即电流表G 所能测量的最大电流值），一般为几毫安到几十毫安。

3．满偏电压U g ：指电流表G 通过满偏电流时它两端的电压，一般为几毫伏到几十毫伏。

由欧姆定律可知：U g =I g R g 。

二、电表的改装改装成电压表改装成电流表内部电路改装原理 串联分压 并联分流改装后的量程 g g ()U I R R =+gg R R I I R +=量程扩大的倍数gU n U =g I n I =接入电阻的阻值g g g(1)UR R n R I =-=- g g g g1I R R R I I n ==--改装后的总内阻 V g g R R R nR =+= g g A gR R R R R R n⋅==+校对电路改装成的电压表改装成的电流表1．构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成。

欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x 。

全电路电阻R 总=R g +R +r +R x 。

2．工作原理：闭合电路的欧姆定律I =xg R r R R E+++。

3．刻度的标定：红黑表笔短接（被测电阻R x =0）时，调节调零电阻R ，使I =I g ，电流表的指针达到满偏，这一过程叫欧姆调零。

（1）当I =I g 时，R x =0，在满偏电流I g 处标为“0”。

（图甲） （2）当I =0时，R x →∞，在I =0处标为“∞”。

（图乙） （3）当I =2g I 时，R x =R g +R +r ，此电阻是欧姆表的内阻，也叫中值电阻。

重点考向考向一 改装成电流表典例引领（2020·北京人大附中高一期末）如图所示，电流计的内阻R g =98Ω，满偏电流I g =1mA ，R 1=902Ω，R 2=2Ω，则下列说法正确的是（ ）A ．当S 1和S 2均断开时，虚线框中可等效为电流表，最大量程是1AB ．当S 1和S 2均断开时，虚线框中可等效为电压表，最大量程是1VC ．当S 1和S 2均闭合时，虚线框中可等效为电流表，最大量程是1AD ．当S 1和S 2均闭合时，虚线框中可等效为电压表，最大量程是1V 【参考答案】B【详细解析】AB ．由图示电路图可知，当S 1和S 2均断开时，G 与R 1串联，改装成的是电压表，电压表量程g g 10.001(98()902)V 1V U I R R =+=⨯+=，故A 错误，B 正确；CD ．由图示电路图可知，当S 1和S 2均闭合时，G 与R 2并联，改装成的是电流表，电流表量程g g g 20.001980.001A A 0.05A 2I R I I R ⨯=+=+= 故CD 错误。

电表的原理、改装及应用知识要点梳理知识点一——电表的改装▲知识梳理1．电流表（表头）小量程的电流表G是我们常说的“表头”，电流表G的主要参数有三个：①电流表G的电阻，通常叫做电流表的内阻；②指针偏转到最大刻度时的电流，叫做电流表G的满偏电流，也叫电流表G的量程；③电流表G通过满偏电流时加在它两端的电压叫做满偏电压，也叫电压量程。

由欧姆定律可知，电流表G的满偏电流和满偏电压一般都比较小。

2．电压表的改装电流表G的电压量程，当改装成量程为U的电压表时，应串联一个电阻R，因为串联电阻有分压作用，因此叫做分压电阻，如图所示。

电压扩大量程的倍数由串联电路的特点得解得即电压扩大量程的倍数为n时，需要串联的分压电阻电压表的总电阻。

3．电流表的改装电流表G的量程为，当改装成量程为I的电流表时，应并联一个电阻R，因为并联电阻R可以起到分流作用，因此叫做分流电阻，已知电流表G满偏电流为，扩大量程的电流表满偏电流为I，如图所示。

扩大量程的倍数由并联电路的特点得所以即电流扩大量程的倍数为n时，需并联的分流电压为电流表的总电阻。

说明：①加在电压表两端的电压等于加在表头两端的电压和加在分压电阻两端的电压之和；通过电流表的电流和流过表头G的电流不一样。

②电压表的量程是指通过表头的电流达到时加在电压表两端的总电压U；电流表的量程是指通过表头的电流达到满偏时，通过表头和分流电阻的电流之和。

③由串联分压原理可知：串联的分压电阻越大，电压表的量程越大，由并联分流原理可知，并联的分流电阻越小，电流表的量程越大。

④实际的电压表内阻不是“”，电流表内阻不是零，它们接入电路进行测量时必对原来的电路有影响。

这是今后我们要注意的，有时不考虑电表内阻对电路的影响，这是为了研究的方便，认为电压表的内阻是无限大，电流表的内阻为零，这时它们叫做理想电表，是理想化模型。

4．电表的校对按如图所示的电路对改装成的电表进行校对。

校对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值。

人教版高中物理选修3-1知识点梳理重点题型（常考知识点）巩固练习多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

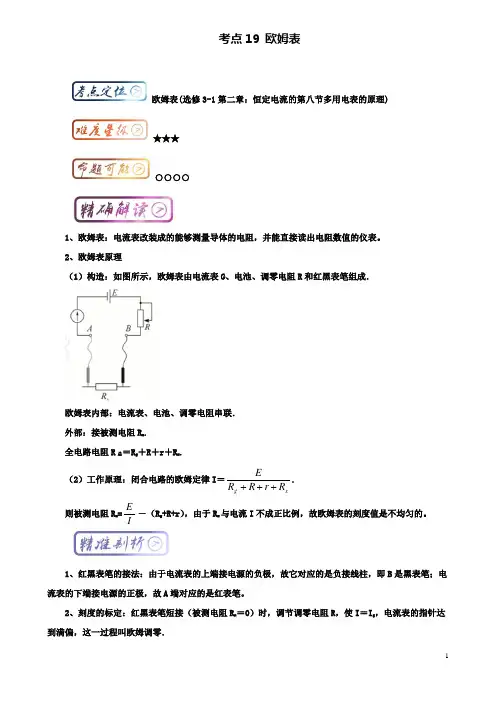

考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。

2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝xg R r R R E+++.则被测电阻R x =IE－（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。

1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。

2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲） ②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。

④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读． （3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( ) A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0 【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω 【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由EI R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由EI R R =+测内，得1000ER R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：R→∞时，电路中没有电流，指针不（1）当欧姆表未接入电阻，处于断路状态，即x偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．R=时，表路中电流最大．指针偏满，故电阻零刻（2）当欧姆表表笔直接相连，即0x度在最右端满偏电流处．R与I是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电（3）x阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

电表的改装“把电流表改装为电压表”是高中物理课本中的一个重要分组实验，本实验要求达到如下目的：学会把电流表改装为电压表的基本方法即加深对“串联分压”的理解，掌握测电表内阻的一种方法----半偏法，会设计校表电路。

近几年在一些正规化的考卷中，时有该实验的拓展及变形题，如：把“电流表改装成电流表”、“电压表改装成电流表”、“电压表改装成电压表”。

本文对这些情况加以概括、总结，以期对广大考生有所帮助。

1、电流表改装成电压表改装方案在电流表G上串联一个大阻值的定值电阻R，让其分压即可起到电压表的作用。

改装后的电压表的量程Um=（rg+R）Ig校表电路将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

题例巩固例1（2003年杭州调研卷）一电压表由电流表G与电阻R串联改成，如图示。

若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（）A、在R上串联一个比R小得多的电阻 C、在R上并联一个比R小得多的电阻B、在R上串联一个比R大得多的电阻 D、在R上并联一个比R大得多的电阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R调小一些，使表头G上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，故本题答案为D。

2、电流表改装成电流表改装方案在电流表G上并联一个小阻值的定值电阻R，让其分流即可起到大电流表的作用。

改装后的电流表的量程Im=Ig+ Igrg/R=（rg+R）Ig/R校表电路将改装后的电流表与标准电流表串联，U mI g r g利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G （表头），满偏电流50µA ，内阻约为800—850Ω。

把它改装成1mA 、10mA 的双量程的电流表。

可供选择的器材有：滑动变阻器R 1，最大阻值20Ω；滑动变阻器R 2，最大阻值100k Ω； 电阻箱R ，，最大值9999Ω；定值电阻R 0 ，阻值1k Ω；电源E 1，电动势为1．5V ；电源E 2，电动势为3．0V ；电源E 3，电动势为4．5V ；（所有电源内阻不计）；标准电流表A ，满偏电流1．5mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及若干导线。

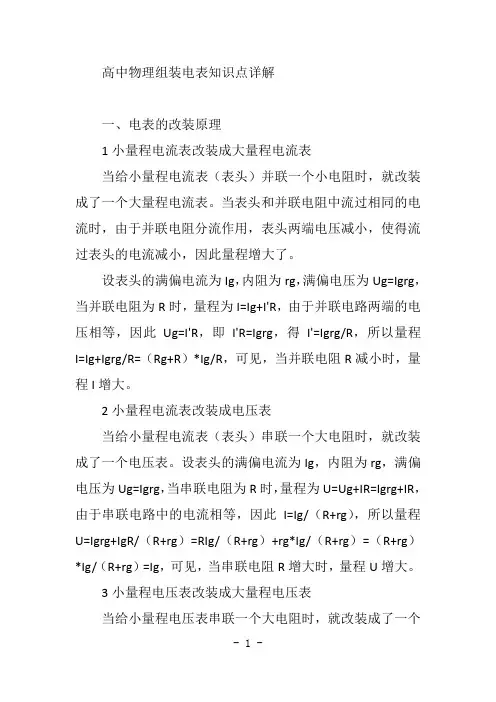

高中物理组装电表知识点详解一、电表的改装原理1小量程电流表改装成大量程电流表当给小量程电流表（表头）并联一个小电阻时，就改装成了一个大量程电流表。

当表头和并联电阻中流过相同的电流时，由于并联电阻分流作用，表头两端电压减小，使得流过表头的电流减小，因此量程增大了。

设表头的满偏电流为Ig，内阻为rg，满偏电压为Ug=Igrg，当并联电阻为R时，量程为I=Ig+I'R，由于并联电路两端的电压相等，因此Ug=I'R，即I'R=Igrg，得I'=Igrg/R，所以量程I=Ig+Igrg/R=（Rg+R）*Ig/R，可见，当并联电阻R减小时，量程I增大。

2小量程电流表改装成电压表当给小量程电流表（表头）串联一个大电阻时，就改装成了一个电压表。

设表头的满偏电流为Ig，内阻为rg，满偏电压为Ug=Igrg，当串联电阻为R时，量程为U=Ug+IR=Igrg+IR，由于串联电路中的电流相等，因此I=Ig/（R+rg），所以量程U=Igrg+IgR/（R+rg）=RIg/（R+rg）+rg*Ig/（R+rg）=（R+rg）*Ig/（R+rg）=Ig，可见，当串联电阻R增大时，量程U增大。

3小量程电压表改装成大量程电压表当给小量程电压表串联一个大电阻时，就改装成了一个大量程电压表。

设原电压表的满偏电压为Ug，内阻为rg，当串联电阻为R时，量程为U=Ug+IR=Ug+U'/（R+rg）*R=Ug+（R/（R+rg））*Ug=（R+rg+rg）/（R+rg）*Ug=（1+rg/R）*Ug，可见，当串联电阻R增大时，量程U增大。

4小量程电流表改装成大量程电压表当给小量程电流表先并联再串联电阻时，就改装成了一个电压表。

设表头的满偏电流为Ig，内阻为rg，满偏电压为Ug=Igrg，当并联电阻为R1，再串联电阻为R2时，量程为U=I （R2+R1）=（Ig+I'R1）（R2+R1），由于并联电路两端的电压相等，因此Ug=I'R1，即I'R1=Igrg，得I'=Igrg/R1，所以量程U=（Ig+Igrg/R1）（R2+R1）=（R2+R1+rg）Ig+（R2+R1）rgIg/R1=（R2+R1+rg）Ig+（R2rg+R1rg）/R1=（R2+R1+rg）Ig+（R2rg/R1+rg），可见，当R1减小时，量程U增大；当R2增大时，量程U也增大。

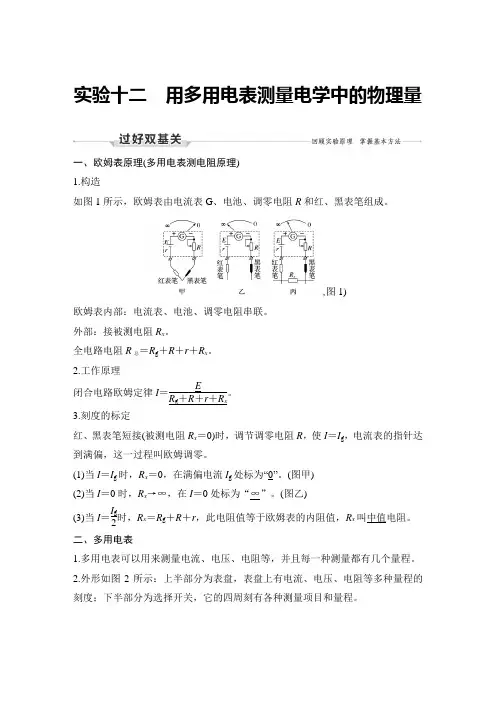

实验十二用多用电表测量电学中的物理量一、欧姆表原理(多用电表测电阻原理)1.构造如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

,图1)欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2.工作原理闭合电路欧姆定律I＝ER g＋R＋r＋R x。

3.刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零。

(1)当I＝I g时，R x＝0，在满偏电流I g处标为“0”。

(图甲)(2)当I＝0时，R x→∞，在I＝0处标为“∞”。

(图乙)(3)当I＝I g2时，R x＝R g＋R＋r，此电阻值等于欧姆表的内阻值，R x叫中值电阻。

二、多用电表1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

2.外形如图2所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。

图23.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。

三、二极管的单向导电性1.晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图3甲所示。

图32.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。

当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。

3.将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。

1.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

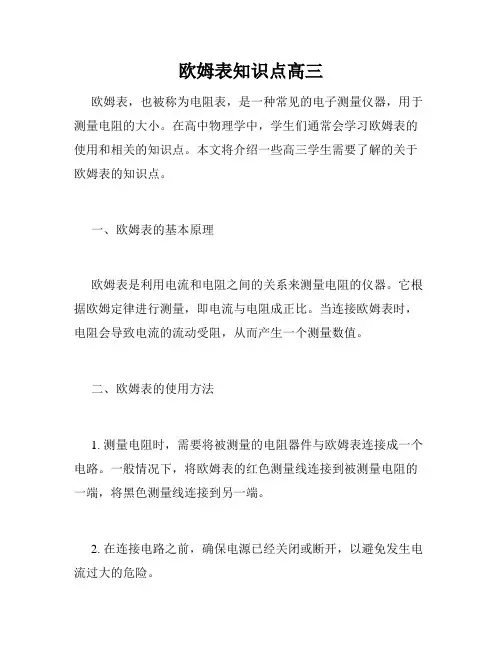

欧姆表知识点高三欧姆表，也被称为电阻表，是一种常见的电子测量仪器，用于测量电阻的大小。

在高中物理学中，学生们通常会学习欧姆表的使用和相关的知识点。

本文将介绍一些高三学生需要了解的关于欧姆表的知识点。

一、欧姆表的基本原理欧姆表是利用电流和电阻之间的关系来测量电阻的仪器。

它根据欧姆定律进行测量，即电流与电阻成正比。

当连接欧姆表时，电阻会导致电流的流动受阻，从而产生一个测量数值。

二、欧姆表的使用方法1. 测量电阻时，需要将被测量的电阻器件与欧姆表连接成一个电路。

一般情况下，将欧姆表的红色测量线连接到被测量电阻的一端，将黑色测量线连接到另一端。

2. 在连接电路之前，确保电源已经关闭或断开，以避免发生电流过大的危险。

3. 连接电路后，打开电源开关，等待欧姆表显示一个稳定的数值。

注意，电阻值通常用单位欧姆（Ω）表示。

4. 在读取电阻值时，应注意欧姆表的量程。

量程是指仪器所能测量的最大电阻值区间。

如果被测电阻值超出了欧姆表的量程范围，需要调整量程或使用更高量程的欧姆表。

三、欧姆表的注意事项1. 在测量电阻时，要确保电路中没有其他电源或元件，以免干扰测量结果。

2. 欧姆表的测量精度取决于仪器的质量和使用方法。

正确使用欧姆表并仔细读取数值是保证测量准确性的关键。

3. 在使用欧姆表前，应检查仪器的电池电量或电源连接是否正常。

电量不足或电源连接不良可能导致仪器显示错误的数值。

4. 在进行多次测量时，应注意让欧姆表有足够的时间稳定，避免因测量过快而导致的不准确结果。

五、应用领域和意义欧姆表广泛应用于电子工程、电路设计、电气维修等领域。

通过测量电阻值，可以判断电路中电子元件的工作状态和连接是否正确。

使用欧姆表可以帮助学生理解电阻与电流之间的关系，并进一步应用于求解电路问题。

对高三学生而言，熟练掌握欧姆表的使用方法和相关知识点是学习物理的重要基础。

在实验课程和理论课程中，学生需要运用欧姆表进行电阻的测量和实验验证，加深对电路和电子元件的理解。

电表的改装知识元电表的改装知识讲解一、灵敏电流计无论是电流表还是电压表的表头都是一个灵敏电流计，灵敏电流计是一个量程非常小的电流表，量程通常是几十至几百微安（μA），内阻较大通常在几十欧至几百欧之间．二、改装电表1．改成电流表设灵敏电流计的量程为I g，电阻为R g，若使其量程扩大至I，则：电路图：并联电路电压相等：I g R g=(I-I g)R推导可得：R=2．改成电压表设灵敏电流计的量程为I g，电阻为R g，若将其改装成量程为U的电压表，则：电路图：由欧姆定律得：U=I g(R g+R)推导可得：R=-R g例题精讲电表的改装例1.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表。

（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是_____（选出下列必要的步骤，并将其序号排序）A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻R g=_____Ω；与电流表内阻的真实值R g′相比，R g___R g′（填“>”、“=”或“<”）（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为_______Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V例2.某同学将一个量程为0～1V、内阻未知的电压表改装为0～3V的电压表。

（1）该同学首先进行了如下操作：①将多用电表档位调到电阻“×100”，再将红表笔和黑表笔____，进行调零；②将图a中多用电表的红表笔和电压表的_____（填“+”或“-”）接线柱相连，黑表笔与另一接线柱相连；③此时多用电表的示数如图b所示，则电压表的内阻为______Ω．若已知多用电表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数为_____V。

高中物理电路电表的改装一、引言在物理学中，电流、电压和电阻是基本的电学量。

然而，在实际的实验与测量中，我们通常需要使用各种电表来对这些量进行测量。

高中物理实验中，经常需要使用电流表、电压表和电阻表来进行电学量的测量。

这些电表如何工作？它们的改装原理又是什么？本文将对此进行探讨。

二、电表的工作原理1、电流表：电流表是用来测量电流的装置。

其工作原理是依据安培定律，即电流等于流过导线的磁通量与导线横截面积的乘积。

因此，电流表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

2、电压表：电压表是用来测量电压的装置。

其工作原理是依据电压的定义，即电压等于电位差。

因此，电压表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

3、电阻表：电阻表是用来测量电阻的装置。

其工作原理是基于欧姆定律，即电阻等于电压与电流的比值。

因此，电阻表的改装主要是通过并联或串联电阻来改变其内阻，从而改变其量程。

三、电表的改装原理1、扩大量程：通过并联较小的电阻，可以使电流表的量程扩大。

这是因为并联电阻可以减小电流表的内阻，从而允许更大的电流通过。

同样的原理也适用于电压表和电阻表的改装。

2、改变量程：通过串联较大的电阻，可以使电流表、电压表和电阻表的量程改变。

这是因为串联电阻可以增加电表的内阻，从而改变电表的量程。

四、结论高中物理电路中的电表改装是实验中的重要环节。

理解电表的工作原理以及如何通过并联或串联电阻来改变其内阻和量程，对于我们进行实验和测量具有重要意义。

这也是对物理理论知识的重要实践，可以帮助我们更好地理解和掌握电学的基本概念和定律。

电表改装实验中电路设计及其电表校准研究在电表改装实验中，电路设计和电表校准是两个关键环节，直接影响到实验结果的准确性和稳定性。

本文将围绕这两个方面展开研究，探讨电路设计的基本原理、校准方法及其在实际应用中的优缺点。

引言在电学实验中，电表改装是一项基础而重要的实验技能。

然而，由于电路设计和电表校准的复杂性，该领域仍存在许多争议。

高考物理实验八、电表的改装原理与应用【实验目的】用灵敏电流计改装为较大量程电流表、电压表。

【电流计G 的原理和主要参数】电流表G 是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

电流表的主要参数有：表头内阻R g ：即电流表线圈的电阻满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，满偏电流I g 、内阻R g 、满偏电压U g 三者之间的关系为：U g =I g ×R g表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

【改装原理】(1)电流表的改装利用了并联电路分流的原理。

(2)电压表的改装利用了串联电路分压的原理。

电表的改装分析改装成电压表改装成电流表内部电路改装后的量程U ＝I g (R ＋R g )I ＝R ＋R g R I g量程扩大的倍数N ＝U U gN ＝I I g接入电阻的阻值R ＝UI g －R g ＝(N －1)R gR ＝I g R g I －Ig ＝RgN ―1改装后的总电阻R x ＝R g ＋R ＝NR gR x ＝RR g R ＋Rg＝RgN 说明：改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I 和满偏电压U ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

【电表教准】电流表改装成电压表后因为实验过程中有误差存在，所以改装后的电压表要和标准电压表进行校对。

（1）按图所示的电路图连接电路，并是变阻器R 2的滑片位于电阻R 2的最左端。

即U=0（2）改变R 2的阻值，使标准电压表的示数从0慢慢调起，观察电流计G 的示数与标准电压表的示数是否相等，若不相等则微微调动变阻器R 1的阻值，使两表示数相等。

考点19 欧姆表欧姆表(选修3—1第二章:恒定电流的第八节多用电表的原理）★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。

2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x 。

（2）工作原理：闭合电路的欧姆定律I ＝x g R r R R E +++. 则被测电阻R x =I E －（R g +R +r ）,由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的.1、红黑表笔的接法:由于电流表的上端接电源的负极，故它对应的是负接线柱,即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。

2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时,调节调零电阻R ，使I ＝I g ,电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0,在满偏电流I g 处标为“0”．（下图甲）②当I ＝0时,R x →∞，在I ＝0处标为“∞”．(下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。

④当I ＝2gI 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘错误!到错误!的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读．（3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是（)A. 接表内电源负极的应是黑表笔B. 换挡后,都要重新调零,使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g，调零电阻为R0,电池的电动势为E,内阻为r，则下列说法中错误的是（）A. 它是根据闭合电路欧姆定律制成的B。

考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。

2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝x g R r R R E +++. 则被测电阻R x =IE －（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。

1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。

2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲）②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。

④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近． （2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读．（3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( )A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由E I R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由E I R R =+测内，得1000E R R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。

多用电表 - 知识点分析一、电流表改装成欧姆表 1.欧姆表的原理欧姆表是依照闭合电路欧姆定律制成的,它的原理如图 2-8-1 所示 ,G 是电流表 (表头 ),内阻为 R g ,满偏电流为 I g 电池的电动势为 E, 内阻为 r.电阻 R 是可变电阻 ,也叫调零电阻.图 2-8-1当红、黑表笔相接时 (图甲 ),相当于被测电阻 R g =0,调治 R 的阻值 ,使 E/(r+R g +R)=I g ,则表头的指针指到满 刻度 ,因此刻度盘上指针指在满偏处定为刻度的零点.r+R g +R 是欧姆表的内阻 .当红、黑表笔不接触时 (图乙 )相当于被测电阻 R x =∞ ,电流表中没有电流 ,表头的指针不偏转 ,此时指针所指的地址是刻度的“∞”点 .当红、黑表笔间接入被测电阻 R x 时 (图丙 ),经过表头的电流 I=E/(r+R g +R+R x ).改变 R x ,电流 I 随着改变 ,每个 R x 值都对应一个电流值 ,在刻度盘上直接标出与I 值对应的 R x 值,就可以从刻度盘上直接读出被测电阻的阻值 .2.欧姆表的刻度 (1) 欧姆表的刻度不均匀图 2-8-2欧姆表刻度能指示出电阻的数值 ,但刻度是不均匀的 ,如图 2-8-2 所示 .靠右边的刻度稀 ,靠左边的刻度密 , 这 是 因 为 刻 度 是 根 据 电 流 与 电 阻 的 对 应 关 系 刻出 的 , 而 接入 不 同 的 被 测 电 阻 R x 时 , 通 过 的 电 流EI x (I x =)与 R x 不是成比率关系 ,因此刻度是不均匀的 .r R g R 0 R x(2) 中值电阻中值电阻 :电流表的指针指到刻度盘的中央时所对应的R 值叫中值电阻 ,R =R=R +r+R .x中内g0(3) 由 (1)(2) 可知当 R x =2R 内时 ,I x =E 1 · E ,指针指在 1满偏处 ; R 内 2R 内3 R 内 3当 R x =3R 内时 ,I x =E1 · E ,指针指在 1满偏处 ; R 内 3R 内 4 R 内 4当 R x =nR 内时 ,I x = E=1 ? E,指针指在1满偏处 .R内nR内n 1R内n 1二、多用电表多用电表可以测量直流电流、 直流电压、 电阻等 .多用电表是由一只小量程的电流表与若干元件组成的.每进行一种测量时 ,只使用其中一部分电路 ,其他部分不起作用 .现举一例说明如图 2-8-3 所示为一多用电表的设计电路及各种量程..图 2-8-3(1) 当连接公共端与接头 1 时 ,为 0— 10 mA 直流电流挡 . (2) 当连接公共端与接头 2 时 ,为 0— 1 mA 直流电流挡 . (3) 当连接公共端与接头 3 时 ,为 0— 50 V 直流电压挡 . (4) 当连接公共端与接头 4 时 ,为 0— 500 V 直流电压挡 .(5) 当连接公共端与接头 5 时 ,是内阻为 1.5 k Ω的电阻截 .其中 R 、 R 、R 、 R 阻值的计算 ,分别依照电流表分流、电压表分压原理算出.在电源内阻不计的前提1234下 ,由 R 5+R 6+R g = E可算出 R 5+R 6 的阻值 .特别值得注意的是当分别接3、4、5 接头时 ,小量程的电流表的内I g阻相当于 R g 与 R 1+R 2 并联 ,满偏电流相当于表盘指示满偏刻度值的两倍 .已知表头内阻、满偏电流、电源电动势时 ,算出的相关数值以下 :已知 :I =500 μ A,R g =200 Ω ,E=1.5 Vg求得 :R 1=20 Ω ,R 2 =180 Ω ,R 3=49.9 k Ω ,R 4=499.9 k Ω ,R 5+R 6 =1.4 k Ω电流挡、电压挡的刻度是均匀的 ,指针从左向右示数增大 ;欧姆表的刻度是非均匀的,指针从右向左示数增大 .三、多用电表的使用多用电表的型号很多 ,但使用方法基真相同 ,请同学们注意以下几个问题 .(1) 表盘面上“＋” “ -”插孔 ,表示直流电流挡、直流电压挡的正、负接线柱 ,因此 ,无论测什么项目 ,第一将红表笔插入“ +”插孔 ,将黑表笔插入“ -”插孔 .那么用直流电流挡、直流电压挡时 ,电流从红表笔流入 ,从黑表笔流出 ;用电阻截时由原理图可知,红表笔连接的是表内电源的负极,黑表笔连接的是表内电源的正极,因此 ,电流还是从红表笔流入 ,从黑表笔流出 .(2) 测量前 ,应把选择开关旋到相应项目的合适量程上 ,读数时要注意挡位与刻度盘的对应 .直流电流挡、直流电压挡跟电流表和电压表的使用方法相同.要注意所选的量程应大于用电器两端电压的估计值或经过用电器电流的估计值 .(3) 欧姆挡的使用需要注意以下几点 : ①选挡接着调零 (选挡的原则 :指针越凑近中值电阻 ,读数越精确 ); ②换挡重新电阻调零 ;③示数要乘倍率 ;④用毕将选择开关拨离欧姆挡 ,一般旋至交流电压最高挡上或“ OFF ”挡上 ;⑤被测电阻要跟电源、其他元件分别.四、关于晶体二极管图2-8-4晶体二极管是用半导体资料制成的,它有两个极 ,一个叫正极 ,一个叫负极 ,它的符号如图2-8-4 所示 .晶体二极管拥有单导游电性(符号上的箭头表示赞同电流经过的方向 ).当给二极管加正向电压时,它的电阻很小 ,电路导通 (如图 2-8-5 甲所示 );当给二极管加反向电压时 ,它的电阻很大 ,电路截止 (如图 2-8-5 乙所示 ).图2-8-5。

咐呼州鸣咏市呢岸学校高三物理第一轮复习：电表的改装；闭合电路的欧姆律【本讲信息】 一. 教学内容： 1. 电表的改装 2. 闭合电路的欧姆律 【要点扫描】电表的改装〔1〕灵敏电流表〔也叫灵敏电流计〕：符号为，用来测量微弱电流，电压的有无和方向. 其主要参数有三个：①内阻R g . ②满偏电流I g ：即灵敏电流表指针偏转到最大刻度时的电流，也叫灵敏电流表的电流量程. ③满偏电压U g ：灵敏电流表通过满偏电流时加在表两端的电压. 以上三个参数的关系U g = I g R g . 其中I g 和U g 均很小，所以只能用来测量微弱的电流或电压.〔2〕电流表：符号，用来测量电路中的电流，电流表是用灵敏电流表并联一个分流电阻改装而成.如下图为电流表的内部电路图，设电流表量程为I,扩大量程的倍数n=I/I g ，由并联电路的特点得：I g ·R g =〔I －I g 〕R,1g g g gI R R R I I n ==--内阻g g A gRR R r R R n==+,由这两式子可知，电流表量程越大，R g 越小，其内阻也越小.〔3〕电压表：符号，用来测量电路中两点之间的电压. 电压表是用灵敏电流表串联一个分压电阻改装而成，如下图是电压表内部电路图. 设电压表的量程为U ，扩大量程的倍数为n=U/U g ，由串联电路的特点，得：U=U g ＋I g R, I g =U g /R g , ()11g g g UR R n R U ⎛⎫=-=- ⎪⎝⎭电压表内阻V g g r R R nR =+=,由这两个式子可知，电压表量程越大，分压电阻就越大，其内阻也越大.〔4〕半值分流法〔也叫半偏法〕测电流表的内阻，其原理是： 当S 1闭合、S 2翻开时：ε=+)R r (I 1gg当S 2再闭合时：ε=+1R GU U ,ε=⨯⋅++⋅12g g g g g R )R 2r I I 21(r I 21 联立以上两式，消去ε可得：211122R R r R r R I g g g ⋅++=+ 得：2121R R R R r g-=可见：当R 1>>R 2时， 有：2R r g =〔5〕非理想电表对电路的影响不能忽略，解题时把它们看作是能显示出本身电压或电流的电阻器. ①用电压表测得的电压实际上是被测电路与电压表并联后两端的电压，由于电压表内阻不可能无限大，因此测得的电压总比被测电路两端的实际电压小，表的内阻越大，表的示数越接近于实际电压值.②用电流表测得的电流，实质上是被测量的支路〔或干路〕串联一个电阻〔即电流表内阻〕后的电流.因此，电流表内阻越小，表的示数越接近于真实值.闭合电路的欧姆律一、电源1. 电源是将其它形式的能转化成电能的装置.2. 电动势：非静电力搬运电荷所做的功跟搬运电荷电量的比值，ε=W/q 。

高中物理必记知识总结第二十四单元电表电阻的测量必记一:电表的改装1、表头①构造：常用的表头主要由和放入永磁体磁场中的可转动的(又叫电枢)组成.②表头测量电流、电压的原理：当线圈有电流通过时,线圈在作用下带着指针一起偏转.电流越大, 越大,电流与偏转角一一对应，由指针所指的位置在刻度盘上直接读出电流值。

如果刻度盘上标有电压值，也可直接读出电压。

2、表头满偏值①电流表(表头）的内阻：电流表G的内电阻Rg叫做电流表的内阻。

②满偏电压：Ug指的是电流表所能测量的，即量程.③满偏电流：Ig指的是电流表所能测量的，即量程。

注意：Rg、Ug、Ig满足欧姆定律,即。

3、电流表改装大量程的电压表:电流表G串联一个电阻（阻值为R）后改装成量程为U的电压表，U满足：U=Ig（Rg+R），显然R越大，改装表的量程。

电压扩大量程的扩大倍数N=U/Ug,分压电阻R= Rg。

4、电流表G改装成大量程的电流表:电流表G并联一个电阻（阻值为R）后，改装为大量程的电流表,新表的量程I满足：IgRg= ，即I=(1+Rg/R）显然R越小，改装表的量程 。

上式也可以表示为R=Rg/（N-1），其中N 为 ,即电流表扩大量程的倍数。

必记二：伏安法测电阻1、原理：R=U/I ，其中U 为被测电阻两端电压，I 为流经 的电流。

2、两种方法：内接法和外接法① 内接法：电路形式(自己画出），误差:R测=Uv/I A = = 〉Rx 。

适用条件：当Rx>>R A 时，即内接法适用于测量 。

② 外接法：电路形式（自己画出），误差:R测=Uv/I A = ，即R 测<Rx 。

适用条件：当Ix 〉〉I V 时，即当Rx RV 时，R 测与Rx 的真实值很接近，则可知外接法适用于测量 .3、选择测量电路的原则① 当被测电阻Rx 的大约阻值以及电压表和电流表内阻Rv 、RA 已知时，若Rx 2〉RvRA 时,应该用 ；若Rx 2〈RvRA 时，则用 。
