把电流表改装为电压表(高考物理实验) PPT 课件

五、实验注意事项
1.在调节滑动变阻器R的阻值使电流表满偏时，滑动变阻器的阻值要比电流表的内阻rg大得多，一般要求R>100rg.
2.闭合开关S2，调节电阻箱R′时，应保持R的阻值不变. 3.在闭合开关S1时，必须先将滑动变阻器R的阻值调到最大；在闭合开关S2时，可将电阻箱的阻值调为零. 六、误差分析
图51-4
电阻箱可以为实验提供一个可变的、读数精确的电阻. 它和滑动变阻器的主要区别是：电阻箱的阻值可以读出，滑动变阻器的阻值不能直接读出；电阻箱的阻值变化是不连续的，滑动变阻器的阻值可以连续变化. 使用时的注意事项： ①不要使通过电阻箱的电流超过其允许的最大电流； ②电阻箱使用阻值的读数为每挡指示数字乘以相应倍率后相加的总和； ③实验过程中改变阻值时，不要使电阻箱上的阻值出现零欧姆，以免损坏其他仪表.
四、实验步骤
1.测定电流表的内阻Rg.按半偏法测Rg电路图接好电路，
先合上S1，调整R的阻值使电流表的指针恰好指到满刻度；
再合上S2，保持R的阻值不变，调整R′的阻值，使电流表的指
针正好指到满刻度的一半，在满足R≥100R′时，Rg=R′.
2.把电流表改装为量程为U的电压表.计算出串联分压电
阻
Rx
U标
标为与U对应的标准电压表的× 示数. 如：对改装后的电压表在校准过程中，读得标准电压表
的满偏刻度示数为6 V，而改装后的满偏刻度示数为5.9 V，
那么改装后的电压表相对满偏刻度的百分误差η= U 标 - U
U标
×100%=1.67%.
常听见这样的感叹：要是当初2018年中国大学毕业生薪酬排行榜通过对 280多万以及多届毕业生调研后，计算出了各高校毕业生的薪酬状况。虽然我们都知道名校毕业生的收入会普遍比较高，但这份榜单告诉我们，清华北大毕业生的月薪，平均近万，而普通院校的只有两三千。

高中物理电流表改装优质课件

说明：
电压表V刻度盘上的电压值不表示加在电流表G上的
电压，而是表示加在电压表上的电压。
分压电阻：
——串联电阻R的作用是分担一部分电压，作这种用途的
电阻叫分压电阻。
1-75
3
电表的改装——把电流表改为电压表
【例题1】一电流表G，内阻Rg=100Ω，满偏电流Ig=3mA，把它改装成3V的电压表，需串联一个多大的电阻？【问题1】量程为3V的电压表的含义是什么？【问题2】该电压表的内阻多大? 强调：电压表的内阻RV等于表头内阻Rg和分压电阻R串联时的总电阻。即：RV=R+Rg=1000Ω
1-75
6
如意 / 如意生活网 / 如意生活网
/ 如意
优游 / 凤凰平台 / 凤凰

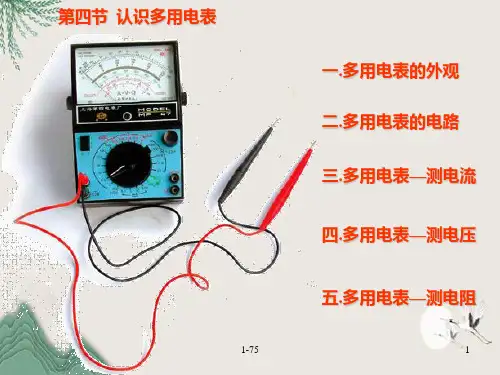

第四节认识多用电表
1-75
一.多用电表的外观二.多用电表的电路三.多用电表—测电流四.多用电表—测电压五.多用电表—测电阻
1
电表的改装——灵敏电表的参数
一.电流表的参数
1.满偏电流
——电流表指针偏转到最大刻度时的电流Ig叫满偏电流． 2.电流表的圈的电阻一般为几百到几千欧．
说明：
①如果电流超过满偏电流，不但指针指不出示数，表
头还可能被烧毁．
②每个电流表都有它的Rg值和Ig值．Rg和Ig是电流表的两个重要参数．
3.满偏电压
——表头G通过满偏电流时，加在它两端的电压Ug叫做满
偏电压，根据欧姆定律可1-7知5 ：Ug = Ig Rg
2
电表的改装——把电流表改为电压表
二.把电流表G改为电压表V ——给电流表串联一个电阻，使串联电阻分担一部分电压，就可以用来测量较大电压了．
小结：从上面的分析可以看出：

电表的改装课件

[解析] (1)将量程为 250 μA 的微安表改装成量程为 20 mA 的电流表，需要将定值电阻与微安表并联。实物连线如图所示。
(2)串联电路中电流处处相等，毫安表示数为 16.0 mA 时，对应微安表的刻度为 160.0 μA，根据比例关系得，当微安表指针到满量程 250 μA 时，毫安表的示数应为 25 mA，即为改装后电表的量程。选项 C 正确。
电表的改装课件
改装成电压表
改装成电流表
内部电路
改装原理改装后的量程
串联大电阻分压 U＝I g(R g＋R )
并联小电阻分流 I ＝R ＋R R gI g
量程扩大的倍数接入电阻的阻值改装后的总内阻
n＝1＋RRg R＝(n－1)Rg
RV＝nRg
校准电路
n＝1＋RRg R＝nR－g1 RA＝Rng
6．(2019·全国卷Ⅲ)某同学欲将内阻为 98.5 Ω、量程为 100 μA 的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的 15 kΩ 刻度正好对应电流表表盘的 50 μA 刻度。可选用的器材还有：定值电阻 R0(阻值 14 kΩ)，滑动变阻器 R1(最大阻值 1 500 Ω)，滑动变阻器 R2(最大阻值 500 Ω)，电阻箱(0～ 99 999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。
(1)欧姆表设计将图(a)中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器 R 接入电路的电阻应为________Ω；滑动变阻器选 ________(填“R1”或“R2”)。 (2)刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图(b)所示。表盘上 a、b 处的电流刻度分别为 25 和 75，则 a、b 处的电阻刻度分别为________、________。

2023届高考物理一轮复习电表的改装课件

3
【例2】测定电流表的内电阻的实验中备用的器件有：
A．电流表（量程0～100μA） B．标准电压表（0～5 V）C．电阻箱（0～9999Ω）
D．电阻箱（0－99999Ω）E．电源（E=2V，有内阻） F．电源（E=6V，有内
阻）G．滑动变阻器（0～5Ω，额定电流1.5A），还有若干电键和导线.
（1）①如采用下图所示的电路测定电流表的内电阻并且要想得到较高的精确度，
电路。
电阻箱
电源
【答案】（1）①D、C、F ② C A D B E F ③600Ω
（2）串 49400Ω
（3）略
小结
电表改装问题本质上就是串并联电路问题，除了串并联合适的电阻之
外，还要对表盘进行改装！
谢谢欣赏
（2）在可测的电流表中任选一个作为测量对象，
A
A’
在实物图上连成测量电路．
（3）你要读出的物理量是
．
R2
R
1
用这些物理量表示待测内阻的计算公式
是
。
E S
【答案】1. （1） A2、 A3；
（2）略
（3）若测电流表A3的内阻r3，A2、A3两电流表的读数
I2、I3和电阻箱R1的阻值R1.公式是
(2−3 )1
过电流表电流过大，而损坏电流表．若变阻器调至最大后，试触S1还超过了电流表
量程，则应再串联一个定值电阻或降低电源电压．
3．S2闭合后，在调节R’时，不能再改变R的阻值，否则将改变电路的总电流，从
而影响实验的精确度．
4．在校准电路中，要对改装表从零到满量程校准，所以变阻器必须采用分压式接
法．
【例1】实验室中现有器材如实物图所示，有：电池 E，电动势约10 V，内阻约 1Ω；

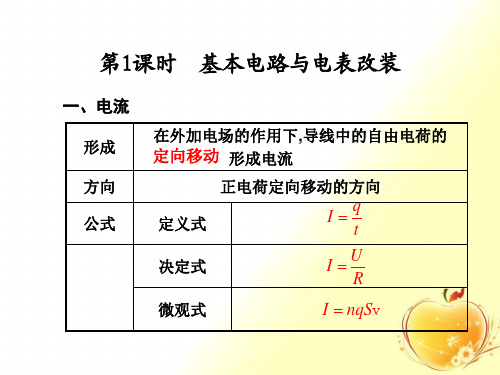

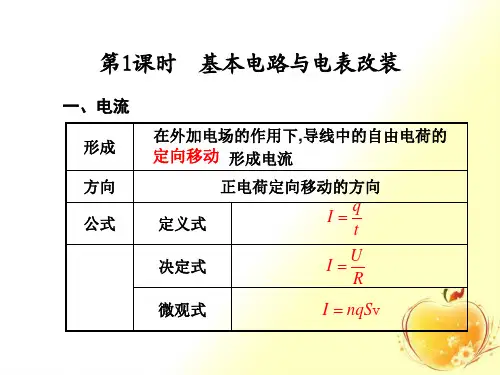

高中物理基本电路与电表改装优质公开课ppt课件

解析 L1两端的电压为3 V,由图乙知,通过L1的电流为0.25 A,所以L1的电阻为12 Ω,L1消耗的电功率为 0.75 W,A、C选项正确;L2和L3串联,每个灯泡的电压为1.5 V,由图乙可知,通过L2、L3的电流为0.2 A,所以灯泡L2、L3消耗的电功率为0.30 W,故D选项正确; L1与L2的电流不是两倍关系,所以B选项错误. 答案 ACD
（1）要区分是I—U 图线还是U—I图线.
（2）对线性元件: R U ΔU ;对非线性元件 I ΔI
R U ΔU ,应注意,线性元件不同状态时比值不变, I ΔI
非线性元件不同状态时比值不同. （3）伏安特性曲线上每一点的电压坐标与电流坐标的
比值,对应这一状态下的电阻.三.等效电路 (1)电路的等效原则 ①无电流的支路除去;②电势相等的各点合并;③理想电流表可认为短路,理想电压表可认为断路;④电压稳定时,电容器可认为断路;⑤在电路中,若只有一处接地线,只影响电路中各点的电势值,不影响电路结构。
答案 25∶4
题型3 伏安特性曲线的应用【例3】如图所示为一个电灯两端的电压与通过它的电流的变化关系曲线.由图可知,两者不成线性关系,这是由于焦耳热使灯丝的温度发生了变化的缘故.参考这条曲线回答下列问题(不计电流表和电池的内阻). (1)若把三个这样的电灯串联后,接到电动势为12 V的电源上,求流过灯泡的电流和每个灯泡的电阻.
例：如图所示,两个截面不同,长度相等的均匀铜棒接在电路
中,两端电压为U,则(
)
A.通过两棒的电流不相等
B.两棒的自由电子定向移动的平均速率不同
C.两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2 D.细棒的电压U1大于粗棒的电压U2

高中物理电表的改装实验ppt

小结：从上面的分析可以看出：
1.把电流表改装成电压表，需要给电流表串联一个阻值大的电阻
2.改装后的电压表量程越大，需要给电流表G串联的分压电阻越大，改装后的电压表内阻越大。
思考：多量程的电压表如何1-7改5 装？原理是什么？
4
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
阅读页去广告
VIP有效期内享有搜索结果页以及文档阅读页免广告特权，清爽阅读没有阻碍。
多端互通
抽奖特权福利特权
其他特 VIP专享精彩活动
权
VIP专属身份标识
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。开通VIP后可以在VIP福利专区不定期抽奖，千万奖池送不停！开通VIP后可在VIP福利专区定期领取多种福利礼券。开通VIP后可以享受不定期的VIP优惠活动，活动多多，优惠多多。
包权
人书友圈7.三端同步当您成为VIP后，您的专有身份标识将被点亮，随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服QQ：800049878
路漫部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP买的VIP时长期间，下载特权不清零。

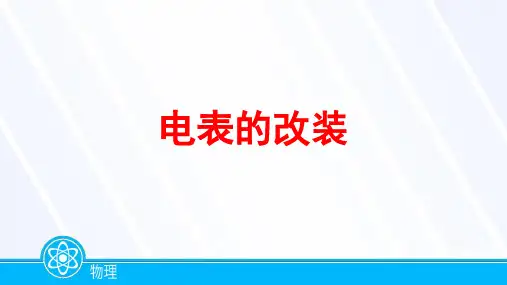

电表的改装课件—高二上学期物理人教版必修第三册(共19张PPT)
