九年级物理电表改装题(20200513200505)

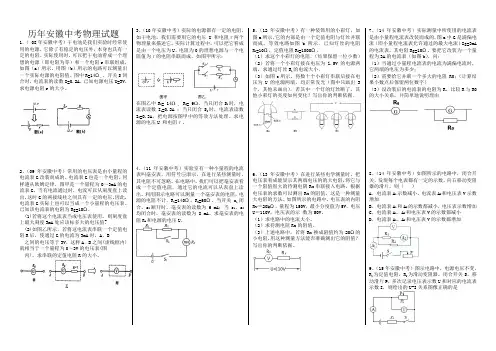

历年安徽中考物理试题1．（ 08年安徽中考）干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。

实际使用时，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻r串联组成，如图（a）所示。

用图（b）所示的电路可以测量出一个实际电源的电阻值。

图中R=14Ω,，开关S闭合时，电流表的读数I=0.2A，已知电源电压U=3V，求电源电阻r的大小。

2、（09年安徽中考）常用的电压表是由小量程的电流表G改装而成的。

电流表G也是一个电阻，同样遵从欧姆定律。

图甲是一个量程为0～3mA的电流表G，当有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。

因此，电流表G实际上也可以当成一个小量程的电压表。

已知该电流表的电阻为Rg=10Ω.(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA处应该标多大的电压值?(2)如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于3V，这样A．B之间(虚线框内)就相当于一个量程为0～3V的电压表(图丙)，求串联的定值电阻R的大小。

3、（10年安徽中考）实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。

实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1= 14Ω , R2= 9Ω。

当只闭合S1时，电流表读数I1=0.2A ；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。

求电源的电压U 和电阻ｒ。

4、（11年安徽中考）实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。

在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。

利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω。

当开关s1闭合、s2断开时，毫安表的读数为 6 mA；当s1、s2均闭合时，毫安表的读数为8 mA。

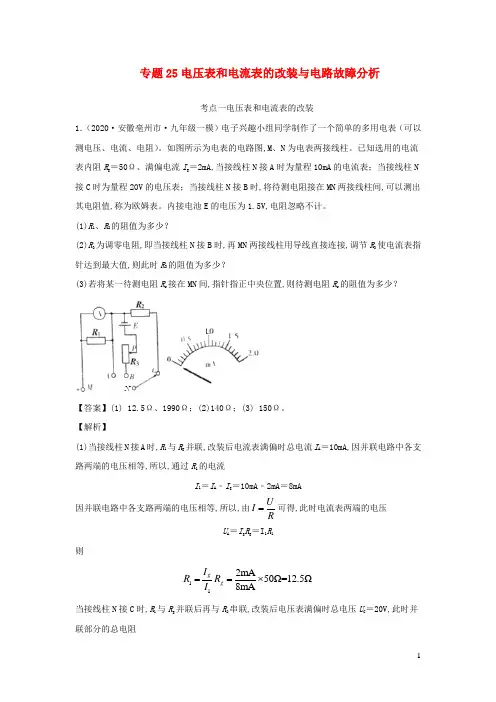

专题25电压表和电流表的改装与电路故障分析考点一电压表和电流表的改装1．（2020·安徽亳州市·九年级一模）电子兴趣小组同学制作了一个简单的多用电表（可以测电压、电流、电阻）。

如图所示为电表的电路图,M 、N 为电表两接线柱。

已知选用的电流表内阻R g ＝50Ω、满偏电流I g ＝2mA,当接线柱N 接A 时为量程10mA 的电流表；当接线柱N 接C 时为量程20V 的电压表；当接线柱N 接B 时,将待测电阻接在MN 两接线柱间,可以测出其电阻值,称为欧姆表。

内接电池E 的电压为1.5V,电阻忽略不计。

(1)R 1、R 2的阻值为多少？(2)R 3为调零电阻,即当接线柱N 接B 时,再MN 两接线柱用导线直接连接,调节R 3使电流表指针达到最大值,则此时R 3的阻值为多少？(3)若将某一待测电阻R r 接在MN 间,指针指正中央位置,则待测电阻R r 的阻值为多少？【答案】(1) 12.5Ω、1990Ω；(2)140Ω；(3) 150Ω。

【解析】(1)当接线柱N 接A 时,R 1与R g 并联,改装后电流表满偏时总电流I A ＝10mA,因并联电路中各支路两端的电压相等,所以,通过R 1的电流I 1＝I A ﹣I g ＝10mA ﹣2mA ＝8mA因并联电路中各支路两端的电压相等,所以,由U I R=可得,此时电流表两端的电压 U A ＝I g R g ＝I 1R 1则112mA 50Ω=12.5Ω8mAgg I R R I ==⨯ 当接线柱N 接C 时,R 1与R g 并联后再与R 2串联,改装后电压表满偏时总电压U C ＝20V,此时并联部分的总电阻A A A 20mA 50Ω=10Ω10mAg g R I U R I I ===⨯并 此时电路的总电阻 C C 3A 20V Ω10A000102U R I -==⨯＝ 因串联电路中总电阻等于各分电阻之和,所以R 2＝R C ﹣R 并＝2000Ω﹣10Ω＝1990Ω(2)当接线柱N 接B 时,R 1与R g 并联后再与R 3串联,MN 两接线柱用导线直接连接,则电流表指针达到最大值时电路的总电阻3g 1.5V 10150Ω10AB R U I -===⨯ 所以此时R 3的阻值 R 3＝R B ﹣R 并＝150Ω﹣10Ω＝140Ω(3)将某一待测电阻R r 接在MN 间,指针指正中央位置,通过电流表的电流'A 1mA I ＝,此时电流表两端的电压''A A g U I R ＝,因串联电路中各处的电流相等,所以,此时电路中的总电流''A g A 5m 1mA 50ΩΩA 10I R U I R R ====⨯并并 此时电路的总电阻3' 1.5V 305A0Ω10B U I R -===⨯ 则待测电阻的阻值'r B B 300Ω150Ω=150ΩR R R ==﹣﹣答：(1)R 1、R 2的阻值依次为12.5Ω、1990Ω；(2)当接线柱N 接B 时,再MN 两接线柱用导线直接连接,调节R 3使电流表指针达到最大值,此时R 3的阻值为140Ω；(3)若将某一待测电阻R r 接在MN 间,指针指正中央位置,则待测电阻R r 的阻值为150Ω。

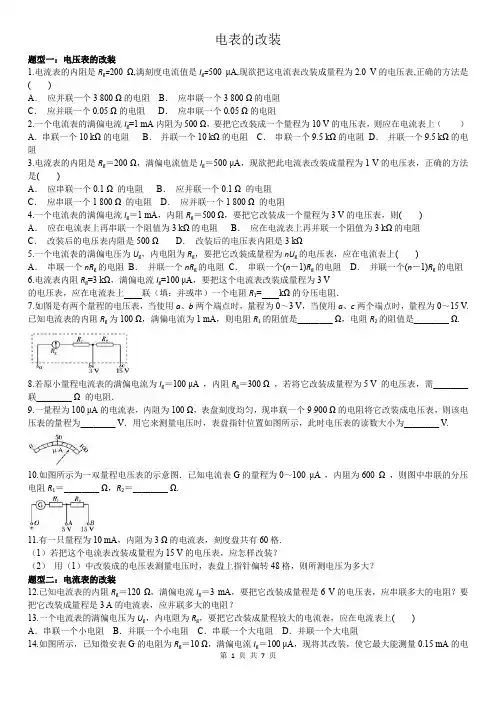

电表的改装题型一：电压表的改装1.电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2.0 V的电压表,正确的方法是()A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻2.一个电流表的满偏电流I g=1 mA内阻为500 Ω，要把它改装成一个量程为10 V的电压表，则应在电流表上（）A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻3.电流表的内阻是R g＝200 Ω，满偏电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V的电压表，正确的方法是()A．应串联一个0.1 Ω 的电阻B．应并联一个0.1 Ω 的电阻C．应串联一个1 800 Ω 的电阻D．应并联一个1 800 Ω 的电阻4.一个电流表的满偏电流I g＝1 mA，内阻R g＝500 Ω，要把它改装成一个量程为3 V的电压表，则()A．应在电流表上再串联一个阻值为3 kΩ的电阻B．应在电流表上再并联一个阻值为3 kΩ的电阻C．改装后的电压表内阻是500 Ω D．改装后的电压表内阻是3 kΩ5.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程为nU g的电压表，应在电流表上()A．串联一个nR g的电阻B．并联一个nR g的电阻C．串联一个(n－1)R g的电阻D．并联一个(n－1)R g的电阻6.电流表内阻R g=3 kΩ，满偏电流I g=100 μA，要把这个电流表改装成量程为3 V的电压表，应在电流表上联（填：并或串）一个电阻R1=kΩ的分压电阻．7.如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～3 V，当使用a、c两个端点时，量程为0～15 V.已知电流表的内阻R g为100 Ω，满偏电流为1 mA，则电阻R1的阻值是________ Ω，电阻R2的阻值是________ Ω.8.若原小量程电流表的满偏电流为I g＝100 μA ，内阻R g＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．9.一量程为100 μA的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为________ V．用它来测量电压时，表盘指针位置如图所示，此时电压表的读数大小为________ V.10.如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA ，内阻为600 Ω ，则图中串联的分压电阻R1＝________ Ω，R2＝________ Ω.11.有一只量程为10 mA，内阻为3 Ω的电流表，刻度盘共有60格.（1）若把这个电流表改装成量程为15 V的电压表，应怎样改装？（2）用（1）中改装成的电压表测量电压时，表盘上指针偏转48格，则所测电压为多大？题型二：电流表的改装12.已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？13.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程较大的电流表，应在电流表上()A．串联一个小电阻B．并联一个小电阻C．串联一个大电阻D．并联一个大电阻14.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．15.一个毫伏表，它的内阻是100 Ω，量程是200 mV，把它改变装成为量程为10 A的安培表，毫伏表上应() A．并联0.002 Ω的电阻B．并联0.02 Ω的电阻C．并联50 Ω的电阻D．并联4 900 Ω的电阻16.一个电流表的内阻为12 Ω，当通过它的电流为2 mA时，指针偏转一个小格．要使偏转一个小格的电流为1 A时，正确的做法是()A．在表上并一个0.024 Ω的电阻B．在表上并一个0.24 Ω的电阻C．在表上并一个0.012 Ω的电阻D．在表上并一个0.12 Ω的电阻17.一电流表的满偏电流I g=1 mA，内阻为200 Ω．要把它改装成一个量程为0.5 A的电流表，则应在电流表上（）A．并联一个200 Ω的电阻B．并联一个约为0.4 Ω的电阻C．串联一个约为0.4 Ω的电阻D．串联一个200 Ω的电阻18.有两个完全相同的表头G，内电阻为R g＝100 Ω，满偏电流为I g＝1 mA，现将它们分别改装成量程为0.6 A 的电流表和量程为3 V 的电压表，需分别并联一个电阻R1和串联一个电阻R2，则R1和R2的值分别为()A．R1＝600 Ω，R2＝3 000 Ω B．R1＝5 Ω，R2＝3 000 Ω C．R1＝5 Ω，R2＝3 000 Ω D．R1＝0.17 Ω，R2＝2 900 Ω19.电流表G的内阻为R g，用它测量电压时，量程为U；用它改装成大量程的电流表的内阻是R A，量程为I，这几个量的关系是()A．R A>R g>R g B．R A>R g>C．R A<R g<R g D．R A<R g＝20.一个电流表的刻度盘的每1小格代表1 μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为21.如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495 Ω.图中电阻箱读数为5 Ω.现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mV B．M、N两端的电压为100 mVC．流过M、N的电流为2 μA D．流过M、N的电流为20 mA22.(多选)把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不改变C．改装后，表头G自身的电阻减小了D．改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了23.磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g=30 Ω，满偏电流I g=5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是联（填“串”或者“并”）一个Ω的电阻．24.量程为1 A的电流表，本身的电阻为0.1 Ω，要把它改装成6 A的电流表，需要联一个阻值为的定值电阻．如果用改装后的电流表测量某电路中的电流，原表盘上的示数为0.6 A，则此电路的实际电流为．25.有一个量程为0.5 A的电流表，与阻值为1 Ω的电阻并联后通入0.6 A的电流，电流表的示数为0.4 A，若将该电流表的量程扩大为5 A，则应________联一个阻值为________ Ω的电阻．26.有一只满偏电流I g＝5 mA，内阻R g＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.题型三：电表的校对27.某同学完成了电压表的改装后，将改装后的电压表和标准电压表并联，然后接入电路进行测量，发现改装表的示数总比标准表的示数小，为了校准改装表，应()A．增大改装表的串联电阻B．减小改装表的串联电阻C．用一个电阻与标准表串联D．用螺丝刀调整改装表的调零螺丝28.(多选)一电压表由电流表G与电阻R串联而成，如图所示．若在使用中发现此电压表的示数总是比准确值稍小一些，采取下列哪种措施加以改进？()A．在R上串联一比R小得多的电阻B．换用比R大点儿的电阻C．换用比R小点儿的电阻D．在R上并联一比R大得多的电阻29.一电流表(表头)并联一个分流电阻R0后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A，而改装电流表的读数为1.1 A，为了使它的读数准确，应在原分流电阻上再()A．并联一个电阻R，且R＞R0 B．并联一个电阻R，且R＜R0C．串联一个电阻R，且R＞R0 D．串联一个电阻R，且R＜R030.一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻31.（多选）如图所示，用小量程电流表A与一电阻R并联可制成一电流表，在检测新制成的电流表时，如果发现它的示数总比准确值稍微小一些或稍微大一些，那么应分别采取什么措施加以修正（）A．如果示数稍微小些，可在R上串联一个比R小得多的电阻B．如果示数稍微小些，可在R上并联一个比R大得多的电阻C．如果示数稍微大些，可在R上串联一个比R小得多的电阻D．如果示数稍微大些，可在R上并联一个比R大得多的电阻题型四：电表读数和偏转角的比值32.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5 V，V2量程是15 V，为了测15～20 V的电压，把V1和V2串联起来用，以下叙述正确的是()A．V1、V2的读数相同B．V1、V2指针偏转角度相等C．V1、V2读数不同，指针偏转角度也不同D．V1指针偏转角度小33.用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中。

卜人入州八九几市潮王学校电表变化题1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右挪动时，以下说法中，正确的选项是A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右挪动的过程中，以下判断正确的选项是()A．电压表示数不变B．电压表示数变大C．电压表示数变小级D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将()A．变小B．不变C．变大D无法判断4．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上挪动，那么：(C) A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变5．图5为小强同学连接的实验电路。

当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小6．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，以下说法正确的选项是〔〕A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C ．电压表的示数不变，电流表的示数变小D ．电压表的示数变小，电流表的示数不变7．如图7所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右挪动，以下判断正确的选项是〔〕A ．灯泡变亮B ．电压表V 的示数不变C ．电流表A 1的示数不变D ．电流表A 2的示数变小8．如图8所示的电路中，电源电压不变，开关S 闭合后，电流表的示数 A 变大B 变小C 不变D 为09．如图9所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是().A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大10．如图10所示电路，开关S 闭合后，电流表的示数(填“变大〞、“变小〞或者“不变〞)；假设电流表示数变化了0．1A ，那么电阻R=Ω。

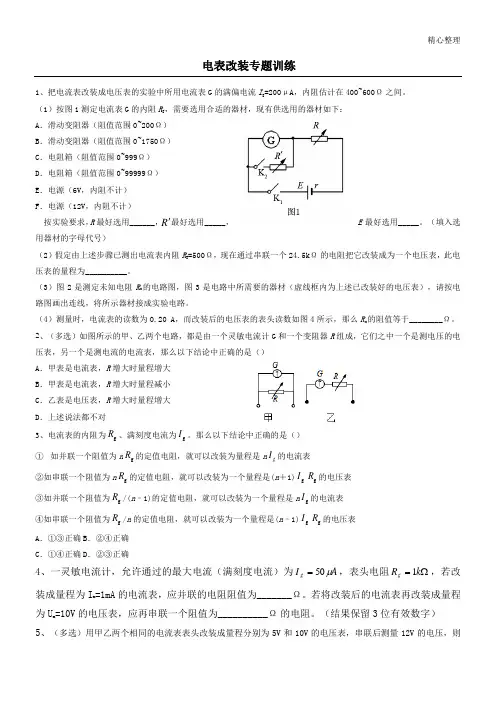

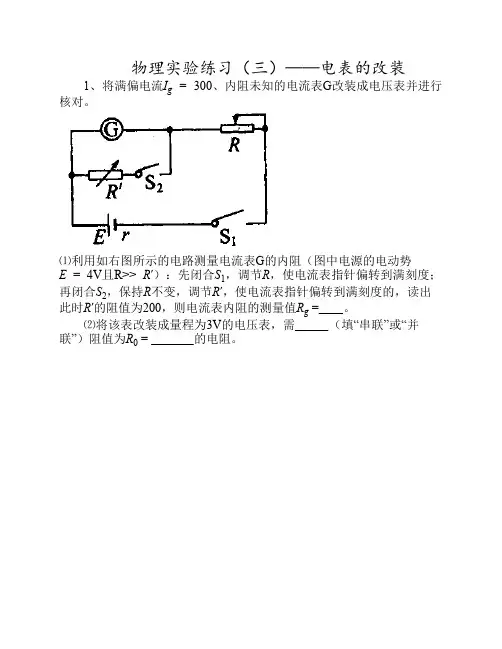

电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。

（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。

（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。

那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

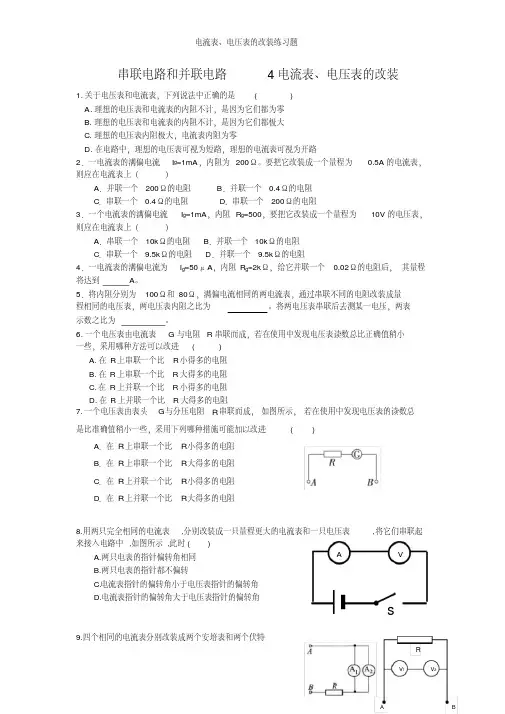

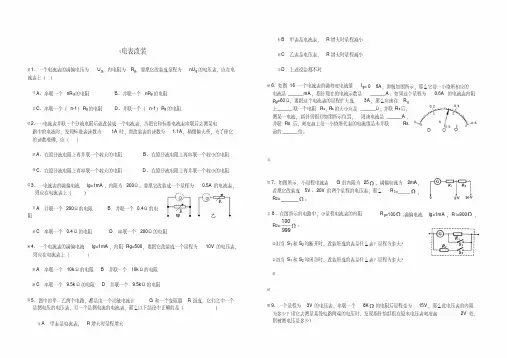

RBA V 1V 2串联电路和并联电路4电流表、电压表的改装1.关于电压表和电流表，下列说法中正确的是()A.理想的电压表和电流表的内阻不计，是因为它们都为零B.理想的电压表和电流表的内阻不计，是因为它们都极大C.理想的电压表内阻极大，电流表内阻为零D.在电路中，理想的电压表可视为短路，理想的电流表可视为开路2．一电流表的满偏电流I g =1mA ，内阻为200Ω。

要把它改装成一个量程为0.5A 的电流表，则应在电流表上（）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻3．一个电流表的满偏电流I g =1mA ，内阻R g =500，要把它改装成一个量程为10V 的电压表，则应在电流表上（）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻4．一电流表的满偏电流为I g =50μA ，内阻R g =2k Ω，给它并联一个0.02Ω的电阻后，其量程将达到A 。

5．将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，两电压表内阻之比为。

将两电压表串联后去测某一电压，两表示数之比为。

6.一个电压表由电流表G 与电阻R 串联而成，若在使用中发现电压表读数总比正确值稍小一些，采用哪种方法可以改进()A.在R 上串联一个比R 小得多的电阻B.在R 上串联一个比R 大得多的电阻C.在R 上并联一个比R 小得多的电阻D.在R 上并联一个比R 大得多的电阻7.一个电压表由表头G 与分压电阻R 串联而成，如图所示，若在使用中发现电压表的读数总是比准确值稍小一些，采用下列哪种措施可能加以改进()A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻8.用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时()A.两只电表的指针偏转角相同B.两只电表的指针都不偏转C.电流表指针的偏转角小于电压表指针的偏转角D.电流表指针的偏转角大于电压表指针的偏转角9.四个相同的电流表分别改装成两个安培表和两个伏特AVs表，安培表A 1的量程大于A 2的量程，伏特表V 1的量程大于V 2的量程，把它们按图接入电路（）A ．A 1的读数比A 2的读数大B ．A 1指针偏转角度比A 2指针偏转角度大C ．V 1的读数比V 2的读数大D ．V 1指针偏转角度比V 2指针偏转角度大10．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，若把A 1、A 2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是()A ．图甲中的A 1、A 2的示数相同B ．图甲中的A 1、A 2的指针偏角相同C ．图乙中的A 1、A 2的示数和偏角都不同D ．图乙中的A 1、A 2的指针偏角相同11．如图2-17所示，A 、B 两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A 和3A.若将两只电流表串联起来接入电路中，两只电流表的示数均为4A ，那么电路不接入电流表时，流过R 的电流是________A.12如图一量程为100μＡ的电流表,内阻为100Ω，现串联一个9900Ω的电阻将它改装成电压表．该电压表的量程是 V ．用它来测量电压,表盘指针位置如图所示．该电压的大小是V ．，13.如图16 一个电流表的满刻度电流值I g = 0．6A ，面板如图所示，那么它每一小格所相应的电流是______mA ，指针现在的电流示数是______A 。

精心整理电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G 的满偏电流I g =200μA ，内阻估计在400~600Ω之间。

（1）按图1测定电流表G 的内阻R g ，需要选用合适的器材，现有供选用的器材如下：A ．滑动变阻器（阻值范围0~200Ω）B ．滑动变阻器（阻值范围0~1750Ω）C ．电阻箱（阻值范围0~999Ω）D ．电阻箱（阻值范围0~99999Ω）E ．电源（6V ，内阻不计）F（2）此电（3）图2（4Ω。

2、A B C D 3① ④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确 4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1mA 的电流表，应并联的电阻阻值为_______Ω。

若将改装后的电流表再改装成量程为U m =10V 的电压表，应再串联一个阻值为__________Ω的电阻。

（结果保留3位有效数字）5、（多选）用甲乙两个相同的电流表表头改装成量程分别为5V 和10V 的电压表，串联后测量12V 的电压，则（）A ．两表的电压示数相同，均为6VB ．两表头的指针的偏角相同C ．两表头的指针的偏角不相同D ．两表的电压示数不同6、（多选）如图所示，电流表1A （0—3A ）和2A （0—0.6A ）由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中，闭合开关S ，调节滑动变阻器，下列说法中正确的是（）A ．12A A 、的读数之比为1:1； 接如【易错提示】电表改装之后，表头的三个参量g I 、g U 和g R 是不变的，量程发生了变化是因为有电阻分了电压或电流。

电表的改装本质上是电阻的串、并联问题，进行计算时只要把表头G 看成一个电阻g R 即可，切记通过表头的满偏电流g I 是不变的。

999 R 电表的改装练习题基础过关： 如果某电流表内阻为R g Ω ， 满偏电流为I guA ， 要把它改装为一个UV 的电压表， 需要 _____ 联一个阻值为 _________________ Ω的电阻；如果要把它改装 为一个IA 的电流表， 则应____联一个阻值为 _________________ Ω的电阻． 1. 电流表的内阻是 R g =200Ω，满刻度电流值是 I g =500 微安培，现欲把这电流表改装成量程为 1．0V 的电压表，正确的方法是 [ ]A. 应串联一个 0．1Ω的电阻B ．应并联一个 0．1Ω的电阻C ．应串联一个 1800Ω的电阻D ．应并联一个 1800Ω的电阻2. 磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头 G ，内阻 R g ＝30 Ω，满偏电流 I g ＝5 mA ，要将它改装为量程为 0～3 A 的电流表，所做的操作是( )A ．串联一个 570 Ω 的电阻B ．并联一个 570 Ω 的电阻C ．串联一个 0.05 Ω 的电阻D ．并联一个 0.05 Ω 的电阻3. 如图 2－4－17 所示，甲、乙两个电路，都是由一个灵敏电流表 G 和一个变阻器 R 组成， 下列说法正确的是( )A. 甲表是电流表，R 增大时量程增大B. 甲表是电流表，R 增大时量程减小C. 乙表是电压表，R 增大时量程增大D. 乙表是电压表，R 增大时量程减小4. 用两只完全相同的电流表分别改装成一只电流表和一只电压 表 ．将它们串联起来接入电路中，如图 2－4－21 所示，此时()A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5. 已知电流表的内阻 R g ＝120 Ω，满偏电流 I g ＝3 mA ，要把它改装成量程是 6 V 的电压表， 应串联多大的电阻？要把它 改装成量程是 3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为 3V 和 15V 两个电压表，将它们串联接人电路中，指针偏角之比为 ，读数之比 。
