十年高考(电表的改装)

电表的改装高中物理
电表的改装是一项高中物理实验，旨在让学生了解电表的工作原理，并通过改装电表来实现不同的电路测量。

实验步骤：
1.准备材料和工具：电表、电阻器、开关、导线等。

2.打开电表外壳，找到电表的电路板和电表指针。

3.在电路板上找到电表指针所连接的电路，切断连接。

4.在电路板上添加一个电阻器，将其与指针重新连接。

5.在电路中添加一个开关，使电阻器可以与电路中的其他元件进行连接或断开。

6.将改装后的电表放入不同的电路中进行测量，比较结果。

7.分析实验结果，了解电表在不同电路中的测量原理。

实验注意事项：
1.实验时要注意电流和电压的安全，避免触电。

2.在进行改装时要小心操作，避免损坏电表。

3.在电路中添加电阻器时要注意电阻值，以免使电路过载或测量不准确。

电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器，通常用于家庭和工业中。

在高中物理课程中，学生通常会学习电路和电流的概念。

为了加深学生对电表原理的理解，可以设计一道电表改装的物理题。

题目：电表改装
题目描述：
某实验室想要改装一台电表，使其能够测量交流电流的频率和相位差。

为了实现这个目标，他们在电表上添加了一个频率计和一个相位差测量器。

电表的原理是通过电流通过它的绕组，产生一个磁场，进而通过一个指针显示出电流大小。

当电流是直流时，指针会停在固定位置。

而改装后的电表增加了一个计数器和一个相位差测量器，可以测量交流电当前的频率和相位差。

改装后的电表的原理是，通过将交流电流分成两部分，一部分通过电表的绕组，产生磁场并使指针偏转，另一部分通过频率计和相位差测
量器进行测量。

题目要求：
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。

2. 请解释改装后的电表的工作原理，并说明频率计和相位差测量器的工作原理。

3. 如果一台交流电源的频率为50 Hz，相位差为0度，则在改装后的电表上会显示什么数值？
扩展：
1. 可以要求学生通过计算和实验，验证改装后电表的准确性和灵敏度。

2. 可以让学生进一步思考，如果要测量交流电的电压，如何改装电表。

通过这道题目，学生不仅可以巩固对电流、交流电和频率的理解，还可以了解电表的工作原理和改装后的应用。

同时，通过扩展部分的要
求，可以培养学生的实验设计和创新思维能力。

高考试题中的电表改装实验一、电表、电表的改装原理1、灵敏电流表G（1）三个主要参数①内阻Rg:电流表线圈的电阻，大约几十欧到几百欧。

②满偏电流Ig:指针批转到最大刻度时的电流，大约几十微安到几毫安。

③满偏电压Ug:电流表通过Ig 时两端的电压，大约零点几伏。

（2）三个参数间的关系：由欧姆定律可知Ug=IgRg 注意：电表就是电阻。

2、电压表（1）电压表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为U 的电压表时，应串联一个电阻R 分去多余的电压U-Ug ，电阻R 叫分压电阻。

（2）电压表的内阻：Rv=Rg+R3、电流表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为I 的电流表时，应并联一个电阻R 分去多余的电流I-Ig ，电阻R 叫分流电阻。

()g gg g g gU U U I R RU U R R Ug -==-=据串联电路的特点得：解得：G RI U g U G RI gU-Ug R()g g g gU I R I I R ==-据并联电路的特点得：U（2）电流表的内阻：R A =Rg ×R/(R+Rg)4、电流表改装成欧姆表①原理：闭合电路的欧姆定律②如图1所示，当红、黑表笔短接时，调节R ，使电流表的指针达到满偏电流，此时指针所指表盘上满刻度处对应两表笔间电阻为零。

这时有：③当两表笔间接入电阻Rx 时，电流表的电流为：当Rx 改变时，Ix随着改变，将电流表表盘上Ix 处表上对应的Rx 值，就构成了欧姆表。

④中值电阻：欧姆表的内阻即为中值电阻R 中＝R 内＝R+Rg+r 因Ix 与Rx 不是线性关系，欧姆表表盘刻度不均匀。

二、滑动变阻器的两种接法1、限流接法如图2所示。

用电器Rx 的电压调节范围：电路消耗的总功率为：EI限流接法的选用原则：①测量时电路中的电流或电压没有要求从零开始连续调节， 只在小范围内变化，且待测电阻Rx 与R 接近时。

②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时。

2020年高三电学实验复习—电表的改装（复习学案）【自主复习】一、将电流表G （表头）改装为电流表和电压表电流表G 的三个参数：1、表头内阻g R ；2、表头的满偏电流g I ； ⇒三者关系：g g g R I U =3、表头的满偏电压g U 。

【例】有一个电流表G ，内阻Rg=30Ω，满偏电流Ig=1mA 。

（1）电流表G 可直接作为量程为 A 的电流表串联入电路测电流。

（2）电流表G 也可以作为量程为 V 的电压表并联入电路测电压。

（3）将电流表G 改装为量程为0～3V 的电压表，要在电流表上 联一个阻值为 Ω的电阻。

改装后的电压表内阻V R = Ω。

（4）将电流表G 改装为量程为0～0.6A 的电流表，要在电流表上 联一个阻值为 Ω的电阻。

改装后的电流表内阻A R = Ω。

（5）双量程电压表 （6）双量程电流表二、对电流表和电压表的进一步认识1、理想电表模型：电压表内阻 无限大 ，可视为 断路 ；电流表内阻 为零 ，可视为短路。

因此，对于理想电表，其内阻对电路的影响 可忽略不计 ，这时它只负责 读数 。

2、实际电表：（1）实际电表是以 灵敏电流表G （表头） 为核心的电阻系统。

（2）表头的核心部件是一个有一定电阻值的线圈，在电路中相当于一个 定值电阻（g R ） 。

表头串联一个定值电阻即为 电压表 ，表头并联一个定值电阻为 电流表 。

（3）实际电表在电路中有双层角色：一，实际电表就是一个 电表 ，能显示自身两端的电压或通过自身的电流；二，实际电表又是一个 电阻 ，遵守欧姆定律，分析电路时不可忽略。

（4）实际电表和理想电表在电路中的不同角色。

【自我测试】 1、有个电流计，内阻R g =300Ω，满偏电流I g =1mA ，要把它改装成一个量程为3V 的电压表，需要给它（ ） A ．并联一个0.1Ω的电阻B ．串联一个0.1Ω的电阻C ．并联一个2.7K Ω的电阻D ．串联一个2.7K Ω的电阻【答案】D2、已知G 表的内阻为100Ω，满偏电流为300μA ，若用此表头改装成0.6A 量程的电流表，则（ ） A ．串联一个199900Ω电阻B ．串联一个0.05Ω电阻C ．并联一个199900Ω电阻D ．并联一个0.05Ω电阻【答案】D3、一个电流表的满偏电流为I g ，内阻为R g ，现在要改装成电压表，使它的量程扩大为原来的n 倍，则在电流表上（ ）R x R xAA ．串联一个nR g 的电阻B ．串联一个R g n的电阻 C ．串联一个(n －1)R g 的电阻 D ．串联一个(n ＋1)R g 的电阻【答案】C4、如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ） ①甲表是电流表，R 增大时量程增大②甲表是电流表，R 增大时量程减小③乙表是电压表，R 增大时量程增大④乙表是电压表，R 增大时量程减小A ．①③B ．①④C ．②③D ．②④【答案】C5、用甲、乙两个完全相同的电流表表头改装成量程分别为5 V 和10 V 的电压表，串联后测量12 V 的电压，则（ ）A ．两表的电压示数相同，均为6 VB ．两表头的指针偏角相同C ．两表头的指针偏角不相同D ．两表的电压示数不同【答案】BD6、某同学在做用伏安法测电阻的实验中不慎将电流表与电压表的位置互换了，如图所示，则下列说法中正确的是（ ）A ．电流表将烧坏B ．电压表可能烧坏C ．电流表、电压表均烧坏D ．电流表、电压表均不会烧坏【答案】D7、如图所示是双量程电压表的电路图，已知电流表满偏电流I g =1mA ，电阻R 1=4.5kΩ，R 2=20kΩ，当使用a 、b 两个端点时，量程为0~5V ，则使用a 、c 两个端点时的量程是（ ）A ．0~10VB ．0~15VC ．0~20VD ．0~25V【答案】D8、有一满偏电流Ig=5mA，内阻Rg=400Ω的电流表G，若把它改装成量程为10V的电压表，应联一个Ω的电阻，改装后电压表的内阻为Ω；若把它改装成量程为3A的电流表，应联一个Ω的电阻，改装后电流表的内阻为Ω。

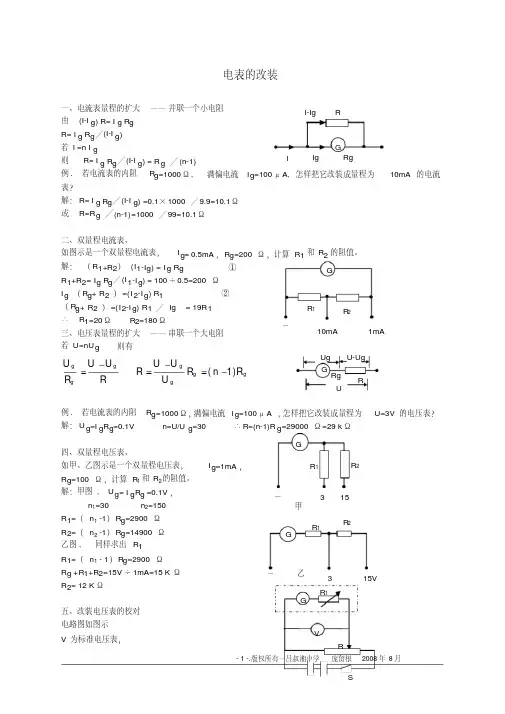

- 1 -.版权所有—吕叔湘中学庞留根2008年8月电表的改装一、电流表量程的扩大——并联一个小电阻由(I-I g ) R= I g R g R= I g R g ／(I-I g )若I =n I g 则R= I g R g ／(I-I g ) = R g ／(n-1) 例. 若电流表的内阻R g =1000Ω,满偏电流I g =100μA, 怎样把它改装成量程为10mA 的电流表？解：R= I g R g ／(I-I g ) =0.1×1000 ／9.9=10.1Ω或R=R g ／(n-1)=1000 ／99=10.1Ω二、双量程电流表、如图示是一个双量程电流表，I g =0.5mA ，R g =200 Ω，计算R 1和R 2的阻值。

解：（R 1+R 2）(I 1-I g ) = I g R g①R 1+R 2= I g R g ／(I 1-I g ) = 100÷0.5=200 ΩI g （R g + R 2）=(I 2-I g ) R 1②（R g + R 2）=(I 2-I g ) R 1／Ig = 19R 1∴R 1=20ΩR 2=180Ω三、电压表量程的扩大——串联一个大电阻若U=nU g则有RU UR U g gg gg gg R )n (R U U UR1例. 若电流表的内阻R g =1000Ω，满偏电流I g =100μA ，怎样把它改装成量程为U=3V 的电压表？解：U g =I g R g =0.1V n=U/U g =30∴R=(n-1)R g =29000 Ω=29 k Ω四、双量程电压表、如甲、乙图示是一个双量程电压表，I g =1mA ，R g =100 Ω，计算R 1和R 2的阻值。

解：甲图, U g = I g R g =0.1V ，n 1=30 n 2=150 R 1=（n 1 -1）R g =2900 ΩR 2=（n 2 -1）R g =14900 Ω乙图,同样求出R 1R 1=（n 1 - 1）R g =2900 ΩR g +R 1+R 2=15V ÷1mA=15 K ΩR 2= 12 K Ω五、改装电压表的校对电路图如图示V 为标准电压表，G IIgRgRI-IgGR 2R 1－10mA 1mA－GR 2R 1153甲315V－R 2R 1G乙R 1GVRSG UUg U-Ug RgR- 2 -.版权所有—吕叔湘中学庞留根2008年8月R 为滑动变阻器(分压器接法), 虚线框中为改装电压表。

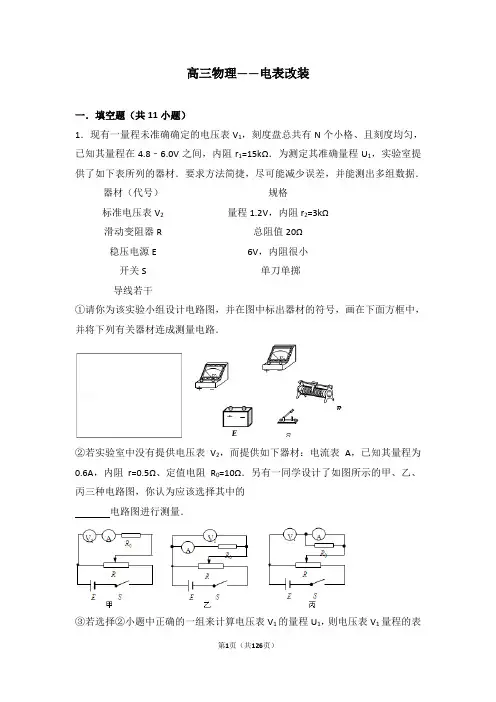

高三物理——电表改装一．填空题（共11小题）1．现有一量程未准确确定的电压表V1，刻度盘总共有N个小格、且刻度均匀，已知其量程在4.8﹣6.0V之间，内阻r1=15kΩ．为测定其准确量程U1，实验室提供了如下表所列的器材．要求方法简捷，尽可能减少误差，并能测出多组数据．器材（代号）规格标准电压表V2量程1.2V，内阻r2=3kΩ滑动变阻器R总阻值20Ω稳压电源E6V，内阻很小开关S单刀单掷导线若干①请你为该实验小组设计电路图，并在图中标出器材的符号，画在下面方框中，并将下列有关器材连成测量电路．②若实验室中没有提供电压表V2，而提供如下器材：电流表A，已知其量程为0.6A，内阻r=0.5Ω、定值电阻R0=10Ω．另有一同学设计了如图所示的甲、乙、丙三种电路图，你认为应该选择其中的电路图进行测量．③若选择②小题中正确的一组来计算电压表V1的量程U1，则电压表V1量程的表达式U1=，式中各符号表示的物理量是：．2．有一内阻为30kΩ的直流电压表V，其刻度盘上所标示的数值模糊不清，但共有30个均匀小格的刻度线是清晰的，并已知量程约为25V～35V．为了测出电压表的量程，现有下列器材可供选用：标准电压表V1：量程3V，内阻3kΩ；电流表A：量程0﹣3A，内阻未知；滑动变阻器R：总阻值1kΩ；电源E：电动势30V，内阻不能忽略；电键、导线若干（1）要求测量多组数据，并有尽可能高的精确度，请选择所需要的器材并画出实验电路图．（2）选用记录数据中任一组，写出计算量程的表达式U g=．式中各字母的意义是：．（3）测出量程后便可以根据指针所指格数读取电压值了．某同学想通过上述电压表V测量一个多用电表中欧姆挡的内部电的电动势，他从多用电表刻度盘上读出电阻刻度中间值为30，将电压表V与选用“×1k”挡的多用电表直接相连，读出电压表的读数为U．实验过程中．一切操作都是正确的．则欧姆表电池的电动势表达式为E0=．3．实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表内阻的电路如图1所示．供选择的仪器如下：①待测电流表（0～5mA，内阻约300Ω），②电流表（0～10mA，内阻约100Ω），③定值电阻（300Ω），④定值电阻（10Ω），⑤滑动变阻器（0～1000ΩΩ），⑥滑动变阻器（0～20ΩΩ），⑦干电池（1.5V），⑧电键S及导线若干．（1）定值电阻应选，滑动变阻器应选．（在横线里填写序号）（2）用连线连接实物图2．（3）补全实验步骤：按电路图连接电路，；闭合电键S，移动滑动触头至某一位置，记录的读数；以为纵坐标，为横坐标，作出相应图线，如图3所示．（4）根据图线的斜率及定值电阻，写出待测电流表内阻的表达式．4．在测定电阻的实验中，通常有半偏法，替代法：（1）在测电流表内阻R g的实验中，使用如图1所示的电路，当S2断开，S1闭合，且R1调到9900Ω时，电流表指针满偏转到0.2mA，再闭合S2，将R2调到90Ω时，电流表指针正好指在刻度盘中央，则电流表的内阻R g=Ω．此值较Rg的真实值是．（填偏大、偏小或相等）（2）在用替代法测电阻的实验中，测量电路如图2所示，图中R是滑动变阻器，Rs是电阻箱，Rx是待测高值电阻，S2是单刀双掷开关，G是电流表．①按电路原理图将图3（图中已连好4根导线）所示的器材连成测量电路．②实验按以下步骤进行，并将正确答案填在题中横线上．A．将滑动片P调至电路图中滑动变阻器的最下端，将电阻箱Rs调至最大，闭合开关S1，将开关S2拨向位置“1“，调节P的位置，使电流表指示某一合适的刻度I G．B．再将开关S2拨向位置“2“，保持位置不变，调节，使电流表指示的刻度仍为I G．假设步骤B中使电流表指针指示的刻度为I G时电阻箱的阻值为R0，则R x=．5．（1）用螺旋测微器测量一根电阻丝的直径，测量结果如图a其读数为mm．用游标为20分度的卡尺测量一工件的直径，测量结果如图b所示，此工件的直径为mm•（2）关于高中物理分组实验以下说法正确的是A．验证平行四边形定则的实验中两个力的夹角越大越好B．验证机械能守恒定律的实验中必须测出物体的质量C．验证碰撞中的动量守恒实验中两球的大小必须相等D．用单摆测重力加速度的实验要测出钢球的直径E．研究平抛运动实验中斜槽的摩擦会增大测量的误差（3）在完成将灵敏电流表改装成电压表的实验中：甲同学要把一个量程为100μA 的灵敏电流表G，改装成量程是3V的电压表．①他按图l所示电路、用半偏法测定电流表G的内电阻r g，为使r g的测量值尽量准确，在以下器材中，电源E应选用，电阻器R2应选用（选填器材前的字母）A．电源（1.5V）B．电源（4.5V）C．电阻箱（0～999.9Ω）D．滑动变阻器（0～2000Ω）E．电位器（一种可变电阻，与滑动变阻器相当）（0～5kΩ）F．电位器（0～50kΩ）②该同学按实验步骤完成实验后，若所得的R1的阻值为200.0Ω，则图l中被测电流计G的内阻r g的测量值为Ω．③给电流计G联（选填“串”或“并”）一个阻值为kΩ的电阻，就可以将该电流计G改装为量程3V的电压表．④最后，该同学将一标准表和改装表进行校对，请在图2中补充完成该校对电路的实物连线．⑤若乙同学在测电流计G的内阻时，对半偏法进行了少许改动，调节R2使G满偏后，闭合S1调节R1使电流表指针指到满量程的五分之四，最终计算得电流计内阻为201.2Ω，试分析哪位同学的测量结果更接近电流计内阻的真实值（填“甲”或“乙”）6．利用如图所示电路测量一量程为300mV的电压表的内阻R V，R V约为300Ω．（1）请补充完整某同学的实验步骤：①按电路图正确连接好电路，把滑动变阻器R的滑片P滑到（填“a”或“b”）端，闭合开关S2，并将电阻箱R0的阻值调到较大；②闭合开关S1，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；③保持开关S1闭合和滑动变阻器滑片P的位置不变，断开开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的；读出此时电阻箱R0的阻值，即等于电压表内阻R V．（2）实验所提供的器材除待测电压表、电阻箱（最大阻值999.9Ω）、电池（电动势约1.5V，内阻可忽略不计）、导线和开关之外，还有如下可供选择的实验器材：A．滑动变阻器（最大阻值150Ω）B．滑动变阻器（最大阻值50Ω）为了使测量比较精确，从可供选择的实验器材中，滑动变阻器R应选用（填序号）．（3）对于上述测量方法，从实验原理分析可知，在测量无误的情况下，实际测（填“大于”、“小于”或“等于”）真实值R V；出的电压表内阻的测量值R测的误差就越（填“大”且在其他条件不变的情况下，若R越大，其测量值R测或“小”）．7．（1）以下有关高中物理实验的一些描述中哪个选项是正确的是A．在“验证力的平行四边形定则”实验中拉橡皮筋的细绳要稍长，并且实验时要使弹簧与木板平面平行．B．在“用单摆测定重力加速度”实验中如果摆长测量无误，测得的g值偏小，其原因可能是在数全振动的次数时，将49次全振动错误的当作50次处理．C．在“验证机械守恒定律”的实验中需要用天平测物体的质量．（2）某电流表mA的量程为I0=50mA，内阻为r0=50Ω，其表盘刻度线已模糊不清，要重新通过测量来刻画出从零到满刻度的刻度值，有下列器材：A．待测电流表mAB．6V直流电源EC．“0～10Ω，1A”标准变阻器R1D．“0～100Ω，50mA”滑动变阻器R2E．“0.6A，0.5Ω”标准电流表A1F．“3A，0.01Ω”标准电流表A2G．5Ω定值电阻R3H．20Ω定值电阻R4I．开关及导线若干①应选用的器材有（只需填写所选器材序号）②在虚线框内画出实验电路图．③待测电流表的电流刻度值的表达式I=．式中各物理量所表示的意义分别为．8．（1）某同学用图1所示装置做“验证牛顿第二定律”实验．①该同学从打出的纸带上比较清晰的点迹起，每5个点迹取一个计数点（即相邻的两个计数点间都有4个未画出的点迹），标出了A、B、C、D四个计数点，各计数点之间的距离如图2甲所示．已知打点计时器打点的时间间隔为0.020s，则实验中该小车的加速度a=m/s2．（结果保留两位有效数字）②该同学选用质量不同的A、B两小车分别做实验，根据实验数据画出了图2乙所示的两条a﹣F图线，根据图线可知A车的质量B车的质量．（选填“大于”或“小于”）（2）某同学欲将量程为200μA的电流表改装成电压表，他采用如图3所示的实验电路测量该电流表的内阻（约200Ω），根据实验电路，请回答下列问题．①有如下的主要实验器材供选择：A．电阻箱（阻值范围0﹣999.9Ω）B．电阻箱（阻值范围0﹣99999.9Ω）C．电源（电动势6.0V，内阻约0.30Ω）D．电源（电动势12V，内阻约0.60Ω）E．电源（电动势50V，内阻约2.0Ω）为减小实验误差，可变电阻R1应选择，电源应选择．（填字母代号）②该同学主要实验步骤依次是：A．按电路图连接好电路，并使两个开关处于断开状态；B．将R1的阻值调到最大；C．闭合S1；D．调节R1的阻值，使电流表的指针偏转到满刻度；E．闭合S2；F．调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半；G．记下的R2阻值．上述实验步骤中，错误的步骤是．（填字母代号）③如果按正确步骤测得电流表的内阻为190Ω，要将此表改装成量程为2.0V的电压表，应选一个阻值为Ω的电阻与电流表串联．④用标准的电压表对改装的电压表V进行校准，发现测量同一电压值时，改装电压表的示数总比标准表的示数小，则应该适当地将与电流表串联的电阻调一些．（选填“大”或“小”）9．（1）游标卡尺的示数如图1所示，两量爪间狭缝的宽度为mm．用激光照射该狭缝，在屏上出现条纹，如果稍稍增大狭缝的宽度，条纹的间距将变．（2）将现有小量程电流表改装（扩大量程），可供选择的器材如下：标准电流表A1与待改装电流表A2的规格均为量程0～500μA，内阻约为500Ω；滑动变阻器R（阻值0～100Ω，额定电流1.0A）；定值电阻R1（阻值约为100Ω）；电阻箱R2（阻值为0～999.9Ω）；开关、导线若干．1 测量电流表A2的内阻按如图2电路测量A2的内阻，以下给出了实验中必要的操作．A．断开S1B．闭合S1、S2C．按图连接线路，将滑动变阻器R的滑片调至最左端，R2调至最大D．调节R2，使A1的示数为I1，记录R2的值．E．断开S2，闭合S3F．调节滑动变阻器R，使A1、A2的指针偏转适中，记录A1的示数I1请按合理顺序排列实验步骤并将相应步骤前的字母填在横线上：．②电流表的内阻为（用已知量的符号表示．）③将电流表A2的量程扩大：如果②中测出A2的内阻为468.0Ω，现用电阻箱R2将A2改装成量程为20mA的电流表A，应把R2设为Ω与A2并联，改装后电流表A的内阻R A为Ω．④将改装后的表接入一个电路，指针位置如图3所示，则该表测出的电流为mA10．（Ⅰ）甲、乙、丙三位同学在使用不同的游标卡尺测量同一个物体的长度时，分别测量的结果如下：甲同学：使用游标为50分度的卡尺，读数为12.045cm乙同学：使用游标为10分度的卡尺，读数为12.04cm丙同学：使用游标为20分度的卡尺，读数为12.045cm从这些实验数据中可以看出读数肯定有错误的是同学（Ⅱ）现有一表头，满偏电流Ig=500μA，内阻R g=200Ω，用它作多用电表的表头，要求多用电表具有下列各项量程：①0～1mA的直流电流档；②0～10mA的直流电流档；③0～50V的直流电压档；④0～500V的直流电压档；⑤内阻为1.5kΩ的欧姆档；给你5个不同阻值的电阻及连接用导线，一节干电池（内阻不计），一个单刀多掷转换开关．试简单设计此多用电表内部电路结构，画出内部结构电路图，并计算出连入电路电阻的阻值（不要求计算过程）．11．[1]如图1所示是用螺旋测微器测量一个小钢球的直径的示数，此读数应是．[2]在“验证机械能守恒定律”的实验中，已知打点计时器所用电源的频率为50H z，查得当地的重力加速度g=9.8m/s2，测得所用重物的质量为1.00kg．实验中得到一条点迹清晰的纸带，如图2所示．把第一个点记作O，另选连续的4个点A、B、C、D作为测量点，经测量知道A、B、C、D各点到O点的距离分别为62.99cm、70.18cm、77.76cm、（85.73cm．根据以上数据，可知重物由O点运动到C点时重力势能的减少量等于J，动能的增加量等于J．（取三位有效数字）[3]将满偏电流I g=300μA、内阻未知的电流表改装成电压表并进行核对．（1）利用如下图所示的电路测量电流表的内阻（图中电源的电动势E=4V ）：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，使电流表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值R g=Ω．（2）将该表改装成量程为3V的电压表，需（填“串联”或“并联”）阻值为R0=Ω的电阻．（3）把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．二．解答题（共39小题）12．要组装一个单量程的欧姆表，所给电池的电动势为1.5V，内阻可忽略不计，其他可供选择的主要器材有：电流表A1（量程0～100μA，内阻1500Ω）；电流表A2（量程0～1mA，内阻1000Ω）；变阻器R1（阻值范围0～300Ω）；变阻器R2（阻值范围0～800Ω）；（1）在图1方框内画出组装欧姆表的电路图；（2）在组装时，电流表选用（用代号表示），变阻器选用（用代号表示）．（3）在上面组装的单量程欧姆表中，如电流表的表盘刻度分为四等分，如图所示．其中A为电流表的零刻度，作为单量程欧姆表，刻度E表示的阻值为欧姆，刻度C表示的阻值为欧姆．13．研究性学习小组围绕一个量程为30mA的电流计展开探究．（1）为测量该电流计的内阻，同学甲设计了如图（a）所示电路．图中电源电动势未知，内阻不计．闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为mA．由以上数据可得电流计的内阻R g=Ω．（2）同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度．则“10mA”处对应表笔间电阻阻值为Ω．（3）若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍能满偏，按正确使用方法再进行测量，其测量结果与原结果相比将（填“变大”、“变小”或“不变”）．14．一位同学想将一个量程约为5V（有清晰刻度但没有示数）、内电阻约为10kΩ的伏特表V x改装成一个量程为15V的伏特表，可以使用的实验器材如下：A．电源（电动势约15V，内电阻小于2Ω）B．标准电压表（量程为15V，内电阻约30kΩ）C．电阻箱（阻值范围0～9999.19Ω）D．电阻箱（阻值范围0～99999.9Ω）E．滑动变阻器（阻值为0～20Ω）F．滑动变阻器（阻值为0～20kΩ）G．电键S和导线若干为了正确改装，需要测量出伏特表V x的量程和内电阻，该同学的实验操作过程为：（1）将实验仪器按图甲所示电路连接，电阻箱R1应选，滑动变阻器R0应选（用仪器前的字母序号表示）；（2）将电阻箱R1阻值调至最大，将滑动变阻器的滑片P移至滑动变阻器的接近右端处，闭合电键S；接着调节电阻箱R1直至伏特表V x满偏，记录此时电阻箱的阻值R和标准电压表V0的示数U；（3）向左移动滑片P至滑动变阻器的另一位置，再次调节电阻箱R1直至伏特表V x满偏，记录此时电阻箱的阻值和标准电压表V0的示数；（4）重复步骤（3）3～5次；（5）该同学将实验中记录的各组电阻箱的阻值R和标准电压表V0的示数U的数据在U﹣R图中正确地描好点（如图乙），请你在图中完成U﹣R图线．（6）根据图线可以求得伏特表V x的量程为V，内阻为Ω．将伏特表V x与一个阻值为Ω的电阻串联就可以组成量程为15V的伏特表．15．把电流表改装成电压表的实验中，所用电流表G的满电流Ig为200µA，内阻估计在400～600Ω之间．（1）按图示电路测定电流表G的内阻，需要选用合适的器材，现有供选用的器材如下：A．电阻箱（阻值范围0～999Ω）B．电阻箱（阻值范围0～99999Ω）C．电源（电动势6V，内阻0.3Ω）D．电源（电动势12V，内阻0.6Ω）按实验要求，R最好选用；R′最好选用；E最好选用（填入选用器材的字母代号）（2）现已按电路图正确连接好电路，将R的阻值调至最大，闭合开关K1，接下来的实验步骤由你完成．请你从下列选项中选出必要的步骤并正确排序a．记下R′的阻值b．调节R的阻值，使电流表的指针偏转到满刻度c．闭合K2，调节R和R′的阻值，使电流表的指针偏转到满刻度的一半d．闭合K2，保持R不变，调节R′的阻值，使电流表的指针偏转到满刻度的一半（3）如果按正确操作步骤测得R′的阻值为500Ω，则Rg的阻值大小为（填写字母代号）A.250ΩB.500ΩC.750ΩD.1000Ω（4）为把此电流表G改装成量程为2.0V的电压表，应选一个阻值为﹣﹣Ω的电阻与此电流表串联．16．实验室配备的电压表的内阻其实并非很大．现在设计测定量程为3V的电压表内阻的精确值（内阻约为2kΩ），可以把它等效为一个理想电压表和一个定值电阻的并联，实验室中提供的器材有：电阻箱R（最大电阻为9999.9Ω），定值电阻r1=5kΩ，定值电阻r2=10kΩ，电源E（电动势约为12V、内阻不计），开关、导线若干．设计的实验电路如图所示，先将电阻箱R的阻值调到最大，连接好实物电路；然后闭合开关，调节电阻箱R的阻值，使得电压表的指针刚好半偏，记下此时电阻箱的阻值R1；再次调节电阻箱R的阻值，使电压表的指针刚好满偏，记下此时电阻箱的阻值R2．（1）实验中选用的定值电阻是；（2）由上述的实验过程分析可得电压表内阻R V的表达式为R V=．（请用字母R1、R2和r表示）（3）若实验中使用的电源E的内阻并不为零，则该实验测得的电压表内阻R V的值与真实值相比将（A）偏小（B）不变（C）偏大（D）不能确定，要视电压表内阻的大小而定．17．实验室有一电流表A0，满偏电流为800µA、内阻R0为100Ω．①现要把它改装成量程为3V的电压表，应（填“串”或“并”）联一个阻值为Ω的电阻②假设该电流表表盘满偏电流值模糊不清，只知满偏电流约为700µA﹣800µA，内阻R0为100Ω，而表盘刻度依然清晰，总格数为N，且刻度均匀．现有以下可供选用的器材，要求尽可能精确地测量出该电流表的满偏电流．电流表A：量程0.6A、内阻R A约为0.1Ω电压表V：量程3V、内阻R V=3kΩ滑动变阻器R：最大阻值200Ω电源E：电动势E为3V、内阻r约为1.5Ω开关S一个及导线若干I、某同学根据上述器材设计出了如图四种电路，你认为最合理的是II、根据选择电路进行实验，测出多组数据，其中一组数据中待测电流表A0的指针转了n格，可算出满偏电流I Amax=．（结果用题中物理量符号表示；测量中若使用电压表V，读数用U表示；若使用电流表A，读数用I表示）18．（1）探究小车加速度与合力、质量关系的实验装置如图甲所示：①若要探究小车加速度与合力的关系，应保持不变，分别改变施加在小车上的拉力F，测出相对应的加速度a②把附有滑轮的长木板右端垫高，在没有拉力作用时，让小车拖着纸带以一定的初速度沿木板运动，打点计时器在纸带上打出一系列计时点，如果相邻计时点间距，就说明摩擦力和小车重力沿木板向下的分力平衡；③下列实验操作，正确的是（填选项序号字母A．实验前，将接好纸带的小车停在靠近打点计时器处B．实验前，将接好纸带的小车停在靠近滑轮处C．先接通电源，再使纸带运动D．先使纸带运动，再接通电源④实验中使用50Hz交流电源，在打出的纸带上选择5个计数点A、B、C、D、，A点、E点到C点的距离如图乙所示，则纸带的加速度以a=m/s2．某学习小组的同学欲测出一只有刻度无示数的电流表的内阻和满偏电流．①他们先用欧姆表“×10”档粗测电流表内阻，指针稳定时如图所示，其示数为Ω保留两位有效数字）②接着他们利用下列器材进行测量．要求：测量精度尽可能高，电表读数变化范围尽可能大，滑动变阻器调节范围尽量大．待测电流表A1：量程1mA左右，共有N格；电流表A2：量程10mA，内阻r2=10Ω；电流表A3：量程10mA，内阻9Ω左右；滑动变阻器R1：最大阻值5Ω，额定电流2A；定值电阻R2=120Ω；E：电动势约为5V，内阻约1Ω；开关S﹣个，导线若干．a．在答题卡对应的方框内画出你帮他们设计的电路图并标明所选器材的代码；b．若A2、A3表的示数分别为I2、I3时，电流表A1偏转了N1格，则A1表的内阻为满偏电流为．（结果用I2、I3、N1、N2、r2表示）19．实验室中有一量程不准确的电压表V1，某课外探究小组为了测量该电压表的实际量程U M设计了图甲所示的电路．所用器材有：量程不准的电压表V1，量程标称为0〜15V，内阻r1=20.0kΩ；标准电压表V2，量程0〜3V，内阻r2=2.5kΩ；标准电阻R2，阻值13.0kΩ；滑动变阻器R1，总电阻为200.0Ω电源电动势E=20.0V，内阻很小；开关S；导线若干．根据图甲和探究小组内A、B两位同学的操作过程，请你回答：（1）A同学闭合开关S后，调节滑动变阻器的滑动端，使电压表V1满偏，读出此时电压表V2的示数为U2，计算出V1的量程表达式为U m=．（用题中所给字母表示）（2）B同学测量时，V1并未调到满偏，两电压表的示数如图乙所示，从图中读出V1的示数U1=V，V2的示数U2=V；由读出的数据计算出Um= V．（计算结果保留3位有效数字）20．现有一满偏电流为50uA、内阻约为800～850Ω的59C2型小量程电流表G （表头），另外可供选择的器材有：A．电压表V（量程3V，内阻约为20kQ）B．电流表A1（量程200μA．内阻约为500Ω）C．电流表A2（量程0.6A，内阻约为3Ω）D．定值电阻R0（阻值10kΩ）E．电阻箱R'（最大阻值9999Ω）F．滑动变阻器R（最大阻值100Ω）G．电源E（电动势3V）．H．开关S（1）测量小量程电流表G的内阻．为了尽量减小误差，要求测量多组数据，所提供的电流表中，应选用（填写字母代号），请在图1的虚线框中画出符合要求的实验电路图（其中电源、开关及连线已画出）．（2）将G改装成两种倍率（如“X1”“X10”）的欧姆表．现有两种备选电路，如图2和图3所示，则图（选填“2”或“3”）为合理电路；在合理的电路中，当开关S合向端，这时的欧姆表是较大倍率挡．21．甲同学在电流表改装实验中，需要测量表头（量程较小的电流表）的内阻，他采用的是如图1所示的“半值分流法”，主要的步骤有：A．将R调到最大值，只闭合开关S1B．调节R的阻值，使电流表指针偏到满刻度C．再合上开关S2D．调节R’的阻值，使电流表指针偏转到满刻度的一半E．记下的阻值，就是表头内阻Rg的阻值．问：（1）为了减少实验中的误差，R、R’应该满足关系，电源电动势应该（大或小）一些好．（2）乙同学在上述实验方案的基础上做了改进，如图2所示，按照这一实验方案，你认为在实验步骤上需要做什么样的补充？（3）乙同学在实际连接电路时，发现手头的滑动变阻器阻值较小，不能满足图二中方案的需要，其他器材具备，请你在图3中帮助他修改一下实验方案．22．有一只毫安表mA，满偏电流为9.90mA，内阻约为300Ω，要求将此毫安表头改装成量程为1A的电流表，其电路原理如图所示，图中A是量程为2A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源．（1）完善下列实验步骤：①将实物图按电路原理图连线；②将滑动变阻器的滑动头调至端（填“a”或“b”），电阻箱R0的阻值调至零；③合上开关；④调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1A；⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会（增“增大”、“减小”或“不变”）；⑥多次重复步骤④⑤，直至标准电流表的读数为A，同时毫安表指针满偏．（2）回答下列问题：（结果保留三位有效数字）①在完成全部实验步骤后，电阻箱的读数为 3.1Ω，由此可知毫安表头的内阻为Ω．②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为A．23．（1）甲同学按如图甲所示电路测量量程为500μA的电流表G的内阻．他按图甲连接好电路后，先闭合S1，断开S2，调节R1，使电流表G的指针满偏．再闭合S2，保持R1的滑动触头不动，调节R2使电流表G的指针指到满刻度的．若此时电阻箱R2各旋钮的位置如图乙所示，则电流表G的内阻测量值R G=Ω．（2）现将该电流表G改装成量程为3V的电压表V，需给该电流表G串联一阻值为Ω的电阻．（3）乙同学将（2）问中改装的电压表V校准后采用伏安法测量某待测电阻R x，实验室还备有以下器材：A．待测电阻R x，阻值约为200ΩB．电源E，电动势为3V，内阻可忽略不计C．电流表A，量程为0～15mA，内阻r A=20ΩD．滑动变阻器R′1，最大阻值10ΩE．滑动变阻器R′2，最大阻值5kΩF．开关S，导线若干①为提高实验精确度，尽可能测量多组数据，实验中滑动变阻器应选择（填器材序号字母）．②请在虚线框内画出乙同学用伏安法测量电阻R x的电路图．。

电表的改装知识元电表的改装知识讲解一、灵敏电流计无论是电流表还是电压表的表头都是一个灵敏电流计，灵敏电流计是一个量程非常小的电流表，量程通常是几十至几百微安（μA），内阻较大通常在几十欧至几百欧之间．二、改装电表1．改成电流表设灵敏电流计的量程为I g，电阻为R g，若使其量程扩大至I，则：电路图：并联电路电压相等：I g R g=(I-I g)R推导可得：R=2．改成电压表设灵敏电流计的量程为I g，电阻为R g，若将其改装成量程为U的电压表，则：电路图：由欧姆定律得：U=I g(R g+R)推导可得：R=-R g例题精讲电表的改装例1.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表。

（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是_____（选出下列必要的步骤，并将其序号排序）A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻R g=_____Ω；与电流表内阻的真实值R g′相比，R g___R g′（填“>”、“=”或“<”）（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为_______Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V例2.某同学将一个量程为0～1V、内阻未知的电压表改装为0～3V的电压表。

（1）该同学首先进行了如下操作：①将多用电表档位调到电阻“×100”，再将红表笔和黑表笔____，进行调零；②将图a中多用电表的红表笔和电压表的_____（填“+”或“-”）接线柱相连，黑表笔与另一接线柱相连；③此时多用电表的示数如图b所示，则电压表的内阻为______Ω．若已知多用电表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数为_____V。

高考物理实验八、电表的改装原理与应用【实验目的】用灵敏电流计改装为较大量程电流表、电压表。

【电流计G 的原理和主要参数】电流表G 是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

电流表的主要参数有：表头内阻R g ：即电流表线圈的电阻满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，满偏电流I g 、内阻R g 、满偏电压U g 三者之间的关系为：U g =I g ×R g表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

【改装原理】(1)电流表的改装利用了并联电路分流的原理。

(2)电压表的改装利用了串联电路分压的原理。

电表的改装分析改装成电压表改装成电流表内部电路改装后的量程U ＝I g (R ＋R g )I ＝R ＋R g R I g量程扩大的倍数N ＝U U gN ＝I I g接入电阻的阻值R ＝UI g －R g ＝(N －1)R gR ＝I g R g I －Ig ＝RgN ―1改装后的总电阻R x ＝R g ＋R ＝NR gR x ＝RR g R ＋Rg＝RgN 说明：改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I 和满偏电压U ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

【电表教准】电流表改装成电压表后因为实验过程中有误差存在，所以改装后的电压表要和标准电压表进行校对。

（1）按图所示的电路图连接电路，并是变阻器R 2的滑片位于电阻R 2的最左端。

即U=0（2）改变R 2的阻值，使标准电压表的示数从0慢慢调起，观察电流计G 的示数与标准电压表的示数是否相等，若不相等则微微调动变阻器R 1的阻值，使两表示数相等。

电表的改装高中物理随着科技的发展，我们已经能够开发出许多技术来改进我们的生活。

其中之一就是“电表的改装”。

尽管一般人对电表不太了解，但确实是一种有用的设备，它可以测量电流、电压以及功率。

本文将详细介绍电表的改装，同时也讨论如何在高中物理课程中教授电表改装，从而培养学生概念理解和分析能力。

电表，即电能计量表，是一种用于测量电流，电压和功率的仪器。

它使用专有的电表读数进行量化，以便用户可以更好地控制机械装置的电能消耗和发电效率。

值得一提的是，电表的改装可以改善电表的性能，使用户能够更快地获得准确的数据。

要想掌握电表的改装，必须先了解其原理和工作原理。

电表的改装主要依靠改变内部结构实现。

在改装之前，首先要对电表里的元器件进行检查，得出其功能和电器性能。

接下来，要对元器件进行替换，调整电表的读数，调整灵敏度，减少误差。

即使是这一简单的改装过程，但也要提醒用户仔细考虑，因为电表的改装可能会导致无法使用或造成安全隐患。

由于电表的改装可以改善电表的性能，使用户能够获得更准确的数据，因此它也可以在高中物理课程中教授。

有了电表，学生们就可以更好地理解和掌握电磁学、电动力学等一系列重要概念，例如电压、电流、功率和电能等概念，并能够用实际动手实践来熟悉相关技术。

通过这种实践，学生们不仅可以更好地掌握物理知识，而且还能提高他们的实验和分析能力。

此外，学生们还可以学习如何更好地使用电表，及其应用于实际场合中。

例如，使用电表可以检测家中电器的能耗，从而减少电能消耗，节约能源。

此外，在工程和工业领域，电表也有广泛的应用，学生们可以学习如何安装和调试电表，在实际工作中掌握它们的技术知识。

综上所述，电表的改装是一种有价值的技术，可以在高中物理课程中教授。

改装可以有效提高电表的性能，使用户获得准确的数据。

此外，学生们也可以学习如何更好地使用电表，从而更好地理解物理原理，提高实验和分析能力。

总之，电表的改装在高中物理课程中有广泛的教学价值，应该受到重视，以期获得更好的教育效果。

电表的改装实验原理
电表的改装实验原理主要涉及到改变电表内部电路以实现不同的功能或提高读数的准确性。

具体原理如下：
1. 调整电表电路：在电表的电路中，通过适当调整电阻、电容或电感等元件的数值，可以改变电流、电压或功率的测量范围或灵敏度。

例如，加大电流互感器的绕组匝数，可以提高电表测量电流的上限。

2. 精度校正：通过对电表的校准电路进行调整，将电表的读数与标准值进行比对，并对误差进行修正，以提高电表的测量精度。

例如，使用标准电压源和电流源，对电表的量程进行校准，使其能够输出准确的读数。

3. 添加测量功能：通过在电表中添加额外的元件或电路，可以实现更多的测量功能。

例如，添加频率测量电路，可以测量交流电的频率；添加功率因数测量电路，可以测量电路中的功率因数。

4. 信号处理：通过使用信号处理电路，对电表输入的电信号进行滤波、放大、数字化等处理，以提高信号的质量和准确性。

例如，通过添加滤波电路可以减小电表读数的抖动，改善读数的稳定性。

总之，电表的改装实验原理是通过调整电路元件、校准电路、添加功能和信号处理等方式，提高电表的测量范围、准确性和功能，以满足不同的测量需求。

2694776677实验：电表的改装基础过关：如果某电流表内阻为R gΩ，满偏电流为I g uA，要把它改装为一个UV的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_______________Ω的电阻．1．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是()A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R 组成，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()A．两只电表的指针偏转角相同B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。

高考物理复习：电表的改装1.某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 mA A．21 mAC．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。

答案】 (1). (2). C (3). AC (4).9979【解析】【详解】（1）电表改装时，微安表应与定值电阻R 并联接入虚线框内，则实物电路连接如下图所示：（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：31610016010mAn mA-==⨯倍。

故当原微安表表盘达到满偏时，实际量程为：32501010025mA -⨯⨯=，故本小题选C ；（3）根据()g g g I R I I R =-，得：1gg R I I R ⎛⎫=+⎪⎝⎭，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻g R 真实值，大于1200Ω；或者因为定值电阻R 的计算有误，计算值偏大，实际接入定值电阻R 阻值偏小。

故本小题选AC ；（4）由于接入电阻R 时，改装后的表实际量程为25mA ，故满足()25g g g I R I R =-；要想达到预期目的，即将微安表改装为量程为20mA 电流表，应满足()20g g g I R I kR =-， 其中250μA 0.25mA g I ==，联立解得： 1.25k =或9979k =。

参考答案【拓展提升】解析(1)连线如图所示。

(2)开关S闭合时，电阻R1与电流表并联，多用电表用于测量电流。

开关S断开时，电阻R2与电流表串联，多用电表用于测量电压。

(3)根据电流应从电流表或电压表的正接线柱进，从负接线柱出，即从表笔A出，表笔A应为黑色，表笔B应为红色。

(4)开关S断开时，由串联电路知识，I g(R2＋r)＝U，解得R2＝880 Ω；开关S闭合时，由并联电路知识，I g(R2＋r)＝(I－I g)R1，解得R1≈1.00 Ω。

答案(1)见解析图(2)电流电压(3)黑(4)1.00880【高考真题1】解析(1)先并联改装电流表，再串联改装电压表。

(2)R1＝U gI－I g＝100 Ω，R2＝U－I g R gI＝2 910 Ω答案(1)图见解析(2)100 2 910【高考真题2】解析(1)A端与电池正极相连，电流从A端流出，A端与黑表笔相连。

(2)使用多用电表前，应机械调零，即应调整“指针定位螺丝”，使指针指在表盘左端电流“0”位置，与R6无关，选项A错误；使用欧姆挡时，需要红、黑表笔短接，调整欧姆调零旋钮，使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，B端与“1”或“2”相连，与R6无关，选项C错误。

(3)B端与“1”、“2”相连时，该多用电表挡位分别为直流2.5 mA 挡、直流1 mA挡，如图甲所示，由电表的改装原理可知，B端与“2”相连时，有I2＝I G＋I G r GR1＋R2，解得R 1＋R 2＝160 Ω；B 端与“4”相连时，如图乙所示，多用电表为直流电压1 V挡，表头并联部分电阻R 0＝I G r G I 2，R 4＝U 4I 2－R 0＝880 Ω。

(4)B 端与“1”相连时，电表读数为1.47 mA ；B 端与“3”相连时，多用电表为欧姆×100 Ω挡，读数为11.0×100 Ω＝1.10×103 Ω；B 端与“5”相连时，多用电表为直流电压5 V 挡，读数为2.92 V 。
