船舶总体设计5-1主尺度
7.载货量系数（DW/△） 载货量系数（ 载货量系数 △ 即船舶载货量与船舶排水量之比。 即船舶载货量与船舶排水量之比。 在同一排水量下，载货量系数越高， 在同一排水量下，载货量系数越高，船舶装载 能力就越大，船舶经济效益将越好。 能力就越大，船舶经济效益将越好。 京杭运河标准船型DW/△值在 之间； 京杭运河标准船型 △值在0.75—0.8之间； 之间 川江及三峡库区标准船型DW/△值在 川江及三峡库区标准船型 △值在0.6—0.7 之间。 之间。 8.单位功率载量（t/kW） 单位功率载量（ 单位功率载量 ） 在相同航道条件下，单位功率载量越大，反映 在相同航道条件下，单位功率载量越大， 船舶阻力越小，船舶性能越优良。 船舶阻力越小，船舶性能越优良。 京杭运河标准船型t/kW值在 值在2—3之间。 之间。 京杭运河标准船型 值在 之间
（2）调查研究 ）
调查研究是搞好设计的重要环节。从设计开 调查研究是搞好设计的重要环节。 始以至整个设计过程中都要进行调查研究， 始以至整个设计过程中都要进行调查研究， 当然主要而大量的调研工作是在设计之初。 当然主要而大量的调研工作是在设计之初。 调研的内容包括: 调研的内容包括 查阅文献资料，调查航线、港口情况； 查阅文献资料，调查航线、港口情况； 现有同类实船的调研； 现有同类实船的调研； 调查船厂的生产能力等情况。 调查船厂的生产能力等情况。 通过调研掌握新船主尺度限制， 通过调研掌握新船主尺度限制，形成母型船 要素一览表，获得新船设计的思想、 要素一览表，获得新船设计的思想、方法及 各种有用的数据资料。 各种有用的数据资料。
(4)满足用船部门 船东 对新船的使用要求 满足用船部门(船东 对新船的使用要求; 满足用船部门 船东)对新船的使用要求 (5)满足客观条件 航区航线、港口、建造 满足客观条件(航区航线 满足客观条件 航区航线、港口、 厂等)对新船主要要素的限制 对新船主要要素的限制; 厂等 对新船主要要素的限制 （6）新船的经济性要求：努力提高新船 ）新船的经济性要求： 的经济性。 的经济性。
船舶设计原理4-4主尺度(15-16)
集装箱船，是一种专门运载集装箱的特种船舶。 货舱多为单层甲板，双船壳，可堆放3-9层集装箱。经 济航速为19-24kn，集装箱规格：40ft（40×8×8ft)和 20ft(20×8×8ft)两种。
4、选取D 时应考虑的因素
(1)舱容 在吃水一定的条件下，型深的大小决定了干舷的高低， (2)甲板上浪与抗沉性 型深增加干舷加大，船舶储备浮力增加，抗沉性增大， 与此同时，船舶进水角也加大，复原力矩增大，对船 (3)稳性 舶稳性有利； (4)强度与经济性 型深增加，横剖面模数迅速加大，对船舶纵向强度有
(三)、主尺度初选
在排水量△估算出来后，选取主尺度的方法相当 灵活，下面介绍几种可行的途径
1 按母型船比例换算
当设计船与母型船航速、载重量差别不大时，可 先暂时假定二者的Cb相同，则
D也可按货舱容量方程式求得：
式中，Wc－载货量；
c －货物积载因数；
kc －型容积利用系数；
hd －双层底高度； lm 、 la
型宽型深比（B/D）。该比值对稳性、横 摇和强度都有较大影响，规范限制自航 船A级航区，B/D值≤4。现有标准船型 B/D值在2.5—3.5之间。
载货量系数（DW/△）。即船舶载货量与船 舶排水量之比。在同一排水量下，载货量系数 越高，船舶装载能力就越大，船舶经济效益将 越好。京杭运河标准船型DW/△值在0.75—0.8 之间。川江及三峡库区标准船型DW/△值在 0.6—0.7之间。
3、 船体最大尺度 船舶在停靠码头、进坞及过船闸、桥梁、 架空电线和狭窄航道、船舶避碰操纵等 要用到船体最大尺度。 1) 总长LOA 包括两端上层建筑在内的船体型表面最 前端与最后端的水平距离。 2) 最大船长Lmax 船舶最前端与最后端之间包括外板和两 端永久性固定突出物（如顶推装置等） 在内的水平距离。
船舶设计原理-第五章-方案构思与主尺度选择课件
➢散货船一般都为单甲板(仅有一层连续露天甲板)。大型散货船大多仅设 甲板室，无首楼和尾楼，也有些仅设首楼，无尾楼；中小型船一般都设有首 楼，并根据需要也有设置尾楼。驾驶室以及船员生活舱室等都设置在船尾。 甲板室的层数和高度根据所需的布置地位以及驾驶盲区的要求确定。
5
第五章 方案构思与主尺度选择 5.1 总体设计方案构思
➢集装箱船由于重心很高，为解决稳性问题，满载情况也常需要用压载 水来降低重心高度，所以双层底舱几乎全部用作压载水舱。此外，首 尾尖舱、两舷双壳体内一般也用作压载水舱。为了平衡装卸集装箱时 的横倾，两舷边舱中的左右一对压载水舱通常各装50％压载水，用作 调整横倾。集装箱船在装卸舱内集装箱时横倾不能超过5°，以免集装 箱被导轨卡住。
➢集装箱船的货舱形状由于大开口的要求，绝大多数采用双壳体结构。 为了提高甲板大开口船的抗弯、抗扭强度，双壳体的上部都设有平台， 形成箱形抗扭结构。由于货舱盖上要堆装多层集装箱(一般在4层以上) ，所以舱盖要有足够的强度。吊装式舱口盖因每块盖板的重量要控制 在起货设备的起吊能力范围内，所以舱盖的大小、布置和支撑形式与 货舱的设计也有密切关系。
7
第五章 方案构思与主尺度选择
船舶设计原理
5.1 总体设计方案构思 集装箱船布置特征:
➢集装箱船的上层建筑具有长度短，层数多的特点。长度短是为了节省 甲板面积；层数多是驾驶室高度的需要，目的是为了解决驾驶盲区的 问题。 IMO规定集装箱船驾驶盲区不应大于2倍船长，过巴拿马运河时 盲区另有规定。
➢大中型集装箱船通常不设起货设备。小型集装箱船为适应小型港口的 需要，常设置甲板起重机。为了减少设置起重机对集装箱布置的影响， 有些船将起重机布置在舷侧。
6
第五章 方案构思与主尺度选择 5.1 总体设计方案构思
5
第五章 方案构思与主尺度选择 5.1 总体设计方案构思
➢集装箱船由于重心很高，为解决稳性问题，满载情况也常需要用压载 水来降低重心高度，所以双层底舱几乎全部用作压载水舱。此外，首 尾尖舱、两舷双壳体内一般也用作压载水舱。为了平衡装卸集装箱时 的横倾，两舷边舱中的左右一对压载水舱通常各装50％压载水，用作 调整横倾。集装箱船在装卸舱内集装箱时横倾不能超过5°，以免集装 箱被导轨卡住。
➢集装箱船的货舱形状由于大开口的要求，绝大多数采用双壳体结构。 为了提高甲板大开口船的抗弯、抗扭强度，双壳体的上部都设有平台， 形成箱形抗扭结构。由于货舱盖上要堆装多层集装箱(一般在4层以上) ，所以舱盖要有足够的强度。吊装式舱口盖因每块盖板的重量要控制 在起货设备的起吊能力范围内，所以舱盖的大小、布置和支撑形式与 货舱的设计也有密切关系。
7
第五章 方案构思与主尺度选择
船舶设计原理
5.1 总体设计方案构思 集装箱船布置特征:
➢集装箱船的上层建筑具有长度短，层数多的特点。长度短是为了节省 甲板面积；层数多是驾驶室高度的需要，目的是为了解决驾驶盲区的 问题。 IMO规定集装箱船驾驶盲区不应大于2倍船长，过巴拿马运河时 盲区另有规定。
➢大中型集装箱船通常不设起货设备。小型集装箱船为适应小型港口的 需要，常设置甲板起重机。为了减少设置起重机对集装箱布置的影响， 有些船将起重机布置在舷侧。
6
第五章 方案构思与主尺度选择 5.1 总体设计方案构思
船舶设计原理_04_船舶主尺度确定_0407_船舶方形系数的确定
第四章船舶主尺度确定4.7 船舶方形系数的确定8383第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素方形系数C b 的确定主要从排水量和快速性这两个基本因素来考虑。
在超常规情况下，如选取的方形系数C b 过大，应注意对耐波性和操纵性等性能的影响。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
方形系数Cb是联系船舶排水量Δ与船长L、船宽B和吃水T的纽带，即C b=Δ/(ρkLBT)，当排水量Δ相差不大时，保持船长L、船宽B和吃水T 不变，通过适当改变Cb可以很方便地调整排水量Δ的大小。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
减小方形系数C b 有利于降低船舶剩余阻力R r ，所以对于R r 比重大的高速船，一般取较小的方形系数C b ，以改善阻力性能。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
减小方形系数Cb有利于减缓船舶在海浪中的纵摇升沉运动，特别是减小方形系数Cb并增大船长L时，快速性与耐波性的改善最显著。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
在排水量Δ不变的情况下，适当增大方形系数Cb，可减小船长L或船宽B，从而可降低船体重量与船价，提高船舶经济性。
对于中速运输船，实船的方形系数Cb常大于阻力最佳的方形系数Cb 而接近于临界方形系数Cb，这时船舶尺度较小，重量较轻，船价较低，同时阻力增加亦不大，油耗较为节省，实船的这一方形系数Cb 值称为“经济方形系数”。
对于低速运输船，从经济性和舱容利用率等方面看，取大的方形系数C b总是有利的。

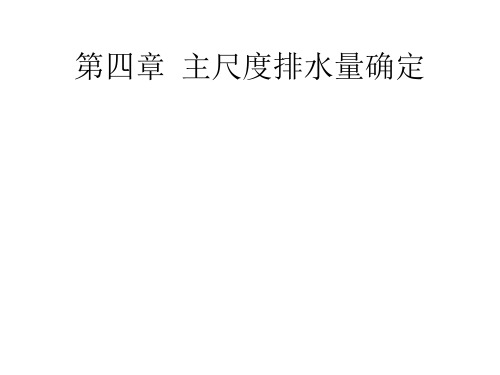

第四章 主尺度排水量确定(F)
D对大角稳性的影响
lb lb1 Z g sin 1
D对总强度和造价的影响 • 大型船舶：结构构件尺度按照确定 计算确定，D增大时，Wh不一定增加； • 小型船舶：结构构件按照工艺及构 造要求确定， D增大时，Wh将增加；
五、选择Cb时考虑的因素
1、浮性方程式 △=r· L· d· b k· B· C 对主尺度的影响 2、对布置的影响 3、对LW、DW的影响 4、对阻力的影响 最佳Cb、临界Cb、经济Cb
4、 按限制条件定主尺度
• • • • 港口、航道水深→d； 航道曲率半径→L； 港口泊位长度→L； 船台、船坞尺度 →L,B
5、按总布置估算主尺度
50000吨多用途船
三、重力与浮力平衡
1、变载重量法
LW DW
改变载重量DW使等式成立。 2、固定载重量法
2、固定载重量法 1）Cb 用平衡
4-3 确定主要要素的基本原理
布置型船 Container、Passenger、Tugs… 载重型船 Tanker、Bulk、Ore-Carrier…
一、基本步骤（布置型、载重型）
1）确立指导思想 2）初步拟定L、B、D、d、Cb、… 3) 重力浮力平衡、容积满足要求 4）性能校核
一个 可行方案
表4-8 典型拖轮稳性
船名 400马力港作 拖轮 1670马力港 作拖轮 4000马力长 江推轮 30米级沿海 拖轮 L×B×D×d GM(m) GM/B 0.1264 0.1256
初稳性高度： r Zb Z g h GM B2 稳性半径：r k d
• 在型深D不变时，d增大使得干舷降低，甲板边缘 提前人水，对抗沉性和大角稳性变差； • d大，砰击和漂移程度轻，耐波性好。
4000TEU集装箱船的主尺度确定
网络教育学院《船舶设计原理课程设计》题目：4000TEU集装箱船的主尺度确定1 集装箱船概述本章需简单介绍集装箱船的相关内容，例如集装箱船的特点，集装箱船的发展历程，并要求搜集现有集装箱船主尺度资料，作为自己设计集装箱船的主尺度的参考数据。
1.1 集装箱船的特点集装箱船的大小通常是以装载20ft标准箱作为单位(TEU)的多少来表示的。
集装箱船在技术上具有如下的特点：(1)追求高的载箱量，在舱内和甲板上装载尽可能多的集装箱。
(2)在追求载箱量的同时，追求高的平均箱重指标或在一定平均箱里(如14t/TEU)下追求高的载箱率。
(3)集装箱船的主尺度如船长、船宽和型深等主要由船舶的载箱量来决定。
(4)货舱开口大，货舱和货舱口尺度规格化，货舱口宽度一般为船宽80％左右，最大有达89％、甚至更大。
货舱口长度通常以能吊装40ft(或2只20ft)集装箱为好。
(5)稳性问题十分突出。
由于甲板上堆装大量集装箱，引起货物重心升高及受风面积增大。
在装卸舱内集装箱时，船舶横倾角不能大于5°，以免集装箱被导轨卡住。
（6)航速高，主机功率大。
为了保证定期班轮的准点率，新建的大型集装箱船的服务航速达22kn以上，3500TEU以上的第四代集装箱船的服务航速多数达24kn以上，且其主机的储备功率也较大。
新建中型集装箱船的服务航速均在18kn 以上，有的还达到20kn—21kn。
新建300TEU以上的小型集装箱船的服务航速也在15kn以上。
因此，船舶的方形系数Cb相应较小。
1.2集装箱船的发展历程第一艘集装箱船是美国于1957年用一艘货船改装而成的。
它的装卸效率比常规杂货船大10倍，停港时间大为缩短，并减少了运货装卸中的货损量。
从此，集装箱船得到迅速发展，到70年代已成熟定型。
按照集装箱船的发展情况，可分为第一、二、三、四、五代集装箱船：第一代出现于20世纪60年代，横穿太平洋、大西洋的17000-20000总吨集装箱船可装载700-1000TEU。
船舶设计原理_04_船舶主尺度确定_0401_确定船舶主尺度的基本要求
第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求22第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主要内容第一，船舶主尺度的相关定义；第二，确定船舶主尺度的重要性；第三，确定船舶主尺度的六个基本要求；第四，确定船舶主尺度的四个显著特点。
第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求船舶主尺度是描述船舶几何特征的最基本的参数,主要包括船长L(一般指垂线间长L bp)、型宽B、型深D和设计吃水T。
主尺度相关定义第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求船舶主尺度是描述船舶几何特征的最基本的参数,主要包括船长L(一般指垂线间长L bp )、型宽B、型深D和设计吃水T。
主尺度相关定义第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主尺度相关定义=▽/(LBT)方形系数Cb第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主尺度相关定义方形系数C b =▽/(LBT)长宽比L/B长度型深比L/D宽度型深比B/D宽度吃水比B/T型深吃水比D/T 主尺度比第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主尺度相关定义船舶主要要素：主尺度L、B、D、T等排水量△船型系数C b 、C p 、C pv 、C m 、C w 浮心纵坐标x b 载重量(或载箱量、载客量)主机功率航速船员人数……第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主尺度相关定义船舶主要要素：主尺度L、B、D、T等排水量△船型系数C b 、C p 、C pv 、C m 、C w 浮心纵坐标x b 载重量(或载箱量、载客量)主机功率航速船员人数……第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求主尺度相关定义船舶主要要素：主尺度L、B、D、T等排水量△船型系数C b 、C p 、C pv 、C m 、C w 浮心纵坐标xb 载重量(或载箱量、载客量)主机功率航速船员人数……第四章船舶主尺度确定4.1 确定船舶主尺度的基本要求(1)在新船设计初始阶段的总体方案构思中，主尺度选择是首先要考虑的问题。
船舶基本原理
1、型尺度——型船体的尺度，用以船体设计和性能计 算。
型船体——船体外板内表面和甲板下表面所围成的体积。
2、最大尺度——包括船体附件在内的从一端量到另一 端的最大距离，作为船舶建造营运中考虑外界条件限 制的依据。 3、登记尺度——根据《国际船舶吨位丈量公约》的各 项规定丈量确定的船体尺度，用以 确定船舶的登记吨 位。
2、辛浦生第一法
y y0 o h y1 h y2 h y3 h y4 h y5 h
y6
x
S h ( y0 4 y1 y2 ) h ( y2 4 y3 y4 ) h ( y4 4 y5 y6 ) 3 3 3 h ( y0 4 y1 2 y2 4 y3 2 y4 4 y5 y6 ) 3
4、（纵向）棱形系数（Prismatic coefficient）
Cp——设计水线或夏季满载水线以下的型排水体积Vm与 船体中横剖面在相同水线下的面积Am、垂线间长Lbp两者 的乘积的比值。
Vm Cp Am Lbp
第一节 船舶主尺度、主尺度比和船型系数
四、船型系数
5、（垂向）棱形系数 （Vertical Prismatic coefficient）
1）水线面面积Aw：
半宽值(m)
站号
AW
Lbp 20
2 y ( x) dx
0
型吃水(m) 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0.00
20
2）水线下的横剖面面积Am：
Am 2 y( z ) dz
0
船舶主尺度
1-3船舶主尺度、船型系数和尺度比船舶主尺度表示船体大小的几何参数；船型系数表示船体形状的几何参数；尺度比表示船体肥瘦程度的几何参数。
这些参数对于船舶设计、建造、使用、分析性能十分有用。
主尺度船舶的大小可由船长、型宽、型深和吃水等主要尺度来衡量。
1船长（L ）：通常选用的船长有三种，即总长、垂线间长和设计水线长 总长：自船首最前端至船尾最后端平行于设计水线的最大水平距离； 垂线间长：首垂线与尾垂线之间的水平距离。
首垂线：通过设计水线与首柱前缘的交点所作的垂线；尾垂线：一般在舵柱的后缘，无舵柱则取在舵杆的中心线上。
水线长：平行于设计水线面的任一水线面与船体型表面首尾端交点间的水平距离。
一般就是指设计水线长。
在船舶静水力性能计算中，一般采用垂线间长Lpp ；在分析阻力性能时，常用水线长L WL ；在进船坞、靠码头或通过船闸时，应注意他的总长L OA 。
2型宽（B ）：指船体两侧型表面（不包括船体外板厚度）之间垂直于中线面的最大水平距离。
3型深（D ）：在甲板边线最低点处，自龙骨板上表面至上甲板边线的垂直距离。
4吃水（T ）：龙骨基线至设计水线的垂直距离。
在有设计纵倾的情况下，则有首吃水、尾吃水及平均吃水，当不指明时指平均吃水，即)(21A F T T T +=5干舷（F ）：自水线至上甲板边板上表面的垂直距离。
F=D-T+t船型系数船型系数是表示船体水下部分面积或体积肥瘦程度的无因次系数，它包括水线面系数、中横剖面系数、方形系数、菱形系数等，这些系数对分析船型和船舶性能等有很大的用处。
1水线面系数C WP ：表示了水线面的肥瘦程度。
B L AC W WP ⨯=2中横剖面系数C M ；表示水线面一下的中横剖面的肥瘦程度。
TM ⨯=B A C W 3方形系数C B ：表示船体水下体积的肥瘦程度 T B ⨯⨯∇=B L C第二课，船舶主尺度如果你翻开誉为造船法典的技术规格书，你总会发现在索引的主要部分1是总体。
船舶设计原理_04_船舶主尺度确定_0408_载重型船舶主尺度的确定
第四章船舶主尺度确定4.8 载重型船舶主尺度的确定9494第四章船舶主尺度确定4.8 载重型船舶主尺度的确定确定载重型船舶主尺度的思路方法船舶设计中往往根据船舶任务要求和设计特点的不同将船舶分为两种类型：一是载重型船，二是布置地位型船。
(1)载重型船。
所谓载重型船，是指载重量DW与排水量Δ的比值(DW/Δ)较大、较稳定的船舶。
设计这类船时，载重量是主要矛盾，其主尺度确定往往从重力与浮力平衡入手。
油船、散货船及杂货船等是典型的载重型船。
(2)布置地位型船。
所谓布置地位型船，是指为了布置各种用途的舱室需要较大舱容或甲板面积的船舶。
设计这类船时，船容量是主要矛盾，故也称为容积型船，其主尺度确定通常从总布置入手。
客船、科学考察船、车客渡船、集装箱船和载驳船等均属于布置地位型船。
第四章船舶主尺度确定4.8 载重型船舶主尺度的确定确定载重型船舶主尺度的思路方法设计载重型船的首要任务就是确保载重量要求，根据重力与浮力平衡条件，先估算能满足载重量要求的排水量，然后根据估算的排水量来确定主尺度，再进行性能校核，若校核结果不合理，则需要进一步调整主尺度。
排水量主尺度重力与浮力平衡条件性能校核结果不合理第四章船舶主尺度确定4.8 载重型船舶主尺度的确定确定载重型船舶主尺度的具体步骤(1)排水量估算。
(2)主尺度初选。
(3)性能粗校核。
1)载重量系数法载重型船第一次估算排水量Δ时通常利用载重量系数ηdw，即Δ=DW/ηdw式中，DW——设计船的载重量；ηdw ——载重量系数。
第四章船舶主尺度确定4.8 载重型船舶主尺度的确定确定载重型船舶主尺度的具体步骤(1)排水量估算。
(2)主尺度初选。
(3)性能粗校核。
2)诺曼系数法当具有很相近的母型船且新船载重量与母型船相差不太大时，可采用诺曼系数法来估算新船排水量ΔΔ=Δ0+δΔ=Δ0+NδDW式中，N=1/(1-(Wh+2W f/3+2W m/3)/Δ)为诺曼系数；δDW为新船载重量与母型船载重量的差。
