合金钻头的选用

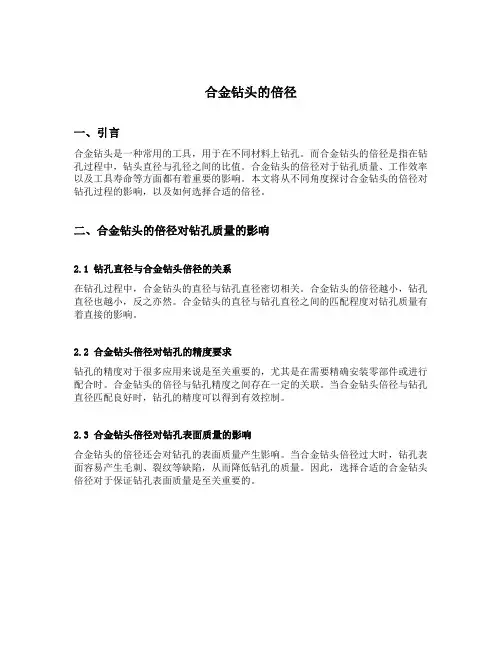

合金钻头的倍径一、引言合金钻头是一种常用的工具，用于在不同材料上钻孔。

而合金钻头的倍径是指在钻孔过程中，钻头直径与孔径之间的比值。

合金钻头的倍径对于钻孔质量、工作效率以及工具寿命等方面都有着重要的影响。

本文将从不同角度探讨合金钻头的倍径对钻孔过程的影响，以及如何选择合适的倍径。

二、合金钻头的倍径对钻孔质量的影响2.1 钻孔直径与合金钻头倍径的关系在钻孔过程中，合金钻头的直径与钻孔直径密切相关。

合金钻头的倍径越小，钻孔直径也越小，反之亦然。

合金钻头的直径与钻孔直径之间的匹配程度对钻孔质量有着直接的影响。

2.2 合金钻头倍径对钻孔的精度要求钻孔的精度对于很多应用来说是至关重要的，尤其是在需要精确安装零部件或进行配合时。

合金钻头的倍径与钻孔精度之间存在一定的关联。

当合金钻头倍径与钻孔直径匹配良好时，钻孔的精度可以得到有效控制。

2.3 合金钻头倍径对钻孔表面质量的影响合金钻头的倍径还会对钻孔的表面质量产生影响。

当合金钻头倍径过大时，钻孔表面容易产生毛刺、裂纹等缺陷，从而降低钻孔的质量。

因此，选择合适的合金钻头倍径对于保证钻孔表面质量是至关重要的。

三、合金钻头的倍径对工作效率的影响3.1 合金钻头倍径与钻孔速度的关系合金钻头的倍径对钻孔速度有一定的影响。

一般来说，合金钻头倍径越大，钻孔速度越快。

然而，过大的倍径可能导致钻孔过程中的振动增加，从而影响工作效率。

3.2 合金钻头倍径与钻孔力的关系合金钻头的倍径也会对钻孔力产生影响。

倍径越大，钻孔力越大。

因此，在实际应用中，需要根据具体的材料和工艺要求选择合适的合金钻头倍径，以确保钻孔力的合理控制。

3.3 合金钻头倍径对工作寿命的影响合金钻头的倍径还会对工具的寿命产生影响。

倍径过大会增加钻头的磨损和热量积累，从而缩短工具的使用寿命。

因此，在选择合金钻头倍径时，需要综合考虑工作效率和工具寿命的平衡。

四、如何选择合适的合金钻头倍径4.1 根据钻孔要求确定合金钻头倍径范围根据具体的钻孔要求，可以确定合金钻头倍径的范围。

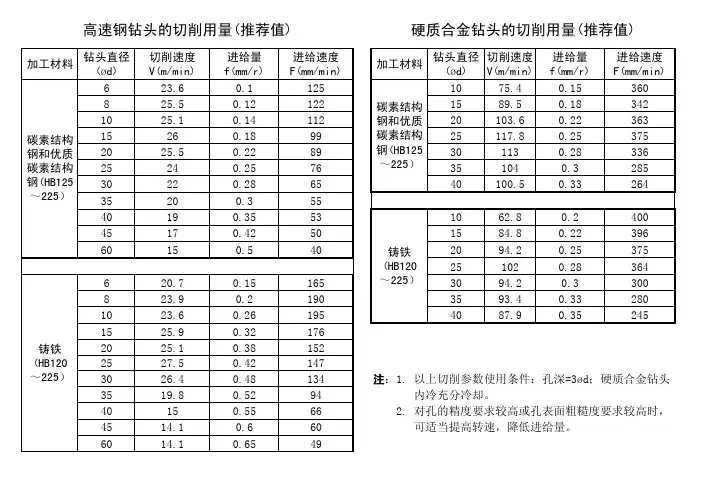

加工材料钻头直径(ød)切削速度V(m/min)进给量f(mm/r)进给速度F(mm/min)加工材料钻头直径(ød)切削速度V(m/min)进给量f(mm/r)进给速度F(mm/min) 623.60.11251075.40.15360 825.50.121221589.50.18342 1025.10.1411220103.60.22363 15260.189925117.80.25375 2025.50.2289301130.28336 25240.2576351040.3285 30220.286540100.50.33264 35200.35540190.35531062.80.2400 45170.42501584.80.22396 60150.5402094.20.25375251020.28364 620.70.151653094.20.3300 823.90.21903593.40.33280 1023.60.261954087.90.35245 1525.90.321762025.10.381522527.50.421473026.40.481343519.80.529440150.55664514.10.6606014.10.65492. 对孔的精度要求较高或孔表面粗糙度要求较高时，内冷充分冷却。

高速钢钻头的切削用量(推荐值)铸铁(HB120～225）硬质合金钻头的切削用量(推荐值)碳素结构钢和优质碳素结构钢(HB125～225）铸铁(HB120～225）注：1. 以上切削参数使用条件：孔深=3ød；硬质合金钻头 可适当提高转速，降低进给量。

碳素结构钢和优质碳素结构钢(HB125～225）钻头直径mm 15φ< 30~15φφ< 50~30φφ<进给量 mm/r0.05~0.15 0.15~0.25 0.20~0.30硬质合金钻头线速度 min /120~100m =ν高速钢钻头(HSS) 1> Q235-A min /30m =ν 2> 16Mn min /20m =ν切削速度ν：刀类相对于工件的线速度转速即圆周长ו•=n d πν高速钢钻头线速度：min /03~25m =ν进给量（吃刀量）mm/r 钻头每转一转走的长度（轴向），取：0.2mm/r（齿数）刃Z /×mm 取0.1~0.2 mm/刃硬质合金钻头线速度min /120~100m =ν孔的精度：孔径公差；孔的表面光洁度 钻孔精度：孔距公差；孔的垂直度THE TWIST DRILLSThe twist drill is the more simple tool for drilling holes cylindrical, usually from solid.The twist drill is formed by:x by a cylindrical or conical shank to center on the spindle of the machine and transmit the cutting torque (by friction or drag tooth)x by a cylindrical part in which are carried two opposing helical grooves, which intersect with surface ends form the two main cutting edges.The two helical grooves allow the evacuation of the chip that is formed at the cutting edges, and lead near the same, the lubricating/coolant fluid .Characteristic elements of endsThe check or driving surfaces (with rake angle lower by about 2°) are formed by two off-set diametrically opposed to the limit of the helical grooves and have a dual function: à driving the tip into the hole without even the jam during drilling, because thecontact between the drill and sides of the hole is limited.à finishing the cylindrical surface of the hole.The central core (central scraping edge) between the two grooves has a diameter (0.1~0.2) × D and provides to give the torsional strength to the drill during machining. However for a hole made by a twist drill we can be obtained the maximum standard ofIT 10 and a roughness Ra> 1.8 mm, which often must be finished with other processes such as boring or grinding.Caracteristic anglesİ :Inclination angle of helix .It is formed ythe tangent of the helix average with axisof the drill. Its value is so smaller as harderSEZ N-Nis the material to machining.ij:Angle of cutters. It is the angle formedby the two main cutter.Ȗ:Upper rake angleȕ:Cutting angleĮ:Lower rake angleThe characteristic angles can assume different values in according to the material to be machined and the diameter of the drill.WORKING CONDITIONS IN DRILLINGRelative motion and cutting parametersThe main relative motions are the motion of cutting and the move of advance or feed. The motion of cutting is the main motion of the machine, and is what determines the removal of chip.On the drilling machine it is rotating type and is acted by the tool.The motion of cutting can be expressed both as cuttingspeed, both as rotary speed.The cutting speed, denoted by V (m / min), represents therelative speed between tool and workpiece, at the pointwhere it be removed the chip, therefore the speedwherewith the material can be cut.It is equivalent to peripheral speed of the tool, that is thespeed of point P shown in the figure, which is tangent tothe circle of point P in same sense of rotation. The cuttingspeed is not constant along all points of the cutting edge,but varies from a maximum (cutting speed rated) at thepoint P to a zero value at the axis of the tool.The value set depends on: material processing, material ofthe tool and diameter of the drill.There are tables indicating the value needed depending onworking conditions.The cutting speed and the speed of rotation are related by:This relation calculates the number of rounds to select on the drilling machine, after determining the cutting speed more suitable for processing.The movement of advance or feed aims to bring new material from the tool contact. It is a movement much slower than the motion of cutting.On drilling machine it is a translational motion and is impressed to the tool, according to its axis, in a continuous and simultaneous movement of the cutting.The movement forward can be expressed as feed per revolution, both as speed of advancement.Advancement per revolution, indicated by a (mm / rev), representing the movement of the tool for every lap completed by the same tool.Its value depends on the diameter and material of tool, as well as the material processing. For the selection of the advanced exist tables that suggest the value needed depending on conditions of work.Speed of advancement, indicated by Va (mm / min), represents the speed with which the tool moves, hence the speed with which the processing proceeds.The two magnitude are related by the following relation:Indeed, if a indicates the tool displacement per revolution, multiplying its the number for the revolutions n made in a minute, you get the movement of the tool for each minutes; that is its speed of advancement.SECTION OF THE CHIPThe section of the chip, denoted by q, in the case of a twist drill,takes the form of a parallelogram equivalent to a rectangle ofheight equal to half of the feed per revolution and a basis equalto the radius of the drill. (D / 2 represents the depth of cut in thecase of drilling a hole from solid).Indeed, if for every round of the drill advances of a step equal to a(advancement per revolution), each of cutters to remove a chipwith a side a / 2.In this case, the section area of the chip removed from each edge is:Cutting forceCutting forces required on both edges of the twist drill to detach the chip depend :x from material of workpiece, through the load or pressure to tear Ks (N/mm2).x from total chip section Q = 2 x q (mm 2) detached from the tool.These forces, one for each main cutting edge, supposedly applied approximately half the length of the cutting edge.Each of them takes the value:section of one cutter chipthere is a cutting force :withThen foreach cutterOn average it is considered that : xKs = (4,2 y 5) Rm for cast ironwitch Rm the diameter of drill nd with higher values he total cutting force is :x Ks = (4,8 y 6) Rm for steels and non-ferrous materials In is strength of the material in N/mms decreases with increasing of the advanced. However keep in mind that the value of K a TCUTTING POWERcreate a torque (cutting moment). with dimension b in metres.Looking where the cutting forces are positioned you can see that they form a couple of forces that The value is:aller values forrittle materials (cast iron), higher values for lasting materials (steel).sional stress, where the torque is equal and opposite to the utting moment.sics we know that in rotary motion, the power is calculated using the followinglation:The value of arm b is assumed, the approximate equivalent to D / 2, but in reality its value varies with the type of material that is drilled. In particular b = (0.45÷ 0.60) × D : sm b The tool is subject to a tor c From phyre Where M is sum of torques applied to the body respect to its axis of rotation. nd Ȧ is the angular velocity of the body. the case of drilling:xM represents the moment of cutting forces, then as we saw earlier.with dimension b in metresxȦ is the angular velocity of twist drills.with n number of rounds of the drill ino the cutting power is:aInSWhereand :he power required for the advancement of twist drills can be neglected, because little. tearing of the chip, but also all the sses may be present in transmission of motion.o account for this power dissipation introduces the mechanical efficiency: echanical efficiencyom which flows: T So that the processing is possible, the engine power of the drill must be capable of winning not only the moment of resistance due to lo T m fr that allows us to calculate the engine outputen we known the effective power of cutting and the mechanical efficiency of the achine.he mechanical efficiencyȘ depends on the state of the machine: h = 0.6 ¸ 0.8. power, wh m T It has the condition of maximum utilization of the drilling machine when the power eveloped by its motor c Working timedoincides with the available power of the engine.The relation that calculates the working time is the following:he tool, is With reference to the figure we see that the travel,that is the distance that who must run t e sum of four quantities, namely:th L is the depth of the holee 1 is the overtravel attack : e 1 = 1÷ 2 mm e 2 is the overtravel output : e 2 = 1 2 mml p is the height of the drill cone : l p = ~ 0.33 × DRegarding the height of th edges, with the following considerations of trigonometry.angle OAB is noted that:e drill cone, the approximate value lp = ~ 0.33 × D, can bereplaced by the correct value function of the cuttingFrom the tri from the definition of tangent:which is calculated:For example in the case of a twist drillø 20 for drilling steel with Rm <700 N/mm2 withngle of the cutting edges M = 118 ° is calculated:aE XEMPLEecessary power and time to drill a trough hole ( Tool in high speed steel ) eatures:nd N/mm 2Mechanical efficiency Ș = 0,75alculation of poweralculation of working timeel with Rm <700 N/mm2 and with angle of thecutting edges M = 118°, it is calculated:N F Hole diameter D = 16 mm Hole deep L = 25 mm Feed a = 0,2 mm/rou Cutting speed V = 32 m/min Material strength Rm = 600C We can assume:We think to can select exactly this speed on drilling machineCutting powerOutput power of motorC If we use a twist drillø 20 for drilling ste We assume。

钻头选择和使用1、硬质合金钻头的选择胶结性的砂岩、黏土亚黏土、泥岩以及风化岩层、遇水膨胀或缩径地层宜选用肋骨式硬质合金钻头或刮刀式硬质合金钻头;可钻性3-5级的中、弱研磨性地层,铁质、钙质岩层、大理岩等宜用直角薄片式钻头、单双粒钻头或品字形钻头;研磨性强、非均质较破碎、稍硬岩层,如石灰岩等宜用负前角阶梯钻头;软硬不均、破碎及研磨性强的岩层,如砾石等宜用大八角钻头;砂岩、砾岩等选用针状合金钻头。

常用硬质合金取心钻头及其适用范围见表6-1。

2、金刚石钻头的选择金刚石钻进适用于中硬以上岩层。

一般聚晶金刚石、金刚石复合片、烧结体钻头适用于3~7级岩层,单晶孕镶金刚石钻头适用于5~12级完整和破碎岩层,天然表镶金刚石钻头适用于4~10级完整岩层。

不同类型金刚石钻头的选用见表6-2。

金刚石钻头主要参数及结构要素与钻头选择如下:（1）钻头唇面形状。

中硬、中等研磨性的岩层,宜选用平底形唇面或圆弧形唇面;坚硬且研磨性高的岩层,可用半圆形唇面;对复杂、破碎不易取得岩心的地层,可选用阶梯底喷式唇面;坚硬、致密易出现打滑的岩层,可选用锯齿形唇面。

金刚石取心钻头唇面形状及适用地层参见表5-29。

(2)胎体硬度。

岩石的研磨性越强或硬度越低,则钻头胎体的硬度应越髙；反之,岩石的研磨性越弱或硬度越高,则钻头胎体的硬度应越低。

不同岩层推荐胎体硬度及耐磨性参见第5章表5-35。

(3)金刚石浓度。

岩石硬度越高或研磨性越弱,则钻头金刚石浓度应越低;反之,岩石硬度越低或研磨性越强,则钻头金刚石浓度应越髙。

人造孕镰金刚石钻头在不同岩层推荐的金刚石浓度值参见表5-39。

(4)金刚石粒度。

若石的研磨性越强,硬度越高,则要求钻头的金刚石颗粒应越小,最好用孕镶钴头;岩石硬度越低,研磨性越弱,则要求钻头的金刚石夥粒应越大。

孕镶金刚石钻头推荐粒度参见表5-40,表镶金刚石钻头推荐粒度参见表5-41。

3、钻头的合理使用(1)按照相关标准严格检查钻头与扩孔器,将符合要求者按钻头与扩孔器外径先大后小的次序排队编组轮换使用,同时亦应先用内径小的,后用内径大的在轮换过程中,应保证排队的钻头、扩孔器都能正常下到孔底,以避免扫孔残留岩心。

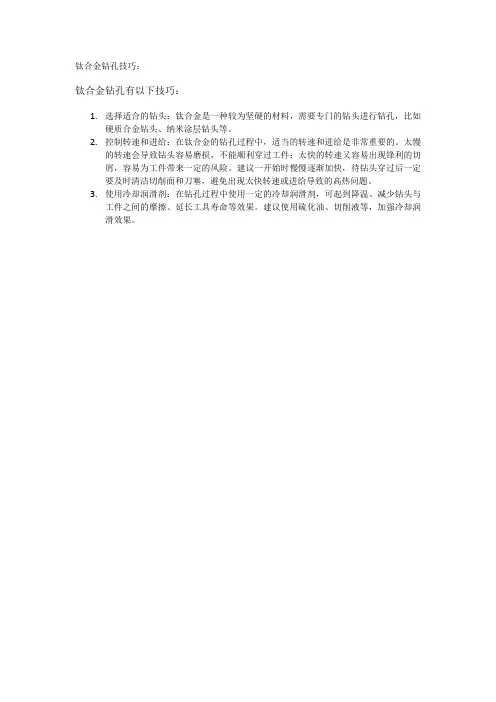

钛合金钻孔技巧：
钛合金钻孔有以下技巧：
1.选择适合的钻头：钛合金是一种较为坚硬的材料，需要专门的钻头进行钻孔，比如
硬质合金钻头、纳米涂层钻头等。

2.控制转速和进给：在钛合金的钻孔过程中，适当的转速和进给是非常重要的。

太慢
的转速会导致钻头容易磨损，不能顺利穿过工件；太快的转速又容易出现锋利的切屑，容易为工件带来一定的风险。

建议一开始时慢慢逐渐加快，待钻头穿过后一定要及时清洁切削面和刀塞，避免出现太快转速或进给导致的高热问题。

3.使用冷却润滑剂：在钻孔过程中使用一定的冷却润滑剂，可起到降温、减少钻头与
工件之间的摩擦、延长工具寿命等效果。

建议使用硫化油、切削液等，加强冷却润滑效果。

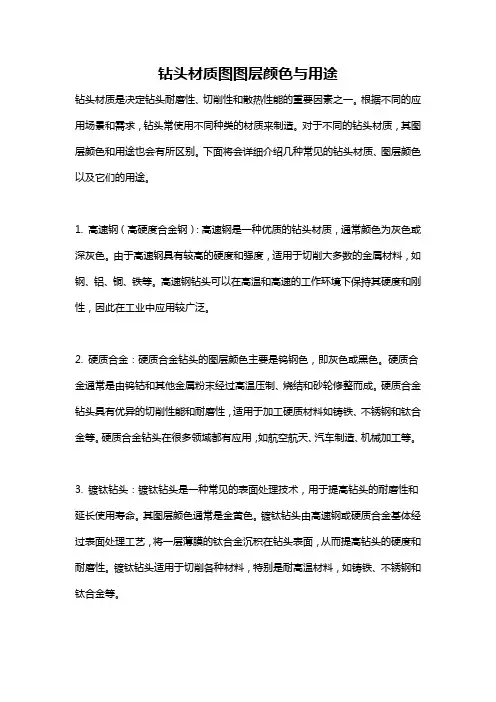

钻头材质图图层颜色与用途钻头材质是决定钻头耐磨性、切削性和散热性能的重要因素之一。

根据不同的应用场景和需求，钻头常使用不同种类的材质来制造。

对于不同的钻头材质，其图层颜色和用途也会有所区别。

下面将会详细介绍几种常见的钻头材质、图层颜色以及它们的用途。

1. 高速钢（高硬度合金钢）：高速钢是一种优质的钻头材质，通常颜色为灰色或深灰色。

由于高速钢具有较高的硬度和强度，适用于切削大多数的金属材料，如钢、铝、铜、铁等。

高速钢钻头可以在高温和高速的工作环境下保持其硬度和刚性，因此在工业中应用较广泛。

2. 硬质合金：硬质合金钻头的图层颜色主要是钨钢色，即灰色或黑色。

硬质合金通常是由钨钴和其他金属粉末经过高温压制、烧结和砂轮修整而成。

硬质合金钻头具有优异的切削性能和耐磨性，适用于加工硬质材料如铸铁、不锈钢和钛合金等。

硬质合金钻头在很多领域都有应用，如航空航天、汽车制造、机械加工等。

3. 镀钛钻头：镀钛钻头是一种常见的表面处理技术，用于提高钻头的耐磨性和延长使用寿命。

其图层颜色通常是金黄色。

镀钛钻头由高速钢或硬质合金基体经过表面处理工艺，将一层薄膜的钛合金沉积在钻头表面，从而提高钻头的硬度和耐磨性。

镀钛钻头适用于切削各种材料，特别是耐高温材料，如铸铁、不锈钢和钛合金等。

4. 钻石钻头：钻石钻头是一种高级的切削工具，其图层颜色为金黄色或透明色。

钻石是一种天然的超硬材料，具有极高的硬度和耐磨性。

钻石钻头适用于高硬度材料或非金属材料的加工，如陶瓷、玻璃、岩石、大理石等。

由于钻石钻头的价格昂贵，因此一般适用于特殊的领域，如珠宝、切割工具等。

除了上述提到的几种常见的钻头材质，还有其他一些特殊材质的钻头，如碳化硅钻头、陶瓷钻头、纳米复合涂层钻头等。

这些钻头材质在特定的应用领域中具有独特的优势和适应性。

总结起来，钻头的材质图层颜色与其用途密切相关。

高速钢钻头适用于切削大多数金属材料；硬质合金钻头适用于切削硬质材料；镀钛钻头适用于提高耐磨性和延长使用寿命；钻石钻头适用于切削高硬度或非金属材料。

硬质合金钻头标准包括以下5个方面：
1. 材质：硬质合金钻头通常采用高硬度的钨钴钛合金制成，这种材料具有优异的耐磨性和切削性能。

2. 钻头直径：硬质合金钻头的直径应根据具体的应用场景和需求进行选择。

通常，直径越大，钻头的强
度和切削能力也越强。

3. 钻头长度：硬质合金钻头的长度也应根据具体的应用场景和需求进行选择。

一般来说，长钻头适用于
深孔加工，而短钻头适用于浅孔加工。

4. 钻头角度：硬质合金钻头的角度包括顶角、后角和螺旋角等。

这些角度的设计应根据具体的材料和加
工要求进行选择，以保证切削效果和钻头的寿命。

5. 涂层：为了进一步提高硬质合金钻头的性能和使用寿命，通常会对其进行涂层处理。

涂层材料通常为
氮化钛、碳化钛等，这些涂层可以提高钻头的硬度、润滑性和抗热性能。

总的来说，硬质合金钻头标准应根据具体的应用场景和需求进行选择和设计，以保证其性能和使用寿命。

此外，为了确保钻头的质量和性能符合要求，还需要进行相关的检测和认证。

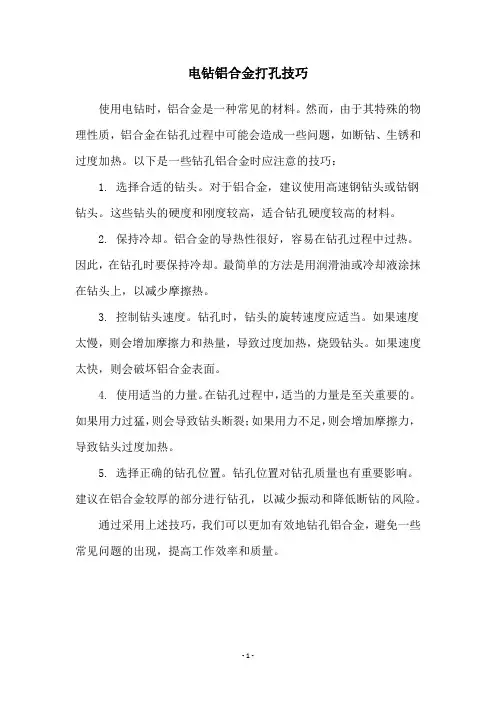

电钻铝合金打孔技巧
使用电钻时，铝合金是一种常见的材料。

然而，由于其特殊的物理性质，铝合金在钻孔过程中可能会造成一些问题，如断钻、生锈和过度加热。

以下是一些钻孔铝合金时应注意的技巧：
1. 选择合适的钻头。

对于铝合金，建议使用高速钢钻头或钴钢钻头。

这些钻头的硬度和刚度较高，适合钻孔硬度较高的材料。

2. 保持冷却。

铝合金的导热性很好，容易在钻孔过程中过热。

因此，在钻孔时要保持冷却。

最简单的方法是用润滑油或冷却液涂抹在钻头上，以减少摩擦热。

3. 控制钻头速度。

钻孔时，钻头的旋转速度应适当。

如果速度太慢，则会增加摩擦力和热量，导致过度加热，烧毁钻头。

如果速度太快，则会破坏铝合金表面。

4. 使用适当的力量。

在钻孔过程中，适当的力量是至关重要的。

如果用力过猛，则会导致钻头断裂；如果用力不足，则会增加摩擦力，导致钻头过度加热。

5. 选择正确的钻孔位置。

钻孔位置对钻孔质量也有重要影响。

建议在铝合金较厚的部分进行钻孔，以减少振动和降低断钻的风险。

通过采用上述技巧，我们可以更加有效地钻孔铝合金，避免一些常见问题的出现，提高工作效率和质量。

- 1 -。

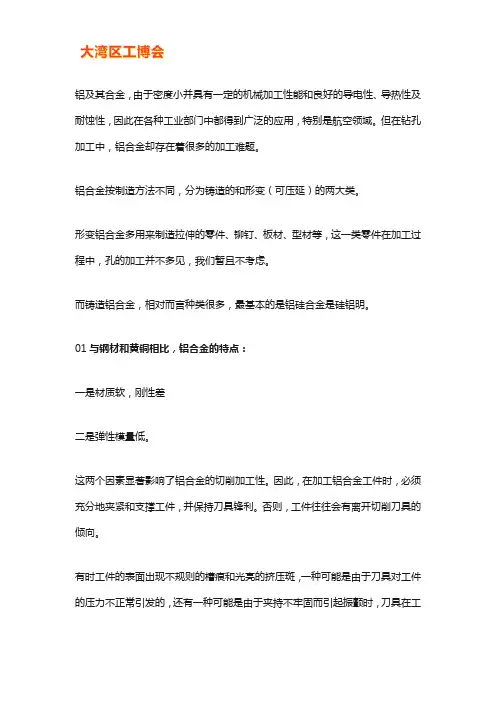

铝及其合金，由于密度小并具有一定的机械加工性能和良好的导电性、导热性及耐蚀性，因此在各种工业部门中都得到广泛的应用，特别是航空领域。

但在钻孔加工中，铝合金却存在着很多的加工难题。

铝合金按制造方法不同，分为铸造的和形变（可压延）的两大类。

形变铝合金多用来制造拉伸的零件、铆钉、板材、型材等，这一类零件在加工过程中，孔的加工并不多见，我们暂且不考虑。

而铸造铝合金，相对而言种类很多，最基本的是铝硅合金是硅铝明。

01与钢材和黄铜相比，铝合金的特点：一是材质软，刚性差二是弹性模量低。

这两个因素显著影响了铝合金的切削加工性。

因此，在加工铝合金工件时，必须充分地夹紧和支撑工件，并保持刀具锋利。

否则，工件往往会有离开切削刀具的倾向。

有时工件的表面出现不规则的槽痕和光亮的挤压斑，一种可能是由于刀具对工件的压力不正常引发的，还有一种可能是由于夹持不牢固而引起振颤时，刀具在工件的表面作间隙式的磨蹭，发生挤压现象和粉状切削，然后当间隙或弹性消失时，刀具就咬入工件的表面，啃出槽痕。

所以，在钻孔过程中，我们也要注意铝合金的切削要点，合理地选取铝合金的切削方法。

02选择铝合金群钻在钻削过程中，标准群钻由于外刃锋角（2Φ）、内刃锋角（2Φ'）相对较大，后角（α）较小，后刀面与被切削面摩擦严重，产生了大量的切削热，切削温度升高快；主切削刃对材料的切入角小，切削厚度变薄，容易碎断，不易排出；内刃前角为负值，工作中完全处于挤压切削状态，局部温度高，材料融敷现象严重。

铝合金专用群钻几何参数和形状的改进。

经过长期实践，我们对标准群钻进行了几何参数和形状上的改进，刃磨成铝合金专用钻头，将原有140°的外刃锋角减小至105°～110°，这样就减少了轴向力，加大了刀尖角，改善了散热条件，加剧了切屑变形，形成了条状切屑。

加大后角，将后角α由原来的13°～14°加大至22°～23°，这样就减少了切削热的产生，使熔敷现象减轻，同时较大的后角，也使得主切削刃更加锋利，容易切入材料，形成厚切屑，方便排出。

钻头选择和用法钻头是钻孔的重要工具，选择适合的钻头可以提高工作效率和质量。

本文将介绍钻头的选择和使用方法，希望对大家有所帮助。

一、钻头的选择1. 钻头的材质不同材质的钻头适用于不同的工作材料。

钻头的材质有高速钢、硬质合金、钻石等。

高速钢钻头适用于钻软质材料，硬质合金钻头适用于钻硬质材料，而钻石钻头适用于超硬材料的钻孔。

2. 钻头的直径钻头直径的选择应该根据钻孔的要求和工作材料的硬度来决定。

对于较硬的材料，需要选用较小直径的钻头，而对于软质材料可以考虑选用较大直径的钻头。

3. 钻头的长度钻头的长度应该根据钻孔深度来选择。

过长的钻头容易折断，过短的钻头不能钻到预期位置。

4. 钻头的形状钻头的形状有直柄、圆柱、锥形等多种形式。

不同形状的钻头适用于不同的钻孔场合。

例如，锥形钻头可以在不同直径的孔中钻出适合的孔洞，而圆柱形钻头可以钻出标准大小的孔洞。

二、钻头的使用方法1. 钻孔前的准备在钻孔前，应该仔细检查钻头的状态。

如果钻头有损伤或磨损，应该更换新的钻头。

同时，需要选用适合的冷却液，在钻孔时往钻孔位置不断滴入冷却液，以保持钻头的清洁，避免过热和磨损。

2. 钻孔时的操作（1）确定钻孔位置和深度。

（2）将钻头与钻机卡口紧固，开启钻机。

（3）将钻头缓慢地放到工作材料上，施加适当的力量，使钻头慢慢进入材料。

要注意钻孔过程中的速度和力度，不要过快或过慢，避免钻头折断或损伤工件。

（4）如钻头进入物料后未见钻头硬度，则需加压，直至水平位置的手掌如果觉得发热uc0一定要停下来，冷却后再继续。

（5）钻孔完成后，应该用冷却液清洗钻头，并及时清理工作面，以免影响下一次钻孔质量。

三、注意事项1. 钻头使用前，应该先检查其是否完好，避免造成损害。

2. 钻头必须保持冷却，以保证钻头的寿命和工作效率。

3. 钻孔时应该使用适当的加压力度，不要过急或过缓。

4. 钻孔完成后应该及时清洗和保养钻头，避免生锈和损坏。

总之，选择合适的钻头和正确的使用方式，不仅可以提高工作效率，还能够保证钻孔质量。

使用合金钻头的注意事项在进行钻孔工作时，使用合适的钻头是至关重要的。

合金钻头（也称为硬质合金钻头）是一种常用的钻头类型。

本文将介绍使用合金钻头时需要注意的事项。

合金钻头概述合金钻头由钴、钨、碳化物和其他金属组成。

它们通常用于钻孔较硬的材料，例如钢、铁、不锈钢、铝和陶瓷等。

由于其较高的硬度和强度，合金钻头需要经过特定的处理才能使用。

注意事项1. 确定钻头类型在使用合金钻头之前，应该首先确定所需的钻头类型。

合金钻头有很多不同的形状和尺寸，以适应各种钻孔需求。

选择正确的钻头类型能够提高钻孔效率，并最大程度减少钻头因错误选用而失效的可能性。

2. 适当的冷却剂合金钻头的切削速度较快，因此在钻孔时要使用适当的冷却剂。

通常，水或油作为冷却剂可以帮助减少钻头发热，保持合金钻头的结构和形状，使其更加耐用。

在使用冷却剂之前，请确保原材料不会向您的材料或机器表面产生反应。

3. 钻孔深度当使用合金钻头时，通常需要注意钻孔深度。

过度钻孔可能会导致钻头磨损过度，降低钻孔精度甚至钻头破损。

同时，应确保孔的直径与所需要的孔的深度相适应，以确保钻孔的结果满足要求。

4. 压力在钻孔过程中施加适当的压力也至关重要。

如果施加过低的压力，可能导致钻头不能将材料有效地切割，从而浪费时间和能源。

相反，施加过高的压力会削弱钻头和机器的性能，甚至导致钻头折断。

合理施压可以使钻头的寿命尽可能长。

5. 正确的转速使用合金钻头的最后一点要注意的事项是机器转速。

将转速调整到预计的钻孔材料和钻头类型的适当数值范围内是非常重要的。

较高的机器转速有助于减少在钻孔过程中产生的歪曲或毁坏的风险，并且可以提供足够的力量来切割硬材料，同时不过度地磨损钻头。

总结使用合金钻头可以提高钻孔效率和质量，但也需要注意上述五个方面。

在钻孔过程中，确信了这些点可使钻头使用寿命更长，产生更好的效果。

如有任何疑问，请随时咨询钻头生产厂家或机器使用说明书。

钻头的材料
钻头是一种用于在金属、石材、混凝土等硬质物体上钻孔的工具。

它的主要材料分为刀片和刀柄两部分。

刀片是用于切削材料的部分，通常是由硬质合金制成，而刀柄则是用于固定和操控钻头的部分，通常由高速钢等富含硬度和韧性的材料制成。

在钻头的材料选择中，以下几个因素被考虑到：
1. 硬度：钻头的材料需要具备足够的硬度，以便在钻孔过程中能够有效地切削和穿透硬质物体。

硬质合金是最常用的材料之一，它由碳化钨颗粒和金属结合相位组成，具有非常高的硬度和抗磨损性。

2. 韧性：除了硬度外，钻头的材料也需要具备一定的韧性，以便在钻孔中能够抵抗剧烈的冲击力和振动。

高速钢是一种具有优异韧性的材料，它由碳钢中掺杂铬、钨、钼等元素而成，能够在高温和高负荷条件下保持较好的性能。

3. 热稳定性：钻孔过程中会产生大量的热量，因此钻头的材料需要具备较好的热稳定性，以免在高温下失去硬度和韧性。

在一些特殊的应用场合，还会使用多晶金刚石等超硬材料，其热稳定性非常好，具有极高的硬度和抗磨损性。

4. 导热性：钻头的刀片部分需要有较好的导热性，以便将产生的热量及时传导和冷却，这样可以延长钻头的使用寿命。

碳化钨等合金材料通常具有较高的导热性。

5. 成本和可加工性：钻头的材料选择也需要考虑成本和可加工性。

硬质合金和高速钢具有较低的生产成本和广泛的加工适应性，比较容易制造成各种形状和尺寸的钻头。

总的来说，钻头的材料选择需要综合考虑其硬度、韧性、热稳定性、导热性以及成本和可加工性等因素。

合适的材料能够有效地提高钻头的耐用性和工作效率，从而满足不同材料和应用环境下的钻孔需求。

钻头怎么选? 选购钻头如何辨别钻头质量的好坏?内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展钻头选购——了解种类及用途钻头是我们工程机械中应用广泛的五金件，它用以在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。

但不同的作业环境我们选取的钻头种类也不同，常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。

扩孔钻和锪钻虽不能在实体材料上钻孔，但习惯上也将它们归入钻头一类。

下面，跟小编一起了解一下不同种类钻头的不同用途吧。

麻花钻是应用最广的孔加工刀具。

通常直径范围为0.25～80毫米。

它主要由工作部分和柄部构成。

工作部分有两条螺旋形的沟槽，形似麻花，因而得名。

为了减小钻孔时导向部分与孔壁间的摩擦，麻花钻自钻尖向柄部方向逐渐减小直径呈倒锥状。

麻花钻的螺旋角主要影响切削刃上前角的大小、刃瓣强度和排屑性能，通常为25°～32°。

螺旋形沟槽可用铣削、磨削、热轧或热挤压等方法加工，钻头的前端经刃磨后形成切削部分。

标准麻花钻的切削部分顶角为118，横刃斜角为40°～60°,后角为8°～20°。

由于结构上的原因，前角在外缘处大、向中间逐渐减小，横刃处为负前角（可达－55°左右），钻削时起挤压作用。

为了改善麻花钻的切削性能，可根据被加工材料的性质将切削部分修磨成各种外形（如群钻）。

麻花钻的柄部形式有直柄和锥柄两种，加工时前者夹在钻夹头中，后者插在机床主轴或尾座的锥孔中。

一般麻花钻用高速钢制造。

镶焊硬质合金刀片或齿冠的麻花钻适于加工铸铁、淬硬钢和非金属材料等，整体硬质合金小麻花钻用于加工仪表零件和印刷线路板等。

扁钻的切削部分为铲形，结构简单，制造成本低，切削液轻易导入孔中，但切削和排屑性能较差。

合金钻头转速和进给参数表合金钻头是一种常用的切削工具，广泛应用于工业生产和建筑施工中。

合金钻头的转速和进给参数是使用合金钻头时需要考虑的重要因素。

本文将从转速和进给参数两个方面来介绍合金钻头的应用。

一、合金钻头转速参数的选择合金钻头的转速是指钻头在旋转过程中的转速，它直接影响到钻头的切削效果和工作效率。

合金钻头的转速应根据具体的工作材料和钻头直径来选择。

1. 工作材料：不同的材料有不同的硬度和切削性能，因此需要根据工作材料来选择合适的转速。

例如，对于较硬的金属材料，转速应选择较高，以提高切削效果；而对于较软的材料，转速应选择较低，以避免过度切削。

2. 钻头直径：钻头直径的大小也会对转速的选择产生影响。

一般来说，钻头直径较大时，转速应选择较低，以保证切削效果和工作稳定性；而钻头直径较小时，转速可以适当增加，以提高工作效率。

3. 可用速度范围：合金钻头的转速有一个可用的速度范围，通常在钻头的产品说明书或技术参数表中可以找到。

在选择转速时，应确保转速在这个范围内，以保证钻头的正常工作和使用寿命。

二、合金钻头进给参数的选择合金钻头的进给参数是指钻头在钻削过程中每转一圈所进给的距离，它也会对钻头的切削效果和工作效率产生影响。

进给参数的选择应综合考虑以下几个因素：1. 工作材料：不同的材料对进给参数的要求也不同。

一般来说，对于较硬的材料，进给速度应选择较低，以避免过度切削和损伤钻头；而对于较软的材料，进给速度可以适当增加，以提高工作效率。

2. 钻头直径：钻头直径的大小也会对进给参数的选择产生影响。

钻头直径较大时，进给速度应选择较低，以保证切削效果和工作稳定性；而钻头直径较小时，进给速度可以适当增加，以提高工作效率。

3. 钻孔深度：钻孔深度较大时，进给速度应选择较低，以避免钻头过热和提高钻孔质量；而钻孔深度较小时，进给速度可以适当增加，以提高工作效率。

合金钻头的转速和进给参数是使用合金钻头时需要重点考虑的因素。

硬质合金钻头的制造工艺硬质合金钻头是一种常见的钻削工具，主要用于在金属、木材、塑料等材料上进行钻孔。

它具有耐磨、耐高温、高硬度等特点，因此在工业生产中得到了广泛的应用。

硬质合金钻头的制造工艺非常复杂，需要经过多道工序才能完成。

下面我们将详细介绍硬质合金钻头的制造工艺过程。

首先，硬质合金钻头的制造需要选用优质的碳化钨粉末作为原材料。

这些碳化钨粉末具有均匀的颗粒大小和良好的流动性，可以确保制造出的硬质合金钻头具有较高的硬度和耐磨性。

同时，生产厂家还需要选择适当的金属粉末作为基体材料，通常选用钴粉或镍粉作为粘结剂。

接下来，将合适比例的碳化钨粉末和金属粉末混合均匀，并加入适量的粘结剂进行搅拌。

然后将混合物压制成坯料，一般采用压力机或注射成型机进行成型。

通过压制工艺可以使得坯料的密度增加，并且可以保证硬质合金钻头的成型精度和密度均匀性。

成型完成后的坯料需要进行初期烧结，以去除粘结剂和残余的有机物。

初期烧结的工艺可以在氧化还原炉或者石墨炉上进行，一般温度控制在1200左右。

烧结后的坯料变得更加坚固和致密，但硬度和耐磨性仍然较低。

接下来就是最为重要的二次烧结工艺。

将初期烧结后的坯料放入真空炉或者氢气气氛炉中进行高温处理，一般温度控制在1400-1600之间。

在高温条件下，碳化钨颗粒和金属基体之间会发生化学反应，使得硬质合金钻头的硬度和耐磨性得到进一步提高。

通过二次烧结工艺，硬质合金钻头的综合性能得到了大幅提升。

经过二次烧结后，硬质合金钻头还需要进行表面处理。

一般会采用研磨、抛光或者涂层等工艺对钻头表面进行处理，以提高其外观和使用性能。

在表面处理后，硬质合金钻头就基本成型了。

最后，经过严格的质量检验和包装，硬质合金钻头就可以投入市场使用了。

通过上述制造工艺，可以制备出质量较好的硬质合金钻头，其性能稳定、使用寿命长，能够满足不同行业的需求。

总的来说，硬质合金钻头的制造工艺是一个复杂而严谨的过程，需要生产厂家具备一定的专业技术和先进设备。

石油钻井设备与工具：钻头选型引言石油钻井是指利用钻井设备和工具，将钻头穿过地表，钻取深井以开采石油的过程。

钻头作为钻井过程中最为重要的装备之一，直接影响到钻井效率和成本。

本文将介绍石油钻井中常见的钻头类型和选型要点。

钻头类型1. 固体钻头固体钻头是最常见的钻井设备之一，也称为钻具齿轮。

它由钢制材料制成，具有较高的强度和耐磨性。

固体钻头的齿面通常由刃齿组成，可以分为以下几类：•钢牙钻头：与常规钻头相比，钢牙钻头通常具有更锐利的齿面，并且能够在不同地层中产生更高的钻速。

•硬质合金钻头：硬质合金钻头通常由碳化钨等硬质合金材料制成。

与钢牙钻头相比，硬质合金钻头具有更高的耐磨性和强度，适用于较坚硬的地层。

•钻石钻头：钻石钻头是一种使用天然或合成钻石齿面的钻头。

它具有卓越的耐磨性和韧性，特别适用于极硬岩石的钻井。

2. PDC钻头多片刃钻头（PDC钻头）是一种使用聚晶立方硼氮（PDC）刃齿的钻头。

PDC刃齿由钳工加工制成，具有较大的强度和耐磨性。

与传统钻头相比，PDC钻头具有以下优点：•高钻速：PDC钻头的刃齿布置合理，摩擦小，因此钻头可以以更高的速度进入地层，提高钻井效率。

•高耐磨性：PDC刃齿由聚晶立方硼化氮制成，具有优异的硬度和韧性，能够抵抗地层中的磨损，延长钻头寿命。

•适用范围广：PDC钻头适用于各种地层，包括软岩、半硬岩和脆性岩石。

3. 液压钻头液压钻头是一种采用液压装置驱动的钻头。

液压钻头尤其适用于钻井深度较大的场合，可以提供足够的推力和扭矩。

液压钻头的主要优点包括：•高扭矩输出：液压钻头通过液压系统获得动力，能够提供较大的扭矩输出，以应对钻井深度较大的情况。

•适应性强：液压钻头适用于各种地层情况，包括软岩、半硬岩和硬岩，具有较强的适应性。

•鲁棒性：液压钻头结构简单，没有复杂的机械零件，因此鲁棒性较高。

钻头选型要点在选择钻头时，需要考虑以下几个关键要点：1. 钻井目标钻井目标是选择钻头的首要考虑因素。

取心钻头
根据切削齿的种类,取心钻头分为硬质合金取心钻头、金刚石取心钻头。

硬质合金取心钻头
硬质合金取心钻头是在圆筒状的空白钻头体上镶焊硬质合金切削具。

根据钻进地层选择硬质合金的规格型号(表5-5),并确定在钻头上镶焊的数量、排列方式、镶焊角度,使钻头有底出刃、内出刃和外出刃,以保证有通水和排粉的间隙钻进黏土层和页岩地层时为了加大环状间隙,在空白钻头的内外侧壁焊上肋骨,在研磨性高的硬地层可以使用针状硬质合金自磨式钻头。

1、空白钻头
空白钻头由35号或45号钢无缝管车制,常用规格见图5-2及表5-21。

2、水囗
钻头水口形状的大小应根据所钻岩层、钻头结构形式等来考虑,一般水口高度为8-15mm, 软岩层可增至20mm,合金钻头的水口形状示意图见图5-3。

3、硬质合金的排列和出刃
硬质台金切削具在钻头底唇面的排列形式基本有三种,见图5-4。

切削具出刃及推荐数目见表5-22、表5-23。

4、硬质合金切削具镶嵌形式
硬质合金切削具镶嵌形式见图5-5、表5-24。

5、常用硬质合金成心钻头类型
一般硬合金钻头钻进岩石可钻性为Ⅱ一Ⅶ级的地层;针状硬质合金钻头可钻进Ⅵ-Ⅷ级岩石。

几种目前常用的单管硬质合金钻头见表5-25和图5-6、图5-7、图5-8、图5-9、图5-10。

合金钻头切削参数表一、引言合金钻头是一种常用的切削工具，广泛应用于金属加工领域。

为了确保切削效果和工作质量，合金钻头的切削参数需要合理选择和调整。

本文将介绍合金钻头切削参数表，以帮助读者更好地了解和应用合金钻头。

二、切削参数表合金钻头的切削参数表包括以下几个方面的内容：1. 钻头直径（D）：合金钻头的直径决定了切削时的孔径大小。

一般来说，较小直径的钻头适用于细小工件的加工，而较大直径的钻头适用于大型工件的加工。

2. 切削速度（Vc）：切削速度是指钻头在工件上切削时的线速度。

它与钻头的材料、工件材料以及切削液等因素有关。

一般来说，切削速度越高，切削效率越高，但同时也会增加钻头的磨损和工件的热变形风险。

3. 进给速度（F）：进给速度是指钻头在切削过程中每转切削的进给量。

它与切削速度、钻头直径等因素相关。

适当的进给速度可以保证切削过程的稳定性和切削效果。

4. 切削深度（Ap）：切削深度是指钻头在一次切削中切削的深度。

它与钻头直径、切削速度等因素有关。

合理选择切削深度可以提高工件的加工效率和质量。

5. 切削角度（α）：切削角度是指钻头刀尖与工件表面之间的夹角。

它会影响切削力的大小和方向。

合适的切削角度可以提高切削效果和工件表面质量。

6. 冷却方式：钻头在切削过程中会产生大量的热量，为了避免钻头过热和工件变形，需要选择适当的冷却方式，如切削液冷却、喷雾冷却等。

7. 加工材料：合金钻头适用于不同种类的工件材料，如钢材、铝材、铜材等。

根据工件材料的不同，可以选择不同的合金钻头和相应的切削参数。

三、结论合金钻头的切削参数对于加工质量和效率具有重要影响。

通过合理选择和调整切削参数，可以提高切削效果，减少切削损耗，提高工件加工质量。

因此，在使用合金钻头进行加工时，务必根据实际情况选择合适的切削参数，并注意切削过程中的安全操作。

希望本文提供的合金钻头切削参数表能对读者有所帮助。

硬质合金钢钻头参数
1. 直径，硬质合金钢钻头的直径通常以毫米（mm）为单位进行标识，常见直径包括2mm、3mm、4mm等，不同直径的钻头适用于不同大小孔径的钻削。

2. 长度，钻头的长度也是重要参数，通常以毫米为单位，常见长度包括50mm、100mm等，长度不仅影响钻孔的深度，也与钻头的稳定性和操作性有关。

3. 刃数，硬质合金钢钻头的刃数指的是刀片或刃齿的数量，常见的有单刃、双刃、多刃等，刃数的选择会影响到钻削的效率和表面质量。

4. 材质，硬质合金钢钻头通常由高速钢或硬质合金制成，高速钢钻头适用于一般材料的钻削，而硬质合金钢钻头则适用于硬度更高的材料。

5. 适用材料，钻头的参数中还包括适用材料，例如钢铁、铝合金、不锈钢、木材等，不同的钻头适用于不同材料的钻削，需要根据具体材料选择合适的钻头。

总的来说，硬质合金钢钻头的参数涵盖了直径、长度、刃数、
材质和适用材料等方面，选择合适的钻头参数可以提高钻削效率，
延长工具寿命，并确保钻削质量。

希望以上回答能够满足你的需求。
