硬质合金钻头硬质合金钻头是一种常用的工具，在机械加工和建筑领域中广泛应用。
本文将介绍硬质合金钻头的定义、分类、特点以及使用注意事项。
定义硬质合金钻头是由钴基或铁基硬质合金制成，具有坚硬的切削刃，用于在材料上开孔的工具。
钻头的切削刃通常由金属碳化物或碳化物颗粒组成，并通过高温烧结工艺与基体牢固连接。
分类硬质合金钻头可以根据其用途和结构进行分类。
1. 按用途分类•金属钻头：用于钻取金属材料，如钢、铝和铜等。
•木工钻头：适用于钻取木材，常见于家具制造和装修行业。
•混凝土钻头：用于钻取混凝土和砖石等建筑材料。
•玻璃陶瓷钻头：专门用于钻取玻璃、陶瓷等脆性材料。
2. 按结构分类•直齿钻头：切削刃直接嵌入钻头的工作部分，适用于钻取硬度较低的材料。
•嵌片式钻头：切削刃通过焊接或夹紧的方式固定在钻头上，适用于钻取硬度较高的材料。
•中心钻头：具有一个小的圆锥形的切削刃，用于定位和加工孔。
特点硬质合金钻头具有以下特点：1. 极高的硬度硬质合金钻头的切削刃由高硬度的金属碳化物或碳化物颗粒组成。
这使得钻头具有出色的耐磨性和耐用性，能够在高速旋转下保持稳定的钻孔性能。
2. 良好的切削性能由于硬质合金钻头的切削刃设计合理，具有良好的切削几何形状，可以快速、高效地完成钻孔任务。
钻头的清屑槽设计还能有效排出切削屑，防止堵塞和过热。
3. 广泛的应用领域硬质合金钻头适用于多种材料的钻孔，包括金属、木材、砖石和陶瓷等。
不同类型的钻头可以根据具体材料的硬度和特性选择，以提高钻孔的效率和质量。
4. 长寿命和经济性由于硬质合金钻头具有优异的硬度和切削性能，使其能够经受长时间的使用而几乎不会磨损。
这不仅延长了钻头的使用寿命，还降低了钻孔成本和频繁更换钻头的需要。
使用注意事项在使用硬质合金钻头时，有一些注意事项需要遵守：1.选择合适的钻头类型：根据所要钻取的材料类型和硬度，选择适合的硬质合金钻头类型，以确保钻孔效果和使用寿命。
2.控制钻孔速度：过高的转速会导致钻头过热和切削刃损坏，而过低的转速则可能导致钻头打滑和效率低下。
硬质合金钻头标准包括以下5个方面：
1. 材质：硬质合金钻头通常采用高硬度的钨钴钛合金制成，这种材料具有优异的耐磨性和切削性能。
2. 钻头直径：硬质合金钻头的直径应根据具体的应用场景和需求进行选择。
通常，直径越大，钻头的强
度和切削能力也越强。
3. 钻头长度：硬质合金钻头的长度也应根据具体的应用场景和需求进行选择。
一般来说，长钻头适用于
深孔加工，而短钻头适用于浅孔加工。
4. 钻头角度：硬质合金钻头的角度包括顶角、后角和螺旋角等。
这些角度的设计应根据具体的材料和加
工要求进行选择，以保证切削效果和钻头的寿命。
5. 涂层：为了进一步提高硬质合金钻头的性能和使用寿命，通常会对其进行涂层处理。
涂层材料通常为
氮化钛、碳化钛等，这些涂层可以提高钻头的硬度、润滑性和抗热性能。
总的来说，硬质合金钻头标准应根据具体的应用场景和需求进行选择和设计，以保证其性能和使用寿命。
此外，为了确保钻头的质量和性能符合要求，还需要进行相关的检测和认证。

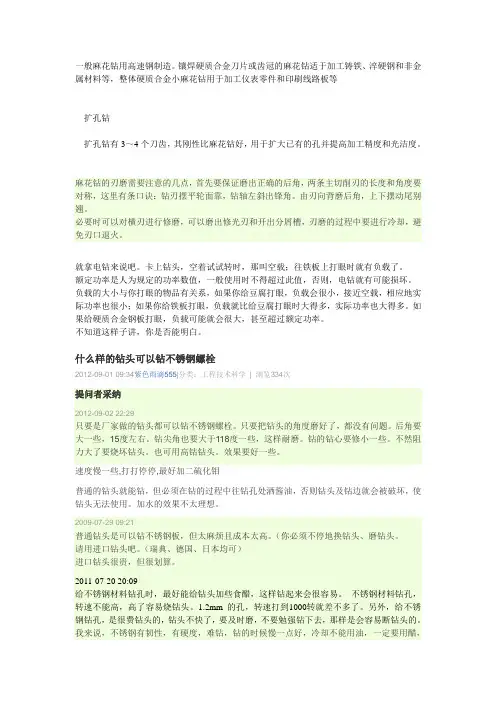

一般麻花钻用高速钢制造。
镶焊硬质合金刀片或齿冠的麻花钻适于加工铸铁、淬硬钢和非金属材料等，整体硬质合金小麻花钻用于加工仪表零件和印刷线路板等扩孔钻扩孔钻有3～4个刀齿，其刚性比麻花钻好，用于扩大已有的孔并提高加工精度和光洁度。
麻花钻的刃磨需要注意的几点，首先要保证磨出正确的后角，两条主切削刃的长度和角度要对称，这里有条口诀：钻刃摆平轮面靠，钻轴左斜出锋角。
由刃向背磨后角，上下摆动尾别翘。
必要时可以对横刃进行修磨，可以磨出修光刃和开出分屑槽，刃磨的过程中要进行冷却，避免刃口退火。
就拿电钻来说吧。
卡上钻头，空着试试转时，那叫空载；往铁板上打眼时就有负载了。
额定功率是人为规定的功率数值，一般使用时不得超过此值，否则，电钻就有可能损坏。
负载的大小与你打眼的物品有关系，如果你给豆腐打眼，负载会很小，接近空载，相应地实际功率也很小；如果你给铁板打眼，负载就比给豆腐打眼时大得多，实际功率也大得多。
如果给硬质合金钢板打眼，负载可能就会很大，甚至超过额定功率。
不知道这样子讲，你是否能明白。
什么样的钻头可以钻不锈钢螺栓2012-09-01 09:34紫色雨滴555|分类：工程技术科学| 浏览334次提问者采纳2012-09-02 22:29只要是厂家做的钻头都可以钻不锈钢螺栓。
只要把钻头的角度磨好了，都没有问题。
后角要大一些，15度左右。
钻尖角也要大于118度一些，这样耐磨。
钻的钻心要修小一些。
不然阻力大了要烧坏钻头。
也可用高钴钻头。
效果要好一些。
速度慢一些,打打停停,最好加二硫化钼普通的钻头就能钻，但必须在钻的过程中往钻孔处洒酱油，否则钻头及钻边就会被破坏，使钻头无法使用。
加水的效果不太理想。
2009-07-29 09:21普通钻头是可以钻不锈钢板，但太麻烦且成本太高。
（你必须不停地换钻头、磨钻头。
请用进口钻头吧。
（瑞典、德国、日本均可）进口钻头很贵，但很划算。
2011-07-20 20:09给不锈钢材料钻孔时，最好能给钻头加些食醋，这样钻起来会很容易。

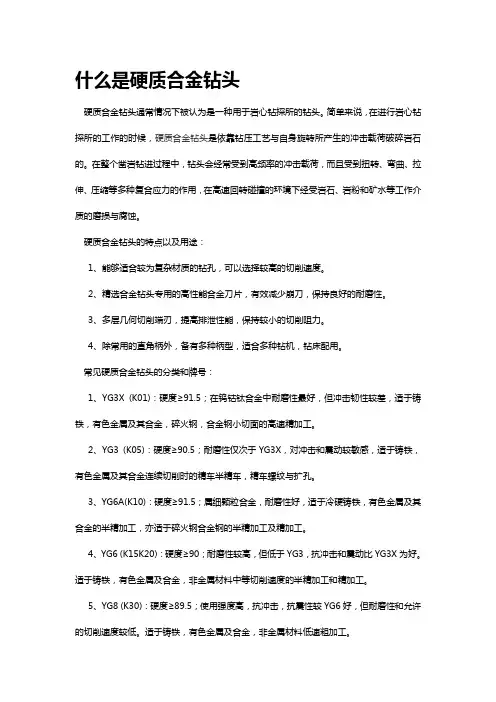

什么是硬质合金钻头硬质合金钻头通常情况下被认为是一种用于岩心钻探所的钻头。
简单来说，在进行岩心钻探所的工作的时候，硬质合金钻头是依靠钻压工艺与自身旋转所产生的冲击载荷破碎岩石的。
在整个凿岩钻进过程中，钻头会经常受到高频率的冲击载荷，而且受到扭转、弯曲、拉伸、压缩等多种复合应力的作用，在高速回转碰撞的环境下经受岩石、岩粉和矿水等工作介质的磨损与腐蚀。
硬质合金钻头的特点以及用途：1、能够适合较为复杂材质的钻孔，可以选择较高的切削速度。
2、精选合金钻头专用的高性能合金刀片，有效减少崩刀，保持良好的耐磨性。
3、多层几何切削端刃，提高排泄性能，保持较小的切削阻力。
4、除常用的直角柄外，备有多种柄型，适合多种钻机，钻床配用。
常见硬质合金钻头的分类和牌号：1、YG3X (K01)：硬度≥91.5；在钨钴钛合金中耐磨性最好，但冲击韧性较差，适于铸铁，有色金属及其合金，碎火钢，合金钢小切面的高速精加工。
2、YG3 (K05)：硬度≥90.5；耐磨性仅次于YG3X，对冲击和震动较敏感，适于铸铁，有色金属及其合金连续切削时的精车半精车，精车螺纹与扩孔。
3、YG6A(K10)：硬度≥91.5；属细颗粒合金，耐磨性好，适于冷硬铸铁，有色金属及其合金的半精加工，亦适于碎火钢合金钢的半精加工及精加工。
4、YG6 (K15K20)：硬度≥90；耐磨性较高，但低于YG3，抗冲击和震动比YG3X为好。
适于铸铁，有色金属及合金，非金属材料中等切削速度的半精加工和精加工。
5、YG8 (K30)：硬度≥89.5；使用强度高，抗冲击，抗震性较YG6好，但耐磨性和允许的切削速度较低。
适于铸铁，有色金属及合金，非金属材料低速粗加工。
图标说明 Icon Explain图标Icon说明Explanation图标Icon说明Explanation圆柱平头立铣刀刀尖Tool nose of cylindrical flattened end mill 18°螺旋角Helix angle 18°圆弧头立铣刀刀尖Toric end mill nose 25°螺旋角Helix angle 25°球头立铣刀Ball nose end mills 28°螺旋角Helix angle 28°两齿铣刀中心铣削一齿过中心2-tooth mill with one teeth overpass the center 35°螺旋角Helix angle 35°两齿铣刀中心铣削2-tooth mill for center milling 30°螺旋角Helix angle 30°三齿铣刀中心铣削一齿过中心3-tooth mill with one teeth overpass the center 40°螺旋角Helix angle 40°三齿铣刀齿不过中心3-tooth mill with teeth non-overpass the center 45°螺旋角Helix angle 45°四齿铣刀中心铣削4-tooth mill for center milling 50°螺旋角Helix angle 50°五齿及五齿以上铣刀非中心铣削Mills with 5 teeth or above not for center milling 钻孔深度为钻头直径的3倍The maximum depth of drilling is 3DDIN6535HA圆柱直柄DIN6535HA straight shank 钻孔深度为钻头直径的5倍The maximum depth of drilling is 5DDIN6535HB削平直柄DIN6535HB Weldon 小径多用途麻花钻Small diameter twist drillsDIN6535HE斜削直柄DIN6535HE whistle notch shank 小径多用途麻花钻Small diameter twist drills普通圆柱直柄Straight shank 普通麻花钻General twist drills方头直柄Square and straight shank 外冷多用途麻花钻Multi-purpose twist drill with outer cooling铰刀被加工孔精度等级Precision class for hole with reamers 内冷多用途麻花钻Multi-purpose twist drill with inner cooling铰刀被加工孔精度等级Precision class for hole with reamers 三刃钻3-lip drills钢Steel 内冷直槽钻Straight flute Drills with inner cooling不锈钢Stainless steel 丝锥切削锥长度Cutting length of the tap铸铁Cast iron 丝锥牙型角The tooth-like angle of tap非铁材料Non-ferrous materials 丝锥精度Tap precision高温合金，钛合金Superalloy and Titanium alloy.丝锥精度Tap precision硬材料Hardened material 丝锥精度Tap precision抗拉强度、布氏硬度、洛氏硬度对照表FF抗拉强度、布氏硬度、洛氏硬度对照表Comparison Table for tensile strength, Vickers hardness, Brinell hardness and Rockwell hardnessN/mm 2HV10HB HRC 920287273289402932782997030228730995310295311020317301321050327311331080336319341110345328351140355337361170364346371200373354381230382363391260392372401260403383411330413393421360423402431400434413441440446424451480458435461530473449471570484460481620497472491680514488501730527501511790544517521845560632531910578549541980596567552050615584562140639607576556225867559698607206174562773638006482965864669006794068N/mm 2HV10HB HRC2407571255807627085812859086305959032010095335105100350110105370115109385120114400125119415130124430135128450140133465145138480150143495155147510160152530165157545170162560175166575180171595185176610190181625195185640200190660205195675210199690215204705220209720225214740230219755235223770240228785245233800250238228202552422383526024724860268255258702722582690028026627整体硬质合金钻头Solid carbide drills钻头目录 Content for drillD阶梯钻 Step drill直槽钻 Straight fluted drillD 1整体硬质合金钻头Solid carbide drillsD 2D整体硬质合金钻头编码规则Code rule of the solid carbide drillD-钻头 D-drill刀具大类Tool Type用途分组Application rangeM-不锈钢用 M-stainless steelK-铸铁用 K-Cast ironN-有色金属用 N-non-ferrous materialG-通用 G-generalD G-A T A03C-D20-M结构特性Point typeA-型 A-Type B-型 B-TypeC-型 C-Type E-型 E-TypeN-型 N-Type R-型 R-Type刀具类型Structural typeT-麻花钻 T-twist drillL-三刃钻 L-three cutting edges drillS-阶梯钻 S-step drillP-直槽钻 P-straight fluted drillC-NC中心钻 C-NC centre drillA-圆柱直柄 E-斜削柄 DIN6535HA/HED-普通直柄 D-common shankM-莫氏柄 M-mose shank柄部类型Shank type钻孔深度Depth of drilling03-3D 05-5D 08-8D 10-10D03-The depth of drilling is 3DNC中心钻表示顶角90-90°顶角 NC centre drill point angle120-120°顶角NC centre drill point angleC-内冷 C-inter coolant外冷-缺省 outer coolant default冷却方式基本型号 Basic Type附加部分 Additional PartDiameter identifierThe value of DiameterCoating Type B/C/M/N非涂层-缺省 Non-Coating defaultD 3DNC中心钻 NC centre drillDK-NCA9090°NC中心钻90°NC centre drill冷却方式Coolant type 外Outside 柄部型式Type of shank 直柄 d2Straight shank d2适应场合Application适合于在数控机床上打中心孔和倒角。
Suitable for drilling the center holeand chamfer订货示例： DK-NCA 90-D 14Ordering guide: DK-NCA 90-D 14推荐切削用量见D 38页。
The page D 38 for the recommendable cutting date.●：表示有库存DNC中心钻 NC centre drill订货示例： DK-NCA120-D14Ordering guide: DK-NCA120-D14推荐切削用量见D38页。
The page D38 for the recommendable cutting date.●：表示有库存DK-NCA120120°NC中心钻90°NC centre drill冷却方式Coolant type外Outside柄部型式Type of shank直柄 d2Straight shank d2适应场合Application适合于在数控机床上打中心孔和倒角。
Suitable for drilling the center holeand chamferD 4D 5D三刃钻 Three cutting edges drill订货示例： DK-CLA 03-D 9Ordering guide: DK-CLA 03-D 9推荐切削用量见D 38页。
The page D 38 for the recommendable cutting date.●：表示有库存DK-CLA03加工铸铁用三刃钻Three cutting edge drill for cast iron钻孔深度The depth of drilling (2-3)×D(2-3)times diameter 冷却方式Coolant type 外Outside柄部型式Type of shank 普通直柄 d2Straight shank d2适应场合Application适用于铸铁钻孔Suitable for drilling cast iron.DD 6三刃钻 Three cutting edges drill订货示例： DK-CLA 03-D 9Ordering guide: DK-CLA 03-D 9推荐切削用量见D 38页。
