现浇钢筋混凝土楼盖课程设计任务书学生姓名:专业学号:指导教师:北京交通大学海滨学院土木工程系2012.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑(某生产车间)的中间楼面如图所示,其中纵向尺寸5*L y,横向尺寸3*Lx;楼盖尺寸由教师指定(根据学号进行分配)(采用现浇钢筋混凝土单向板肋梁楼盖)图1 楼面平面示意二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、Ly和Lx尺寸(见设计分组表)楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外墙均为承重砖墙,其中纵墙厚370mm,横墙厚度240mm,采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱,其截面尺寸为350mm×350mm。
3、荷载(1)、楼面活荷载,单位为2kN(见设计分组表)/m(2)、楼面面层:水磨石地面2kN.0m/65(3)、楼盖自重:钢筋混凝土自重标准值3/25m kN =γ(4)、平顶粉刷:2/25.0m kN 4、材料 (1)、混凝土:C30(2)、钢筋:主梁及次梁受力筋用HRB400级钢筋,梁箍筋及板内构造筋采用HRB335级钢筋。
5、环境类别:一类 四、 设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。
2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图,包括结构平面布置图,板配筋图,次梁和主梁配筋图(用铅笔图绘制)。
3. 结构平面布置:按指定的分组进行单向板肋梁楼盖布置,各构件按类型编号,主梁建议采用横向布置,梁宜贯通,布置应规整,同类型构件截面应尽可能统一。
西南林业大学土木工程学院土木工程专业钢筋混凝土单向板肋梁楼盖课程设计任务书和指导书指导教师:王琼芬2013年9月钢筋混凝土单向板肋梁楼盖结构课程设计任务书设计题目:某多层工业厂房楼面尺寸如图1所示,采用现浇钢筋混凝土单向板肋梁楼盖,环境类别为一类,内框架承重结构体系,外墙厚240mm,主梁支承处设壁柱。
不考虑抗震设防。
一、设计内容(即成果形式)1、结构平面布置:柱网、主梁、次梁和板的布置。
2、板的强度计算:(板的内力按考虑塑性内力重分布的的计算方法计算)。
3、次梁的强度计算(板的内力按考虑塑性内力重分布的的计算方法计算)。
4、主梁的强度计算:(主梁内力按弹性理论计算)。
5、用传统方式绘制结构施工图。
(1)结构平面布置图(主、次梁及板相应的编号);(2)板、次梁配筋图;(3)主梁配筋图(钢筋分离图、主梁弯矩包络图及材料抵抗弯矩图);(4)钢筋表及必要的施工说明(所有钢筋应编号并在钢筋表中列出)。
6、用平面整体表示方法绘制梁、板的结构施工图二、设计资料1、题号:第 题(丛题号表中选取);2、建筑平面尺寸,见图1所示;(注:①主梁下设混凝土垫块200mm 厚;②主梁下墙垛尺寸为370×490;③中柱用钢筋混凝土柱,尺寸为400×400,位置由设计者根据柱网布置确定。
) 3、 荷载:(1)使用荷载(即活荷载,由学生所选题号根据题号表确定) (2)楼面面层:20mm 厚水泥砂浆面层,18=m γkN/m 3; (3)钢筋混凝土容重:25=c γkN/m 3;(4)梁侧面,板底粉刷层:15mm 厚混合砂浆,17=γkN/m 3。
题 号 表:钢筋混凝土单向板肋梁楼盖结构课程设计指导书一、 结构平面布置墙、梁、柱的位置要按建筑物的使用要求决定,因本设计无特殊要求,故结构布置要求符合使用、经济和施工方面的原则,楼梯在示意图外。
1、 柱网可布置成长方形和正方形;2、 板的跨度:(即次梁的间距)一般为1.7~2.7m 比较经济,尽可能等跨布置,由于实际上不易做到等跨布置,所以可把边跨布置的小一些,但跨差不宜大于10%;3、 次梁的跨度:(即主梁的间距)在4.0~6.0m 比较合理,尽可能等跨布置,若不能可把边跨布置的小些,但跨差也不宜大于10%;4、 主梁的跨度:(即柱距)一般为5.0~8.0m 比较经济,而且为板跨的2~3倍为宜,不等跨布置时,但跨差不宜大于10%。
现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇:现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件,使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤,培养其独立完成设计和解决问题的能力,提高绘图能力。
二、设计资料1、工程概况:某内框架结构工业仓库,二层建筑平面图如下图所示(楼面标高4.00m),墙厚370mm,混凝土柱400⨯400mm。
板伸入墙内120mm,次梁伸入墙240mm,主梁伸入墙内370mm。
房屋的安全等级为二级,拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法:20mm厚石灰砂浆粉刷,30mm厚水磨石楼面(标准值0.65kN/m2)。
3、活荷载:标准值为7.5 kN/m2。
4、恒载分项系数为1.2;活荷载分项系数为1.3。
5、材料选用:混凝土采用C25(fc=11.9N/mm2,ft=1.27N/mm2)钢筋梁中受力主筋采用HRB400级(fy=360N/mm2)其余采用HPB235级(fy=210N/mm2)三、设计内容1、确定结构平面布置图:柱网、主梁、次梁及板的布置2、板的设计(按塑性理论)3、次梁设计(按塑性理论)4、主梁设计(按弹性理论)5、绘制结构施工图,包括:(1)、结构平面布置图(2)、板、次梁、主梁的配筋图(3)、主梁弯矩包络图及抵抗弯矩图(4)、设计说明(5)、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式,并用钢笔抄写清楚(或打印)。
计算书(施工图)装订顺序:封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观,严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》,梁兴文主编,中国建筑工业出版社2、GB50010-2002,《混凝土结构设计规范》3、GB50009-2001,《建筑荷载设计规范》第二篇:整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖,拟采用整体式钢筋混凝土单向板肋梁楼盖,要求进行第二层楼面梁格布置,确定梁、板、柱截面尺寸,计算梁板配筋,并绘制施工图。
钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计,旨在通过对该结构的设计、分析和计算过程的阐述,展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分:结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖,采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况,旨在确保结构的安全稳定。
3. 荷载计算在本设计中,对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等,特殊荷载主要包括风荷载和地震荷载等。
经过计算,得出了各部分荷载的数值,并根据相关规范和设计规定进行了工况组合,最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构,需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点,合理确定板的厚度和跨度,然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件,其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数,进行弯矩、剪力和挠度等受力分析,并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求,并确保节点的可施工性。
本设计中,根据节点的受力特点,选择适当的节点形式,并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素,并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分,对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时,还需要考虑安装过程中的安全问题,采取相应的安全措施,以确保施工过程的顺利进行。
. 1华东交通大学理工学院课程设计计算书课程名称:现浇楼盖课程设计题目:现浇钢筋混凝土单向板肋梁楼盖学院(直属系) :土建年级/专业/班: 08土木建工1班学生姓名:黄河学号:222指导教师:吴浪开题时间:2011年5月19日完成时间:2011年5月23日目录目录 (2)现浇钢筋混凝土单向板肋梁楼盖设计 (3)1.设计资料 (3)2.楼盖的结构平面布置 (3)3.板的设计 (4)3.1荷载 (4)3.2计算简图 (4)3.3弯矩计算值 (5)3.4正截面受弯承载力计算 (5)4.次梁设计 (6)4.1荷载设计值 (6)4.2计算简图 (6)4.3力计算 (7)4.4承载力计算 (7)4.4.1正截面受弯承载力 (7)4.4.2斜截面受剪承载力 (8)5.主梁设计 (8)5.1荷载设计值 (8)5.2计算简图 (8)5.3力设计值及包络图 (9)5.3.1弯矩设计值 (9)5.3.2剪力设计值 (9)5.3.3弯矩、剪力包络图 (9)5.4承载力计算 (11)5.4.1正面受弯承载力 (11)5.4.2斜截面受剪承载力 (12)现浇钢筋混凝土单向板肋梁楼盖设计1.设计资料1. 建筑物安全等级:二级;2.建筑物平面尺寸(L1×L2):33.6×20.7(31号),墙厚370,钢筋混凝土柱350×350;3.荷载:1)楼面活载:72/k m N )楼面面层:20厚水泥砂浆 3w /20m kN =γ)钢筋混凝土容重:3/25m kN c =γ)楼侧面、楼底粉刷层:15厚混合砂浆3/17m kN n =γ ;4.材料:1)混凝土C20;2)钢筋:受力钢筋用HRB335级钢筋,腹筋用HPB235级钢筋。
2.楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为6.9m ,次梁的跨度为5.6m ,主梁每跨布置两根次梁,两边板跨度为2.3m ,中间跨度为2.3m , 则按单向板设计。
课程设计题 I钢筋混凝土现浇单向肋形楼盖课程设计一:设计资料某多层厂房,采用钢筋混凝土单向板肋形楼盖,其楼面结构布置简图如图1-1所示,楼面荷载、材料及构造等设计资料如下:1楼面荷载:均布活荷载标准值k q =2.5kN/m2;2楼面做法:30㎜厚水磨石面层,钢筋混凝土现浇板,20㎜混合砂浆抹底。
3材料:混凝土强度等级C20;梁内受力纵筋为HRB335,其他为HRB235钢筋。
4板伸入墙内120㎜,次梁伸入墙内240㎜,主梁伸入墙内370㎜;柱的截面积尺寸为400㎜×400㎜。
5主梁跨度为 6.0m ,次梁跨度为 5.1m 。
二、楼盖的结构平面布置主梁沿房屋的横向布置,次梁沿纵向布置。
主梁跨度为6m ,次梁跨度为 5.1m 。
主梁每跨内布置两根次梁。
其间距为 2.0m ,楼盖结构平面布置如图2-1所示。
根据构造要求,板厚取次梁截面高度应满足取h=400mm ,截面宽度取为b=200mm 。
主梁截面高度应满足取h=600mm ,取截面宽度为b=250mm 。
三、板的设计板按考虑塑性内力重分布法计算:1.荷载恒荷载标准值:20mm 水泥砂浆面层)(.602003.02m kN (80mm 钢筋混凝土现浇板)(.022508.02m kN )(750~50086000~12600081~121mm h)(5040200040180mm mmh)(425~283125100~185100121~181mm h20mm 混合砂浆抹底)(4.301702.02m kN ─────────────)(94.22m kN g k活荷载标准值)(5.22m kN q k 恒荷载设计值)(528.394.22.12m kN g 活荷载设计值)(5.35.24.12m kN q 总计)(1.72m kN qg2.计算简图次梁截面为mm mm 200400,板在墙上的支撑长度为mm 120,则板的计算跨度:边跨取m l 820.101中间跨ml l n 8.12.00.2202跨度差%10%18.1/8.182.1,可按等跨连续板计算,取1m 宽板带作为计算单元,计算简图如图2-2所示。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑(某生产车间)的中间楼面(采用现浇钢筋混凝土单向板肋梁楼盖)二、设计容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性力重分布计算)3、次梁强度计算(按塑性力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明平面尺寸:31200mm*18900mm钢筋混凝土单向板肋梁楼盖课程设计一、设计资料1、某设计使用年限为50年工业厂房楼盖,采用整体式钢筋混凝土结构,楼盖梁布置如图所示。
325m /kN =γ2/7mkN 2、 生产车间的四周外墙均为承重砖墙,设5m 钢筋混凝土柱,其截面尺寸为300mm ×300mm 。
3、荷载(1)、楼面活荷载:(2)、楼面面层:20mm 厚水泥砂浆面层 (3)、楼盖自重:钢筋混凝土容重(4)、平顶粉刷:三夹板顶棚 重度为2/18.0m kN(5)、恒载分项系数为:1.2;活载分项系数为1.3(因工业厂房楼盖楼面活荷载标准值大于2/4m kN )。
4、材料选用:(1)、混凝土:采用C25( cf =11.9 N/2mm ,tf =1.27N/2mm )。
次梁受力筋用HRB335级(yf =300N/2mm ),板及梁的其它钢筋可以采(2)、钢筋:主梁及用HPB235(yf =210N/2mm )。
二、板的计算板按考虑塑性力重分布方法计算。
板的397.22100624012<≈=mmmml l ,宜按双向板设计,按沿短边方向受力的单向板计算时,应沿长边方向布置足够数量的构造钢筋。
本例按单向板计算。
板的厚度按构造要求曲mm mm l mm h 5.5240210040801=≈>=。

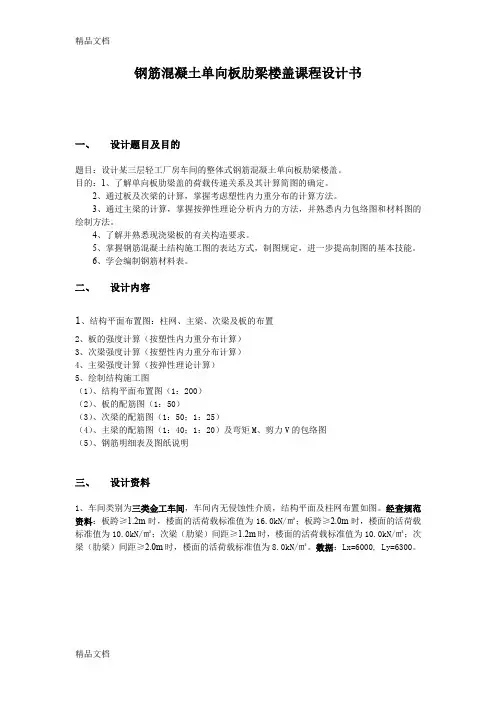

钢筋混凝土单向板肋梁楼盖课程设计书一、设计题目及目的题目:设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的:1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算,掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算,掌握按弹性理论分析内力的方法,并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式,制图规定,进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间,车间内无侵蚀性介质,结构平面及柱网布置如图。
经查规范资料:板跨≥1.2m时,楼面的活荷载标准值为16.0kN/㎡;板跨≥2.0m时,楼面的活荷载标准值为10.0kN/㎡;次梁(肋梁)间距≥1.2m时,楼面的活荷载标准值为10.0kN/㎡;次梁(肋梁)间距≥2.0m时,楼面的活荷载标准值为8.0kN/㎡。
数据:Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm厚水泥砂浆抹面,15mm厚混合砂浆天棚抹灰。
3 屋面构造(计算柱内力用)。
三毡四油防水层,20厚水泥砂浆找平层、150厚(平均)炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25;主梁、次梁受力筋采用HRB335级钢筋,其他均采用HPB235级钢筋。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目:设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的:1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算,掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算,掌握按弹性理论分析内力的方法,并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式,制图规定,进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间,车间内无侵蚀性介质,结构平面及柱网布置如图。
经查规范资料:板跨≥1.2m时,楼面的活荷载标准值为16.0KN/㎡;板跨≥2.0m时,楼面的活荷载标准值为10.0KN/㎡;次梁(肋梁)间距≥1.2m时,楼面的活荷载标准值为10.0KN/㎡;次梁(肋梁)间距≥2.0m时,楼面的活荷载标准值为8.0KN/㎡。
数据:Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm厚水泥砂浆抹面,15mm厚混合砂浆天棚抹灰。
3 屋面构造(计算柱内力用)。
三毡四油防水层,20厚水泥砂浆找平层、150厚(平均)炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25;主梁、次梁受力筋采用HRB335级钢筋,其他均采用HPB235级钢筋。
钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.0m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.0m。
楼盖结构的平面布置图如图所示。
按高跨比条件要求板的厚度h≥l/40=2000/40=50㎜,对工业建筑的楼板,要求h≥80㎜,所以板厚取h=80㎜。
次梁截面高度应满足(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6300=350 ~525mm,取h=500mm,截面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm,取b=200mm。
主梁截面高度应满足h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm,截面宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm。
3、板的设计——按考虑塑性内力重分布设计(1)、荷载计算恒荷载标准值20mm厚水泥沙浆面层:0.02 ×20=0.4 KN/㎡80mm厚钢筋混凝土板:0.08×25=2.0 KN/㎡15mm厚混合沙浆天棚抹灰:0.015×17=0.255 KN/㎡小计 2.655 KN/㎡活荷载标准值: 10.0 KN/㎡因为是工业建筑楼盖且楼面活荷载标准值大于2kN/m0.4,所以活荷载分项系数取3.1,恒荷载设计值:g=2.655×1.2=3.168 KN/㎡活荷载设计值:q=10×1.3=13.0KN/㎡荷载设计总值:g+q=16.186KN/㎡, 近似取16.2KN/㎡(2)、计算简图取1m板宽作为计算单元,板的实际结构如图所示,由图可知:次梁截面宽为b=200mm,现浇板在墙上的支承长度为a=mm120,则按塑性内力重分布设计,板的计算跨度为:边跨按以下二项较小值确定:l01=ln+h/2=(2000-120-200/2)+80/2=1820mml011=ln+a/2=(2000-120-200/2)+120/2=1840mm故边跨板的计算跨度取lo1=1820mm中间跨: l 02=ln=2000-200=1800mm 板的计算简图如图所示。
(3) 弯矩设计值因边跨与中跨的计算跨度相差(1820-1800)/1800=1.1%小于10%,可按等跨连续板计算 由资料可查得:板的弯矩系数αM,,板的弯矩设计值计算过程见下表截面位置 1 边跨跨中 B 离端第二支座 2 中间跨跨中 C中间支座 弯矩系数M α 1/11 -1/11 1/16 -1/14 计算跨度l 0(m)l 01=1.82l 01=1.82l 02=1.80l 02=1.802)(l q g M M +=α (kN.m) 16.2×1.82×1.82/11=4.88 -16.2× 1.82×1.82/11=-4.8816.2×1.80×1.80/16=3.28 -16.2× 1.80×1.80/14=-3.75(4) 配筋计算——正截面受弯承载力计算板厚80mm,ho=80-20=60mm,b=1000mm,C25混凝土 a1=1.0,fc=11.9N/ mm 2,HPB235钢筋,fy=210 N/ mm 2。
对轴线②~⑤间的板带,考虑起拱作用,其跨内2截面和支座C 截面的弯矩设计值可折减20%,为了方便,近似对钢筋面积折减20%。
板配筋计算过程见表。
截面位置 1 B 2 C 弯矩设计值(m kN ⋅)4.88 -4.88 3.28 -3.75 αs =M/α1f c bh 020.114-0.114 0.077 -0.088sα211--=ξ0.1210.1<-0.121<0.35 0.08 0.1<-0.092<0.35 轴线 ①~② ⑤~⑥计算配筋(mm 2)A S =ξbh 0α1f c /f y 411-411 272 313 实际配筋(mm 2) 10@190 10@190 8@180 8@160 As=413As=413As=279As=314轴线②~⑤计算配筋(mm2)A S=ξbh0α1f c/f y411 411 0.8×272=218 0.8×313=250 实际配筋(mm2)10@190 10@190 8@180 8@180As=413 As=413 As=279 As=279 配筋率验算p min=0.45ft/fy=0.45×1.27/210=0.27%P=As/bh=0.52%P=As/bh =0.52%P=As/bh=0.47%P=As/bh =0.47%(5)板的配筋图绘制板中除配置计算钢筋外,还应配置构造钢筋如分布钢筋和嵌入墙内的板的附加钢筋。
板的配筋图如图所示。
4、次梁设计——按考虑塑性内力重分布设计(1)荷载设计值:恒荷载设计值板传来的荷载:3.186×2.0=6.372KN/m次梁自重: 0.2×(0.5-0.08)×25×1.2=2.52 KN/m次梁粉刷: 2×0.015×(0.5-0.08)×17×1.2=0.257 KN/m小计 g=9.149 KN/m活荷载设计值: q=13×2.0=26 KN/m荷载总设计值: q+g=26+9.149=35.149 KN/m 近似取荷载35.15 KN/m (2)、计算简图由次梁实际结构图可知,次梁在墙上的支承长度为a=240mm,主梁宽度为b=300mm。
次梁的边跨的计算跨度按以下二项的较小值确定:l01=ln+h/2=(6300-120-300/2)+240/2=6150mml 011=1.025ln=1.025×6300=6181mm 故边跨板的计算跨度取lo1=6150mm 中间跨: l 02=ln=6300-300=6000mm 计算简图如图所示。
(3) 弯矩设计值和剪力设计值的计算因边跨和中间跨的计算跨度相差(6150-6000)/6000=2.5%小于10%,可按等跨连续梁计算。
由表可分别查得弯矩系数M α和剪力系数V α。
次梁的弯矩设计值和剪力设计值见表:截面位置 1 边跨跨中 B 离端第二支座 2 中间跨跨中 C中间支座弯矩系数M α 1/11 -1/11 1/16 -1/14 计算跨度l 0(m)l 01=6.15l 01=6.15l 02=6.0l 02=6.020)(l q g M M +=α(kN.m)35.15×6.152/11=120.86 -35.15×6.152/11=-120.86 35.15×6.02/16=79.1 -35.15×6.02/14=-90.4截面位置 A 边支座 B(左) 离端第二支座 B(右)离端第二支座C 中间支座 剪力系数V α0.45 0.6 0.55 0.55 净跨度l nl n1=6.03l n1=6.03l n2=6.0l n2=6.0n V l q g V )(+=α (kN) 0.45x35.15x6.03 =95.38KN 0.6x25.15x6.03 =127.17KN 0.55x25.15x6.0 =116KN 0.55x25.15x6.0=116KN(4)配筋计算①正截面抗弯承载力计算次梁跨中正弯矩按T 形截面进行承载力计算,其翼缘宽度取下面二项的较小值:b ’f =lo/3=6000/3=2000mmb ’f =b+Sn=200+2000-2000=2000mm 故取b ’f =2000mmC25混凝土 a1=1.0, fc=11.9 N/ mm 2, ft=1.27 N/ mm 2 ; 纵向钢筋采用HRB335,fy=300N/ mm 2, 箍筋采用HPB235,fyv=210 N/ mm 2,ho=500-35=465mm 。
判别跨中截面属于哪一 支座截面按矩形截面计算,正截面承载力计算过程列于表。
次梁正截面受弯承载力计算②斜截面受剪承载力计算(包括复核截面尺寸、腹筋计算和最小配箍率验算)。
复核截面尺寸:h w =ho- b ’f =465-80=385mm 且h w /b=465/200=1.93<4,故截面尺寸按下式计算: 0.25b c f c bh o =0.25x1.0x11.9x200x465=276.7KN > V max =127.17KN 故截面尺寸满足要求次梁斜截面承载力计算见下表:)/(25.10c sv yv V V h A f s -=968.4 276.1 368.8 368.8 实配箍筋间距200 200 200 200 025.1h sA f V V svyvc cs += 144.1>V 满足144.1>V 满足144.1>V 满足144.1>V 满足(5)施工图的绘制次梁配筋图如图所示,其中次梁纵筋锚固长度确定:伸入墙支座时,梁顶面纵筋的锚固长度按下式确定:l=l a =a f y d/f t =0.14×300×22/1.27=727.6,取750mm.伸入墙支座时,梁底面纵筋的锚固长度按确定:l=12d=12⨯18=216mm,取250mm. 梁底面纵筋伸入中间支座的长度应满足l>12d=12⨯22=264mm ,取300mm.纵筋的截断点距支座的距离: l=ln/5+20d=6022/5+20x22=1644.4mm, 取1650mm.5、主梁设计——主梁内力按弹性理论设计: (1)荷载设计值。
