《建筑制图与识图期末试卷》(修订版)

建筑制图与识图期末考试试卷学号：班级：时间:60分钟制卷人：一、填空题（每空1分，共15分）1、在某图样中，若基本线宽b=1.4mm，则中线线宽为（）mm,细线线宽为（）mm。

2、图样的尺寸，包括（）、（）、（）和尺寸数字。

3、直线上点的投影，必定（）（填“在”或“不在”）该直线的同面投影上。

若直线上的点分线段成比例，则此点的各投影相应的分该线段的同面投影（）（填“成”或“不成”）相同的比例。

4、凡平行一个投影面的平面，必定在该投影面上反映出其（）和（），而对另外两个投影面是垂直关系，它们的投影都集聚成一条（）。

5、在任何轴测图中，凡互相平行的直线其周测投影仍（）;凡形体上与三个坐标轴平行的直线尺寸，在轴测图中均可沿轴的方向（）；一直线的分段比例在轴测投影中比例仍（）。

6、在剖面图当中，剖切平面与形体接触部分的轮廓线，用（）线表示。

剖切平面的可见轮廓在房屋建筑图中用（）线表示。

二、选择题：（每题4分，共20分）（）1、在形体中某水平尺寸长度为50000mm,若采用1:200的比例，在平面图中应画成直线的长度为：A、500mmB、50mmC、250mmD、25mm( )2、用来画水平线的制图仪器是：A、丁字尺B、刻度尺C、三角板D、比例尺（）3、在某建筑施工图中，竖向轴线编号能够采用的是：A、 B、 C、 D、（）4、在某施工图中，标注有索引符号说明：A、该处另有详图，详图编号为B、该处另有详图，详图编号为C、该处另有详图，位置在图号5D、该处另有详图，详图位置在本图上，详图编号为（）5、在总平面图中，符号表示：A、该处的相对标高为62.54mmB、该处的绝对标高为62.54mmC、该处的相对标高为62.54mD、该处的绝对标高为62.54m三、简答题：（每题10分，共20分）1、什么叫平面图？2、什么叫建筑剖面图？四、应用与作图：1、用直径为R的圆弧作圆O1内切，圆O2外切的圆弧连接。

（10分）2、作踏步的三面正投影图（尺寸在图中量取，p1=q1=r1=1）(10分)3、下图为某房屋建筑平面图，请完成以下工作：（1）对定位轴线进行编号（10分）（2）请标注相应尺寸（墙体厚度为240mm，尺寸在图中量取）（15分）平面图平面图。

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

《建筑制图与识图》期末考试1.根据《建筑模数协调统一标准》的规定，我国基本模数的数值规定为（）。

A. 1000mmB.100mm(正确答案)C.200mmD.300mm2. 可能产生不均匀沉降的建筑物或门窗洞口尺寸较大时，应采用（）过梁。

A．砖砌平拱B．砖砌弧拱C．钢筋砖D．钢筋混凝土(正确答案)3.楼梯平台处的净高应不小于（）。

A.2.2mB.1.8mC.2m(正确答案)D.3m4.混凝土刚性防水屋面的防水层应采用不低于（）级的细石混凝土整体现浇。

A.C15B.C20(正确答案)C.C25D.C305. 基础按受力特点可分（）。

A．刚性基础和柔性基础(正确答案)B．刚性基础和条形基础C．柔性基础和独立基础D．独立基础和条形基础6.下列属于公共建筑的是（）。

A.住宅B.宿舍C.公寓D.办公楼(正确答案)7.一个梯段的踏步数最多不超过（）级。

A.12B.20C.18(正确答案)D.148.下列哪种建筑的屋面宜采用有组织排水（）。

A.等级较低的建筑B.积灰较多的建筑C.有腐蚀介质的工业建筑D.降雨量较大的建筑(正确答案)9.坡屋顶是指坡度在（）以上的屋顶。

A. 10%(正确答案)B.2%-3%C. 5%D.15%10.一般天沟的净宽不应小于（）。

A.250mmB.200mm(正确答案)C.300mmD.350mm11.标准砖的尺寸（单位mm）为（）。

A.240×115×53(正确答案)B. 240×115×115C. 240×180×115D. 240×115×9012.基础埋深不得过小，一般不小于（）。

A.100mmB.200mmC.300mmD.500mm(正确答案)13.散水整体面层纵向距离每隔（），做一道伸缩缝。

A.6-15mB. 5-15mC. 6-12m(正确答案)D. 4-12m14.为了防止阳台上的雨水流入室内，阳台的地面应较室内地面低（）。

《建筑制图与识图》期末试卷一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分）1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。

A、120°B、125°C、60°D、75°2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。

A、使钢筋易于同其它钢筋连接B、提高钢筋的抗拉强度C、增强钢筋的抗腐蚀能力D、增强钢筋与混凝土的粘结力3、当受力筋为（）钢筋时，其两端必须做出弯钩。

A、Ⅳ级B、Ⅲ级C、Ⅱ级D、Ⅰ级4、配筋图中的（）用粗实线绘制。

A、注写钢筋编号的圆B、钢筋C、构件轮廓D、注写钢筋编号5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。

A、混凝土结构B、砖墙结构C、钢混结构D、混合结构6、除房屋的（）外，房屋的其它图样均标注相对标高。

A、楼层结构平面布置图B、总平面图C、屋顶平面图D、基础平面图7、A0幅面图纸，其尺寸应为（）A、800×1200B、841×1189C、800×1000D、420×5948、透视投影图是根据___________绘制的。

（）A、斜投影法B、平行投影法C、中心投影法D、正投影法9、已知一直线与铅垂线垂直，则该直线为（）A、水平线B、正平线C、侧平线D、正垂线10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（）11、制图国家标准规定，汉字字宽约为字高h的（）倍。

A、2B、3C、0、7D、0、512、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。

A、一次B、两次C、三次D、四次13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。

A、正四边形B、正五边形C、正六边形D、三角形14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。

A、正立B、水平C、侧立D、其他15、圆锥体的投影为一个（），两个（）。

建筑工程制图与识图》期末试题及答案建筑工程制图与识图期末试题及答案注意事项：1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

一、填空题（每小题4分，本大题共40分）1.图板是用来铺放和固定图纸的。

板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。

2.丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。

3.三角板由45°和30°（60°）各一块组成一副，其作用是配合丁字尺画竖线和斜线。

4.分规的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段或圆弧。

5.建筑模板主要用来画各种建筑标准图例和常用符号。

6.任何物体的形状都是由点、线和面等几何元素构成的。

7.积聚性是当平面图形（或直线）与投影面垂直时，其投影积聚成一条直线（或一个点）的投影性质。

8.类似性是当平面图形（或直线）与投影面倾斜时，其投影为原形的相似形的投影性质。

9.房屋的正投影图直观性不强，但能正确反映物体的形状和大小，并且作图方便，度量性好。

10.基本形体按其表面的性质不同，可分为平面立体和曲面立体。

二、单项选择题(每小题2分，本大题共20分)1.在建筑棱柱由两个相互平行的底面和若干个侧棱面围成，相邻两侧棱面的交线称为（B）。

A。

正棱线，简称正线B。

侧棱线，简称棱线C。

左棱线，简称左线D。

右棱线，右称棱线2.图样上的尺寸包括尺寸界线、尺寸线、（B）。

A。

尺寸起止数字和尺寸字母B。

尺寸起止符号和尺寸数字C。

尺寸起止字母和尺寸线段D。

尺寸起止线段和尺寸符号3.尺寸线应用细实线绘制，应与被注（B）。

A。

高度平行B。

长度平行C。

宽度平行D。

角度平行4.棱锥由一个底面和若干个三角形侧棱面围成，且所有棱面相交于一点，称为锥顶，常记为（A）。

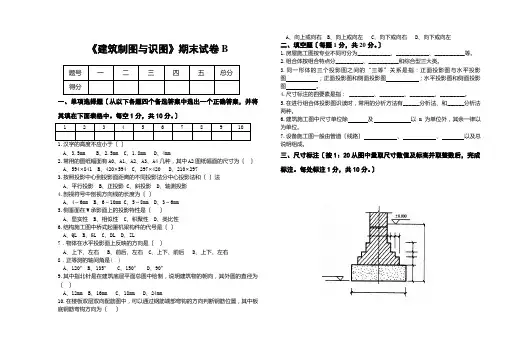

《建筑制图与识图》期末试卷B题号一二三四五总分得分一、单项选择题〔从以下各题四个备选答案中选出一个正确答案，并将其填在下面表格中。

每空1分，共10分。

〕1 2 3 4 5 6 7 8 9 101.汉字的高度不应小于〔〕A、3.5mmB、2.5mmC、1.8mmD、4mm2.常用的图纸幅面有A0、A1、A2、A3、A4几种，其中A2图纸幅面的尺寸为〔〕A、594×841B、420×594C、297×420D、210×2973.按照投影中心到投影面距离的不同投影法分中心投影法和〔〕法A、平行投影B、正投影C、斜投影D、轴测投影4.剖视符号中剖视方向线的长度为〔〕A、4～6mmB、6～10mmC、5～8mmD、3～6mm5.侧垂面在W承影面上的投影特性是〔〕A、显实性B、相似性C、积聚性D、类比性6.结构施工图中桥式起重机梁构件的代号是〔〕A、QLB、GLC、DLD、ZL7．物体在水平投影面上反映的方向是〔〕A、上下、左右B、前后、左右C、上下、前后D、上下、左右8．正等测的轴间角是( )A、120°B、135°C、150°D、90°9.其中指北针是在建筑底层平面总图中绘制，说明建筑物的朝向，其外圆的直径为〔〕A、12mmB、16mmC、18mmD、24mm10.在楼板双层双向配筋图中，可以通过钢筋端部弯钩的方向判断钢筋位置，其中板底钢筋弯钩方向为〔〕A、向上或向右B、向上或向左C、向下或向右D、向下或向左二、填空题〔每题1分，共20分。

〕1.房屋施工图按专业不同可分为____________、____________、___________等。

2.组合体按组合特点分__________、___________和综合型三大类。

3.同一形体的三个投影图之间的“三等〞关系是指：正面投影图与水平投影图；正面投影图和侧面投影图；水平投影图和侧面投影图。

一单选题 (共15题，总分值45分 )1. 下列仪器或工具中，不能用来画直线的是（）。

（3 分）A. 三角板B. 丁字尺C. 比例尺D. 曲线板2. 在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）。

（3 分）A. 导线B. 素线C. 母线D. 子线3. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是（）。

（3 分）A. 5mB. 50mC. 500mD. 5000m4. 填充不得穿越尺寸数字，不可避免时。

应该是（）。

（3 分）A. 图线断开B. 二者重合C. 省略标注D. 前述均可5. 下列哪项不属于建筑承重构件（）。

（3 分）A. 条形基础B. 框架梁C. 隔墙D. 楼板6. 建筑立面图中，不能反映的内容是（）。

（3分）A. 窗洞标高B. 层高C. 总高D. 墙面装饰7. 平面截切立体时，平面与立体的交线称为（）。

（3 分）A. 截平面B. 截立体C. 截交线D. 立体在平面上的投影8. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（）。

（3 分）A. 矩形B. 椭圆C. 圆形D. 三角形9. （）主要用来确定新建房屋的位置、朝向以及周边环境关系。

（3 分）A. 建筑平面图B. 建筑立面图C. 建筑总平面图D. 功能分区图10. 施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（）。

（3 分）A. mmB. cmC. mD. km11. 在正等轴测图中，为了使得作图更加简单，将各轴向系数简化为1，则轴向放大比例为（）。

（3 分）A. 1.22:1B. 1.41:1C. 1:1D. 2:112. 投射方向垂直于投影面时所得到的轴测图是（）。

（3 分）A. 斜二测投影B. 正轴测投影C. 斜轴测投影D. 正面投影13. 平面与曲面立体的截交线，一般情况下是一条（）。

（3 分）A. 不封闭的平面曲线B. 封闭的平面曲线C. 不封闭的平面折线D. 封闭的平面折线14. 本课程主要学习的投影方法（）。

一单选题 (共10题，总分值30分 )1. 下列哪项不属于建筑承重构件（）。

（3 分）A. 条形基础B. 框架梁C. 隔墙D. 楼板2. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（）。

（3 分）A. 矩形B. 椭圆C. 圆形D. 三角形3. （）主要用来确定新建房屋的位置、朝向以及周边环境关系。

（3 分）A. 建筑平面图B. 建筑立面图C. 建筑总平面图D. 功能分区图4. 下面关于锥状面的定义，正确的叙述是（）。

（3分）A. 一直母线沿着两条曲导线运动，且始终通过一定点而形成的曲面B. 一直母线沿着一条曲导线运动，且始终通过一定点而形成的曲面C. 一直母线沿着一曲导线和一直导线运动，且始终平行于导平面而形成的曲面D. 一直母线沿着一条曲导线和一条直导线运动，且始终平行于一导线而形成的曲面5. 投影面垂直线的正投影为（）。

（3 分）A. 汇聚为一点B. 反映实长C. 仍为一直线，但长度缩短6. 在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（）。

（3 分）A. 一般位置直线B. 投影面平行线C. 投影面垂直线7. 本课程主要学习的投影方法（）。

（3 分）A. 中心投影法B. 斜投影法C. 正投影法8. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（）。

（3 分）A. 一般位置直线B. 投影面平行线C. 投影面垂直线9. 平面与曲面立体的截交线，一般情况下是一条（）。

（3 分）A. 不封闭的平面曲线B. 封闭的平面曲线C. 不封闭的平面折线D. 封闭的平面折线10. 建筑图纸的标注一般分为几道（）。

（3 分）A. 4B. 3C. 2D. 1二判断题 (共10题，总分值30分 )11. 标高是表示建筑物各部分或各个位置相对于±0.00的高度。

期末考试试卷（一）一、填空题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每小题2分，共10分）1.图样中的汉字应写成。

2.在结构施工图中，除标高外，其余尺寸单位以______计。

3.若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面_____。

4、两正垂面的交线必为______线。

5、当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为______。

二、判断题（下列各题，请在你认为正确的题后的括号打√错误的打×。

每小题2分，共20分）1.点的水平投影和侧面投影的连线垂直OX轴。

( )2.水平投影反映实长的直线，一定是水平线。

（）3.虚线与其它图线相交应交于线段处。

（）4.投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。

（）5.垂直H面的平面，皆称为铅垂面。

（）6.投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。

（）7.图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。

（）8.绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。

（）9.尺寸线用来表示所标注尺寸的范围。

（）10.在剖面图中，为了使图形清晰，不能画任何虚线表示不可见部分。

（）三、单项选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每小题2分，共10分）1、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面B．其中之一平行于V投影面C．两条直线均平行于H投影面D．两条直线均平行于V投影面2、在正等测投影中，变形系数（即轴向伸缩系数）（）相等。

A．p，q；B．p，r；C．p，q，r；D．q，r3、已知水平、正立面投影图，正确的侧立面投影图是（）。

4、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、粗实线一般用途为（）。

A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线四、根据立体图，补全投影图中的图线。

建筑制图和识图试题(卷)与答案解析建筑制图与视图题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线。

2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面。

4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。

5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为混凝土保护层。

10、民用建筑一般由基础、墙和柱、楼板层和地坪层、楼梯、屋顶、门窗等六大部分组成。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

A) (B) (C) (D)2．建筑的耐火等级可分为(B)级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时应该是（A）。

A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）。

A、低层B、多层C、中高层D、高层5、建筑平面图中的中心线、对称一般应用（C）。

A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是(B)。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为(D)。

A、墙承重式、框架结构B、墙承重式、半框架结构C、半框架结构、框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是(B)。

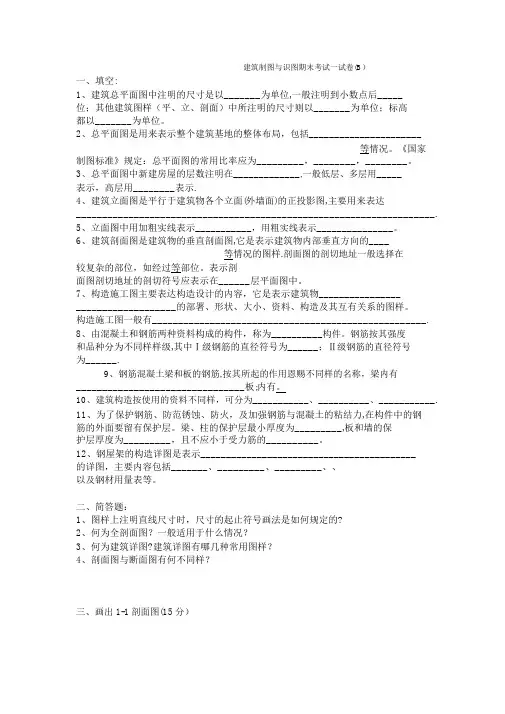

建筑制图与识图期末考试一试卷(B）一、填空:1、建筑总平面图中注明的尺寸是以_______为单位,一般注明到小数点后_____位；其他建筑图样（平、立、剖面）中所注明的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的整体布局，包括______________________等情况。

《国家制图标准》规定：总平面图的常用比率应为_________，________，________。

3、总平面图中新建房屋的层数注明在_____________,一般低层、多层用_____表示，高层用________表示.4、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达____________________________________________________________________.5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的____等情况的图样.剖面图的剖切地址一般选择在较复杂的部位，如经过等部位。

表示剖面图剖切地址的剖切符号应表示在______层平面图中。

7、构造施工图主要表达构造设计的内容，它是表示建筑物___________________________________的部署、形状、大小、资料、构造及其互有关系的图样。

构造施工图一般有____________________________________________________.8、由混凝土和钢筋两种资料构成的构件，称为__________构件。

钢筋按其强度和品种分为不同样样级,其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______.9、钢筋混凝土梁和板的钢筋,按其所起的作用恩赐不同样的名称，梁内有________________________________板;内有。

班级学号姓名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订线《建筑制图与识图》期末试卷题号一二三四五六总分得分一.单项选择题（从下列各题四个或多个备选答案中选出一个正确答案，并将其代号写在答题纸相应位置，答案选错或未选者，该题不得分。

每空1分，共15分。

）1.直线AB仅仅在W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线2.定位轴线采用( )线型。

A.细点划线B.虚线C.实线D.波浪线3.在钢筋混凝土详图中ф10@20是指配I级钢筋、( )。

A.10根、直径为20mmB.20根、直径为10mmC.直径为10mm、间距200mmD.直径为10mm、间距20mm4.正等测的轴间角是( )A、120°B、135°C、150°D、90°5.下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

6.绘制半剖视图时当对称线为水平线时，将剖视图绘在水平中心线的（）A、上方B、下方C、左方D、右方7.在土建详图中表示( )材料。

A.钢筋混凝土B.混凝土C.保温材料D.金属材料8.预埋件的代号是（）A、YB、MC、JD、W9.汉字的高度不应小于（）A、3.5mmB、2.5mmC、1.8mmD、4mm10.标高符号“小三角形”的高约为（）A、2mmB、3mmC、4mmD、5mm11.指北针符号中，箭头尾部的宽度正确的是（）A、1mmB、2mmC、3mmD、5mm12.标高的单位是（）A、cmB、mC、mmD、km13.在A号轴线之后附加的第二根轴线时，正确的是（）A、A/2B、2/AC、B/2D、2/B14.剖切位置线的长度为（）A、4～6mmB、6～10mmC、5～8mmD、3～6mm15.镜像投影法属于______A、平行投影B、正投影C、斜投影D、轴测投影二、填空题（每小题1分，共10分。

建筑工程制图与识图期末考试试卷（100分钟）（室内设计专业）班级：姓名：一、单项选择题（每题1分，共10题，总分10分）1、建筑产品标准化，尺寸上应模数协调，基本模数M为（）毫米。

A．30 B．50 C．100 D．2002．已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面3．粗实线一般用途为（）A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线4．尺寸线用来表示（）A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（）A．房屋的总体布局 B．房屋的内外形状C. 房屋内部的平面布局 D．房屋承重构件的布置6. 假想用一水平面作剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图7．建筑剖视图的剖切位置一般选取在（）A、无固定位置B、内部结构和构造比较复杂或有代表性的部位C、沿横向定位轴线D、沿竖向定位轴线8．结构施工图包括（）等。

A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图9．已知主、俯视图，正确的左视图是( )。

10．已知主、俯视图，正确的左视图是( )二、多项选择题（在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。

错选、多选、少选均不得分。

每小题 2分，共10分）1．建筑施工图中，尺寸的组成除尺寸线外，还包括（）A．尺寸界线； B．尺寸数字； C．尺寸起止符； D．尺寸箭头； E．尺寸单位2．表达工程物体除基本视图以外，还有（）A．主视图； B．底视图； C．辅助视图； D．镜像视图； E．右侧视图3．建筑剖面图上，用粗线型画出的包括（）A．楼层面； B．地坪面； C．可见轮廓线； D．门窗洞； E．剖到的墙身4．建筑施工图表达的内容包括（）A．承重构件的布置；B．外部造型； C．内部布置；D．细部构造及装修 E．构件安装5．一套房屋建筑工程图纸，根据其内容和作用不同，可分为（）。

《建筑制图与识图》期末试题一、填空题(本大题共10小题，每小题1.5分，共30分)1.按照“国标”规定，建筑平面图中定位轴线用线表示，轴线编号圆圈用绘制，直径一般为，轴线编号在水平方向用，垂直方向用大写英文字母。

2.标高符号的“小三角形”的高约为 mm，标高的单位是。

3.指北针符号中，指北针的圆直径大小为 mm，指北针尾部的宽度为mm。

4.在建筑立面图中，建筑物的外轮廓线用线表示，室外地坪线用线表示。

5.图纸中的尺寸标注，由、、和尺寸数字组成。

6.采用1：300的比例绘制施工图，当建筑物实际尺寸为15m时，反映在图上的尺寸为 mm。

7.无论比例是放大或缩小，尺寸数字均应按注写。

8.常用构件代号中，“TL”表示，“YT”表示。

9.我国规定将作为绝对标高的零点，一般将作为建筑物相对标高的零点。

10.用1∶100绘制的建筑平面图中，某窗实际宽窗为1500mm，则该窗宽的尺寸数字应标注为。

二、单项选择题(本大题共15小题，每小题2分，共30分)1．某图纸幅面大小为420mm×594mm，则该图纸代号为________。

A．A1 B．A2 C．A3 D．A42．画剖面图时，当形体内部结构层次较多，用一个剖切平面无法将形体需表达的内部构造表达清楚时，可用________。

A．全剖面图 B．半剖面图C．阶梯剖面图 D．局部剖面图3．需用直径为14mm粗实线绘制的符号是________。

A．定位轴线 B．指北针 C．索引符号 D．详图符号4．建筑平面图的外部尺寸一般标注三道，中间一道尺寸是指________。

A．总尺寸，即建筑物的总长度和总宽度B．定位尺寸，即轴线间的尺寸，也就是房屋的开间或进深尺寸C．细部尺寸，即建筑物构配件的详细尺寸，如门窗洞口及中间墙的尺寸 D．室内门窗洞、墙厚、柱、固定设备等的大小、位置及墙、柱与轴线之间的尺寸等5．作为施工时放灰线、开挖基坑、砌筑基础依据的施工图是________。

江苏农林职业技术学院2010/2011 学年第一学期《建筑制图与识图》期末考试试卷A班级学号姓名得分一、单项选择题（每题只有一项最符合题意，每题 2分，共 20 分）1．图纸的会签栏一般在（）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）A、400B、2000C、10000D、2003．建筑立面图中，不能反映的内容是( ) A. 窗洞标高 B. 层高 C. 总高 D.墙面装饰4．下列仪器或工具中，不能用来画线的是（）A、三角板B、丁字尺C、比例尺D、曲线板5．基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过_______________反映出来。

( ) A. 基础平面图 B. 基础剖面图C. 基础详图 D.总平面图6．钢筋混凝土梁中箍筋主要承受梁内的______。

（）Ａ.压应力Ｂ.拉应力C.拉应力+压应力D.剪应力7．画基础平面图时，基础墙的轮廓线应画成________。

（）A. 加粗实线B. 粗实线 C. 中实线 D.细线8．于图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小（）A、10mmB、12mmC、8mmD、7~10mm9．已知点B坐标为（3，5，7），其中“3”表示B点到( )的距离。

A、H面B、W面C、V面D、原点10．以下是用中心投影法形成的图形是（）A、轴测图B、镜像投影图C、平面图D、透视图二、填空题（每空1分，共 20 分）1、三视图的三等关系是、和。

2、房屋的建造施工图一般包括施工图、施工图、施工图和施工图。

3、工程上常用投影法分为两类：中心投影法和，后者又分为和斜投影法两种。

4、尺寸标注由、、起止符号和尺寸数字组成。

5、等高线是用标高投影的原理绘制的________。

6、图样中的汉字应写成________。

7、特定方向的平行光线称为________。
