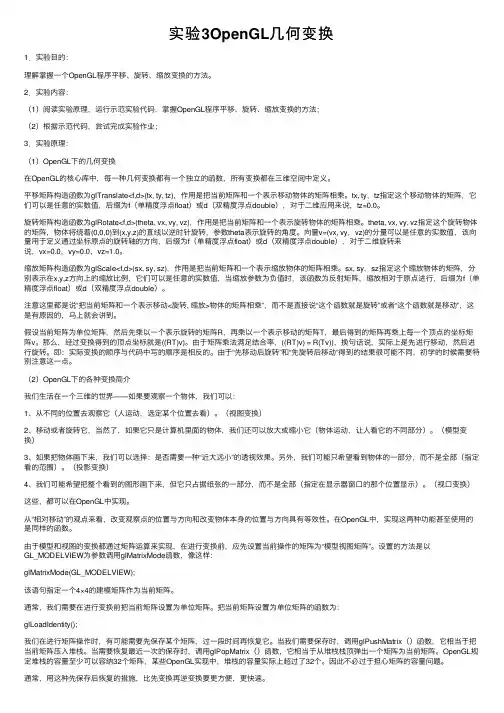

实验3OpenGL⼏何变换1．实验⽬的：理解掌握⼀个OpenGL程序平移、旋转、缩放变换的⽅法。

2．实验内容：（1）阅读实验原理，运⾏⽰范实验代码，掌握OpenGL程序平移、旋转、缩放变换的⽅法；（2）根据⽰范代码，尝试完成实验作业；3．实验原理：（1）OpenGL下的⼏何变换在OpenGL的核⼼库中，每⼀种⼏何变换都有⼀个独⽴的函数，所有变换都在三维空间中定义。

平移矩阵构造函数为glTranslate<f,d>(tx, ty, tz)，作⽤是把当前矩阵和⼀个表⽰移动物体的矩阵相乘。

tx, ty，tz指定这个移动物体的矩阵，它们可以是任意的实数值，后缀为f（单精度浮点float）或d（双精度浮点double），对于⼆维应⽤来说，tz=0.0。

旋转矩阵构造函数为glRotate<f,d>(theta, vx, vy, vz)，作⽤是把当前矩阵和⼀个表⽰旋转物体的矩阵相乘。

theta, vx, vy, vz指定这个旋转物体的矩阵，物体将绕着(0,0,0)到(x,y,z)的直线以逆时针旋转，参数theta表⽰旋转的⾓度。

向量v=(vx, vy，vz)的分量可以是任意的实数值，该向量⽤于定义通过坐标原点的旋转轴的⽅向，后缀为f（单精度浮点float）或d（双精度浮点double），对于⼆维旋转来说，vx=0.0，vy=0.0，vz=1.0。

缩放矩阵构造函数为glScale<f,d>(sx, sy, sz)，作⽤是把当前矩阵和⼀个表⽰缩放物体的矩阵相乘。

sx, sy，sz指定这个缩放物体的矩阵，分别表⽰在x,y,z⽅向上的缩放⽐例，它们可以是任意的实数值，当缩放参数为负值时，该函数为反射矩阵，缩放相对于原点进⾏，后缀为f（单精度浮点float）或d（双精度浮点double）。

注意这⾥都是说“把当前矩阵和⼀个表⽰移动<旋转, 缩放>物体的矩阵相乘”，⽽不是直接说“这个函数就是旋转”或者“这个函数就是移动”，这是有原因的，马上就会讲到。

实验报告几何变换实验实验报告：几何变换实验引言：几何变换是计算机图形学中的重要概念，它可以改变图像的形状、位置和大小。

在本次实验中，我们将通过对几何变换的实际操作，深入了解几何变换的原理和应用。

一、实验目的本次实验的主要目的是探究几何变换在图像处理中的应用，具体包括平移、旋转、缩放和翻转等几何变换操作。

通过实际操作和观察，我们将了解几何变换对图像的影响，并学习如何使用计算机编程实现这些变换。

二、实验材料和方法1. 实验材料：- 一台计算机- 图像处理软件（如Photoshop、GIMP等）- 编程软件（如Python、MATLAB等）2. 实验方法：- 步骤一：选择一张图片作为实验对象，并导入到图像处理软件中。

- 步骤二：使用图像处理软件进行平移操作，观察图像的位置变化。

- 步骤三：使用图像处理软件进行旋转操作，观察图像的旋转效果。

- 步骤四：使用图像处理软件进行缩放操作，观察图像的大小变化。

- 步骤五：使用图像处理软件进行翻转操作，观察图像的翻转效果。

- 步骤六：使用编程软件编写程序，实现上述几何变换操作，并观察结果。

三、实验结果与分析1. 平移操作：在实验中，我们发现通过平移操作，可以将图像在水平和垂直方向上进行移动。

通过调整平移的距离和方向，我们可以改变图像在画布上的位置。

这种操作常用于图像的对齐和拼接等应用中。

2. 旋转操作：旋转操作可以改变图像的角度和方向。

通过调整旋转的角度和中心点，我们可以使图像以不同的角度进行旋转。

这种操作常用于图像的矫正、仿射变换等应用中。

3. 缩放操作：缩放操作可以改变图像的大小。

通过调整缩放的比例，我们可以使图像变得更大或更小。

这种操作常用于图像的放大、缩小、裁剪等应用中。

4. 翻转操作：翻转操作可以改变图像的方向。

通过水平或垂直翻转，我们可以使图像在左右或上下方向发生镜像反转。

这种操作常用于图像的镜像处理、对称效果等应用中。

四、实验总结通过本次实验，我们深入了解了几何变换在图像处理中的应用。

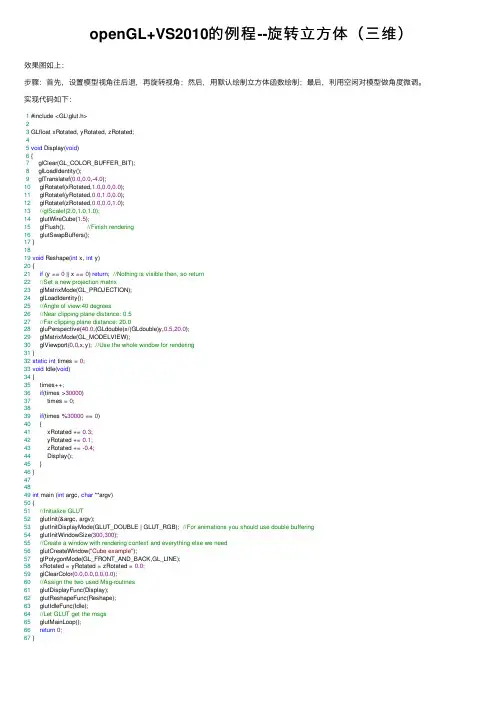

openGL+VS2010的例程--旋转⽴⽅体（三维）效果图如上：步骤：⾸先，设置模型视⾓往后退，再旋转视⾓；然后，⽤默认绘制⽴⽅体函数绘制；最后，利⽤空闲对模型做⾓度微调。

实现代码如下：1 #include <GL\glut.h>23 GLfloat xRotated, yRotated, zRotated;45void Display(void)6 {7 glClear(GL_COLOR_BUFFER_BIT);8 glLoadIdentity();9 glTranslatef(0.0,0.0,-4.0);10 glRotatef(xRotated,1.0,0.0,0.0);11 glRotatef(yRotated,0.0,1.0,0.0);12 glRotatef(zRotated,0.0,0.0,1.0);13//glScalef(2.0,1.0,1.0);14 glutWireCube(1.5);15 glFlush(); //Finish rendering16 glutSwapBuffers();17 }1819void Reshape(int x, int y)20 {21if (y == 0 || x == 0) return; //Nothing is visible then, so return22//Set a new projection matrix23 glMatrixMode(GL_PROJECTION);24 glLoadIdentity();25//Angle of view:40 degrees26//Near clipping plane distance: 0.527//Far clipping plane distance: 20.028 gluPerspective(40.0,(GLdouble)x/(GLdouble)y,0.5,20.0);29 glMatrixMode(GL_MODELVIEW);30 glViewport(0,0,x,y); //Use the whole window for rendering31 }32static int times = 0;33void Idle(void)34 {35 times++;36if(times >30000)37 times = 0;3839if(times %30000 == 0)40 {41 xRotated += 0.3;42 yRotated += 0.1;43 zRotated += -0.4;44 Display();45 }46 }474849int main (int argc, char **argv)50 {51//Initialize GLUT52 glutInit(&argc, argv);53 glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB); //For animations you should use double buffering54 glutInitWindowSize(300,300);55//Create a window with rendering context and everything else we need56 glutCreateWindow("Cube example");57 glPolygonMode(GL_FRONT_AND_BACK,GL_LINE);58 xRotated = yRotated = zRotated = 0.0;59 glClearColor(0.0,0.0,0.0,0.0);60//Assign the two used Msg-routines61 glutDisplayFunc(Display);62 glutReshapeFunc(Reshape);63 glutIdleFunc(Idle);64//Let GLUT get the msgs65 glutMainLoop();66return0;67 }。

课程设计(综合实验)报告=实验名称 OpenGL基本图元绘制实验课程名称计算机图形学||专业班级：计算机11K1学生姓名：王粲学号：111909010118成绩：指导教师：姜丽梅实验日期：2014.4.20实验一、OpenGL基本图元绘制实验一、实验目的及要求1．掌握计算机图形学及交互式计算机图形学的定义，了解OpenGL的功能及工作流程，掌握基于OpenGL Glut库的程序框架。

2．掌握基本的二维线画图元的绘制算法及属性，掌握OpenGL基本图元的绘制。

3．理解二维、三维图形的绘制流程，掌握二维图形和三维图形的图形变换。

4．了解形体的真实感表示的内容，包括消隐技术、简单光照明模型、多边形的明暗绘制技术以及纹理映射技术。

5．要求使用OpenGL及GLUT库在Visual C++环境下编写图形绘制程序实现基本图元绘制。

6．要求对绘制的简单场景综合利用几何变换或gluLookAt函数实现交互式三维观察程序。

二、实验内容在两个具有不同属性的窗口中分别显示一个旋转的三角形来演示单缓存和双缓存，在旋转过程中不断改变图形的颜色，利用鼠标或菜单可终止/启动图形旋转。

明确程序包括哪些函数，各个函数的功能以及整个流程，从而为进一步做综合性的图形绘制实验奠定基础。

三、所用仪器、设备Windows XP系统，Visual C++，OpenGL及GLUT库四、实验方法与步骤先配置环境，把相关文件放到相应的文件夹C:\Program Files\Microsoft Visual Studio\VC98\Include\GLC:\WINDOWS\system32C:\Program Files\Microsoft Visual Studio\VC98\Lib再通过VC++进行编译五、程序代码#include <gl/glut.h>#include <stdlib.h>#include < stdio.h >#include <math.h>#define DEG_TO_RAD 0.017453static GLfloat theta = 0.0;GLfloat r = 1.0; //设置正方形的初始颜色GLfloat g = 0.0;GLfloat b = 0.0;int singleb,doubleb;void display(void){ glClear(GL_COLOR_BUFFER_BIT); //正方形颜色渐变glColor3f(r, g,b);r = r - 0.002;g = g + 0.002;b = b + 0.001;if(r < 0.001){ r = 1.0;g = 0.0;b = 0.0; }glBegin(GL_POLYGON);glVertex2f(cos(DEG_TO_RAD*theta), sin(DEG_TO_RAD*theta));glVertex2f(cos(DEG_TO_RAD*(theta+90)),sin(DEG_TO_RAD*(theta+90)));glVertex2f(cos(DEG_TO_RAD*(theta+180)),sin(DEG_TO_RAD*(theta+180)));glVertex2f(cos(DEG_TO_RAD*(theta+270)), sin(DEG_TO_RAD*(theta+270)));glEnd();glutSwapBuffers();}void spinDisplay (void) //正方形转动弧度设置{theta = theta +0.1;if (theta > 360.0)theta = theta - 360.0;glutSetWindow(singleb);glutPostWindowRedisplay(singleb);glutSetWindow(doubleb);glutPostWindowRedisplay(doubleb);}void spinDisplay1(void){glutPostRedisplay();}void myReshape(int w, int h){glViewport(0, 0, w, h); //指定平面上一个矩形裁剪区域，glMatrixMode(GL_PROJECTION);glLoadIdentity();if (w <= h)gluOrtho2D(-1.,1.,-1.*(GLfloat)h/(GLfloat)w,1.*(GLfloat)h/(GLfloat)w);elsegluOrtho2D(-1.*(GLfloat)w/(GLfloat)h, 1.*(GLfloat)w/(GLfloat)h, -1., 1.);}void mouse(int button,int state,int x,int y) //鼠标定义{ switch(button){case GLUT_LEFT_BUTTON:if(state == GLUT_DOWN ){ glutIdleFunc(spinDisplay1);}break;case GLUT_RIGHT_BUTTON:if(state == GLUT_DOWN)glutIdleFunc(spinDisplay);break;default:break;}}void main(int argc, char** argv) //主函数{glutInit(&argc,argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);glutInitWindowPosition(100, 100);glutInitWindowSize(500, 500);singleb=glutCreateWindow("spinning square"); glClearColor(1.0, 1.0, 0.0, 0.1);glutDisplayFunc(display);glutReshapeFunc(myReshape);glutIdleFunc(spinDisplay);glutMouseFunc(mouse);glutInit(&argc,argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);glutInitWindowPosition(600, 100);glutInitWindowSize(500, 500);doubleb=glutCreateWindow("spinning square"); glClearColor(1.0, 1.0, 0.0, 0.1);glutDisplayFunc(display);glutReshapeFunc(myReshape);glutIdleFunc(spinDisplay);glutMouseFunc(mouse);glutMainLoop();}六、实验结果实验二、OpenGL三维观察综合实验一、目的与要求7．掌握计算机图形学及交互式计算机图形学的定义，了解OpenGL的功能及工作流程，掌握基于OpenGL Glut库的程序框架。

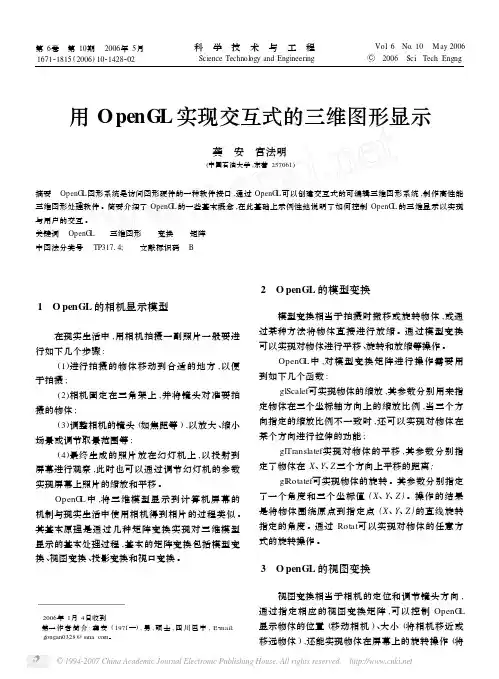

第6卷　第10期　2006年5月167121815(2006)1021428202　科　学　技　术　与　工　程Science Technol ogy and Engineering　Vol .6　No .10　M ay 2006Ζ　2006　Sci .Tech .Engng .用OpenG L 实现交互式的三维图形显示龚　安　宫法明(中国石油大学,东营257061)摘要　OpenG L 图形系统是访问图形硬件的一种软件接口,通过OpenG L 可以创建交互式的可编辑三维图形系统,制作高性能三维图形处理软件。
