实验报告
学生姓名：学号：专业班级：
实验类型：□验证□综合□设计□创新实验日期：2018.11 实验成绩：
一、实验名称
实验三着色器编程
二、实验内容
1.利用OpenGL的顶点数组对象、顶点缓冲对象和索引缓冲对象组织图元数据，设
置图元属性，进行核心模式的图元渲染。
2.编写顶点着色器、片段着色器代码，进行代码的编译和链接形成着色器程序，采
用核心模式绘制OpenGL几何图元。
3.采用文件形式保存着色器代码，编写着色器类，在着色器类中实现着色器代码的
加载、编译和链接。
三、实验目的
1.掌握顶点数组对象、顶点缓冲对象和索引缓冲对象的创建、数据缓存、属性设置
和绑定方法。
2.掌握顶点着色器和片段着色器的定义、代码加载、程序编译方法，着色器程序的
定义、链接和使用方法。
3.掌握如何采用面向对象方法封装着色器的代码加载、程序编译方法和链接方法。
四、实验步骤
1.新建项目OPengl02,在项目下添加opengl0
2.cpp文件和glad.c文件；
2.在opengl02.cpp文件中，添加代码：
（1）定义几何图元的顶点数据和索引数据
GLfloat vertices[] = {
0.5f, 0.5f, 0.0f, // Top Right
0.5f, -0.5f, 0.0f, // Bottom Right
-0.5f, -0.5f, 0.0f, // Bottom Left
-0.5f, 0.5f, 0.0f // Top Left
};
GLuint indices[] = { // Note that we start from 0!
0, 1, 3, // First Triangle
1, 2, 3 // Second Triangle
};
（2）创建顶点数组对象、顶点缓冲对象和索引缓冲对象，绑定相关对象，缓存数据、设置顶点属性。
GLuint VBO, VAO, EBO;
glGenVertexArrays(1, &VAO);
glGenBuffers(1, &VBO);
glGenBuffers(1, &EBO);
// Bind the Vertex Array Object first, then bind and set vertex buffer(s) and attribute pointer(s).
glBindVertexArray(VAO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(GLfloat), (GLvoid*)0);
glEnableVertexAttribArray(0);
glBindBuffer(GL_ARRAY_BUFFER, 0);
// Note that this is allowed, the call to glVertexAttribPointer registered VBO as the
currently bound vertex buffer object so afterwards we can safely unbind
glBindVertexArray(0);
// Unbind VAO (it's always a good thing to unbind any buffer/array to prevent strange bugs), remember: do NOT unbind the EBO, keep it bound to this VAO
（3）编写顶点着色器、片段着色器代码。
const GLchar* vertexShaderSource = "#version 330 core\n"
"layout (location = 0) in vec3 position;\n"
"void main()\n"
"{\n"
"gl_Position = vec4(position.x, position.y, position.z, 1.0);\n"
"}\0";
const GLchar* fragmentShaderSource = "#version 330 core\n"
"out vec4 color;\n"
"void main()\n"
"{\n"
"color = vec4(1.0f, 0.5f, 0.2f, 1.0f);\n"
"}\n\0";
（4）加载着色器代码，进行代码的编译和链接形成着色器程序
// Build and compile our shader program
// Vertex shader
GLuint vertexShader = glCreateShader(GL_VERTEX_SHADER);
glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
glCompileShader(vertexShader);
// Check for compile time errors
GLint success;
GLchar infoLog[512];
glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);
if (!success)
{
glGetShaderInfoLog(vertexShader, 512, NULL, infoLog);
std::cout << "ERROR::SHADER::VERTEX::COMPILATION_FAILED\n" << infoLog << std::endl;
}
// Fragment shader
GLuint fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL);
glCompileShader(fragmentShader);
// Check for compile time errors
glGetShaderiv(fragmentShader, GL_COMPILE_STATUS, &success);
if (!success)
{
glGetShaderInfoLog(fragmentShader, 512, NULL, infoLog);
std::cout << "ERROR::SHADER::FRAGMENT::COMPILATION_FAILED\n" << infoLog << std::endl;
}
// Link shaders
GLuint shaderProgram = glCreateProgram();
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);
// Check for linking errors
glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
if (!success) {
glGetProgramInfoLog(shaderProgram, 512, NULL, infoLog);
std::cout << "ERROR::SHADER::PROGRAM::LINKING_FAILED\n" << infoLog << std::endl;
}
glDeleteShader(vertexShader);
glDeleteShader(fragmentShader);
（5）采用核心模式绘制 OpenGL 几何图元
loadShader();
setupRC();
while (!glfwWindowShouldClose(window)) {
processInput(window);
glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT);
glUseProgram(shaderProgram);
glBindVertexArray(VAO);
//glDrawArrays(GL_TRIANGLES, 0, 6);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
glfwSwapBuffers(window);
glfwPollEvents();
}
（6）定义着色器类。
#ifndef SHADER_H
#define SHADER_H
#include
class Shader
{
public:
Shader(const GLchar* vertexPath, const GLchar* fragmentPath);
void use();
GLuint program;
};
#endif
3.编译运行
五、实验结果
（1）目录结构
（2）实验结果
六、实验体会
1.本次实验是学习OPenGL的着色器编程，通过实验我对VAO、VBO、EBO这些看上去
相近的东西有了更深的了解，熟悉了他们的用途，并且知道它们的作用和绑定方法。也深刻体会到了核心模式和立即模式的区别。
2.在实验过程中，比较难理解的是VAO，VBO的绑定顺序，而且要特别心细。前两次没有成功就是因为把VAO和VBO的顺序写反了。
实验一金属箔式应变片性能—单臂电桥 1、实验目的了解金属箔式应变片，单臂单桥的工作原理和工作情况。 2、实验方法在CSY－998传感器实验仪上验证应变片单臂单桥的工作原理 3、实验仪器CSY－998传感器实验仪 4、实验操作方法 所需单元及部件：直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、F/V表、主、副电源。 旋钮初始位置：直流稳压电源打倒±2V档，F/V表打到2V档，差动放大增益最大。 实验步骤： （1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片。 （2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。 (3)根据图１接线R1、R2、R3为电桥单元的固定电阻。R4为应变片；将稳压电源的切换开关置±4V 档，F／V表置20V档。开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，等待数分钟后将F／V表置2V档，再调电桥W1（慢慢地调），使F／V表显示为零。 (4) 将测微头转动到10㎜刻度附近，安装到双平行梁的右端即自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使V/F表显示值最小，再旋动测微头，使V/F表显示为零（细调零），这时的测微头刻度为零位的相应刻度。 (5) 往下或往上旋动测微头，使梁的自由端产生位移记下V/F表显示的值，每旋动测微头一周即 压值的相应变化。
实验报告 （理工类） 课程名称: 机器人创新实验 课程代码: 6003199 学院(直属系): 机械学院机械设计制造系 年级/专业/班: 2010级机制3班 学生姓名: 学号: 实验总成绩: 任课教师: 李炜 开课学院: 机械工程与自动化学院 实验中心名称: 机械工程基础实验中心
一、设计题目 工业机器人设计及仿真分析 二、成员分工：（5分） 三、设计方案：（整个系统工作原理和设计）（20分） 1、功能分析 工业机器人由操作机（机械本体）、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备。特别适合于多品种、变批量的柔性生产。它对稳定、提高产品质量，提高生产效率，改善劳动条件和产品的快速更新换代起着十分重要的作用。机器人技术是综合了计算机、控制论、机构学、信息和传感技术、人工智能、仿生学等多学科而形成的高新技术，是当代研究十分活跃，应用日益广泛的领域。机器人应用情况，是一个国家工业自动化水平的重要标志。机器人并不是在简单意义上代替人工的劳动，而是综合了人的特长和机器特长的一种拟人的电子机械装置，既有人对环境状态的快速反应和分析判断能力，又有机器可长时间持续工作、精确度高、抗恶劣环境的能力，从某种意义上说它也是机器的进化过程产物，它是工业以及非产业界的重要生产和服务性设备，也是先进制造技术领域不可缺少的自动化设备。 本次我们小组所设计的工业机器人主要用来完成以下任务： （1）、完成工业生产上主要焊接任务； （2）、能够在上产中完成油漆、染料等喷涂工作； （3）、完成加工工件的夹持、送料与转位任务； （5）、对复杂的曲线曲面类零件加工；（机械手式数控加工机床，如英国DELCAM公司所提供的风力发电机叶片加工方案，起辅助软体为powermill，本身为DELCAM公司出品）
机 械 工 程 测 试 实 验 报 告 学 院： 机电工程学院 系 专业班级： 机制122 学生姓名： 黄余林 龙杰 李刚 孙龙宇 朱国帅 实验日期： 备，
目录 实验一箔式应变片性能—单臂电桥??????????????????????????????????????????????????????????????????????1 1 .1 实验目的????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 2 实验原理????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 3 实验原理????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 4 实验步骤????????????????????????????????????????????????????????????????????????????????????????????????????????1 1. 5 注意事项????????????????????????????????????????????????????????????????????????????????????????????????????????3 1. 6试验数据?????????????????????????????????????????????????????????????????????????????????????????????????????????3
实验一：基本图形生成算法演示 一、实验目的与要求 了解OpenGL图形软件包绘制图形的基本过程及其程序框架，并在已有的程序框架中添加代码实现直线和圆的生成算法，演示直线和圆的生成过程，从而加深对直线和圆等基本图形生成算法的理解。 二、实验内容 实验要求：(1)理解glut程序框架 (2)理解窗口到视区的变换 (3)理解OpenGL实现动画的原理 (4)添加代码实现中点Bresenham算法画直线 (5)添加代码实现改进Bresenham算法画直线 (6)添加代码实现圆的绘制（可以适当对框架坐标系进行修改） 实验操作和步骤：本次实验主要的目的是为了掌握基本画线和画圆算法，对于书上给出的代码，要求通过本次试验来具体的实现。由于实验已经给出大体的框架，所以只需要按照书上的算法思想来设计具体实现代码，对于直线DDA算法，中点Bresenham算法及其改进算法，以及Bresenham画圆算法都有进一步的体会。DDA算法是对每一步都要进行增量处理，然后取整，绘制，而Bresenham通过判断误差函数和求取递推公式来实现。特别是对于整数的选择取舍，以及代码的流程和循环的控制有一个深入的了解。同时也熟练运用OpenGL基本的绘图函数。 三、实验结果 1-1. DDA算法画直线。 图1-1-1 ，显示每次DDA算法画线的坐标结果（如上）。
图1-1-2.显示DDA算法画圆过程及截图 1-2. 中点Bresenham算法画直线 1-2-1利用中点Bresenham算法画直线的各点坐标如上： 1-2-2．中点Bresenham画线算法画线过程截图
1-3. 利用改进的Bresenham画线算法来画图 1-3-1.利用改进的Bresenham算法来画图各点坐标如上： 1-3-2.利用改进的Bresenham算法画直线图形如上 1-4.利用Bresenham画圆算法来作图
佛山职业技术学院 实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试 专业电气自动化技术 班级08152 姓名陈红杰‘’‘’‘’‘’‘’‘’‘’‘ 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级08152学号31 姓名陈红杰时间2009-2010第二学期项目名称霍尔传感器电路制作与 指导老师张教雄谢应然调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
实验开始，每组会得到分发的元件，我先由霍尔传感器的电路原理图开始分析，将每个元件插放好位置，这点很重要，如果出了问题那么会使电路不能正常工作，严重的还有可能导致电路元件受损而无法恢复。所以我先由霍尔传感器的电路原理图开始着手，分析清楚每个元件的指定位置，插放好了之后再由焊接，最后要把多余的脚剪掉。 整个电路的元件除了THS119是长脚直插式元件之外，其余的元件均为低位直插或者贴板直插。 焊接的过程中，所需要注意的事情就是不能出现虚焊脱焊或者更严重的烙铁烫坏元件的表壳封装损坏印制电路板等。这些都是在焊接的整个过程中要注意的事情。 比如，焊接三端稳压管7812时，要考虑到电路板的外壳封装和三端稳压管7812的散热问题，如果直插焊接的话那么就会放不进塑料外壳里，还有直插没有折引脚的话对三端稳压管7812的散热影响很大。综合这些因素再去插放焊接元件，效果会好很多。 又比如，焊接THS119的时，原本PCB板在设计的时已经排好版了，就是在TL082的背面插放THS119。这样的设计很巧妙，能够保证每一个THS119插进去焊接完了之后都能很好地与塑料外壳严密配合安放进去。因为这是利用了IC引脚与PCB板的间距来实现定距离的，绝不会给焊接带来任何麻烦。 最后，顺便提及一下，在保证能将每一个元件正确地焊接在印制电路板上的前提条件下要尽量将元件插放焊接得美观。 五、实验心得体会 （1）首先，从整个霍尔传感器来看，设计的电路的合理性，元件的选用，还有焊接的制作工艺是保证整个电路能正常工作前提。 （2）在学习电子电路的过程中，急需有一个过度期，焊接霍尔传感器电路的过程当中就会得到一个这样的练习。 （3）简单的说就是，拿到一张电路原理图未必做得出一个比较好的产品，这里需要对整个电路设计的元件参数的考虑和排版，元件插放等等。只有将这些问题逐一解决了，才能做好一个电路，也只有这样才能做好一个产品。 （4）霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。 六、实验收获 从拿到第一个元件开始，我仍然没有太多的收获，直到开始分析整个电路原理图的时候才慢慢开始了解到一些确实精巧的设计，可以说是独具匠心，到整个霍尔传感器电路完成之后才算是明白了一二。 在此，我具体地说说。首先，为什么不用一个普通的稳压管替代Z2这个精密稳压集成电路TL431呢？我查阅相关资料知道它的温度范围宽能在 区间工作。将其的R、C脚并焊再串上一个电阻来等效代替电
传感器实训心得体会 篇一：传感器实训心得 实训报告 学了一学期的传感器实训心得体会)传感器，在最后期末的时候我们也参加了传感器这一学科的实训，收获还是颇多。 在做测试技术的实验前,我以为不会难做,就像以前做物理实验一样,做完实验,然后两下子就将实验报告做完.直到做完测试实验后,才知道其实并不容易做,但学到的知识与难度成正比,使我们受益匪浅.做实验时,最重要的是一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,这样,也会有事半功倍的效果。 实验就是使我们加深理解所学基础知识，掌握各类典型传感器、记录仪器的基本原理和适用范围;具有测试系统的选择及应用能力;具有实验数据处理和误差分析能力;得到基本实验技能的训练与分析能力的训练，使我们初步掌握测试技术的基本方法，具有初步独立进行机械工程测试的能力，对各门知识得到融会贯通的认识和掌握，加深对理论知识的理解。更重要的是能够提高我们的动手能力。 这次实习的却让我加深了对各种传感器的了解和它们各自的原理，而且还培养我们分析和解决实际问题的能力。 在做实验的时候，连接电路是必须有的程序，也是最重要的，而连接电路时最重要的就是细心。我们俩最开始做实验的时候，并没有多注意，还是比较细心，但当我们把电路连接好通电后发现我们并不能得到数据，不管怎么调节都不对，后来才知道是我们电路连接错了，然
后我们心里也难免有点失落，因为毕竟是辛辛苦苦连了这么久的电路居然是错了，最后我们就只有在认真检查一次，看错啊你处在哪里。有了这次的经验下次就更加细心了。以上就是我们组两人对这次实训最大的感触，下次实训虽然不是一样的学科，但实验中的经验和感受或许会有相似的，我们会将这次的经验用到下次，经验不断积累就是我们实训最大的收获。 篇二：传感器实训报告 上海第二工业大学 传感器与测试技术技能实习 专业：机械电子工程 班级：10机工A2 姓名： 学号： 指导老师：杨淑珍 日期：2013年6月24日~7月7日 项目五：转子台转速测量及振动监控系统。 （一）内容 设计一个转子台的振动检测系统，能实时测量转子台工作时的振动信号（振幅）并实时显示转速，当振幅超过规定值时，报警。具体要求： 1.能测量振动信号并显示波形，若振动超过限值，报警（软硬件报警）； 2.能测量并显示转子的转速； 3.限值均由用户可设定（最好以对话框方式设置，软件重新打开后，能记住上次的设置结果）；

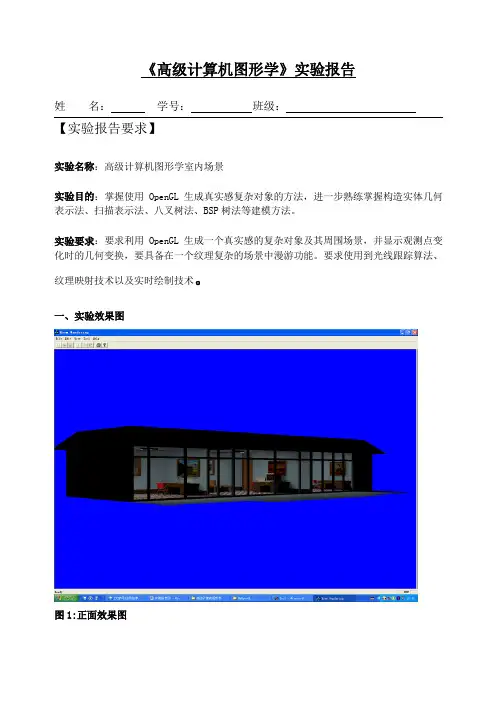

《高级计算机图形学》实验报告 姓名：学号：班级： 【实验报告要求】 实验名称：高级计算机图形学室内场景 实验目的：掌握使用OpenGL生成真实感复杂对象的方法，进一步熟练掌握构造实体几何表示法、扫描表示法、八叉树法、BSP树法等建模方法。 实验要求：要求利用OpenGL生成一个真实感的复杂对象及其周围场景，并显示观测点变化时的几何变换，要具备在一个纹理复杂的场景中漫游功能。要求使用到光线跟踪算法、 纹理映射技术以及实时绘制技术。 一、实验效果图 图1:正面效果图
