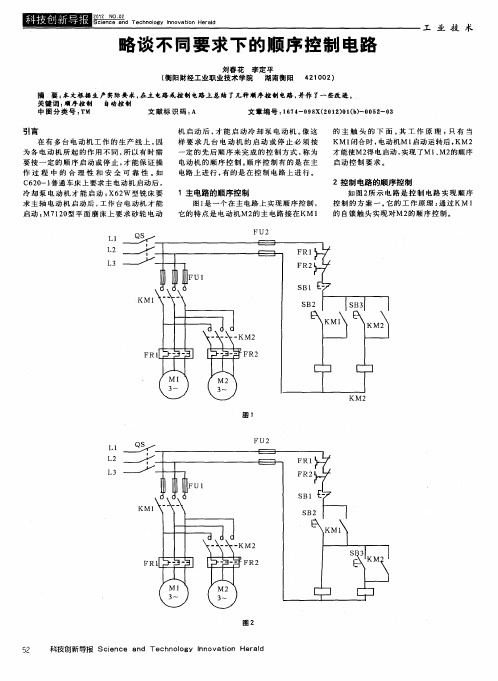

两台电动机顺序停止控制电路原理图
电路分析如下：
启动：
1、按控制按钮SB2 或SB4 可以分别使接触器KM1或KM 2 线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。
2、接触器K M1、KM2的辅助动合接点同时闭合电路自锁。
停止：
1、按控制按钮SB3 按纽，接触器KM2线圈失电，电机M2停止运行。
2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2动合辅助触点与SB1的动合触点并联在一起并呈闭合状态，所以按钮SB1 不起作用。
只由当接触器KM2释放之后，KM2 的动合辅助触点断开，按钮SB1才起作用。
保护方法：
1、电动机的过载保护由热继电器FR1 和FR2分别完成。
2、FR2保护电动机M2，但FR1 动作保护后，M2电动机也必须停止工
两台电动机顺序停止控制电路接线示意图。
顺序启停控制电路工作原理
嘿，朋友们！今天咱来唠唠顺序启停控制电路工作原理。
这玩意儿啊，
就像是一场精彩的舞蹈表演！想象一下，一个舞者按照特定的顺序依次表演各种动作，这和顺序启停控制电路是不是很像！
比如说，在一个工厂的生产线上，各种机器就像舞者一样，它们得按照
一定的秩序开启和停止。
顺序启停控制电路就是那个指挥家呀！它能让这些机器井井有条地工作，不会乱了套。
咱先说说启动的过程。
哎呀，这就像一场比赛的起跑一样重要呢！先得
有个信号吧，就好比发令枪响啦，然后第一个设备就欢腾地启动啦，“嗡嗡”地开始工作。
紧接着呢，它就会给下一个设备发出一个信号，就像是接力赛中的交棒一样，下一个设备也就跟着动起来啦，“呼呼”干活。
然后再讲讲停止，这也是很有讲究的哟！可不能一下子全停喽，那不乱
套啦！得一个一个来，有条不紊的。
就像跳舞结束时，舞者们也是按顺序依次下台一样。
最后一个设备先停止，然后它给前面的设备传递个信号，前面的也就乖乖停下啦。
“哎呀，那要是顺序错了咋办呀？”有人可能会这么问。
嘿，这可不行呀！这就好比跳舞跳错了步子，整个表演不就乱了嘛！所以顺序启停控制电路得特别靠谱才行。
在实际生活中啊，这种电路的应用可多啦去了！从大型工厂到我们家里的一些小电器，都有它的身影呢。
它就像一个默默工作的小天使，守护着各种设备的正常运行。
总之啊，顺序启停控制电路就是这么神奇又重要！它让一切都变得那么有序和高效，我们真得好好感谢它呢！。
顺序控制电路工作原理
顺序控制电路是一种常用于自动化领域的电路，用于控制设备或系统按照特定顺序进行工作。
其工作原理可以分为以下几个步骤：
1. 电路电源连接：首先，顺序控制电路需要连接到电源。
这可以通过直接连接到电网电源或通过其他电源源头（例如电池）实现。
2. 信号输入：顺序控制电路接受来自外部的不同输入信号。
这些信号可以是开关、传感器、计时器等。
3. 信号处理：接收到不同的输入信号后，顺序控制电路会进行信号处理。
这包括解码、判断和转换输入信号以产生所需的控制信号。
4. 控制信号输出：信号处理之后，顺序控制电路将产生相应的控制信号。
这些控制信号可以通过电路中的继电器、触发器、电磁铁等元件来控制设备或系统的操作。
5. 设备或系统工作：最后，控制信号将被发送到设备或系统中，以按照预定的顺序进行工作。
这可以是打开或关闭电机、灯光、阀门等。
顺序控制电路的工作原理主要是基于输入信号的触发和处理，以及根据处理的结果来产生相应的控制信号。
它的核心原理是
根据输入信号的不同组合和逻辑关系，通过电路的设计和元件的选择，实现对设备或系统工作顺序的控制。
控制电路实现顺序控制的工作原理
顺序控制是一种在电路中实现的控制方式，用于按照设定的顺序完成特定的操作或任务。
其工作原理是通过控制信号的传递和转换，以使电路中的元件按照预定的顺序工作。
控制电路实现顺序控制的工作原理基于一个关键概念——时序控制。
时序控制是通过按照一定的时间顺序控制电路的工作，以达到特定目的的控制方式。
在顺序控制电路中，常使用的元件包括触发器、计数器、解码器和多路选择器。
首先，触发器是顺序控制电路中的关键组建之一。
它们存储和传输数据，能够根据输入信号的变化保持或改变其状态。
触发器通常是由锁存器、RS触发器、D 触发器或JK触发器构成，通过输入信号触发时，输出信号可以保持或改变。
其次，计数器在顺序控制电路中扮演着重要的角色。
计数器可以根据输入的时钟信号来自动计数，并且可以按照预设值进行循环或停止计数。
计数器的输出信号可以被用于控制电路中的其他元件，如触发器或解码器。
解码器是另一个关键组件，它将某个二进制或BCD代码转换为相应的输出信号。
一般来说，解码器通过接收计数器的输出信号，并将其转换为能够控制其他元件的特定信号。
最后，多路选择器用于选择多个输入信号中的一个或多个，并将其传递到输出信号中。
这对于根据不同的控制状态选择执行不同操作的情况非常有用。
总之，顺序控制电路实现顺序控制的工作原理是通过触发器、计数器、解码器和多路选择器等元件的协同工作来实现的。
通过设计合理的信号控制流程和时序控制策略，电路可以按照特定的顺序完成各项任务。
这种控制方式广泛应用于自动化系统、工业生产和电子设备中，从而提高生产效率和自动化程度。
目录1 设计依据 (1)1.1课题意义 (1)1.2背景现状及特点 (1)1.3 设计电路的方案 (2)2 电气控制系统设计的要求 (2)2.1 电气控制系统设计的基本原则 (2)2.2 电气控制系统设计的其他要求 (4)3 电气原理图的绘制原则 (5)3.1 原理图的组成部分： (5)3.2 绘制电气原理图的要求 (5)4 设计思路及过程 (6)4.1 主电路的设计 (6)4.2 控制电路 (7)5 设计电路原理图和工作流程 (10)5.1 电路原理图 (10)5.2 线路的综合审查及工作流程 (11)6 元件列表及元件简介 (12)6.1顺序控制电路电器元件明细表 (12)6.2 时间继电器 (14)6.3交流接触器 (15)6.4 热继电器 (16)6.5 行程开关 (18)7 电器元件布置图 (18)7.1 电器元件布置图的绘制原则 (19)7.2 电器元件布置图的绘制 (19)8 电气安装接线图的设计 (20)8.1 电气安装接线图的绘制原则 (20)8.2 电气安装接线图 (21)9 顺序控制系统的安装 (22)9.1 安装与调试的基本要求 (22)9.2 检查电器元件 (22)9.3 安装的准备工作 (23)9.4 安全注意 (24)10结论 (24)参考文献 (26)致谢 (27)附录 (28)1 设计依据1.1课题意义行程开关是位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。
利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
所谓顺序控制（Sequential Controller）就是指使“生产机械的动作( 或工作内容) 按事先规定好的时间函数或逻辑顺序进行工作的控制方式。
就是使生产机械或生产过程中各执行机构按规定的时序而顺序动作，或在现场输入信号作用下，按预定规律而顺序动作的自动控制。
主电路顺序控制的原理
1. 主电路顺序控制用于系统启动、停止时多个主电路的顺序闭合和断开。
2. 通过设定不同电路的接触器吸合和脱扣时间,实现电路顺序动作。
3. 启动过程中,先闭合无功启动电路为控制系统供电。
4. 然后依次闭合功率小的电机主电路,再闭合大功率电机电路。
5. 停止过程按顺序相反,先断开功率大的电路,逐步到功率小的电路。
6. 无功辅助电路应最后断开,为顺序控制系统供电。
7. 顺序控制采用电、时序逻辑控制,或采用可编程控制实现。
8. 控制系统发送闭合脉冲信号,按设定的时间差吸合接触器。
9. 每级接触器常并联附加接触器,反馈状态信号到控制系统。
10. 还需要设定保持电路,在正常运行时锁存接触器状态。
11. 顺序控制必须确保各级之间的协调性与安全可靠性。
