顺序控制电路

电动机顺序控制电路的工作原理和接线方法电动机顺序（控制电路）的（工作原理）电动机顺序控制电路是一种用于控制多个电动机依次运行和停止的（电子）电路。

其主要作用是在机器正常启动和停止时，通过对（电机）的运行顺序进行控制，确保机器的安全运行。

该电路的主要原理是在电路中使用电子开关、接触器等装置来控制电机的顺序和运行状态。

具体流程如下：1. （电源）电压：通过主控制开关将电源电压送入电路中。

2. 控制电路：电动机顺序控制电路中包括控制器、计时器、继电器等元件，通过这些元件的配合可以实现对电动机的启动顺序控制。

计时器的作用是进行电机运行的时间延迟，以实现电机顺序启动。

3. 电路启动：通过启动开关来控制电路的启动，在启动过程中，电动机按照设定的顺序依次启动。

4. 电机停止：在电机工作一定时间后，计时器将发出停止（信号），控制器接收到信号后将继电器动作，停止当前电机的运行。

5. 电机顺序：通过控制器和继电器的组合，可以实现多台电机的顺序启动和停止。

在实际应用过程中，通常需要根据电机数目、电机彼此之间的感应逻辑、电机运行速度以及其它操作要求等因素进行选择和设计。

6. 保护装置：电动机顺序控制电路中应包括多种保护装置，包括（电气）保护、热保护和（机械）保护等。

保护装置的作用是确保设备始终处于安全状态，防止发生机器故障和突发事件。

总之，电动机顺序控制电路是一种用于控制多个电动机依次启动和停止的基本电路。

通过对电路内各元器件的组合和协作，可以实现电机的顺序控制，保证机器的安全运行。

不同规模和应用领域的机器需要选择不同的电机顺序控制电路，以满足其工作要求和控制变化。

下面是一个基本的电动机顺序控制电路图：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。

按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。

停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。

本电路只有满足M1电动机先起动的条件，才能起动M2电动机。

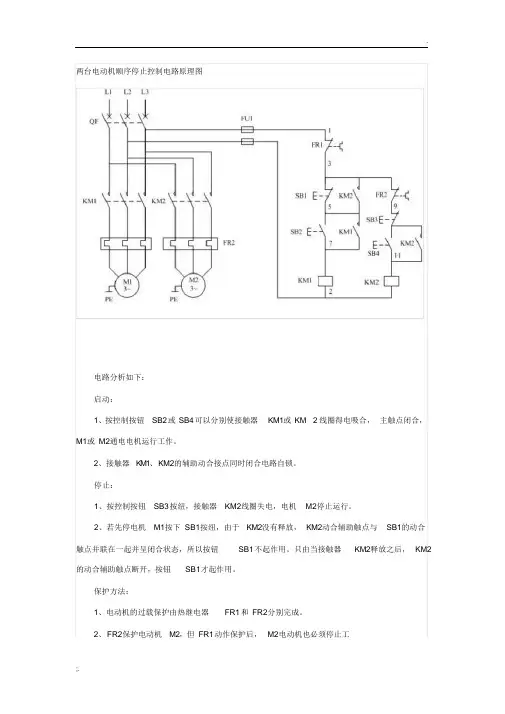

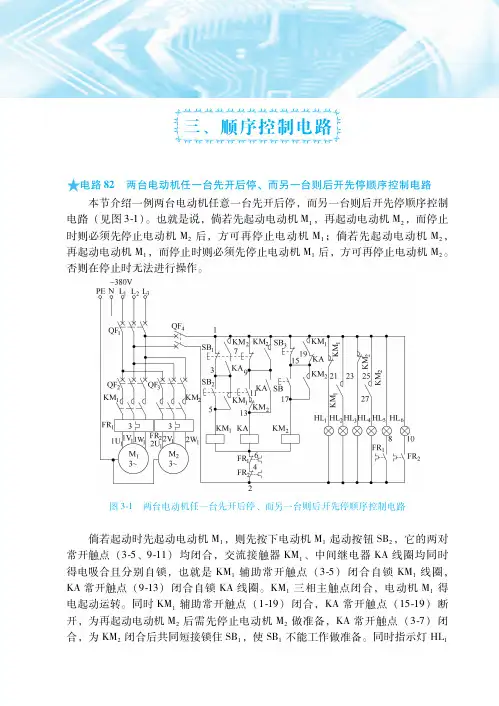

两台电动机顺序停止控制电路原理图
电路分析如下：
启动：
1、按控制按钮SB2 或SB4 可以分别使接触器KM1或KM 2 线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。

2、接触器K M1、KM2的辅助动合接点同时闭合电路自锁。

停止：
1、按控制按钮SB3 按纽，接触器KM2线圈失电，电机M2停止运行。

2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2动合辅助触点与SB1的动合触点并联在一起并呈闭合状态，所以按钮SB1 不起作用。

只由当接触器KM2释放之后，KM2 的动合辅助触点断开，按钮SB1才起作用。

保护方法：
1、电动机的过载保护由热继电器FR1 和FR2分别完成。

2、FR2保护电动机M2，但FR1 动作保护后，M2电动机也必须停止工
两台电动机顺序停止控制电路接线示意图。

顺序控制电路工作原理
顺序控制电路是一种常用于自动化领域的电路，用于控制设备或系统按照特定顺序进行工作。

其工作原理可以分为以下几个步骤：
1. 电路电源连接：首先，顺序控制电路需要连接到电源。

这可以通过直接连接到电网电源或通过其他电源源头（例如电池）实现。

2. 信号输入：顺序控制电路接受来自外部的不同输入信号。

这些信号可以是开关、传感器、计时器等。

3. 信号处理：接收到不同的输入信号后，顺序控制电路会进行信号处理。

这包括解码、判断和转换输入信号以产生所需的控制信号。

4. 控制信号输出：信号处理之后，顺序控制电路将产生相应的控制信号。

这些控制信号可以通过电路中的继电器、触发器、电磁铁等元件来控制设备或系统的操作。

5. 设备或系统工作：最后，控制信号将被发送到设备或系统中，以按照预定的顺序进行工作。

这可以是打开或关闭电机、灯光、阀门等。

顺序控制电路的工作原理主要是基于输入信号的触发和处理，以及根据处理的结果来产生相应的控制信号。

它的核心原理是
根据输入信号的不同组合和逻辑关系，通过电路的设计和元件的选择，实现对设备或系统工作顺序的控制。

电动机顺序控制电路原理引言电动机是现代工业中常见的设备之一，广泛应用于各种机械设备中。

为了实现对电动机的控制和操作，需要设计相应的电路来实现不同的工作模式。

其中，顺序控制电路是一种常用的电动机控制方法，它可以使多个电动机按照特定的顺序启动、停止和反转。

本文将详细解释与电动机顺序控制电路原理相关的基本原理，并通过具体案例进行说明，以便读者更好地理解和应用。

1. 什么是顺序控制电路？顺序控制电路是一种能够按照特定顺序依次启动、停止和反转多个电动机的控制系统。

它通过合理设计和连接各种开关、继电器、计时器等元件，实现对多个电动机进行协调运行。

在工业生产中，常常需要同时或依次启动多台或多组同类型的电动机。

例如，在流水线上需要有多台驱动同步运转的传送带；在某些生产过程中需要先后启动不同功能的设备等。

这时候就需要使用到顺序控制电路。

2. 顺序控制电路的基本原理顺序控制电路的基本原理是通过控制不同的开关状态来实现电动机的启动、停止和反转。

下面将详细介绍顺序控制电路的基本元件和工作原理。

2.1 开关开关是顺序控制电路中最基本的元件之一，用于切换电流的通断状态。

在顺序控制电路中，常常使用按钮开关来实现手动操作，也可以使用自动开关或传感器等来实现自动操作。

2.2 继电器继电器是一种能够将小电流信号转换为大电流输出的装置。

在顺序控制电路中，继电器常用于放大和切换信号，用于实现多个电动机之间的协调运行。

每个继电器通常有一个或多个触点（通常分为常开触点和常闭触点），当继电器得到激励后，触点会打开或闭合，从而控制其他元件（如电动机）的工作状态。

2.3 计时器计时器是一种能够按照设定时间间隔进行计时并输出信号的装置。

在顺序控制电路中，计时器常用于控制电动机的启动和停止时间。

计时器可以分为两种类型：ON延时计时器和OFF延时计时器。

ON延时计时器在接收到激励信号后，经过设定的时间后输出信号；而OFF延时计时器在接收到激励信号后，经过设定的时间后停止输出信号。

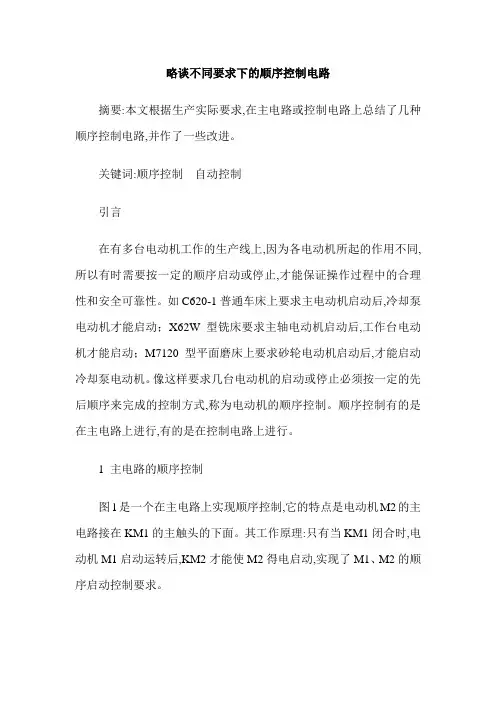

略谈不同要求下的顺序控制电路摘要:本文根据生产实际要求,在主电路或控制电路上总结了几种顺序控制电路,并作了一些改进。

关键词:顺序控制自动控制引言在有多台电动机工作的生产线上,因为各电动机所起的作用不同,所以有时需要按一定的顺序启动或停止,才能保证操作过程中的合理性和安全可靠性。

如C620-1普通车床上要求主电动机启动后,冷却泵电动机才能启动；X62W型铣床要求主轴电动机启动后,工作台电动机才能启动；M7120型平面磨床上要求砂轮电动机启动后,才能启动冷却泵电动机。

像这样要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式,称为电动机的顺序控制。

顺序控制有的是在主电路上进行,有的是在控制电路上进行。

1 主电路的顺序控制图1是一个在主电路上实现顺序控制,它的特点是电动机M2的主电路接在KM1的主触头的下面。

其工作原理:只有当KM1闭合时,电动机M1启动运转后,KM2才能使M2得电启动,实现了M1、M2的顺序启动控制要求。

2 控制电路的顺序控制如图2所示电路是控制电路实现顺序控制的方案一。

它的工作原理:通过KM1的自锁触头实现对M2的顺序控制。

如图3所示电路是控制电路实现顺序控制的方案二。

控制原则:顺序启动M1、M2；SB3独立控制M2的停止,SB1控制M、M2同时停止。

如图4所示电路是控制电路实现顺序控制的方案三。

控制原则:启动顺序是先M1、后M2；停止顺序是先M2、后M1。

实现了顺序启动、逆序停止的控制电路。

如图5所示电路是控制电路实现顺序控制的方案四。

控制原则:通过时间继电器KT延时启动M2；SB1是总停按钮,SB3独立控制M2停止。

调节时间继电器的整定值,可以自动控制两台电动机的顺序启动的延时长短。

该电路的特点是两台电动机启动以后,时间继电器就从电路中切断,既省电又延长了时间继电器的使用寿命3 结语以上几种顺序控制电路在生产线和机床设备上应用较为广泛,特别是图5这种自动控制电路在自动化程度要求越来越高的生产中应用越来越普遍。
