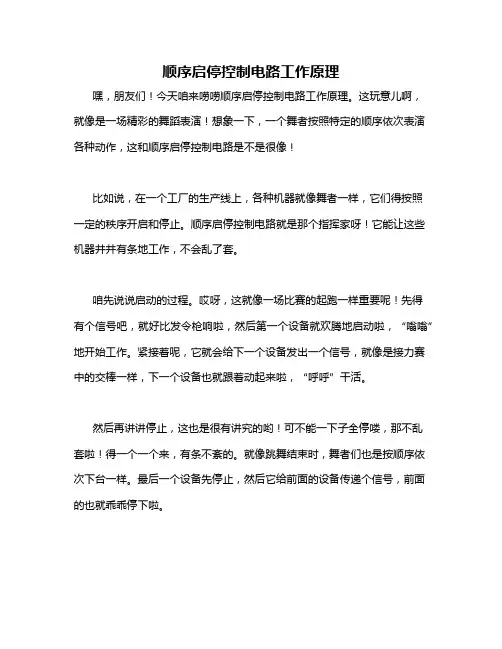

顺序启停控制电路工作原理
嘿,朋友们!今天咱来唠唠顺序启停控制电路工作原理。
这玩意儿啊,
就像是一场精彩的舞蹈表演!想象一下,一个舞者按照特定的顺序依次表演各种动作,这和顺序启停控制电路是不是很像!
比如说,在一个工厂的生产线上,各种机器就像舞者一样,它们得按照
一定的秩序开启和停止。
顺序启停控制电路就是那个指挥家呀!它能让这些机器井井有条地工作,不会乱了套。
咱先说说启动的过程。
哎呀,这就像一场比赛的起跑一样重要呢!先得
有个信号吧,就好比发令枪响啦,然后第一个设备就欢腾地启动啦,“嗡嗡”地开始工作。
紧接着呢,它就会给下一个设备发出一个信号,就像是接力赛中的交棒一样,下一个设备也就跟着动起来啦,“呼呼”干活。
然后再讲讲停止,这也是很有讲究的哟!可不能一下子全停喽,那不乱
套啦!得一个一个来,有条不紊的。
就像跳舞结束时,舞者们也是按顺序依次下台一样。
最后一个设备先停止,然后它给前面的设备传递个信号,前面的也就乖乖停下啦。
“哎呀,那要是顺序错了咋办呀?”有人可能会这么问。
嘿,这可不行呀!这就好比跳舞跳错了步子,整个表演不就乱了嘛!所以顺序启停控制电路得特别靠谱才行。
在实际生活中啊,这种电路的应用可多啦去了!从大型工厂到我们家里的一些小电器,都有它的身影呢。
它就像一个默默工作的小天使,守护着各种设备的正常运行。
总之啊,顺序启停控制电路就是这么神奇又重要!它让一切都变得那么有序和高效,我们真得好好感谢它呢!。
电动机顺序控制电路原理
电动机顺序控制电路原理
电动机顺序控制电路是一种常见的电路,用于控制电动机的正反转和
停止。
它由多个开关和电磁继电器组成,通过控制这些开关和继电器
的通断,实现电动机的顺序控制。
电动机顺序控制电路的原理是基于电磁继电器的工作原理。
电磁继电
器是一种电磁装置,它由铁芯、线圈、触点等部分组成。
当线圈通电时,铁芯会产生磁场,吸引触点闭合,断开触点时则释放磁场,触点
打开。
通过控制电磁继电器的通断,可以实现电路的开关和控制。
电动机顺序控制电路通常由三个电磁继电器组成,分别控制电动机的
正转、反转和停止。
当需要正转时,第一个电磁继电器通电,吸引触
点闭合,使电动机正转;当需要反转时,第二个电磁继电器通电,吸
引触点闭合,使电动机反转;当需要停止时,第三个电磁继电器通电,吸引触点闭合,使电动机停止。
电动机顺序控制电路还可以通过加入接触器、按钮、指示灯等元件,
实现更加复杂的控制功能。
例如,可以加入接触器,实现多个电动机
的顺序控制;可以加入按钮,实现手动控制电动机的启停;可以加入
指示灯,实现对电动机状态的监控。
总之,电动机顺序控制电路是一种常见的电路,它通过控制电磁继电器的通断,实现电动机的顺序控制。
它的原理简单,但可以实现复杂的控制功能,是工业自动化控制中不可缺少的一部分。

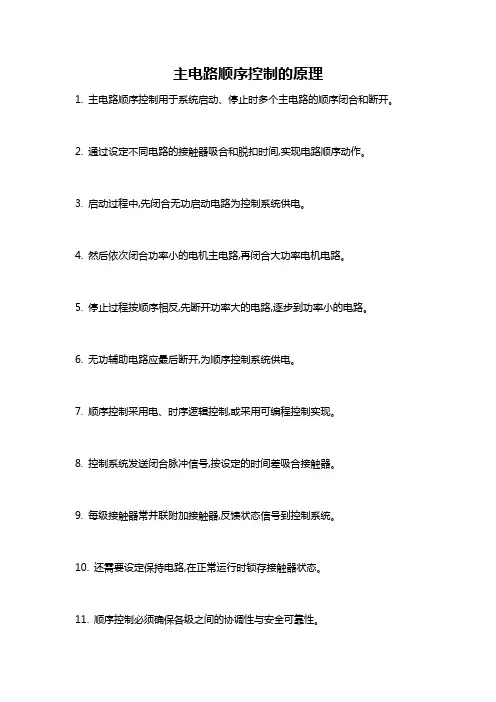

主电路顺序控制的原理
1. 主电路顺序控制用于系统启动、停止时多个主电路的顺序闭合和断开。
2. 通过设定不同电路的接触器吸合和脱扣时间,实现电路顺序动作。
3. 启动过程中,先闭合无功启动电路为控制系统供电。
4. 然后依次闭合功率小的电机主电路,再闭合大功率电机电路。
5. 停止过程按顺序相反,先断开功率大的电路,逐步到功率小的电路。
6. 无功辅助电路应最后断开,为顺序控制系统供电。
7. 顺序控制采用电、时序逻辑控制,或采用可编程控制实现。
8. 控制系统发送闭合脉冲信号,按设定的时间差吸合接触器。
9. 每级接触器常并联附加接触器,反馈状态信号到控制系统。
10. 还需要设定保持电路,在正常运行时锁存接触器状态。
11. 顺序控制必须确保各级之间的协调性与安全可靠性。
1、名称QS-组合开关;FU1\FU2\FU3-主回路熔断器;FU4-控制回路熔断器;KM1\KM2\KM3-交流接触器;FR1\FR2\FR3\FR4 -热继电器;SB3-停止按钮;SB11\SB21\SB31-启动按钮;SB12\SB22\SB32-停止按钮2、主回路原理顺启动只可按既定顺序进行启动,逆序停止只可按照逆序方式进行停止操作。
按下SB11按钮,KM1线圈得电吸合并自锁,KM1主触头吸合M1电机转动;按下SB21按钮,KM2线圈得电吸合并自锁,KM2主触头吸合M2电机转动;按下SB31按钮,KM3线圈得电吸合并自锁,KM3主触头吸合M3电机转动;按下SB32按钮,KM3线圈失电,KM3主触点分断电机M3停止运行;按下SB22按钮,KM2线圈失电,KM2主触点分断电机M2停止运行;按下SB12按钮,KM1线圈失电,KM1主触点分断电机M1停止运行。
3、控制回路工作原理合适空气开关QS按下SB11,线圈KM1得电吸合,KM1自锁触头闭合自锁,KM1主触头闭合,电机M1运行;按下SB21,KM2得电吸合,KM2自锁触头闭合自锁,同时KM2联锁触头闭合KM1,KM2联锁触头闭合KM3,KM2主触头闭合,M2电机运行;按下SB31按钮,KM3线圈得电吸合,KM3自锁触头闭合自锁,同时KM3联锁触头闭合KM2,KM3主触头闭合,M3电机运行。
按下SB32按钮,KM3失电,KM3自锁触头断开自锁,KM3联锁触头断开联锁KM2,KM3主触头分断,M3电机停止运行;按下SB22按钮,KM2失电,KM2自锁触头分断自锁,KM2联锁触头分断KM1\KM3,KM2主触头分断,M2电机停止运行;按下SB12按钮,KM1失电,KM1自锁触头分断自锁,KM1主触头分断,M1电机停止运行。
4、电动机选型电源开关100A,交流接触器:380V/60A,控制回路按钮:6A;主回路导线截面积25mm2;控制回路导线截面积:1.5 mm2。
顺序控制电路工作原理顺序控制电路是一种能够按照特定顺序控制多个设备或步骤的电路。
它通常应用于自动化系统中,用来控制机械装置、生产线、流水线等。
顺序控制电路的工作原理主要是通过控制器、传感器、执行器等组件的协作,实现对设备或步骤的有序控制。
顺序控制电路的工作原理可以分为以下几个步骤:1. 传感器检测信号。
在顺序控制电路中,传感器起着非常重要的作用。
传感器可以检测设备或步骤的状态,将状态信号转换为电信号,传递给控制器。
控制器通过接收传感器的信号来判断当前设备或步骤的状态,从而决定下一步的操作。
2. 控制器分析信号。
控制器是顺序控制电路的核心部件,它可以根据传感器的信号来进行逻辑判断和控制操作。
控制器通常包括逻辑控制单元、定时控制单元、计数控制单元等部分,通过这些部分的协作,控制器可以实现对设备或步骤的有序控制。
3. 控制器输出控制信号。
当控制器分析传感器的信号后,根据预先设定的逻辑条件,控制器会输出相应的控制信号。
控制信号可以是开关信号、电压信号、脉冲信号等,用来控制执行器的动作。
4. 执行器执行操作。
执行器是顺序控制电路中的另一个重要部件,它可以根据控制信号来执行相应的操作。
执行器通常包括电磁阀、电动机、气缸等,它们可以根据控制信号来控制设备的启停、运动方向、速度等。
通过以上步骤,顺序控制电路可以实现对设备或步骤的有序控制。
在实际应用中,顺序控制电路可以根据不同的需求,设计出不同的控制逻辑和控制方式,以满足不同的生产要求。
顺序控制电路的工作原理可以应用于各种自动化系统中,例如自动装配线、自动化生产线、自动化流水线等。
它可以提高生产效率、降低人力成本、减少生产过程中的错误和事故,是现代工业生产中不可或缺的一部分。
在实际应用中,顺序控制电路的设计和调试需要考虑诸多因素,例如传感器的选择和安装位置、控制器的逻辑设计、执行器的选型和布置等。
同时,还需要考虑系统的稳定性、可靠性、安全性等方面的问题,以确保顺序控制电路能够稳定、可靠地工作。
顺序启动控制电路原理顺序启动控制电路原理顺序启动控制电路常常用于需要阳极预热的电器设备,例如气体放电管,如气体放电管需要在开机前进行预热,避免管子出现高电压电弧击穿,导致损坏,甚至爆炸。
此时,为了解决类似的问题,就需要使用顺序启动控制电路,通过该电路可以实现设备的调试和运行,进而保证设备的正常工作。
顺序启动控制电路的组成顺序启动控制电路一般由三部分组成,控制开关、定时电路和继电器电路。
其中,控制开关用于启动顺序启动控制,定时电路用于控制各个装置启动的时间,而继电器电路则用于实现控制信号对启动电器的输出。
控制开关: 控制开关是一种带有三个常开接点的继电器,通过操作控制开关,可以对整个设备进行开启和关闭。
当控制开关被按下后,电路将切断电源,这就意味着气体放电管的预热和其它设备的启动动作也会被延迟,直到控制开关被释放后,电源才会重新连接。
定时电路: 定时电路是一种周期性变化的计数器,用于按照预先设定的时间间隔启动气体放电管。
一般情况下,定时电路中设置的时间都很短,只需要几秒即可完成预热。
而且,由于定时电路是由晶体管等元器件组成的,所以其工作速度十分迅速,可以对电路进行快速响应,从而实现更加高效的控制方式。
继电器电路:继电器电路的作用是将得到的控制信号,转换成适合于各个装置使用的电压和电流。
例如,通过将继电器电路的输出链接至气体放电管的控制端,可以实现对气体放电管的启动和调节等作用。
此外,还可以利用继电器电路来打开和关闭电路,变更装置的工作状态,满足各种工业场合的要求。
顺序启动控制电路的工作原理顺序启动控制电路在工作时,一般需要进行如下的操作流程:1. 手动打开控制开关,使电源切断,负载设备无法开始运行;2. 通过定时电路,设置启动时序,当时间到了,气体放电管被激活预热,然后各个装置开始按照先后顺序进行启动;3. 当所有装置都被完全启动后,继电器电路会切换成自锁状态,指示灯亮起,这时各个装置可以正常工作了。
