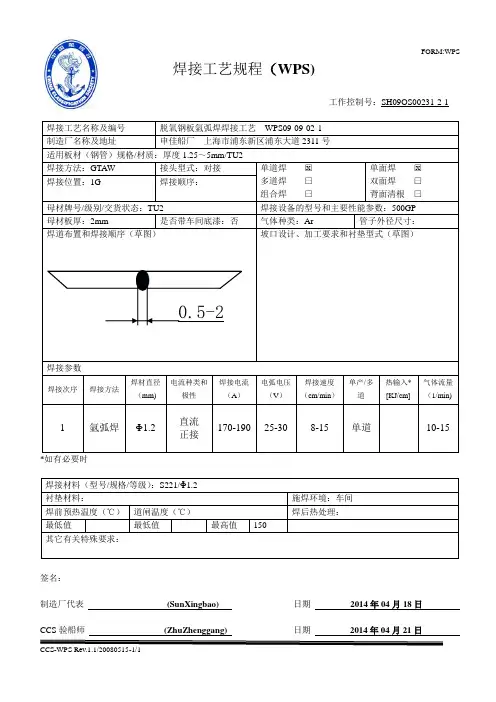

CCS-WPS Rev.1.1/20080515-1/1 焊接工艺规程（WPS)
工作控制号：SH09OS00231-2-1
焊接工艺名称及编号脱氧钢板氩弧焊焊接工艺WPS09-09-02-1 制造厂名称及地址申佳船厂上海市浦东新区浦东大道2311号适用板材（钢管）规格/材质：厚度1.25～5mm/TU2
焊接方法：GTAW 接头型式：对接单道焊□X
多道焊□一
组合焊□一单面焊□X 双面焊□一背面清根□一
焊接位置：1G 焊接顺序：
母材牌号/级别/交货状态：TU2 焊接设备的型号和主要性能参数：500GP 母材板厚：2mm 是否带车间底漆：否气体种类：Ar 管子外径尺寸：焊道布置和焊接顺序（草图）坡口设计、加工要求和衬垫型式（草图）
焊接参数
焊接次序焊接方法焊材直径
（mm)
电流种类和
极性
焊接电流
（A）
电弧电压
（V）
焊接速度
（cm/min）
单产/多
道
热输入*
[KJ/cm]
气体流量
（1/min)
1 氩弧焊Φ1.
2 直流
正接
170-190 25-30 8-15 单道10-15
*如有必要时
焊接材料（型号/规格/等级）：S221/Φ1.2
衬垫材料：施焊环境：车间
焊前预热温度（℃）道闸温度（℃）焊后热处理：
最低值最低值最高值150
其它有关特殊要求：
签名：
制造厂代表(SunXingbao) 日期2014年04月18日CCS验船师(ZhuZhenggang) 日期2014年04月21日
0.5-2。
