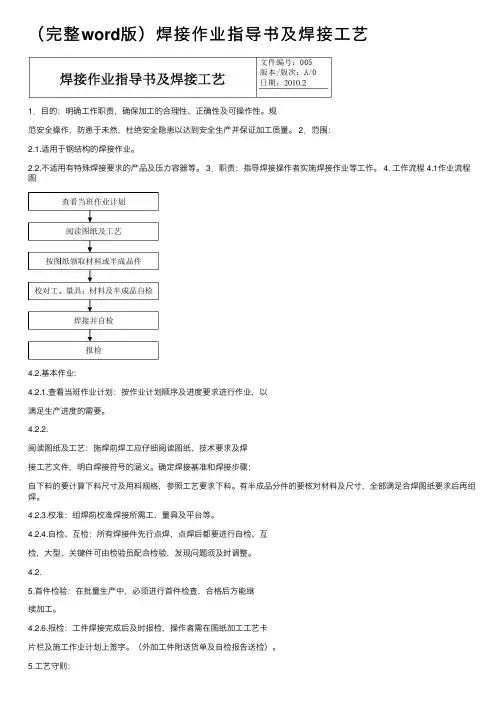

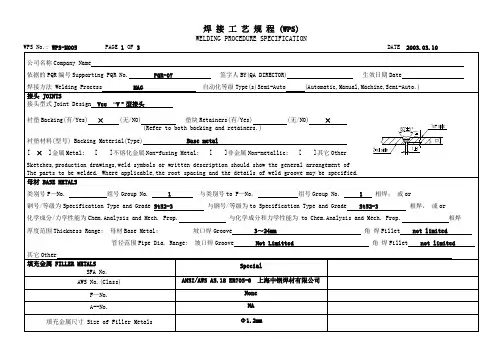

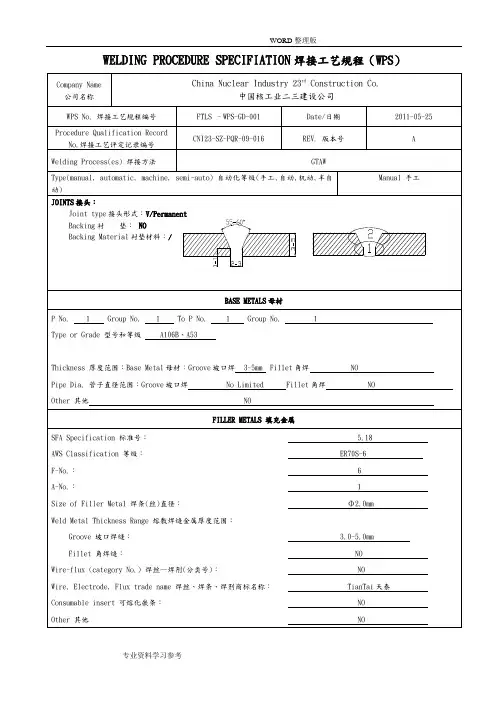

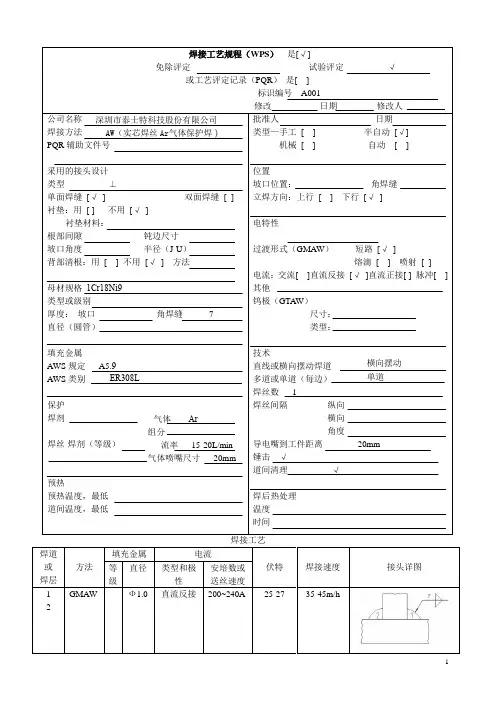

WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）WELDING PROCEDURE SPECIFIATION焊接工艺规程（WPS）。

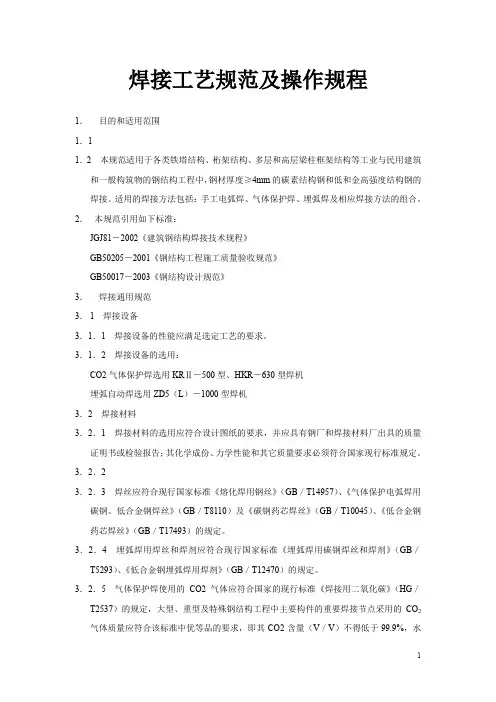

焊接工艺规范及操作规程1．目的和适用范围1．11．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。

适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。

2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。

3．1．2 焊接设备的选用：CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。

3．2．23．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。

3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB／T12470）的规定。

3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。

3．2．6 焊缝金属应与主体金属相适应。

当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接材料。

焊接工艺规程完整手工电弧焊焊接工艺规程目录：1.用途及说明2.焊接设备及工辅具3.焊接材料4.焊工5.焊接工艺6.焊接质量检验1.用途及说明本工艺规程适用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。

2.焊接设备及工辅具2.1 手工电弧焊电源种类常用型号有交流弧焊机（BX-500、BX1-300、BX3-300等）、旋转式直流弧焊发电机（AX1-500、AX3-300等）、弧焊整流器（ZXG1-250、ZXG1-400等）和逆变弧焊整流器（ZX7-250、ZX7-315等）。

2.2 对设备的性能要求2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。

2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。

2.2.3 按GB8118-87规定要求，应具有一定的焊接电流可调围。

2.3 设备的选择依据2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。

2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。

2.4 设备使用要求2.4.1 使用新焊机或者用已长期停用的焊机时，应仔细观察焊机有无损坏处，在使用前必须按产品说明书进行检验。

2.4.2 焊机的供电回路，焊接回路的接头应可靠合格。

2.4.3 直流电焊机试车时的转向，如与标记方向相反，应将电动机三相进入线中的任意相交换，以改换转向，电机刚起动后，不可立即拉闸断电。

2.5 工具、辅具的要求手工电弧焊工具、辅具包括电缆线、钳焊、面罩、清理工具及劳动保护用品等。

电缆线的长度和导线截面积应根据最大焊接电流来选择，具体见表1.表1：电缆线长度（mm）导线截面积（mm）最大焊接电流（A）200 15 30300 30 50400 50 60600 50 80100 45 603.焊接材料根据焊接结构和要求，选择适当的焊条和辅助材料。

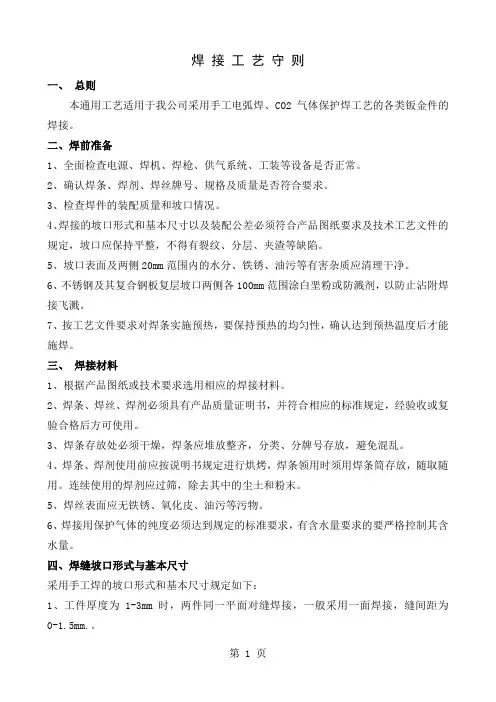

焊接工艺守则一、总则本通用工艺适用于我公司采用手工电弧焊、CO2气体保护焊工艺的各类钣金件的焊接。

二、焊前准备1、全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。

2、确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。

3、检查焊件的装配质量和坡口情况。

4、焊接的坡口形式和基本尺寸以及装配公差必须符合产品图纸要求及技术工艺文件的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。

5、坡口表面及两侧20mm范围内的水分、铁锈、油污等有害杂质应清理干净。

6、不锈钢及其复合钢板复层坡口两侧各100mm范围涂白垩粉或防溅剂，以防止沾附焊接飞溅。

7、按工艺文件要求对焊条实施预热，要保持预热的均匀性，确认达到预热温度后才能施焊。

三、焊接材料1、根据产品图纸或技术要求选用相应的焊接材料。

2、焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。

3、焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。

4、焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。

连续使用的焊剂应过筛，除去其中的尘土和粉末。

5、焊丝表面应无铁锈、氧化皮、油污等污物。

6、焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。

四、焊缝坡口形式与基本尺寸采用手工焊的坡口形式和基本尺寸规定如下：1、工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0-1.5mm.。

2、工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0-2.5mm.。

3、工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。

4、工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。

5、工件厚度为1-6mm时，两件T型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。

6、工件厚度超过6mm时，必须破口焊接，通常采用V型对称破口，具体破口方法应根据焊件的具体要求进行。

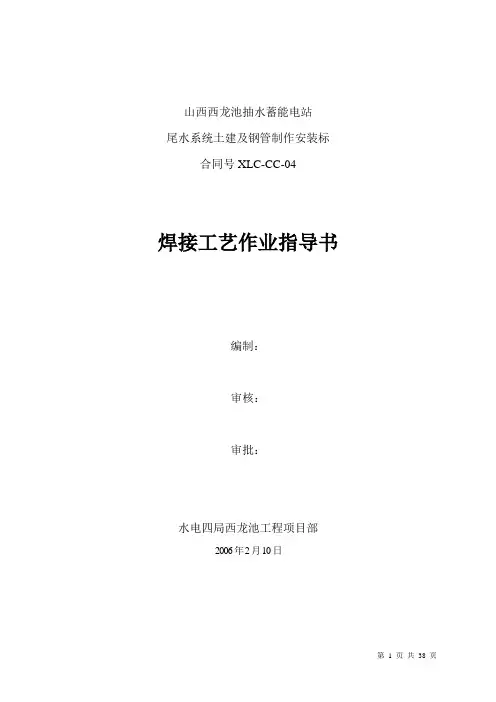

山西西龙池抽水蓄能电站尾水系统土建及钢管制作安装标合同号XLC-CC-04焊接工艺作业指导书编制：审核：审批：水电四局西龙池工程项目部2006年2月10日焊接工艺作业指导书一、工程简介：西龙池抽水蓄能电站尾水压力钢管共布置四条，分别为1#～4#尾水钢管；每条钢管分别由上、下平直段、下弯段、斜直段和上弯段组成，钢管设计内径4.3m，材质为SUMITEN510-TMC（日本产），板厚分别为16、18、24mm，加劲环和止水环板厚分别为20、24mm，钢管的制安工程量总共为2566.769t。

二、编制依据：1、水电四局西龙池工程项目部《焊接工艺评定报告》2、《压力钢管制造安装及验收规范》（DL5017-93）3、北京国电《尾水系统钢衬装配图（1/3-３/3）》（图号：BJ55S-H4-16-1~3）4、北京国电《西龙池抽水蓄能电站尾水隧洞尾水钢管制造和安装技术要求》5、参考文件：（1）《钢制压力容器焊接规范》（JB/T4709-2000）6、施工组织设计及其他的技术资料三、焊接材料准备：1、焊接材料的选用按母材的抗拉强度选用焊接材料，焊接材料必须符合国标的相关要求，其熔敷金属力学性能和化学性能的各项指标，符合图纸技术要求和相关的标准。

（１）手工电弧焊：选用E5015型焊条，直径φ3.2mm、φ4.0mm、φ5.0mm；（２）埋弧自动焊：选用H08MnA型焊丝，直径φ4.0mm，HJ431焊剂。

（３）CO2气保焊（焊接加劲环）：选用THQ50—6型焊丝，直径φ1.2mm；2、材料的保管：焊接材料应符合相应的国家标准，所有焊材在入库时要有出厂质量证明书和使用说明书，焊接材料需存放在干燥通风的仓库架子上，架子离地面高度的距离不小于30cm，离墙壁的距离不小于30cm，焊接材料在堆放时应按种类、牌号、批次、规格、入库时间分类堆放，并作好标识，避免混乱，同时做到先入库的焊条先用。

四、焊接及检测人员的筹备：1、焊工从事钢管一、二类焊缝焊接的焊工必须持有劳动部门颁发的锅炉、压力容器焊工考试合格证书或通过能源部、水利部颁发的适用于水利水电工程压力钢管制造、安装的焊工考试规则规定的考试，并持有有效合格证书，并经山西省电力局特种设备管理委员会复试合格的人承担。
