HTBS-V变压器空载负载特性测试仪结构外观液晶显示界面主要有十三屏，包括主菜单、十二个子功能界面，下面分别加以详细介绍。
1. 主菜单界面主菜单界面如图三所示图三主菜单界面主菜单共有十二个可选项，包括：参数设置、三相短路、三相空载、单相短路、单相空载、测试结果、记录查询、零序阻抗、波形显示、频谱分析、备用菜单、系统校准。
当光标指向哪一个功能选项时，哪个图标就变为反白显示，可见图四界面中选中项为‘参数设置’功能，按上下左右键可改变光标指向的选项。
此时，按‘’键进入选中的功能显示屏。
2．设置参数界面在选中‘设置参数’功能时进入特性测试参量设置屏（如图四所示），在此屏中可对变压器特性测试的必要的参数进行设置，包括：试品编号、PT变比、CT变比、设置容量、高额电压、低额电压、高压直阻、低压直阻、当前温度、校正温度、校正指数、校正方式、设置日期、设置时间。
共十二个项目。
图四设置参数屏各项参数的含义和作用如下：试品编号：为了区分所测试的变压器，人为的为其编号（共6位数），以便在查阅时不会将几组结果混淆。
电压变比，电流变比：当采用外接电压、电流互感器进行扩展量程试验时，需要将参数设置为相应的数值。
例如：采用10KV/400V 时，应将电压变比设置为25。
设置容量：被测变压器的额定容量值，用于确定被测变压器的额定电流等参数。
高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器。
低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器。
高压直阻：被测变压器的高压侧绕组的直流电阻值，在这里取3个线电阻平均值。
低压直阻：被测变压器的低压侧绕组的直流电阻值，在这里取3个线电阻平均值。
当前温度：输入当前的被测变压器的本体温度，用于对测试结果自动做温度校正，校正温度：短路试验数据折算的标准温度；因国标给定的短路试验数据都是在规定的标准温度的情况下测试得出，不同类型的变压器的标准温度也不同，例如：油浸式变压器的标准温度为75℃。

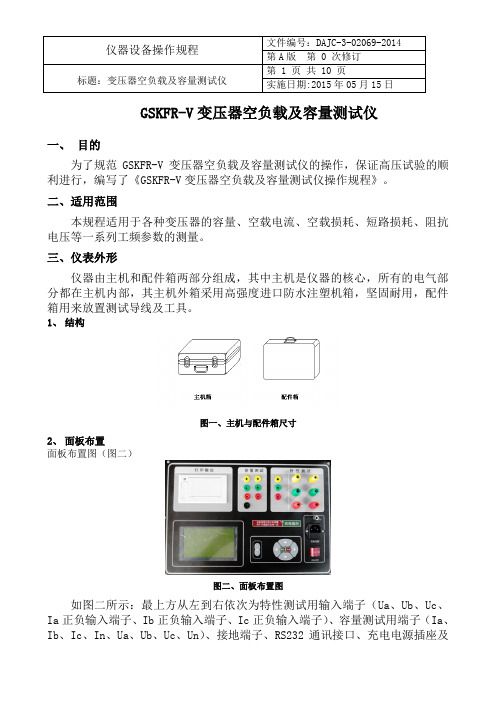

标题：变压器空负载及容量测试仪实施日期:2015年05月15日GSKFR-V变压器空负载及容量测试仪一、目的为了规范GSKFR-V变压器空负载及容量测试仪的操作，保证高压试验的顺利进行，编写了《GSKFR-V变压器空负载及容量测试仪操作规程》。
二、适用范围本规程适用于各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数的测量。
三、仪表外形仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
1、结构图一、主机与配件箱尺寸2、面板布置面板布置图（图二）图二、面板布置图如图二所示：最上方从左到右依次为特性测试用输入端子（Ua、Ub、Uc、Ia正负输入端子、Ib正负输入端子、Ic正负输入端子）、容量测试用端子（Ia、Ib、Ic、In、Ua、Ub、Uc、Un）、接地端子、RS232通讯接口、充电电源插座及标题：变压器空负载及容量测试仪实施日期:2015年07月15日开关、注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏；液晶右侧为打印机和键盘。
3、键盘说明键盘共有8个键，分别为：↑、↓、←、→、确定、取消、亮加、亮减。
各键功能如下：、、、键：上下左右键，在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。
上下键在有源测试项目参数设置功能及无源项目的设置屏中用来移动光标，使其指向需要更改的参数（包括：高额定电压、变压器类型、分接档位、额定电压、额定电流、电压变比、电流变比、当前温度、校正指数等）。
上下键在系数校准功能中可用来改变测量系数值，同时可用来调节当前的日期时间。
上下键在记录浏览功能屏中用来翻阅记录。
左右键在有源测试项目参数设置功能屏中用来切换可选的项目，如高额定电压选项包括：10KV、35KV、6KV、6.3KV、10.5KV、11KV、110KV、220KV、500KV可在这些档位中连续切换，选至需要的数值；在无源参数设置屏中当光标指向当前温度选项时，用来切换需要校正到的额定条件的温度数值（不同单位对额定条件温度数值的要求不同，一般分两种：75℃135℃）。
变压器空载试验与负载实验的大数据分析方法现代电力系统中，变压器是电能传输和分配的重要设备之一。
为了确保变压器的可靠性和运行安全，必须对其进行各种试验和监测。
其中，空载试验和负载实验是常见的两种试验方法。
本文将介绍变压器空载试验和负载实验的大数据分析方法，以提高试验结果的准确性和可靠性。
一、变压器空载试验1. 试验原理与目的空载试验是在变压器的一侧加上额定电压，另一侧不接负载的试验。
其主要目的是测量变压器的空载损耗和空载电流，评估变压器的负载能力和能效。
2. 数据采集与处理在进行空载试验时，需收集变压器的运行数据，如输入电压、输出电流、温度等。
这些数据可以通过传感器、监测装置等设备实时采集，并存储为原始数据。
为了对这些数据进行分析和处理，需要使用大数据分析方法。
首先，将原始数据进行清洗和预处理，排除噪声和异常数据。
然后，对数据进行特征提取，如统计特征（平均值、标准差等）和时频特征（频谱分析、小波变换等）。
接下来，可以通过数据挖掘算法和机器学习方法建立模型，对变压器的空载损耗和电流进行预测和分析。
3. 结果分析与优化通过对空载试验数据的分析，可以评估变压器的负载能力和能效，发现潜在问题，并提出相应的优化措施。
例如，可以根据分析结果调整变压器的运行参数，改善其能效和负载能力；还可以基于数据模型进行智能化运维，实现对变压器的远程监测和故障预警。
二、变压器负载实验1. 试验原理与目的负载实验是通过给变压器的输出侧加上额定负载，检测和评估其负载能力和稳定性。
主要目的是测量变压器的负载损耗和温升，验证其设计和运行参数的合理性。
2. 数据采集与处理在进行负载实验时，同样需要采集和处理变压器的运行数据。
与空载试验类似，可以通过传感器和监测装置实时采集相关数据，并存储为原始数据。
然后，对这些数据进行清洗、预处理和特征提取。
在负载实验中，还需要注意采集变压器的负载率、负载功率因数等参数，以评估其运行性能。
通过大数据分析方法，可以对负载实验数据进行趋势分析、相关性分析等，揭示出变压器在不同负载条件下的性能特征和规律。
变压器空、负载损耗测试仪通用技术条件
通用技术条件是指适用于所有类型的变压器空载和负载损耗测试仪的基本要求和规范。
以下是变压器空、负载损耗测试仪的通用技术条件：
1. 测量范围：测试仪应具有广泛的测量范围，能够适用于不同容量和类型的变压器。
2. 准确性：测试仪的准确性应满足国际标准或行业规范的要求，并具备高精度的测量能力。
3. 自动化功能：测试仪应具备自动化测试功能，能够自动采集数据并生成测试报告。
4. 显示和记录：测试仪应具备清晰可读的显示屏，并能够记录和保存测试数据以及相关参数。
5. 通信接口：测试仪应提供标准的通信接口，如USB、RS232等，以方便与计算机或其他设备进行数据传输和远程控制。
6. 安全性：测试仪应符合相关安全标准，具备过流、过压保护等功能，确保操作人员的安全。
7. 稳定性：测试仪应具备良好的稳定性，在长时间使用过程中能够保持准确和可靠的测试结果。
8. 操作简便性：测试仪的操作界面应简单易懂，方便操作人员进行操作和设置。
9. 耐用性：测试仪应具备高品质的材料和结构设计，能够在恶劣环境下长时间稳定工作。
10. 校准和维护：测试仪应提供校准和维护指南，并配备相应的校准设备和维护工具。
通过满足以上通用技术条件，变压器空、负载损耗测试仪可以有效地进行各种类型和容量的变压器的测试和评估工作。
GDBR-V变压器容量及空负载测试仪前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。
随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。
它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
容量测试结果准确率达100%。
它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。
它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。
它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
DBR-V变压器容量及空负载测试仪一、功能特点1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。

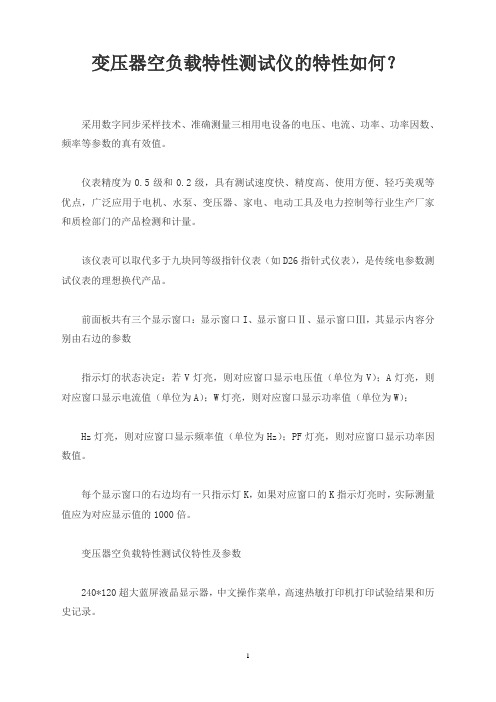

变压器空负载特性测试仪的特性如何？采用数字同步采样技术、准确测量三相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。
仪表精度为0.5级和0.2级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、家电、电动工具及电力控制等行业生产厂家和质检部门的产品检测和计量。
该仪表可以取代多于九块同等级指针仪表（如D26指针式仪表），是传统电参数测试仪表的理想换代产品。
前面板共有三个显示窗口：显示窗口I、显示窗口Ⅱ、显示窗口Ⅲ，其显示内容分别由右边的参数指示灯的状态决定：若V灯亮，则对应窗口显示电压值（单位为V）；A灯亮，则对应窗口显示电流值（单位为A）；W灯亮，则对应窗口显示功率值（单位为W）；Hz灯亮，则对应窗口显示频率值（单位为Hz）；PF灯亮，则对应窗口显示功率因数值。
每个显示窗口的右边均有一只指示灯K，如果对应窗口的K指示灯亮时，实际测量值应为对应显示值的1000倍。
变压器空负载特性测试仪特性及参数240*120超大蓝屏液晶显示器，中文操作菜单，高速热敏打印机打印试验结果和历史记录。
仪器可以由用户预设20组参数，而且这些参数可以根据需要随时删除和增加，使用更方便。
可以存储20组试验结果，试验结果采用先进的存储方式存储。
参数和试验结果存储的数据采用严格的检查机制，保证了参数和试验结果的正确性和可靠性。
以高性能的处理器作为控制和运算的核心，采样速度快，数据的稳定性好。
可外接电压互感器和电流互感器拓宽仪器测量范围。
本仪器为提高测量精度，特设定二个测量档位，在进行低功率因数的测试中，精度更高。
仪器的体积小、重量轻、便于携带。
电流测量范围:0.1A~60A，测量精度0.2级;电压测量范围:10V~500V，测量精度0.2级;功率测量精度:0.3级;外加互感器可以拓宽仪器的测量范围;频率范围:45~65Hz，精度0.1级。
体积:430×320×215mm3重量:3Kg单机可以完成1000KVA以下的配电变压器全电流下的负载试验；在三分之一额定电流下可完成2500KVA以下的配电变压器的负载试验(在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数)。
ZDBR-A变压器容量及空负载测试仪使用手册真诚服务共谋发展目录前言 (2)一、功能特点 (3)二、技术指标 (4)三、结构外观 (5)四、液晶界面 (7)五、使用方法 (16)（一）．有源变压器容量、负载损耗测量 (17)（二）．外接电源变压器损耗测量部分 (18)六、打印功能 (21)七、附录一：系列配电变压器技术参数 (21)八、附录二：单相法测量三相变压器空载损耗接线说明 (24)九、附录三：单相法变压器空载试验接线图 (25)前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。
随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
变压器特性-容量测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。
它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量100台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
容量测试结果准确率达100%。
它一种设备相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。
它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点，完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。
变压器容量及空载负载测试仪使用方法1. 基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。
如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
通常试验电源的容量应为被试品容量的30％。
零序阻抗：一台变压器对各相序（正、负、零）电压、电流所变现的阻抗叫做序阻抗，它们分别为正序、负序和零序阻抗。
正序阻抗实际上就是正常运行时所表现的阻抗，当系统不对称运行时，就会产生零序电流，变压器的正序阻抗和负序阻抗相等，并等于变压器的短路阻抗。
对零序阻抗而言，由于任一瞬间，所有三相的零序电流的大小和方向都是一样的，即它们的总和不等于零，所以零序阻抗与正序阻抗和负序阻抗有本质的区别，它的大小不仅与绕组的连接方式有关，还与铁芯结构有关，因此，零序阻抗必须由实测确定。
2. 测试方法⑴单相空载测试单相空载测试项目通常用来测试单相变压器的空载损耗和空载电流百分比。
也可用来对三相变压器进行逐相测试（主要用来检测被测变压器有没有单相故障）。
在现场无三相电源的情况下，也需要用到这种试验方法。
单相空载用仪器的A相电压和A相电流进行测试。
如图十五所示，用一单相电源作为测试电源，火线接到测试仪的A相电流端子正端，黄钳子粗线接到A相电流端子的负端，细线接到A相电压端子Ua，红钳子粗线直接接到测试电源的零线，细线接到B相电压端子Ub，两把钳子分别夹到低压侧两个接线柱上。
高压侧开路。
图十五单相变压器空载试验这种方法也适用于用单相电源对三相变压器进行空载损耗的测量。
变压器空载短路测试仪试验步骤及技术指标变压器空载短路测试仪试验步骤及技术指标变压器空载短路测试仪采用数字同步采样技术，准确测量三相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值，测量精度为0.2级。
具有测量速度快、精度高、使用方便、敏捷美观等到特点。
特地应用于电力变压器的电量的检测，该仪表可取代于九块同等级指针仪表，是传统电量测试仪表的理想换代产品。
空载试验步骤1、按接线图将线接好，打开仪器电源开关，仪器空载进入试验状态。
2、按“设定”键，将所需参数设定好，再按“设定”键，使仪器回到空载试验状态。
3、合上调压器三相电源，调压器缓慢升压，当升压到所需试验电压时，按“锁定”键，此时仪器显示的数据为空载试验数据。
变压器空载短路测试仪短路试验步骤1、按接线图将线接好，打开仪器电源开关，仪器空载进入试验状态。
2、按“设定”键，将所需参数设定好，再按“设定”键，使仪器回到空载试验状态。
3、按“∧“键，将仪器界面转换到短路试验状态。
4、合上调压器三相电源，调压器缓慢升压，当升压到所需试验电流时，按“锁定”键，此时仪器显示的数据为短路试验数据。
紧要功能与特点：1. 短路阻抗的测量:用于变压器的低压短路阻抗试验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。
2. 空载损耗的测量:仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。
3. 负载损耗的测量:显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量。
4. 分相测量:用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。
分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。
5. 零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
变压器空载试验需要哪些仪器设备在电力系统中，变压器是至关重要的设备之一，它承担着电压变换和电能传输的重要任务。
为了确保变压器的性能和安全运行，需要进行各种试验，其中空载试验是一项重要的检测手段。
那么，进行变压器空载试验究竟需要哪些仪器设备呢？首先，必不可少的是功率分析仪。
它能够精确测量变压器在空载状态下的输入功率、电压、电流等参数。
通过功率分析仪获取的数据，可以计算出变压器的空载损耗、空载电流等关键指标，从而评估变压器的性能。
交流电源也是不可或缺的设备之一。
变压器空载试验需要一个稳定、纯净的交流电源来提供输入电压。
这个电源的电压和频率要符合试验要求，并且能够在试验过程中保持稳定，以确保测量结果的准确性。
电压表和电流表同样重要。
电压表用于测量输入电压的大小，电流表则用于测量空载电流。
这两种仪表需要具备较高的精度和灵敏度，以便准确捕捉到微小的电压和电流变化。
为了更准确地测量电压和电流的波形，示波器也是需要准备的。
示波器可以直观地显示电压和电流的变化曲线，帮助我们分析变压器的工作状态，发现可能存在的异常情况。
此外，还需要用到温度传感器。
变压器在空载试验过程中可能会产生一定的热量，通过温度传感器可以监测变压器的温度变化，确保试验在安全的温度范围内进行。
功率因数表也是常用的仪器之一。
它可以测量变压器在空载状态下的功率因数，帮助我们了解变压器的无功功率情况。
在进行变压器空载试验时，还需要配备一些辅助设备，如连接导线、接线端子等。
这些辅助设备要具备良好的导电性和绝缘性能，以保证试验的安全和数据的准确。
还有一个容易被忽略但非常重要的设备是安全防护用具。
进行变压器空载试验时，存在一定的电气风险，因此必须配备绝缘手套、绝缘靴、安全帽等安全防护用具，保障试验人员的人身安全。
除了上述提到的仪器设备，还需要一个良好的试验环境。
试验场地要干燥、通风，并且有足够的空间来摆放仪器设备和进行操作。
在选择仪器设备时，要根据变压器的规格、型号和试验要求来确定。
HTBS-V变压器空负载测试仪一、概述变压器空负载测试仪，是按照JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求, 能同时测量单相或三相电力变压器的交流电压有效值，电压平均值、有效值、有功功率、功率因素和频率等电量参数，测量精度为0.1级，智能化、专业化设计、适用于电力变压器空载、负载、感应等试验的测试，是传统仪表的理想换代设备。
二、功能特性1、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。
2、可进行谐波试验，分析至31次谐波。
3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。
5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。
6、所有测试结果均自动进行相关校正。
仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。
9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
10、面板式热敏打印机，可现场快速打印试验结果。
11、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。
12、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
三、技术指标1、环境条件温度：－5︒C～40︒C相对湿度：<95%RH（25︒C）海拔高度：<2500m外界干扰：无特强震动、无特强电磁场供电电源：160VAC~280VAC，45Hz~55Hz2、测量范围电压：10～650V电流：0.5～60A频率：45Hz～65Hz3、测试精度电压、电流、频率：测量精度0.2级功率：测量误差< ±0.5%（CosΦ>0.1），±1.0%（0.02<Cos Φ<0.1）4、绝缘强度1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。
2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
四、面板说明上面一排从左至右为：接地柱、电源插座、打印机、电压测量端子、电流输入端子、电流输出端子；下面一排从左至右为：通信口、电源开关、液晶屏、数字键盘；五、操作说明1、键盘使用方法“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。
“切换”键为备用键。
键盘的下方为0~9的数据键，在数据输入时，通过这些数字键可以方便的输入数据。
2、主界面介绍主界面如下图所示，由8个模块组成。
图3 空负载测试仪开机主界面1)空载试验：在该菜单中可以测定单相变压器、三相变压器的空载损耗。
2)负载试验：在该菜单中可以测定单相变压器、三相变压器的负载损耗。
3)谐波试验：对单相或三相电压、电流进行谐波分析试验。
4)试品参数：对预设的变压器参数进行修改、增加、删除等操作。
5)数据浏览：对存储的数据进行浏览，删除等管理。
6)系统设置：设置当前的系统时间、系统参数等。
7)系统帮助：在该项中可以查看各种试验的接线图。
8)厂家设置：该功能为厂家生产调试用。
3、试品参数的管理操作1)在主界面中，通过键盘的方向键使光标移动到试品参数菜单，然后按OK键，进入试品参数的管理操作选择界面如下：图4 试品参数管理界面2)在上面的界面中选择增加参数，出现下面的增加试品参数页面：图5 增加试品参数页面上图中，编号一栏为变压器的编号，编号的长度为7位，前两位代表变压器类型，后五位代表变压器容量（运行输入的最大容量值为63000），单位为KVA，如变压器类型为S9，容量为315KVA，则其编号一栏应输入：0900315。
数据的输入方法如下（以Un1为例，输入值为35.00）：使用方向键把光标移动到Un1后的数据输入栏中，通过数字键盘直接输入35.00，输入完成后按OK键即可。
注意在光标停留在Un1后的输入栏时，屏幕最下方提示“高压侧额定电压”（屏幕最下方总是提示当前光标输入栏的参数意义）。
3)在图4中选择修改参数，出现下面的选择变压器编号页面：图6 选择变压器编号页面通过方向键选择预修改其参数的编号，然后按OK键进入试品参数修改页面，参数修改页面与图5相同。
4)在图4种选择删除参数，则出现图6的选择变压器编号页面，选定编号后，按OK键将删除该编号的变压器参数配置。
4、空载试验过程介绍1)根据变压器类型参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源（便携式空负载测试仪出厂时内部接线为双表法测量方式）。
2)在主界面中选择空载试验，则显示空载试验设置界面如下图：图7 空载试验设置页面该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面的测试方法不可选择。
3)在图7中，光标选择“开始试验”，按OK键进入如下的空载试验测试数据页面：图8 空载试验测试数据页面图9 空载损耗正在测量计算页面图8完整的显示了空载试验的所有测试结果：Uo（V）为三相线电压的平均值，Ps（KW）为当前电压下的实测功率，d为电压波形畸变系数，Po（KW）为校正后的空载损耗，Io%为空载电流百分比。
左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过调压器缓慢增加试验电压，当Uo（V）等于空载试验的额定电压时，停止升压。
移动光标到“锁定”按钮，长按OK键将出现图9正在测量的提示，此时保持调压器不动，当图9中的正在测量的提示消息消失后，当前测试结果已经被锁定，然后“锁定”按钮变为“重测”按钮，此时请迅速操作调压器降压至零位。
在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
注意：升压的过程中，要时刻关注Uo与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。
4)在图8中按“重测”则将重新对当前变压器进行测试，按“退出”则退回到图3系统功能的主界面。
5、负载试验过程介绍1)根据变压器类型参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源。
2)在主界面中选择负载试验，则显示负载试验设置界面如下图：图10 负载试验设置页面该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面的测试方法不可选择。
3)在图9中选择“开始试验”，进入负载试验测试数据界面：图11 负载试验测试数据页面图12 负载损耗正在测量计算页面图11显示负载试验时当前温度下的所有测试数据：Uav（V）为当前三相电压的平均值，Io（A）为三相电流的平均值，Ps（KW）为当前电压下的实测功率，Pt（KW）为当前温度下校正到额定电流时的复载损耗，Zt（Ω）为当前温度下的短路阻抗，Uk%为当前温度下的短路电压百分比。
左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过调压器缓慢增加试验电压，当Io（A）等于负载试验的试验电流时，停止升压。
移动光标到“锁定”按钮，长按OK键将出现图12正在测量的提示，此时保持调压器不动，当图12中的正在测量的提示消息消失后，当前测试结果已经被锁定，然后“锁定”按钮变为“重测”按钮，此时请迅速操作调压器降压至零位。
注意：升压的过程中，要时刻关注Uav与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。
4)在图10种选择“温度校正”，显示温度校正界面：图13 负载结果温度校正页面该页面的参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，本仪器提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。
在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
6、谐波试验过程介绍空载试验时，由于变压器铁芯的厉磁曲线是非线性曲线，通过变压器的空载电流将有一定的谐波分量，谐波分量的多少与试验电源的容量有关。
谐波试验即是在做完空载试验或负载试验后，不改变试验接线的情况下，测量此时通过变压器的电压、电流的谐波分量的情况。
1)先按前述的过程进行空载试验或负载试验，试验完成后，不改变接线与调压器输出电压，在系统的主界面上选择谐波试验，将出现下面的谐波分量列表页面：图14 谐波分量列表页面列表中的值为各谐波分量相对于基波的百分比，本系统共分析到第31次谐波，第一个页面显示1~9次谐波的相对值，按“↑”“↓”键可以进行上下翻页以显示其他谐波分量的值。
页面最下方一栏显示所有谐波的和相对于基波的百分比。
2)在图12页面中长按OK键，出现下面的频谱图页面：图15 谐波分量频谱图页面7、系统设置说明1)在主界面中选择“系统设置”，择显示下面的界面：图16 系统设置界面2)在上图中可以修改系统的日期时间；其中“三表法电压显示”决定着图8和图10中显示的电压为相电压还是线电压；“空载Uo电压显示”决定着图8中的空载试验是三相电压平均值Uo的意义，根据这里的选择其是三相有效值U的平均值还是三相电压平均值Um的平均值。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面中没有三表法显示内容的选择。
有些版本的仪器中也没有Uo意义的选项，此时Uo为三相有效值的平均值。
六、装箱清单1、主机 1台2、电源线 1条3、测试线 1套4、保险管 2个5、报告1份 6、使用说明书 1份 7、热敏打印纸 2卷 8、线包1个附录1、试验接线图1）三相变压器空载试验接线图被试变压器调压器输出2）三相变压器负载试验接线图被试变压器调压器输出本测试仪3）单相变压器空载试验接线图调压器输出4）单相变压器负载试验接线图被试变压器调压器输出2、仪器检定方法1) 所需仪器：误差小于0.1%的三相标准源； 2) 接线图：空负载测试仪与标准源的接线图如下：标准源3) 接通空负载测试仪的电源，进入空载试验的数据页面图8，检定该页面下的实测电压、电流以及实测功率Pm(KW)与标准源的输入值之间的误差。
